AutoCAD Architecture 2011. Руководство пользователя (глава 29-35)

Выберите экранное представление, в котором хотите наблюдать
изменения, и выберите "Переопределить объект".

При необходимости нажмите

Перейдите на вкладку "Прочие".

Под пунктом "Компоненты изображения" нажмите "Добавить"

Нажмите "Выбрать блок" и выберите созданный блок.

Чтобы позиционировать блок в вдоль оси X элемента, выберите
параметр "Положение вдоль (x)" .

Задайте смещение точки вставки блока в направлениях

Укажите, хотите ли вы повторять отображение блока вдоль оси X
элемента.

то...

Если требуется...

выберите "Повтор отображения
блока".

повторить отображение блока
вдоль оси X элемента,

введите значения "Смещения от на-
чала" и "Смещения от конца".

сместить повторяющиеся блоки от
начальной или конечной точки
элемента,

введите значение параметра "Интер-
вал".

задать промежуток между повторя-
ющимися блоками,

выберите "Вписать" и выберите
"Равномерно".

увеличить промежуток между повто-
ряющимися блоками так, чтобы
точка вставки последнего блока
оказалась в конце длины отступа от
конца элемента,

выберите "Вписать" и выберите
"Масштабировать".

масштабировать блок так, чтобы
границы всех блоков вписались
между смещениями от начала и от
конца,

Укажите, отражать блок относительно

или

то...

Если требуется...

выберите "Обратить по X".

создать отражение блока относи-
тельно оси

Задание графических характеристик стиля несущего элемента | 2859

то...

Если требуется...

выберите "Обратить по Y".

создать отражение блока относи-
тельно оси

выберите "Обратить по Z".

создать отражение блока относи-
тельно оси

Дважды нажмите "ОК".

Отключение пользовательских блоков в стиле несущего
элемента

Эта процедура используется для отключения отображения пользовательских блоков
без их удаления из стиля несущего элемента.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили несущих элементов".

Выберите стиль несущего элемента, в который требуется внести
изменения.

Перейдите на вкладку "Графические свойства".

В качестве текущего используется экранное представление с
полужирными символами.

Выберите экранное представление, из которого требуется исключить
пользовательские блоки, и выберите "Переопределение объекта".

При необходимости нажмите

Перейдите на вкладку "Прочие".

Под пунктом "Отображение пользовательских блоков" выберите
"Отключить пользовательские блоки".

Дважды нажмите "ОК".

2860 | Глава 31 Несущие элементы

Удаление пользовательских блоков из стиля несущего
элемента

Данная процедура используется для удаления пользовательских блоков из экранного
представления несущего элемента.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили несущих элементов".

Выберите стиль несущего элемента, в который требуется внести
изменения.

Перейдите на вкладку "Графические свойства".

В качестве текущего используется экранное представление с
полужирными символами.

При необходимости нажмите

Перейдите на вкладку "Прочие".

Под пунктом "Отображение пользовательских блоков" выберите блок
и нажмите "Удалить".

Дважды нажмите "ОК".

Определение классификаций для стиля несущего элемента

Данная процедура используется для того, чтобы задать классификации для любого
определения классификации, применяемого к стилю несущего элемента.

Подробнее о создании и применении определений классификаций см. в

Определения

классификации

на стр. 4169.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили несущих элементов".

Выберите стиль, который хотите изменить.

Перейдите на вкладку "Классификации".

По умолчанию для классификаций всех определений классификаций
задано значение "Неопределенная". Если никакие определения

Определение классификаций для стиля несущего элемента | 2861

классификаций не указаны, это значит, что к стилям несущего элемента
не применяются никакие классификации.

Для каждого определения классификации выберите классификацию,
которую хотите применить к текущему стилю несущего элемента.

Нажмите "ОК".

Определение стиля несущего элемента как ограничения
для помещений с ассоциативными связями

Эта процедура используется для определения стиля несущего элемента, задающего
параметры ограничения для помещений с ассоциативными связями.

Если стиль несущего элемента задан как ограничивающий, по умолчанию все балки,
раскосы и колонны, которым назначен этот стиль, будут использоваться в наборе
объектов для помещения с ассоциативными связями. Более подробно о помещениях
с ассоциативными связями см. в разделе

Формирование ассоциативных помещений

на стр. 3176.

При необходимости можно переопределить параметры ограничения из стиля
несущего элемента в отдельной балке, раскосе и колонне.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили несущих элементов".

Выберите стиль несущего элемента.

Перейдите на вкладку "Основные".

Установите флажок "Объекты этого стиля могут выполнять роль
границы ассоциативных помещений".

Нажмите "ОК".

Присоединение примечаний и файлов к стилю несущего
элемента

Данная процедура используется для того, чтобы ввести примечания и присоединить
к стилю несущего элемента справочные файлы . Кроме того, примечания можно
редактировать, а справочные файлы можно и редактировать, и отсоединять от стиля
несущего элемента.

2862 | Глава 31 Несущие элементы

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили несущих элементов".

Выберите стиль несущего элемента, который требуется изменить.

Перейдите на вкладку "Общие".

Чтобы добавить описание стиля несущего элемента, введите его текст
в качестве значения параметра "Описание".

Нажмите "Примечания".

Чтобы добавить примечание, перейдите на вкладку "Текстовые
примечания" и введите его текст.

Перейдите на вкладку "Справочные документы" и прикрепите,
отредактируйте или удалите файл ссылки.

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Правка".
Введите описание и нажмите "OK".

редактировать описание файла
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Нажмите "ОК".

Создание пользовательских несущих элементов

В рамках стиля несущих элементов можно задать правила проектирования для
создания пользовательского несущего элемента. Правила проектирования позволяют
задать одну или более форм, которые будут выдавливаться вдоль траектории (оси)
несущего элемента. Можно задать и разместить начальная и конечная форма для
каждого сегмента несущего элемента.

Создание пользовательских несущих элементов | 2863

Создание односегментных пользовательских несущих элементов

Односегментный элемент может начинаться и кончаться одной и той же формой,
или же можно задать разные формы начала и конца. Например, можно создать
сужающуюся колонну, задав разные формы начала и конца односегментной колонны.

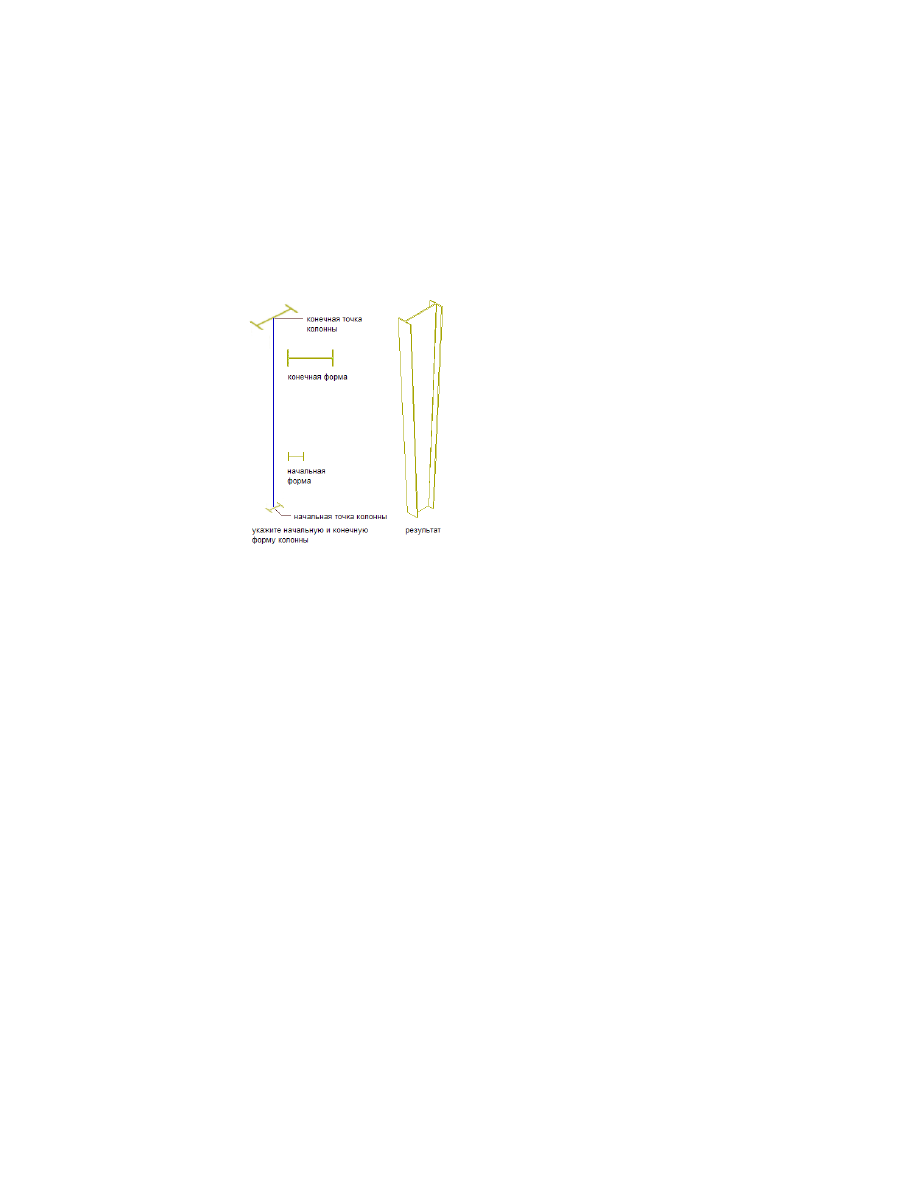

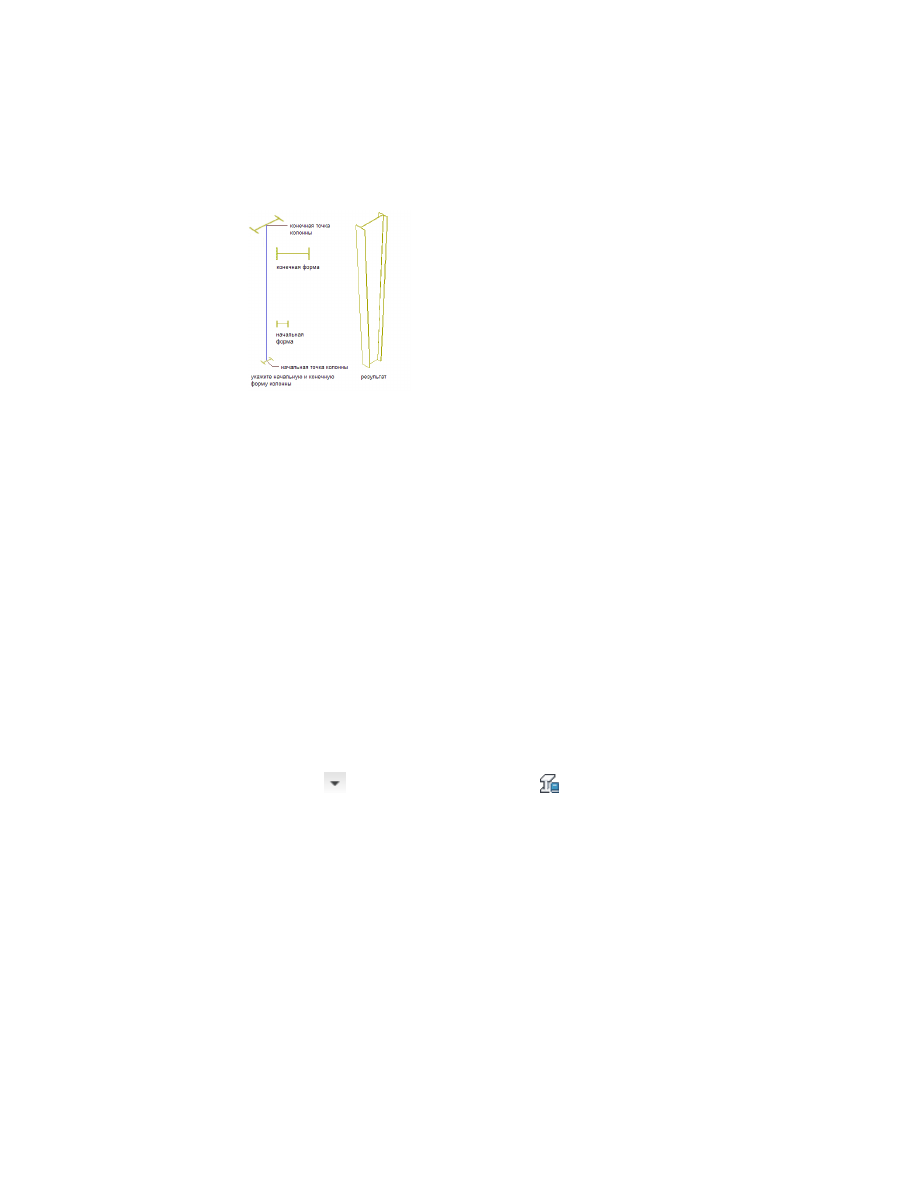

Создание сужающейся колонны

Можно также назначить различные формы для одного и того же односегментного
элемента, добавив к элементу компонент. Добавляя компонент в правила
проектирования и присваивая разные формы одному и тому же сегменту, можно
создать несущий элемент с перекрывающимися формами. Например, добавив
компонент с формой стальной колонны к бетонной колонне, можно создать стальную
колонну в бетонном кожухе.

2864 | Глава 31 Несущие элементы

Создание композитной бетонно-стальной колонны

Создание многосегментных пользовательских несущих элементов

В случае многосегментных несущих элементов можно присвоить каждому сегменту
элемента разные формы как компоненты элемента. Каждой вершине траектории
элемента соответствует последовательность узлов (начинающаяся в начальной точке
элемента, считающейся нулем). Присваивая разные формы сегментам между узлами
на траектории элемента, можно создать несущий элемент, форма которого меняется
вдоль траектории. Например, этот метод можно использовать для создания жесткого
каркаса.

Создание пользовательских несущих элементов | 2865

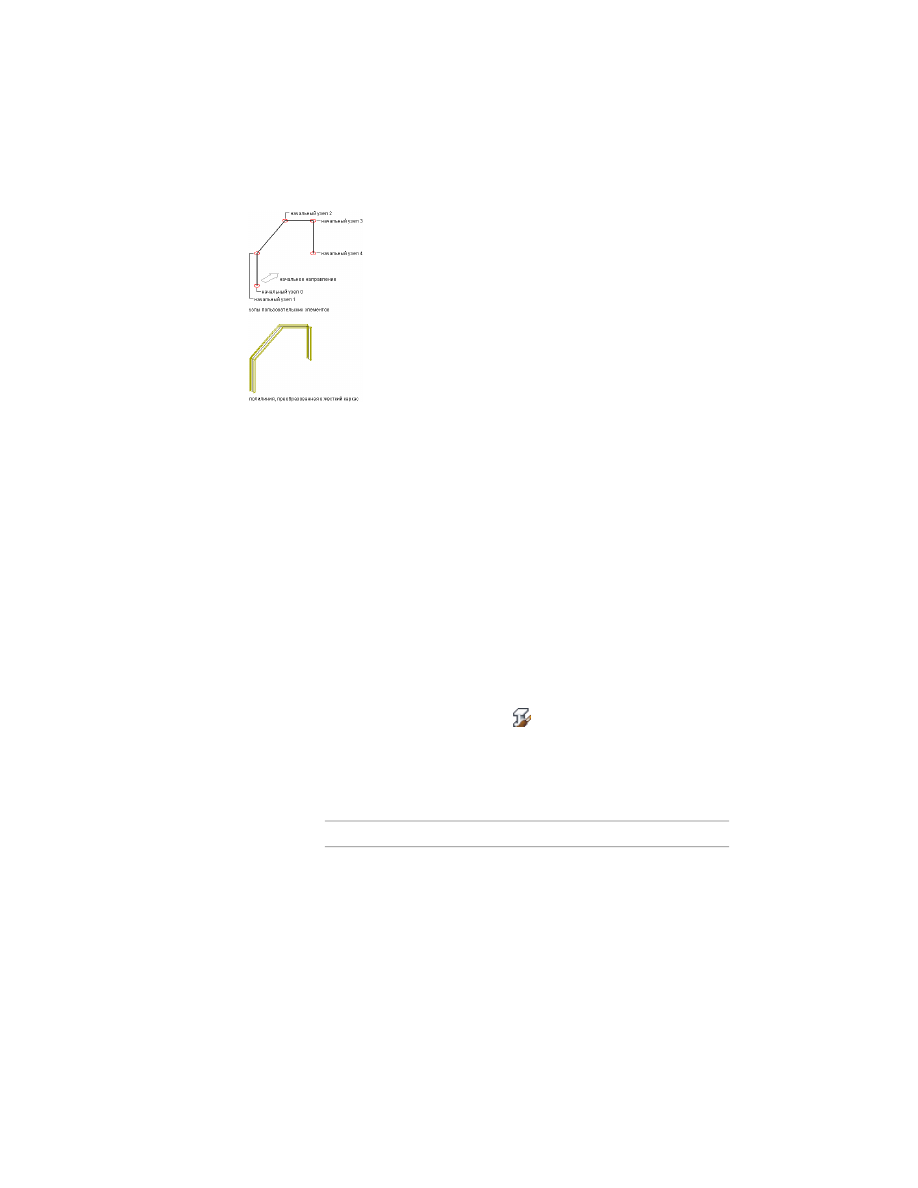

Создание жесткого каркаса

Создание пользовательских форм несущих элементов

При создании пользовательских несущих элементов можно использовать формы,
содержащиеся в стилях, созданных с помощью Каталога несущих элементов или
Мастера стиля несущих элементов, а можно создать собственные пользовательские
формы. При создании пользовательской формы, в рамках правил проектирования
для стиля несущего элемента можно только добавить ее к несущему элементу.

Что такое правила проектирования несущего элемента

Данная процедура используется для того, чтобы проанализировать и использовать
различные варианты, предлагаемые правилами проектирования несущего элемента.

Выберите несущий элемент.

Щелкните вкладку "Несущий элемент"

➤

панель

"Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Редактировать стиль"

Нажмите "Правила проектирования".

На вкладке "Правила проектирования" нажмите "С подробностями".

Для создания пользовательских элементов можно использовать
следующие опции правил проектирования:

позволяет...

Данная опция...

добавить несколько компонентов к
несущему элементу. Каждый компо-

"Компонент"

нент содержит имя, а также может
содержать начальная и конечная
форма и приоритет. Компоненты

2866 | Глава 31 Несущие элементы

позволяет...

Данная опция...

несущего элемента можно удалять
и копировать.

выбрать форму и набор параметров
для начала и конца компонента не-

"Начальная форма" и "Конечная
форма"

сущего элемента. Формы компонен-
та могут быть одними и теми же или
разными. Если в качестве "Конечной
формы" используется "Начальная
форма", то около конечной формы
отображается символ "звездочка"
(*). Чтобы форма элемента могла
меняться вдоль траектории элемен-
та, конечная форма должна быть
задана явно.

присвоить компоненту приоритет.
Компоненты, которые начинаются

"Приоритет"

и оканчиваются в общем для них
узле, соединяются на основе их
приоритетов. Компоненты с одина-
ковым приоритетом соединяются в
угловое соединение. Компоненты с
различными приоритетами не соеди-
няются в угловое соединение. Ком-
поненты с низшим приоритетом
будут влиять на привязку элемента,
если в свойствах элемента на
вкладке "Размеры" отключена опция
"Привязка по габаритным разме-
рам".

выбрать формы, которые собирае-
тесь назначить для начала и конца

"Имя"

элемента или сегмента элемента.
При этом можно выбрать или фор-
мы, содержащиеся в стилях несуще-
го элемента, или уже созданные
пользовательские формы.

Что такое правила проектирования несущего элемента | 2867

позволяет...

Данная опция...

задать положение формы относи-
тельно начала и конца элемента.

"Относительно"

разместить форму на оси элемента
относительно начала и конца эле-

"Узел"

мента. Чтобы разместить форму на
оси элемента, следует приписать ее
к узлам оси. Односегментный эле-
мент имеет два узла - свою началь-
ную и конечную точки. Многосег-
ментные элементы имеют дополни-
тельные узлы, расположенные в
каждой вершине траектории элемен-
та, благодаря чему можно назначить
различные формы для начала и
конца каждого сегмента элемента.
Если формы размещаются на оси
элемента относительно его начала,
начальная точка оси элемента при-
нимается за нулевой узел ("Узел 0").
Первая вершина на оси элемента
принимается за "Узел 1", и так далее,
до конечной точки оси элемента,
которая считается последним узлом.
Если формы размещаются на оси
элемента относительно его конца,
за "Узел 0" принимается конечная
точка оси элемента.

масштабировать форму.

"Масштаб"

отобразить форму.

"Зеркало"

повернуть форму.

"Поворот"

сместить форму в направлении оси

вдоль траектории элемента.

"Смещение по X"

сместить форму в направлении оси

вдоль траектории элемента.

"Смещение по Y"

2868 | Глава 31 Несущие элементы

позволяет...

Данная опция...

сместить форму в направлении оси

вдоль траектории элемента.

"Смещение по Z"

Чтобы добавить компонент к несущему элементу, нажмите "Добавить".

К правилам проектирования добавляется компонент с теми же
значениями, что и предыдущий компонент.

Чтобы скопировать компонент, нажмите "Копировать".

Чтобы удалить компонент, нажмите "Удалить".

Нажмите "ОК".

Изменение формы в стиле несущего элемента

Эта процедура используется для изменения формы, выдавленной вдоль оси несущего
элемента, созданного из единственной формы. Можно создать новую форму несущего
элемента, создав пользовательскую форму или же создав новый стиль из Каталога
несущих элементов, который содержит форму.

Создайте несущий элемент с одной формой.

Более подробную информацию см. в разделе

Использование

инструментов несущих элементов для создания несущих элементов

на

стр. 2764.

Создайте новую форму для несущего элемента.

то...

Если требуется создать...

создайте пользовательскую форму.
См.

Создание пользовательской

пользовательскую форму для эле-
мента,

формы несущего элемента.

на стр.

2887.

создайте стиль несущего элемента
в Каталоге несущих элементов, кото-

форму из Каталога несущих элемен-
тов,

рый содержит этот форму. См.

Созда-

ние стиля из формы, имеющейся в
Каталоге несущих элементов

на стр.

2742.

Выберите несущий элемент.

Изменение формы в стиле несущего элемента | 2869

Щелкните вкладку "Несущий элемент"

➤

панель

"Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Редактировать стиль"

Нажмите "Правила проектирования".

В списке "Имя" под "Начальной формой" выберите форму, созданную
на шаге 2.

Если на шаге 2 был создана пользовательская форма, то имя формы
появится в списке "Имя". Если был создан стиль из Каталога несущих
элементов, то форма отображается в списке "Имя" вместе с именем
формы, выбранной из каталога при создании стиля, а не вместе с именем
созданного стиля.

Нажмите "ОК".

Добавление формы к несущему элементу

Эта процедура предназначена для того, чтобы добавить одну или более форм к
несущему элементу в правилах проектирования стиля несущего элемента. Можно
создать новую форму и добавить ее к несущему элементу или создав пользовательскую
форму, или создав новый стиль из Каталога несущих элементов, который содержит
форму.

Создайте несущий элемент с одной формой.

Более подробную информацию см. в разделе

Использование

инструментов несущих элементов для создания несущих элементов

на

стр. 2764.

Создайте новую форму для добавления к несущему элементу.

то...

Если требуется...

создайте пользовательскую форму.
См.

Создание пользовательской

создать пользовательскую форму
для элемента,

формы несущего элемента.

на стр.

2887.

создайте стиль несущего элемента
в Каталоге несущих элементов, кото-

создать форму из Каталога несущих
элементов,

рый содержит эту форму. См.

Созда-

ние стиля из формы, имеющейся в
Каталоге несущих элементов

на стр.

2742.

2870 | Глава 31 Несущие элементы

Выберите несущий элемент.

Щелкните вкладку "Несущий элемент"

➤

панель

"Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Редактировать стиль"

Нажмите "Правила проектирования".

Выберите "Добавить".

К несущему элементу добавится новый компонент.

Под пунктом "Компонент" введите с клавиатуры имя каждого
компонента.

Для нового компонента выберите в списке "Имя", в окне "Начальная
форма", ту форму, которая была создана на шаге 2.

Если на шаге 2 была создана пользовательская форма, то ее имя
отобразится в списке "Имя". Если был создан стиль из Каталога несущих
элементов, то форма отобразится в списке "Имя" вместе с именем
формы, выбранной из каталога для создания стиля, а не вместе с именем
созданного стиля.

Нажмите "ОК".

Несущий элемент вычерчивается заново с учетом добавленного к его геометрии
новой формы.

Обзор процесса: создание однокомпонентного несущего
элемента (сужающейся колонны)

В качестве примера показан процесс создания сужающейся колонны -
однокомпонентного несущего элемента, который начинается одной формой и
заканчивается другой.

Обзор процесса: создание однокомпонентного несущего элемента (сужающейся колонны) | 2871

Создание сужающейся колонны

Процесс создания подобной сужающейся колонны состоит из четырех этапов:

Создайте два стиля несущих элементов в Каталоге несущих элементов, которые
содержат начальную и конечную форму, задающие сужение колонны по длине
(высоте).

Создание инструмента "Сужающаяся колонна".

Создание колонны со стилем сужающейся колонны.

Задание правил проектирования в стиле сужающейся колонны для добавления
форм начала и конца колонны в стили, созданные на этапе 1.

Создание начальной и конечной формы сужающейся
колонны

Эта процедура используется для создания двух стилей, содержащих формы начала
и конца сужающейся колонны. Первый стиль содержит начальную форму колонны,
а второй - конечную форму колонны.

Щелкните вкладку "Управление"

➤

панель "Стиль и отображение"

➤

"Каталог несущих элементов"

В дереве на левой панели Каталога несущих элементов разверните окно
"Британские единицы".

Разверните окна "Сталь", "AISC", "Двутавровые".

Выберите "Wn, профили с широким фланцем".

Щелкните правой кнопкой мыши на значении "W8X31" на нижней
правой панели Каталога несущих элементов и выберите "Сформировать
стиль элемента".

2872 | Глава 31 Несущие элементы

Введите W8X31 и нажмите "ОК".

Выберите в дереве на левой панели "W1n, профили с широким фланцем".

Щелкните правой кнопкой на значении "W14X43" на нижней правой
панели Каталога несущих элементов и выберите "Сформировать стиль
элемента".

Введите W14X43 и нажмите "ОК".

Чтобы закрыть Каталог несущих элементов, нажмите

Создание инструмента "Сужающаяся колонна"

Эта процедура используется для создания инструмента сужающейся колонны.
Сохраните стиль для сужающейся колонны в файле Member Styles (Imperial).dwg,
который находится в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

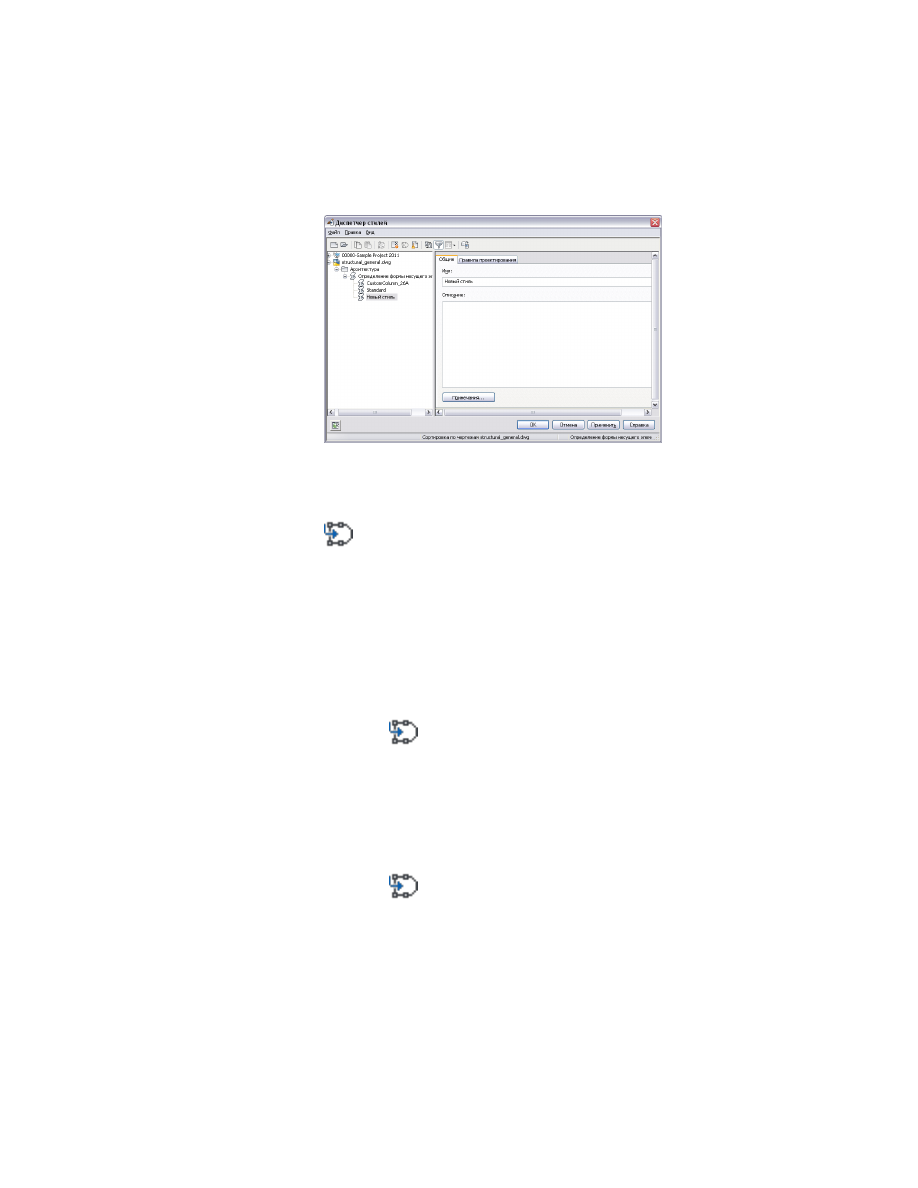

"Диспетчер стилей

Нажмите кнопку "Открыть чертеж"

Откройте файл Member Styles (Imperial).dwg, который находится в
папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial

Разверните окно "Архитектура", щелкните правой кнопкой на "Стилях
несущих элементов" и выберите "Новый".

Введите имя "Сужающаяся колонна" и нажмите

ENTER

Чтобы закрыть Диспетчер стилей, нажмите "OK".

Нажмите "Да" для сохранения изменений в файле

Member Styles

(Imperial).dwg

В строке заголовков набора инструментальных палитр нажмите

, а

затем - "Новая палитра".

Введите "Несущий" и нажмите

ENTER

Откройте палитру "Проектирование", выберите инструмент "Несущая
колонна", щелкните правой кнопкой и выберите "Копировать".

Откройте палитру "Несущие", щелкните правой кнопкой и выберите
"Вставить".

Выберите новый инструмент, щелкните правой кнопкой и выберите
"Свойства".

Введите имя "Сужающаяся колонна".

Выберите "Описания".

Обзор процесса: создание однокомпонентного несущего элемента (сужающейся колонны) | 2873

Введите "Создание сужающейся колонны" и нажмите "ОК".

Разверните строку "Основные" и строку "Общие".

Нажмите "Местоположение стиля".

Выберите "Обзор", выберите файл Member Styles.dwg, который
находится в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial

и нажмите кнопку "Открыть".

Нажмите "Стиль" и выберите пункт "Сужающаяся колонна".

Нажмите "OK".

Создание колонны при помощи инструмента "Сужающаяся
колонна"

Эта процедура используется для создания колоны при помощи созданного
инструмента "Сужающаяся колонна".

Выберите в инструментальной палитре инструмент "Сужающаяся
колонна".

Чтобы создать колонну, которая не закреплена якорем на сетке, нажмите

ENTER

Задайте точку вставки колонны.

Задайте поворот, то есть угол поворота вокруг оси выдавливания
колонны, и нажмите

ENTER

Добавление начальной и конечной формы сужающейся
колонны

Эта процедура используется для добавления начальной и конечной формы
сужающейся колонны и их преобразования вдоль оси элемента.

Выберите колонну и щелкните вкладку "Несущий элемент"

➤

панель

"Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Редактировать стиль"

Нажмите "Правила проектирования".

Нажмите "С подробностями".

Под пунктом "Компонент" выберите "Без имени" и введите "Компонент
1".

Под "Начальной формой" выберите из списка "Имя" значение "W8X31".

2874 | Глава 31 Несущие элементы

Прокрутите диалоговое окно "Правила проектирования" до конца,
чтобы вывести на экран параметры "Конечной формы".

Под "Конечной формой" выберите из списка "Имя" значение "W14X43".

Нажмите "ОК".

Сужающаяся колонна будет полностью выведена на экран.

Обзор процесса: создание многокомпонентного несущего
элемента (композитной колонны)

Здесь на примере показан процесс создания стальной колонны в бетонном кожухе
- многокомпонентного несущего элемента с одним сегментом. Форма стальной
колонны представляет собой один элемент, форма бетонной колонны - другой.

Создание композитной бетонно-стальной колонны

Процесс создания подобной композитной колонны включает четыре этапа:

Создание двух стилей несущих элементов: один содержит форму бетонной
колонны, другой - форму стальной колонны.

Обзор процесса: создание многокомпонентного несущего элемента (композитной колонны) | 2875

Создание инструмента "Композитная колонна".

Создание колонны со стилем композитной колонны.

Задание правил проектирования для стиля композитной колонны, необходимого
для добавления бетонной и стальной форм к колонне.

Создание стальной и бетонной форм для композитной
колонны

Эта процедура используется для создания двух стилей: один содержит форму стальной
колонны, другой - форму бетонной колонны.

Щелкните вкладку "Управление"

➤

панель "Стиль и отображение"

➤

"Каталог несущих элементов"

В дереве на левой панели Каталога несущих элементов разверните окно
"Британские единицы".

Разверните окна "Сталь", "AISC", "Двутавровые".

Выберите "Wn, профили с широким фланцем".

Введите W8X31 и нажмите "ОК".

Разверните "Бетон", а затем - "Сборный".

Выберите пункт "Колонна прямоугольного сечения".

Щелкните правой кнопкой мыши на значении "16X16" на нижней правой
панели Каталога несущих элементов и выберите "Сформировать стиль
элемента".

Введите "16X16" и нажмите "ОК".

Чтобы закрыть Каталог несущих элементов, нажмите

Создание инструмента "Композитная колонна"

Эта процедура используется для создания инструмента композитной колонны.
Сохраните стиль для композитной колонны в файле Member Styles (Imperial).dwg,
который находится в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial

2876 | Глава 31 Несущие элементы

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Нажмите кнопку "Открыть чертеж"

Откройте файл Member Styles (Imperial).dwg, который находится в
папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial

Разверните окно "Архитектура", щелкните правой кнопкой на "Стилях
несущих элементов" и выберите "Новый".

В поле "Имя" введите "Композитная колонна" и нажмите

ENTER

Чтобы закрыть Диспетчер стилей, нажмите "OK".

Нажмите "Да" для сохранения изменений в файле

Member Styles

(Imperial).dwg

В строке заголовков набора инструментальных палитр нажмите

, а

затем - "Новая палитра".

Введите "Несущий" и нажмите

ENTER

Откройте палитру "Несущие", щелкните правой кнопкой и выберите
"Вставить".

Выберите новый инструмент, щелкните правой кнопкой и выберите
"Свойства".

В поле "Имя" введите "Композитная колонна".

Нажмите "Описание".

Введите "Создание композитной колонны" и нажмите "ОК".

Разверните строку "Основные" и строку "Общие".

Нажмите "Местоположение стиля".

Выберите "Обзор", выберите файл Member Styles.dwg, который
находится в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial

и нажмите кнопку "Открыть".

Нажмите "Стиль" и выберите пункт "Композитная колонна".

Нажмите "ОК".

Обзор процесса: создание многокомпонентного несущего элемента (композитной колонны) | 2877

Создание колонны при помощи инструмента "Композитная
колонна".

Эта процедура используется для создания колоны при помощи созданного перед
этим инструмента "Композитная колонна".

Выберите в инструментальной палитре инструмент "Композитная
колонна".

Чтобы создать колонну, не закрепленную на сетке якорем, нажмите

ENTER

Задайте точку вставки колонны.

Задайте поворот, то есть угол поворота колонны вокруг ее оси
выдавливания, и нажмите

ENTER

Добавление стальной и бетонной форм к композитной
колонне

Эта процедура используется для добавления стальной и бетонной форм к
композитной колонне.

Выберите колонну и щелкните вкладку "Несущий элемент"

➤

панель

"Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Редактировать стиль"

Нажмите "Правила проектирования".

Нажмите "С подробностями".

Под пунктом "Компонент" выберите "Без имени" и введите "Компонент
1".

Под "Начальной формой" выберите из списка "Имя" значение "16X16".

Нажмите "Добавить".

К правилам проектирования добавляется новый компонент. По
умолчанию берутся те же начальная и конечная формы, что и у
предыдущего компонента.

Под пунктом "Компонент" выберите "Без имени" и введите "Компонент
2".

Под "Начальной формой" выберите для "Компонента 2" значение
"W8X31" из списка "Имя".

Другие параметры начальной формы менять запрещается.

2878 | Глава 31 Несущие элементы

Нажмите "ОК".

Композитная колонна будет выведена на экран.

Обзор процесса: создание многокомпонентного несущего
элемента с использованием нескольких сегментов (жесткий
каркас)

Здесь на примере показан процесс создания жесткого каркаса - многосегментного
несущего элемента из нескольких форм, которые меняются в каждой вершине оси
несущего элемента.

Чтобы создать жесткий каркас, преобразуйте полилинию из нескольких сегментов
в несущий элемент, и каждому сегменту элемента припишите начальную и конечную
формы как компоненты в правилах проектирования стиля жесткого каркаса.
Последовательность узлов включает в себя начальную точку, вершины и конечную
точку траектории элемента. Назначением различных форм сегментов между узлами
пути элемента жесткий каркас трансформируется вдоль своей оси из
однопрофильного в многопрофильный.

Назначьте формы для элемента жесткого каркаса относительно начала элемента.
Начальная точка определяется как "Узел 0". Первая вершина элемента определяется
как "Узел 1", следующая - "Узел 2" и т.д., до конечной точки элемента, которая
считается конечным узлом.

ПРИМЕЧАНИЕ

При присвоении форм относительно конца элемента конечная

точка определяется как "Узел 0".

Определение узлов на траектории элемента

Обзор процесса: создание многокомпонентного несущего элемента с использованием нескольких

сегментов (жесткий каркас) | 2879

Создание жесткого каркаса

Процесс создания такого жесткого каркаса состоит из семи этапов:

Создание двух стилей в Каталоге несущих элементов, содержащих формы,
изменяющиеся вдоль жесткого каркаса.

Создание стиля и инструмента жесткого каркаса.

Изображение посредством многосегментной полилинии траектории жесткого
каркаса и преобразование траектории в несущий элемент с помощью элемента
"Жесткий каркас".

Создание первой опоры жесткого каркаса путем назначения начальной и
конечной формы для первого сегмента каркаса.

Создание первого стропила жесткого каркаса путем назначения начальной и
конечной формы для второго сегмента каркаса.

Создание второго стропила жесткого каркаса путем назначения начальной и
конечной формы для третьего сегмента каркаса.

Создание второй опоры жесткого каркаса путем назначения начальной и
конечной формы для четвертого сегмента каркаса.

2880 | Глава 31 Несущие элементы

Создание форм жесткого каркаса

Эта процедура используется для создания двух стилей, содержащих две формы,
трансформирующиеся вдоль оси жесткого каркаса.

Щелкните вкладку "Управление"

➤

панель "Стиль и отображение"

➤

"Каталог несущих элементов"

В дереве на левой панели Каталога несущих элементов разверните окно
"Британские единицы".

Разверните окна "Сталь", "AISC", "Двутавровые".

Выберите "Wn, профили с широким фланцем".

Введите W8X31 и нажмите "ОК".

Выберите в дереве на левой панели "W1n, профили с широким фланцем".

Введите W14X43 и нажмите "ОК".

Чтобы закрыть Каталог несущих элементов, нажмите

Создание инструмента "Жесткий каркас"

Эта процедура используется для создания инструмента "Жесткий каркас". Сохраните
стиль для арматурного каркаса в файле Member Styles (Imperial).dwg, который
находится в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Нажмите кнопку "Открыть чертеж"

Откройте файл Member Styles (Imperial).dwg, который находится в
папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial

Разверните окно "Архитектура", щелкните правой кнопкой на "Стилях
несущих элементов" и выберите "Новый".

Введите имя "Жесткий каркас" и нажмите

ENTER

Обзор процесса: создание многокомпонентного несущего элемента с использованием нескольких

сегментов (жесткий каркас) | 2881

Чтобы закрыть Диспетчер стилей, нажмите "OK".

Для сохранения изменений в файле

Member Styles (Imperial).dwg

нажмите

"ОК".

В строке заголовков набора инструментальных палитр нажмите

, а

затем - "Новая палитра".

Введите "Несущий" и нажмите

ENTER

Откройте палитру "Несущие", щелкните правой кнопкой и выберите
"Вставить".

Выберите новый инструмент, щелкните правой кнопкой и выберите
"Свойства".

Введите в качестве имени "Жесткий каркас".

Нажмите "Описание".

Введите "Создание жесткого каркаса" и нажмите "ОК".

Разверните"Основные" и "Общие".

Нажмите "Местоположение стиля".

Выберите "Обзор", выберите файл Member Styles.dwg, который
находится в папке

C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial

и нажмите кнопку "Открыть".

Нажмите "Стиль" и выберите "Жесткий каркас".

Нажмите "ОК".

Прорисовка траектории жесткого каркаса и ее
преобразование в несущий элемент

Эта процедура используется для изображения посредством полилинии траектории
формы жесткого каркаса с последующим преобразованием ее с помощью инструмента
"Жесткий каркас", созданного на этапе 2.

В виде сверху начертите полилинией траекторию жесткого каркаса.

2882 | Глава 31 Несущие элементы

Изображение траектории жесткого каркаса

В палитре несущих элементов выберите инструмент "Жесткий каркас".

Щелкните правой кнопкой мыши, выберите пункт "Применить свойства
инструмента"

➤

"Линии".

Выберите полилинию, которую вы нарисовали на этапе 1.

Чтобы оставить исходную полилинию на чертеже, введите "y" (да), и
нажмите

ENTER

Создание первой опоры жесткого каркаса

Эта процедура используется для создания первой опоры жесткого каркаса путем
присвоения первому сегменту жесткого каркаса начальной и конечной формы,
отличающихся друг от друга.

Создание первой опоры жесткого каркаса

Выберите жесткий каркас.

Выберите колонну и щелкните вкладку "Несущий элемент"

➤

панель

"Общие"

➤

раскрывающийся список "Редактировать

стиль"

➤

"Редактировать стиль"

Нажмите "Правила проектирования".

Нажмите "С подробностями".

Под пунктом "Компонент" выберите "Без имени" и введите "Опора 1".

Обзор процесса: создание многокомпонентного несущего элемента с использованием нескольких

сегментов (жесткий каркас) | 2883

В списке "Имя" под "Начальной формой" выберите "W8X31".

Выберите значение "Начальная" для позиции "Относительно".

Введите "0" для "Узла".

Начальная точка траектории элемента принимается за "Узел 0".

В качестве значения параметра "Поворот" введите "90".

Прокрутите диалоговое окно "Правила проектирования" до конца,
чтобы вывести на экран параметры "Конечной формы" для "Опоры 1".

В списке "Имя" под "Конечной формой" выберите "W14X43".

Выберите значение "Начальная" для позиции "Относительно".

Введите "1" для "Узла".

"Узел 1" соответствует вершине, образованной конечной точкой первого
сегмента по оси элемента и начальной точкой второго сегмента по оси
элемента.

Создание первого стропила жесткого каркаса

Эта процедура используется для создания первого стропила жесткого каркаса путем
присвоения второму сегменту жесткого каркаса начальной и конечной формы,
отличающихся друг от друга.

Создание первого стропила жесткого каркаса

Чтобы добавить к несущему элементу второй компонент, нажмите
"Добавить".

Под пунктом "Компонент" выберите "Без имени" и введите "Стропило
1".

В списке "Имя" под "Начальной формой" выберите "W14X43".

Выберите значение "Начальная" для позиции "Относительно".

Введите "1" для "Узла".

2884 | Глава 31 Несущие элементы

Прокрутите диалоговое окно "Правила проектирования" до конца,
чтобы вывести на экран параметры "Конечной формы" для "Стропило
1".

В списке "Имя" под "Конечной формой" выберите "W8X31".

Выберите значение "Начальная" для позиции "Относительно".

Введите "2" для "Узла".

Создание второго стропила жесткого каркаса

Эта процедура используется для создания второго стропила жесткого каркаса путем
присвоения третьему сегменту жесткого каркаса начальной и конечной формы,
отличающихся друг от друга.

Создание второго стропила жесткого каркаса

Чтобы добавить к несущему элементу третий компонент, нажмите
"Добавить" .

Под пунктом "Компонент" выберите "Без имени" и введите "Стропило
2".

В списке "Имя" под "Начальной формой" выберите "W8X31".

Выберите значение "Начальная" для позиции "Относительно".

Введите "2" для "Узла".

Прокрутите диалоговое окно "Правила проектирования" до конца,
чтобы вывести параметры "Конечной формой" для "Стропило 2".

В списке "Имя" под "Конечной формой" выберите "W14X43".

Выберите "Начальная" для "Относительно".

Введите "3" для "Узла".

Создание второй опоры жесткого каркаса

Эта процедура используется для создания второй опоры жесткого каркаса путем
присвоения конечному сегменту жесткого каркаса начальной и конечной формы,
отличающихся друг от друга.

Обзор процесса: создание многокомпонентного несущего элемента с использованием нескольких

сегментов (жесткий каркас) | 2885

Создание второй опоры жесткого каркаса

Чтобы добавить к несущему элементу четвертый компонент, нажмите
"Добавить".

Под пунктом "Компонент" выберите "Без имени" и введите "Опора 2".

В списке "Имя" под "Начальной формой" выберите "W14X43".

Выберите значение "Начальная" для позиции "Относительно".

Введите "3" для "Узла".

Прокрутите диалоговое окно "Правила проектирования" до конца,
чтобы вывести на экран параметры "Конечной формы" для "Опоры 2".

В списке "Имя" под "Конечной формой" выберите "W8X31".

Выберите значение "Начальная" для позиции "Относительно".

Введите "4" для "Узла".

Нажмите "ОК".

Жесткий каркас будет полностью выведен на экран.

Создание пользовательских форм несущих элементов

Чтобы нарисовать элемент с одной или несколькими формами, которые отсутствуют
в Каталоге несущих элементов и не могут быть созданы с использованием Мастера
стиля несущих элементов, можно создать пользовательские формы с помощью
Диспетчера стилей.

При создании пользовательской формы можно задать три различные геометрии
("Без подробностей", "Среднее качество", "С подробностями"), чтобы использовать
разные уровни детализированности в различных экранных представлениях (например
"План без подробностей", "План", "План с подробностями"). Геометрии для новой
формы могут быть заданы полностью на основе линий в области чертежа, но можно
использовать и имеющееся определение пользовательской формы в качестве шаблона
и отредактировать ее, чтобы переопределить любую из геометрий.

2886 | Глава 31 Несущие элементы

Примеры экранного представления пустотелой бетонной плиты

После того, как пользовательская форма будет создана, она добавляется к списку
"Определений форм несущих элементов" в Диспетчере стилей. После этого из формы
можно создать новый стиль, а также присвоить форму существующему стилю
несущего элемента путем ее добавления как компонента "Правил проектирования
стиля". Кроме того, определения форм можно редактировать, копировать, вставлять
и очищать, как и другие стили. Более подробную информацию об этих операциях
см. в разделе

Диспетчер стилей

на стр. 931.

Создание пользовательской формы несущего элемента.

Эта процедура используется для создания пользовательской формы несущего элемента
на основе линии, которая нарисована или вставлена в область чертежа каким-либо
иным способом.

Создайте в области чертежа три геометрии для определения экранных
представлений формы в "Плане без подробностей", "Плане" и "Плане с
подробностями". Можно как создать полностью новые геометрии, так
и вставить геометрии из существующих определений форм (см.

Вставка

пользовательской формы в чертеж

на стр. 2889.)

Для "Плана без подробностей" можно использовать линии, дуги, круги
и полилинии. При создании "Плана" и "Плана с подробностями" можно
использовать замкнутые полилинии, сплайны, эллипсы и круги. Следует
помнить, что эти объекты не должны пересекаться.

Выберите несущий элемент.

Щелкните вкладку "Несущий элемент"

➤

панель "Форма

элемента"

➤

"Редактировать стиль формы"

На экран выводится Диспетчер стилей с открытой папкой "Архитектура"
и выбранным элементом "Определение формы несущего элемента".

Щелкните правой кнопкой мыши на пункте "Определения форм
несущих элементов" и выберите "Новый".

Создание пользовательских форм несущих элементов | 2887

На правой панели Диспетчера стилей перейдите на вкладку "Общие".

Введите имя новой формы и ее описание, а затем перейдите на вкладку
"Правила проектирования".

Выберите в качестве "Геометрии формы" "Без подробностей" и нажмите

В области чертежа выберите линию (линии), дугу (дуги), круг (круги)
и полилинию (полининии) для определения экранного представления
нового представления в виде "Плана без подробностей" и нажмите

ENTER

Выберите точку вставки.

Форма с низким уровнем детализации отображается в окне просмотра
на вкладке "Правила проектирования".

Выберите в качестве "Геометрии формы" значение "Среднее качество"

и нажмите

Чтобы для выбранного обозначения формы задать экранное
представление в виде "Плана", выберите в области чертежа замкнутую
полилинию, сплайн, эллипс или круг.

Чтобы позиционировать выбранную форму в окне просмотра, выберите
точку вставки или введите

(центроид) или

(предыдущая точка).

Выберите в качестве "Геометрии формы" значение "С подробностями"

и нажмите

2888 | Глава 31 Несущие элементы

Чтобы задать для формы экранное представление в виде "Плана с
подробностями", выберите в области чертежа замкнутую полилинию,
сплайн, эллипс или круг.

Чтобы позиционировать выбранную форму в окне просмотра, выберите
точку вставки или введите

(центроид) или

(предыдущая точка) .

Чтобы на основе формы создать новый стиль несущего элемента,

нажмите

, введите имя нового стиля и нажмите "ОК".

Чтобы добавить новую форму к списку "Определений форм несущих
элементов" и выйти из Диспетчера стилей, нажмите "ОК".

Теперь можно добавить новую форму к уже существующим стилям
несущих элементов. Более подробную информацию см. в разделе

Добавление формы к несущему элементу

на стр. 2870.

Вставка пользовательской формы в чертеж

Эта процедура используется для того, чтобы вставить в чертеж одну или несколько
геометрий, заданных для пользовательской формы. После того как геометрия будет
вставлена, ее можно будет отредактировать или использовать в том виде, как она
как есть, чтобы определить одно из экранных представлений другой пользовательской
формы, создаваемой или редактируемой.

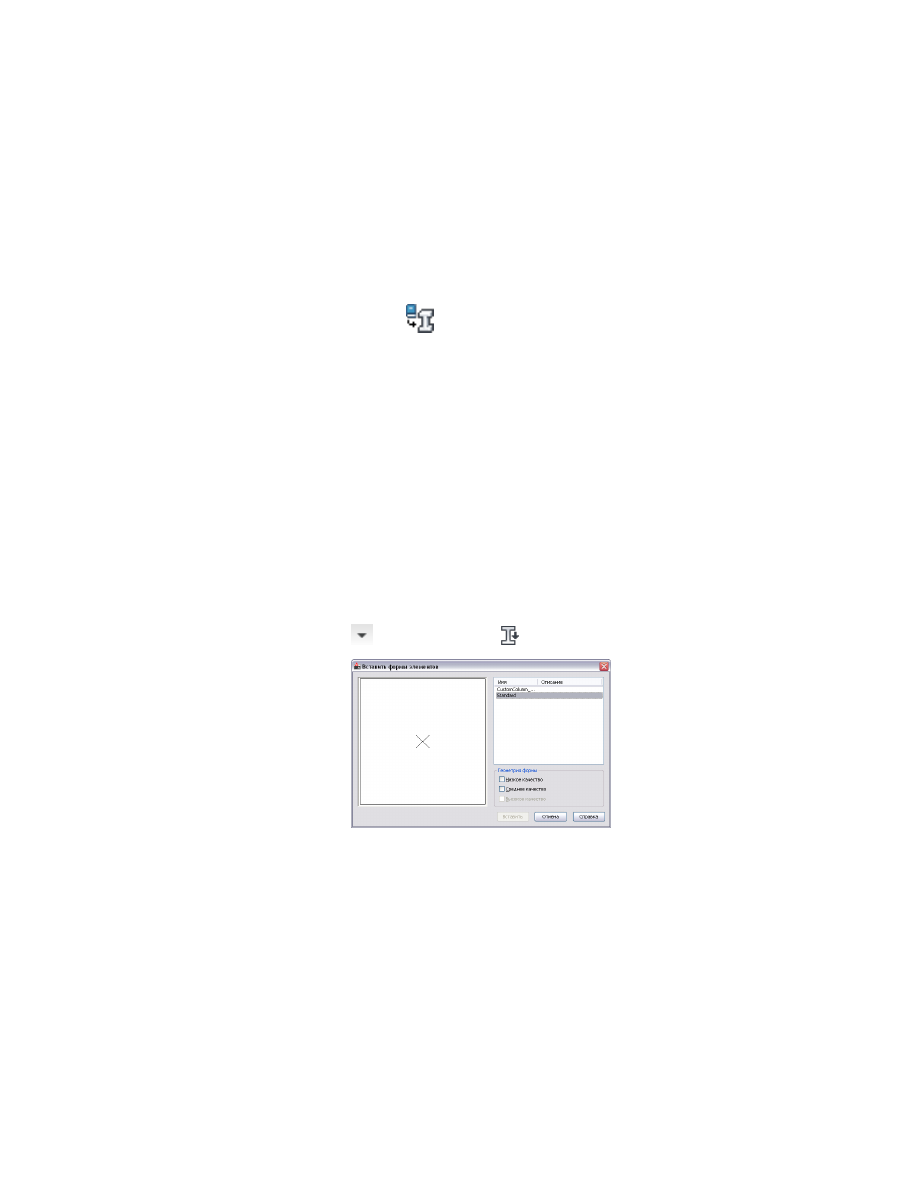

Щелкните вкладку "Управление"

➤

панель "Стиль и отображение"

➤

"Форма элемента"

На правой панели листа "Вставить формы элементов" выберите
пользовательскую форму элемента.

Отметьте флажками одну или несколько "Геометрий формы".

Геометрия каждого выбранного обозначения формы выделяется в окне
просмотра подсвечиванием.

Создание пользовательских форм несущих элементов | 2889

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 10
