AutoCAD Architecture 2011. Руководство пользователя (глава 29-35)

Якоря

С помощью якорей создают связи между различными объектами. Якоря часто используются для
присоединения объекта, например, колонны или структурного элемента, к сетке или разметочной
кривой. Якорь также можно использовать для прикрепления архитектурных объектов друг к другу
или к объектам-линиям, например, к линиям и окружностям.

Якоря

Якорь связывает AD-объект с другим объектом или с разметочной кривой или сеткой.
Можно создавать якоря между объектами, а также удалять якоря из объектов.
AD-объекты могут прикрепляться якорями друг к другу, к таким объектам AutoCAD,
как линии и окружности, или к разметочным кривым или сеткам.

Наличие автоматических и пользовательских якорей позволяет использовать их для
разнообразных целей.

Автоматические и пользовательские якоря

Автоматические якоря

задаются самой программой. Некоторые объекты закрепляются

якорями на других объектах по умолчанию. Например, двери и окна обычно
прикрепляются якорями к стенам. Стеновые блоки или оконные сборки могут
закрепляться якорями на навесных стенах. Хотя эти якоря вставляются автоматически
при размещении объектов, их функционирование может несколько различаться.
Например, дверь, прикрепленную якорем к стене, можно переместить на несвязанную
стену. Однако, дверь невозможно переместить за пределы стены и сделать автономной.
Чтобы сделать это, придется удалить якорь между дверью и стеной. Якорь колонны к
сетке колонн ведет себя иначе: можно переместить колонну внутрь сетки, но нельзя
перенести колонну на другую сетку, не удалив прежде якорь.

Пользовательские якоря

- это создаваемые вручную связи, которые создаются между

двумя объектами. Большая часть якорей используется совместно с разметочными

2893

кривыми, разметочными сетками или объемами. Также можно прикреплять якоря
к другим AD-объектам или к объектам AutoCAD.

Прикрепление объектов якорями к разметочной кривой может оказаться полезным
для размещения раковин вдоль стены или же стропил вдоль крыши. Прикрепление
объектов якорями к разметочным сеткам может способствовать размещению колонны
по сетке колонн, кадок для растений на тротуаре или элементов кафельной плитки
на сетке кафельного пола. Подробнее о разметочных кривых или сетках см. разделы

Использование разметочных кривых

на стр. 2928 и

Использование разметочных сеток

на стр. 2943.

Типы пользовательских якорей

Имеется шесть разных типов якорей, которыми можно пользоваться для
прикрепления объектов.

то...

Если требуется...

используйте якоря к объектам.

прикрепить AD-объекты к другим AD-объ-
ектам,

используйте якоря к кривым.

прикрепить AD-объекты к базовой кривой
или другим объектам, таким как линии, ду-
ги, окружности, формообразующие элемен-
ты, полилинии, крыши или стены,

используйте якоря-выноски.

прикрепить объекты к узлам или разметоч-
ным кривым, или сеткам с выносками,

используйте якоря к узлам.

прикрепить объекты к узлам на разметоч-
ных кривых или сетках,

используйте якоря к планировочным эле-
ментам.

прикрепить объекты к положениям плани-
ровочных элементов на 2D разметочных
сетках и 3D объемных сетках,

используйте якоря к объемно-планировоч-
ным элементам.

прикрепить объекты к объемно-планиро-
вочным элементам на 3D сетках,

Работа с якорями к объектам

Якоря к объектам можно использовать для прикрепления AD-объекта к базовой
кривой или другому AD-объекту. Если AD-объект закреплен якорем на другом

2894 | Глава 32 Якоря

AD-объекте, он будет перемещаться вместе с объектом, к которому он прикреплен.
Если объект, к которому произошло прикрепление якорем, удаляют, прикрепленный
объект будет также удален. Изменения, вносимые в прикрепленный якорем объект,
однако, не будут повторены в объекте, на котором выполнено крепление.

Если выбирается прикрепленный якорем объект, якорь отображает временная
графика. Временное графическое изображения якоря содержит ручку-переключатель
для удаления якоря к объекту.

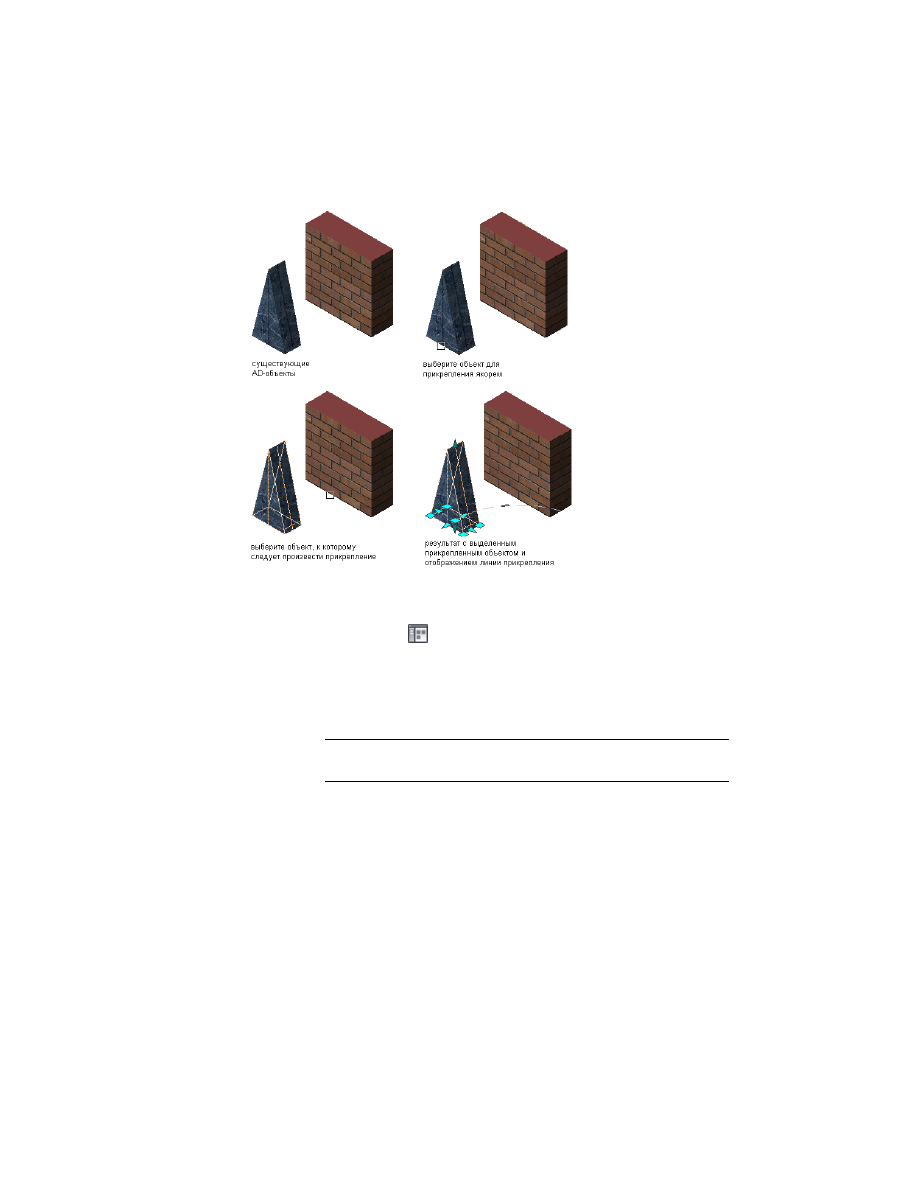

Формообразующий элемент, прикрепленный якорем к стене

Добавление якорей к объектам

Эта процедура используется для создания якоря к объекту между двумя
AD-объектами.

Добавление якорей к объектам | 2895

Создание якоря к объекту

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к объекту" и перетащите его в рабочее
пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

ObjectAnchorAttach

Выберите AD-объект, который должен быть закреплен якорем на другом
AD-объекте, и нажмите ENTER.

Выберите объект-владелец, т.е. тот AD-объект, к которому происходит
крепление якорем.

Добавляется якорь к объекту. При выборе закрепленного якорем
объекта можно видеть связь прикрепления якорем.

2896 | Глава 32 Якоря

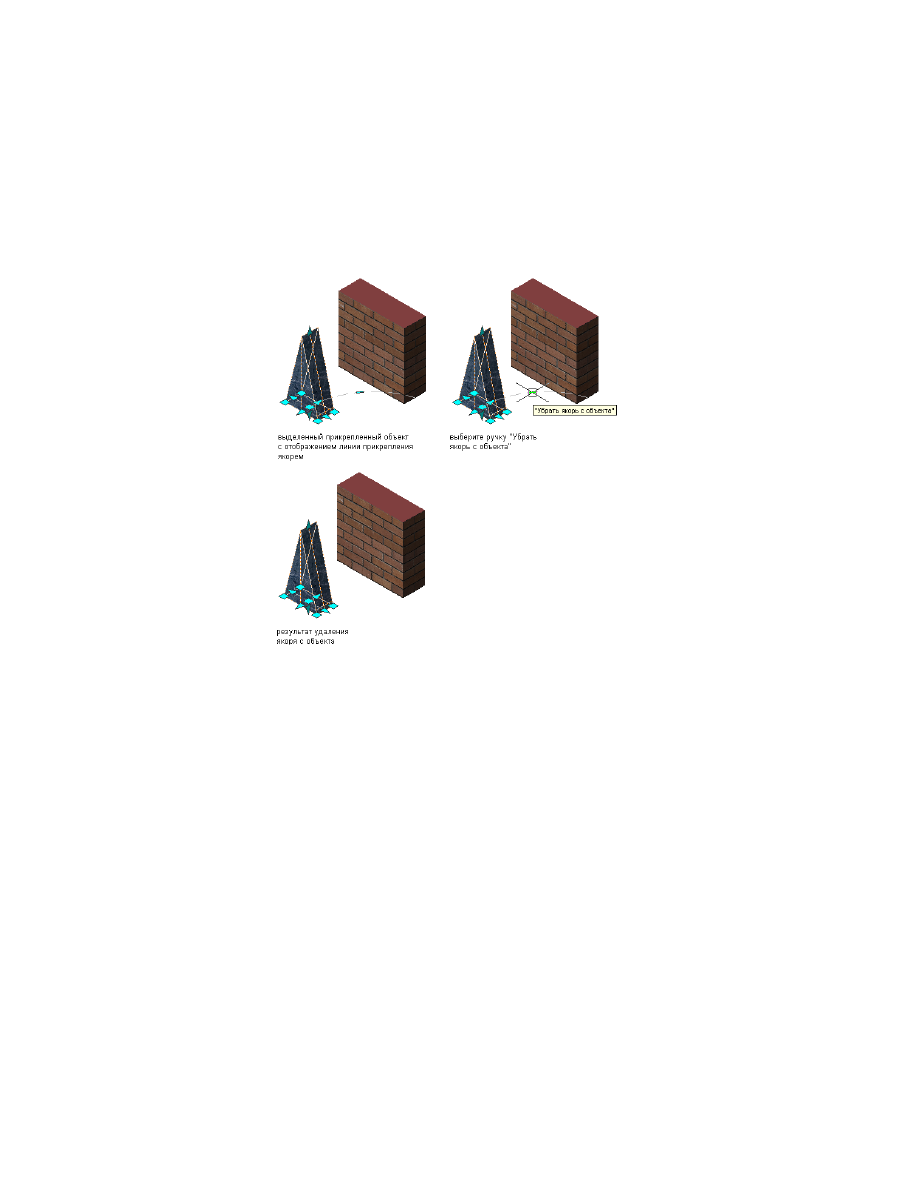

Освобождение якоря от объекта

Эта процедура используется для удаления или освобождения якоря от AD-объекта.

Освобождение якоря от объекта

Выберите AD-объект, который прикреплен якорем к другому
AD-объекту.

Нажмите ручку "Убрать якорь с объекта" на линии якоря.

Якорь удаляется от объекта.

Работа с якорями к кривым

Можно использовать якоря к кривым для прикрепления AD-объектов к базовой
кривой или другим AD-объектам или рабочим линиям, таким, как линии, кривые,
окружности, формообразующие элементы, полилинии, крыши или стены.
Перемещение объекта, который прикреплен к другому объекту с помощью якоря к
кривой, ограничивается тем объектом, к которому он прикреплен. Якоря к кривым
наилучшим образом приспособлены для прикрепления объектов к таким линейным

Освобождение якоря от объекта | 2897

объектам, как линии, дуги или стены, в противоположность сеткам или
объемно-планировочным элементам.

Добавление якорей к кривым

Эта процедура используется для добавления якоря к кривой, при этом якорь должен
прикрепить объекты к базе или другим объектам.

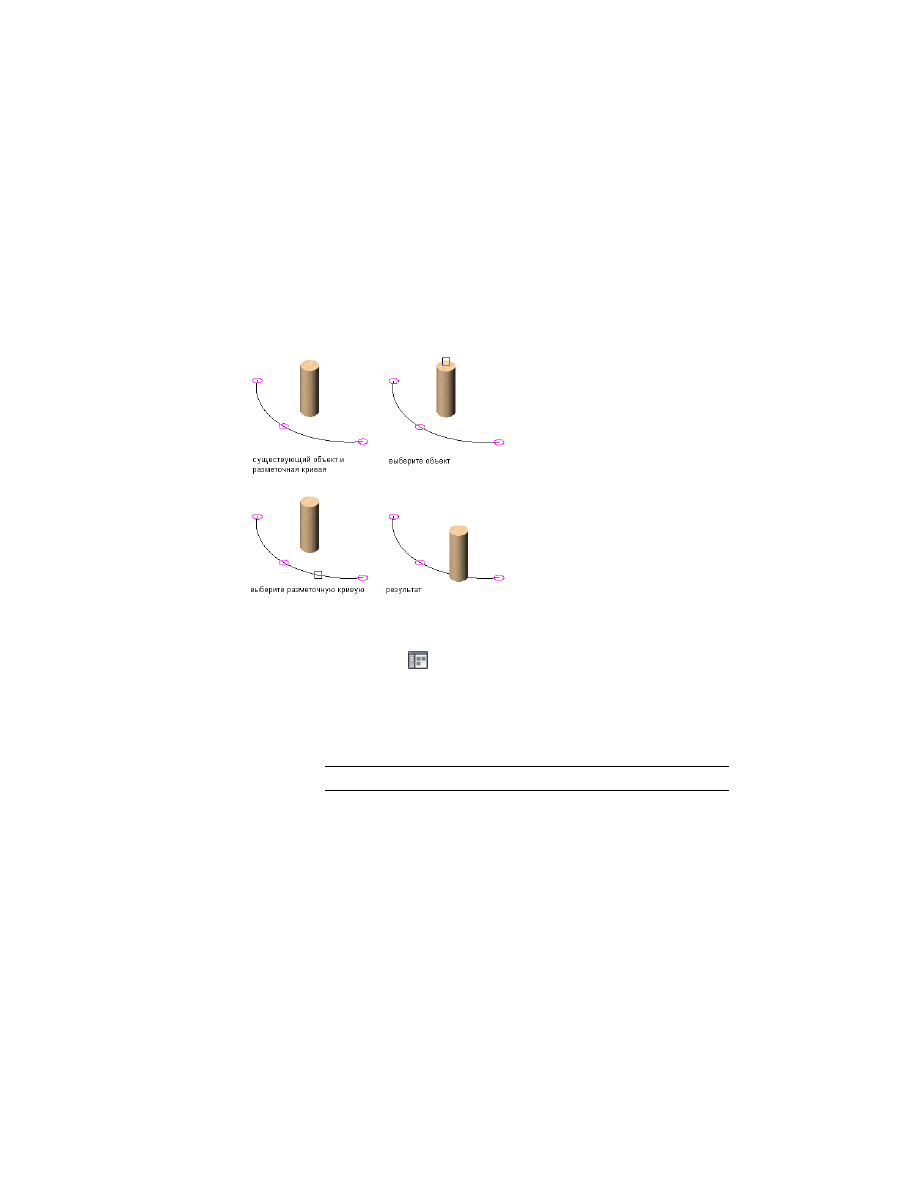

Прикрепление объекта якорем к разметочной кривой

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к кривой" и перетащите его в рабочее
пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

CurveAnchor

Введите

(прикрепить объект) и выберите тот объект, который следует

прикрепить.

Выберите точку на кривой, к которой нужно прикрепить якорем объект.

Объект прикрепляется к кривой по координате

. Если объект

помещают в первый раз, координаты

равны 0.

Нажмите

ENTER

2898 | Глава 32 Якоря

Изменение положения объектов, прикрепленных якорями
к кривым

Эта процедура используется для изменения положения объектов, прикрепленных
якорями к кривым. Можно изменить положение прикрепленного якорем объекта
относительно кривой в направлениях

X, Y,

. Также можно вращать или отражать

объект по отношению к его осям.

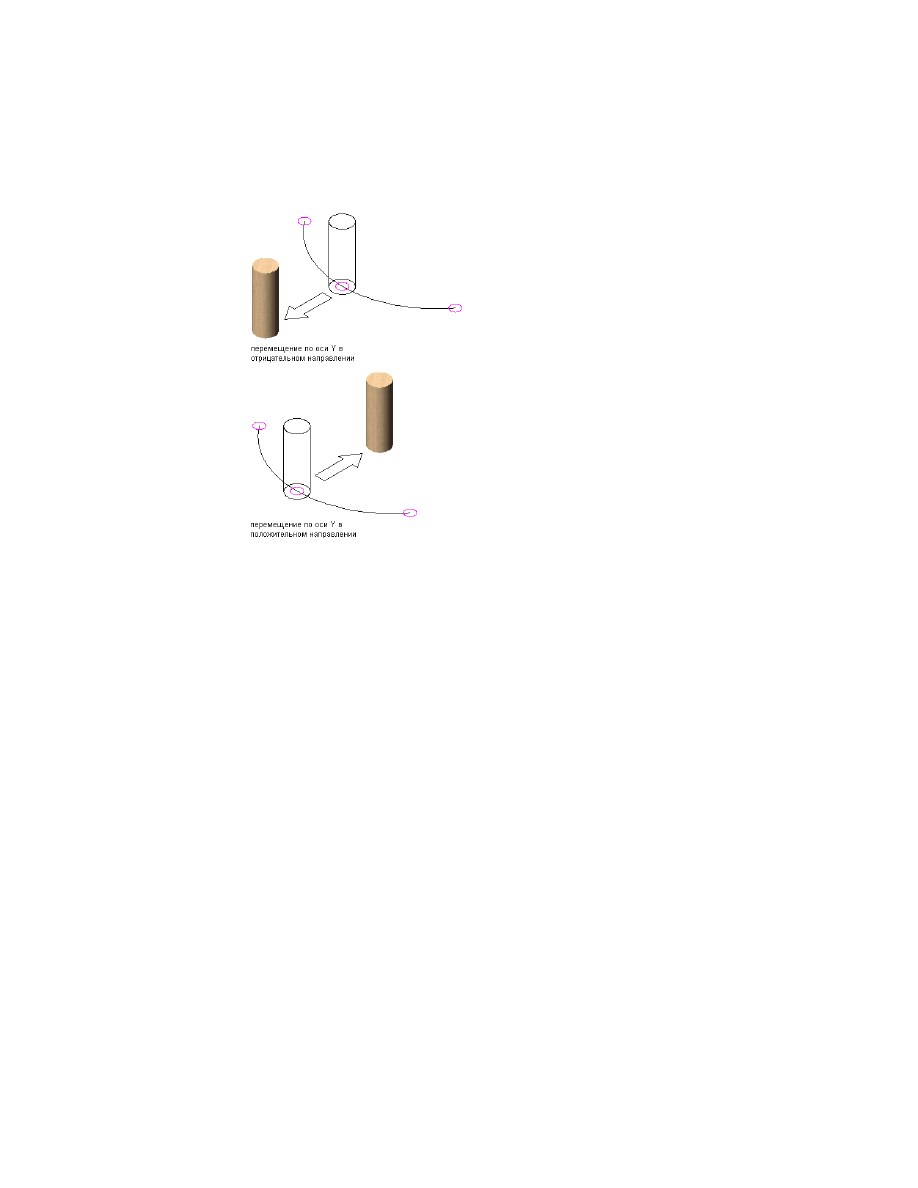

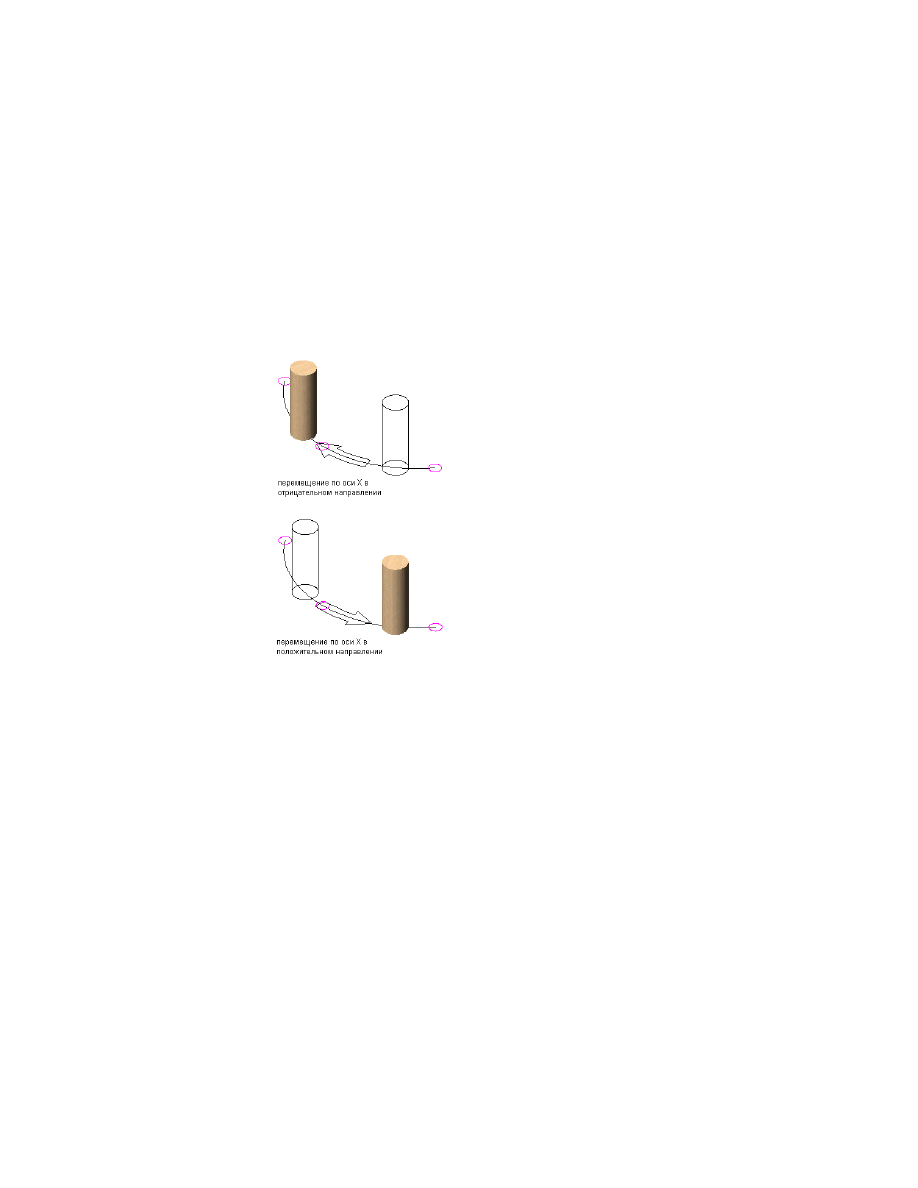

Перемещение объекта по разметочной кривой в направлении оси Х

Изменение положения объектов, прикрепленных якорями к кривым | 2899

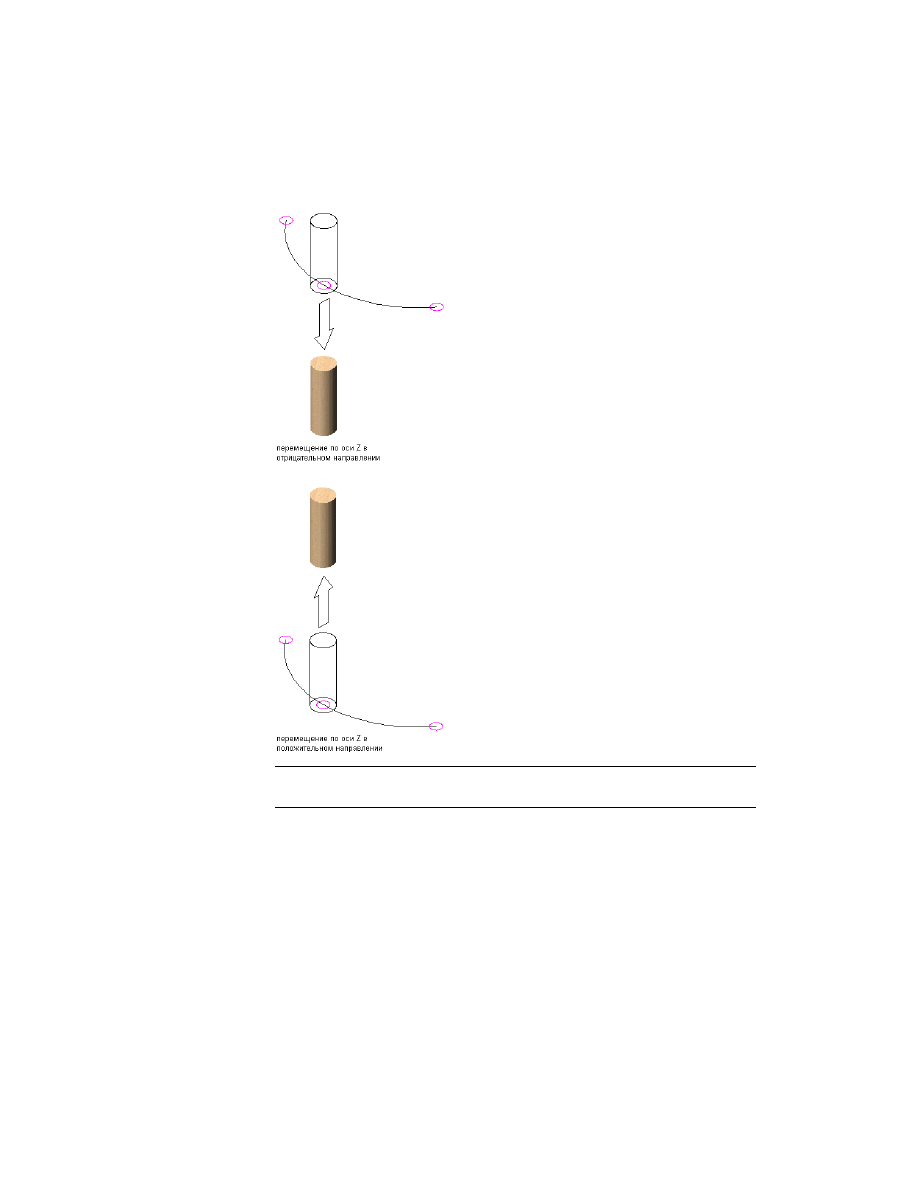

Перемещение объекта по разметочной кривой в направлении оси Z

ПРИМЕЧАНИЕ

Размещение многовидовых блоков предполагает, что точка вставки

многовидового блока находится в его середине.

Дважды щелкните на прикрепленном якорем объекте.

На палитре свойств разверните список "Основные", а затем - меню
"Положение на кривой".

Изменение положения объектов, прикрепленных якорями к кривым | 2901

СОВЕТ

Доступ к командам изменения положения закрепленного

якорем объекта возможен также из контекстного меню. Выберите
закрепленный якорем объект, щелкните правой кнопкой мыши и
выберите "Якорь к кривой". В подменю выберите нужную команду
для изменения положения закрепленного якорем объекта
относительно его кривой.

Нажмите "Якорь".

Измените положение по оси

то...

Если требуется...

выберите соответствующее значе-
ние для параметра "От": "Начала

изменить координату

опорной

точки на кривой,

кривой", "Середины кривой" или
"Конца кривой" .

введите значение в поле "Расстоя-
ние".

указать расстояние по

между

опорной точкой на кривой и при-
крепленным якорем объектом,

выберите соответствующее значе-
ние параметра "До": "Начальной

указать, от какой точки на прикреп-
ленном якорем объекте измерять
расстояние по оси

до кривой,

кромки объекта", "Центра объекта"
или "Конечной кромки объекта".

Измените положение по оси

то...

Если требуется...

выберите соответствующее значе-
ние для параметра "От": "Левого

изменить координату

опорной

точки на кривой,

края по ширине кривой", "Центра
кривой по ширине" или "Правого
края по ширине кривой".

введите значение в поле "Расстоя-
ние".

указать расстояние по

между

опорной точкой на кривой и при-
крепленным якорем объектом,

выберите соответствующее значе-
ние для параметра "До": "Передней

указать, от какой точки на прикреп-
ленном якорем объекте измерять
расстояние по оси

до кривой,

стороны объекта", "Центра объекта"
или "Обратной стороны объекта".

2902 | Глава 32 Якоря

Измените положение по оси

(по вертикали):

то...

Если требуется...

выберите соответствующее значе-
ние для параметра "От": "Нижней

изменить координату

опорной

точки на кривой,

грани кривой", "Половины высоты
кривой" или "Верхней грани кри-
вой".

введите значение в поле "Расстоя-
ние".

указать расстояние по

между

опорной точкой на кривой и при-
крепленным якорем объектом,

выберите соответствующее значе-
ние для параметра "До": "Низа объ-

указать, от какой точки на прикреп-
ленном якорем объекте измерять
расстояние по оси

до кривой,

екта", "Центра объекта" или "Верха
объекта".

Чтобы изменить угол поворота прикрепленного якорем объекта, введите
значения угла поворота по осям

Чтобы отразить объект относительно одной из его осей, укажите
"Обратить X", "Обратить Y" или "Обратить Z".

Нажмите "ОК".

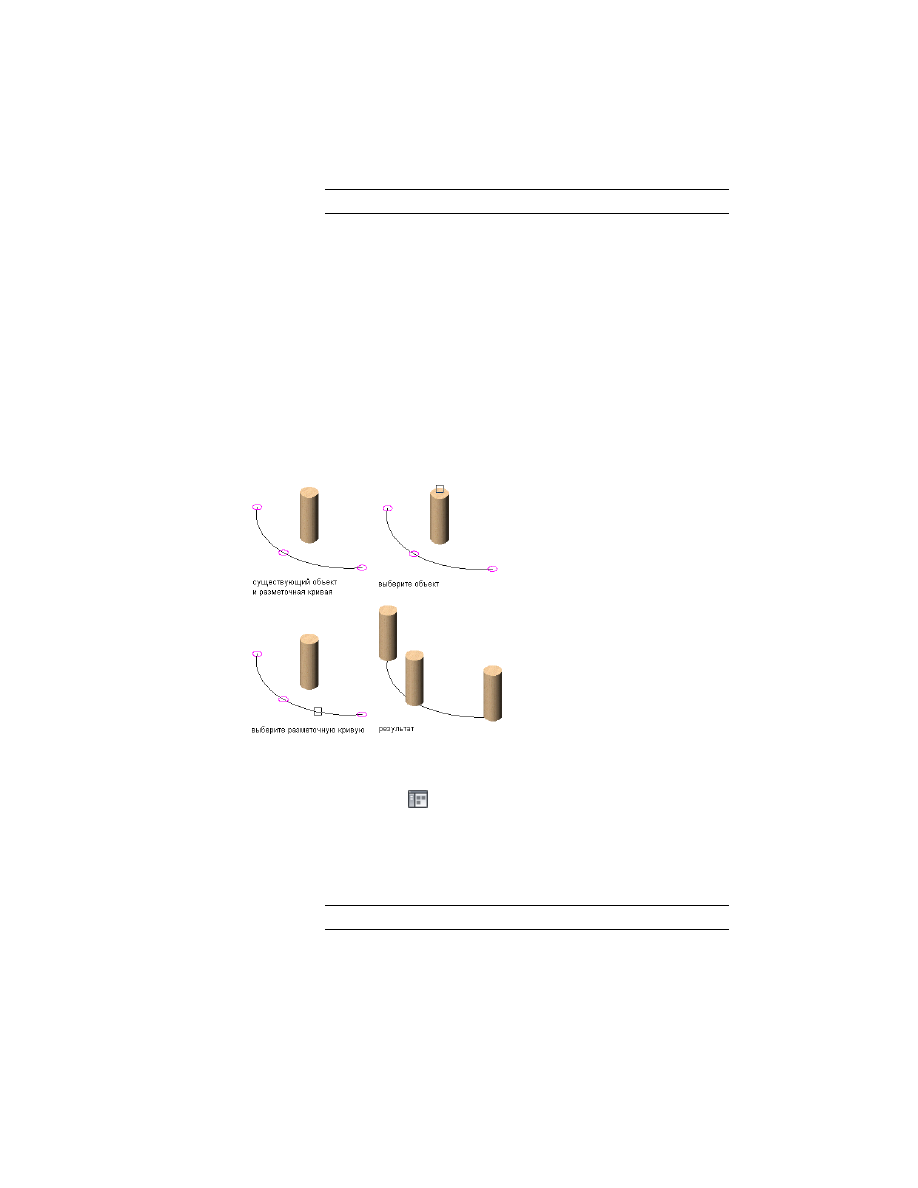

Прикрепление объектов якорями к новым кривым

Эта процедура используется для прикрепления объектов якорями к новым кривым.
Можно прикрепить объект якорем к новому объекту, не убирая для этого прежний
якорь. Новый якорь относится к тому же типу, что и прежний; в данном случае это
- якорь к кривой.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к кривой" и перетащите его в рабочее
пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

CurveAnchor

Прикрепление объектов якорями к новым кривым | 2903

Введите

(выбрать кривую) и укажите прикрепленные якорями

объекты.

ПРИМЕЧАНИЕ

Выбраны могут быть только AD-объекты.

Нажмите

ENTER

Выберите новый объект для закрепления на нем якоря.

ПРИМЕЧАНИЕ

Для этой операции могут быть выбраны только

AD-объекты и объекты AutoCAD.

Нажмите

ENTER

Работа с якорями-выносками

Можно воспользоваться якорями-выносками для крепления объектов якорями к
узлам на разметочных кривых или сетках с помощью выносок. Перемещение
прикрепленного якорем объекта связывается выноской якоря.

Подробнее о создании разметочных кривых или сеток и узлов см. в

Использование

разметочных кривых

на стр. 2928 и

Использование разметочных сеток

на стр. 2943.

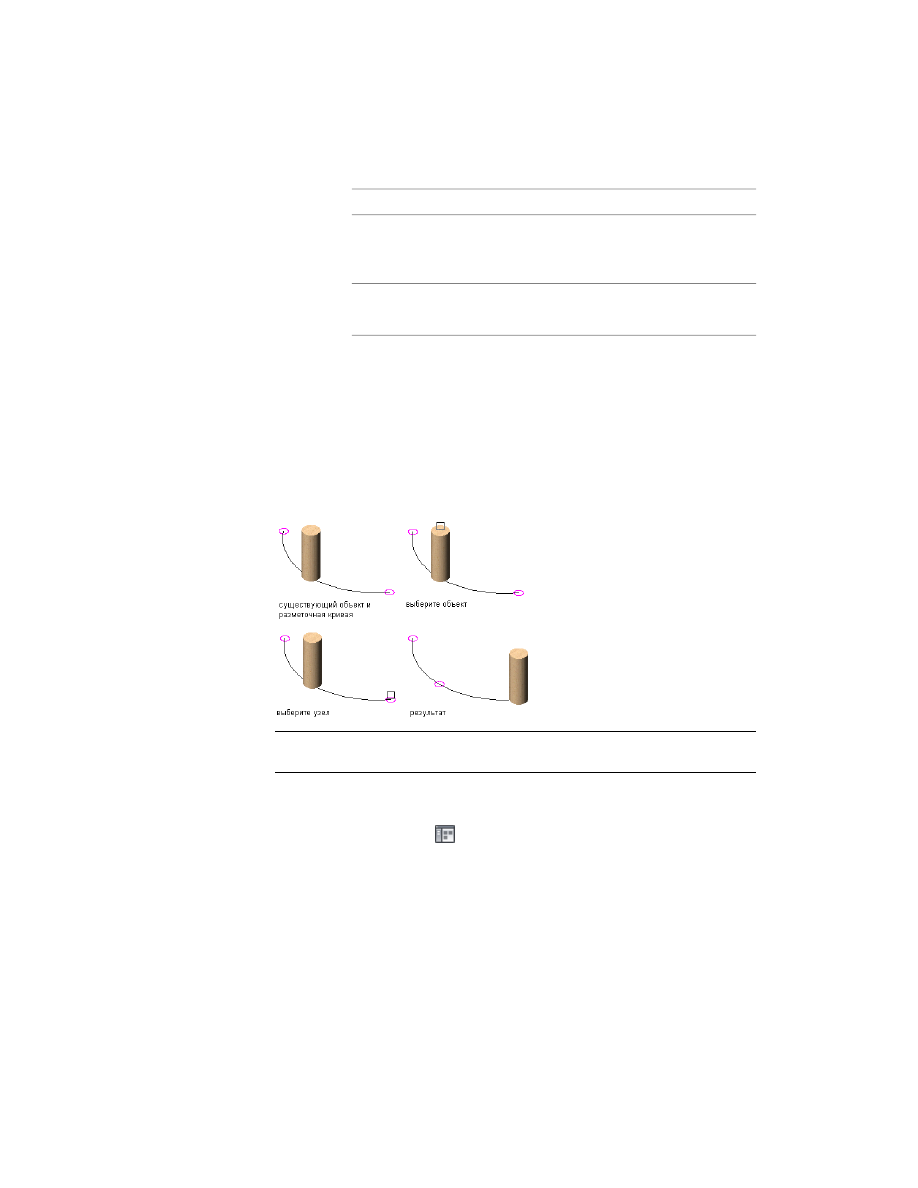

Добавление якорей-выносок

Эта процедура используется, чтобы добавить якоря-выноски к чертежу. Объект
можно прикрепить якорем за один раз только к одному узлу. Если попытаться
закрепить якорь на втором узле, объект освобождается от первого узла. Однако
можно прикрепить якорем любое количество объектов на одном разметочном узле.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь-выноска" и перетащите его в рабочее
пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

LeaderAnchor

2904 | Глава 32 Якоря

Введите

(прикрепить объект), выберите объект, который предстоит

прикрепить якорем, а затем укажите точку на узле разметочной кривой,
разметочной сетки или объемной сетки или около него.

Объект прикрепляется якорем к указанному узлу. По умолчанию,
якорь-выноска создается на расстоянии 0 от узла и имеет первый и
второй сегменты, смещенные на 1 дюйм (25,4 мм). Смещения сегментов
измеряются от узла до центра прикрепленного якорем объекта.

Нажмите

ENTER

Изменение положения объектов, прикрепленных к
разметочным узлам с помощью якорей-выносок

Эта процедура используется для изменения положения объектов, прикрепленных
к узлам разметки с помощью якорей-выносок. Можно изменить координатную
систему, ориентацию и угол поворота объекта, прикрепленного к разметочному узлу.
Также можно определить смещения от узла.

Дважды щелкните на объекте, прикрепленном якорем к разметочному
узлу.

На палитре свойств разверните список "Основные", а затем - меню
"Положение от узла".

СОВЕТ

Доступ к командам изменения положения закрепленного

якорем объекта возможен также из контекстного меню. Выберите
закрепленный якорем объект, щелкните правой кнопкой мыши и
выберите "Якорь-выноска". В подменю выберите нужную команду для
изменения положения закрепленного якорем объекта относительно
его узла и выноски.

Нажмите "Якорь".

Задайте изменения положения или ориентации прикрепленных якорями
объектов.

то...

Если требуется...

задайте смещение точки вставки по
осям

или

указать смещение от объекта до уз-
ла,

выберите "Центр узла".

прикрепить объект к центру узла,

Изменение положения объектов, прикрепленных к разметочным узлам с помощью якорей-выносок | 2905

то...

Если требуется...

укажите "Использовать координат-
ную систему узла".

чтобы прикрепленный якорем объ-
ект использовал систему координат
узла,

укажите нормали

или

для

прикрепленного якорем объекта.

чтобы прикрепленный якорем объ-
ект не использовал систему коорди-
нат узла,

задайте значения углов поворота
относительно

или

изменить угол поворота прикреп-
ленного якорем объекта,

укажите "Обратить X", "Обратить Y"
или "Обратить Z".

отразить объект относительно осей

или

задайте значение параметра "Угол
к узлу".

изменить угол выноски по отноше-
нию к узлу,

введите значение смещения в поле
"Первый сегмент выноски".

изменить смещение ручки начала
выноски от центра базовой кривой
разметочного узла,

введите значение смещения в поле
"Второй сегмент выноски".

ПРИМЕЧАНИЕ

По умолчанию,

сегменты выноски немного
смещены таким образом, чтобы
ручка выноски не перекрыва-
лась ручкой положения объек-
та.

изменить смещение ручки конца
выноски от центра базовой кривой
прикрепленного якорем объекта,

Нажмите "ОК".

Редактирование выносок с помощью ручек

Эта процедура используется для редактирования выносок ручками. Якорь-выноска
соединяет объект с разметочным узлом с помощью выноски, возникающей между
ними. Можно менять длину и форму выноски.

2906 | Глава 32 Якоря

Выноска состоит из одного или нескольких сегментов. Можно менять форму выноски
за счет редактирования объекта с помощью ручек.

Можно воспользоваться ручками, чтобы добавить сегменты к существующим
выноскам.

Выберите прикрепленный якорем объект.

Переместите ручку выноски, чтобы передвинуть выноску в
соответствующем направлении.

Отпустив выноску, снова выберите прикрепленный якорем объект.

В точке, из которой ранее начиналась выноска, появляется
дополнительная ручка выноски.

Переместите ручку выноски в начало линии выноски, чтобы добавить
выноске еще один сегмент.

Повторяйте описанную процедуру, пока у выноски не окажутся все
нужные сегменты.

Впоследствии можно редактировать выноску таким же образом, как и
полилинию AutoCAD.

Удлинение выносок

Эта процедура используется для удлинения линии выноски за точки первой и
последней ручек на линии выноски.

Дважды нажмите на прикрепленный якорем объект.

На палитре свойств разверните список "Основные", а затем - меню
"Положение от узла".

Нажмите "Якорь".

Отредактируйте линию выноски.

то...

Если требуется передвинуть...

в поле "Первый сегмент выноски"
введите значение удлинения.

начальную точку линии выноски,

в поле "Второй сегмент выноски"
введите значение удлинения.

конечную точку линии выноски,

Нажмите "ОК".

Удлинение выносок | 2907

Копирование объектов по всем разметочным узлам

Эта процедура используется для копирования объектов по всем узлам разметки.
Можно выбрать AD-объект и вместо прикрепления его вручную к разметочному
узлу создать по копии объекта и якоря на каждом узле разметочной кривой или
сетки.

СОВЕТ

Если нужно, чтобы выноска на каждом узле отображалась одинаково,

вначале прикрепите объект к одному из узлов. Отредактируйте атрибуты выноски
(направление, удлинение или свойства), а потом воспользуйтесь опцией
"Копировать по узлам". Выберите объект, который прикреплен к одному узлу, и
укажите разметочную кривую или сетку.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь-выноска" и перетащите его в рабочее
пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

LeaderAnchor

Чтобы скопировать прикрепленный якорем объект в каждый узел
разметочной кривой или сетки, введите

(копировать по узлам).

Выберите объект, который собираетесь скопировать, и прикрепите его
якорем к каждому узлу разметочной кривой или сетки.

Выберите разметочную кривую или сетку.

Если имеющийся объект уже прикреплен к каким-либо узлам, возникнет
предложение о пропуске узлов, к которым уже прикреплены якорями
некоторые объекты. Введите

, чтобы избежать дублирования

прикрепленных якорями объектов на таких узлах.

Работа с якорями к узлам

Можно воспользоваться якорями к узлам для крепления объектов на разметочных
кривых или сетках. Прикрепление объектов якорями к разметочной кривой может
оказаться полезным для размещения раковин вдоль стены или же стропил вдоль
крыши. Прикрепление объектов якорями к разметочным сеткам может помочь в

2908 | Глава 32 Якоря

размещении колонн по сетке, кадок для растений на тротуаре или элементов
кафельной плитки на сетке кафельного пола.

ПРЕДУПРЕЖДЕНИЕ

При изменении положения объекта, который прикреплен

якорем к кривой, прикрепленный объект должен оставаться на кривой. Сохранение
связи между объектом и узлом препятствует прикреплению всех перемещаемых
объектов к одному и тому же узлу.

Добавление якорей к узлам

Эта процедура используется, чтобы добавить якоря к узлам. На чертеже можно
добавлять столько якорей к узлам, сколько имеется разметочных узлов. Отдельный
объект можно прикрепить якорем только к одному разметочному узлу. Если
попытаться закрепить объект якорем на втором узле, первый якорь освободится.
Однако, можно закреплять якорями несколько объектов на одном и том же
разметочном узле и проводить их редактирование по отдельности.

Прикрепление объекта якорем к узлу разметочной кривой

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к узлу" и перетащите его в рабочее
пространство.

Добавление якорей к узлам | 2909

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

NodeAnchor

Введите

(прикрепить объект) и выберите тот объект, который следует

прикрепить.

Укажите точку на узле разметочной кривой или сетки, или около нее.

Нажмите

ENTER

Изменение положения объектов, прикрепленных к
разметочным узлам, с помощью якорей к узлам

Эта процедура используется для изменения положения объектов, прикрепленных
к узлам разметки с помощью якорей. Координатную систему и ориентацию объекта,
прикрепленного якорем к разметочному узлу, можно изменить. Также можно
определить смещения от узла.

Нажмите щелкните на прикрепленном якорем объекте.

На палитре свойств разверните список "Основные", а затем - меню
"Положение от узла".

СОВЕТ

Доступ к командам изменения положения закрепленного

якорем объекта возможен также из контекстного меню. Выберите
закрепленный якорем объект, щелкните правой кнопкой мыши и
выберите "Якорь к узлу". В подменю выберите нужную команду для
изменения положения закрепленного якорем объекта относительно
его узла.

Нажмите "Якорь".

Измените положение или ориентацию прикрепленного якорем объекта.

то...

Если требуется...

задайте значения смещений в на-
правлении

или

указать смещение от объекта до уз-
ла,

выберите "Центр узла".

прикрепить объект к центру узла,

укажите "Использовать координат-
ную систему узла".

чтобы прикрепленный якорем объ-
ект использовал систему координат
узла,

2910 | Глава 32 Якоря

то...

Если требуется...

укажите нормали

или

для

прикрепленного якорем объекта.

чтобы прикрепленный якорем объ-
ект не использовал систему коорди-
нат узла,

укажите "Обратить X", "Обратить Y"
или "Обратить Z".

отразить объект относительно осей

или

Нажмите "ОК".

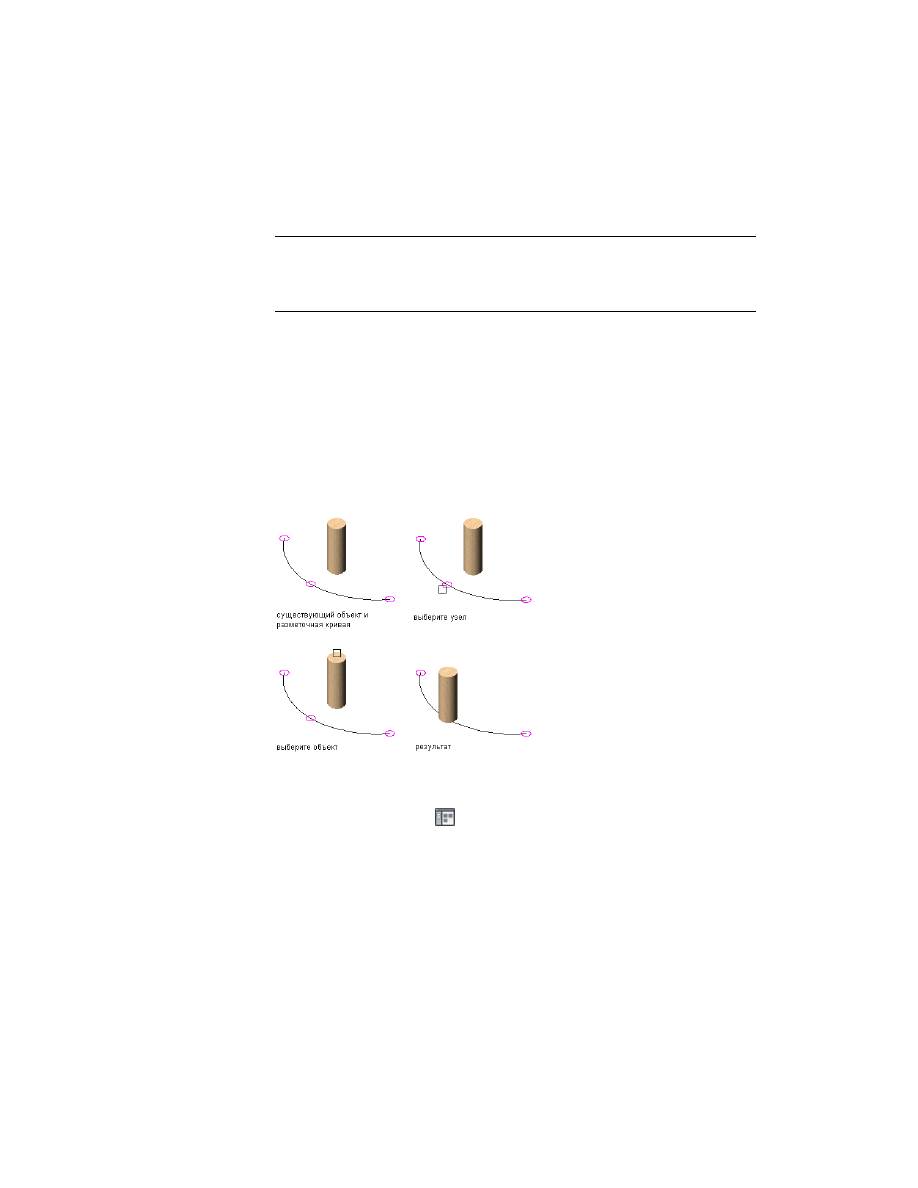

Прикрепление объектов якорями к другим узлам

Эта процедура используется для прикрепления объектов якорями к иным узлам.
Можно прикрепить закрепленный якорем объект к другому узлу на той же
разметочной кривой или сетке или даже на другой разметочной кривой или сетке.

Перемещение прикрепленного якорем объекта к другому узлу разметочной кривой

ПРИМЕЧАНИЕ

Если требуется переместить прикрепленный якорем объект к иному

узлу на той же разметочной кривой или сетке, можно также оттащить объект к узлу.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к узлу" и перетащите его в рабочее
пространство.

Прикрепление объектов якорями к другим узлам | 2911

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

NodeAnchor

Введите

(выбрать узел) и выберите прикрепленный якорем объект.

Нажмите

ENTER

Выберите узел, к которому собираетесь прикрепить якорем объект.

Нажмите

ENTER

Копирование объектов по всем разметочным узлам

Эта процедура используется для копирования объектов по всем узлам разметки.
Можно выбрать AD-объект и вместо прикрепления его вручную к разметочному
узлу скопировать и прикрепить якорем по одной его копии к каждому узлу
разметочной кривой или сетки.

Копирование объекта по всем узлам разметочной кривой

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к узлу" и перетащите его в рабочее
пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

NodeAnchor

2912 | Глава 32 Якоря

Чтобы скопировать объект в каждый узел разметочной кривой или
сетки, введите

(копировать в каждый узел).

Выберите разметочную кривую или сетку.

Если имеющийся объект уже прикреплен к каким-либо узлам, появится
предложение указать, не следует ли пропустить узлы, к которым уже
прикреплены якорями некоторые объекты. Введите

(да), чтобы

избежать дублирования прикрепленных якорями объектов на таких
узлах.

Работа с якорями к планировочным элементам

Планировочный элемент является подразделением разметочной или объемной сетки.
Якорь к планировочному элементу прикрепляет объекты к позициям планировочных
элементов на разметочных и объемных сетках. Если объект прикреплен к
планировочному элементу (к ячейке), то объект меняет размеры таким образом,
чтобы вписаться в размеры ячейки. Если изменяют размеры самой сетки или объема,
можно выбрать, должен ли прикрепленный якорем объект подвергаться
соответствующим изменениям или же он должен сохранить свой исходный размер.

Добавление якорей к планировочным элементам

Эта процедура используется, чтобы добавить якоря к планировочным элементам.
Можно добавлять к объектам якоря к планировочным элементам, чтобы связывать
их с планировочными элементами, или ячейками, на разметочных и объемных сетках.

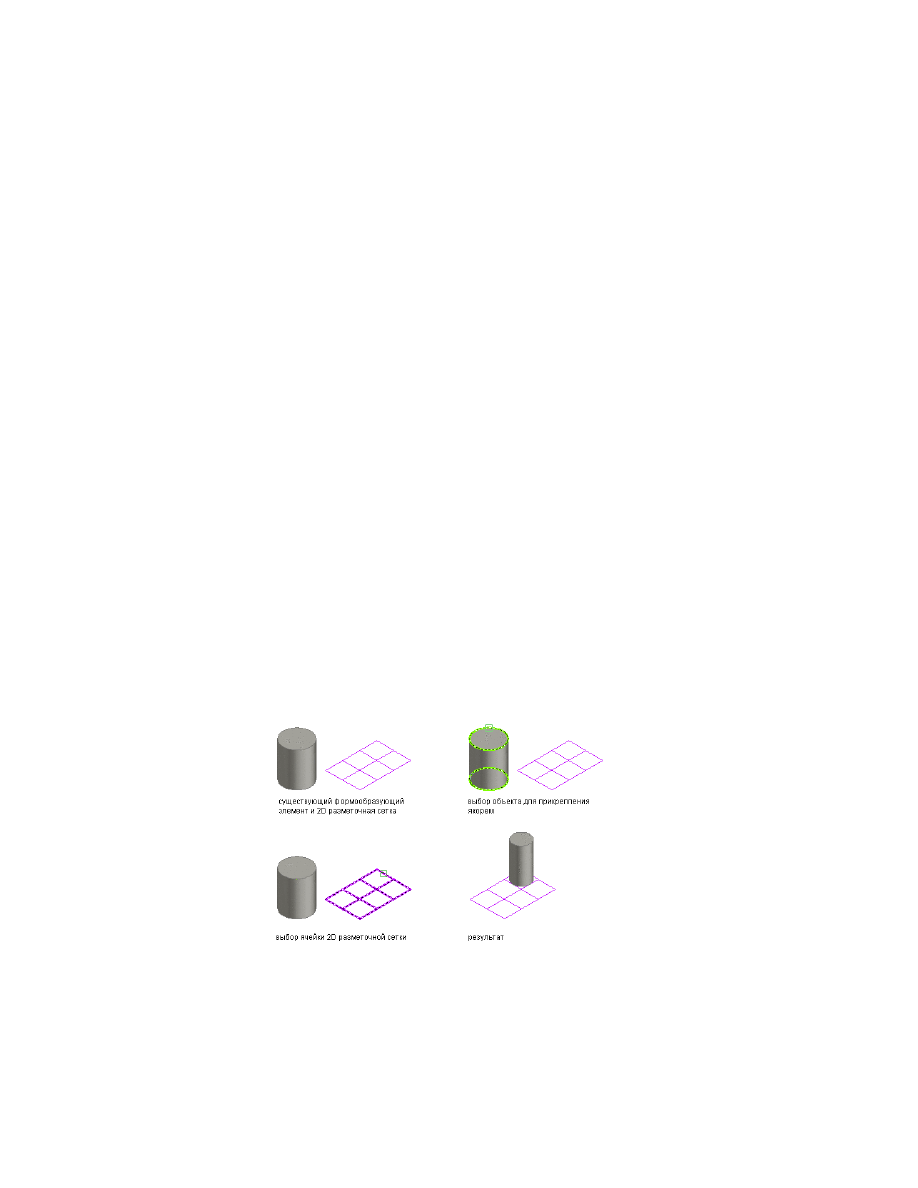

Прикрепление объекта якорем к планировочному элементу разметочной кривой

Работа с якорями к планировочным элементам | 2913

ПРИМЕЧАНИЕ

Нет правила, которое бы определяло, к какому планировочному

элементу прикрепится объект при креплении его якорем. Можно включить
экранный компонент "Узлы", чтобы отображать узлы планировочных элементов
разметочной сетки или объема для облегчения выбора ячеек. Также можно
переместить объект после того, как он будет прикреплен якорем к разметочной
сетке или объему.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к планировочному элементу" и перетащите
его в рабочее пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

CellAnchor

Введите

(прикрепить объект) и выберите тот объект, который следует

прикрепить.

Укажите точку на планировочном элементе разметочной сетки или
объема, или рядом с ним.

Объект автоматически масштабируется, чтобы заполнить весь
планировочный элемент.

Нажмите

ENTER

Изменение положение и размера объектов, прикрепленных
якорями к планировочным элементам разметки

Эта процедура используется, чтобы изменять положение и размер объектов,
прикрепленных якорями к ячейкам разметки. Координатную систему и ориентацию
объекта, прикрепленного к планировочному элементу разметки, можно изменить.
Также можно определить смещения точки вставки и размеров и указать, должен ли
менять размеры объект после изменения размеров ячейки.

Дважды щелкните на прикрепленном якорем объекте.

На палитре свойств разверните список "Основные", а затем - меню
"Положение в ячейке".

2914 | Глава 32 Якоря

СОВЕТ

Доступ к командам изменения положения закрепленного

якорем объекта возможен также из контекстного меню. Выберите
закрепленный якорем объект, щелкните правой кнопкой мыши и
выберите "Якорь к планировочному элементу". В подменю выберите
нужную команду для изменения положения закрепленного якорем
объекта относительно планировочного элемента сетки.

Нажмите "Якорь".

Измените положение или ориентацию прикрепленных якорем объектов.

то...

Если требуется...

задайте смещение точки вставки по
осям

или

указать смещение от объекта до
планировочного элемента,

укажите "По центру ячейки".

прикрепить объект к центру плани-
ровочного элемента,

укажите "Использовать координат-
ную систему ячейки".

чтобы прикрепленный якорем объ-
ект использовал систему координат
планировочного элемента,

удалите отметку опции "Использо-
вать координатную систему ячейки"

чтобы прикрепленный якорем объ-
ект не использовал систему коорди-
нат планировочного элемента,

и задайте нормали

или

при-

крепленного якорем объекта.

укажите "Обратить X", "Обратить Y"
или "Обратить Z".

отразить объект относительно осей

или

Укажите, как изменять размеры прикрепленного якорем объекта, чтобы
он не выходил за кромки планировочного элемента.

то...

Если требуется...

отметьте "Изменять размеры".

изменять размеры объекта при
каждом изменении размеров ячей-
ки,

удалите отметку "Изменять разме-
ры".

не изменять размеры объекта при
каждом изменении размеров ячей-
ки,

Изменение положение и размера объектов, прикрепленных якорями к планировочным элементам

разметки | 2915

то...

Если требуется...

введите соответствующее отрица-
тельное значение в поле "Смещение
размеров".

задать расстояние между прикреп-
ленным якорем объектом и плани-
ровочным элементом,

введите соответствующее положи-
тельное значение в поле "Смещение
размеров".

увеличить прикрепленный якорем
объект за пределы ячейки,

Нажмите "ОК".

Прикрепление объектов к другим планировочным
элементам

Можно прикрепить объект якорем к другой ячейке той же разметочной или
объемно-планировочной сетки, а также и к другой сетке.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к планировочному элементу" и перетащите
его в рабочее пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

CellAnchor

Введите

(выбрать планировочный элемент) и выберите объект.

Нажмите

ENTER

Выберите ячейку, к которой собираетесь прикрепить якорем объект.

Объект перемещается к новому планировочному элементу. Если новая
ячейка отличается по размерам от исходной, происходит
соответствующее изменение размеров объекта.

ПРИМЕЧАНИЕ

Также можно перетащить объект, если требуется

переместить прикрепленный якорем объект к иному планировочному
элементу той же разметочной или объемной сетки.

2916 | Глава 32 Якоря

Копирование объектов по всем планировочным элементам
разметки

Эта процедура используется для копирования объектов по всем ячейкам разметки.
Можно выбрать AD-объект и вместо прикрепления его вручную к планировочному
элементу разметки скопировать объект и прикрепить якорем по копии к каждой
ячейке разметочной или объемно-планировочной сетки.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к планировочному элементу" и перетащите
его в рабочее пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

CellAnchor

Для копирования прикрепленного якорем объекта в каждый
планировочный элемент разметочной или объемной сетки введите

(копировать в каждую ячейку).

Выберите объект.

Выберите разметочную или объемную сетку, которую требуется
скопировать, и прикрепите к ней якорем объект.

Если имеющийся объект уже прикреплен к каким-либо планировочным
элементам, то будет предложено указать, следует ли пропустить ячейки,
к которым уже прикреплены якорями некоторые объекты. Введите

(да), чтобы не допустить дублирования прикрепленных якорями
объектов в таких планировочных элементах.

Работа с якорями к объемно-планировочным
элементам

Можно использовать якоря к объемно-планировочным элементам для прикрепления
объектов к объемам в 3D объемно-планировочным сеткам. Перемещение объекта,
который прикреплен якорем к объемной сетке, ограничивается этой объемной
сеткой.

Копирование объектов по всем планировочным элементам разметки | 2917

Если объект прикрепляется якорем к объемно-планировочному элементу внутри
объемной сетки, объект меняет размеры, чтобы вписаться в размер
объемно-планировочного элемента. Если изменяют размеры самого
объемно-планировочного элемента (объема), нужно решить, должен ли
прикрепленный якорем объект подвергаться соответствующим изменениям или же
он должен сохранить свой исходный размер.

Добавление якорей к объемно-планировочным элементам

Эта процедура используется, чтобы добавлять якоря к объемно-планировочным
элементам. Можно добавлять к объектам якоря к объемно-планировочным элементам
для их связи с объемными сетками.

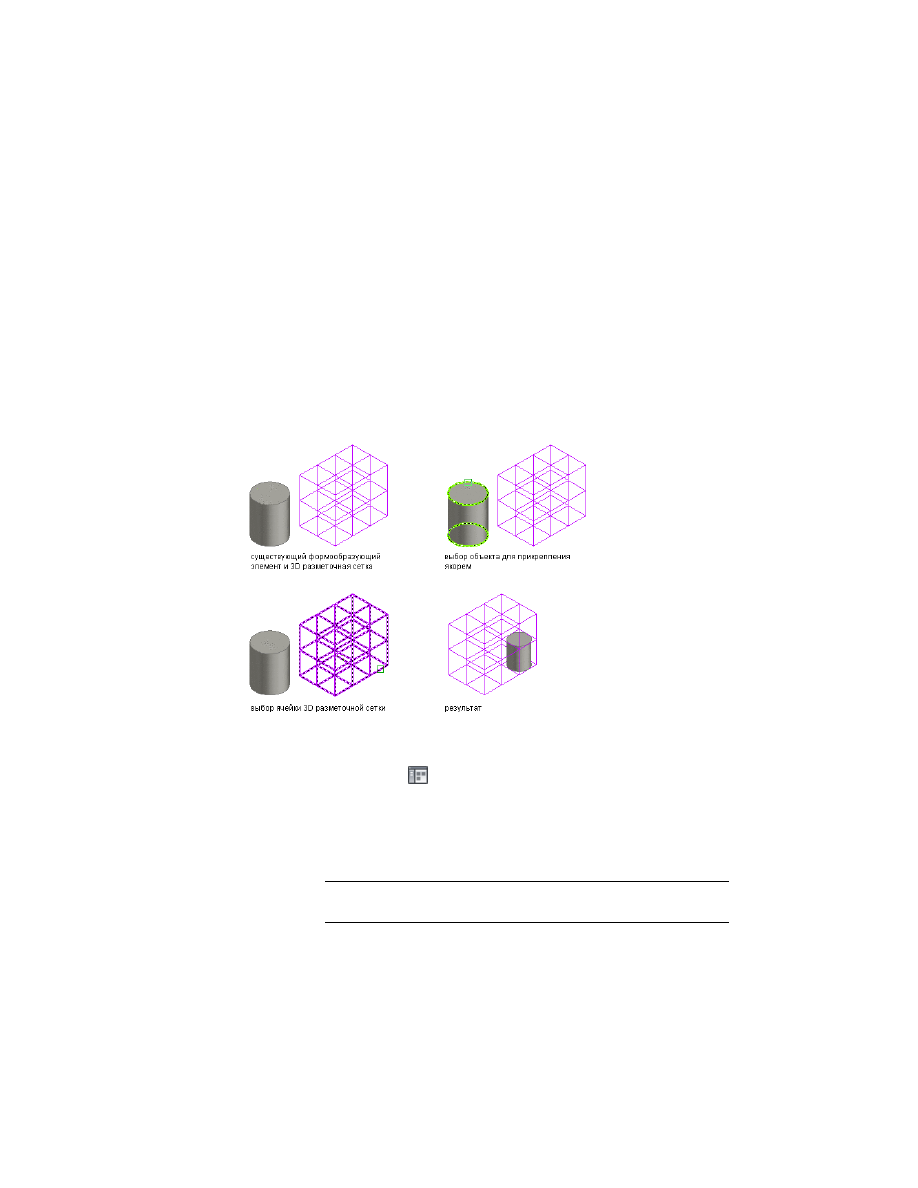

Прикрепление якорем объекта к объемной сетке

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к объемно-планировочному элементу" и
перетащите его в рабочее пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

VolumeAnchor

2918 | Глава 32 Якоря

Введите

(прикрепить объект) и выберите тот объект, который следует

прикрепить.

Задайте точку на объемно-планировочном элементе из объемной сетки
или рядом с ним.

Объект автоматически масштабируется, чтобы заполнить весь
объемно-планировочный элемент.

Нажмите

ENTER

Изменение положение и размера объектов, прикрепленных
якорями к объемно-планировочным элементам

Эта процедура используется, чтобы изменять положение и размер объектов,
прикрепленных якорями к объемно-планировочным элементам. Координатную
систему и ориентацию объекта, прикрепленного к объемно-планировочному
элементу, можно изменить. Также можно определить смещения точки вставки и
размеров и указать, должен ли менять размеры объект после изменения размеров
объемно-планировочного элемента.

Дважды щелкните на прикрепленном якорем объекте.

На палитре свойств разверните список "Основные", а затем - меню
"Положение в объемно-планировочном элементе".

СОВЕТ

Доступ к командам изменения положения закрепленного

якорем объекта возможен также из контекстного меню. Выберите
закрепленный якорем объект, щелкните правой кнопкой мыши и
выберите "Якорь к объемно-планировочному элементу". В подменю
выберите нужную команду для изменения положения закрепленного
якорем объекта относительно объемно-планировочного элемента
сетки.

Нажмите "Якорь".

Измените положение или ориентацию прикрепленных якорем объектов.

то...

Если требуется...

задайте смещение точки вставки по
осям

или

указать смещение от объекта до
объемно-планировочного элемента,

выберите "Центр узла".

прикрепить объект к центру объем-
но-планировочного элемента,

Изменение положение и размера объектов, прикрепленных якорями к объемно-планировочным

элементам | 2919

то...

Если требуется...

укажите "Использовать координат-
ную систему узла".

чтобы прикрепленный якорем объ-
ект использовал систему координат
объемной сетки,

удалите отметку опции "Использо-
вать координатную систему узла" и

чтобы прикрепленный якорем объ-
ект использовал систему координат
объемной сетки,

задайте нормали

или

прикреп-

ленного якорем объекта.

укажите "Обратить X", "Обратить Y"
или "Обратить Z".

отразить объект относительно осей

или

Укажите, как изменять размеры прикрепленного якорем объекта, чтобы
он не выходил за кромки объемно-планировочного элемента.

то...

Если требуется...

отметьте "Изменять размеры".

изменять размеры объекта при
каждом изменении размеров объем-
но-планировочного элемента,

удалите отметку опции "Изменять
размеры".

не изменять размеры объекта при
каждом изменении размеров объем-
но-планировочного элемента,

введите соответствующее отрица-
тельное значение в поле "Смещение
размеров".

задать расстояние между прикреп-
ленным якорем объектом и объем-
но-планировочным элементом,

введите соответствующее положи-
тельное значение в поле "Смещение
размеров".

увеличить прикрепленный якорем
объект за пределы объемно-плани-
ровочного элемента,

Нажмите "ОК".

Прикрепление объектов к другим объемно-планировочным
элементам

Эта процедура используется, чтобы прикрепить объекты к иному
объемно-планировочному элементу. Закрепленный якорем объект можно прикрепить

2920 | Глава 32 Якоря

к другому объемно-планировочному элементу в той же объемной сетке или же в
другой объемной сетке.

ПРИМЕЧАНИЕ

Если нужно переместить прикрепленный якорем объект в другой

объемно-планировочный элемент из той же объемной сетки, можно его перетащить.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к объемно-планировочному элементу" и
перетащите его в рабочее пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

VolumeAnchor

Введите

(выбрать объемно-планировочный элемент) и выберите

прикрепленный якорем объект.

Нажмите

ENTER

Выберите объемно-планировочный элемент, к которому планируется
прикрепить якорем объект.

Объект перемещается к новому объемно-планировочному элементу.
Если новый объемно-планировочный элемент отличается по размерам
от исходного, происходит соответствующее изменение размеров
объекта.

Копирование объектов по всем объемно-планировочным
элементам разметки

Эта процедура используется для копирования объектов по всем
объемно-планировочным элементам разметки. Можно выбрать AD-объект и, вместо
прикрепления его вручную к разметочному узлу, скопировать и закрепить якорем
по одной его копии на каждом объемно-разметочном элементе объемной сетки.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Копирование объектов по всем объемно-планировочным элементам разметки | 2921

Перейдите к узлу "Каталог инструментов"

➤

"Параметрическая

компоновка и закрепление".

Выберите инструмент "Якорь к объемно-планировочному элементу" и
перетащите его в рабочее пространство.

ПРИМЕЧАНИЕ

Также можно ввести в командной строке

VolumeAnchor

Для копирования прикрепленного якорем объекта в каждый
объемно-планировочный элемент объемной сетки введите

(копировать в каждый объемно-планировочный элемент).

Выберите объект, который собираетесь копировать, и прикрепите его
якорем к каждому объемно-планировочному элементу в объемной
сетке.

Выберите объемную сетку.

Если имеющийся объект уже прикреплен к каким-либо
объемно-планировочным элементам, возникнет предложение указать,
следует ли пропустить объемы, к которым уже прикреплены якорями
некоторые объекты. Введите

(да), чтобы не допустить дублирования

прикрепленных якорями объектов в таких объемно-планировочных
элементах.

Освобождение и размещение прикрепленных
якорями объектов

Прикрепленные якорями объекты можно освобождать и размещать. Освобождайте
объект, закрепленный якорем на другом объекте, чтобы удалить взаимосвязь между
объектами. Задавайте положение прикрепленного якорем объекта, чтобы сместить
его с объекта, на котором он закреплен.

Освобождение прикрепленных якорями объектов

Эта процедура используется, чтобы снять объекты с якорей и удалить связь,
определяемую креплением якорем. Любой прикрепленный якорем объект можно
освободить, в том числе перила, которые прикреплены якорем к объекту лестница,
или окно, которое закреплено якорем на стене.

■

Щелкните правой кнопкой мыши прикрепленный якорем объект и выберите
<Тип> "Якорь"

➤

"Освободить".

2922 | Глава 32 Якоря

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 11
