AutoCAD Architecture 2011. Руководство пользователя (глава 29-35)

то...

Если требуется...

выберите блок, щелкните "Удалить"
и нажмите "ОК".

удалить существующий компонент
блока,

Чтобы позиционировать блок в вдоль оси X элемента, выберите
параметр "Положение вдоль (x)" .

Задайте смещение точки вставки блока в направлениях

Укажите, хотите ли вы повторять отображение блока вдоль оси X
элемента.

то...

Если требуется...

выберите "Повтор отображения
блока".

повторить отображение блока
вдоль оси X элемента,

введите значения "Смещения от на-
чала" и "Смещения от конца".

сместить повторяющиеся блоки от
начальной или конечной точки
элемента,

введите значение параметра "Интер-
вал".

задать промежуток между повторя-
ющимися блоками,

выберите "Вписать" и выберите
"Равномерно".

увеличить промежуток между повто-
ряющимися блоками так, чтобы
точка вставки последнего блока
оказалась в конце длины отступа от
конца элемента,

выберите "Вписать" и выберите
"Масштабировать".

масштабировать блок так, чтобы
границы всех блоков вписались
между смещениями от начала и от
конца,

Укажите, отражать блок относительно

или

то...

Если требуется...

выберите "Обратить по X".

создать отражение блока относи-
тельно оси

выберите "Обратить по Y".

создать отражение блока относи-
тельно оси

Отображение компонентов пользовательского блока несущего элемента | 2827

то...

Если требуется...

выберите "Обратить по Z".

создать отражение блока относи-
тельно оси

Дважды нажмите "ОК".

Кроме того, между элементами можно добавлять смещения с целью отобразить их
так, как это обычно делается в плане каркасов на виде сверху. Помните, что флажок
"Использовать смещения элементов" применяется только к смещениям начала и
конца. Значение смещения под флажком применяется только к несущим раскосам
и позволяет смещать их по горизонтали, так чтобы они были видны даже в тех
случаях, когда они расположены прямо под балкой.

Задание смещений для несущего элемента в виде "План
без подробностей"

Данная процедура предназначена для задания значений смещения выбранного
несущего элемента в экранном представлении "План без подробностей".

Добавление смещений между элементами позволяет отобразить их так, как это
обычно делается в плане каркасов на виде сверху. Помните, что флажок "Использовать
смещения элементов" применяется только к смещениям начала и конца.

Дважды щелкните кнопкой мыши на несущем элементе.

На вкладке "Отображение" палитры свойств в разделе "Общие" для
отображения компонента должно быть выбрано *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

несущим элементам данного чертежа, установите флажок
"Стандартный параметр чертежа". Чтобы применить изменения ко
всем несущим элементам данного стиля, выберите "Стиль несущего
элемента:<имя стиля>". Для получения дополнительной информации
о стилях см. раздел

Стили несущих элементов

на стр. 2844.

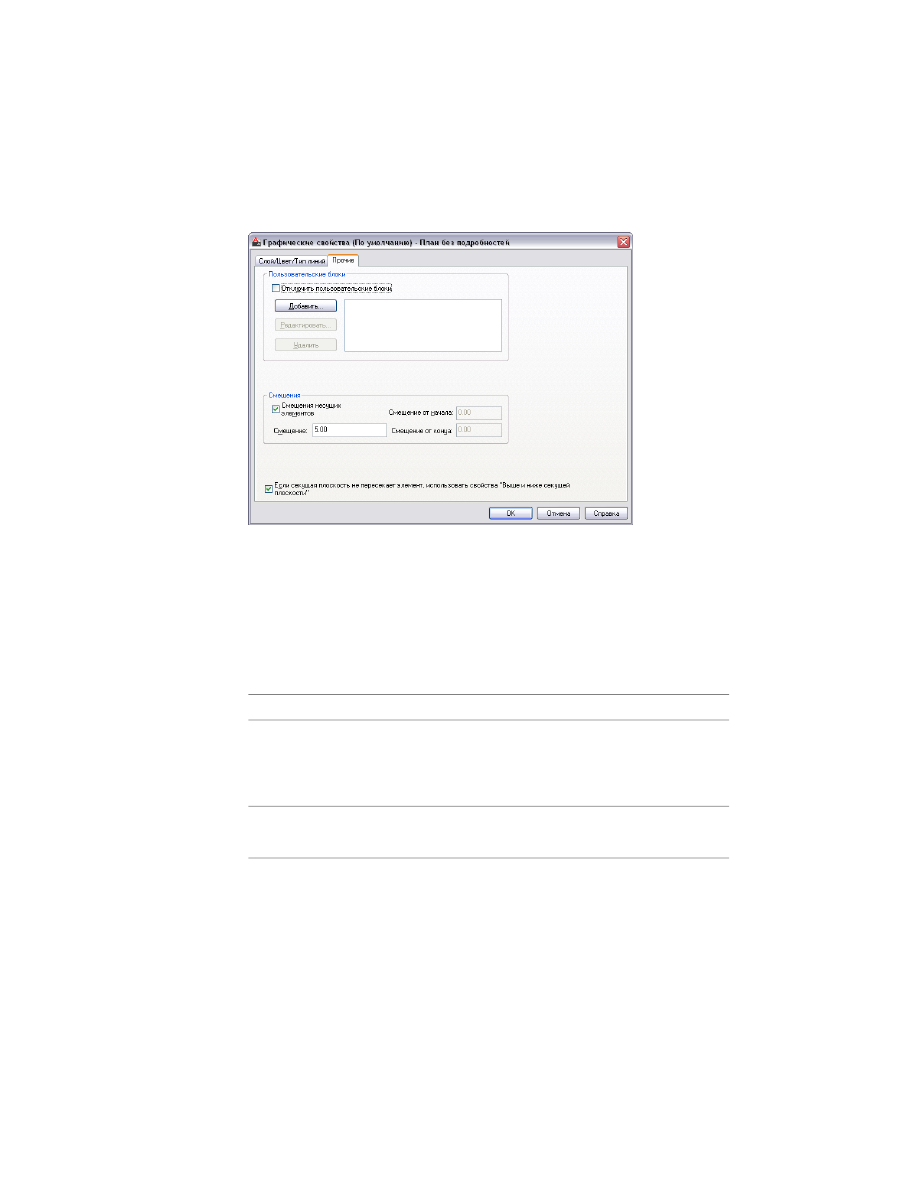

Для параметра "Экранное представление" выберите "План без
подробностей".

При необходимости разверните "Графические свойства

объекта"

➤

"Дополнительные" и щелкните

(Смещения).

2828 | Глава 31 Несущие элементы

Для параметра "Смещения несущих элементов" укажите, следует ли
использовать для данного элемента смещения от начала и смещения
от конца.

Если параметр "Смещения несущих элементов" выбран не был, введите
значения для параметров "Смещение от начала" и "Смещение от конца".

Для параметра "Смещение" введите величину смещения по горизонтали,
которая будет использоваться для того, чтобы сделать видимыми
несущие раскосы, когда они расположены непосредственно под балкой.

Нажмите "OK".

Прикрепление к несущему элементу гиперссылок,
комментариев и файлов

Данная процедур предназначена для того, чтобы присоединить к несущему элементу
гиперссылки и справочные файлы. Кроме того, примечания можно редактировать,
а справочные файлы редактировать или отсоединять от несущего элемента.

Дважды щелкните кнопкой мыши на несущем элементе.

На палитре свойств выберите вкладку "Расширенные данные".

Нажмите "Гиперссылка".

Задайте ссылку и нажмите "ОК".

Выберите установку параметров "Примечаний".

Введите примечание и нажмите "OK".

Выберите установку параметров "Справочных документов" и
присоедините, отредактируйте или отсоедините файл ссылок:

то...

Если требуется...

нажмите кнопку

, выберите файл

и нажмите "Открыть".

присоединить файл ссылок,

введите требуемый текст "Описа-
ния" к документу.

отредактировать описание файла
ссылок,

дважды щелкните кнопкой мыши на
имени файла, чтобы запустить при-
ложение.

отредактировать справочный файл,

выберите имя файла и нажмите
"Удалить".

отключить файл ссылок,

Прикрепление к несущему элементу гиперссылок, комментариев и файлов | 2829

Нажмите "ОК".

Работа с телами-модификаторами несущих
элементов

Для добавления или вычитания в телах-модификаторах используется трехмерная
(3D) геометрия объекта, например формообразующий элемент или композиционная
группа. Тело-модификатор можно также использовать для замены несущего элемента.

Если тело-модификатор создается из объекта, можно удалить исходный объект.
Однако, если создан сложный объект, например композиционная группа, состоящая
из нескольких формообразующих элементов, то может понадобиться сохранять
объект на чертеже до тех пор, пока не появится уверенность, что получены
правильные результаты для несущего элемента.

Добавление тела-модификатора к несущему элементу

Данная процедура используется для того, чтобы создать тело-модификатор и добавить
его к несущему элементу.

Можно создать трехмерное (3D) тело-модификатор на основе формообразующего
элемента, композиционной группы или любого другого AD-объекта с
формообразованием. Можно также создавать тела-модификаторы из блоков или
тел ACIS, образующих трехмерные тела. Перед тем как определить объект в качестве
тела-модификатора, необходимо поместить объект в требуемое место на чертеже.

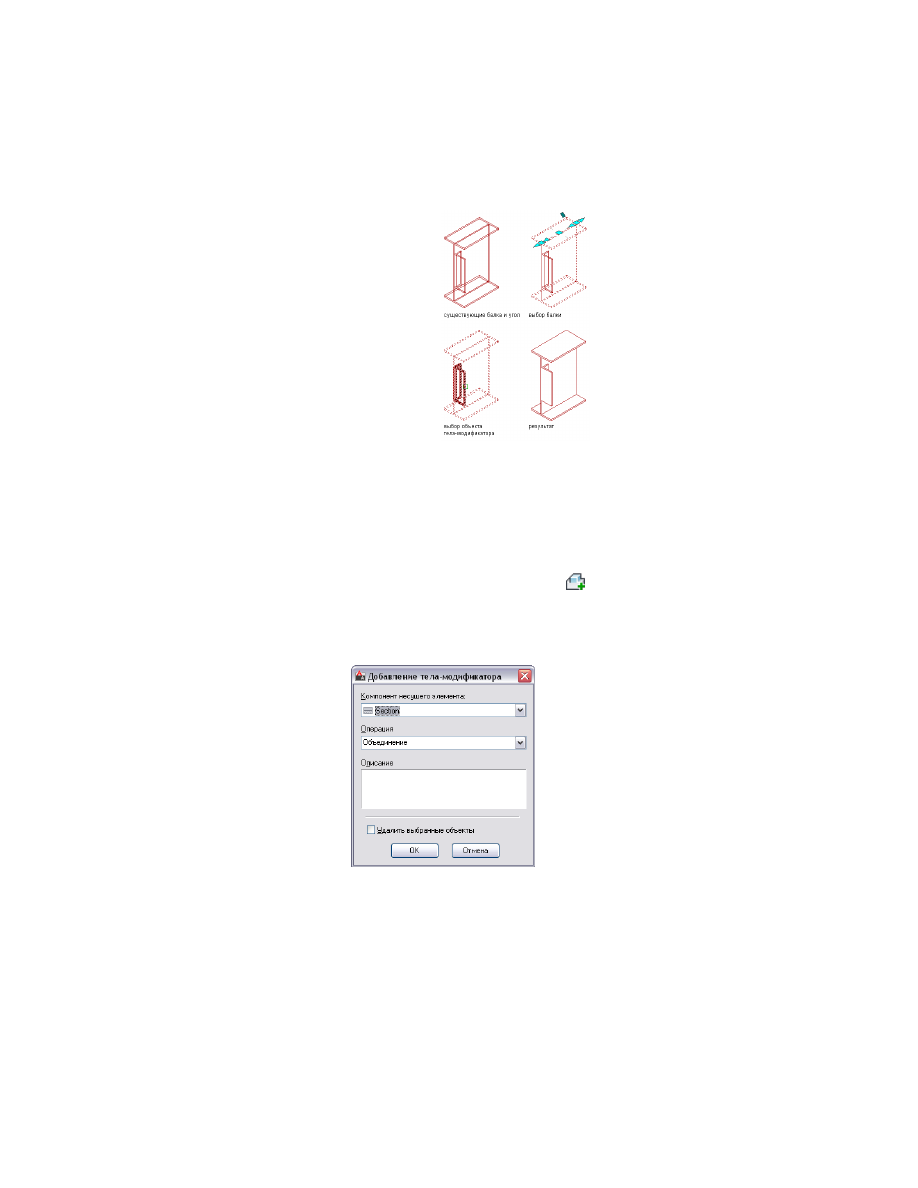

На рисунке ниже показано, как использовать угол в качестве тела-модификатора
для добавления к балке.

2830 | Глава 31 Несущие элементы

Добавление тела-модификатора к несущему элементу

Поместите объект на место, в которое требуется добавить
тело-модификатор к несущему элементу.

Выберите несущий элемент, который требуется изменить с помощью
тела-модификатора.

Выберите вкладку "Несущий элемент"

➤

панель

"Редактирование"

➤

раскрывающийся список

"Тела-модификаторы"

➤

"Добавить"

Выберите объект для добавления к несущему элементу.

В диалоговом окне "Добавление тела-модификатора" выберите в поле
"Операция" значение "Объединение".

Введите описание тела-модификатора.

Добавление тела-модификатора к несущему элементу | 2831

Выберите "Стереть выбранные объекты", если сохранение исходного
объекта не требуется, или отмените данную опцию, чтобы сохранить
объект в чертеже.

Нажмите "OK".

Вычитание тела-модификатора из несущего элемента

Данная процедура используется для того, чтобы создать трехмерное (3D)
тело-модификатор и вычесть его из несущего элемента.

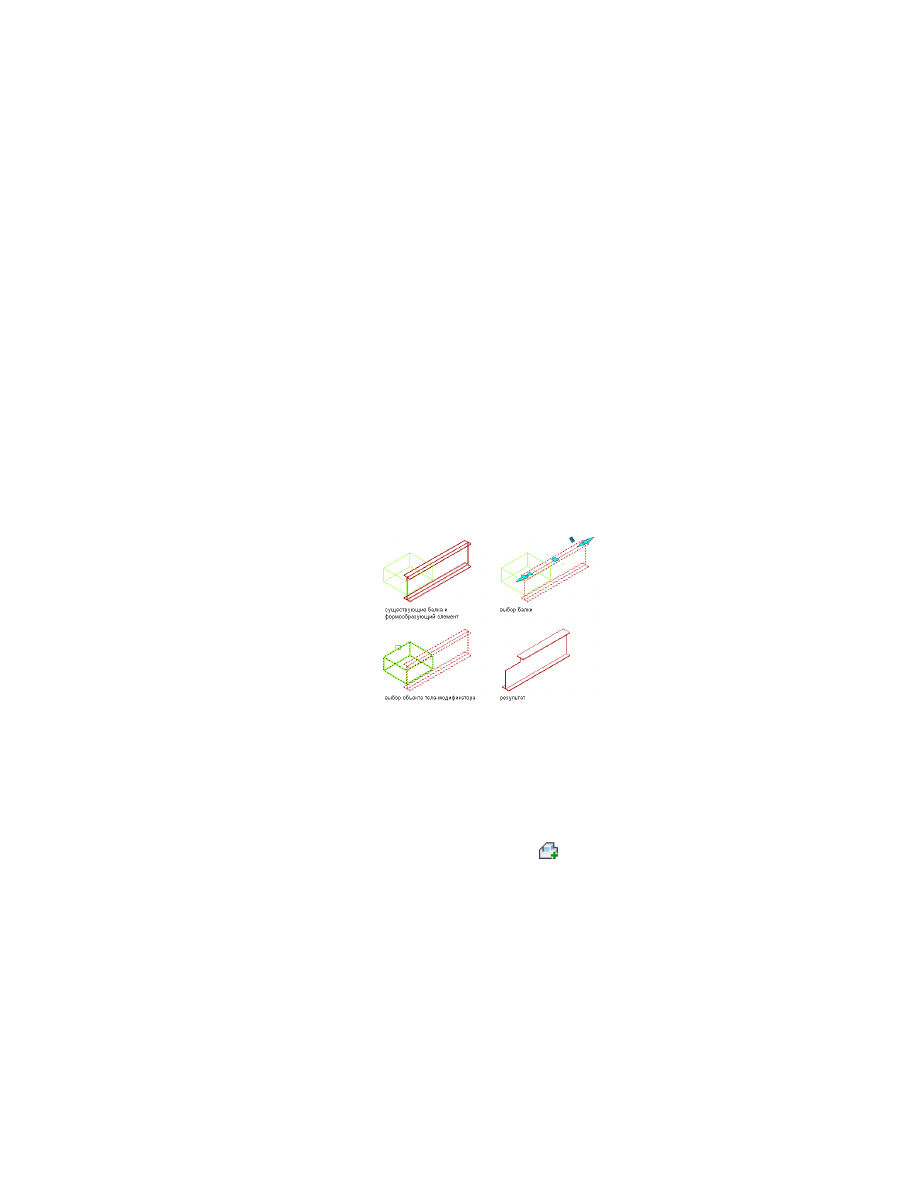

На рисунке ниже показано, как использовать формообразующий элемент "ящик" в
качестве тела-модификатора, чтобы обхватить балку.

Вычитание тела-модификатора из несущего элемента

Поместите объект на место, в котором требуется вычесть
тело-модификатор из несущего элемента.

Выберите несущий элемент, который требуется изменить с помощью
тела-модификатора.

Выберите вкладку "Несущий элемент"

➤

панель

"Редактирование"

➤

раскрывающийся список

"Тела-модификаторы"

➤

"Добавить"

Выберите объект для вычитания из несущего элемента.

2832 | Глава 31 Несущие элементы

В диалоговом окне "Добавление тела-модификатора" выберите в поле
"Операция" значение "Вычитание".

Введите описание тела-модификатора.

Нажмите "OK".

Замена несущего элемента телом-модификатором

Данная процедура используется для того, чтобы создать трехмерное (3D)
тело-модификатор и заменить несущий элемент модификатором.

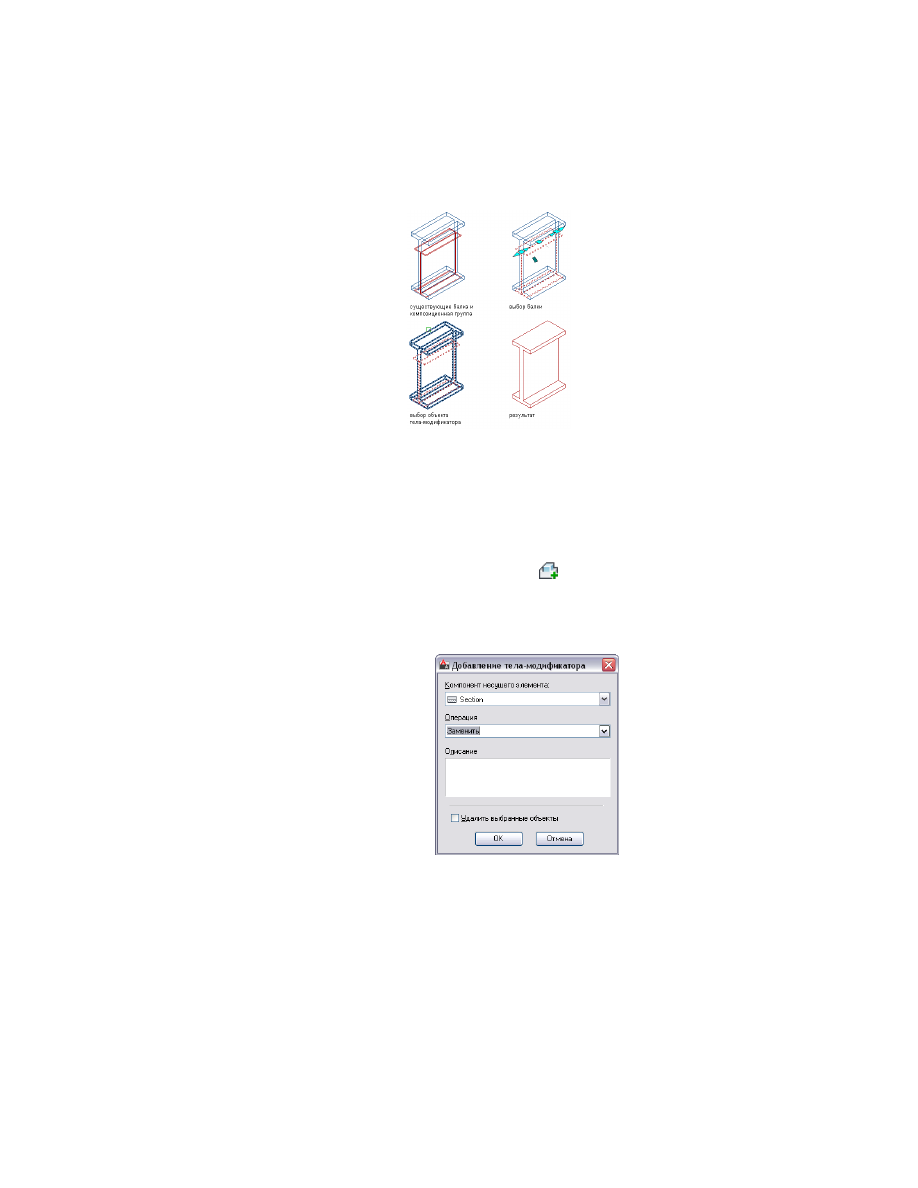

На рисунке ниже показано, как использовать композиционную группу в качестве
тела-модификатора, чтобы заменить балку.

Замена несущего элемента телом-модификатором | 2833

Замена несущего элемента телом-модификатором

Поместите объект на место, в котором требуется заменить несущий
элемент телом-модификатором.

Выберите несущий элемент, который требуется изменить с помощью
тела-модификатора.

Выберите вкладку "Несущий элемент"

➤

панель

"Редактирование"

➤

раскрывающийся список

"Тела-модификаторы"

➤

"Добавить"

Выберите объект для замены несущего элемента.

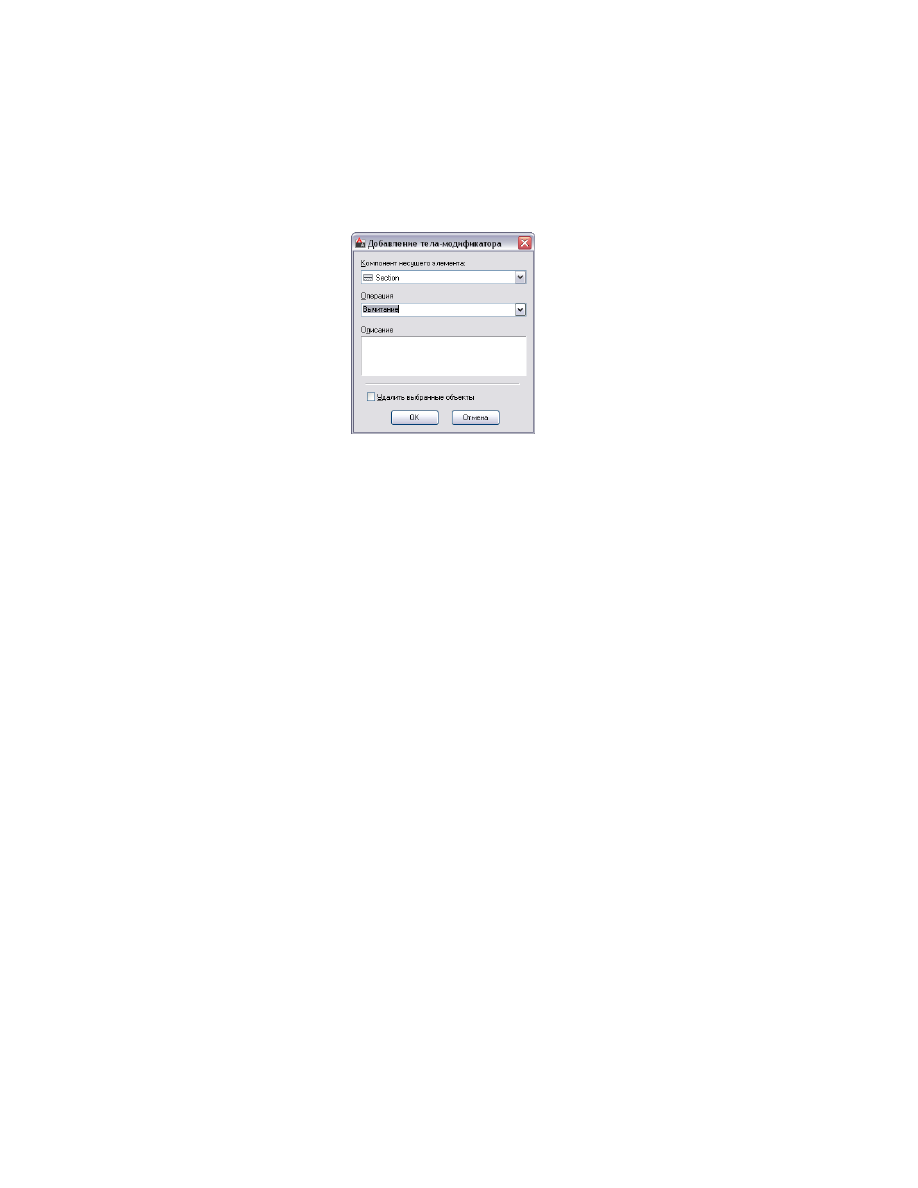

В диалоговом окне "Добавление тела-модификатора" выберите в поле
"Операция" значение "Заменить".

Введите описание тела-модификатора.

2834 | Глава 31 Несущие элементы

Нажмите "OK".

Редактирование геометрии тела-модификатора

Данная процедура используется для того, чтобы отредактировать форму
тела-модификатора, присоединенного к несущему элементу. Редактирование тел
выполняется с помощью ручек редактирования граней, логических команд
добавления/удаления других объектов к/из тела-модификатора, а также других
команд редактирования, предназначенных для изменения формы тел.

Выберите несущий элемент с телом-модификатором, в который
требуется внести изменения.

Выберите вкладку "Несущий элемент"

➤

панель

"Редактирование"

➤

раскрывающийся список

"Тела-модификаторы"

➤

"Редактирование по месту"

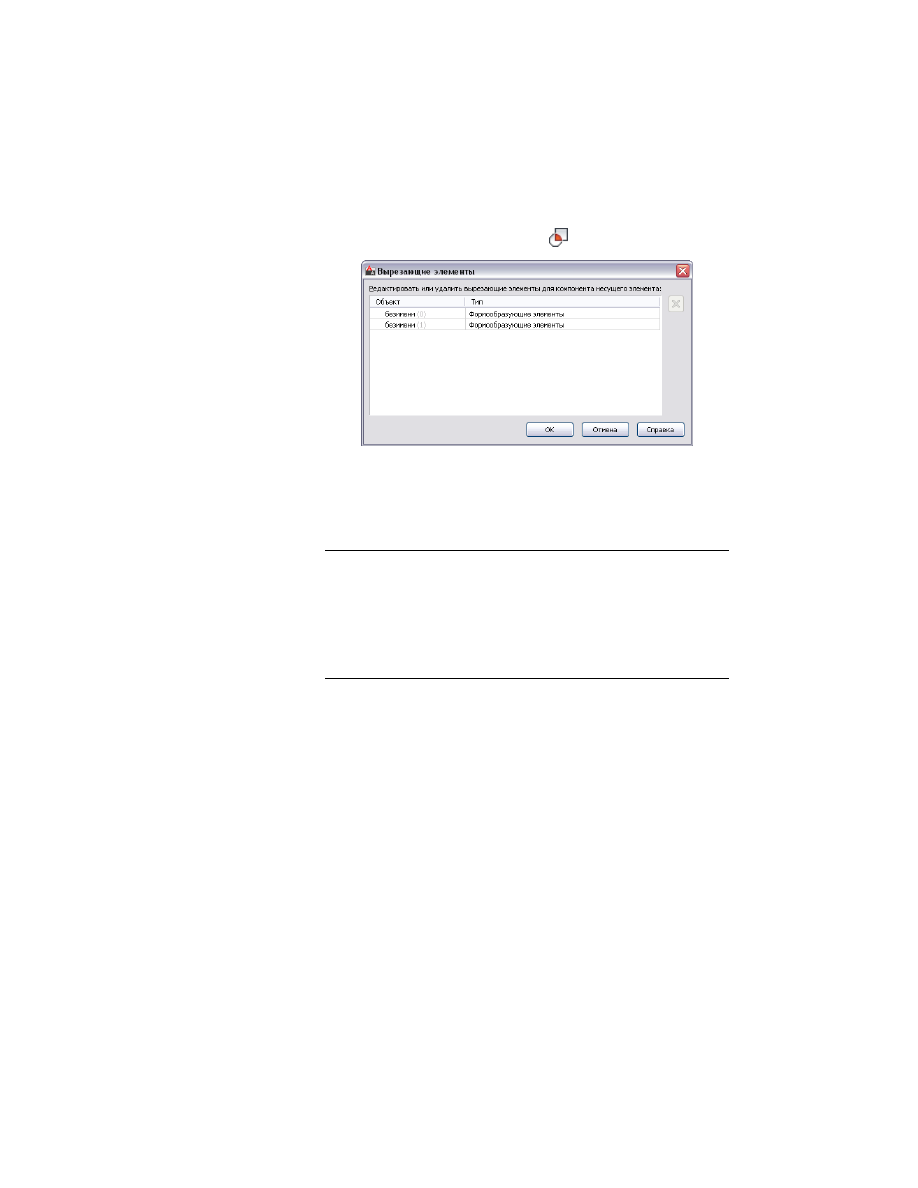

Создается временная форма, позволяющая редактировать геометрию
тела-модификатора. Если стена содержит несколько тел-модификаторов,
формообразующий элемент создается для каждого тела-модификатора.
Если объект в исходном виде не являлся формообразующим элементом
(например, если в качестве тела-модификатора использовалось
перекрытие), то объект становится временным формообразующим
элементом произвольной формы, грани которого можно редактировать.

ПРИМЕЧАНИЕ

После выполнения задачи редактирования может

потребоваться снова выбрать форму для выполнения другой задачи
редактирования.

Выберите тело-модификатор.

то …

Если требуется…

выберите тело-модификатор. Чтобы
активизировать ручки изменения

изменить форму тела-модификато-
ра, являющегося формообразую-

кромок грани, выберите ручку гра-

щим элементом произвольной
формы,

ни. Переместите ручки на требуе-
мые позиции. Продолжите редакти-
рование других граней таким же
образом.

Редактирование геометрии тела-модификатора | 2835

то …

Если требуется…

выберите тело-модификатор. Выбе-
рите ручки и передвиньте их таким

изменить форму тела-модификато-
ра, являющегося обычным формо-
образующим элементом,

образом, чтобы изменить форму
тела-модификатора. Ручки предо-
ставляются в соответствии с формо-
образующим элементом, использу-
емым в качестве тела-модификато-
ра, и текущего направления проек-
ции на экране.

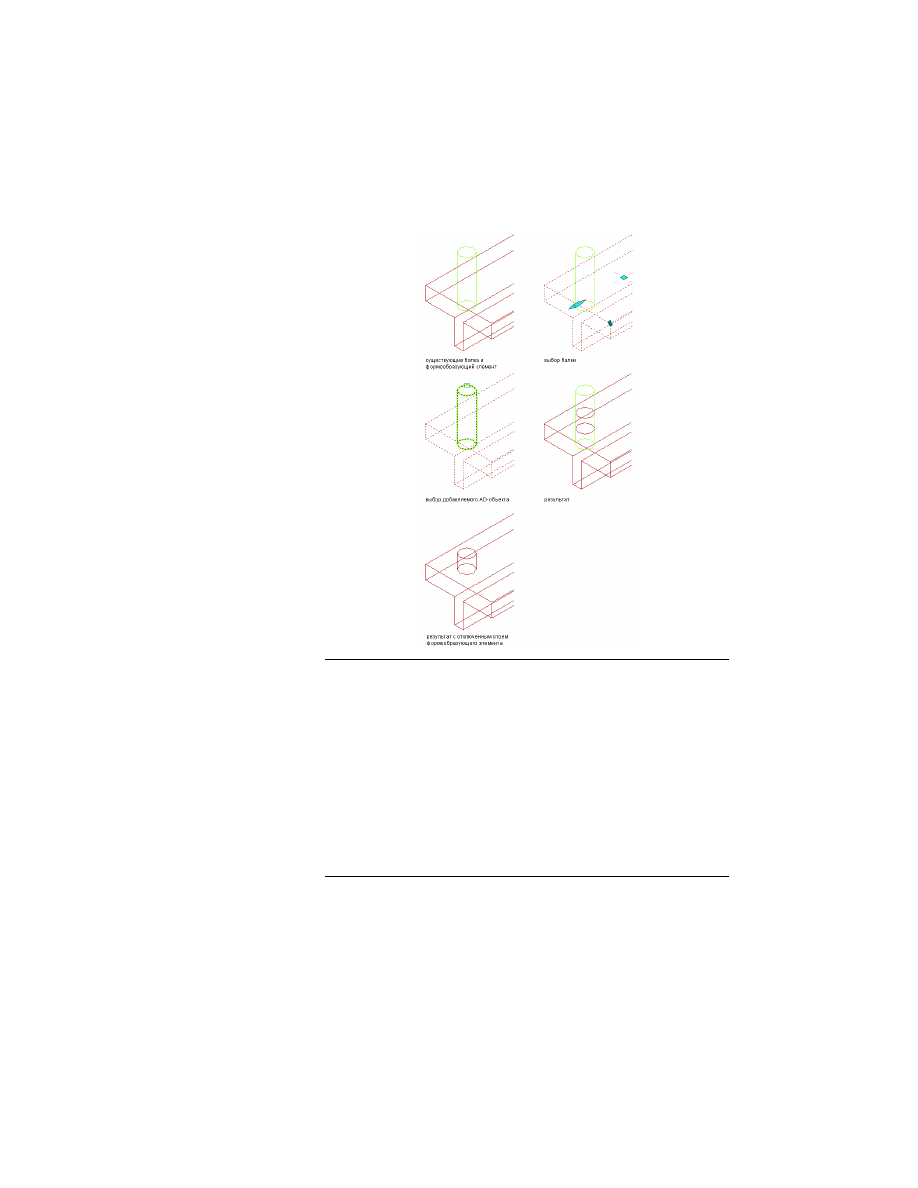

поместите объект на то место, где
он должен располагаться. Выберите

добавить объект к телу-модифика-
тору,

тело-модификатор и щелкните на
вкладке "Редактирование по ме-

сту"

➤

панели "Редактирова-

ние"

➤

раскрывающемся списке

"Логические операции"

➤

"Объеди-

нить"

. Выберите объект и на-

жмите

ENTER

. Введите

(да), чтобы

сохранить объект в чертеже, или
нажмите

ENTER

, если объект надо

стереть.

поместите объект на то место, где
он должен располагаться. Выберите

вычесть объект из тела-модифика-
тора,

тело-модификатор и щелкните на
вкладке "Редактирование по ме-

сту"

➤

панели "Редактирова-

ние"

➤

раскрывающемся меню

"Логические операции"

➤

"Вычесть"

. Выберите объект и нажмите

ENTER

. Введите

(да), чтобы сохра-

нить объект в чертеже, или нажмите

ENTER

, если объект надо стереть.

поместите объект на то место, где
он должен располагаться. Выберите

создать тело-модификатор, получа-
ющееся при пересечении исходного

тело-модификатор и щелкните на

тела-модификатора с другим объек-
том,

вкладке "Редактирование по ме-

2836 | Глава 31 Несущие элементы

то …

Если требуется…

сту"

➤

панели "Редактирова-

ние"

➤

раскрывающемся меню

"Логические операции"

➤

"Пере-

сечь"

. Выберите объект и на-

жмите

ENTER

. Введите

(да), чтобы

сохранить объект в чертеже, или
нажмите

ENTER

, если объект надо

стереть.

выберите тело-модификатор и
щелкните на вкладке "Редактирова-

обрезать тело-модификатор,

ние по месту"

➤

панели "Редактиро-

вание"

➤

"Обрезать плоскостью"

. Задайте точки, определяющие

плоскость обрезки, и выберите сто-
рону тела-модификатора, которую
надо обрезать. Обрезанное тело-
модификатор преобразуется в
формообразующий элемент произ-
вольной формы.

выберите тело-модификатор и
щелкните на вкладке "Редактирова-

разделить поверхность тела-моди-
фикатора на две поверхности,

ние по месту"

➤

панели "Редактиро-

вание"

➤

"Разделить грань"

Укажите точки, определяющие
кромку, образующийся при разделе-
нии поверхности.

выберите тело-модификатор и на-
жмите кнопку вкладки "Редактиро-

объединить две поверхности, нахо-
дящиеся в одной и той же плоско-
сти, в одну поверхность,

вание по месту"

➤

панели "Редакти-

рование"

➤

"Объединить грани"

. Выберите кромку, разделяющую
две поверхности, находящиеся в
одной и той же плоскости.

выберите объект, образующий тело-
модификатор, и нажмите

DELETE

удалить тело-модификатор,

Редактирование геометрии тела-модификатора | 2837

Сохранение или отмена изменений.

то …

Если требуется…

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

ка"

➤

"Отмена"

восстановить для тела-модификато-
ра его исходную форму,

щелкните вкладку "Контекстное ре-

дактирование"

➤

панель "Прав-

сохранить изменения в теле-моди-
фикаторе,

ка"

➤

"Готово"

. Геометрия тела

модификатора определяется отре-
дактированным формообразующим
элементом.

Управление телами-модификаторами

Данная процедура используется для того, чтобы изъять трехмерные (3D)
тела-модификаторы из несущего элемента. Можно выбрать другую операцию или
же ввести или отредактировать описания тел-модификаторов.

ПРИМЕЧАНИЕ

Процедуру удаления тела-модификатора из несущего элемента и

восстановления тела-модификатора в качестве формообразующего элемента,
который можно редактировать или применять к другим несущий элементам, см.
в

Восстановление тела-модификатора в качестве формообразующего элемента

на

стр. 2839.

Выберите несущий элемент, который требуется изменить.

Выберите вкладку "Несущий элемент"

➤

панель

"Редактирование"

➤

раскрывающийся список

"Тела-модификаторы"

➤

"Тело-модификатор"

Выберите тело-модификатор и измените его параметры.

то...

Если требуется…

выберите другой несущий элемент.

применить тело-модификатор к
другому несущему элементу,

2838 | Глава 31 Несущие элементы

то...

Если требуется…

выберите в качестве "Операции"
другую операцию:

изменить операцию, используемую
для применения тела-модификатора
к несущему элементу,

■

Для добавления тела-модифика-
тора к несущему элементу выбе-
рите "Добавление".

■

Выберите "Вычитание" для вы-
читания формы тела-модифика-
тора из несущего элемента

■

Чтобы заменить несущий эле-
мент телом-модификатором,
выберите "Заменить".

выберите тело-модификатор и на-

жмите

удалить тело-модификатор из несу-
щего элемента,

щелкните "Описание", введите текст
и нажмите

ENTER

ввести описание тела-модификато-
ра,

Нажмите "OK".

Восстановление тела-модификатора в качестве
формообразующего элемента

Данная процедура используется для удаления тела-модификатора из несущего
элемента и добавления его в чертеж в качестве формообразующего элемента.
Восстановление тела-модификатора на формообразующем элементе позволяет
изменить его форму, как для формообразующего элемента, и затем заново добавить
его к несущему элементу в качестве тела-модификатора. Можно также восстановить
тело-модификатор на формообразующем элементе таким образом, что применение
тела-модификатора на несущем элементе сохраняется. Это удобно в тех случаях,
когда требуется создать другие несущие элементы той же формы.

Если в качестве объекта для создания тела-модификатора использовался обычный
формообразующий элемент, то после восстановления получается тот же
формообразующий элемент. Например, в результате восстановления
формообразующего элемента "цилиндр" получается формообразующий элемент
"цилиндр". Однако, если тело-модификатор создавалось из другого объекта (например
перекрытия) или редактировалось с использованием логических операций или

Восстановление тела-модификатора в качестве формообразующего элемента | 2839

команд редактирования поверхности, то тело-модификатор восстанавливается в
виде формообразующего элемента произвольной формы.

Выберите несущий элемент, который требуется изменить.

Выберите вкладку "Несущий элемент"

➤

панель

"Редактирование"

➤

раскрывающийся список

"Тела-модификаторы"

➤

"Восстановить"

3 ПРИМЕЧАНИЕ

Данная процедура восстанавливает все

тела-модификаторы, присоединенные к несущему элементу.

Создание формообразующих элементов из тел-модификаторов.

то...

Если требуется…

нажмите

ENTER

создать формообразующие элемен-
ты из тел--модификаторов, оставляя
при этом тела-модификаторы при-
соединенными к несущему элемен-
ту,

введите

(да) и нажмите

ENTER

удалить из несущего элемента

все

тела-модификаторы и создать фор-
мообразующие элементы из их
форм,

Работа с вырезающими элементами несущих
конструкций

Можно вносить изменения в геометрию несущих элементов путем использования
другого объекта для создания вырезающего элемента в пределах несущей
конструкции. Например, можно создать отверстие в несущем элементе. В отличие
от объекта, применяемого для добавления отверстия, который не соединяется с
несущим элементом и может быть удален после добавления отверстия, объект,
используемый для создания вырезающего элемента, остается частично или полностью
встроенным в несущий элемент, вырезая и заменяя часть его геометрии. Все
вырезающие элементы в этом смысле являются вычитаемыми, но функция,
используемая для их создания ("Добавить" или "Вычесть"), определяет, будет ли
внешний контур вырезающего элемента включен или исключен из внешнего контура
несущего элемента на виде сверху.

2840 | Глава 31 Несущие элементы

Создание вырезающих элементов несущих конструкций

Для создания вырезающих элементов несущих конструкций используйте следующую
процедуру. Как правило, после создания вырезающих элементов несущих конструкций
производится замораживание слоя с данными объектами. При перемещении или
редактировании объектов выполняется соответствующее обновление несущего
элемента.

ПРИМЕЧАНИЕ

Объект, используемый в качестве вырезающего элемента, не

включается в "Площадь" при выполнении команды СПИСОК или в результат запроса
спецификации.

Для создания вырезающих элементов для несущих конструкций:

Создайте один или несколько объектов в том месте, где требуется
разместить вырезающий элемент относительно несущего элемента.

Выберите несущий элемент.

Выберите вкладку "Несущий элемент"

➤

панель

"Редактирование"

➤

раскрывающийся список "Вырезающие

элементы"

➤

"Добавить"

Создание вырезающих элементов несущих конструкций | 2841

Выберите объекты для использования в качестве вырезающих элементов
и нажмите

ENTER

ПРИМЕЧАНИЕ

AD-объекты из файлов внешних ссылок (xref) можно

добавлять к несущему элементу в качестве вырезающих элементов,
если выполняются следующие условия:

■

объект представляет собой 3D тело

■

файл xref найден

■

файл xref доступен для чтения/записи

■

файл xref не заблокирован и не открыт другим пользователем

■

файл xref загружен

2842 | Глава 31 Несущие элементы

Удаление вырезающих элементов несущих конструкций

Используйте эту процедуру для удаления вырезающего элемента из несущего
элемента. Следует иметь в виду, что удаляется только вырезающий элемент; объект,
из которого этот элемент был создан, остается на чертеже.

Выберите несущий элемент.

Выберите вкладку "Несущий элемент"

➤

панель

"Редактирование"

➤

раскрывающийся список "Вырезающие

элементы"

➤

"Удалить"

Выберите объекты для удаления в качестве вырезающих элементов и
нажмите

ENTER

ПРИМЕЧАНИЕ

Вырезающие элементы можно также удалять с

помощью средств диалогового окна "Вырезающие элементы".
Подробную информацию см. в разделе

Редактирование вырезающих

элементов несущих конструкций

на стр. 2843.

Редактирование вырезающих элементов несущих
конструкций

Объекты, используемые в качестве вырезающих элементов в несущих элементах,
можно редактировать, как и любые другие объекты, с помощью ручек, инструментов
на вкладке "Несущий элемент", команд контекстного меню или палитры свойств.
При перемещении или редактировании объектов выполняется соответствующее
обновление несущего элемента. Кроме того, с помощью представленной ниже
процедуры можно изменять параметр, в соответствии с которым вырезающий элемент
будет добавляться к внешнему контуру или вырезаться из внешнего контура несущего
элемента на виде сверху.

Выберите несущий элемент.

Удаление вырезающих элементов несущих конструкций | 2843

Выберите вкладку "Несущий элемент"

➤

панель

"Редактирование"

➤

раскрывающийся список "Вырезающие

элементы"

➤

"Вырезающие элементы"

В диалоговом окне "Вырезающие элементы" нажмите на ячейке
"Внешний контур стен", значение которой требуется изменить, и
выберите другое значение из ниспадающего меню.

Нажмите "ОК".

ПРИМЕЧАНИЕ

Это диалоговое окно также используется для удаления

вырезающего элемента посредством нажатия правой кнопки мыши
на ячейке "Объект" или "Тип" и выбора "Удалить". Альтернативный
способ - использование контекстного меню несущего элемента. При
удалении вырезающего элемента происходит удаление связи несущего
элемента с объектом, который использовался для создания этого
элемента. Сам объект не удаляется из чертежа.

Стили несущих элементов

Стиль несущего элемента - это группа свойств, приписанных несущему элементу и
определяющих форму и другие характеристики несущего элемента. Стили несущих
элементов можно использовать для представления стандартных типов несущих
элементов для конкретных работ и чертежей, а также для создания локальных
(принятых на фирме) стандартов. После того, как стиль несущих элементов будет
создан или модифицирован, несущие элементы, использующие этот стиль, будут
обладать параметрами и характеристиками, присущими этому стилю.

Обычно стили несущих элементов создаются из Каталога несущих элементов или
при помощи Мастера стилей несущих элементов и перетаскиваются из окна
"Диспетчер стилей" на инструментальную палитру. Кроме того, можно создавать

2844 | Глава 31 Несущие элементы

собственные стили несущих элементов для пользовательских несущих элементов,
которые нельзя взять из каталога или создать при помощи Мастера. Более подробную
информацию см. в разделе

Создание пользовательских несущих элементов

на стр.

2863.

Создание инструментов из стилей несущих элементов

Из любого стиля несущего элемента можно создать инструмент несущего элемента.
Обычно требуется создать инструменты несущих элементов из стилей, созданных в
Каталоге несущих элементов или при помощи Мастера стиля несущих элементов.
Тем не менее, можно создать инструмент несущего элемента и из стиля, созданного
в Диспетчере стилей. Можно сохранить стиль в файле чертежа и создать инструмент
несущего элемента при помощи этого стиля. Затем можно задать параметры по
умолчанию для любого несущего элемента, созданного при помощи этого
инструмента. Более подробную информацию см. в разделе

Создание инструментов

несущих элементов

на стр. 2748.

Управление стилями несущих элементов

Чтобы создать, скопировать, отредактировать или удалить стили несущих элементов,
необходим доступ к Диспетчеру стилей. Диспетчер стилей обеспечивает в AutoCAD
Architecture центральную точку, в которой можно работать со стилями сразу
нескольких чертежей и шаблонов. Дополнительную информацию об использовании
Диспетчера стилей см. в разделе

Обзор Диспетчера стилей

на стр. 932.

Создание стиля несущего элемента в Диспетчере стилей

Данная процедура используется для создания стиля несущего элемента в Диспетчере
стилей. Можно создать стиль со свойствами, заданными по умолчанию, скопировав
существующий стиль. После того, как стиль создан, его свойства можно
отредактировать, адаптировав его характеристики к своим нуждам.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили несущих элементов".

Создайте стиль несущего элемента.

то...

Если требуется...

Щелкните правой кнопкой на пунк-
те "Стили несущих элементов" и
выберите "Создать".

создать стиль со стандартными
свойствами,

Создание стиля несущего элемента в Диспетчере стилей | 2845

то...

Если требуется...

щелкните правой кнопкой на стиле
несущего элемента, который требу-

создать стиль на основании суще-
ствующего стиля,

ется скопировать, и выберите "Копи-
ровать". Щелкните правой кнопкой
и выберите "Вставить".

Введите имя нового стиля несущего элемента и нажмите

ENTER

Отредактируйте новый стиль несущего элемента.

то...

Если требуется...

нажмите на вкладку "Общие" и вве-
дите описание.

ввести описание стиля,

выберите вкладку "Правила проек-
тирования" и установите или сними-

определить, будет ли осуществлять-
ся автоматическая обрезка элемен-

те флажок "Обрезать элементы авто-

том с этим стилем существующих

матически". При создании новых

элементов, когда он добавляется к

стилей эта опция выбирается по

чертежу, и будут ли его плоскости

умолчанию. Настройка может быть

обрезки откорректированы автома-

переопределена в свойствах объек-
та или инструмента.

тически, если редактирование осу-
ществляется непосредственно с
помощью ручки или если ее конеч-
ные точки двигаются в ответ на ре-
дактирование с помощью ручки
логически связанного элемента,

см.

Создание пользовательских не-

сущих элементов

на стр. 2863.

изменить правила проектирования
стиля, чтобы создать пользователь-
ский несущий элемент,

см.

Спецификация материалов стиля

несущих элементов

на стр. 2847.

указать материалы для компонентов
стиля,

см.

Задание графических характери-

стик стиля несущего элемента

на

стр. 2850.

задать штриховку, свойства секущей
плоскости и другие графические
свойства стиля,

см.

Определение классификаций

для стиля несущего элемента

на стр.

2861.

добавить к стилю несущего элемен-
та классификации,

2846 | Глава 31 Несущие элементы

то...

Если требуется...

см. раздел

Присоединение примеча-

ний и файлов к стилю несущего
элемента

на стр. 2862.

добавить примечания и файлы к
стилю,

Нажмите "OK".

Если требуется назначить стиль несущему элементу, перетащите стиль
из Диспетчера стилей на инструментальную палитру.

В дальнейшем можно переименовать инструмент и указать для него
другие свойства, как описано в

Создание инструментов несущих

элементов

на стр. 2748.

Нажмите "ОК".

Спецификация материалов стиля несущих элементов

Несущий элемент состоит из ряда компонентов, графические свойства которых
можно определять, назначая для каждого компонента соответствующие материалы.
Когда стилю несущего элемента приписываются материалы, то для каждого
физического компонента несущего элемента назначается один материал. Материалы
должны быть назначены для компонентов в каждом экранном представлении, где
требуется использование материалов.

Если вместо графических свойств материала требуется пользоваться графическими
свойствами стиля несущего элемента, то назначение материалов в графических
свойствах стиля несущих элементов можно отключить.

Определения материалов состоят из графических компонентов, соответствующих
типам компонентов объектов. Например, компонент материала "Линии" используется
для всех линий объекта в виде сверху. Компонент материала "Штриховка поверхности"
используется для штрихования поверхностей всех объектов на видах трехмерной
(3D) модели и на видах спереди.

Спецификация материалов стиля несущих элементов | 2847

Материалы несущих элементов и компоненты экранных
представлений

В приведенной ниже таблице указаны компоненты материалов, соответствующие
каждому компоненту несущего элемента.

Компонент материала

Компонент несущего элемента

Вид спереди, Вид спереди с подробностями

Линии плана

Видимый компонент 1-10

Модель, Модель с подробностями, Модель
без подробностей

3D-тело

Компонент 1-10

План, План без подробностей, План с по-
дробностями, Представление в плане, План
с избирательным отображением

Линии плана

Видимый компонент 1-10

Штрихование плана

Штриховка 1-20

Отраженное изображение, Избирательное
отраженное изображение

Линии плана

Видимый компонент 1-10

Назначение материалов для стиля несущего элемента

Данная процедура используется для назначения материалов для отдельных
компонентов стиля несущего элемента. Когда материал для компонента несущего
элемента назначен, то компонент приобретает графические свойства материала, а
не стиля.

Материал можно назначить для любого физического компонента несущего элемента.
В графические свойства пользовательских компонентов и компонентов,
использующихся только как чисто символические графические конструкции,
материалы не входят. Например, все компоненты несущих элементов являются

2848 | Глава 31 Несущие элементы

физическими компонентами, которым можно назначать материалы. Соединение и
ось являются обозначениями, и им нельзя назначить материалы.

ПРИМЕЧАНИЕ

Если графические свойства компонента несущего элемента не

определены назначением материала, графические свойства стиля несущего
элемента можно изменить, как указано в

Задание графических характеристик стиля

несущего элемента

на стр. 2850.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили несущих элементов".

Выберите стиль, который хотите отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите кнопку

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите "По материалу" для любого компонента, которому необходимо
назначить материал, и нажмите "OK".

Если установка "По материалу" недоступна, отображение данного
компонента не может определяться материалом.

Перейдите на вкладку "Материалы".

Выберите изменяемый компонент и определение другого материала.

В текущем чертеже можно выбрать определение любого материала или,

нажав

, создать новое определение и назначить его какому-либо

компоненту.

ПРЕДУПРЕЖДЕНИЕ

Редактировать определения материалов в данном

диалоговом окне разрешается, но следует помнить, что любые
изменения, вносимые при этом в определении материала,
распространяются на все объекты, которым назначен данный
материал.

Нажмите "ОК".

Спецификация материалов стиля несущих элементов | 2849

Задание графических характеристик стиля несущего
элемента

В большинстве случаев можно приписать материалы компонентам несущего элемента
таким образом, чтобы внешний вид несущих элементов, принадлежащих одному и
тому же стилю, был единым в пределах всего чертежа и совместимым с другими
несущими элементами и объектами, в которых используются эти же материалы.

Если приписать материал компоненту нельзя, либо вы не хотите пользоваться
материалами, но хотите сохранить совместимость по виду несущих элементов одного
и того же стиля, то некоторые графические характеристики компонентов несущего
элемента можно указать в стиле несущего элемента:

■

Слой, цвет и тип линий компонентов несущего элемента

■

Штриховка, используемая с каждым компонентом

■

Высота плоскости сечения и отображение компонентов, относящихся к плоскости
сечения

■

Прочие сведения об экранном представлении несущего элемента, например,
добавляются ли к отображению несущего элемента пользовательские блоки

Также можно использовать вкладку "Отображение" палитры свойств для изменения
настройки свойств отображения для выбранного экранного компонента объекта в
текущем экранном представлении. Более подробную информацию см. в разделе

Использование палитры свойств для изменения графических свойств

на стр. 849.

Об экранном представлении несущих элементов

Геометрия несущего элемента создается формой, содержащейся в стиле несущий
элемента, выдавленного вдоль оси элемента. Геометрия каждой формы подразумевает
наличие различных уровней детализированности, благодаря чему несущий элемент,
определяемый данной формой, может быть представлен в различных видах. Если
посмотреть на экранное представление несущего элемента, то можно видеть, что
может быть более одного его представления. Каждое представление отображает
форму на разных уровнях детализированности.

Например, можно использовать такие представления несущего элемента в плане,
как "План", "План с подробностями", и "План без подробностей".

2850 | Глава 31 Несущие элементы

Разные уровни детализированности экранного представления несущего
элемента: "План с подробностями", "План без подробностей", "План"

В экранном представлении "План без подробностей" элемент отображается простыми
линиями и дугами. Экранное представление можно использовать для построения
схематического вида сверху, когда требуется изобразить колонну в виде одной линии.
Экранное представление "План без подробностей" включает в себя два компонента:
"Балка - усл. изоб." и "Раскос - усл. изоб." Чтобы изображения балок и раскосов были
представлены на экране различным образом, можно изменить такие графические
свойства этих компонент, как слой, цвет и тип линии. Чтобы отобразить элементы
так, как это обычно бывает нужно на схематических видах сверху, можно добавить
отступы между элементами, пользуясь для этого диалоговым окном переопределения
стиля данного экранного представления на вкладке "Прочие". Помните, что флажок
"Использовать смещения элементов" применяется только к смещениям начала и
конца. Значение смещения под флажком применяется только к несущим раскосам

Задание графических характеристик стиля несущего элемента | 2851

и позволяет смещать их по горизонтали, так чтобы они были видны даже в тех
случаях, когда они расположены прямо под балкой.

На экранных представлениях "План" и "План с подробностями" предыдущая колонна
отображается с использованием замкнутых полилиний. В обоих представлениях
отображается геометрия колонны, однако представление "План с подробностями"
более детальное, вплоть до отображения сопряжений. Представление "План"
используется для повышения производительности в ходе моделирования, а
представление "План с подробностями" - для более тщательной прорисовки.

В приведенных ниже таблицах перечислены экранные представления несущих
элементов и их применение.

используется, чтобы…

Экранное представление ...

показать вид спереди несущего элемента
с упрощенной геометрией; используется

"Вид спереди "

для повышения производительности труда
в ходе моделирования.

показать детальный вид спереди несущего
элемента.

"Вид спереди с подробностями"

показать оси выдавливания несущего эле-
мента и соединения между элементами.

"Логический вид"

Соединения между элементами устанавли-
ваются автоматически, когда они соприка-

2852 | Глава 31 Несущие элементы

используется, чтобы…

Экранное представление ...

саются конечными точками, или конечная
точка одного элемента соприкасается с
точкой на оси выдавливания другого.

показать несущий элемент в трехмерном
виде с упрощенной геометрией - для повы-

"Модель"

шения производительности труда в ходе
моделирования.

показать трехмерный несущий элемент со
всеми подробностями и в крупном масшта-
бе.

"Модель с подробностями"

дать двумерное изображение несущего
элемента менее детализировано, чем в

"План"

представлении "План с подробностями" -
для повышения производительности труда.
Здесь элементы отображаются как замкну-
тые полилинии, а не как линии и дуги, как
в представлении "План без подробностей".

дать двумерное изображение несущего
элемента во всех деталях.

"План с подробностями"

показать двумерный несущий элемент
простыми линиями и дугами для схематиче-

"План без подробностей"

ского вида сверху. Включает такие компо-
ненты, как "Балка - усл. изоб." и "Раскос -
усл. изоб.", чтобы различать балки и раско-
сы в виде сверху.

показать двумерный несущий элемент со
сплошной заливкой (poche), предназначен-

"Представление в плане"

ный для чертежей, представляющих вид "В
плане".

показать двумерный несущий элемент в
выделенной части избирательного отобра-

"Избирательное представление в плане"

жения пола, причем компоненты и штрихов-
ка элемента делаются гораздо светлее, чем
у ряда других объектов.

Задание графических характеристик стиля несущего элемента | 2853

используется, чтобы…

Экранное представление ...

показать двумерный несущий элемент на
отраженном плане потолка

"Отраженное представление"

показать двумерный несущий элемент в
выделенной части избирательного отражен-

"Избирательное отраженное представле-
ние"

ного плана потолка, причем компоненты и
штриховка элемента делаются гораздо
светлее, чем у ряда других объектов.

Задание слоя, цвета и типа линии для стиля несущего
элемента

Данная процедура используется для изменения следующих графических свойств
компонентов стиля несущего элемента:

■

Видимость (компонент включен или выключен)

■

По материалу (графические свойства экранного компонента определяются
назначенным ему материалом)

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

ПРИМЕЧАНИЕ

Если графические свойства компонентов определяются в стиле

несущего элемента путем назначения материала, то их можно изменить, отменив
опцию "По материалу". Можно также переопределить назначение материала,
выбрав другой материал. Более подробную информацию см. в разделе

Назначение

материалов для стиля несущего элемента

на стр. 2848.

ПРИМЕЧАНИЕ

Для многокомпонентных несущих элементов скрытые линии

рассчитываются для одной компоненты за один раз.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

2854 | Глава 31 Несущие элементы

Разверните узлы "Архитектура" и "Стили несущих элементов".

Выберите стиль несущего элемента, в который требуется внести
изменения.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите кнопку

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите изменяемый компонент, а затем другой параметр для данного
свойства.

Дважды нажмите "ОК".

Задание штриховки для компонентов стиля несущего
элемента

Данная процедура используется для задания штриховки компонентов стиля несущего
элемента. Несущие элементы отображаются со штриховкой только в таких экранных
представлениях, как "План", используемых в чертежах типа "Вид сверху" (в плане).

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили несущих элементов".

Выберите стиль несущего элемента, в который требуется внести
изменения.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите кнопку

Перейдите на вкладку "Штриховка".

Выберите компонент и щелкните кнопкой мыши в поле "По образцу".

Выберите штриховку для компонента:

то...

Если требуется...

выберите для параметра "Тип" зна-
чение "Стандартный", а затем выбе-
рите образец.

выбрать образец штриховки, имею-
щийся в программе,

Задание графических характеристик стиля несущего элемента | 2855

то...

Если требуется...

укажите для параметра "Тип" значе-
ние "Пользовательский" и введите

выбрать пользовательский образец,

имя пользовательского образца.
При необходимости нажмите "Об-
зор" и найдите папку с файлом
пользовательского образца.

выберите значение "Из линий" для
параметра "Тип" и удалите флажок
опции "Крест-накрест".

выбрать штриховку в одну сторону,

выберите значение "Из линий" для
параметра "Тип" и установите фла-
жок опции "Крест-накрест".

выбрать штриховку в обе стороны,

задайте для параметра "Тип" значе-
ние "Заливка".

выбрать сплошную заливку,

Нажмите "ОК".

Щелкните кнопкой мыши в поле "Масштаб" и введите значение,
определяющее способ повторения выбранного образца.

Выберите "Угол" и введите угол наклона штриховки выбранного образца.

Выберите "Ориентация" и укажите ориентацию штриховки:

то ...

Если требуется...

выберите значение "Объект".

ориентировать штриховку по объек-
ту, независимо от его поворота,

выберите "Глобально".

ориентировать штриховку в миро-
вой системе координат,

Дважды нажмите "ОК".

Задание высотной отметки секущей плоскости в стиле
несущего элемента,

Эта процедура используется для того, чтобы задать высотную отметку секущей
плоскости в стиле несущего элемента. Параметры секущей плоскости , задаваемые

2856 | Глава 31 Несущие элементы

в стиле несущего элемента, заменяют собой параметры плоскости сечения в любой
экранной конфигурации, примененной к видовому экрану.

ПРИМЕЧАНИЕ

Если секущая плоскость не пересекает несущий элемент, то

отображаются все видимые и скрытые компоненты. Если секущая плоскость
пересекает элемент, то отображается только сечение компонента несущих
элементов. Если не установлен флажок "Показывать разрезанными", они
представляют собой реальные формы элементов.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили несущих элементов".

Выберите стиль несущего элемента, в который требуется внести
изменения.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите кнопку

Нажмите вкладку "Прочее".

Выберите "Переопределить плоскость сечения в экранной
конфигурации".

Введите значение параметра "Высота секущей плоскости".

Дважды нажмите "OK".

Использование пользовательских блоков для добавления
графики к стилю несущего элемента

В отображение несущего элемента можно внести пользовательский блок - в качестве
компонента экранного представления. Например, к балкам можно добавить в качестве
пользовательских блоков ребра жесткости, а к элементам - углы подрезки.

Добавление ребер жесткости к балке

Задание графических характеристик стиля несущего элемента | 2857

Пользовательские блоки могут быть двумерными (2D) или трехмерными (3D). При
добавлении пользовательского блока можно задать некоторые правила размещения
и масштабирования новых компонентов. Каждый пользовательский блок входит
также в список компонентов графических свойств, благодаря чему его слой, цвет и
тип линии можно контролировать. Более подробную информацию см. в разделе

Добавление пользовательских блоков в стиль несущего элемента в качестве экранных
компонентов

на стр. 2858.

Следите за тем, чтобы свойства объектов, которые используются для создания
пользовательских блоков, были установлены на "ПОБлоку". В противном случае
управлять этими объектами через графические свойства будет нельзя. Подробная
информация о функции "ПОБлоку" приведена в разделе справочной системы
AutoCAD "Управление свойствами блока - цвет и тип линии".

Описание процедуры изменения этих графических свойств для всех несущих
элементов одного и того же стиля дано в

Задание графических характеристик стиля

несущего элемента

на стр. 2850.

Добавление пользовательских блоков в стиль несущего
элемента в качестве экранных компонентов

Эта процедура используется для добавления (или редактирования) пользовательских
компонент блоков в экранное представление стиля несущего элемента.

Создайте 2D или 3D блок для компонента, который требуется добавить
к несущему элементу.

Создайте блок в той же плоскости, где находится несущий элемент,
которым требуется воспользоваться для представления несущего
элемента. Подробнее о пользовательских блоках см.

Использование

пользовательских блоков для добавления графики к стилю несущего
элемента

на стр. 2857.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили несущих элементов".

Выберите стиль несущего элемента, в который требуется внести
изменения.

Перейдите на вкладку "Графические свойства".

В качестве текущего используется экранное представление с
полужирными символами.

2858 | Глава 31 Несущие элементы

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 9
