AutoCAD Architecture 2011. Руководство пользователя (глава 29-35)

Укажите смещения.

то...

Если требуется...

введите значение параметра "Сме-
щение от начала". Положительное

сместить колонну по ее оси выдав-
ливания в начальной точке колон-
ны,

значение укорачивает колонну по
ее оси, а отрицательное - удлиняет.

введите значение параметра "Сме-
щение от конца". Отрицательное

сместить колонну по ее оси выдав-
ливания в конечной точке колонны,

значение укорачивает колонну по
ее оси, а положительное - удлиняет.

Введите значение "Логической длины".

Логическая длина колонны - это ее длина (высота) перед применением
смещений.

Выберите "Да" или "Нет" для параметра "Указать поворот на экране".

то...

Если требуется...

выберите "Нет" в ответ на "Указать
поворот на экране", и введите зна-
чение параметра "Угол поворота".

задать поворот колонны перед тем,
как ее вставить,

выберите "Да" в ответ на "Указать
поворот на экране" и задайте значе-
ние угла, как указано на этапе 12.

задать поворот колонны после того,
как вставите ее,

Выберите "Да" для параметра "Указать поворот на экране" и задайте
угол поворота, как указано на этапе 10.

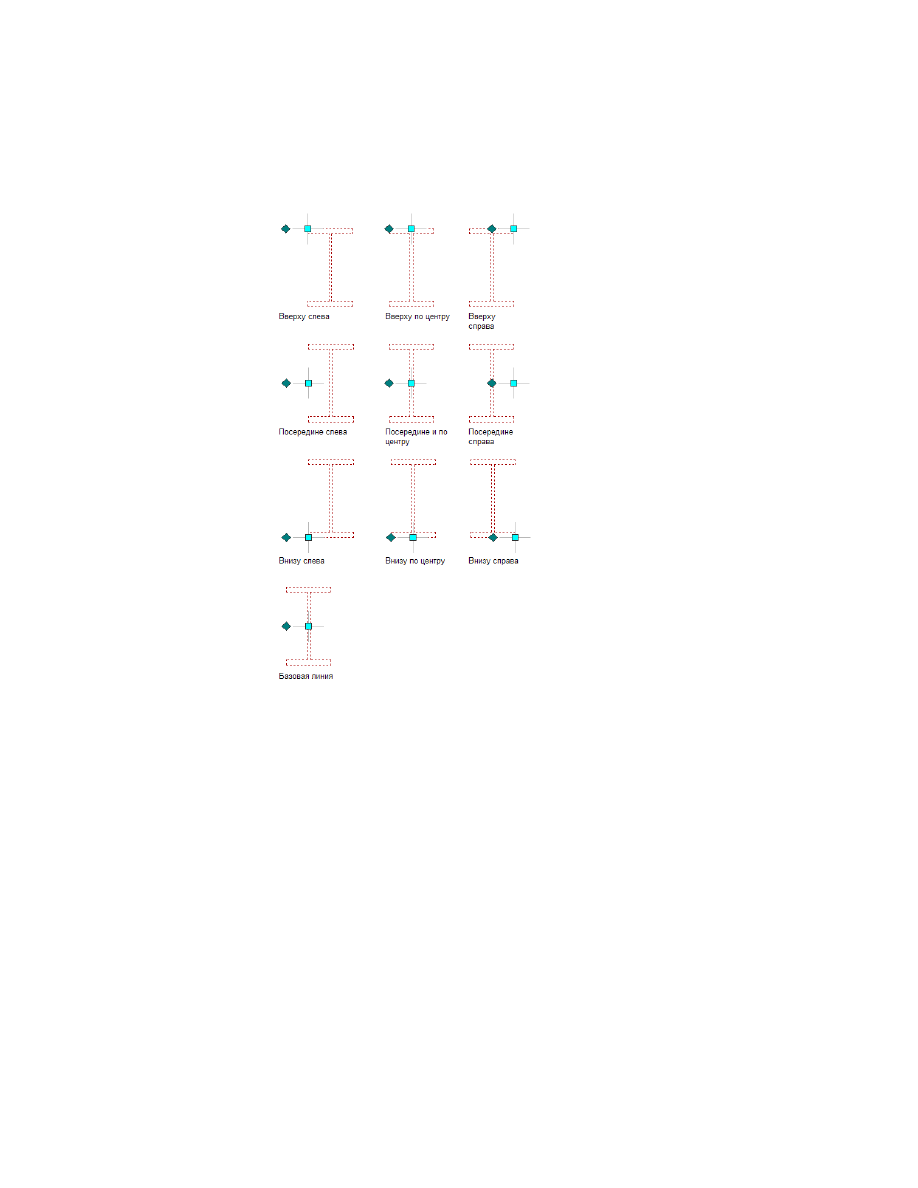

Задайте привязку колонны, то есть положение формы колонны
относительно ее оси выдавливания при рисовании колонны.

то...

Если требуется...

выберите для "Привязки" значение
"Базовая линия".

ПРИМЕЧАНИЕ

Это можно сде-

лать только для элементов, со-
зданным при помощи стилей из
Каталога несущих элементов.

расположить ось колонны вдоль
центроида формы колонны,

Создание колонны, закрепленной якорем на сетке, с параметрами, задаваемыми пользователем | 2795

то...

Если требуется...

выберите для привязки одно из де-
вяти положений.

расположить ось выдавливания ко-
лонны вдоль одного из девяти поло-
жений формы колонны,

СОВЕТ

После того как нужные параметры выбраны, палитру свойств

можно переместить или скрыть, что увеличит рабочую область
чертежа.

Задержите курсор над сеткой, чтобы сетка была подсвечена и появился
список опций добавления колонн. (Необходимо нажимать клавишу

Ctrl

для циклического переключения опций.)

Задайте точку вставки для колонны на сетке.

то...

Если требуется...

переместите курсор на узел (или
около него) и щелкните кнопкой

добавление колонны в соответству-
ющий узел сетки,

мыши. В узел, ближайший к положе-
нию курсора, добавляется колонна.

нажмите

Ctrl

и щелкните кнопкой

мыши.

добавление колонны во все узлы
сетки,

дважды нажмите клавишу

Ctrl

, пере-

двиньте курсор в ту точку, куда надо

добавление колонны в соответству-
ющую точку на или внутри сетки,

вставить колонну, и щелкните
кнопкой мыши. Если в качестве
значения параметра "Указать пово-
рот на экране" на палитре свойств
было выбрано "Да", то движением
курсора поверните колонну вокруг
ее оси выдавливания в требуемое
положение, после чего щелкните
кнопкой мыши; или же введите зна-
чение для угла поворота и нажмите

ENTER

Положительное значение соответ-
ствует повороту колонны против
часовой стрелки вокруг оси выдав-
ливания, если смотреть с конца
(верх) в начало (низ).

2796 | Глава 31 Несущие элементы

После окончания ввода колонн в сетку нажмите

Enter

для завершения

выполнения команды.

ПРИМЕЧАНИЕ

Сетки колонн, к которым прикреплены несколько

колонн, могут простираться дальше, чем ожидается для отображения
на экране. Это происходит оттого, что несущие элементы содержат
дополнительную информацию, которую можно использовать для
структурного анализа.

Создание несущего элемента из линии

Эта процедура используется для преобразования любых из перечисленных ниже
объектов в несущие элементы при помощи инструментов несущих элементов:

■

Дуги

■

Отрезки

■

Разомкнутые полилинии

■

Разомкнутые полилинии с дуговыми сегментами

ПРИМЕЧАНИЕ

Единственный способ создания дугового несущего элемента - это

преобразование дуги в несущий элемент. Дополнительную информацию о дуговых
несущих элементах см. в

О дуговых несущих элементах

на стр. 2811.

При использовании инструмента для преобразования линии в несущий элемент,
форма элемента определяется стилем, заданным в инструменте. Линия задает для
формы траекторию выдавливания. Для создания нескольких элементов можно
преобразовать несколько линий, для создания дуговых элементов - преобразовать
дуговые линии, а для создания многосегментных элементов - преобразовать
многосегментные линии.

Откройте инструментальную палитру, которая содержит необходимый
инструмент несущего элемента.

(Если надо, прокрутите список, пока не найдете нужный инструмент.)

Щелкните правой кнопкой мыши на инструменте несущего элемента
и выберите "Применить свойства инструмента"

➤

"Линии".

Выберите линию, которую хотите преобразовать, и нажмите

ENTER

Создание несущего элемента из линии | 2797

ПРИМЕЧАНИЕ

Нельзя преобразовать в несущий элемент замкнутую

полилинию (полилинию, начальный и конечный узлы которой
совпадают).

Открывается окно, соответствующее выбранному инструменту.

Для создания несущего элемента для каждого сегмента отмените флажок
"Один элемент на сегмент полилинии".

Чтобы стереть линию, выберите "Стереть геометрию разметки" и
нажмите "ОК".

При создании несущего элемента путем преобразования полилинии
исходная ориентация несущего элемента задается в ПСК, которая
является текущей на момент создания полилинии. Ориентацию можно
изменить путем настройки параметра элемента "Угол поворота".

Редактирование несущего элемента

После того как несущий элемент создан, можно изменить любые его свойства,
заданные в процессе создания, а также выполнить дополнительные изменения.
Можно изменить смещение начала и конца элемента, а также ввести или удалить
их. Можно изменить длину, привязку и расположение элемента, указывая,
поддерживается ли его соединение с другими несущими элементами. Можно изменить
радиус дугообразного несущего элемента.

Можно изменить геометрию несущего элемента путем обрезки. Изменяя тип несущего
элемента, можно превратить раскос в балку, а также колонну в раскос. Изменяя стиль
несущего элемента, можно изменить его форму.

AutoCAD Architecture предоставляет множество методов редактирования несущих
элементов:

■

Можно редактировать несущие элементы, используя непосредственно ручки для
изменения размеров и других физических характеристик.

■

При редактировании размера или угла с помощью экранных ручек можно вместо
того, чтобы перемещать ручку, ввести точное значение, воспользовавшись
функцией "Динамический ввод". Если данная функция активна (нажата кнопка

2798 | Глава 31 Несущие элементы

DYN в строке состояния приложения), то при выборе ручки появляется текстовое
поле для ввода требуемого значения соответствующего размера или угла.
Подробную информацию см. в разделе "Использование динамического ввода"
справочной системы AutoCAD.

■

Параметры несущих элементов можно изменять, пользуясь палитрой свойств.
Для изменения настройки свойств отображения для выбранного экранного
компонента объекта в текущем экранном представлении также можно
использовать вкладку "Отображение" палитры свойств. Более подробную
информацию см. в разделе

Использование палитры свойств для изменения

графических свойств

на стр. 849.

■

Можно использовать инструменты, имеющиеся на панели "Редактирование"
вкладки "Несущий элемент".

■

Команды редактирования можно выбирать из контекстного меню для выбранного
несущего элемента.

Редактирования несущих элементов с помощью ручек

Ниже процесс редактирования несущих элементов с помощью ручек иллюстрируется
чертежами и поочередным описанием операций.

ПРИМЕЧАНИЕ

Если значение автоматической обрезки (на палитре свойств)

установлено в положение "Да" для каждого из 2 связанных несущих элементов, то
применение любого вида ручки редактирования к любому элементу приведет к
образованию углового стыка между ними.

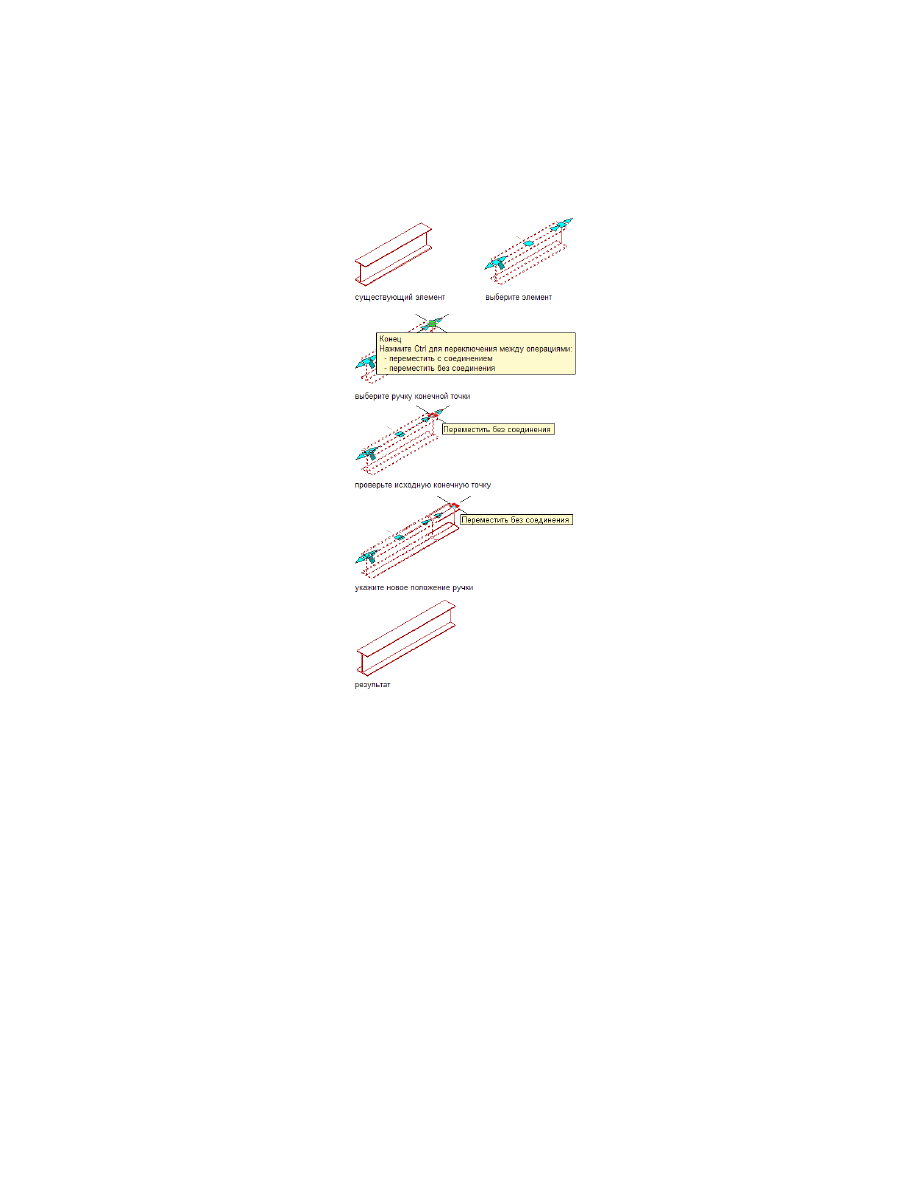

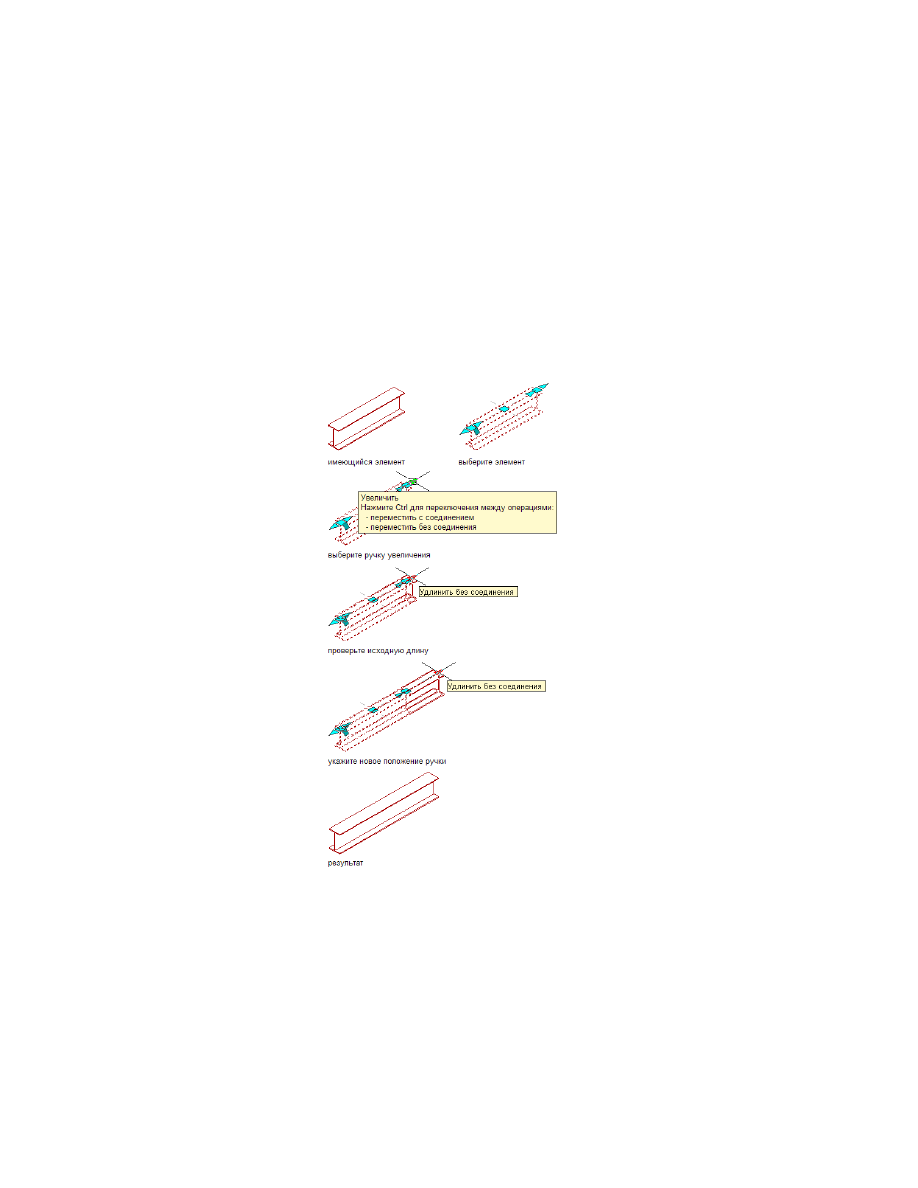

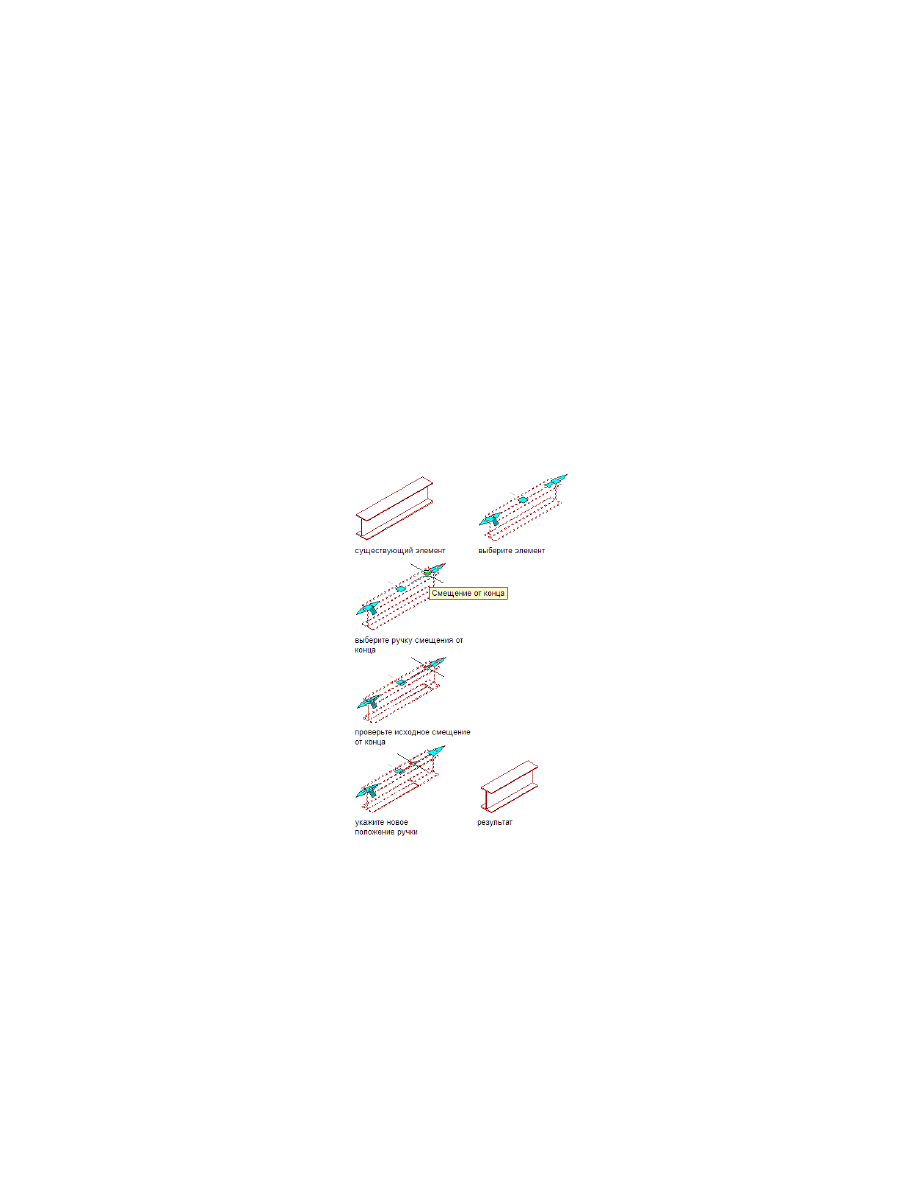

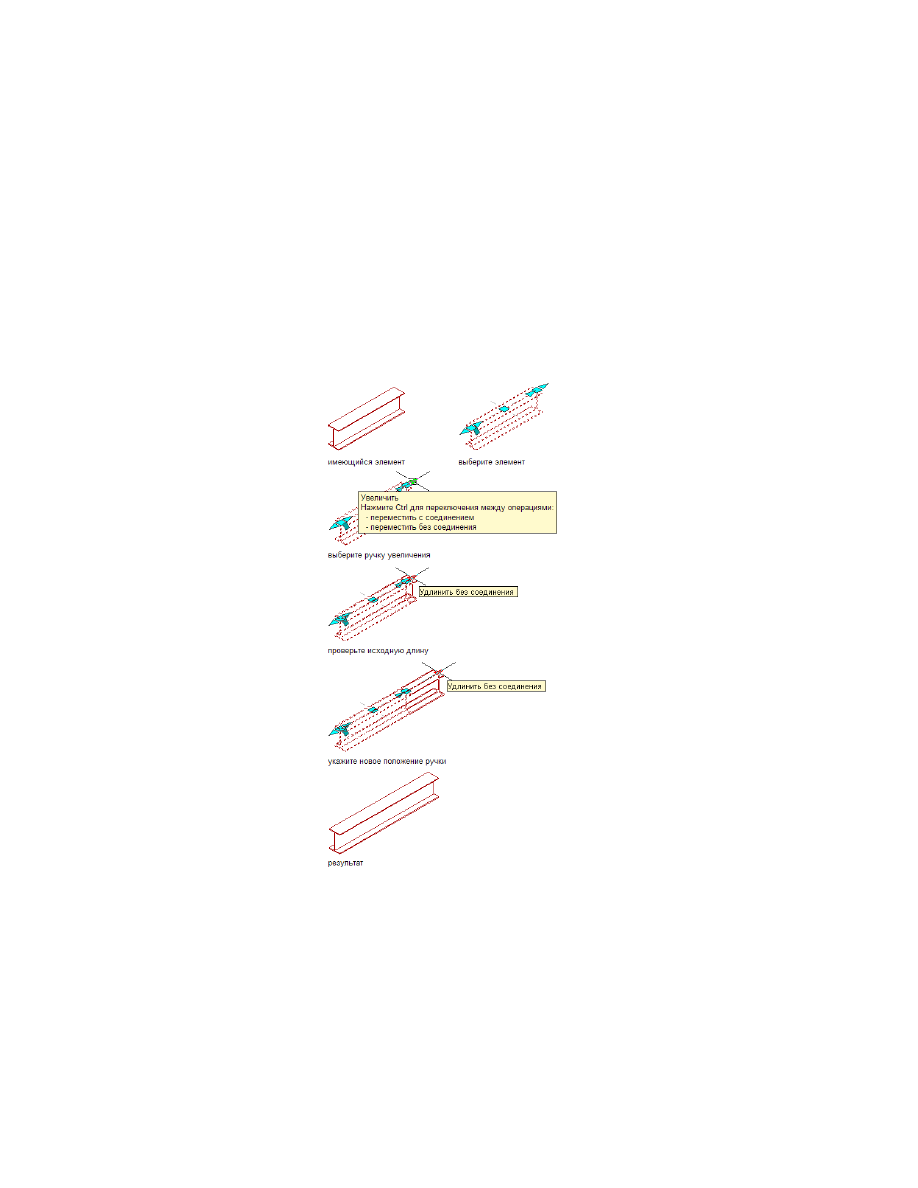

Редактирование размеров несущего элемента

Выберите несущий элемент.

Выберите ручку размера, который хотите изменить.

Редактирования несущих элементов с помощью ручек | 2799

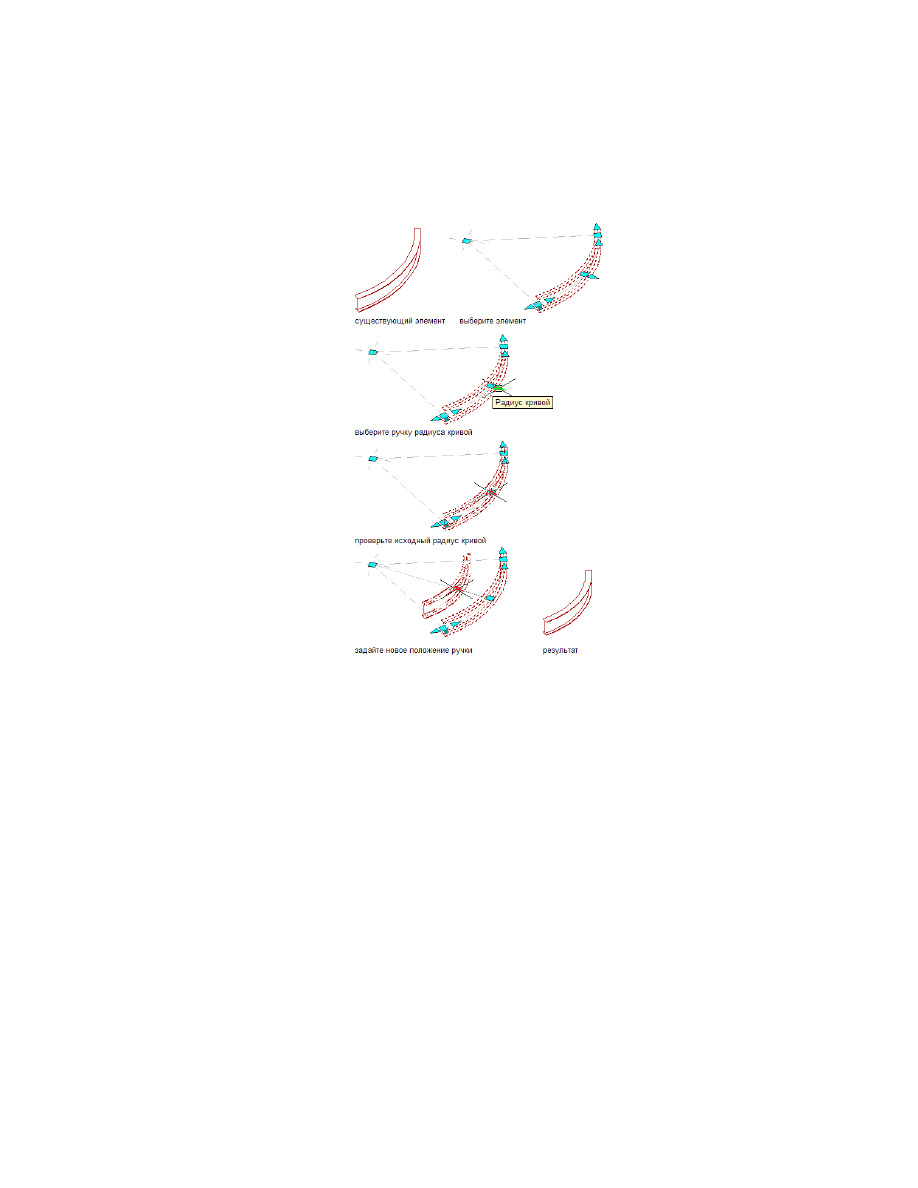

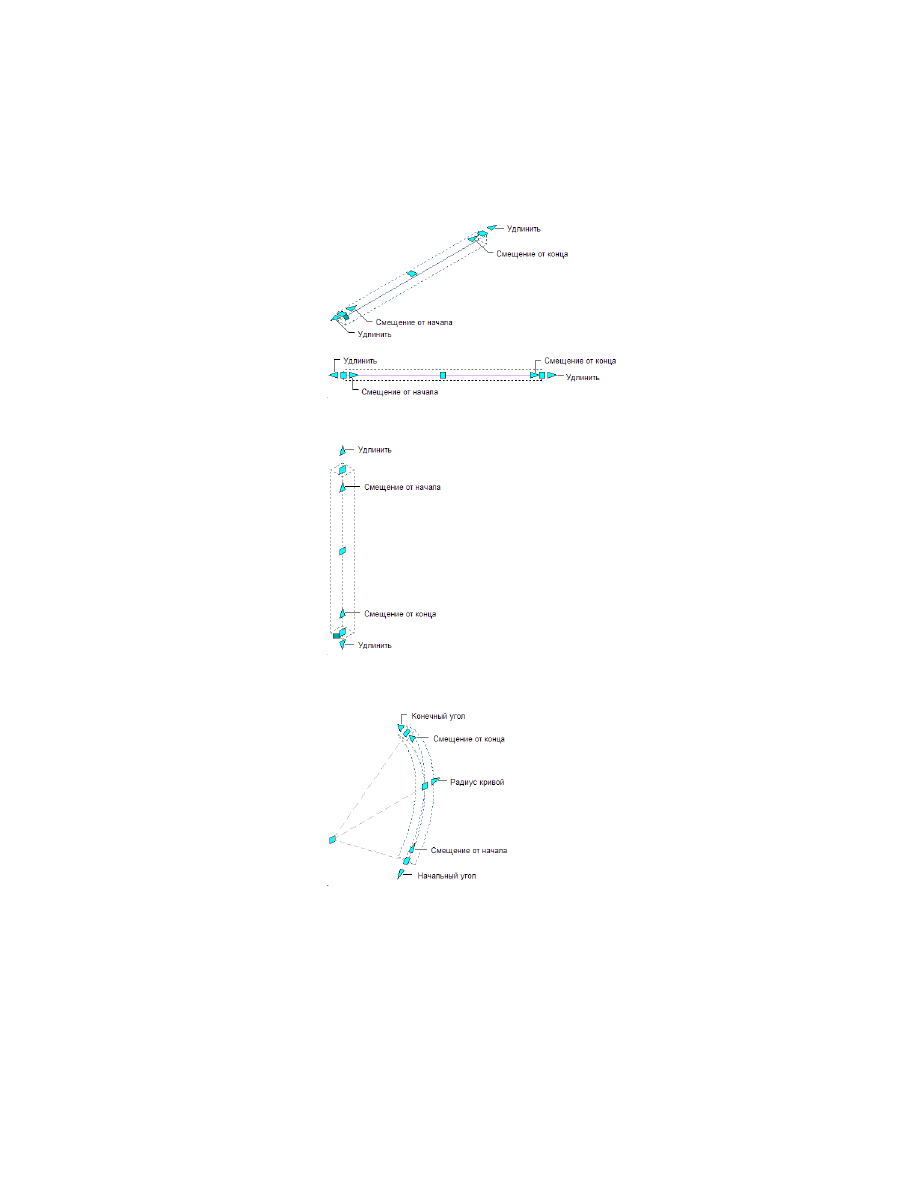

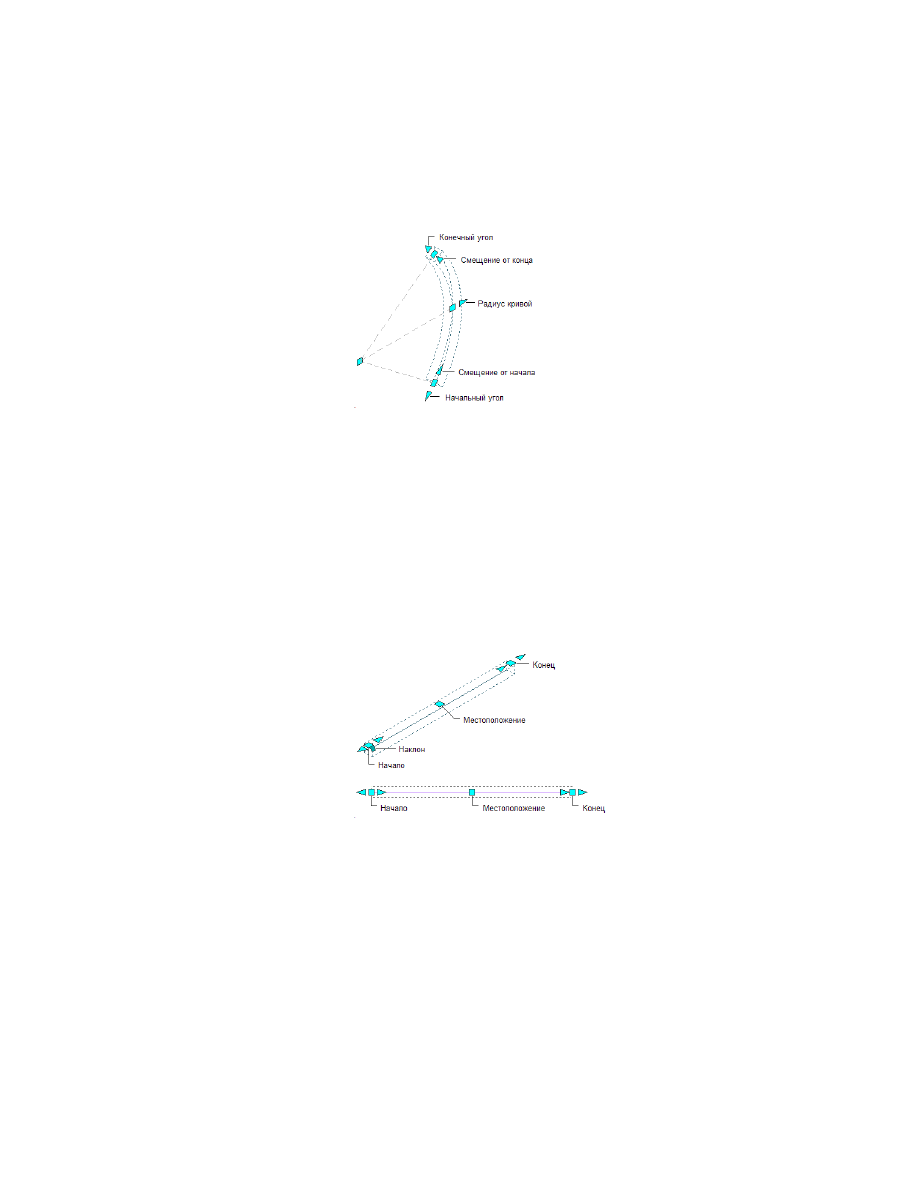

Ручки изменения начального и конечного углов, радиуса и смещения начала и конца
криволинейной колонны

Перемещайте ручку, пока на экране не появится нужное значение
размера, и один раз щелкните левой кнопкой мыши, либо введите
значение.

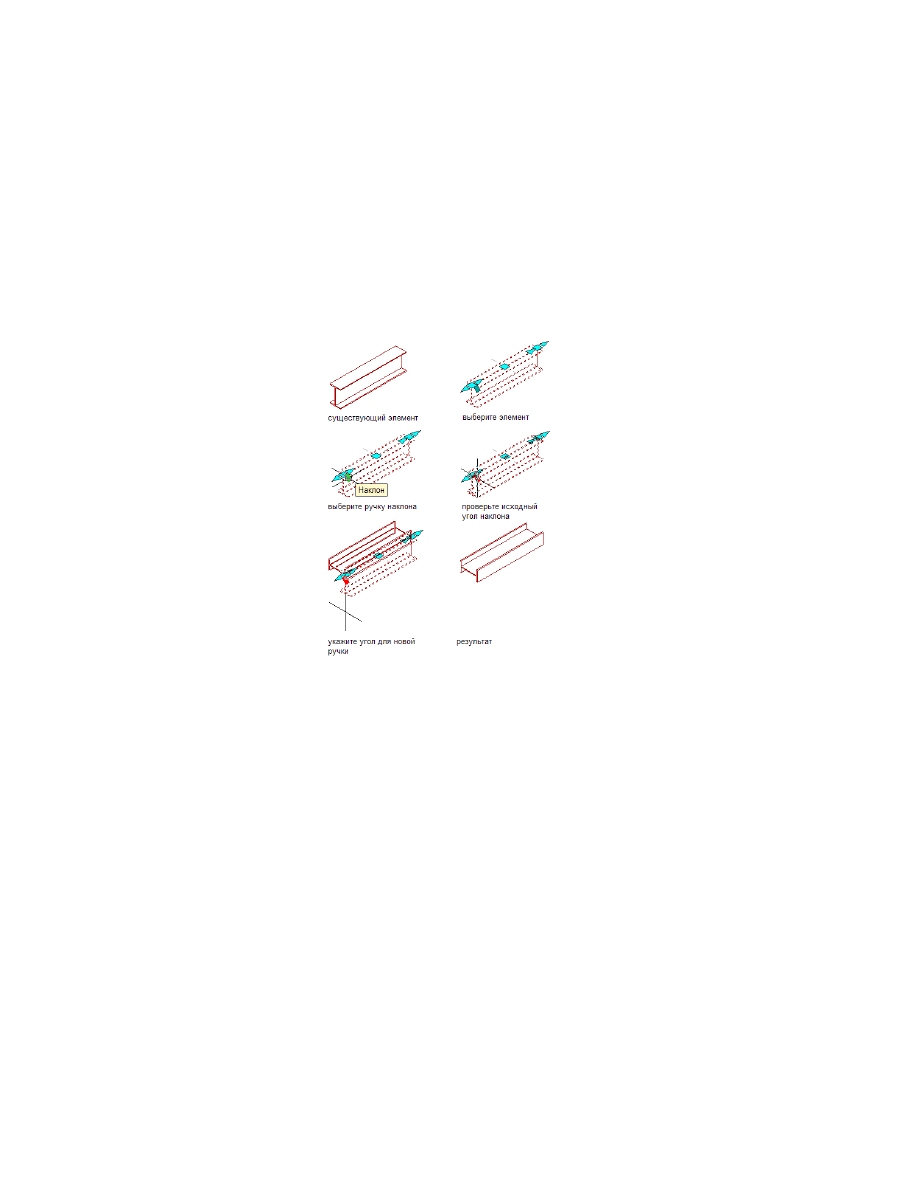

Изменение местоположения несущего элемента

Выберите несущий элемент.

Выберите ручку местоположения, если хотите изменить
местоположения несущего элемента, или ручку поворота, если хотите
изменить угол его поворота (поворота элемента относительно его оси
выдавливания).

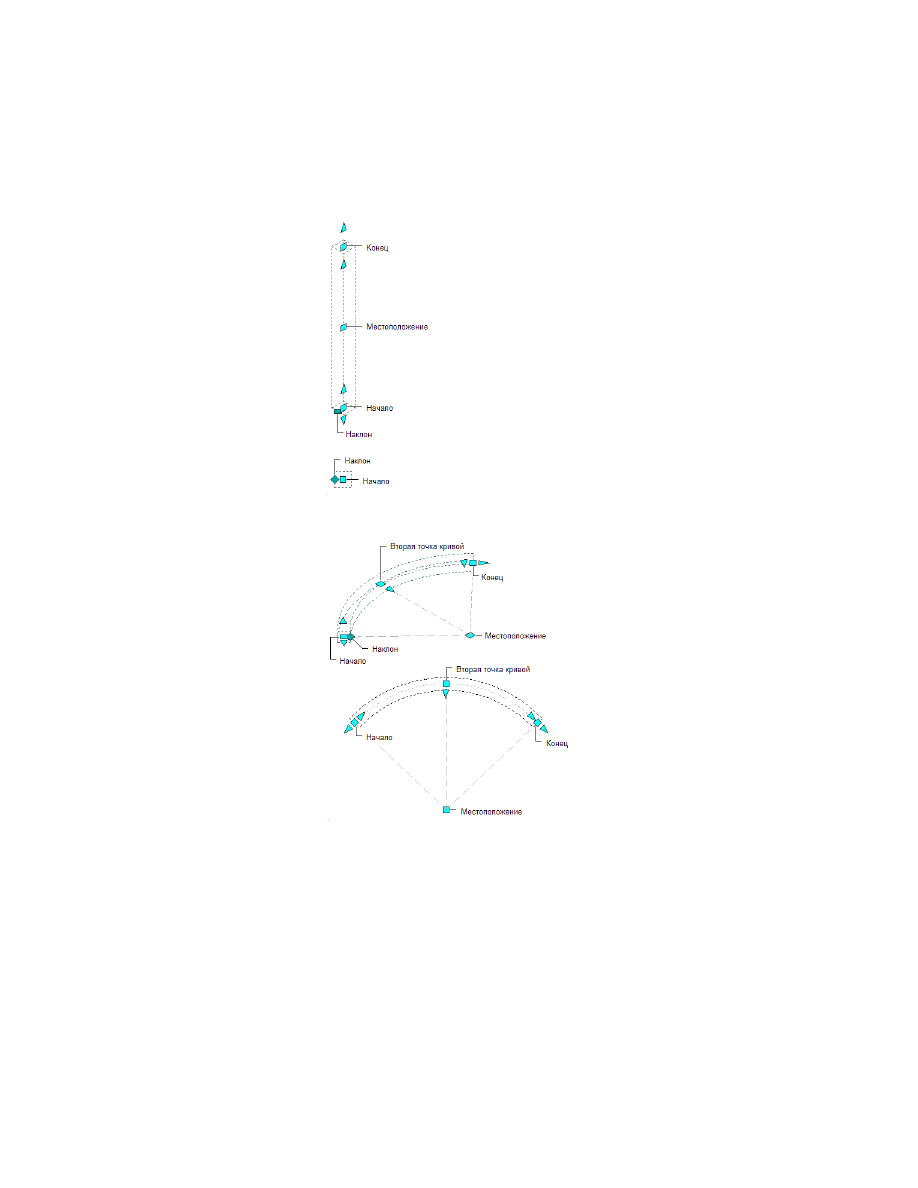

Ручки местоположения и поворота для прямой балки или раскоса

Редактирования несущих элементов с помощью ручек | 2801

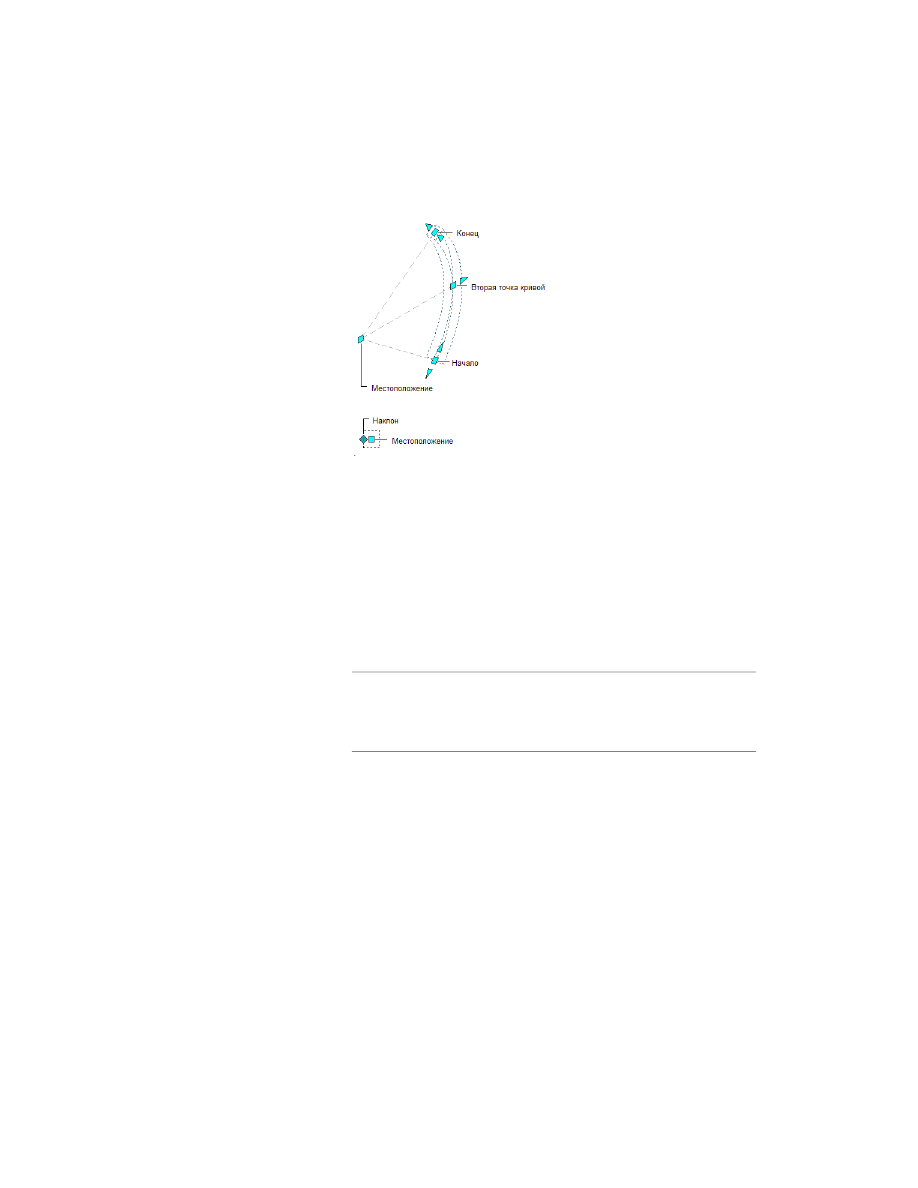

Ручки местоположения и поворота для криволинейной колонны

На виде модели ручка местоположения имеет шесть опций, циклически
переключаемых нажатием

CTRL

. В какой бы плоскости не перемещался

элемент,

, имеется возможность сохранять или разрывать

соединения с другими несущими элементами.

Если выбрано сохранение соединений, то не все соединения непременно
сохраняются для каждого типа перемещения. Поддержание соединений
зависит от того, выполняется ли перемещение в плоскости или вне ее,
как соединены элементы, и каков тип обрабатываемого элемента. Как
правило, при перемещении соединенных элементов колонны имеют
более высокий приоритет, чем балки и раскосы. Соответствующие
правила сведены в таблицу.

то...

Если задать
"Сохранить
соединение"
при переме-
щении...

другие колонны, балки и раскосы, подсоединенные к ко-
нечной точке колонны, также будут перемещаться, менять

колонны,

длину и ориентацию, поскольку это необходимо для со-
хранения соединения. (Это справедливо и для любого
другого элемента, подсоединенного вдоль элемента,
подсоединенного, в свою очередь, своим концом к колон-
не.) Несущие элементы, подсоединенные вдоль колонны,
будут только удлиняться или укорачиваться так, чтобы
оставаться подсоединенными; они не будут менять ори-
ентацию, если только колонна не будет смещена так, что

Редактирования несущих элементов с помощью ручек | 2803

то...

Если задать
"Сохранить
соединение"
при переме-
щении...

выйдет из плоскости. Например, если колонна перемеща-
ется в плоскости

, то подсоединенные вдоль нее балки

или раскосы остаются подсоединенными, даже если их
ориентация изменяется.

другие балки и раскосы, подсоединенные к конечной
точке балки или раскоса, также будут перемещаться, ме-

балки или
раскоса,

нять длину и ориентацию постольку, поскольку это необ-
ходимо для сохранения соединения. Несущие элементы,
подсоединенные вдоль балки или раскоса, будут только
удлиняться или укорачиваться так, чтобы оставаться
подсоединенными; они не будут менять ориентацию, если
только балка не выйдет из плоскости. Например, если
балка конька перемещается по вертикали, то подсоеди-
ненные по ее длине стропила остаются подсоединенными,
даже если их ориентация меняется.

По умолчанию установлен режим редактирования с сохранением
соединений при перемещениях в плоскости

. В виде "План"

перемещения ручки местоположения ограничены плоскостью, однако
возможность выбирать, поддерживать или разрывать соединения,
сохраняется.

Перемещайте ручку, пока на экране не появится нужное значение
размера, и один раз щелкните кнопкой мыши; или введите значение и
нажмите

ENTER

Чтобы ввести какое-либо значение для другого направления в любом
режиме редактирования (например, в направлении

при

редактировании в плоскости

), нажмите клавишу

TAB

обеспечивающую циклическое переключение на другое направление.

Можно также заблокировать перемещение несущего элемента вдоль
какого-либо направления. При вводе значения для какого-либо
измерения в текущем режиме редактирования с последующим нажатием

TAB

смещение несущего элемента ограничено движением в другом

измерении. Например, при редактировании в плоскости, параллельной
плоскости

, можно ввести значение

и нажать клавишу

TAB

. Тогда

измерение

будет заблокировано на этом значении, и смещение

несущего элемента ограничено направлением

2804 | Глава 31 Несущие элементы

Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите
пункт "Отменить выбор".

ПРИМЕЧАНИЕ

Если выбрать ручки местоположения балок,

соединенных концами, при нажатой клавише Shift, то общие точки
перемещаются приблизительно на удвоенное расстояние по
отношению к перемещению ручки. Ниже показано на примере, что
если при нажатой клавише Shift выбрать две вертикальные балки в
структуре, показанной слева, а затем переместить ручку вправо, то в
результате получится конфигурация, подобная показанной вверху
справа. Чтобы получить конфигурацию, показанную внизу справа,
следует выделить все пять балок с помощью секущего объекта или
секущего многоугольника, а затем использовать команду

Растянуть

(Дополнительная информация приведена в разделах “Команда
РАСТЯНУТЬ” и “Команда ВЫБРАТЬ” в справочной системе AutoCAD.)
Балки могут также смещаться на расстояние, вдвое большее, чем
можно ожидать, если они прикреплены к колонне или сетке колонн,
и сетка, колонны и балки - все выбраны. Если выбрать и перемещать
только сетку, то колонны и балки будут перемещаться вместе с ней,
сохраняя свое относительное местоположение. Подробные
инструкции о том, как выбрать один объект в случае, если на него
наложены другие объекты, приведены в разделе "Индивидуальный
выбор объектов" справочной системы AutoCAD.

Редактирования несущих элементов с помощью ручек | 2805

Изменение длины несущих элементов

Эта процедура используется для изменения длины несущего элемента. Можно также
изменять длину несущего элемента в палитре свойств.

Выберите несущий элемент.

Выберите ручку "Удлинить", перемещайте ручку, пока на экране не
появится требуемое значение длины, и один раз нажмите левую кнопку
мыши.

Изменение длины балки несущего элемента при помощи ручек

После того как ручка выбрана, можно ввести также значение для
увеличения или уменьшения длины несущего элемента.

2806 | Глава 31 Несущие элементы

Изменение смещений начала и конца несущего элемента

Эта процедура используется для смещения несущего элемента от начальной или
конечной точки его траектории. Можно удалить или изменить существующие
смещения, или добавить новые смещения от начальной или конечной точки несущего
элемента. Можно также изменить смещение начальной и конечной точки несущего
элемента на палитре свойств.

Выберите несущий элемент.

Выберите ручку "Смещение от начала" и перемещайте ее, пока на экране
не появится требуемое значение длины, после чего один раз нажмите
левую кнопку мыши.

Положительное смещение начала укорачивает элемент в направлении
его оси (траектории), а отрицательное - удлиняет.

Изменение смещения конца несущей балки при помощи ручки

Выберите ручку "Смещение от конца", перемещайте ее, пока на экране
не появится требуемое значение смещения, после чего один раз нажмите
левую кнопку мыши.

Изменение смещений начала и конца несущего элемента | 2807

Положительное смещение конца удлиняет элемент в направлении его
оси (траектории), а отрицательное - укорачивает.

После того, как ручка выбрана, можно также ввести значение для
увеличения или уменьшения смещения начала и конца несущего
элемента.

Изменение начальной и конечной точки несущего элемента

Эта процедура используется для изменения начальной или конечной точки несущего
элемента. Можно также изменять начальную или конечную точку несущего элемента
в палитре свойств.

Выберите несущий элемент.

Выберите ручку "Начало" или "Конец", перемещайте ее, пока на экране
не появится требуемое значение длины, и один раз нажмите левую
кнопку мыши.

Перемещение ручки "Начало" в положительном направлении
укорачивает элемент вдоль его оси (траектории), а в отрицательном -
удлиняет его.

Перемещение ручки "Конец" в положительном направлении удлиняет
элемент вдоль его оси (траектории), а в отрицательном - укорачивает
его.

2808 | Глава 31 Несущие элементы

Изменение смещения конца несущей балки при помощи ручек

После того, как ручка выбрана, можно ввести также значение
увеличения или уменьшения длины несущего элемента.

Изменение угла поворота несущих элементов

Эта процедура используется для изменения угла поворота несущего элемента
относительно его оси выдавливания путем задания угла поворота в градусах.
Положительное значение соответствует повороту элемента против часовой стрелки,
если смотреть от его конца к началу.

Изменение угла поворота несущих элементов | 2809

Выберите несущий элемент.

Выберите ручку поворота, перемещайте ее, пока на экране не появится
требуемое значение в градусах, и один раз нажмите левую кнопку мыши,
или же введите значение и нажмите

ENTER

Положительное значение соответствует повороту элемента вокруг своей
оси против часовой стрелки, если смотреть от его конца к началу.

Изменение ориентации балки при помощи ручки угла поворота

Изменение радиуса дугового несущего элемента

Эта процедура используется для изменения радиуса кривизны дугового несущего
элемента. Можно также изменять радиус кривизны несущего элемента в палитре
свойств. Дополнительную информацию о дуговых несущих элементах см. в

О дуговых

несущих элементах

на стр. 2811.

Выберите несущий элемент.

Выберите ручку "Радиус дуги", перемещайте ее, пока на экране не
появится требуемое значение радиуса кривизны, и один раз нажмите
левую кнопку мыши.

2810 | Глава 31 Несущие элементы

Изменение радиуса кривизны дуговой несущей балки при помощи ручки

О дуговых несущих элементах

Плавность (мозаичность) дуговых кромок регулируется переменной FACETDEV.
Эта переменная определяет число фасетов для отображения в AD-объектах дуговой
формы. Значение по умолчанию составляет 1/2 дюйма для чертежей, создаваемых
на основе шаблонов британской системы мер, и 12,7 мм для чертежей, создаваемых
на основе шаблонов метрической системы мер.

Число, указанное в качестве отклонения в фасетах, определяет максимально
допустимое расстояние от хорды до дуги (хорда - это линия, создаваемая при сечении
дуги фасетом). Отклонение в фасетах имеет значение, большее нуля (0), без верхнего
предела.

О дуговых несущих элементах | 2811

Минимально допустимое количество фасетов равно 8. Например, если создается
цилиндрический формообразующий элемент с радиусом 1 дюйм, и в качестве
отклонения в фасетах (FACETDEV) указывается 1 дюйм, то цилиндр будет иметь 8
граней.

В представлении на плане индивидуальных дуговых компонент колонн используется
истинное дуговое представление формы элементов. Компоненты, находящиеся выше
и ниже плоскости сечения, всегда будут иметь многогранное представление.

Максимальное число фасетов задается переменной FACETMAX. Она может
принимать значения от 100 до 10000. Следует учесть, что малые значения FACETDEV
и большие значения FACETMAX оказывают противоположное влияние на
производительность работы.

Процедура определения значений отклонения в фасетах для текущего чертежа
описано в

Задание разрешения экранного представления объектов с фасетами

на

стр. 231. Параметры относятся ко всем дуговым объектам в чертеже, включая дуговые
несущие элементы.

Изменение привязки несущих элементов

Эта процедура используется для изменения привязки несущего элемента. Привязка
задает положение формы несущего элемента относительно его оси выдавливания.
Изменение привязки существующего элемента перемещает элемент и может оказывать
влияние на то, как элемент соотносится с другими объектами, например, как колонна
располагается относительно сетки колонн, если она заякорена на сетке.

2812 | Глава 31 Несущие элементы

Варианты привязки балки

Можно задать привязку и для таких несущих элементов, которые состоят из
нескольких формам и сегментов. Более подробную информацию об этих элементах
см. в разделе

Создание пользовательских несущих элементов

на стр. 2863.

Выберите несущий элемент, который необходимо изменить, и дважды
щелкните на нем кнопкой мыши.

На палитре свойств раскройте вкладки "Общие" и "Размеры".

Изменение привязки несущих элементов | 2813

Выберите параметры привязки.

то...

Если требуется...

выберите в качестве привязки "Ба-
зовую линию".

ПРИМЕЧАНИЕ

Это можно сде-

лать только для элементов, со-
зданным при помощи стилей из
Каталога несущих элементов.

расположить ось элемента вдоль
центроида формы элемента,

выберите для привязки одно из де-
вяти положений.

расположить ось элемента вдоль
одного из девяти положений формы
элемента,

Для задания привязки элементов с несколькими формами и сегментами,
созданными при помощи этого инструмента, выберите параметры для
"Привязки" по габаритным размерам.

то...

Если требуется...

выберите "Да". Тогда привязка вы-
полняется ТОЛЬКО для определений

привязать элемент на основе самого
широкого сечения формы элемента
с самым низким приоритетом,

форм с самым низким приоритетом,
и вычисляется на основе узла (вер-
шины) элемента с самым большим
сечением.

выберите "Нет". Привязка вычисля-
ется на основе размеров сечений в

привязать элемент в каждом узле
на основе всех форм,

каждом узле и применяется ко всем
узлам, независимо от приоритета

Изменение типа несущего элемента

Данная процедура применяется для изменения типа одного или нескольких несущих
элементов. Поскольку балки, раскосы и колонны являются подтипами единого
объекта - несущего элемента, то можно превратить балку в раскос, колонну в балку,
или раскос в балку.

Выберите несущие элементы, которые необходимо изменить, и дважды
щелкните кнопкой мыши на одном из них.

2814 | Глава 31 Несущие элементы

В палитре свойств разверните "Основные" и "Общие".

Выберите параметр типа элемента: балка, раскос или колонна.

Обрезка несущих элементов

Несущие элементы могут быть обрезаны при использовании двумерных объектов,
называемых плоскостями обрезки. Можно вручную добавить плоскость обрезки для
несущего элемента, или непосредственно определяя ее позицию относительно самого
элемента (используя рабочий лист "Плоскость обрезки", доступный из палитры
свойств), или выбирая реальную плоскость (или подразумеваемую) с помощью
другого несущего элемента, архитектурного объекта другого типа или линии. Можно
также сконфигурировать стили несущих элементов и инструментов вставки, чтобы
плоскость обрезки создавалась автоматически, когда конечная точка нового несущего
элемента логически связывается с существующим несущим элементом или другим
объектом (см.

Создание стиля несущего элемента в Диспетчере стилей

на стр. 2845).

Имеется возможность добавить несколько плоскостей обрезки к отдельным несущим
элементам, что позволяет упростить соединения между несколькими несущими
элементами. Например, можно использовать несколько плоскостей обрезки для
обоих концов раскоса в каркасе, соединенном раскосом по диагонали.

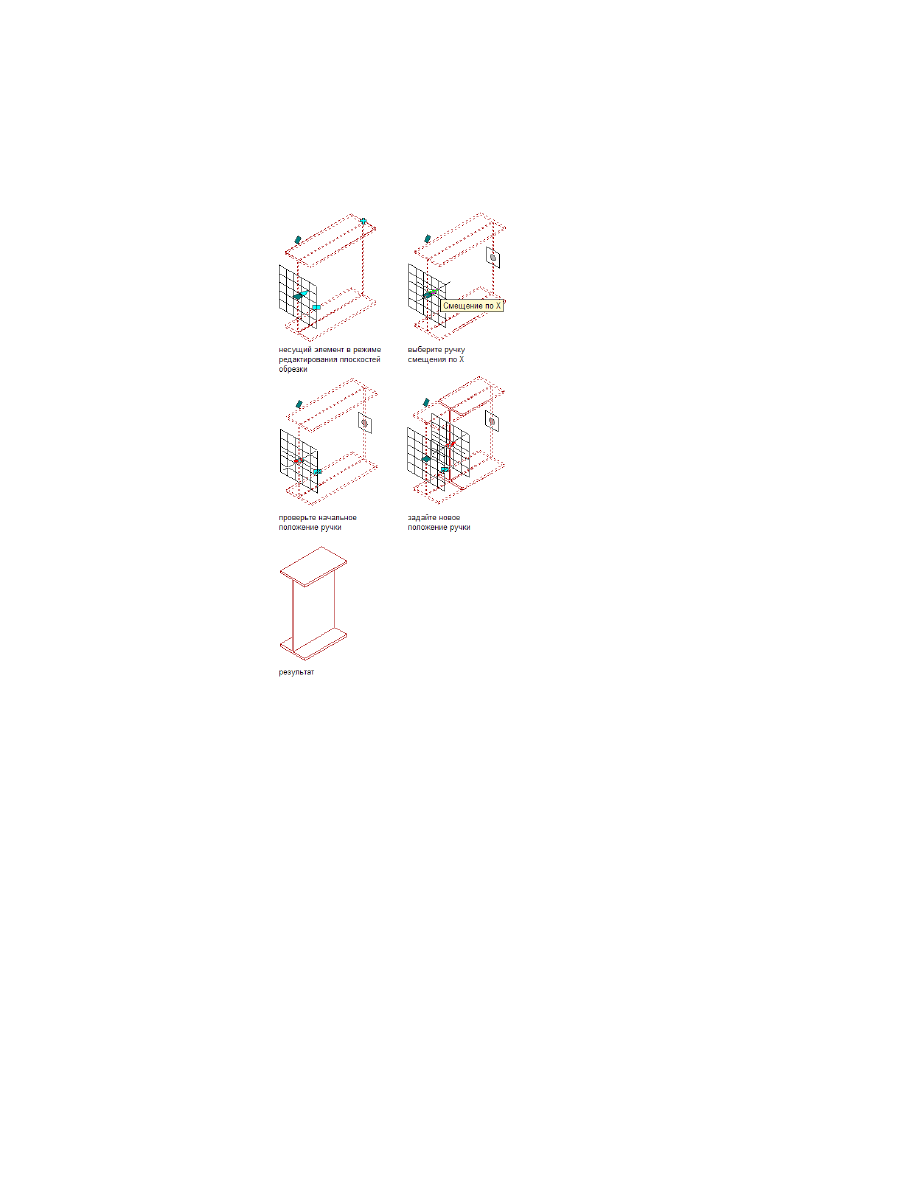

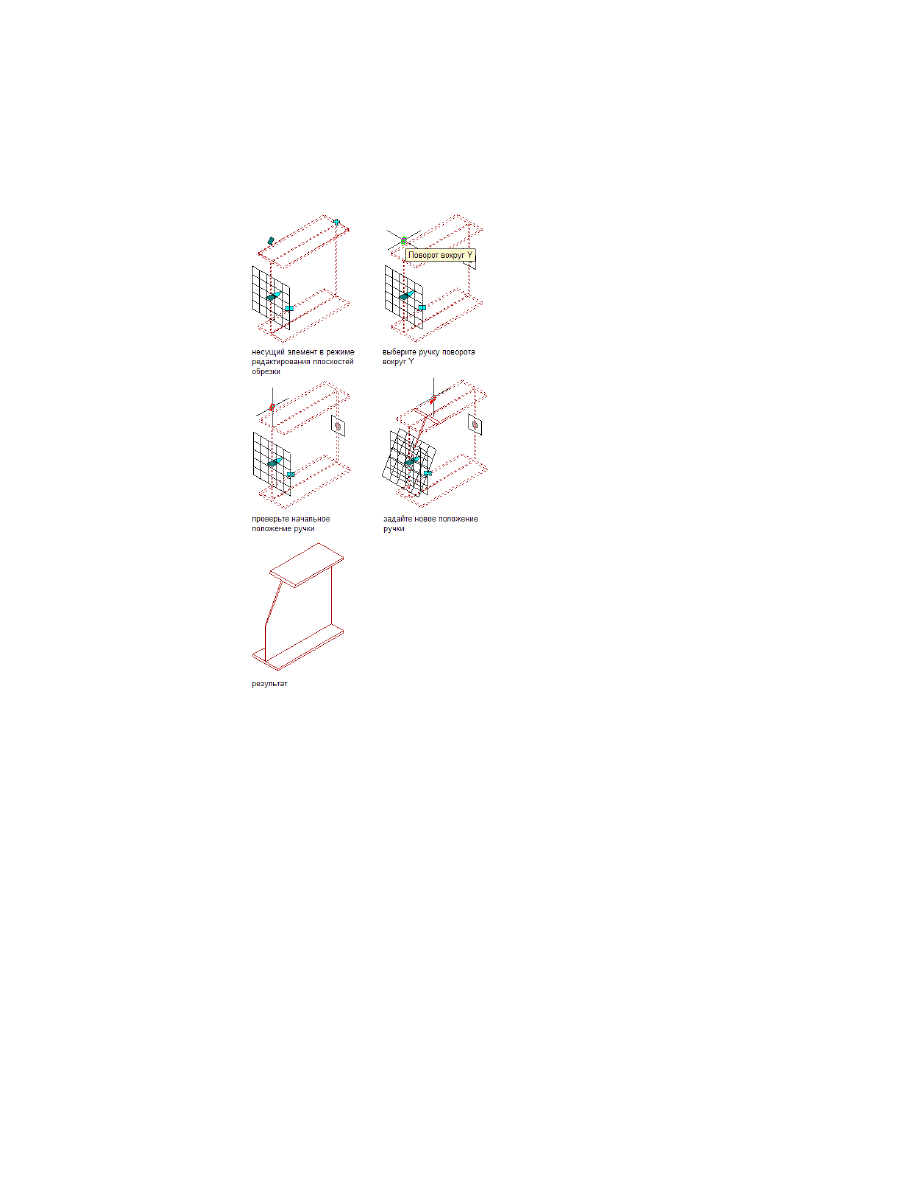

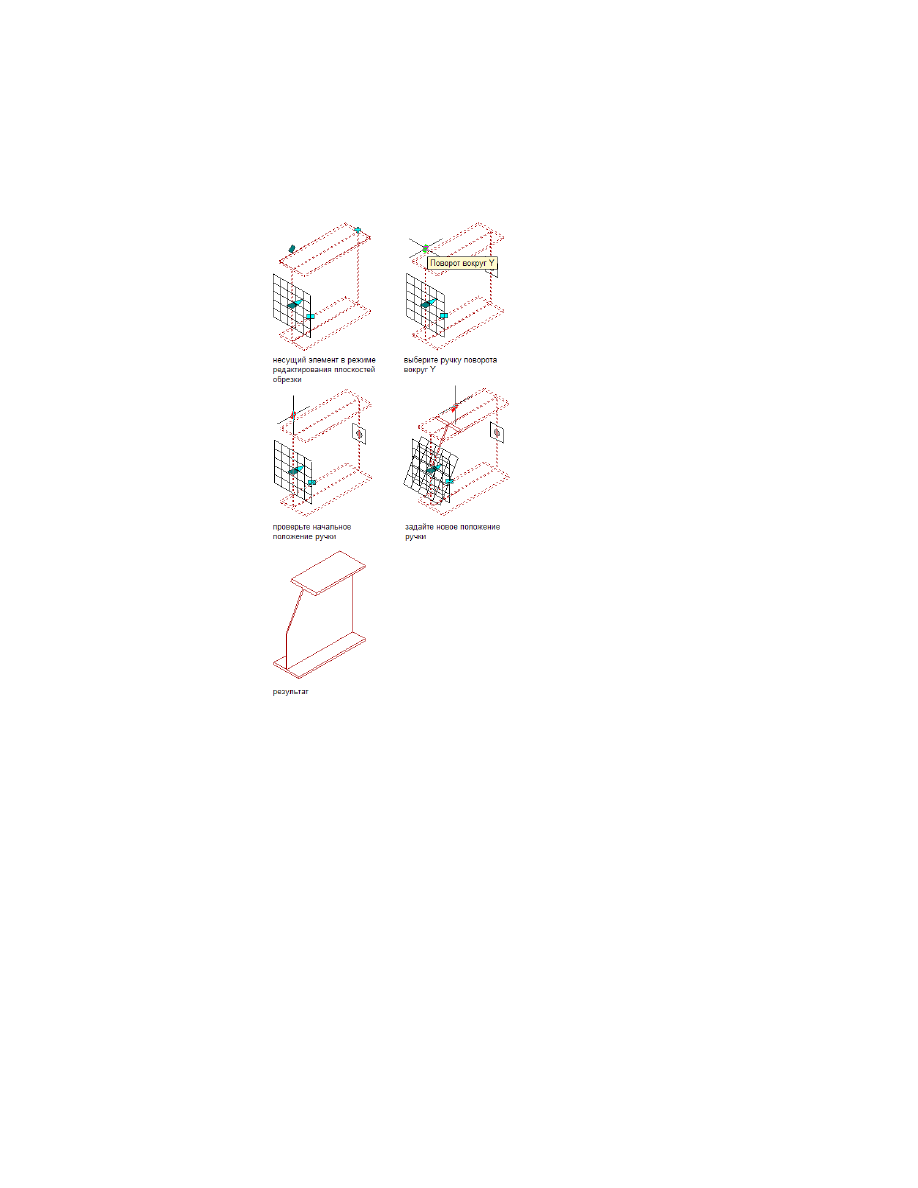

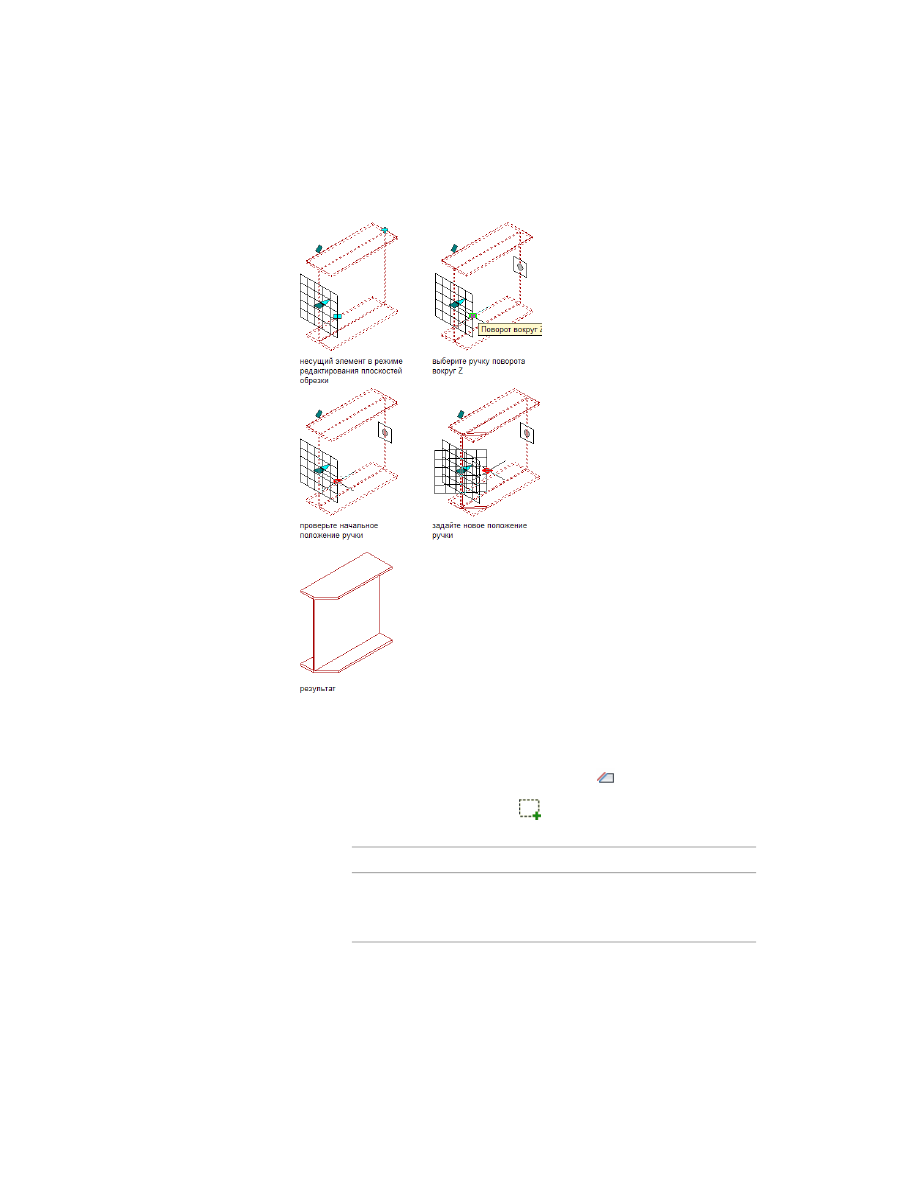

Плоскости обрезки можно отредактировать при использовании рабочего листа
"Плоскость обрезки" или ручки редактирования. Можно удалить плоскости обрезки
из несущего элемента, чтобы восстановить их в их первоначальных положениях.

ПРИМЕЧАНИЕ

Хотя плоскости обрезки изображаются как квадратные сетки, когда

выбираются для редактирования, это, фактически, - бесконечные плоскости; то
есть их нельзя использовать для вырезки выемок, форм или отверстий в несущих
элементах.

Обрезка несущих элементов | 2815

Обрезка несущих элементов плоскостью обрезки

Добавление плоскости обрезки к несущему элементу

К несущему элементу можно добавить любое число плоскостей обрезки. При
добавлении плоскости обрезки к одному или более несущему элементу задается
положение плоскости обрезки относительно обрезаемого несущего элемента.

При задании плоскостей обрезки можно:

■

Задавать положение плоскости обрезки относительно начала или конца оси
выдавливания элемента.

■

Смещать плоскость обрезки в направлении

, чтобы передвинуть начало

плоскости обрезки вдоль оси выдавливания элемента.

2816 | Глава 31 Несущие элементы

Смещение плоскости обрезки в направлении X

■

Смещать плоскость обрезки в направлении

, чтобы передвинуть начало

плоскости обрезки перпендикулярно оси выдавливания элемента в направлении

и/или

■

Поворачивать плоскость обрезки вокруг ее оси

, задавая угол плоскости обрезки.

Обрезка несущих элементов | 2817

Поворот плоскости обрезки вокруг ее оси Z

Выберите несущий элемент, который требуется изменить.

Нажмите кнопку вкладки "Несущий элемент"

➤

панели

"Редактирование"

➤

"Плоскости обрезки"

Нажмите кнопку "Добавить"

Задайте параметры, определяющие положение плоскости обрезки.

то...

Если требуется...

выберите для "Смещения" "Начало"
или "Конец".

сместить плоскость обрезки от на-
чальной или конечной точки элемен-
та,

Обрезка несущих элементов | 2819

то...

Если требуется...

введите значение смещения по

сместить плоскость обрезки в на-
правлении

вдоль оси выдавлива-

ния элемента,

введите значение "Смещения" по

сместить плоскость обрезки в на-
правлении

или

, чтобы устано-

вить плоскость обрезки перпенди-
кулярно оси выдавливания элемен-
та,

введите значения

или

для "Пово-

рота".

повернуть плоскость обрезки во-
круг ее оси

или

Для копирования плоскости обрезки выберите ее и нажмите кнопку

"Копировать"

Продолжайте добавление плоскостей обрезки, в конце нажмите "ОК".

Добавление плоскости обрезки на основе другого объекта
или линии

Эта процедура используется для создания плоскостей обрезки для одного или более
несущих элементов на основе плоскости, заданной (или подразумеваемой) другим
несущим элементом, архитектурным объектом иного типа, линией или любыми
двумя заданными точками. Кромка, сторона или линия, которые задают плоскость
обрезки, не должны пересекаться с элементами, выбранными для обрезки. Плоскость
обрезки проецируется перпендикулярно текущей плоскости

ПСК. Выбранные

элементы удлиняются или усекаются до плоскости обрезки в зависимости от того,
пересекают ли они ее.

2820 | Глава 31 Несущие элементы

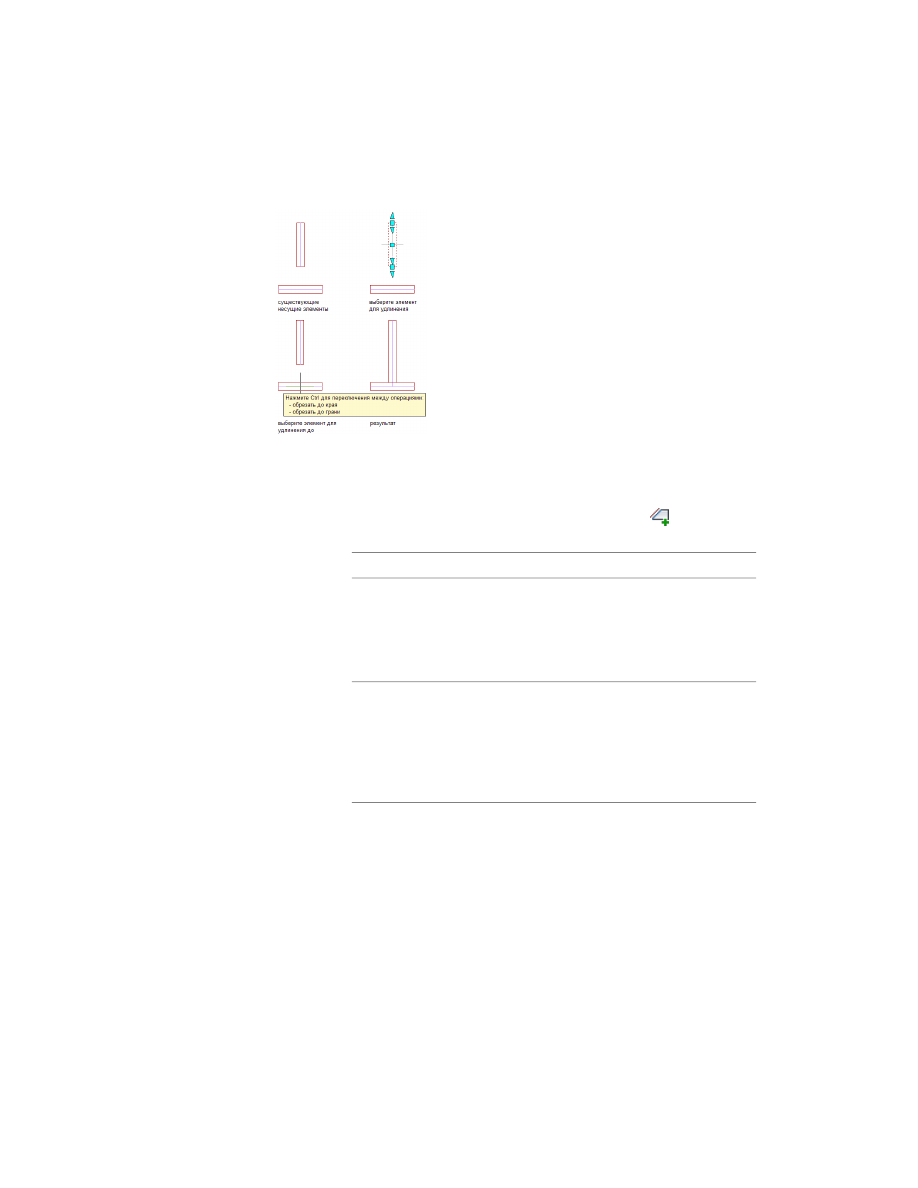

Удлинение несущего элемента до другого несущего элемента

Выберите несущий элемент (элементы), которые требуется удлинить
или обрезать.

Нажмите кнопку вкладки "Несущий элемент"

➤

панели

"Редактирование"

➤

"Добавить плоскость обрезки"

Задайте плоскость обрезки.

то...

Если требуется...

нажмите

ENTER

, задайте начальную

и конечную точки плоскости обрез-

задать плоскость обрезки независи-
мо от любых существующих объек-
тов,

ки, и затем щелкните кнопкой мыши
на той стороне, с которой требуется
убрать элементы.

выберите объект или линию и
щелкните кнопкой мыши на той

использовать в качестве плоскости
обрезки кромку или грань существу-

стороне, с которой требуется убрать

ющего объекта или существующую
линию,

элементы. Чтобы обрезать грань
объекта, а не его кромку, перед вы-
делением объекта нажмите

Ctrl

Обрезка несущих элементов | 2821

Угловое соединение несущих элементов плоскостями
обрезки

Эта процедура используется для создания плоскостей обрезки, которые формируют
угловое соединение двух несущих элементов, соединенных в их конечных точках.

ПРИМЕЧАНИЕ

Если значение автоматической обрезки (на палитре свойств)

установлено в положение "Да" для каждого из связанных несущих элементов, то
применение любого вида ручки редактирования к любому элементу приведет к
образованию углового соединения между ними.

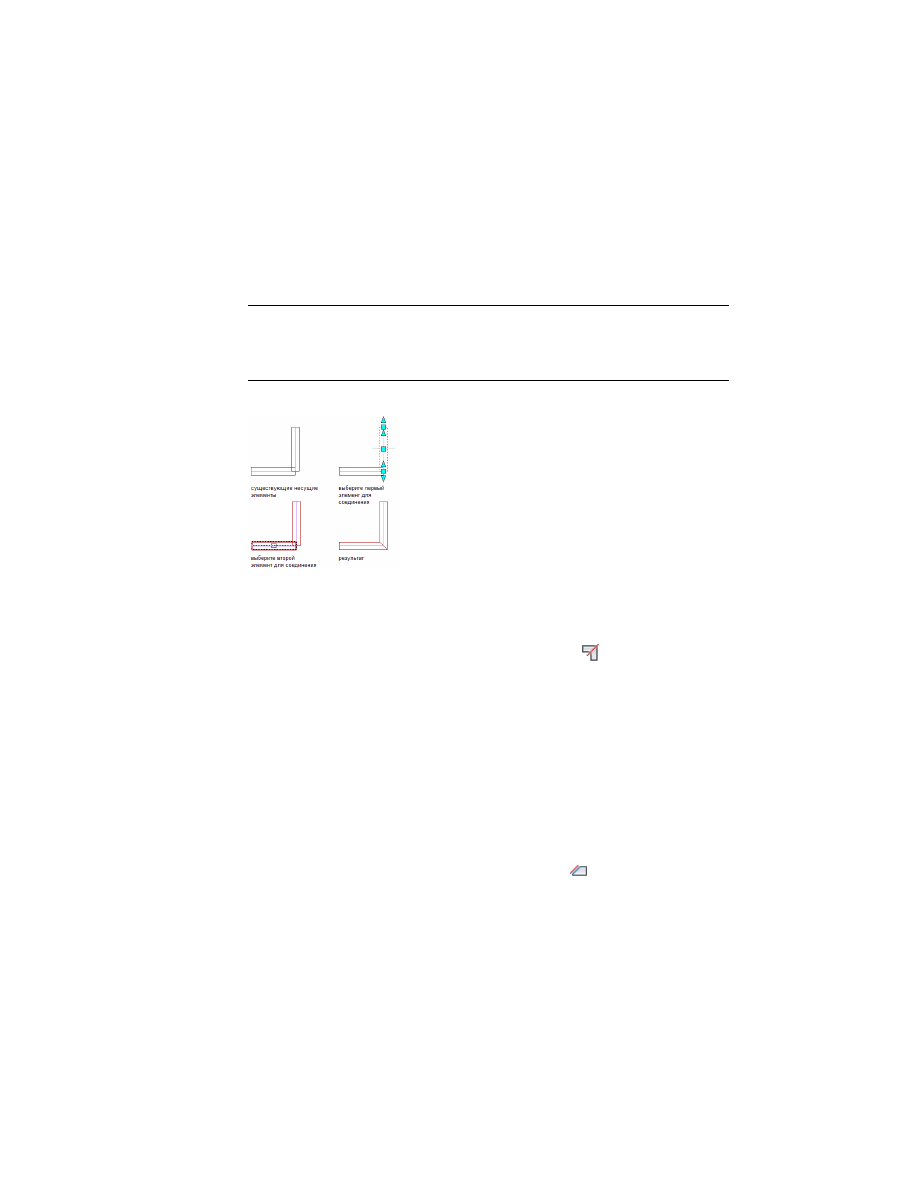

Угловое соединение двух несущих элементов, соединенных в их конечных точках

Выберите один из несущих элементов, которые требуется соединить
под углом.

Нажмите кнопку вкладки "Несущий элемент"

➤

панели

"Редактирование"

➤

"Соединить под углом"

Выберите другой несущий элемент.

Изменение плоскости обрезки несущего элемента

После того, как к несущему элементу будет добавлена одна или более плоскостей
обрезки, ориентацию плоскостей обрезки можно изменить. Кроме того, редактировать
плоскости обрезки (перемещать и поворачивать) можно при помощи ручек.

Выберите несущий элемент, который требуется изменить.

Нажмите кнопку вкладки "Несущий элемент"

➤

панели

"Редактирование"

➤

"Плоскости обрезки"

2822 | Глава 31 Несущие элементы

Измените любой из параметров плоскости обрезки.

то...

Если требуется...

выберите под "Смещением ""Нача-
ло" или "Конец".

изменить смещение начала или
конца плоскости обрезки,

измените значение

параметра

"Смещение".

изменить смещение плоскости об-
резки в направлении

вдоль оси

выдавливания элемента,

измените значение

параметра

"Смещение".

изменить смещение плоскости об-
резки в направлении

, чтобы

установить плоскость обрезки пер-
пендикулярно оси выдавливания
элемента,

измените значения

параметра

"Поворот".

изменить поворот плоскости обрез-
ки вокруг оси

или

ПРИМЕЧАНИЕ

При повороте несущего элемента на угол между 90 и

270 градусов противоположный конец несущего элемента полностью
удаляется.

Нажмите "ОК".

Удаление плоскости обрезки с несущего элемента

Используйте эту процедуру для удаления плоскости обрезки из несущего элемента.
При удалении всех плоскостей обрезки с несущего элемента он восстанавливает свои
исходные размеры.

Выберите несущий элемент, который требуется изменить.

Нажмите кнопку вкладки "Несущий элемент"

➤

панели

"Редактирование"

➤

"Плоскости обрезки"

Выберите плоскость обрезки, которую требуется удалить.

Нажмите кнопку "Удалить"

Нажмите "ОК".

Обрезка несущих элементов | 2823

Изменение стиля несущего элемента

Данная процедур используется для того, чтобы выбрать для одного или нескольких
несущих элементов другой стиль. Стиль несущего элемента задает его форму, поэтому
изменение стиля приводит к изменению формы.

Выберите несущие элементы, которые необходимо изменить, и дважды
щелкните кнопкой мыши на одном из них.

Разверните "Основные" и "Общие".

Выберите новый стиль.

Применение свойств инструмента к несущему элементу

Эта процедура используется для того, чтобы применить свойств инструмента несущего
элемента к одному или нескольким элементам на чертеже, соответствующим тому
же инструменту (балка, раскос или колонна). Свойства включают в себя все параметры
выбранного инструмента.

Откройте необходимую инструментальную палитру.

(Если надо, прокрутите список, пока не найдете нужный инструмент.)

Щелкните правой кнопкой на инструменте несущего элемента и
выберите "Применить свойства инструмента к <балке, раскосу или
колонне>".

Выберите несущий элемент, соответствующий инструменту, и нажмите

ENTER

При необходимости отредактируйте свойства несущего элемента в
палитре свойств.

Отображение секущей плоскости несущего элемента

Данная процедура используется для задания свойств одной или нескольких секущих
плоскостей для отдельного несущего элемента. Свойства отображения плоскости
сечения применяются только в таких экранных представлениях как "План", которые
используются для отображения чертежа в виде сверху (в плане).

Дважды щелкните кнопкой на несущем элементе, который требуется
изменить.

На вкладке "Отображение" палитры свойств в разделе "Общие" для
отображения компонента должно быть выбрано *НЕТ*.

Для параметра "Управление отображением" выберите "Этот объект".

2824 | Глава 31 Несущие элементы

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

несущим элементам данного чертежа, установите флажок
"Стандартный параметр чертежа". Чтобы применить изменения ко
всем несущим элементам данного стиля, выберите "Стиль несущего
элемента:<имя стиля>". Для получения дополнительной информации
о стилях см. раздел

Стили несущих элементов

на стр. 2844.

При необходимости разверните узел "Графические свойства объекта"

➤

"Секущая плоскость".

Для опции "Переопределить секущую плоскость" укажите, следует ли
переопределить глобальную секущую плоскость, определенную для
текущей конфигурации экранного представления.

Если для опции "Переопределить секущую плоскость" выбрано значение
"Да", введите значение в поле "Высота" с целью определения секущей
плоскости для данного объекта. (Другой способ: щелкнуть на этом

значении, щелкнуть на

и указать в области чертежа две точки с

целью определить новую высоту.)

Укажите, следует ли отображать для данного несущего элемента тело
с дополнительным разрезом.

Укажите, следует ли отображать компоненты объектов выше и ниже
секущей плоскости.

Кроме того, доступ к этим настройкам секущей плоскости и их редактирование
можно осуществить через контекстное меню этого несущего элемента следующим
образом:

Выберите несущий элемент, который необходимо изменить, щелкните
правой кнопкой мыши и выберите пункт "Изменить экранное
представление".

В диалоговом окне "Редактирование изображения объектов" выберите
вкладку "Графические свойства".

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".

Текущее экранное представление будет выделено.

При необходимости щелкните

В диалоговом окне "Графические свойства" перейдите на вкладку
"Секущая плоскость" и внесите необходимые изменения в настройки.

Дважды нажмите "ОК".

Отображение секущей плоскости несущего элемента | 2825

Отображение компонентов пользовательского блока
несущего элемента

Данная процедура используется для задания свойств отображения компонентов
пользовательского блока для отдельного несущего элемента в конкретном экранном
представлении. В случае необходимости использования пользовательской графики
для нового компонента начертите этот компонент и, прежде чем начать данную
процедуру, сохраните его как блок.

Дважды щелкните кнопкой мыши на несущем элементе.

Для параметра "Управление отображением" выберите "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить внесенные изменения ко всем

Стили несущих элементов

на стр. 2844.

Для параметра "Экранное представление" убедитесь в том, что нужное
экранное представление выбрано.

При необходимости разверните "Графические свойства
объекта"

➤

"Дополнительные" и для отображения параметра

"Компоненты изображения" щелкните на

(число в скобках

показывает количество блоков, присоединенных в настоящий момент
к несущему элементу).

Если необходимо отключить для данного несущего элемента
отображение пользовательских блоков, не удаляя их, выберите
"Отключить пользовательские блоки".

Укажите, следует ли компонент блока добавить, редактировать или
удалить:

то...

Если требуется...

щелкните "Добавление" и затем
щелкните "Выбрать блок", выберите
блок и нажмите "ОК".

добавить новый блочный компо-
нент,

выберите компонент для редактиро-
вания и нажмите "Редактировать".

редактировать имеющийся блочный
компонент,

2826 | Глава 31 Несущие элементы

AutoCAD Architecture 2011. Руководство пользователя (глава 29-35) - часть 8
