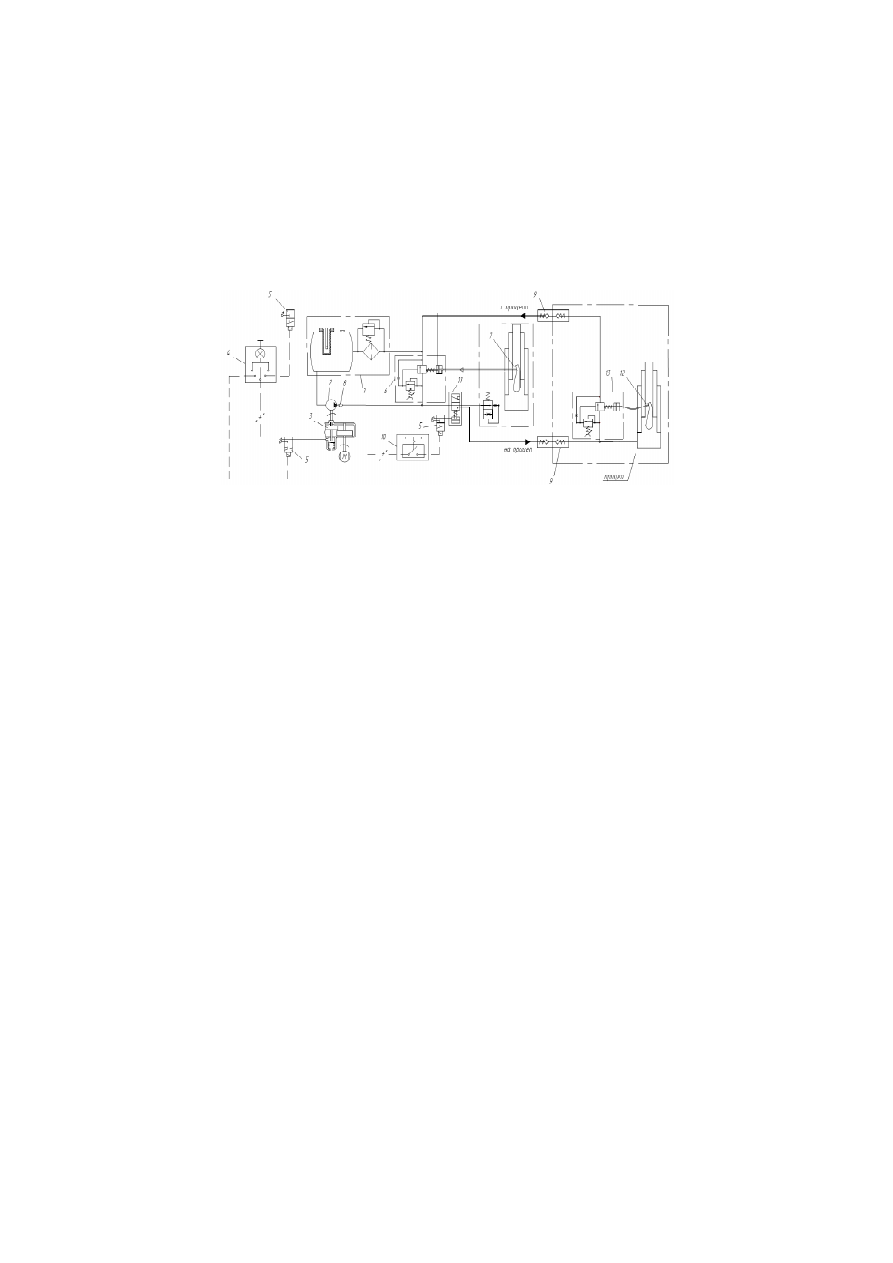

1 – бак масляный; 2 – насос; 3 – коробка отбора мощности; 4 – переключа-
тель управления платформой; 5 – электропневмоклапан; 6 – клапан управ-
ления подъемом платформы автомобиля; 7 – гидроцилиндр подъема плат-
формы автомобиля; 8 – клапан обратный; 9 – муфта соединительная;
10 – кнопка включения управления подъема платформы прицепа; 11 – гид-
рораспределитель; 12 – гидроцилиндр подъема платформы прицепа;
13–клапан управления подъемом платформы прицепа.
Рисунок 4.4 – Схема механизма подъема платформы самосвального
автопоезда МАЗ–5550ХХ (с трехсторонней разгрузкой) + МАЗ–8561ХХ.
4.2.2 Управление механизмом подъема платформы автомо-
биля-самосвала с задней разгрузкой
Управление механизмом подъема платформы самосвала осуще-
ствляется на ровной площадке из кабины водителя с помощью пе-
реключателя (рисунок 4.5), расположенного на щитке приборов
(поз.23, рисунок 3.1). Перед подъемом платформы необходимо при
работающем двигателе убедиться, что давление воздуха в пневмо-
системе не ниже 500 кПа (если манометр показывает меньше
500 кПа, следует предварительно подкачать воздух). Подъем плат-
формы следует производить в следующем порядке:
– выключить сцепление;
– повернуть рукоятку переключателя (рисунок 4.5) в крайнее по-
ложение «I» – «Подъём»;
– плавно отпустить педаль сцепления, увеличивая одновремен-
но обороты двигателя. По тахометру следует поддерживать оборо-
ты двигателя в пределах 1200–1500 мин
-1
;
