Щиток приборов обеспечивает возможность просмотра и корректи-

ровки информации, выводимой на МФМ (позиция 4, рисунок 3.1), с
помощью кнопок управления (позиция 12, 13, 37, 38, рисунок 3.1),
расположенных на панели приборов.

В таблице 3.4 указаны режимы работы МФМ щитка приборов и

способы перехода в эти режимы.

Таблица 3.4

Режим

Выполняемые функции

Способ переход а

1

Проверка работоспособности сигнализаторов и подсветки

Кратковременное
нажатие кнопки 1 (позиция
38) (менее 2 секунд)

Переход к меню «Параметрирование»

Длительное

нажатие

кнопки 1 (позиция 38)
(более 2 секунд)

2

Вывод информации в верхнем поле дисплея:
– температура;
– время, время включения будильника (при его активации),
день недели, число, месяц, год;
– отсутствие информации

Кратковременное
нажатие кнопки 2 (позиция
12) (менее 2 секунд)

Выключение  работающего  будильника  осуществляется
нажатием на любую кнопку 1–4



3

Вывод информации в нижнем поле дисплея:
– общий пробег, «суточный» пробег ;
– общий пробег, число оборотов вала двигателя (х1000);
– общий пробег, количество моточасов работы двигателя;
–  общий  пробег,  количество  моточасов  раб оты  двигателя
на холостом ходу (при отсутствии движения автомобиля);
– общий пробег;
– отсутствие информации

Кратковременное
нажатие кнопки 3 (позиция
13) (менее 2 секунд)

Обнуление  «суточного»  пробега  (при  соответствующем
поле)

Длительное нажатие
кнопки 3 (позиция 38)
(более 2 секунд)

4

Вывод информации в главном поле дисплея:
–  уровень  охлаждающей  жидкости,  уровень  масла  в
картере двигателя;
– зона минимальног о расхода топлива;
– напряжение бортовой сети, давление масла в двигателе;
–  скорость  движения,  мгновенный  расход  топлива  «л/100
км» и «л/ч»;
– отсутствие информации

Кратковременное
нажатие кнопки 4 (позиция
37) (менее 2 секунд)

1 6

Содержание выводимой на МФМ информации приведено на ри-

сунке 3.4.

При отсутствии соответствующих датчиков фрагмент с этой ин-

формацией на МФМ не выводится.

После включения аккумуляторной батареи (АКБ) кратковремен-

ным нажатием на кнопку-выключатель (позиция 30, рисунок 3.1) на
МФМ выводится:

– в верхнем поле: параметры, которые выводились на МФМ до

выключения АКБ: температура или время, время включения будиль-
ника (при его активации), день недели, число, месяц, год;

– в среднем поле: напряжение в бортовой сети.
При включении замка-выключателя стартера и приборов на МФМ

выводятся показания: уровня охлаждающей жидкости, уровня мас-
ла в картере двигателя.

После запуска двигателя на МФМ выводится следующая инфор-

мация:

– в среднем поле: напряжение бортовой сети, давление масла в

двигателе;

– в нижнем поле: информация, которая была до выключения зам-

ка-выключателя стартера и приборов.

1 7

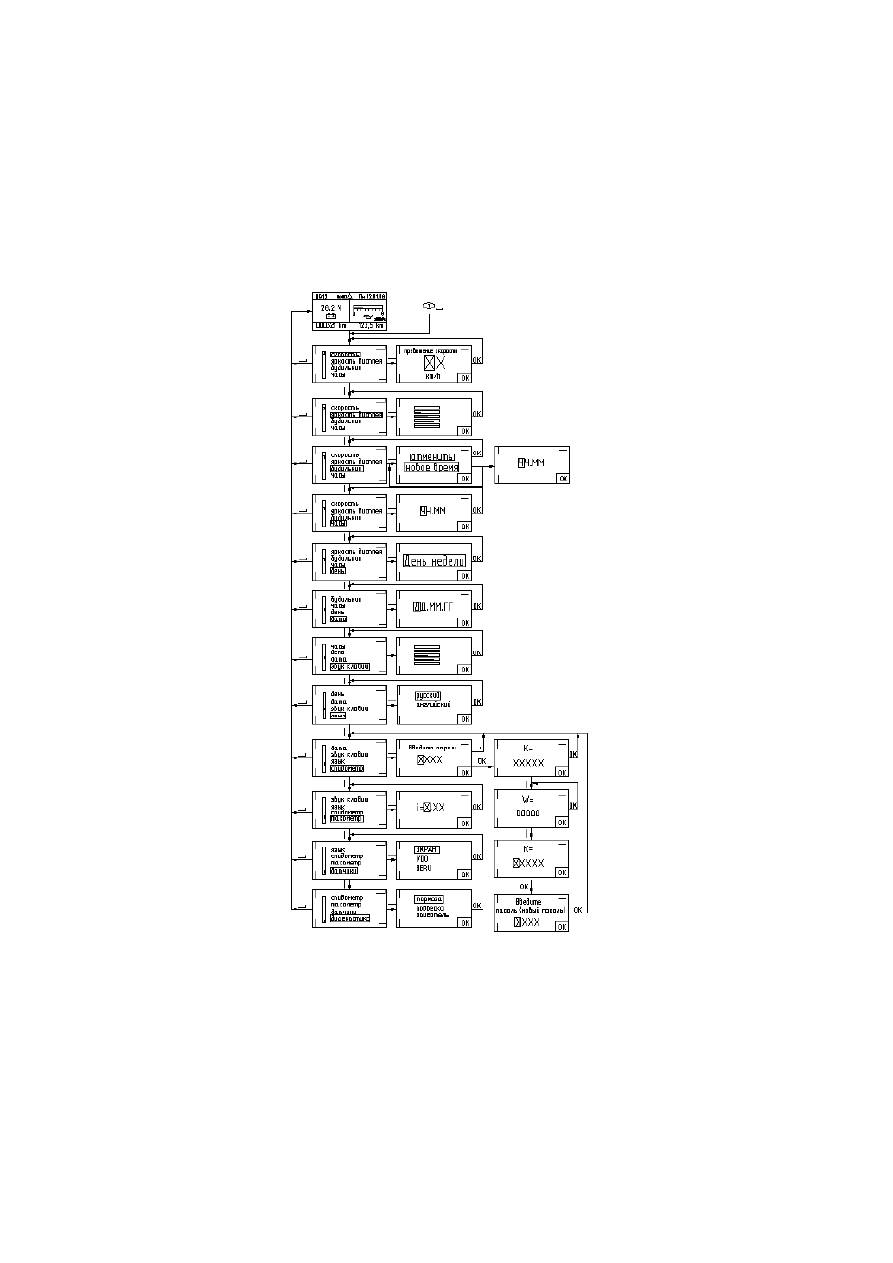

Рисунок  3.4  –  Протокол  вывода  информации  (при  параметрировании).  Лист  1

1 8



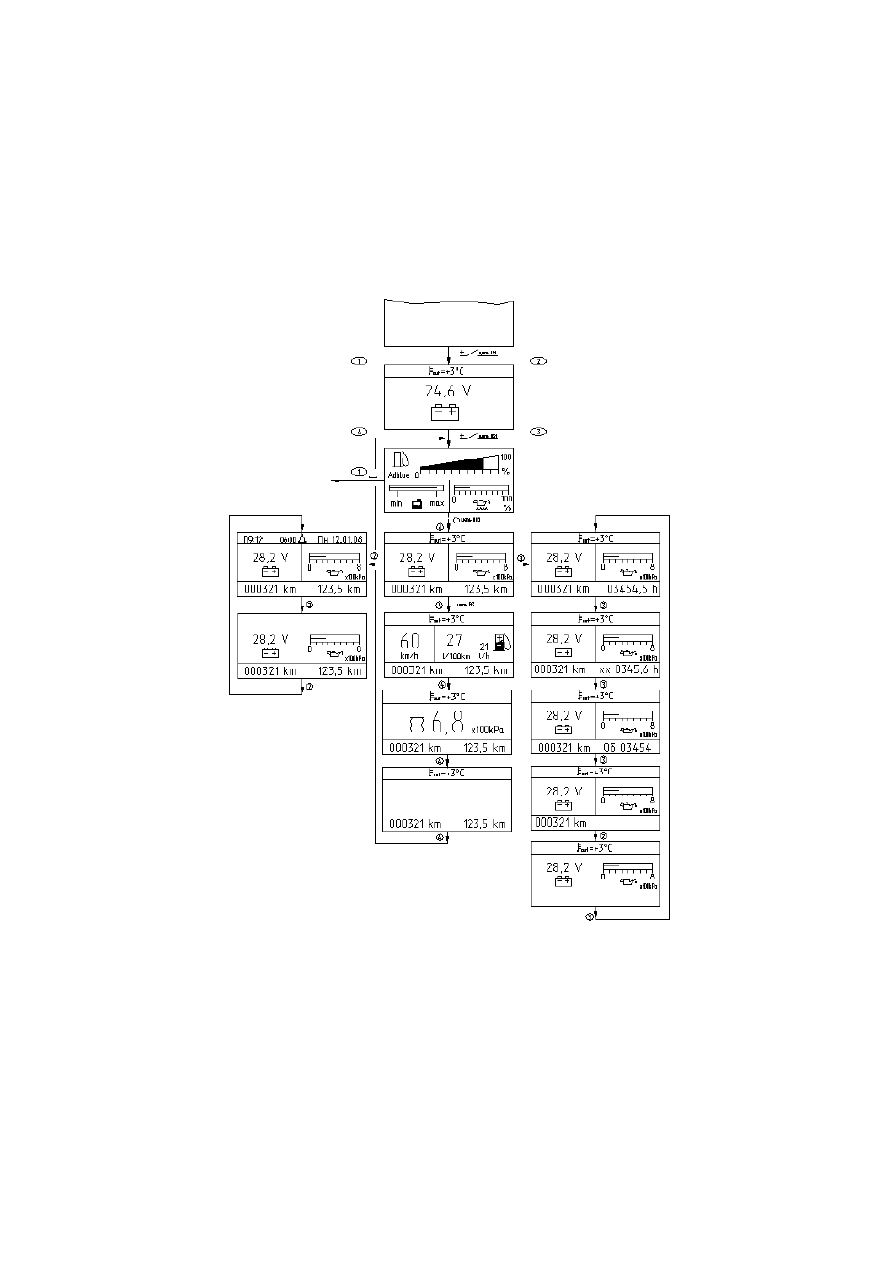

Рисунок  3.4  –  Протокол  вывода  информации  (при  параметрировании).  Лист  2
