Автомобили Derways. Руководство по ремонту - часть 55





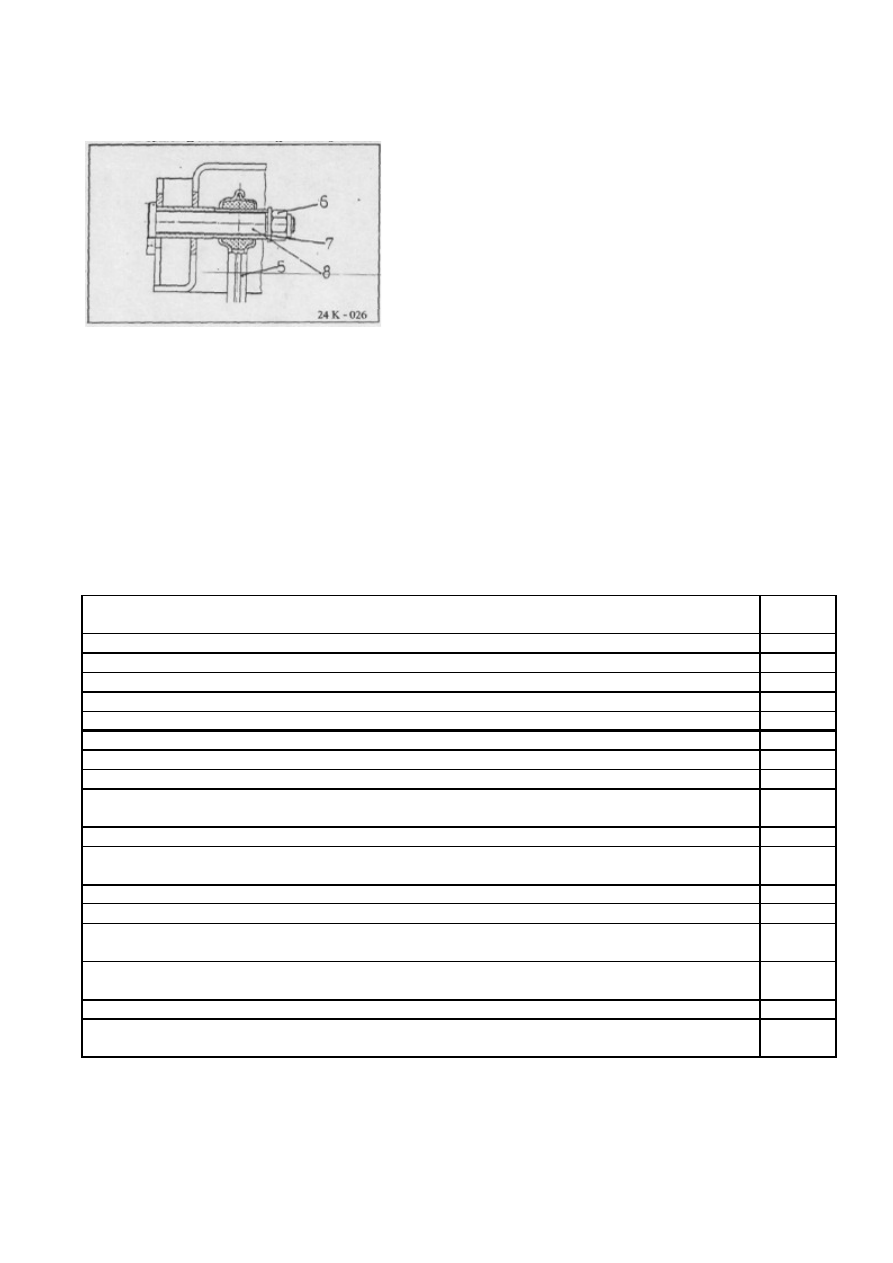

Замена вспомогательной соединительной тяги стабилизатора поперечной

устойчивости

Ослабьте крепежные винты манжеты на
основаниях стабилизаторов поперечной

устойчивости.

Открутите гайку "1" и демонтируйте

пластины "2" и "4", вкладыш "3" и
пластину "4" с вспомогательной

соединительной тяги "5".

Открутите гайку "6" (M10), снимите шайбу

"7" и шпиндель вспомогательной
соединительной тяги "8".

Демонтируйте вспомогательную
соединительную тягу со стабилизатора

поперечной устойчивости.

Сборка выполняется в порядке, обратном демонтажу.
Перед сборкой смажьте шпиндель вспомогательной соединительной тяги "8"

бисульфит-молибденовой смазкой.

Момент затяжки шпинделя вспомогательной соединительной тяги: 5±0,5

daNm.

Моменты затяжки прочих элементов приведены в п.5.5.

МОМЕНТЫ ЗАТЯЖКИ (Nm)

Винты, крепящие ступицу передних колес с ручным отключением привода

на барабане

-25±2,5

Гайки колес

-90±10

Винты, крепящие барабан на ступице колеса

-25±2,5

Гайка поворотного штыря

-120±10

Крепежные винты тормозного диска

-38±2,5

Крепежные винты внешнего фланца

-38±2,5

Крепежные винты основания поворотного штыря

-38±2,5

Винты, крепящие рычаг на поворотном штыре

-38±2,5

Втулка, крепящая корпус шкворня на верхнем рычаге

-120

Гайка опоры верхнего рычага

-150

±2,5

Гайка верхнего вкладыша

-30±2,5

Гайка нижнего рычага

-150

±2,5

Гайка основания амортизатора

-40±2,5

Гайка амортизатора

-70±2,5

Гайки, крепящие верхний рычаг на шасси

-150

±2,5

Гайка крепления нижнего шкворня

-22,5

±0,25

Винты крепления установочного фланца с амортизатором

-20±2,5

Гайки крепления амортизатора на установочном фланце

-40

±0,25

L. ДИФФЕРЕНЦИАЛ ПЕРЕДНЕГО ПРИВОДА

1. ТЕХНИЧЕСКИЕ ДАННЫЕ
2. МОМЕНТЫ ЗАТЯЖКИ

3. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
4. ПОРЯДОК УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ

4.1. СОСТАВ
4.2. ПОРЯДОК РАЗБОРКИ - СБОРКИ

1. ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип:

конический со сходящимися под углом 90

0

 валами, планетарными зуб-

чатыми шестернями и коническим звездообразным сателлитом дифференциала с

прямыми зубцами.

Передаточное число:

-4,125:1(33/8).

-3,72: 1(41/11).
-4,714; 1(33/7).

Маркировка на основной крышке на передней части цилиндрической поверхно-
сти

Максимальная передаваемая мощность:

- 80 л.с.

Максимальный передаваемый крутящий момент:

 -100 daNm.

Максимально допустимые обороты ведущей шестерни дифференциала:

 4

200 об/мин.

Смазка:

T 90 EP2; T 80 EP 2 или эквивалентная SAE 90.

Емкость картера:  1 литр.

2. МОМЕНТЫ ЗАТЯЖКИ (Nm)

Крепежные винты зубчатого винта:

-6...7

Гайка крепления основной крышки:

-3,5±0,2

Винты, крепящие опоры на дифференциале привода:

-3,5±0,2

Гайка ведущей шестерни дифференциала:

макс. 11 daNm.

Винт фиксации вала звездообразного сателлита дифференциала:

-1,6±0,2

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Неисправности при работе дифференциала переднего привода

ШУМЫ ЗУБЧАТЫХ ШЕ-

СТЕРЕН

ШУМЫ В ПОДШИПНИ-

КАХ

НАГРЕВ ДИФФЕРЕН-

ЦИАЛА

ТЕЧЬ МАСЛА

Недостаточный
уровень масла

Неисправность

подшипников диф-

ференциала приво-

да

 Недостаточный

уровень масла

Слишком высокий

уровень масла

Плохой контакт

между зубцами

венца и шестерни

Износ шестерни

дифференциала

переднего привода

Недостаточный за-

зор между зубча-

тыми шестернями

Уплотнительные

кольца изношены

Большой зазор ве-

дущей шестерни

дифференциала в

подшипниках

В подшипники по-

пала металличе-

ская стружка от

корпуса

Слишком затянуты

подшипники

Уплотнительные

кольца изношены

Неправильная ре-
гулировка конуса

Треснул корпус

Неправильно за-

тянута ведущая

шестерня диффе-

ренциала

Закрыт и забился

воздушный клапан

Зубчатые колеса

повреждены

4. ПОРЯДОК УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ

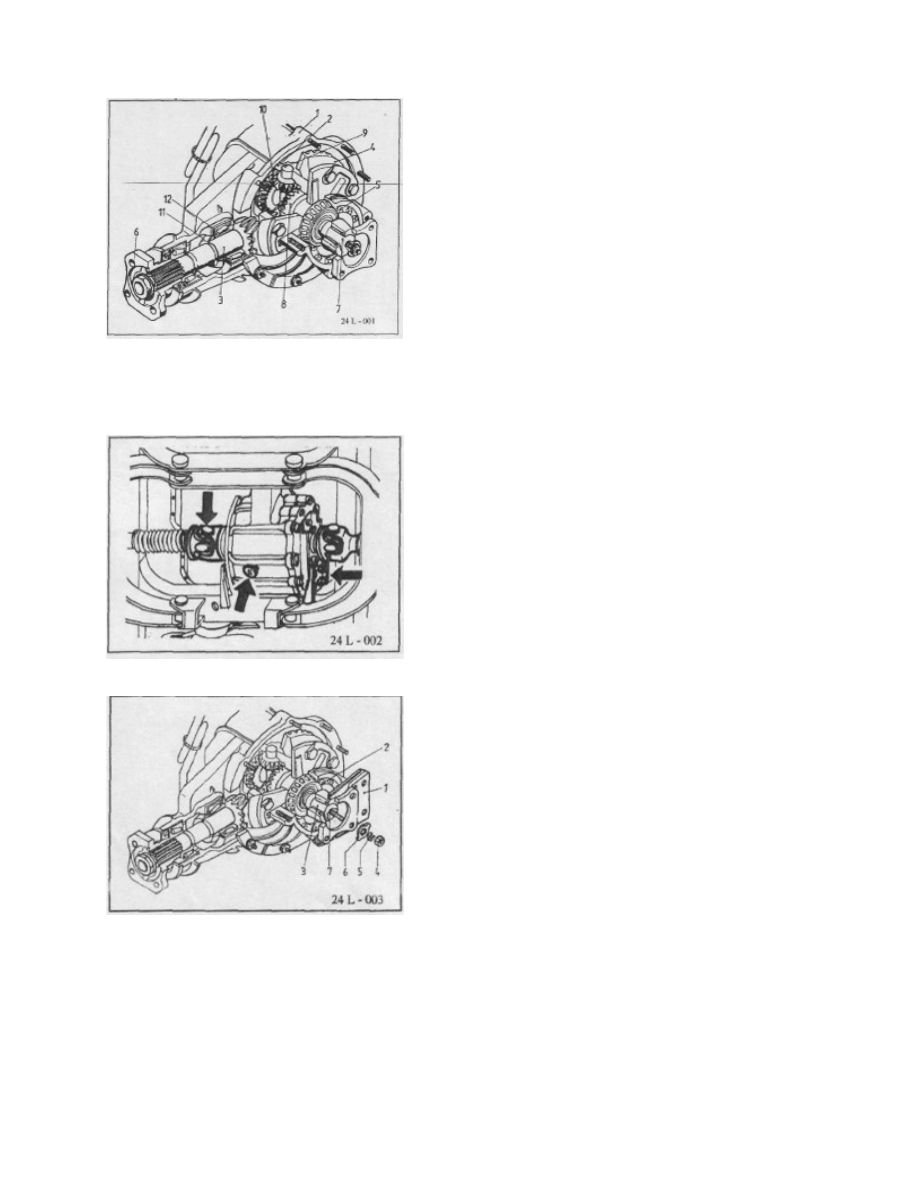

4.1. Состав

1.

Корпус дифференциала

2.

Коробка звездообразного сателлита диффе-
ренциала

3. Ведущая шестерня дифференциала
4. Венец дифференциала

5. Гроверная гайка
6. Фланец кардана

7.

Вал планетарного механизма

8.

Шестерня планетарного механизма

9.

Вал звездообразного сателлита дифферен-
циала

10.

Звездообразный сателлит дифференциала

11.Маслоотражатель

12.Регулировочная шайба

4.2. ПОРЯДОК РАЗБОРКИ - СБОРКИ

ПОРЯДОК ДЕМОНТАЖА ДИФФЕРЕНЦИАЛА ПРИВОДА С

АВТОМОБИЛЯ

Поднимите автомобиль.

Снимите пробки и слейте жидкость из кор-
пуса дифференциала привода.

Демонтируйте переднюю продольную диффе-
ренциальную передачу с дифференциала.

Демонтируйте поперечную дифференциальную
передачу с дифференциала.

Открутите винты на дифференциальной
передаче, установленной на основании

шасси, и извлеките дифференциальную
передачу.

Сборка выполняется в порядке, обратном
демонтажу.

ДЕМОНТАЖ ДИФФЕРЕНЦИАЛА ПЕРЕДНЕГО ПРИВОДА

Снимите крепежную пластину "1" дифферен-
циальной передачи и стопорную шайбу,

фиксирующую гроверную гайку "2".

Заблокируйте вал планетарного механизма

"3" и открутите гайку вала планетарного
механизма "4" с двумя стопорными гайками

"5" и "6".

Извлеките вал планетарного механизма.

Извлеките крепежный болт "7", для чего совместите пазы, провернув вал.

При помощи специального ключа 7812-4019 открутите гроверную гайку. По-

вторите операцию с другой стороны.

ПРИМЕЧАНИЕ:

ПРИ НЕОБХОДИМОСТИ СНИМИТЕ С РЕГУЛИРОВОЧНОЙ ГАЙКИ:

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ ПОМОЩИ ИЗВЛЕКАЮЩЕГО УСТРОЙСТВА 7823-4133

ВНЕШНЕЕ КОЛЬЦО ПОДШИПНИКА ПРИ ПОМОЩИ ПРИСПОСОБЛЕНИЯ 7823-4304

ИГОЛЬЧАТУЮ ВТУЛКУ.

Открутите крепежные гайки основной крышки и снимите ее вместе с уплотни-
тельным кольцом.

Извлеките коробку звездообразного сателлита дифференциала.

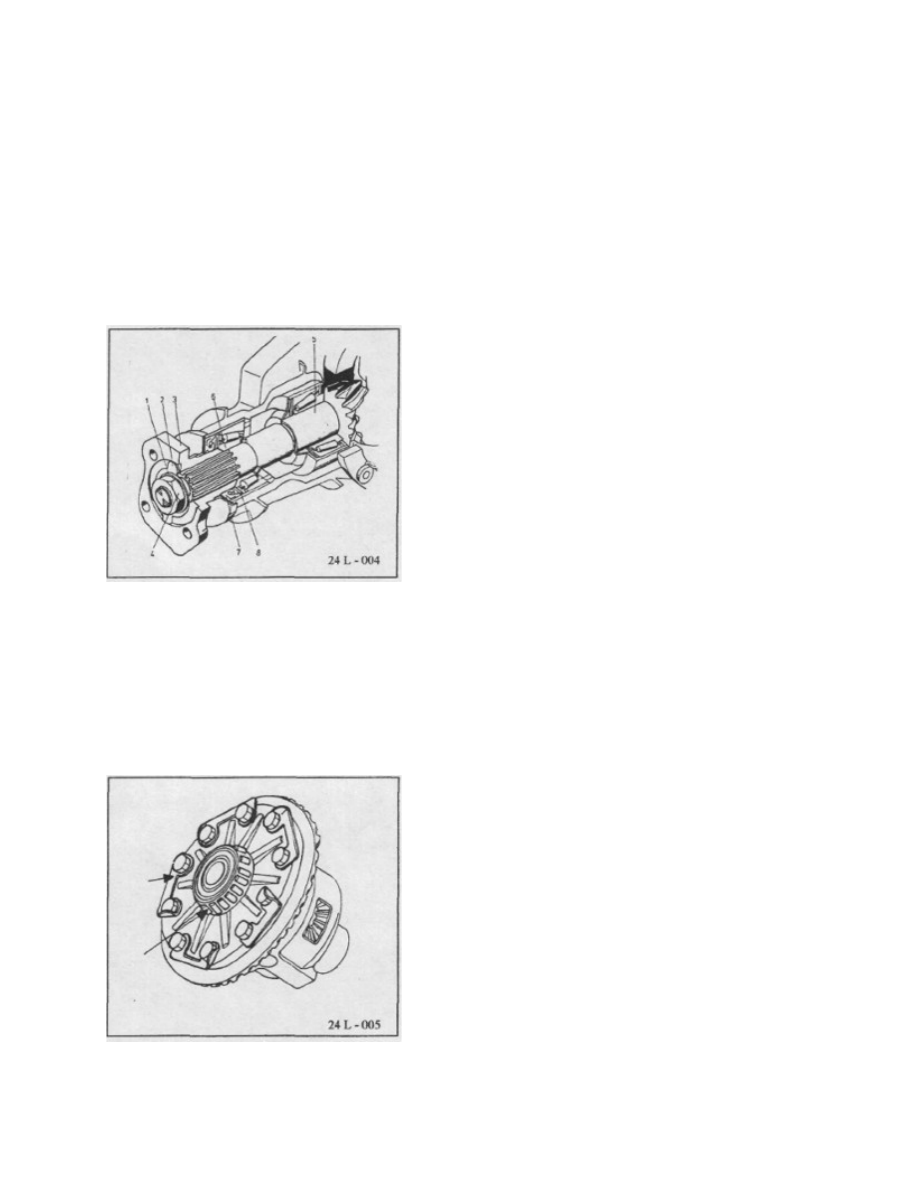

Открутите стопорную гайку "1" и снимите предохранительное кольцо "2" ве-

дущей шестерни дифференциала.

Зафиксируйте фланец зубчатой передачи
"3" и открутите гайку "2".

Снимите фланец зубчатой передачи, для
чего надавите на ведущую шестерню диффе-

ренциала "5" так, чтобы она вышла из
внутреннего кольца подшипника "6", и из-

влеките шестерню из корпуса дифференциа-
ла зубчатой передачи.

При помощи извлекающего устройства 7823-
4133 извлеките кольцо "7".

Снимите маслоотражатель "8" и внутреннее
кольцо подшипника с фланца подшипника.

Извлеките внешнее кольцо подшипника из фланца зубчатой передачи при по-

мощи приспособления 7823-4015.

Извлеките внешнее кольцо подшипника из коробки звездообразного сателлита

дифференциала при помощи приспособления 7823-4074.

Извлеките внутреннее кольцо подшипника из корпуса звездообразного сател-

лита дифференциала при помощи приспособления:
 7823-4324 для конусного блока с передаточным числом 33/8.
 7823-4324 для конусного блока с передаточным числом 41/11.

ПОРЯДОК ДЕМОНТАЖА КОРОБКИ ЗВЕЗДООБРАЗНОГО

САТЕЛЛИТА ДИФФЕРЕНЦИАЛА

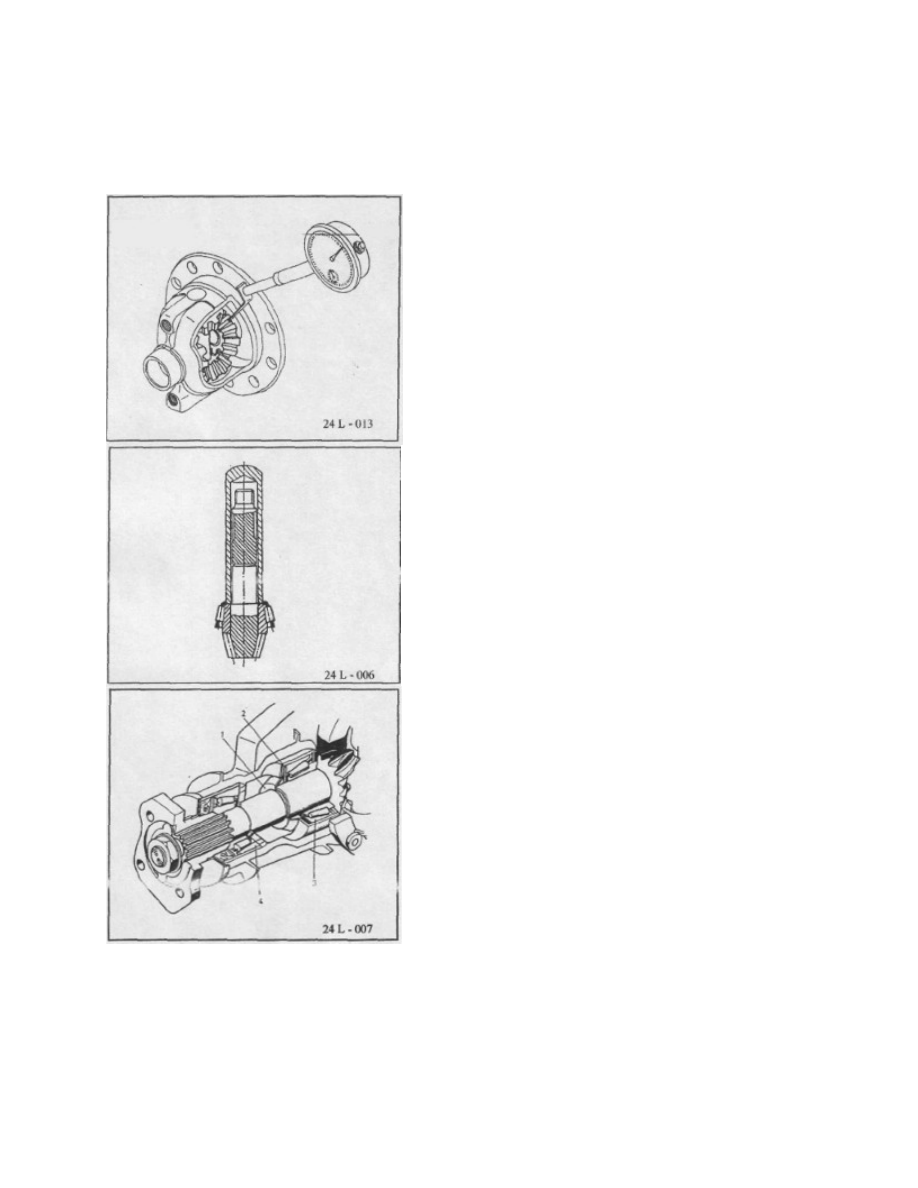

Извлеките внешнее кольцо подшипника из

коробки звездообразного сателлита диффе-
ренциала "1" при помощи извлекающего

устройства 7823-4074.

Открутите винты, крепящие венец на кор-

пусе.

Снимите венец, ударяя по его поверхно-

сти.

ВНИМАНИЕ:
ПРИ СБОРКЕ УСТАНОВИТЕ ЗВЕЗДООБРАЗНЫЙ САТЕЛЛИТ ДИФФЕРЕНЦИАЛА И ВЕНЕЦ ПОПАР-

НО. ПРИ ПОВРЕЖДЕНИИ ОДНОГО ИЗ НИХ НЕОБХОДИМО ЗАМЕНИТЬ ВЕСЬ БЛОК.

Открутите стопорный винт вала звездообразного сателлита дифференциала и

извлеките вал.

Из коробки звездообразного сателлита дифференциала извлеките планетарные

шестерни и установочные шайбы.

Сборка выполняется в порядке, обратном де-
монтажу:

Регулировочные шайбы планетарных ше-
стерен подбираются в соответствии с за-

зором между планетарной шестерней и
звездообразным сателлитом дифференциала:

0,1-0,2 мм. Замеры выполняются после
того, как один из звездообразных сател-

литов будет заблокирован.

Максимальный допустимый осевой люфт пла-

нетарной шестерни: 0,5 мм.

Запрессовка подшипников в коробку выпол-

няется при помощи приспособления 7853-
4099.

Момент затяжки крепежных винтов венца
звездообразных шестерен составляет 6-7

daNm.

Затягивайте винты крест на крест, и для

того чтобы зафиксировать их, загните
ушки стопорных шайб.

ПОРЯДОК СБОРКИ ДИФФЕРЕНЦИАЛА ПЕРЕДНЕГО

ПРИВОДА

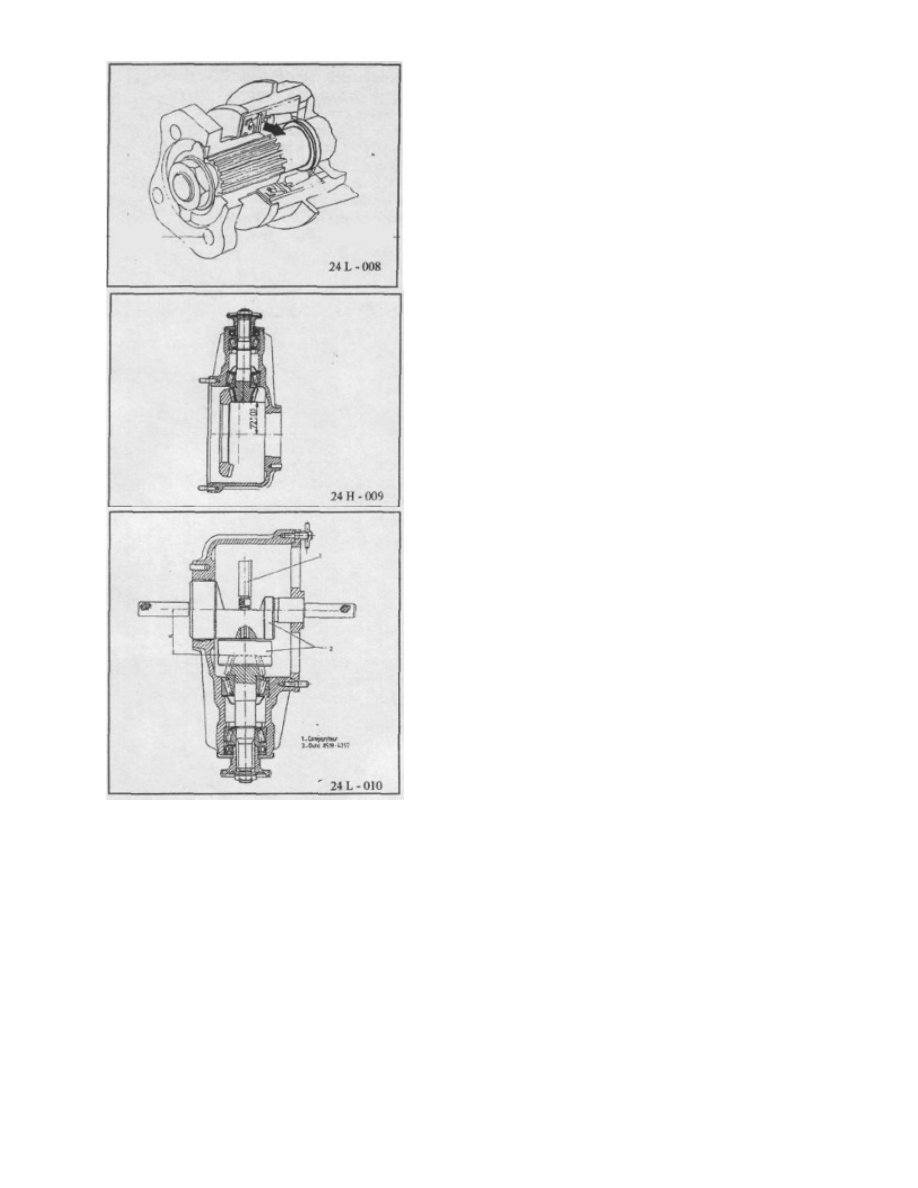

При помощи приспособления 7823-4075

запрессуйте внутреннее кольцо подшипника
в шестерню дифференциальной передачи

так, чтобы оно дошло до вкладышей на ли-
цевой части.

Установите корпус маслоотражателя "1" и
регулировочную шайбу "2".

Запрессуйте внешнее кольцо подшипника
"3" в корпус дифференциала.

Запрессуйте внешнее кольцо подшипника
"4".

Установите шестерню дифференциальной
передачи в корпус дифференциала и уста-

новите следующее:

внешнее кольцо подшипника на хвосто-

вик шестерни дифференциальной переда-
чи;

маслоотражатель;

уплотнительное кольцо;

фланец карданного вала;

гайку.

Крутящий момент для прокрутки двигателя

(без установленного венца дифференциала)
должен быть: 0,16-0,20 daNm.

ПРИМЕЧАНИЕ: В ТОМ СЛУЧАЕ, ЕСЛИ КРУТЯЩИЙ
МОМЕНТ ШЕСТЕРНИ ОТЛИЧАЕТСЯ ОТ ЗНАЧЕНИЙ,

ПРИВЕДЕННЫХ ВЫШЕ, ЗАМЕНИТЕ РЕГУЛИРОВОЧНУЮ
ШАЙБУ НА ХВОСТОВИКЕ ШЕСТЕРНИ ДИФФЕРЕНЦИ-

АЛЬНОЙ ПЕРЕДАЧИ.

Проверьте расстояние до центра зубчатой
передачи при помощи приспособления 8519-

4257.

a.

Установите регулировочную часть прове-
рочного приспособления на головку ше-

стерни зубчатой передачи.

b.

Установите один конец проверочного при-

способления в отверстие для подшипника,
а его другой конец зафиксируйте винтами

в месте установки основной крышки диффе-
ренциала.

c.

Расстояние должно составлять 72 мм.

ПРИМЕЧАНИЕ:

В ТОМ СЛУЧАЕ, ЕСЛИ РАЗМЕРЫ БЛОКА КОНУСА ОТЛИЧАЮТСЯ ОТ РАЗМЕРОВ 72 +/-0,1

ММ БОЛЕЕ ЧЕМ НА ±0,25 ММ, ТО ТАКОЕ ОТКЛОНЕНИЕ ОТМЕЧАЕТСЯ В СОТЫХ НА ЛИ-
ЦЕВОЙ ЧАСТИ ШЕСТЕРНИ.

ПРИ ОТКЛОНЕНИИ ПОДГОНОЧНЫЙ РАЗМЕР ДЛЯ КОРПУСА РАССЧИТЫВАЕТСЯ КАК: 72 "+"
ИЛИ "-"ОТКЛОНЕНИЕ

+0

-0,1

.
