Автомобили Derways. Руководство по ремонту - часть 50

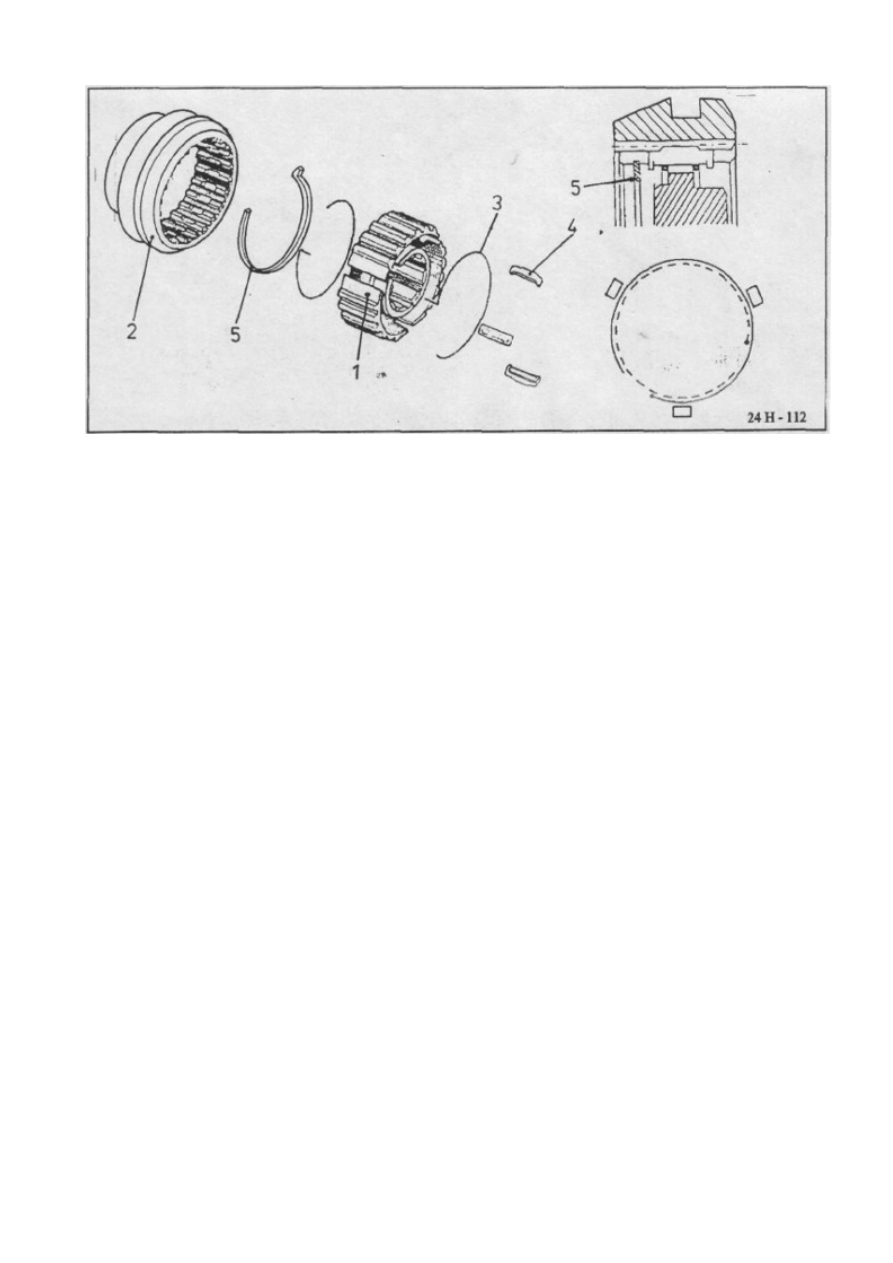

Условия подготовки втулки и манжеты аналогичны другим синхронизаторам. Те

же условия применимы и для клиньев и пружин.

−

Штифт фиксации "5" устанавливается в паз втулки (0,68 и 1,8).

−

Подающее усилие манжеты при переключении с точки "0" на V передачу
должно быть 3-6 daN.

−

Манжета "2 устанавливается на штифт фиксации "5" вместе с боковой
пластиной.

−

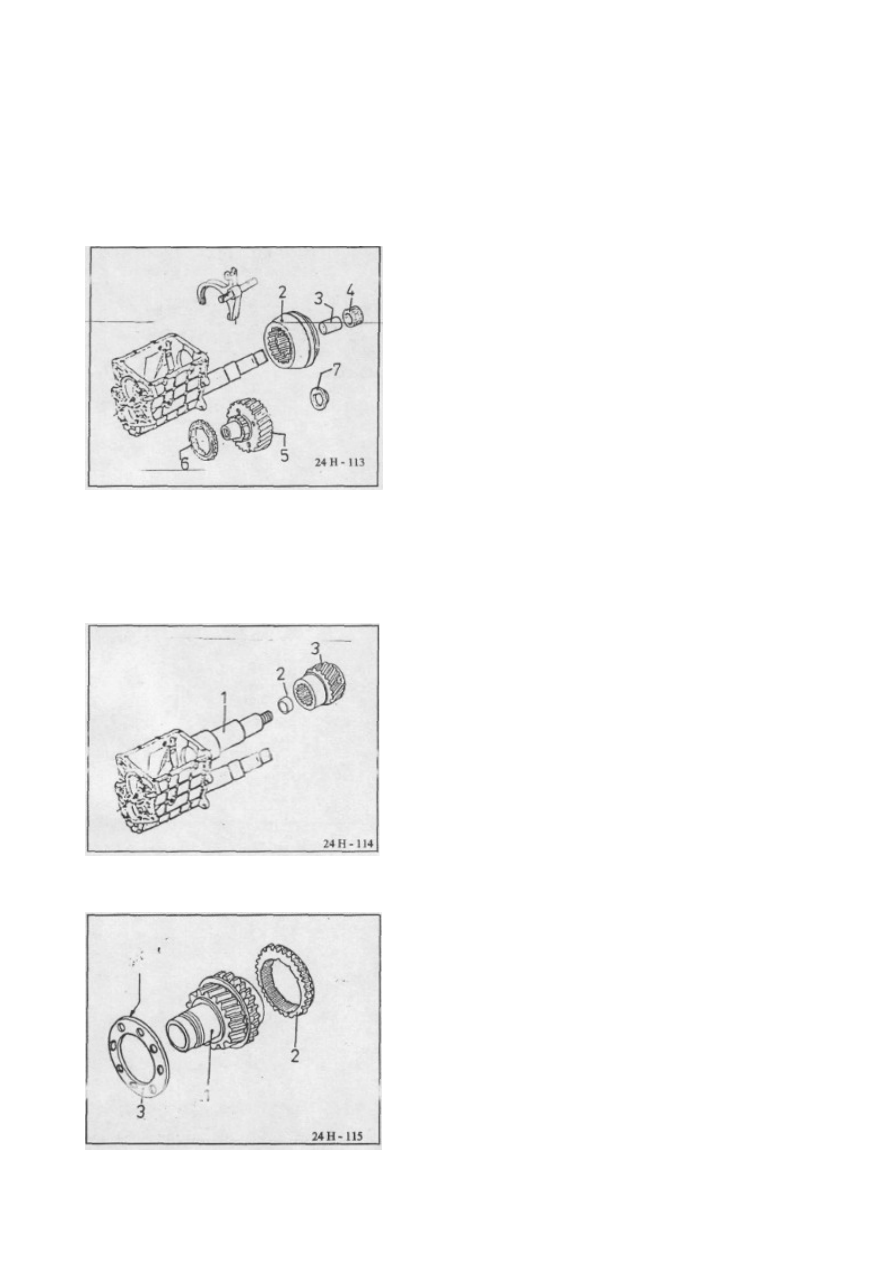

Установите вал и вилку V передачи на

синхронизатор "2". Втулка
устанавливается на корпусе коробки при

помощи штифта фиксации, а затем
запрессовывается на промежуточный вал

при помощи приспособления 7828-4021Z
(Внимание: Вал и вилка V передачи должны

входить в отверстие на корпусе).

−

При помощи приспособления запрессуйте

специальную втулку "3".

−

Установите на специальную втулку две

игольчатые втулки "4".

−

Установите шестерню "5" V передачи в

кольцо синхронизатора "6" и установите
весь блок на игольчатую втулку "4".

−

На заднюю часть установите шайбу "7".

b) На вторичный вал:

−

На блок вторичного вала установите

втулку "2" и запрессуйте на вторичный
вал "1" шестерню "3" V передачи при

помощи приспособления 7828-04023Z.

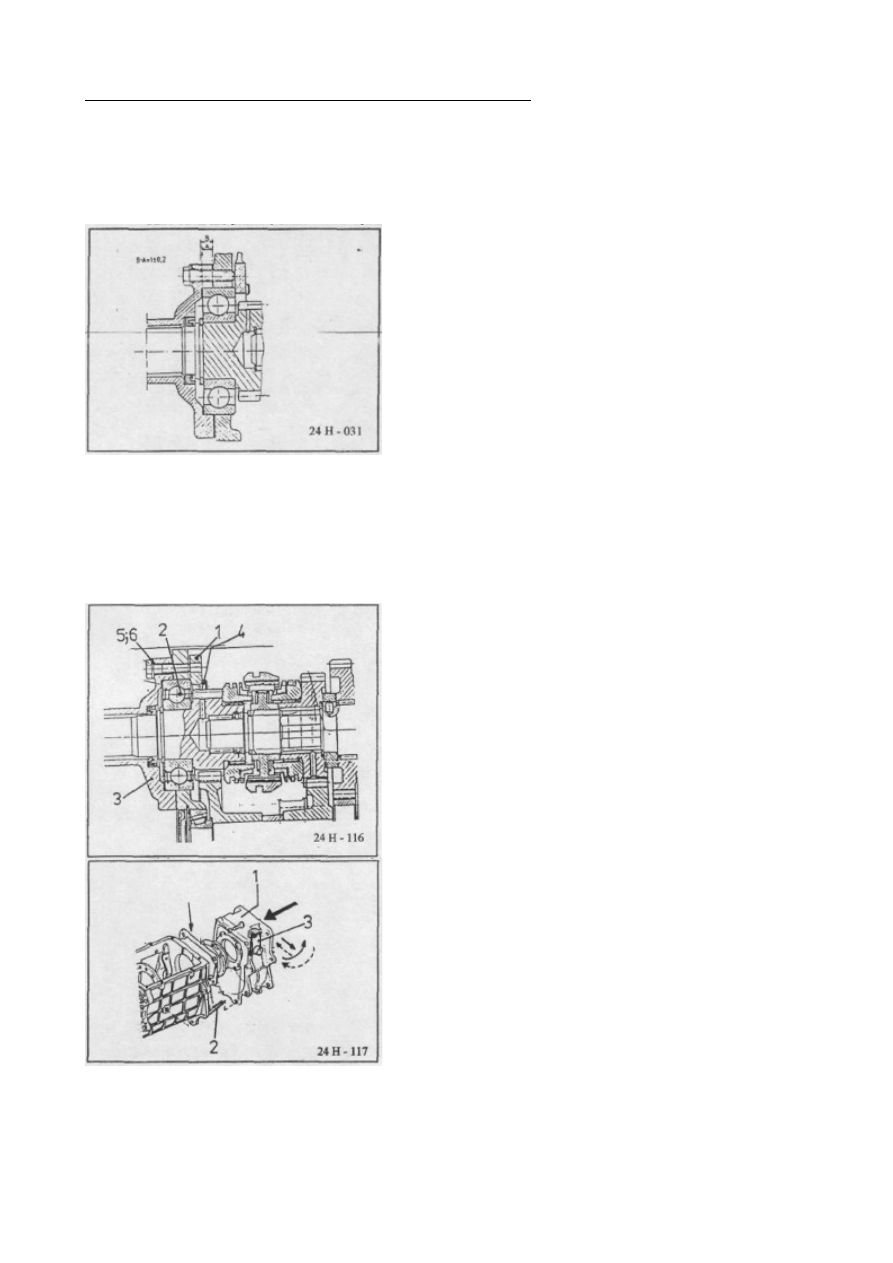

ПОРЯДОК УСТАНОВКИ ПЕРВИЧНОГО ВАЛА

−

На блок первичного вала "1" установите

кольцо синхронизатора "2".

−

Получившийся блок установите (с фрезами

в горизонтальном положении) в переднее
отверстие и запрессуйте его при помощи

приспособления 7851-4059 так, чтобы
внешнее кольцо подшипника качения

выходило из отверстия.

−

Смазкой 170LiCaPb2 смажьте сторону,

направленную к корпусу, прокладку крышки
"3" и установите ее на корпус.

Порядок регулировки положения первичного вала

−

Запрессуйте первичный вал в осевом направлении так, чтобы кольцо
синхронизатора IV передачи установилось на обод втулки синхронизатора

и зафиксировалось на крабовидном конусе.

−

Подайте первичный вал назад на 1±0,2 мм и заблокируйте вал в этом

положении.

−

Измерьте расстояние "А" меду

поверхностью прокладки и внешней
поверхностью подшипника качения.

Например: A=8,5 мм.

−

Замерьте расстояние "В" между

установочной поверхностью регулировочной
шайбы и установочной поверхностью крынки

на корпусе коробки. Например: B= 10 мм.

−

При помощи регулировочных шайб добейтесь

минимального зазора в 1±0,2 мм между А и
В.

B-A=10-8,5=1,5 мм.
Порядок подбора регулировочной шайбы: 1,5-1 =0,5 мм.

ПРИМЕЧАНИЕ: РЕГУЛИРОВОЧНЫЕ ШАЙБЫ УСТАНАВЛИВАЮТСЯ НА КРЫШКУ ПЕРВИЧНОГО

ВАЛА, А КРЫШКА ФИКСИРУЕТСЯ НА КОРПУСЕ ПРИ ПОМОЩИ 4 ВИНТОВ (M8X40) С
ШАЙБАМИ И ПРОКЛАДОЧНЫМИ КОЛЬЦАМИ.

−

Установите на корпус регулировочный
фланец "1", крепящийся на подшипнике

качения "2" при помощи винтов "4",
которые проходят через крышку "3"

(M8x45), с шайбами "5" и кольцами "6"
прокладки.

−

Момент затяжки винтов MS: 1,1-1,4 daNm.

−

Проверьте вращение первичного и

вторичного валов.

−

Установите прокладку между корпусом и
задней крышкой. Смажьте ее смазкой

Silmate Blanck RTV 14730.

−

Установите блок задней крышки на

резьбовые шпильки "2".

−

Подайте блок вала "3" влево и слегка

проверните его так, чтобы рычаг вошел в
вилку V передачи.

−

Подайте крышку вперед так, чтобы она
вошла в соприкосновение с корпусом

коробки. Проверните вал "3" в
противоположную сторону. Подайте его

вправо и установите его на место в
вилке.

−

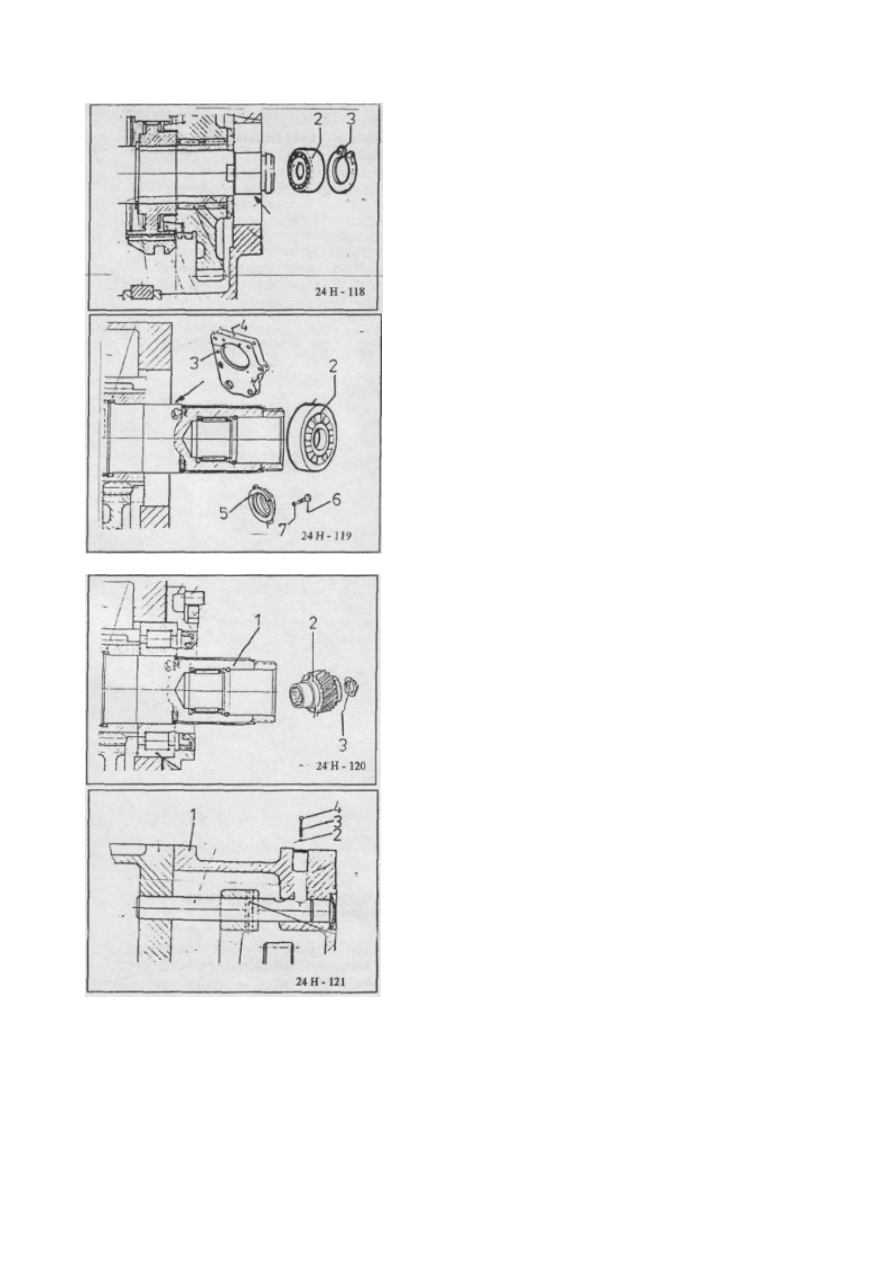

Запрессуйте роликовый подшипник качения

"2" на промежуточный вал при помощи
приспособления 7815-4069.

−

Установите предохранительное кольцо "3"
при помощи приспособления STAS 8066-80.

−

Запрессуйте роликовый подшипник качения
"2" на вторичный вал при помощи

приспособления 7815-4070.

−

Установите фланец задней прокладки "3" и

крышку задней прокладки "4".

−

Установите блок крышки подшипники

качения "5" (так, чтобы шестерни
располагались внизу), закрепите ее при

помощи винтов "6" и плоских шайб "Т".

−

Момент затяжки винтов "6": 1,1-1,4 daNm.

−

Затяните гайки, расположенные между
корпусом, коробкой и задней крышкой.

Момент затяжки: 3,2-4 daNm.

−

На пазы вторичного вала "1" установите

шестерню II передачи, смазав ее смазкой
Silmate Blanck RTV 14730.

−

При помощи специального ключа 6930-4257
затяните гайку "3".

−

Момент затяжки гайки "3": 9-13 daNm.

−

На заднюю крышку "1" установите шаровой

наконечник "2", пружину фиксации "3" и
винт "4" (М12).

−

Момент затяжки винта "4": 4,5-5 daNm.

ПОРЯДОК УСТАНОВКИ КАЧАЮЩЕГОСЯ РЫЧАГА ЗАДНЕЙ ПЕРЕДАЧИ

−

Установите эксцентрик рычага "2" в

корпус.

−

Установите качающийся рычаг задней

передачи "3" в корпус; установите на
шестернею задней передачи манжету и

затем установите ее на эксцентрик рычага
"2".

−

Отрегулируйте рычаг задней передачи "3"
так, чтобы шестерня задней передачи

выбиралась легко, и зафиксируйте рычаг
"3" гайкой "4".

−

Момент затяжки гайки "4": 9-13 daNm.

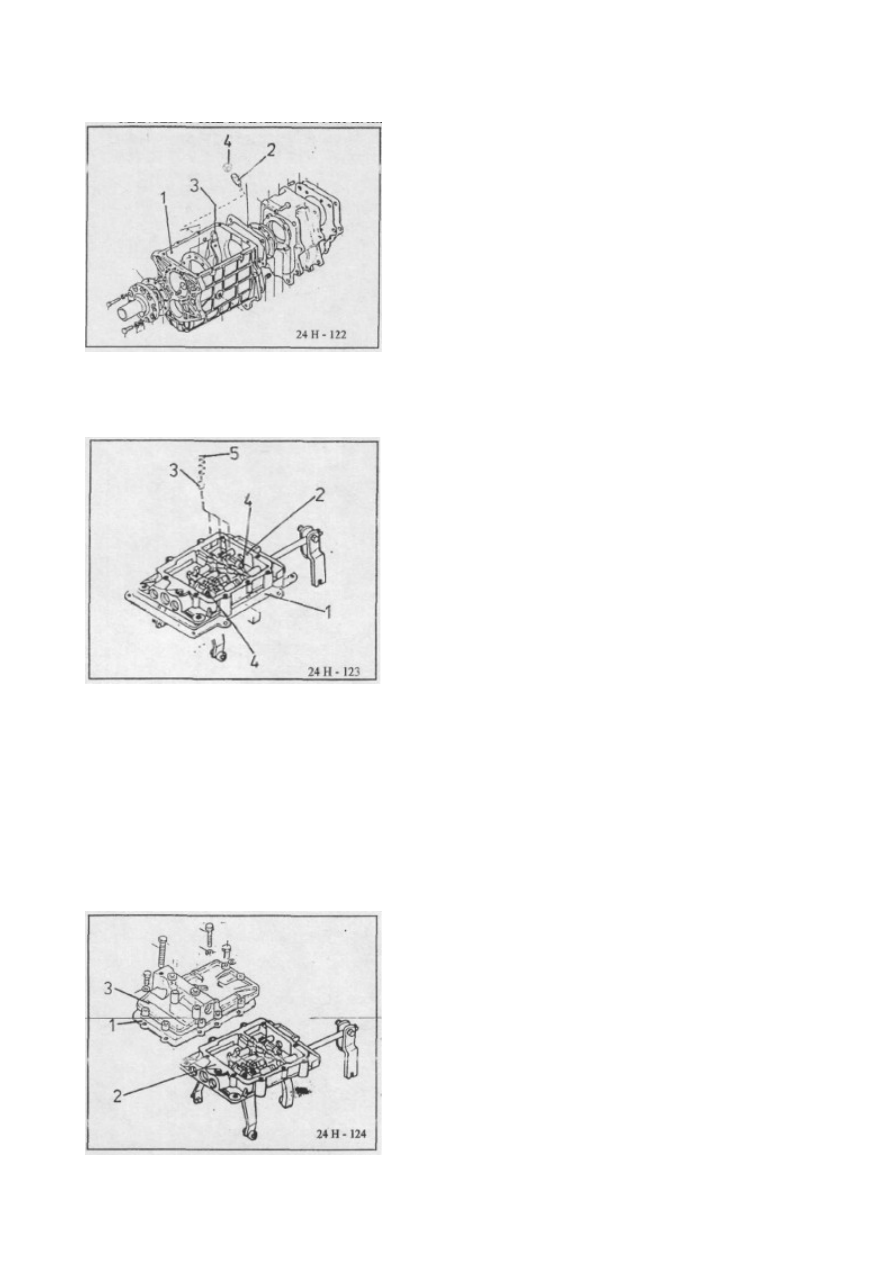

ПОРЯДОК УСТАНОВКИ КРЫШКИ ВИЛОК

−

Установите прокладку "1" на корпус

коробки передач.

−

На корпус коробки передач установите

юлок крышки вилок "2".

−

Отрегулируйте положение вилок на валу

так, чтобы венцы синхронизатора
располагались симметрично зубцам

сцепления шестерен.

−

Установите шаровые наконечники "3" в

крышку.

−

Установите вал в предназначенное для

него положение и подоприте шаровые
наконечники валов I-II и III-IV передач

пружиной фиксации.

−

Затяните винты "4"  вилок на валу с

моментом затяжки 2-2,7 daNm и
зафиксируйте винт и вилку при помощи

проволоки.

−

На шаровой наконечник "3" установите

пружины фиксации "5". Крутящий момент
затяжки винтов крышки: 1,1-1,4 daNm.

ПОРЯДОК УСТАНОВКИ КРЫШКИ РЫЧАГА

−

Установите крышку вилок "2" на прокладку
"1".

−

Установите крышку рычага на крышку вилок
"2" и затяните винты.

−

Проверьте подающее усилие валов (за
исключением вала V передачи) в блоке

крышки вилок: макс. 15 daNm.

−

В таком положении одновременное

перемещение двух валов невозможно.

−

Установите переключатель задней передачи

и воздушный клапан.

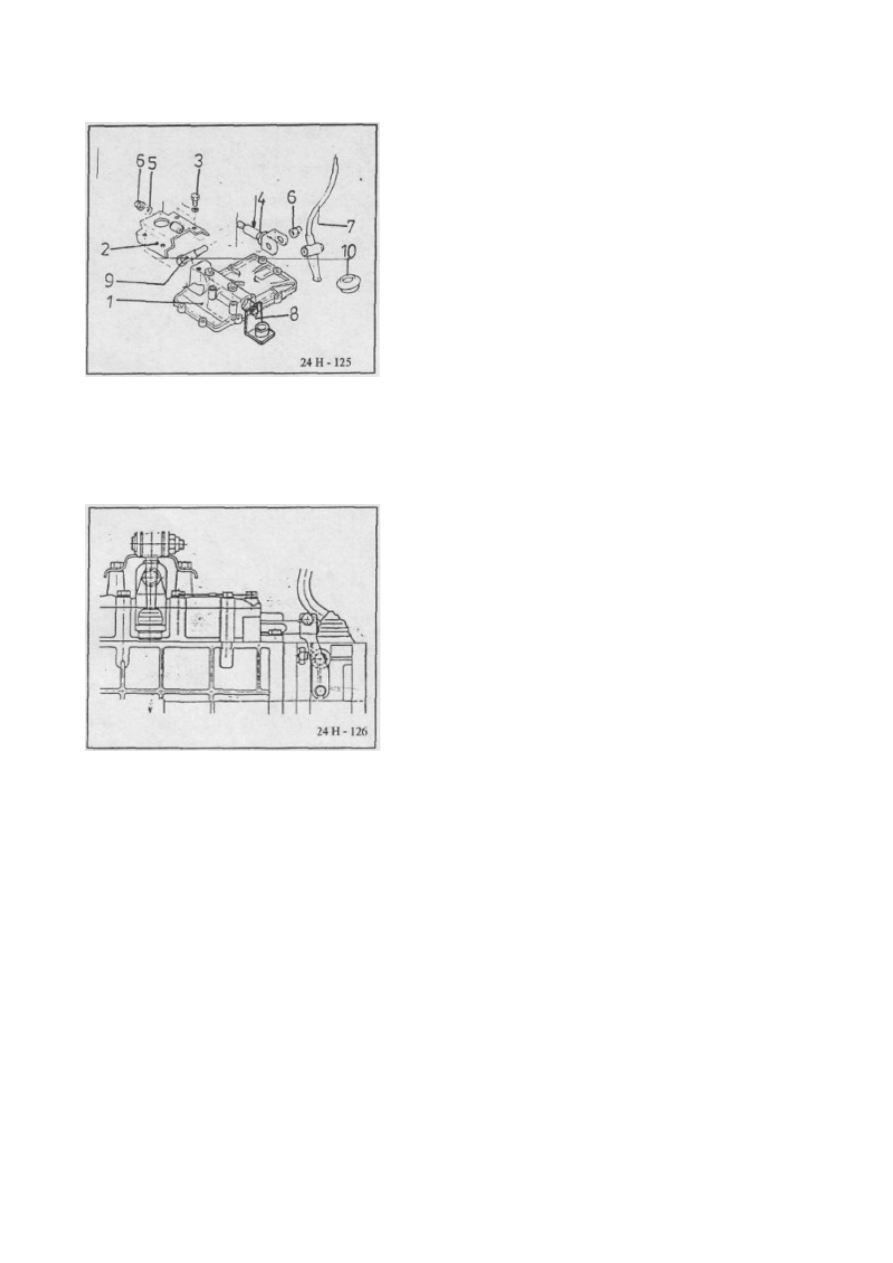

ПОРЯДОК УСТАНОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

−

На крышку рычага "1" установите блок

суппорта "2" с винтами "3".

−

Смазкой UM 170 Li Ca Pb 2 смажьте

цилиндрическую часть блока вилки "4".

−

Во втулку блока суппорта "2" установите

блок вилки "4" и зафиксируйте его при
помощи гайки "6" (М12) с шайбой "5".

−

Установите рычаг "7" в суппорт рычага
"8" и блок вилки "1".

−

Смажьте цилиндрическую часть винта вилки
"9".

−

Зафиксируйте рычаг "7" гайкой "6".

−

Подайте манжету "10" во втулку суппорта

рычага "8". Затяните гайку "6", так
чтобы она не заблокировала зубчатую

передачу.

ПОРЯДОК СБОРКИ КРЫШКИ V ПЕРЕДАЧИ И ЗАДНЕЙ ПЕРЕДАЧИ

−

Установите рычаг переключения III (IV)

передачи, точно соблюдая положение вала
рычага так, чтобы он находился в

положении "0" для V передачи. Вал рычага
в крышке должен располагаться

вертикально.

−

В таком положении зафиксируйте рычаг

передачи на валу рычага и заблокируйте
его предохранительным кольцом.

−

Вертикальное положение вала рычага и
рычага передачи соответствует

невключенному состоянию V передачи.

ПОРЯДОК УСТАНОВКИ БЛОКА РАЗДАТОЧНОЙ КОРОБКИ НА БЛОК КОРОБКИ ПЕРЕДАЧ
На резьбовые шпильки коробки передач установите прокладку заднего фланца.

Установите раздаточную коробку на коробку передач так, чтобы резьбовые
шпильки располагались в правильном положении.

Слегка ударяя по раздаточной коробке, подайте ее на коробку передач.
Установите новый гроверные шайбы на резьбовые шпильки.

Установите и затяните гайки М10.
Момент затяжки гаек: 3,2-4 daNm.

5. РАЗДАТОЧНАЯ КОРОБКА

ПОРЯДОК ДЕМОНТАЖА РАЗДАТОЧНОЙ КОРОБКИ

ВНИМАНИЕ:
ПЕРЕД ДЕМОНТАЖЕМ ОЧИСТИТЕ ВНЕШНИЕ ЧАСТИ

РАЗДАТОЧНОЙ КОРОБКИ, ЧТОБЫ ИЗБЕЖАТЬ
ПОПАДАНИЯ ГРЯЗИ.

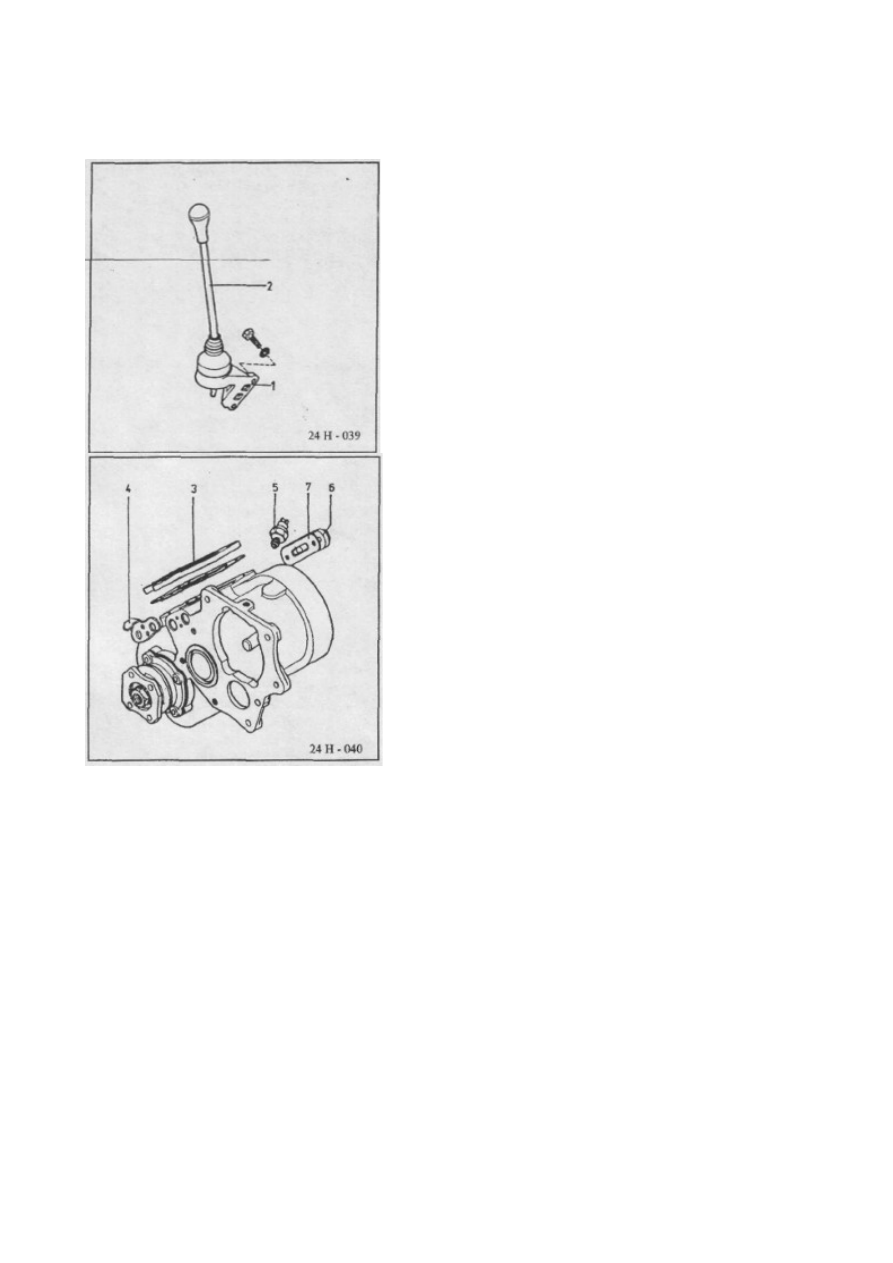

Порядок демонтажа:

1.

Основание рычага вместе с рычагом
переключения "2".

2. Крышка вала вилок "3" и прокладка.

3. Направляющая пластина прокладки "4".
4. Датчик сигнализации режима 4х4 "5".

5. Крышка "6".
6. Прокладка "7".

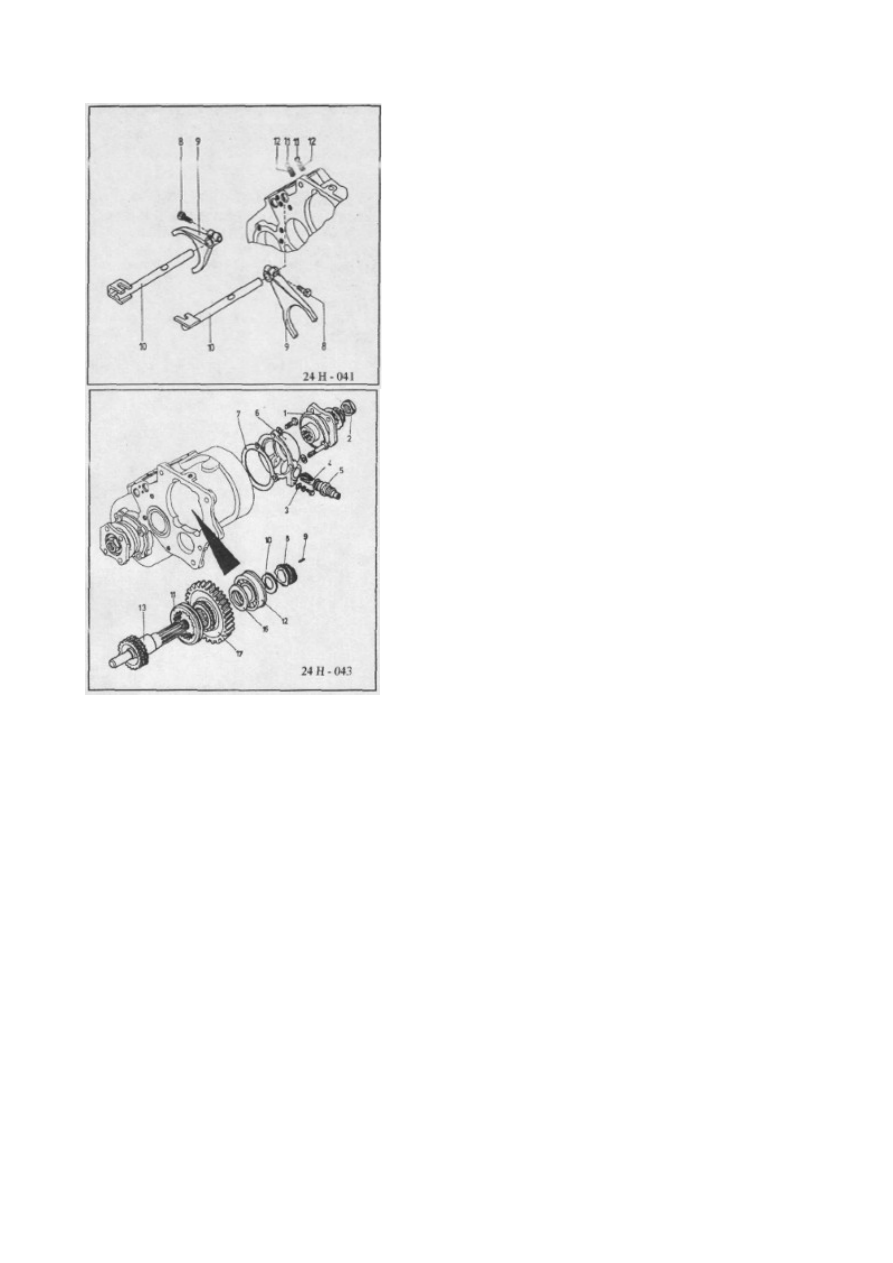

7. Винты вилок "8".
8. Вилки и валы вилок "10".

9.

Слегка ударяя пробойником, подайте валы
вилок вперед (в сторону коробки передач)

и затем извлеките валы вилок и вилки.

10.Шаровые наконечники "1" и пружины "12"

части фиксации валов.

11.

Зафиксируйте фланец задней передачи

заднего моста "1".

12.

Вал заднего моста (см. Рисунок 24-H-042

и 24-H-043) в следующем порядке:

−

Открутите гайку "2", перед тем как снять

предохранительные части гайки и кольца
"0".

−

Снимите фланец зубчатой передачи заднего
моста.

−

Снимите предохранительную пластину "3".

−

Снимите вал шестерни спидометра "4" с

опорой "5".

−

Снимите крышку километража "6" и

прокладку "7".

−

Извлеките шестерню спидометра "8" и

штифт "9".

−

Снимите шайбу "10" с вала.

−

Подвиньте коробку передач и снимите
соединительную манжету "11".

−

Ударяйте мягким пробойником по торцу
вала заднего моста в направлении,

противоположном коробке передач, до тех
пор, пока подшипник качения "12" не

выйдет из корпуса раздаточной коробки.

−

При помощи специального приспособления

извлеките подшипник качения из корпуса и
снимите его с вала заднего моста.

−

Извлеките шайбу "16".

−

Извлеките вал, подав его в сторону

зубчатой передачи.

−

Извлеките ведомую шестерню II передачи и

соединительную манжету из корпуса
раздаточной коробки.
