Проверьте состояние торца головки
переключения.

−

Проверьте состояние шариков и стопорных частей.

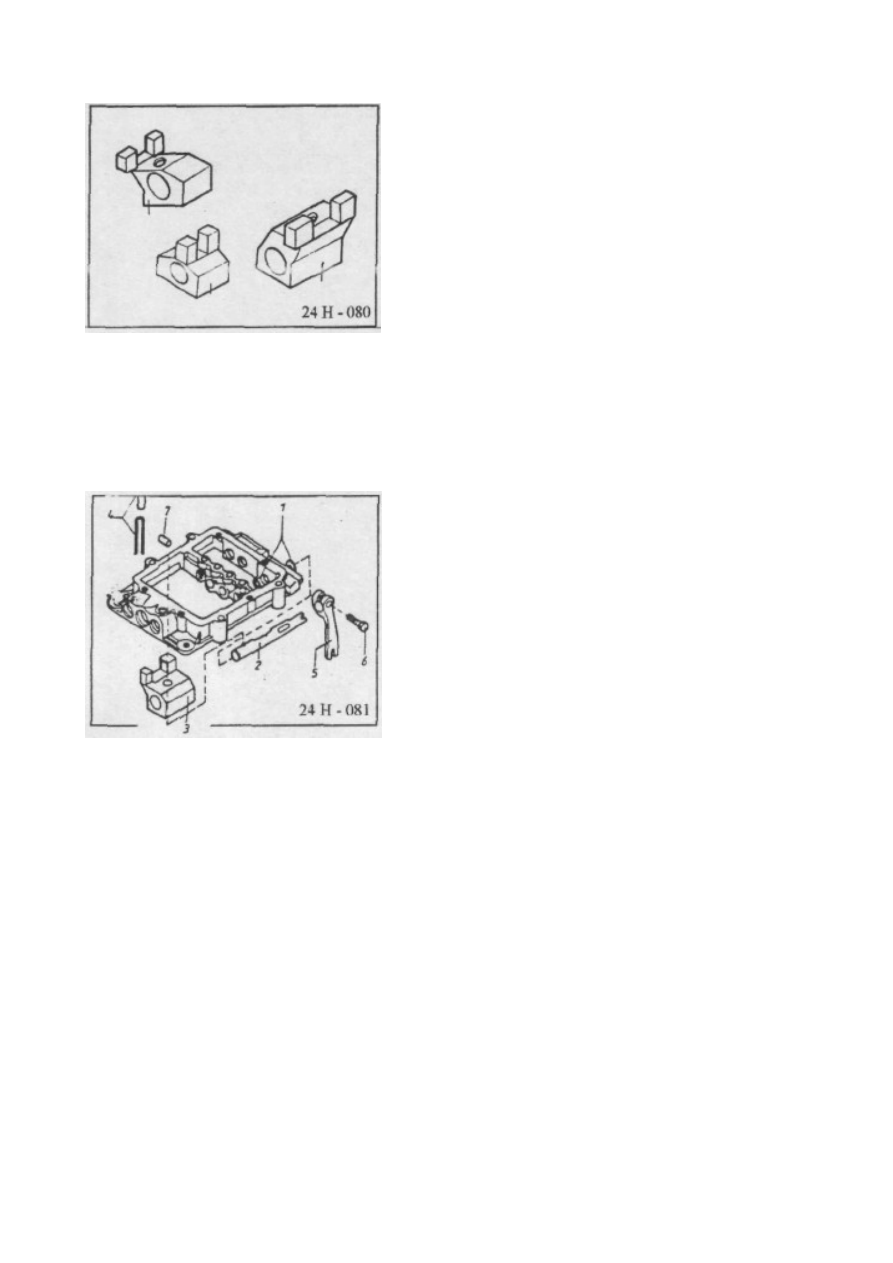

ПОРЯДОК УСТАНОВКИ КРЫШКИ ВИЛОК

−

На торцевую часть вилок установите новые кольца "1", смазанные маслом
T80EP2.

−

Смажьте вал V передачи маслом T80EP2.

Установите вал "2" V передачи с

шестернями в верхнее отверстие, слегка
ударяя по его противоположному торцу

пробойником. Прекратите выполнение
операции, когда часть вала с углублениями

для зубцов совпадет с отверстием в валу
крышки вилок (установите в отверстие

шарик).

−

Установите головку переключения "3" (V передача) на вал, как показано

на рисунке. При помощи приспособления BVI 31B установите гибкие штифты
"4" на противоположную сторону.

−

Установите на вал привод кривошипно-кулисного коромысла и вкрутите в
него винт "6", который предназначен для крепления крышки вилок на

корпусе коробки передач. Смажьте стопорное отверстие маслом T80EP2.

−

В отверстие установите стопор "7" вала V и I-II передач.

−

Смажьте стопор и вал III-IV передач маслом

T80EP2.

−

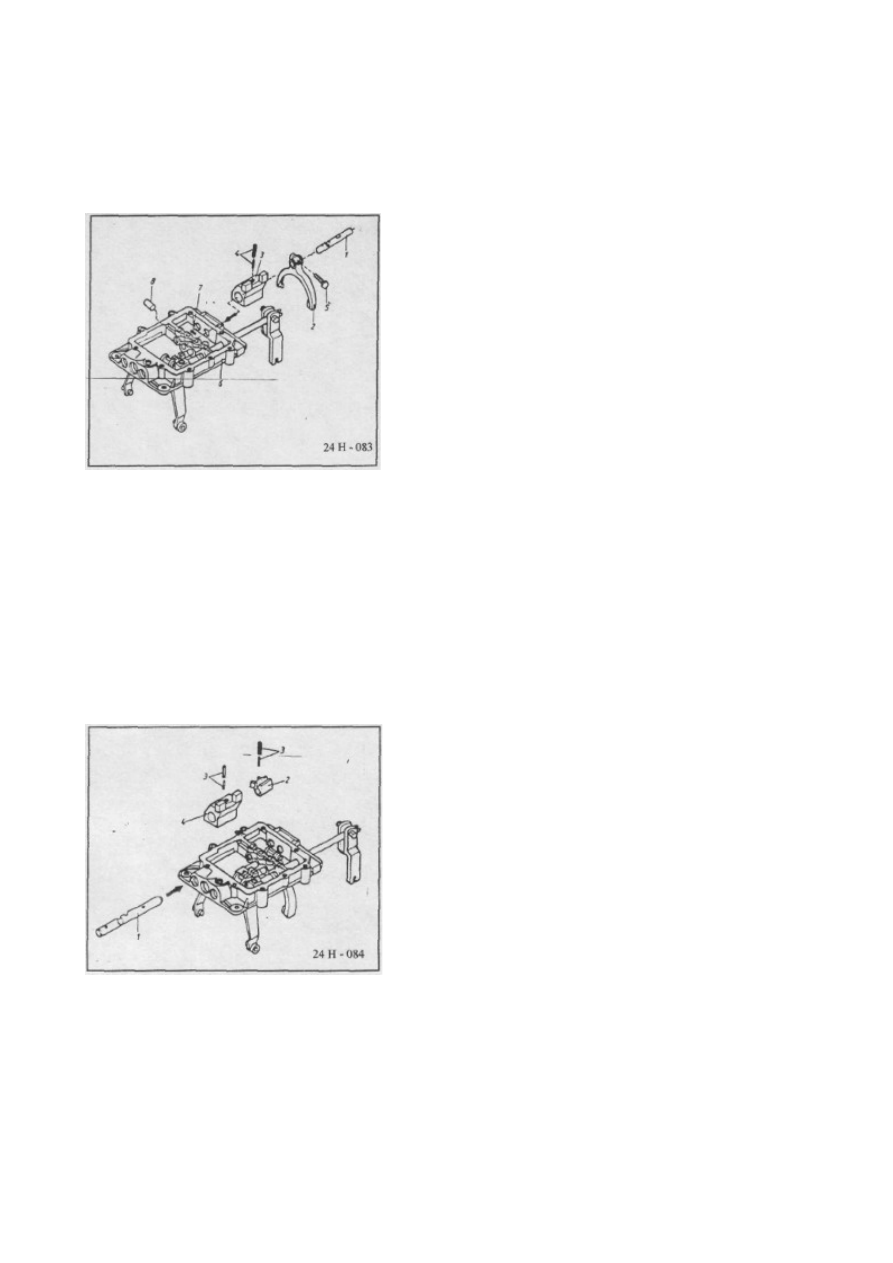

Установите вал "1" (III-IV передач) в

соответствующее отверстие, как показано на
рисунке, ударяя по нему пробойником в

направлении, указанном стрелкой. Три
углубления для зубцов должны располагаться

вверх на передней части.

−

На вал "1" установите вилку "2", нажмите на

головку "3" и установите ее.

−

В горизонтальное отверстие для вала

установите стопорную гайку "4" и подайте вал
во фланец крышки так, чтобы вал с

углублениями для зубцов совпал с отверстием
в крышке (установите в него шарик).

−

При помощи приспособления BVI 31B установите
гибкие штифты "5" на противоположную

сторону.

−

Установите вилку "2" на шестерни вала,

установите винты "6" и затяните их после
того, как установите крышку вилок "7" на

коробку передач.

−

Установите стопорную гайку "8" на место

между валами III-IV и I-II передач.

−

Смажьте вал I-II передач маслом T80EP2.

−

Установите вал "1" (I-II передач) в

отверстие так, чтобы три углубления для
зубцов располагались вверх, а корпус

передачи шариковой пары винт - гайка -
вперед в соответствии с направлением,

указанно стрелкой, а затем запрессуйте
вал при помощи пробойника.

−

Установите вилку "2" на вал "1". В
горизонтальное отверстие для вала

установите стопорную гайку "7" и
подайте вал во фланец крышки так, чтобы

вал с углублениями для зубцов совпал с
отверстием в крышке (установите в него

шарик).

−

Установите головку переключения передач

"3", как показано на рисунке.

−

При помощи приспособления BVI 31B

установите гибкие штифты "4".

−

Установите вилку "2" на шестерни вала,

установите винт "5" и затяните их после
того, как установите крышку вилок "6"

на коробку передач.

−

Установите в отверстие.

−

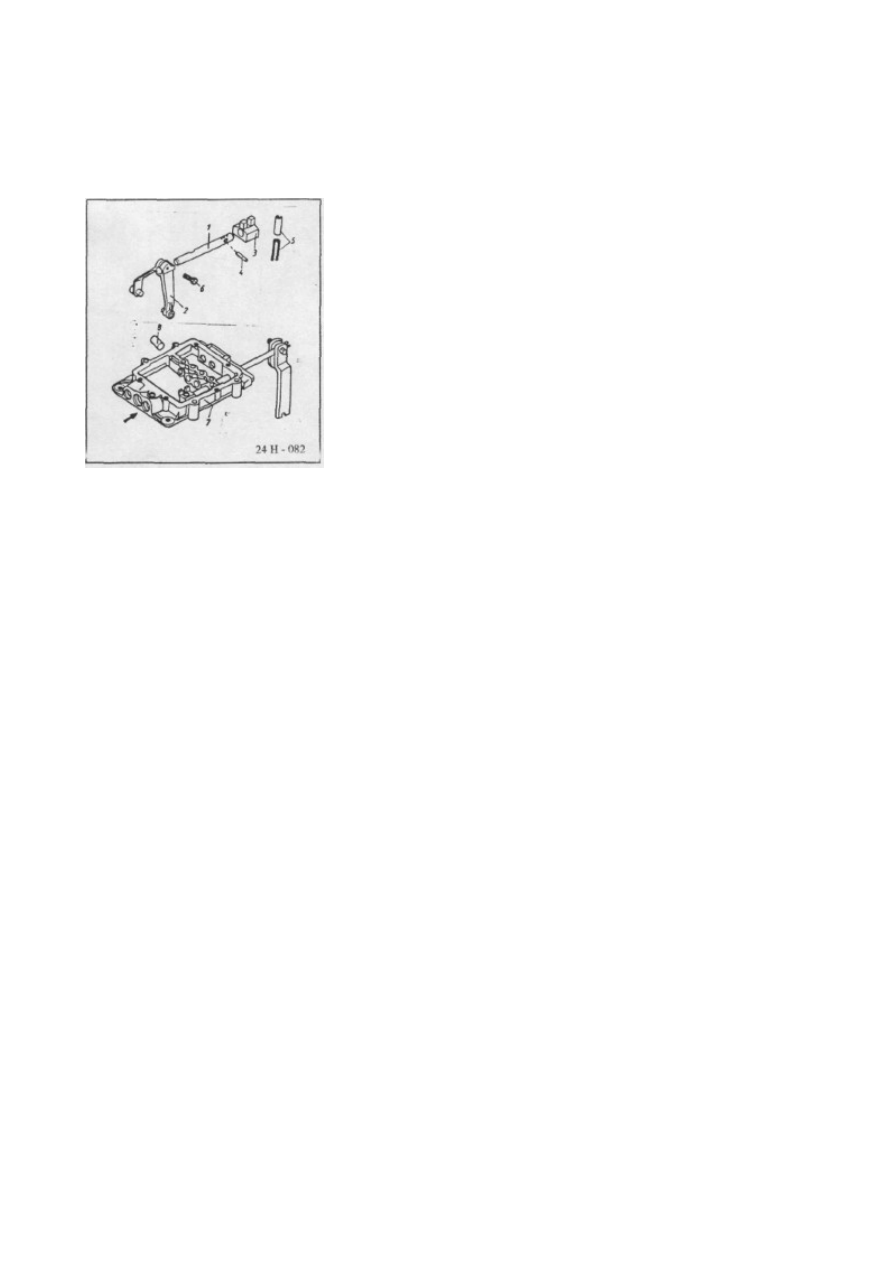

Смажьте вал задней передачи маслом
T80EP2. Установите вал задней передачи

"1" двумя углублениями для зубцов
вверх, как показано на рисунке.

−

Ударяйте пробойником по валу "1" до тех
пор, пока его задняя часть не выйдет из

отверстия (на ней расположены отверстия
для фиксации).

−

Установите рычаг привода "2" на вал "1"
и установите вал в отверстие.

−

При помощи приспособления BVI 31B
установите гибкие штифты "3".

−

Установите вал "1" в направлении,
указанном стрелкой, так, чтобы

свободное углубление для зубцов совпало
с отверстием в крышке (установите в

него шарик).

−

При этом отверстие для зубцов задней

передачи должно быть видно и
установлено на привод кривошипно-

кулисного коромысла.

−

Установите головку переключения "4" на

вал "1" и установите вал в отверстие.

−

При помощи приспособления BVI 31B

установите гибкие штифты "3".

−

Смажьте вкладыши смазкой FIXAMED M 28 и

установите их на место.

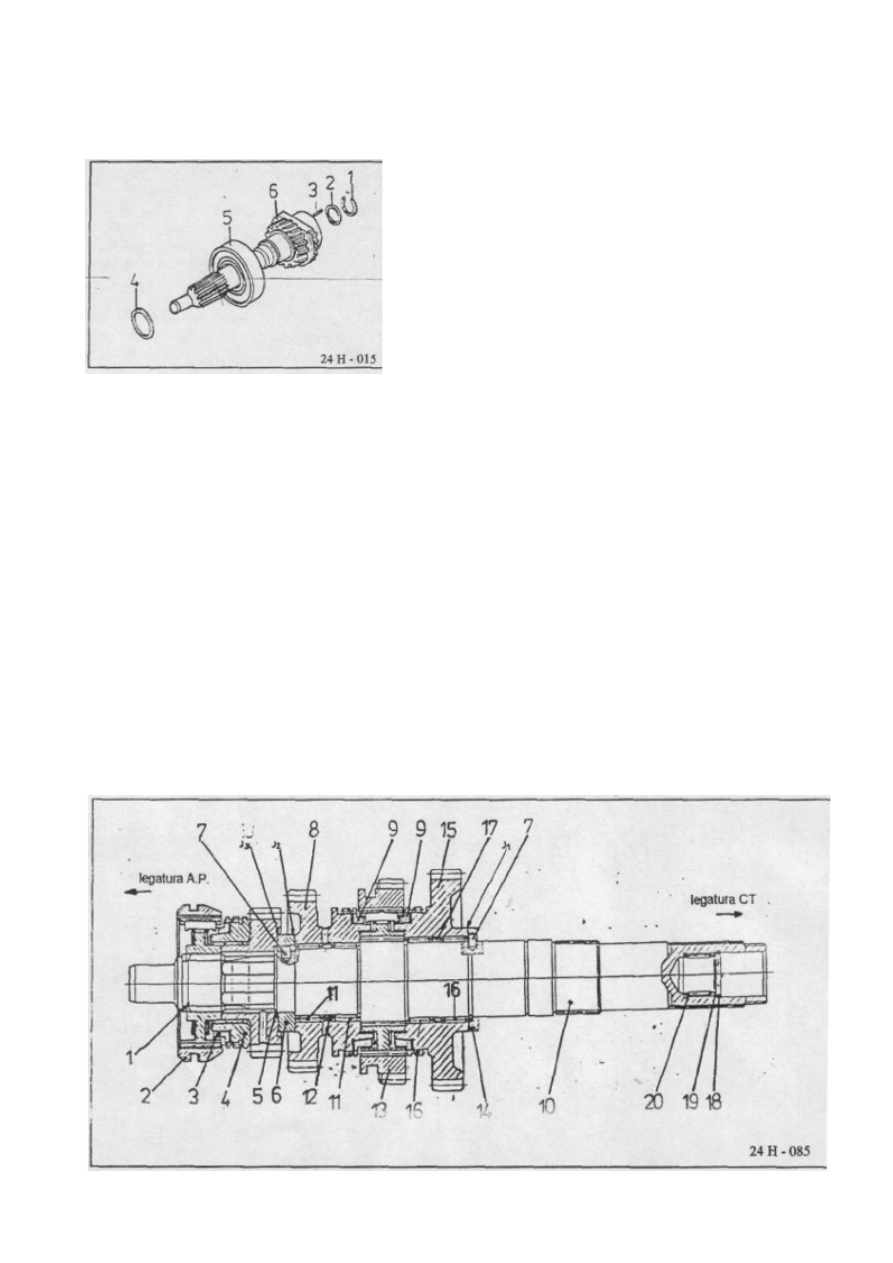

4.5. ПОРЯДОК ЗАМЕНЫ ПЕРВИЧНОГО ВАЛА

Данная операция выполняется в соответствии с описанием, приведенным в п.
4.1.

−

Снимите предохранительные кольца "1" и
"2" при помощи отвертки.

−

Извлеките иглы "3".

−

Снимите стопорные кольца "4" при помощи

приспособления 7814-4128Z.

−

Зафиксируйте первичный вал и снимите

подшипник качения "5" при помощи
приспособления Tar 65, а затем снимите

блок первичного вала "6".

ПРИМЕЧАНИЕ: ПРИ ПОВРЕЖДЕНИИ ПЕРВИЧНОГО ВАЛА ИЛИ КРАБОВИДНОГО КОНУСА

РЕКОМЕНДУЕМ ЗАМЕНИТЬ БЛОК ПЕРВИЧНОГО ВАЛА, Т.К. ПРИ РАБОТЕ ЭТИ ЧАСТИ
ПОДВЕРГАЮТСЯ ВОЗДЕЙСТВИЮ ДАВЛЕНИЯ ПРИ ВЫСОКИХ ТЕМПЕРАТУРАХ (200°C).

−

Проверьте состояние частей и замените неисправные и поврежденные

(трещины, задиры, износ зубцов сцепления, износ и загрязнение пазов,
поврежденные подшипники качения и т.д.).

Сборка первичного вала выполняется в порядке, обратном демонтажу.

Кольцо "1" устанавливается в отверстие при помощи специального
приспособления 7851-4007.

Запрессовка подшипника качения на вал выполняется при помощи специального
приспособления 7823-4469.

ПРИМЕЧАНИЕ: СМАЖЬТЕ ИГЛЫ (28 ШТУК) ПЕРЕД ТЕМ, КАК УСТАНОВИТЬ ИХ В

ОТВЕРСТИЕ ВАЛА.

4.6. ПОРЯДОК ЗАМЕНЫ ВТОРИЧНОГО ВАЛА

−

Демонтируйте блок вторичного вала с коробки передач в порядке,

описанном в п. 4.1. Затем выполните следующие операции:

−

Снимите стопорное кольцо "1" при помощи приспособления STAS 8066-80..

−

При помощи приспособления Tar 65 извлеките блок синхронизатора "2"
(III-IV передач).

−

Извлеките кольцо синхронизатора "3" (III передачи).

−

Извлеките блок шестерни "4" (III передачи). Снимите предохранительное

кольцо "5" при помощи специального приспособления STAS 8066-80.
Извлеките распорную втулку "6".

−

Извлеките палец цилиндра "7".

−

Извлеките шестерню "8" (II передачи) и кольцо синхронизатора "9" (II

передачи).

−

Снимите с вторичного вала игольчатую втулку "11", распорную втулку

"12" и вторую игольчатую втулку "11". При помощи приспособления 7823-
4368Z извлеките блок синхронизатора "13" (I-II передач) из пазов

вторичного вала.

−

Извлеките распорную втулку "14" (через торец соединения с раздаточной

коробкой). Извлеките второй палец цилиндра "7".

−

Извлеките шестерню "15" (I передачи) и кольцо синхронизатора "9".

−

Выполните демонтаж в следующем порядке: игольчатая втулка "16",
распорная втулка "17", вторая игольчатая втулку "16".

−

Со стороны раздаточной коробки снимите предохранительное кольцо "18",
шайбу "19" и игольчатую втулку "20".

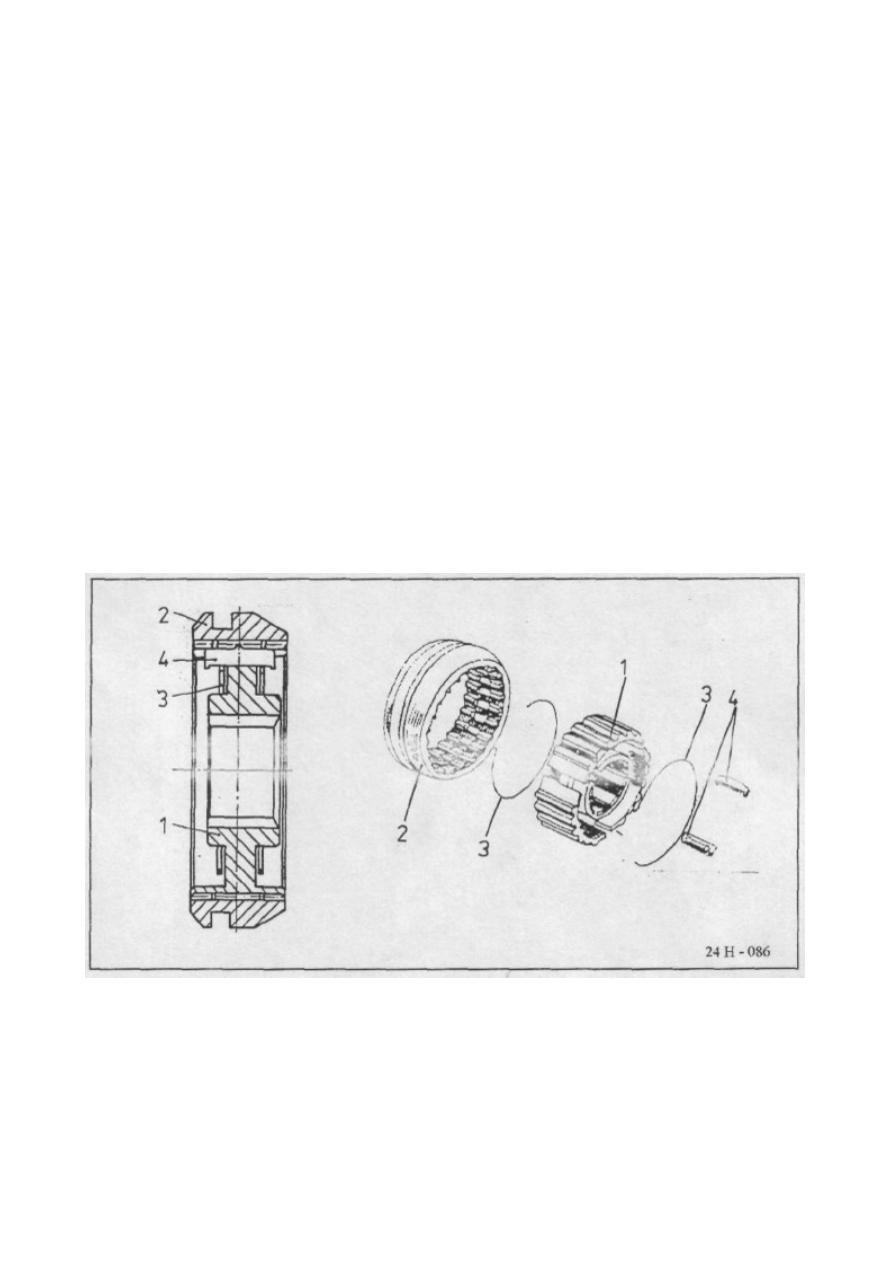

ПОРЯДОК ДЕМОНТАЖА СИНХРОНИЗАТОРА III-IV ПЕРЕДАЧ

−

Совместите манжету "2" с положением втулки "1".

−

Снимите пружины "3" с передней части втулки "2".

−

Снимите манжету "1" с пазов втулки "2".

−

Извлеките три клина синхронизатора "4".

ПОРЯДОК ДЕМОНТАЖА СИНХРОНИЗАТОРА I-II ПЕРЕДАЧ

Для того чтобы снять синхронизатор I-II передач, выполните операции,

приведенные для демонтажа синхронизатора III-IV передач.
После демонтажа проверьте все части в соответствии с описанием,

приведенным для вторичного вала 4-ступенчатой коробки передач (стр. H 16
-H 18).

ПОРЯДОК СБОРКИ ВТОРИЧНОГО ВАЛА

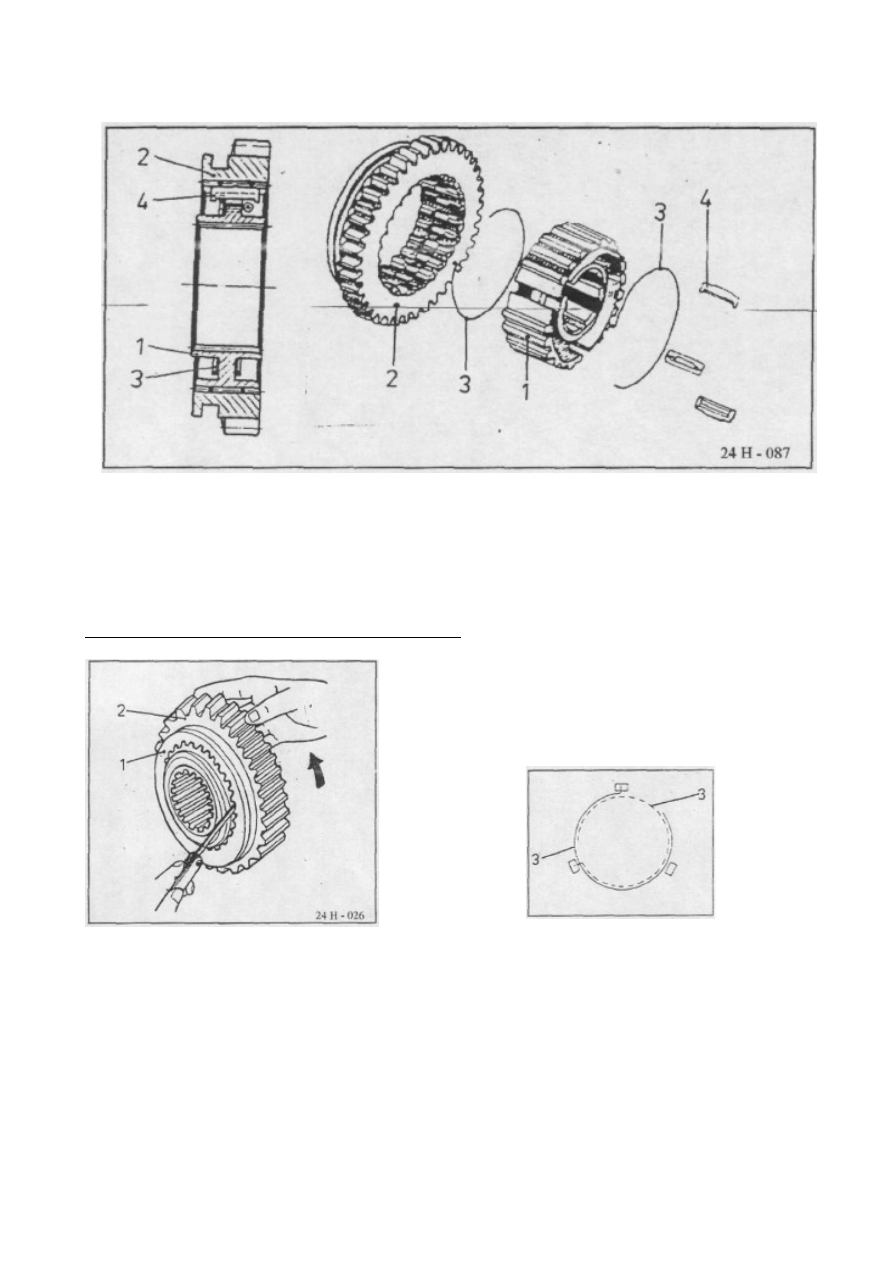

Подготовка синхронизатора I-II передач

−

Попарно установите втулку "1"
синхронизатора I-II передач с манжетой

шестерни "2" так, чтобы обеспечить
угловой зазор между пазами порядка 0,01

- 0,06 мм (без клиньев и пружин).

ПРИМЕЧАНИЕ:

ПРИ НАРУШЕНИИ ЗНАЧЕНИЯ ЗАЗОРА ЗАМЕНИТЕ МАНЖЕТУ ШЕСТЕРНИ.

−

Установите три клина "4" на место (см. Рисунок 24-H-087).

−

Установите пружины "3" в предназначенные для них отверстия в стенках

втулки. Поверните пружины "3" в противоположном направлении.

−

Для того чтобы смазать части, поместите блок синхронизатора в ванну с

маслом T80EP2.

Подготовка синхронизатора III-IV передач

Данная операция выполняется аналогично демонтажу синхронизатора I-II
передач.

ВНИМАНИЕ: УСТАНОВКА СИНХРОНИЗАТОРА I-II ПЕРЕДАЧ И СИНХРОНИЗАТОРА III-IV
ПЕРЕДАЧ ДОЛЖНА ВЫПОЛНЯТЬСЯ ПРИ РАЗНОСТИ ТЕМПЕРАТУР.

−

Нагрейте синхронизаторы I-II и III-IV передач в ванне с маслом T80EP2
при температуре 160°-180° C.

−

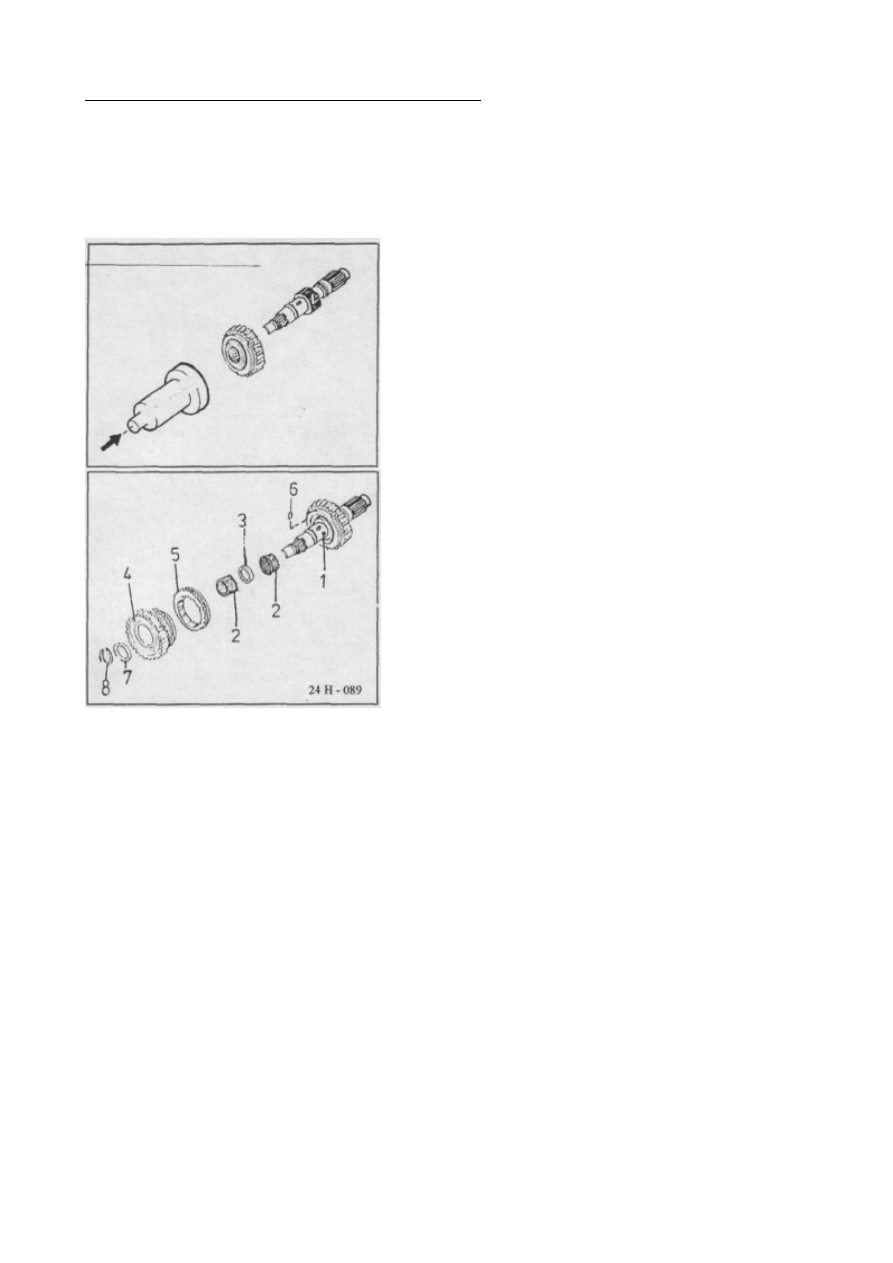

При помощи гидравлического пресса и
специального приспособления 7801-40802

(сторона с зубцами должна быть
направлена в сторону торца вала с

отверстиями) запрессуйте синхронизатор
I-II передач на вторичный вал (в

соответствии с ориентацией пазов).

−

Смажьте поверхность шестерни II передачи

маслом T80EP2.

−

Установите игольчатую втулку "2"
(40x47x18) на вал "1" так, чтобы пазы

совпали с выступами.

−

На вал "1" установите распорную втулку

"3" и вторую игольчатую втулку "2".

−

Смажьте отверстие шестерни "4" и конус

кольца синхронизатора маслом T90EP2.

−

Установите шестерню "4" кольца

синхронизатора "5" II передачи.

−

Установите блок шестерни с кольцом

синхронизатора под подшипник, состоящий
из двух игольчатых втулок "2" и

распорной втулки "3".

−

Проверьте усилие рабочего хода манжеты синхронизатора от нейтральной
передачи ко II передаче.

−

Передаточное усилие: 3-6 daN.

−

Установите штифт "6" в отверстие на валу и запрессуйте его.

−

Под штифт "6" установите распорную втулку "7".

−

Установите предохранительное кольцо "8" с конусом для установки

стопорных гаек при помощи приспособления 7828-4009Z и клепальной
оправки 7828-4010Z.
