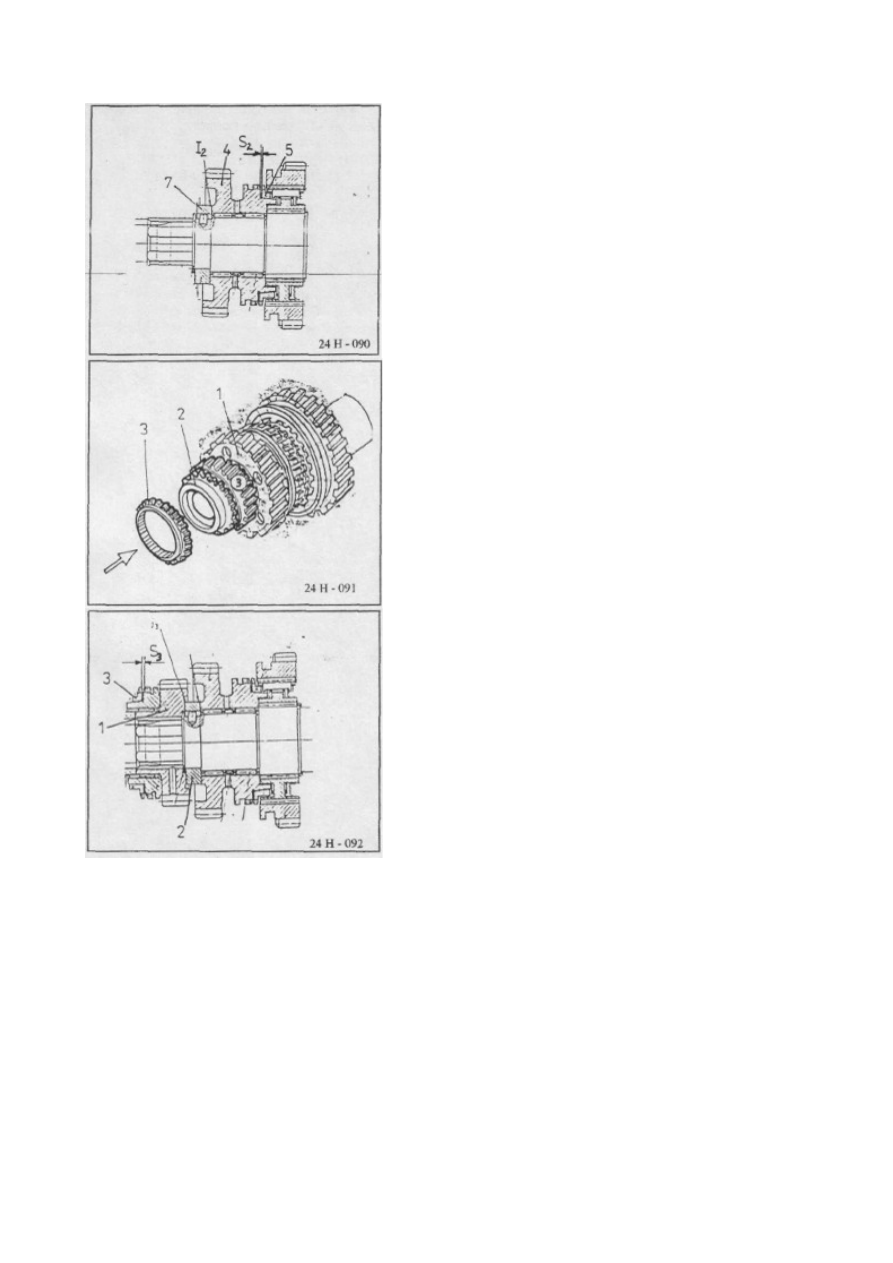

Проверьте зазор S

2

 кольца синхронизатора

"5":

−

S

2

=1,25-1,5 мм.

−

При нарушении значения зазора замените

кольцо "5".

−

Проверьте зазор J

2

 между шестерней "4" и

распорной втулкой "7".

−

J

2

=0,1-0,3 мм.

−

На вторичном валу смажьте смазкой UM170U

CaPb2 посадочное место для шестерни III
передачи и отверстие для III передачи.

−

Установите блок шестерни "2" (III
передачи) на вал "1".

−

Смажьте паз кольца синхронизатора маслом
T90EP2.

−

Установите кольцо синхронизатора "3" на
блок шестерни "2".

−

Проверьте зазор S

3

 кольца синхронизатора

"3" по отношению к блоку шестерни "1":

−

S

3

= 1,25-1,5 мм.

−

При нарушении значения зазора замените
кольцо "3".

−

Проверьте зазор J

3

 между блоком шестерни

"1" и втулкой "2".

−

J

3

=0,1-0,45 мм.

−

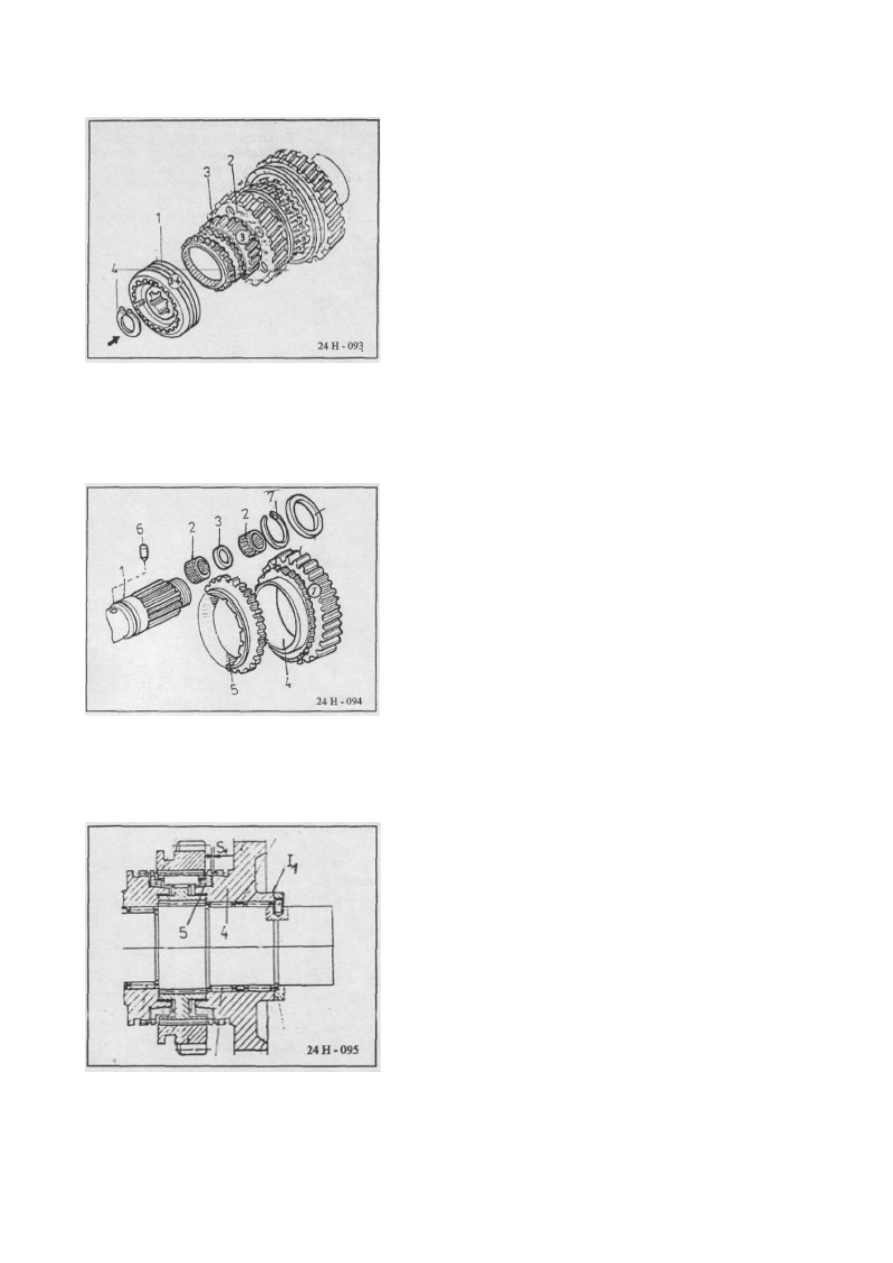

Запрессуйте блок синхронизатора "1"
(III-IV передачи) на вал "2" при помощи

специального приспособления 7821-4021Z
так, чтобы он вошел в соприкосновение с

передней поверхностью шестерни "3" III
передачи.

−

В паз, расположенный на передней части
втулки синхронизатора, при помощи

пробойника 7851-01 и клепальной оправки
7851-02 установите стопорное кольцо "4".

Проверьте усилие рабочего хода манжеты
синхронизатора от нейтральной передачи к

III передаче.

−

Передаточное усилие: 3,6 daN.

−

На валу смажьте маслом T90EP2 посадочное
место для шестерни I передачи.

−

Установите игольчатую втулку "2"
(45x52x18) на вал "1" со стороны

отверстия для паза синхронизатора I-II
передач.

−

Установите распорную втулку "3".
Установите вторую игольчатую втулку "2".

−

Смажьте отверстие шестерни "4" (IV
передачи) и конус кольца синхронизатора

"5" (I передачи) маслом T90EP2.

−

Установите кольцо синхронизатора "5" на

шестерню "4".

−

Установите штифт "6" в отверстие.

−

Установите предохранительное кольцо "7"
с конусом при помощи приспособления

7828-40092 и клепальной оправки 7828-
40102.

−

Установите распорную втулку "8" на штифт
"6".

−

Проверьте зазор J

1

 между шестерней "4" и

распорной втулкой "8". J

1

=0,1-0,3 мм.

−

Проверьте зазор S

1

 между кольцом

синхронизатора "5" и шестерней "4".
S

1

=1,25-1,5 мм.

−

При нарушении значения зазора замените
кольцо синхронизатора "5".

−

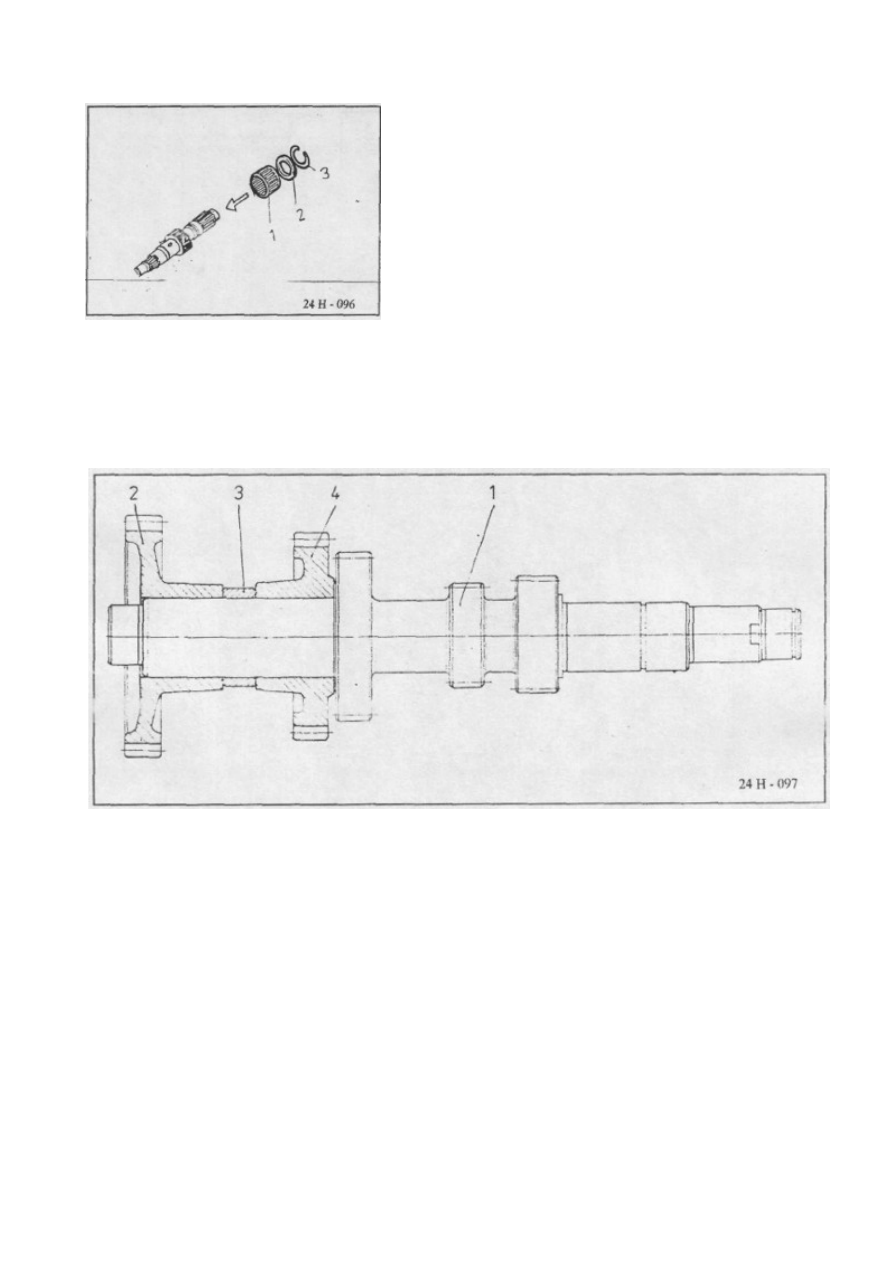

Смажьте расточный вал смазкой UM

170LiCaPb2.

−

Установите игольчатую втулку "1"

(20x26x20), затем смажьте ее внутреннюю
поверхность той же самой смазкой.

−

Установите шайбу "2". При помощи
пробойника 6931-4110 установите

предохранительное кольцо "3".

Для того чтобы смазать все части, погрузите блок вторичного вала в сборе
в ванн с маслом T90EP2.

4.7. ПОРЯДОК ЗАМЕНЫ ПРОМЕЖУТОЧНОГО ВАЛА

Демонтируйте промежуточный вал в соответствии с порядком, приведенным в
п. 4.1. и снимите следующие части:

−

Установите блок промежуточного вала "1" в тиски.

−

При помощи приспособления 7823-4368Z снимите шестерню постоянной

передачи "2".

−

Извлеките дистанционную втулку "3".

−

При помощи приспособления 7823-4368Z снимите шестерню "4" III
передачи.

−

Снимите вал с тисков и проверьте демонтированные части. Убедитесь в
том, что зубцы не изношены, вал не деформирован, посадочные

поверхности подшипника качения не изношены, стопорные пазы целы и т.д.

ПОРЯДОК СБОРКИ ПРОМЕЖУТОЧНОГО ВАЛА
ВНИМАНИЕ: УСТАНОВКА ШЕСТЕРЕН III ПЕРЕДАЧИ И ШЕСТЕРНИ ПОСТОЯННОЙ ПЕРЕДАЧИ

ДОЛЖНА ВЫПОЛНЯТЬСЯ ПРИ РАЗНОСТИ ТЕМПЕРАТУР.

−

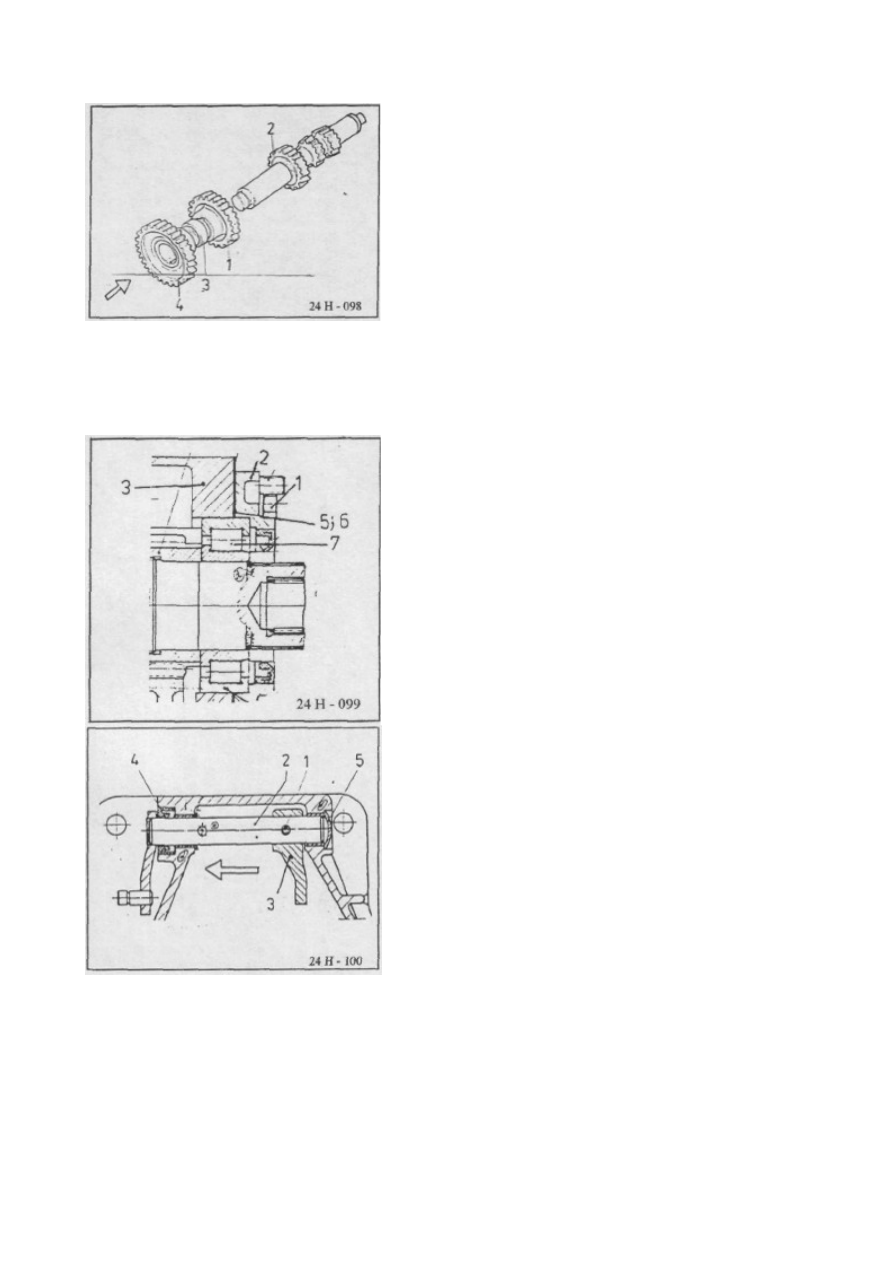

Нагрейте шестерни III передачи и шестерню постоянной передачи в ванне

с трансмиссионном масле с температурой 160°-180°C.

−

При помощи приспособления 7801-4092Z
запрессуйте шестерню "1" III передачи

так, чтобы боковая пластина втулки была
направлена к заднему торцу (короткая

часть).

−

На вал "2" установите распорную втулку

"3".

−

При помощи приспособления 7801-4079Z

запрессуйте шестерню постоянного привода
"4".

−

Для того чтобы смазать части, поместите
блок в ванну с трансмиссионным маслом

T80EP2.

4.8. ПОРЯДОК ЗАМЕНЫ ЗАДНЕЙ КРЫШКИ

−

Демонтируйте заднюю крышку корпуса

коробки передач в соответствии с
инструкциями, приведенными в п. 4.1.

−

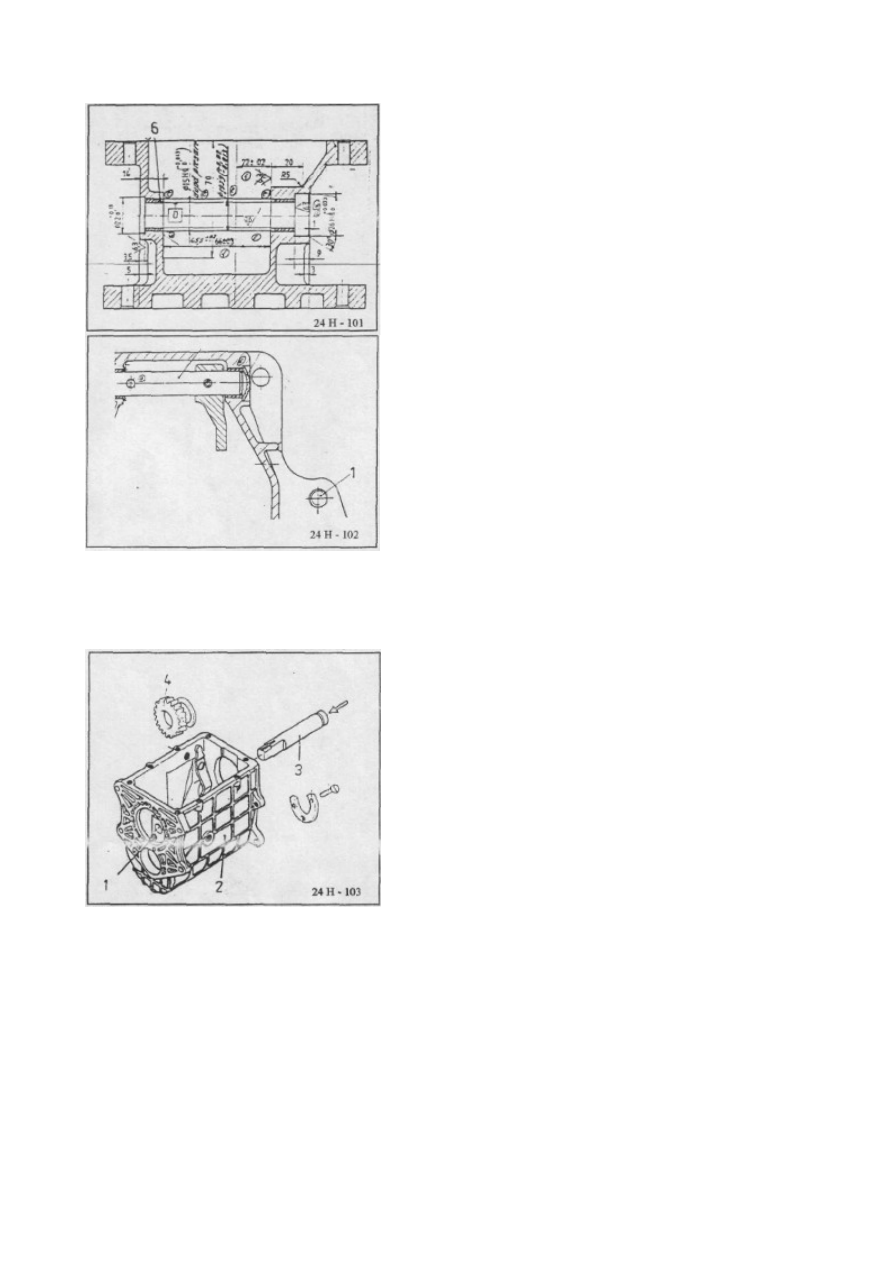

На задней крышке "3" открутите винт "1"
(М8х25), удерживающий крышку подшипника

качения "2".

−

Снимите фланец задней прокладки "5" и

крышку задней прокладки "6".

−

При помощи приспособления 7815-4070

роликовый подшипник "7".

−

При помощи пробойника BVI 31B извлеките

гибкие штифты "1" (G3x20 и E5x25).

−

Подайте рычаг блока и управляющий рычаг

"2" (V передача) на себя, потянув за
плечо вагу (вага "3" заблокирована) так,

чтобы вал вышел из отверстия в ваге "3".

−

Потяните за управляющий рычаг так, чтобы

он вышел из корпуса.

−

Извлеките манжету вращения "4".

−

При помощи пробойника демонтируйте
компенсационную вставку "5".

−

При необходимости (если вал рычага имеет
зазор относительно корпуса) извлеките

втулки "6" из задней крышки при помощи
приспособления, указанного в Приложении

2.

−

Проверьте крышку демонтированных частей

на предмет трещин и задиров, манжеты
вращения - на предмет деформации, вал

рычага "1" - на предмет износа,
отверстия и резьбовые шпильки - на

предмет повреждения резьбы.

−

При необходимости снимите резьбовые
шпильки. "1".

−

Перед сборкой смажьте отверстия в
корпусе, манжету вращения, вагу и рычаг

управления V передачи маслом T90EP2.

−

Сборка выполняется в порядке, обратном

демонтажу. Манжета вращения
устанавливается с лицевой части крышки.

−

Смажьте резьбовые шпильки и
компенсационную вставку смазкой F1XAMED

m28.

4.9. ПОРЯДОК СБОРКИ КОРОБКИ ПЕРЕДАЧ

ПОРЯДОК СБОРКИ ЗАДНЕЙ ПЕРЕДАЧИ

−

Установите штифт фиксации "1" вала
задней передачи на место в корпусе "2"

(сверху вниз).

−

Установите зубчатый вал "3" задней

передачи (так, чтобы паз располагался
спереди и сверху) в первое отверстие

корпуса.

−

Установите блок зубчатого вала задней

передачи "4" (так, чтобы боковые зубцы
были направлены в сторону передней части

корпуса).

−

Подайте вал "3" вперед так, чтобы его

конец вошел в соприкосновение с
посадочным местом на корпусе.

−

Временно затяните крепеж  на корпусе
коробки.

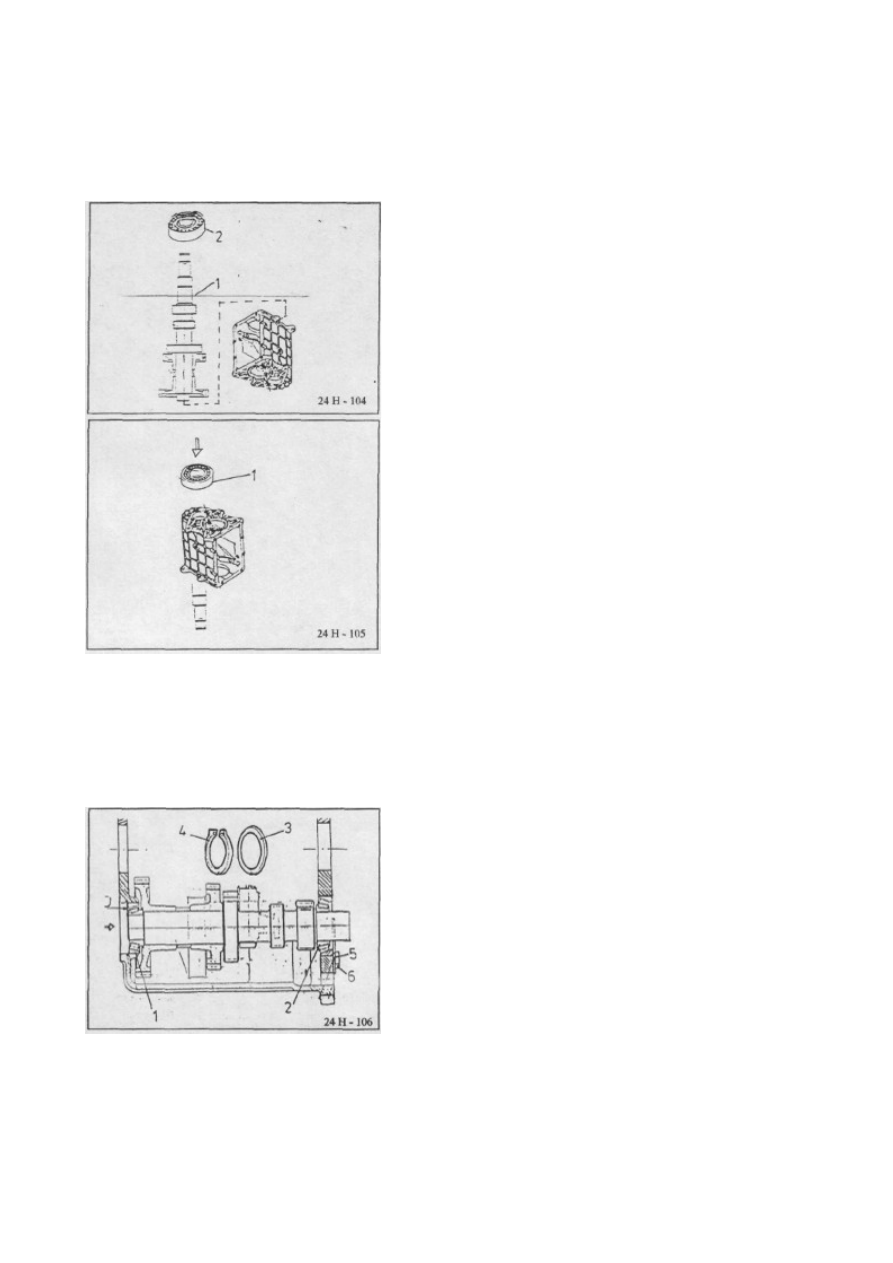

ПОРЯДОК УСТАНОВКИ ПРОМЕЖУТОЧНОГО ВАЛА

−

Установите блок промежуточного вала "1" в корпус "2" под наклоном,
подав в предназначенное для него отверстие сначала заднюю часть, а

затем - переднюю так, чтобы она стала в предназначенное для нее
отверстие на передней части.

−

Снимите крепежную пластину. Установите
переднюю часть вала "1" в отверстие при

помощи приспособления 7S24-406SZ. Затем
при помощи приспособления 7828-40172

запрессуйте подшипник качения с
коническим роликами "2".

−

При помощи приспособления 7864-4068

установите в отверстие заднюю часть
вала. Внешнее кольцо подшипника качения

должно проходить через паз гибкого
кольца.

ПОРЯДОК РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПРОМЕЖУТОЧНОГО ВАЛА

−

Приложите усилие к передней части вала так, чтобы блок вошел в
подшипник качения "2". В таком положении при помощи штангенциркуля для

внутренних поверхностей замерьте расстояние D между внешним кольцом
подшипника качения "1" и пазом кольца. Исходя из этого значения,

установите необходимую толщину регулировочной шайбы.

−

Уменьшите измеренное расстояние на
максимальную толщину предохранительного

кольца. Регулировочная шайба должна
обеспечивать зазор порядка 0,1 мм.

−

Установите регулировочную шайбу "3"
(подберите) и предохранительное кольцо

"4" при помощи приспособления 7814-
4128Z.

−

Надежно закрепите крепежную пластину
"5", поочередно затяните винты "6"так,

чтобы была возможность проверять
вращение промежуточного вала.

−

Завершите затяжку, когда вал вращается
свободно.

−

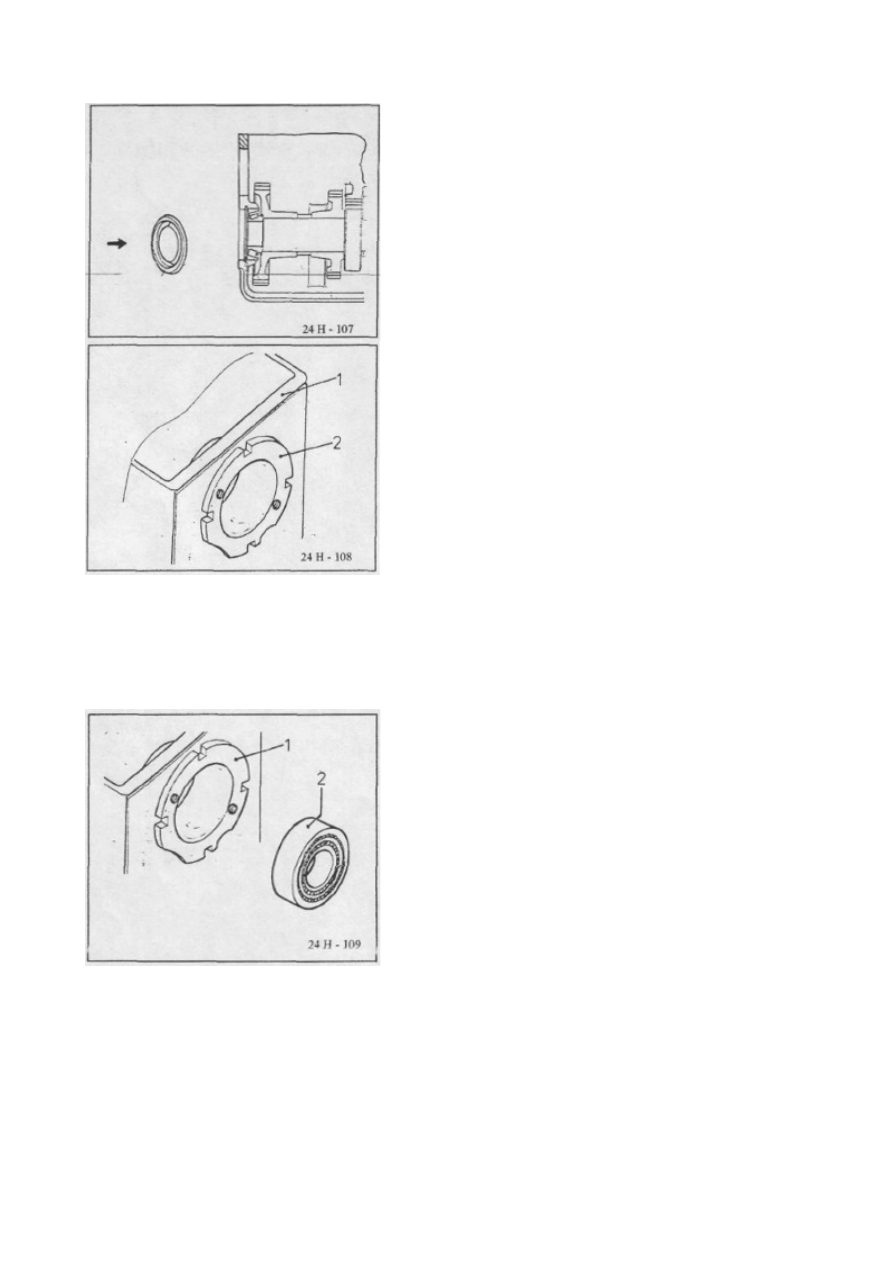

При помощи молотка установите переднюю
крышку, смазанную смазкой FIXAMED m28.

−

При помощи приспособления 7828-04018Z

запрессуйте корпус коробки передач,
втулку подшипника качения так, чтобы

шестерни располагались внизу.

ПОРЯДОК УСТАНОВКИ ВТОРИЧНОГО ВАЛА

−

Под наклоном установите блок вторичного вала "1" в корпус. Сначала

установите заднюю часть вала во втулку подшипника качения. Затем
опустите переднюю часть вала и совместите ее с зубцами шестерен II

передачи (промежуточной и вторичной шестерен).

−

Поднимите корпус с зубчатой передачей и
установите переднюю часть вторичного

вала при помощи приспособления 7801-
4067Z. При помощи приспособления 7828-

4019Z запрессуйте втулку подшипника
качения "1" и подшипника качения с двумя

рядами шариков "2".

−

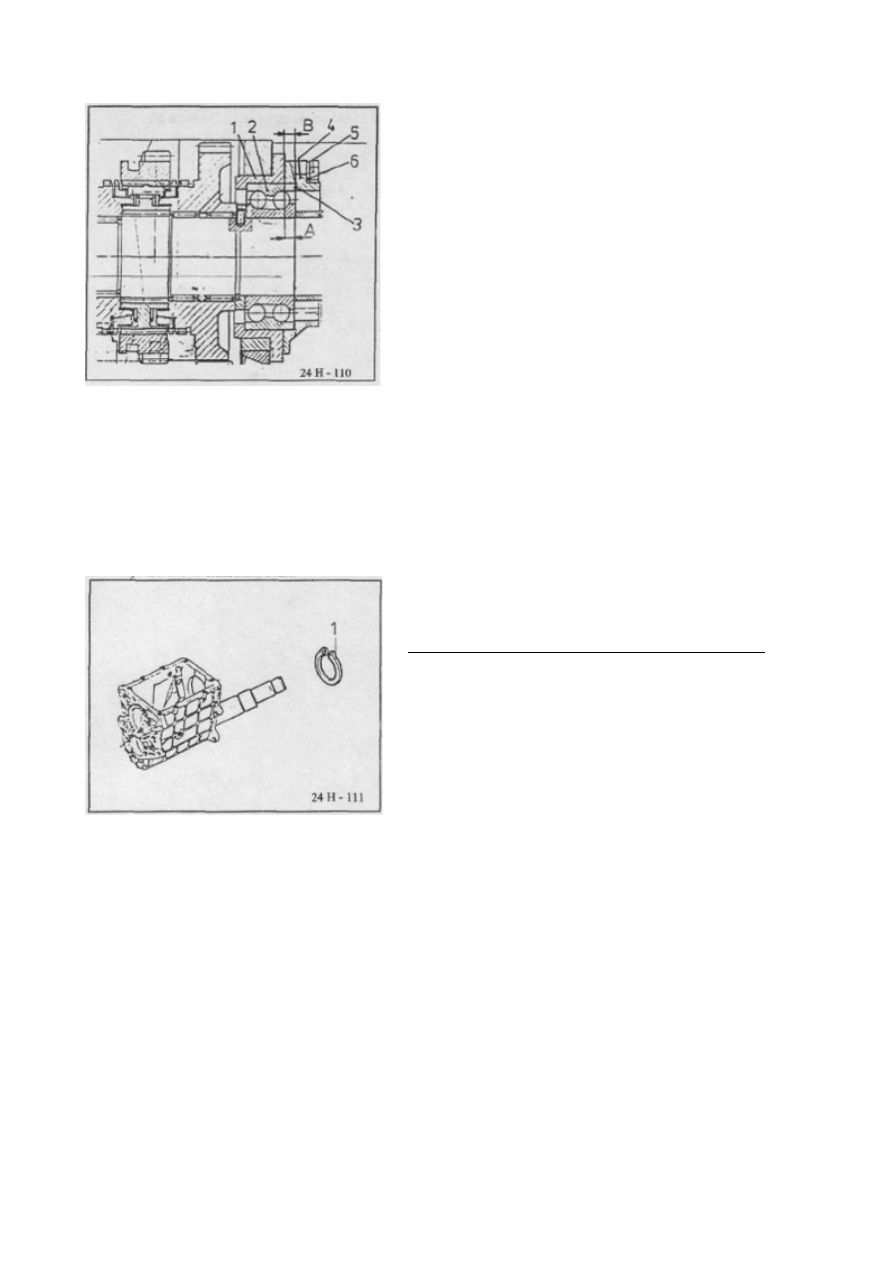

Измерьте расстояние "А" между
поверхностью втулки подшипника "1" и

внешней поверхностью подшипника "2".
Например: A=5,3 мм.

−

Измерьте расстояние "В" от установочной
поверхности регулировочной шайбы "3" на

крышке подшипника "4" до установочной
поверхности крышки на втулке подшипника.

Например: B=5,5 мм.

−

Разность между значениями А и В означает

необходимую толщину регулировочной шайбы
"3". Регулировочная шайба должна

обеспечивать зазор порядка 0,-0,2 мм.
Например: B-A=5,5-5,3=0,2. Подберите

регулировочную шайбу, так чтобы S max.
+(B-A)=0,l-0,2+0,2=0,3-0,4=0,4 мм.

−

Установите подобранную регулировочную шайбу.

−

Установите крышку "4" и зафиксируйте ее винтами "5"(M8x40) с шайбами

"6".

−

Момент затяжки винтов "5": 1,1-1,4 daNm.

−

Удерживая конец вала в приспособлении 7801-4067Z, установите:

а) На промежуточный вал:

−

Предохранительное кольцо "1" при помощи
приспособления 7814-4128Z.

Подготовка синхронизатора V передачи

Порядок монтажа - демонтажа синхронизатора
V передачи аналогичен порядку монтажа -

демонтажа синхронизаторов I-II и III-IV
передач. Разница заключается в наличии

штифта фиксации "5", который удерживает
клинья синхронизатора "4" на месте, т.к.

данный синхронизатор используется только
для одной передачи.
