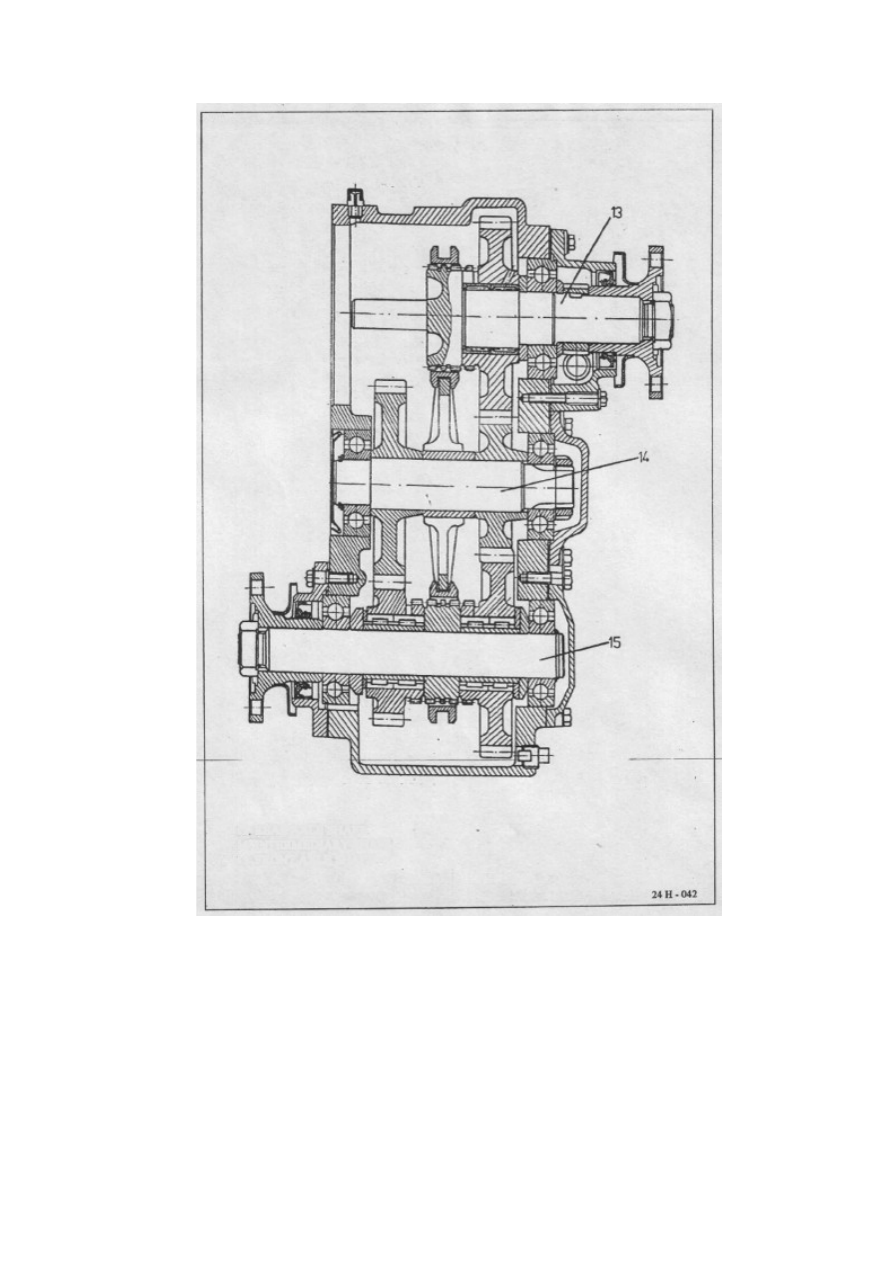

13. ВАЛ ЗАДНЕГО МОСТА

14. ПРОМЕЖУТОЧНЫЙ ВАЛ
15. ВАЛ ПЕРЕДНЕГО МОСТА

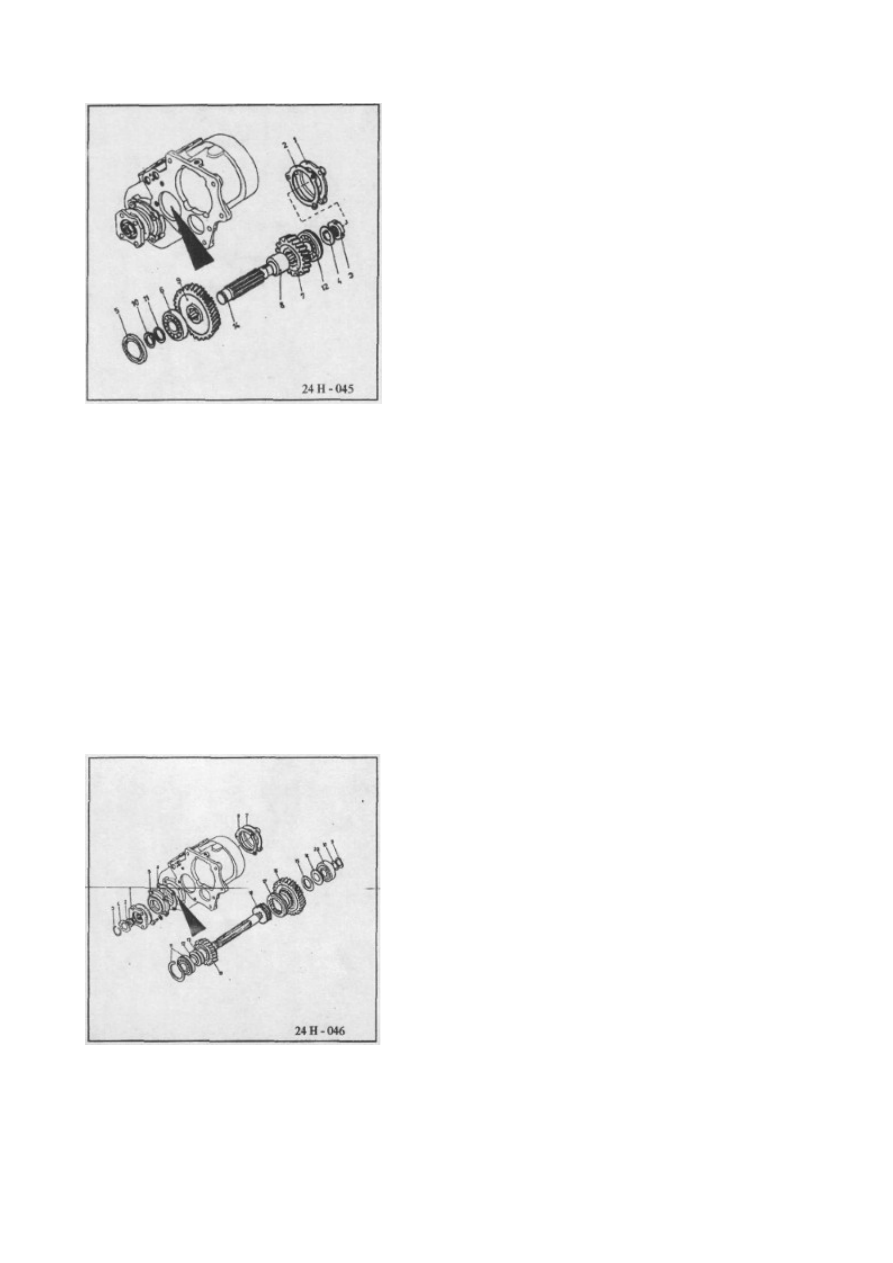

13.

Промежуточный вал в следующем порядке:

−

Снимите крышку подшипника качения "1" и

прокладку "2".

−

Снимите соединительную манжету с вала

переднего моста, чтобы неподвижно
соединить зубчатое колесо с валом.

−

Заблокируйте соединительный фланец вала
переднего моста, а затем при помощи

специального ключа открутите гайку "3" и
предохранительную шайбу "4".

−

Слегка ударяя пробойником, подавайте вал
по направлению к коробке передач до тех

пор, пока не сможете снять крышку
прокладки "5".

−

Продолжайте подавать вал до тех пор,
пока передний подшипник качения не

выйдет из корпуса раздаточной коробки.

−

Извлеките промежуточный вал с передним

подшипником качения (со стороны коробки
передач) и снимите следующие части:

o Промежуточную шестерню II передачи

"7";

o Распорную втулку "8";
o Промежуточную шестерню I передачи

"9";

o

Стопорное кольцо "10" и
регулировочное кольцо "11".

−

При помощи специального приспособления
7823-4088 снимите подшипник качения.

−

При помощи специального приспособления
7823-4131 извлеките подшипник качения

"12" из корпуса.

14.

Вал переднего моста в следующем порядке:

−

Зафиксируйте соединительный фланец "1".
Снимите гайку "2" и предохранительные

гайки "3" и "4".

−

Снимите соединительный фланец.

−

Снимите крышку подшипника качения "5" и
прокладку "6".

−

Снимите заднюю крышку подшипника качения
"7" и прокладку "6".

−

Снимите регулировочное кольцо "9" и
стопорное кольцо "10".

−

Слегка ударяя по пробойнику, подайте вал
по направлению к переднему мосту так,

чтобы снять передний подшипник качения
"11".

−

При помощи специального приспособления снимите подшипник качения,
распорную втулку "12" и нажимную шайбу "13".

−

Продолжайте подавать вал вперед и снимите:

−

распорное кольцо "14";

−

нажимную шайбу "15";

−

ведомую шестерню "16" II передачи с игольчатым подшипником и втулкой;

−

соединительную манжету "17" и втулку с пазами "18";

−

ведомую шестерню "19" I передачи с радиальными игольчатыми

подшипниками;

−

при помощи извлекающего устройства 7823-4131 извлеките задний

подшипник качения.

ПРИМЕЧАНИЕ:
ПРОВЕРКИ ЧАСТЕЙ РАЗДАТОЧНОЙ КОРОБКИ ВЫПОЛНЯЮТСЯ ТАК ЖЕ, КАК И ПРОВЕРКИ

ЧАСТЕЙ КОРОБКИ ПЕРЕДАЧ (СМ. 3.1).

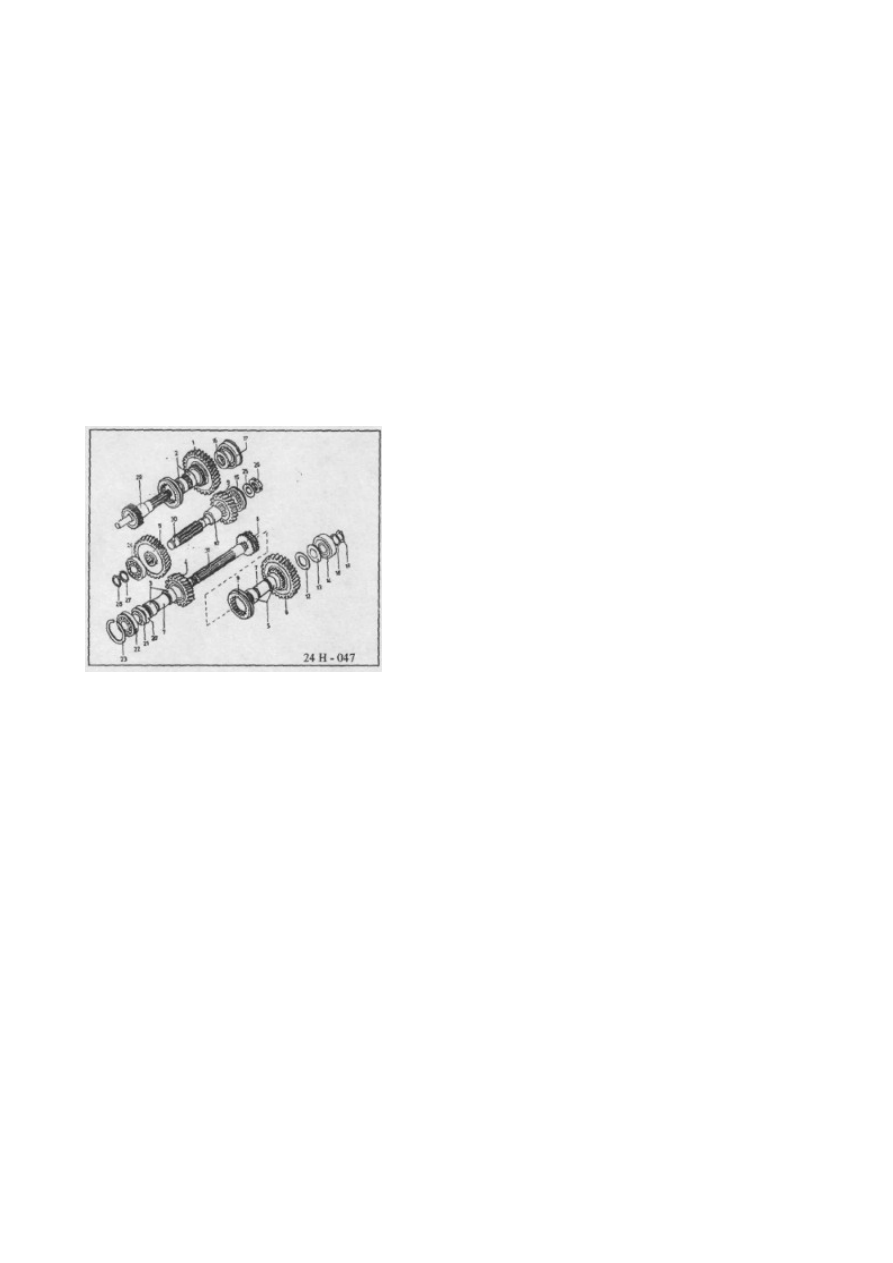

ПОРЯДОК СБОРКИ РАЗДАТОЧНОЙ КОРОБКИ

−

Запрессуйте два игольчатых подшипника

"2" в отверстие ведомой шестерни "2"
вала заднего моста.

−

Запрессуйте игольчатые подшипники "3" в
отверстие ведомой шестерни I передачи

"4" вала заднего моста.

−

Запрессуйте игольчатые подшипники "5" в

отверстие ведомой шестерни II передачи
"6" вала заднего моста.

−

Установите втулки "7" в игольчатые
подшипники, запрессованные в шестерни

"4" и "6".

−

В корпус раздаточной коробки установите

блок, состоящий из ведомой шестерни II
передачи "6" (с подшипниками и втулкой),

втулки с пазами "8" в сборе с манжетой
"9", и блок, состоящий из ведомой

шестерни I передачи "4", игольчатого
подшипника и втулки.

−

Через отверстие в корпусе установите вал переднего моста "31" в сборе

с втулкой шестерен "6" и "4" и втулкой с пазами "8" с манжетой.

−

В корпус промежуточной шестерни II передачи "9" установите распорную

втулку "10" и промежуточную шестерню "11" передачи.

−

Установите промежуточный вал "30", распорную втулку и промежуточную

шестерню I передачи в отверстие в корпусе шестерни промежуточной
шестерни II передачи.

−

Установите ведомую шестерню "1" II передачи в сборе с игольчатыми
подшипниками в корпус раздаточной коробки.

−

Установите вал заднего моста "29" в корпус раздаточной коробки и
отверстие в шестерни "1".

−

На вал переднего моста запрессуйте шайбу "12" и распорную втулку "3".

−

При помощи клепальной оправки и гидравлического пресса запрессуйте

подшипник качения "14" одновременно на вал переднего моста и в
отверстие в корпусе. Установите регулировочное кольцо "18" и стопорное

кольцо "19".

−

Выполните запрессовку на промежуточный вал и в отверстие в корпусе

"15" аналогичным образом.

−

На вал заднего моста установите регулировочную шайбу "16" и

запрессуйте подшипник "17".

−

На вал переднего моста установите нажимную шайбу "20" и распорочную

втулку "21" и осторожно запрессуйте подшипник "22" так, чтобы
стопорное кольцо подшипника "23" располагалось в передней части паза

корпуса раздаточной коробки.

ПРИМЕЧАНИЕ:
ПЕРЕД УСТАНОВКОЙ ПОДШИПНИКА КАЧЕНИЯ НА ВНЕШНЕЕ КОЛЬЦО НАНЕСИТЕ НА НЕГО

УПЛОТНИТЕЛЬНУЮ ПАСТУ, ЧТОБЫ ПРЕДОТВРАТИТЬ ВРАЩЕНИЕ ВНЕШНЕГО КОЛЬЦА В
КОРПУСЕ РАЗДАТОЧНОЙ КОРОБКИ.

−

Запрессуйте подшипник качения "24" в корпус и установите кольца "27" и
"28".

ПРИМЕЧАНИЕ:

УБЕДИТЕСЬ В ТОМ, ЧТО ВАЛ ПЕРЕДНЕГО МОСТА И ВАЛ ЗАДНЕГО МОСТА ВРАЩАЮТСЯ
ЛЕГКО.

−

Установите предохранительную шайбу на промежуточный вал, затяните
гайку "2" и зафиксируйте ее шайбой. Момент затяжки: 15-20 daNm.

−

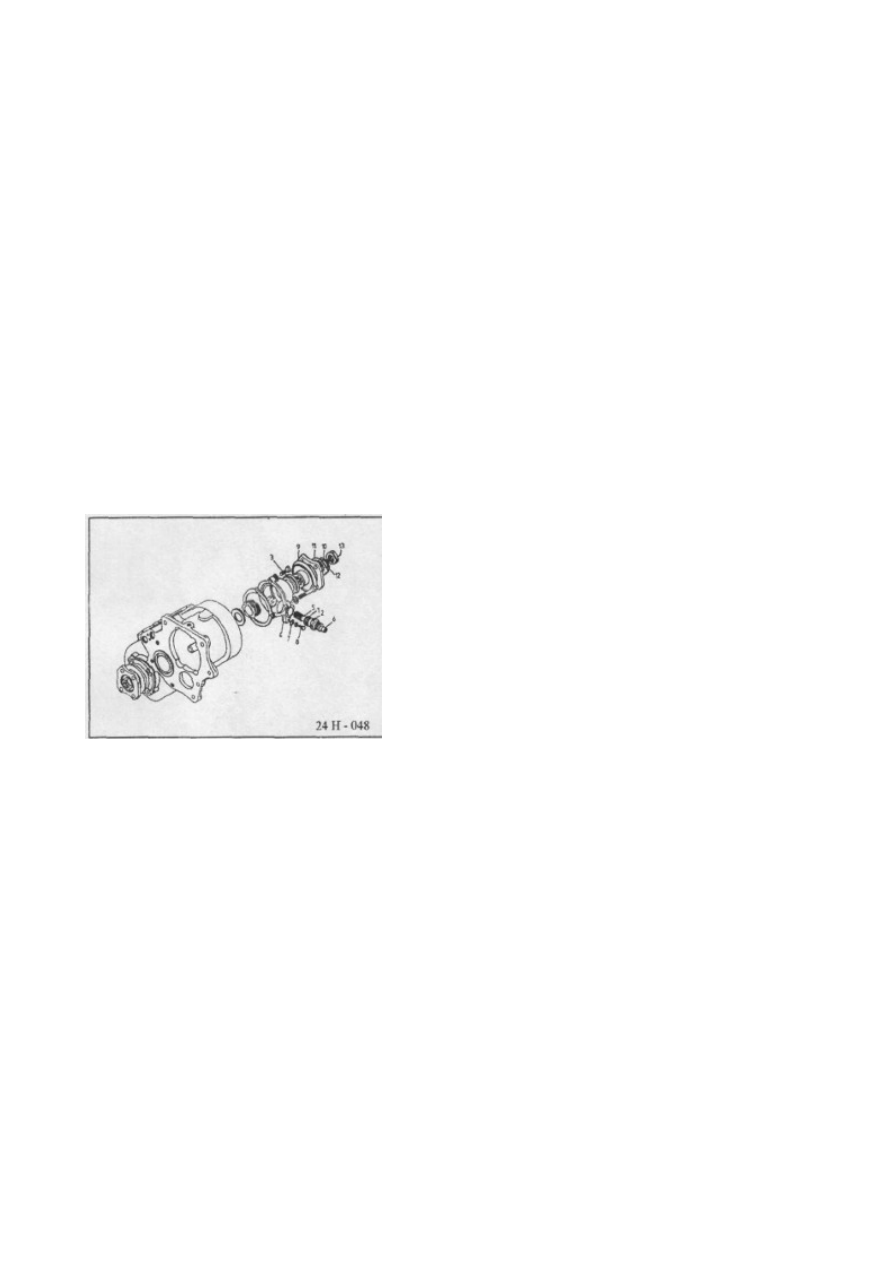

Соберите крышку спидометра в следующем

порядке:

−

Смажьте и установите кольцо "0" (1)

опоры спидометра "2".

−

Смажьте и установите прокладочное кольцо

"3" крышки спидометра "4" и нанесите
смазку между краем кольца и

противопыльной кромкой прокладочного
кольца.

−

Установите вал шестерни спидометра "5"
на опору спидометра.

−

Установите опору спидометра в крышку
"1":

−

установите прокладочное кольцо "6" на
опору спидометра.

−

Установите предохранительную пластину "7" и затяните винт "8".

−

Установите крышки задних подшипников качения, расположенные рядом с

валом переднего моста и промежуточным валом, и затяните винты с
усилием 1,4-1,75 daNm.

−

Установите шестерню спидометра и зафиксируйте ее штифтом.

−

Установите крышку спидометра и затяните винты с усилием 1,5-2,5 daNm.

Нанесите небольшое количество уплотнительной пасты на пазы фланца "9"
и установите фланец на вал заднего моста. Установите уплотнительное

кольцо и предохранительные шайбы "11" и "12". Затяните винты с усилием
15-20 daNm.

−

Установите крышку переднего подшипника качения.

−

Затяните винты с усилием 1,4-1,75 daNm и установите фланец на вал

переднего моста (в порядке, аналогичном установке вала заднего моста).

−

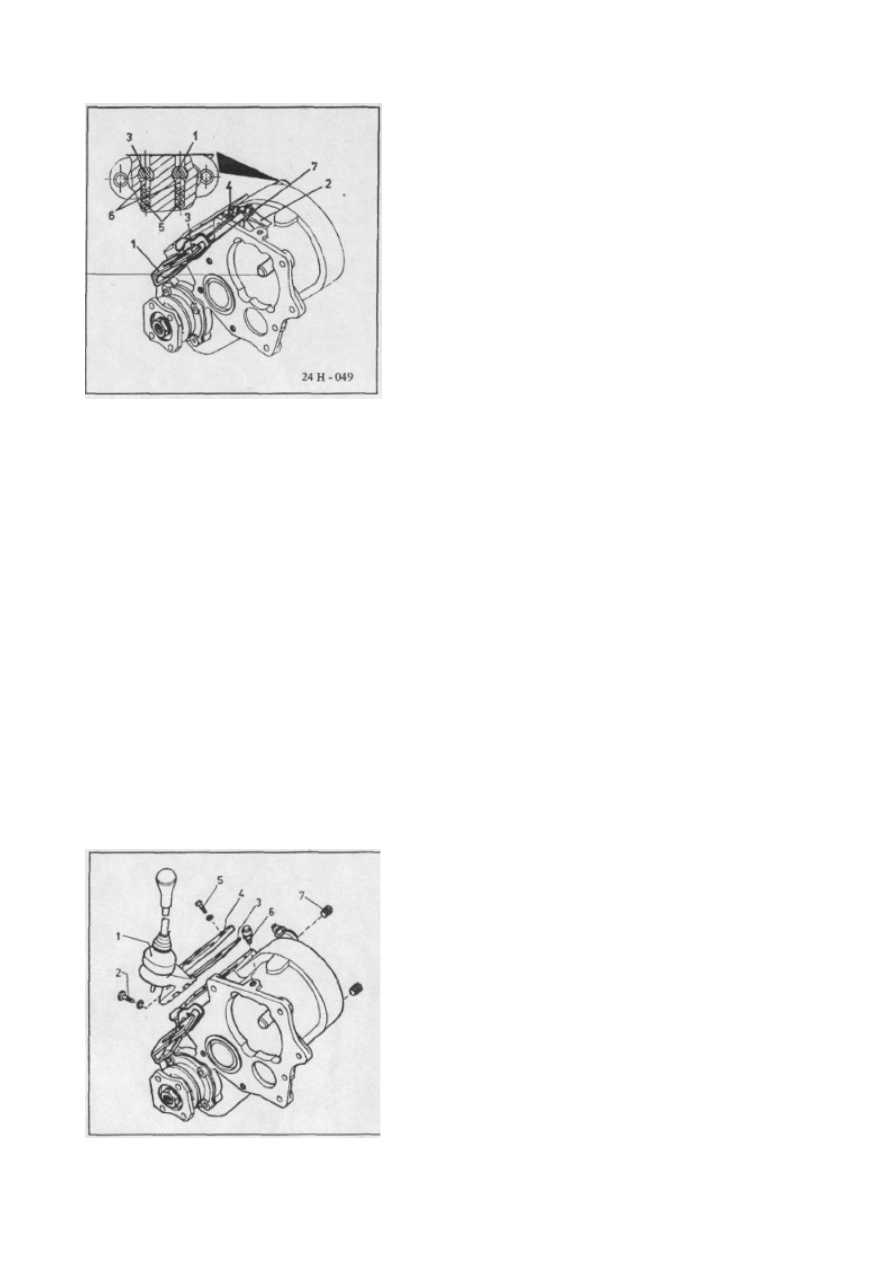

Установите вал вилки
переднего моста "1" в первое

отверстие корпуса и
установите на него вилку

"4".

−

Установите вал вилки заднего

моста "3" в предназначенное
для него отверстие и

установите вилку "4".

−

Установите пружины "5" на

место и шаровые наконечники
"6".

−

Установите валы вилок во
второе отверстие крышки.

−

Установите вилки в
правильное положение

относительно втулок с пазами
и зафиксируйте вилки на

валах, затянув винты "7".
Момент затяжки: 2-2,7 daNm.

ПРИМЕЧАНИЕ: ЗАФИКСИРУЙТЕ ВИНТЫ
ПРОВОЛОКОЙ.

Порядок установки рычага раздаточной

коробки на корпус:

−

Установите рычаг раздаточной коробки "1"

на корпус и зафиксируйте его винтами
"2". Момент затяжки: 3,2-4 daNm.

−

Соберите прокладку "3" и крышку "4" при
помощи винтов "5". Момент затяжки: 0,3-

0,5 daNm.

−

Установите воздушный клапан "6" на

корпус раздаточной коробки (если был
снят).

−

Установите конические пробки "7" в
сливное и наливное отверстия для

трансмиссионного масла.

Порядок установки раздаточной коробки на

коробку передач:

−

Установите прокладку на поверхность
раздаточной коробки так, чтобы она стала

на резьбовые шпильки.

−

Установите раздаточную коробку на

коробку передач.

−

Затяните гайки. Момент затяжки: 1,5-2,5

daNm.

−

Заполните маслом коробку передач и

раздаточную коробку и затяните
конические пробки.
