48

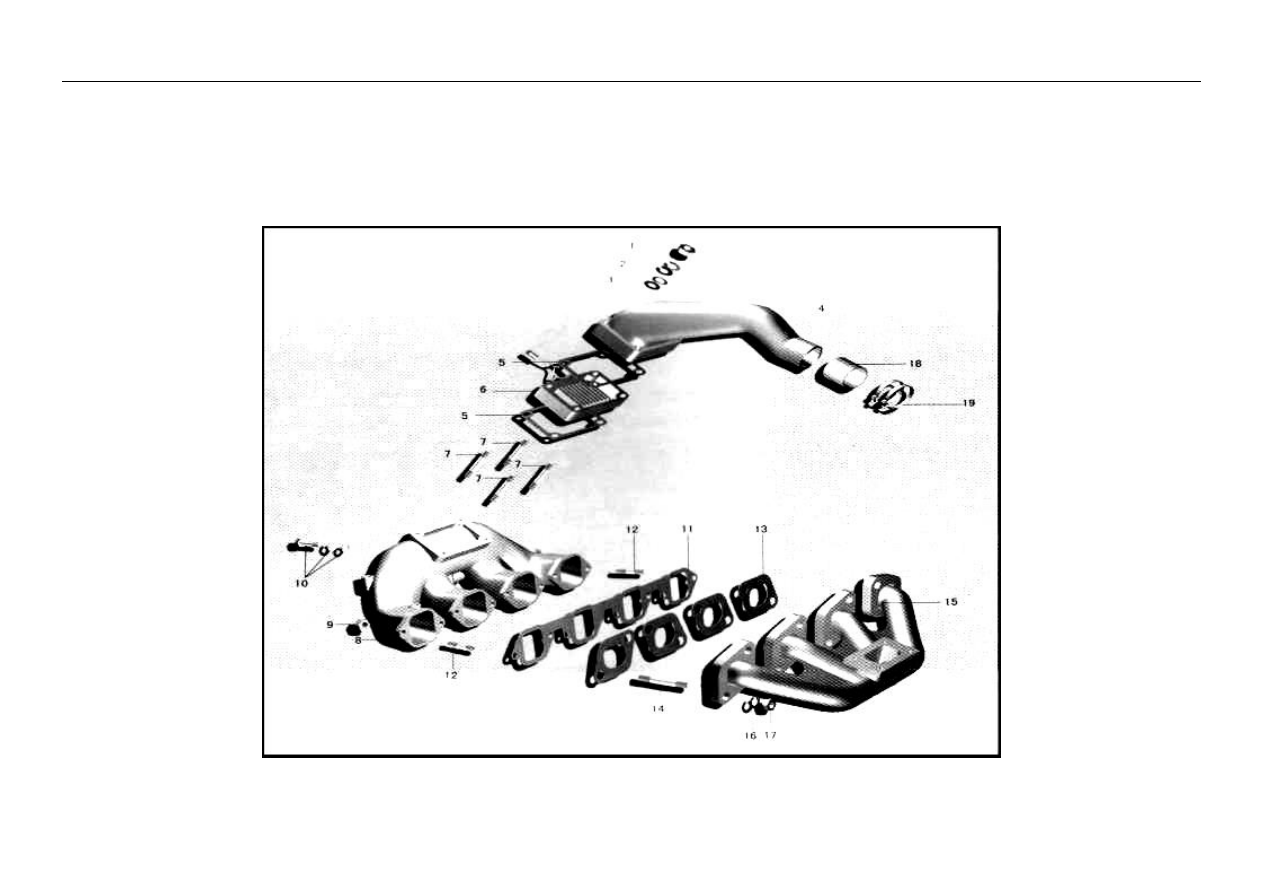

ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР И

ОБОРУДОВАНИЕ ПРЕДПУСКОВОГО ПОДОГРЕВА



























49

ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР И ОБОРУДОВАНИЕ ПРЕДПУСКОВОГО ПОДОГРЕВА

№

Номер детали

Наименование детали

Кол-во

1

CQ34008

Гайка

4

2

Q40308

Пружинная шайба

4

3

Q40108

Шайба

4

4

1008014-X3

Патрубок

1

5

1008013-X3

Прокладка

2

6

3750010-X3

Подогреватель

1

7

1008018-X2

Шпилька

4

8

1008011-X3

Впускной коллектор

1

9

CQ39608

Гайка

2

10

CQ1460825

Болт

6

11

1008051-X2

Прокладка впускного коллектора

1









































12

CQ1200822

Шпилька

2

13

1008055-X2

Прокладка выпускного коллектора

4

14

CQ1201030

Шпилька

8

15

1008021-X3

Выпускной коллектор

1

16

CQ41910

Пружинная шайба

8

17

CQ34010

Шестигранная гайка

8

18

1008012-Y01  Патрубок турбонагнеталя

1

19

CQ67660B

Хомут

2





50

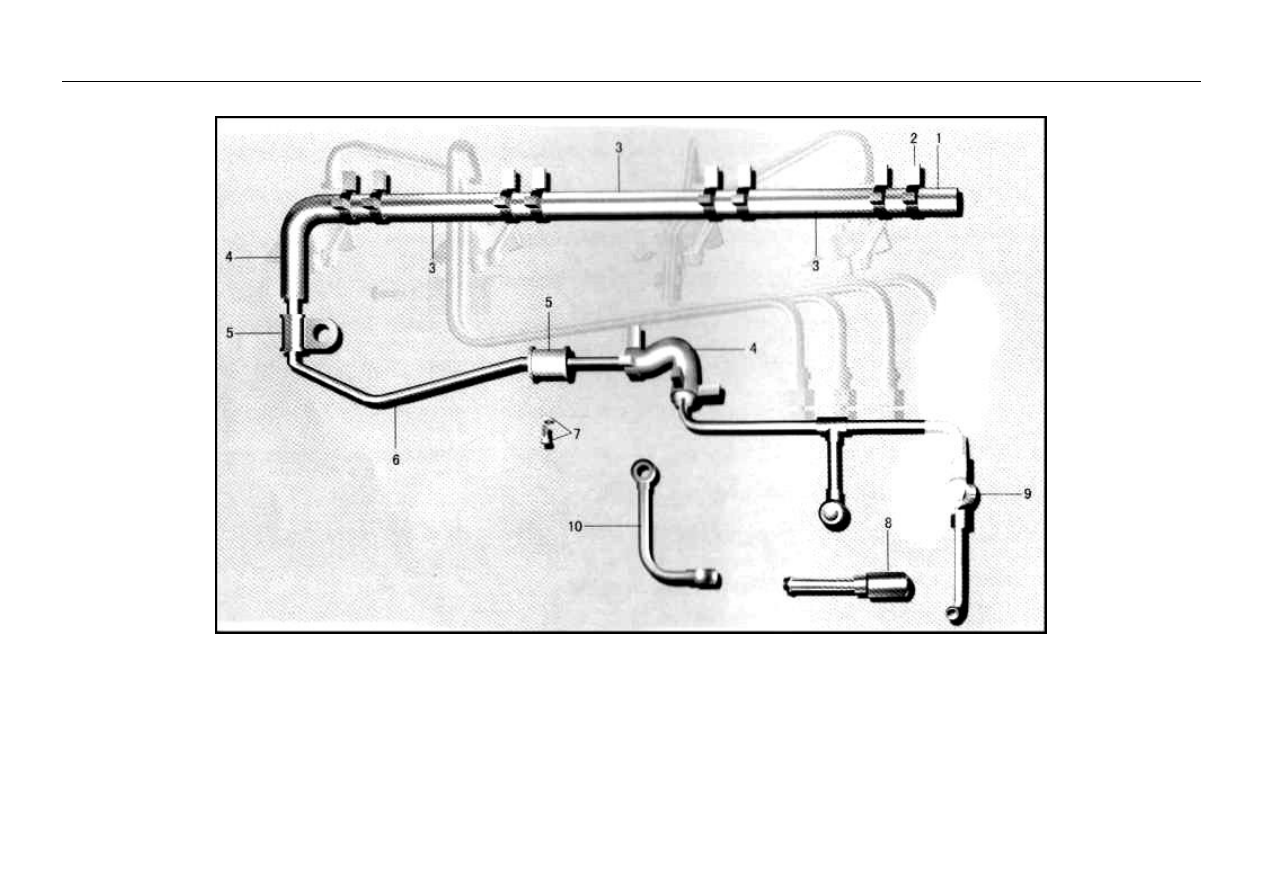

МАСЛОПРОВОД













51

МАСЛОПРОВОД

























































































№

Номер детали

Наименование детали

Кол-во

1

1104101-X2

Шланг

1

2

1104305-X2

Зажим

11

3

1104102-X2

Шланг

3

4

1104103-X2

Шланг

2

5

1104205-X2

Зажим

2

6

1104104-Y01

Трубка

1

7

CQ1420812

Болт

1

8

1104030-X2

Трубка

1

9

1104050-Y01

Трубка

1

10

1104060-X2

Маслопровод  в сборе

1
