40

ДВИГАТЕЛЬ CA4D32TC (С ТУРБОНАГНЕТАТЕЛЕМ)

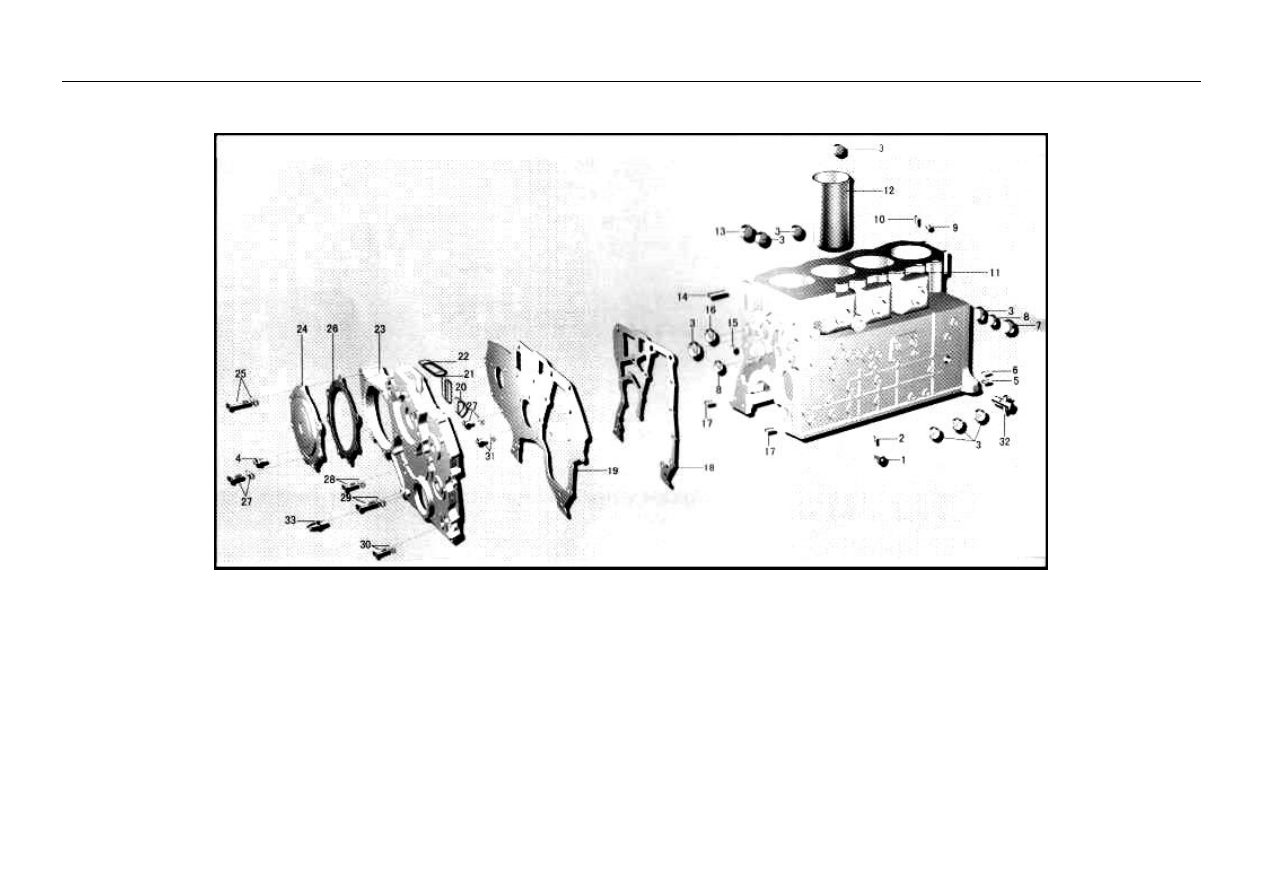

БЛОК ЦИЛИНДРОВ

























41

БЛОК ЦИЛИНДРОВ

№

Номер

детали

Наименование детали

Кол-во

1

Q61901

Пробка


2

2

Q5210510

Штифт

1

3

1003027AX2



Пробка

8

4

1002027-X2

Болт

1

5

Q5221020

Штифт

2

6

Q5220614



Штифт

2

7

1002013-X2



Пробка

1

8

1002012AX2



Пробка

2

9

1002031-D1



Пробка

10

10

Q5280812



Штифт

2

11

1002011-Y01



Блок цилиндров

1

12

1002026-X2

Гильза цилиндра

4

13

1002016-X2

Пробка

1

14

CQ1201070



Шпилька

2

15

1002017-X2

Пробка

1

16

1002019-X2

пробка

1

17

Q5221024

Штифт

2

18

10020.82-X2  Прокладка

1

19

1002080-X2

Пластина

1

20

1002074-X2



Уплотнительное кольцо

1

21

1002073-X2



Уплотнительное кольцо

1

22

1002076-X2

Прокладка

1

23

1002060-X2

Крышка

1

24

1002065-X2

Крышка

1

25

CQ1480860B  Болт

2

26

1002069-X2

Прокладка

1

27

CQ1480820A  Болт

14

28

CQ1480840B  Болт

2

29

CQ1480845B  Болт

3

30

CQ1480835B  Болт

2

31

CQ1480816B  Болт

3

32

1305010-SO1  Сливной краник

1

33

1005041-X2

Метка (штифт)

1

















42

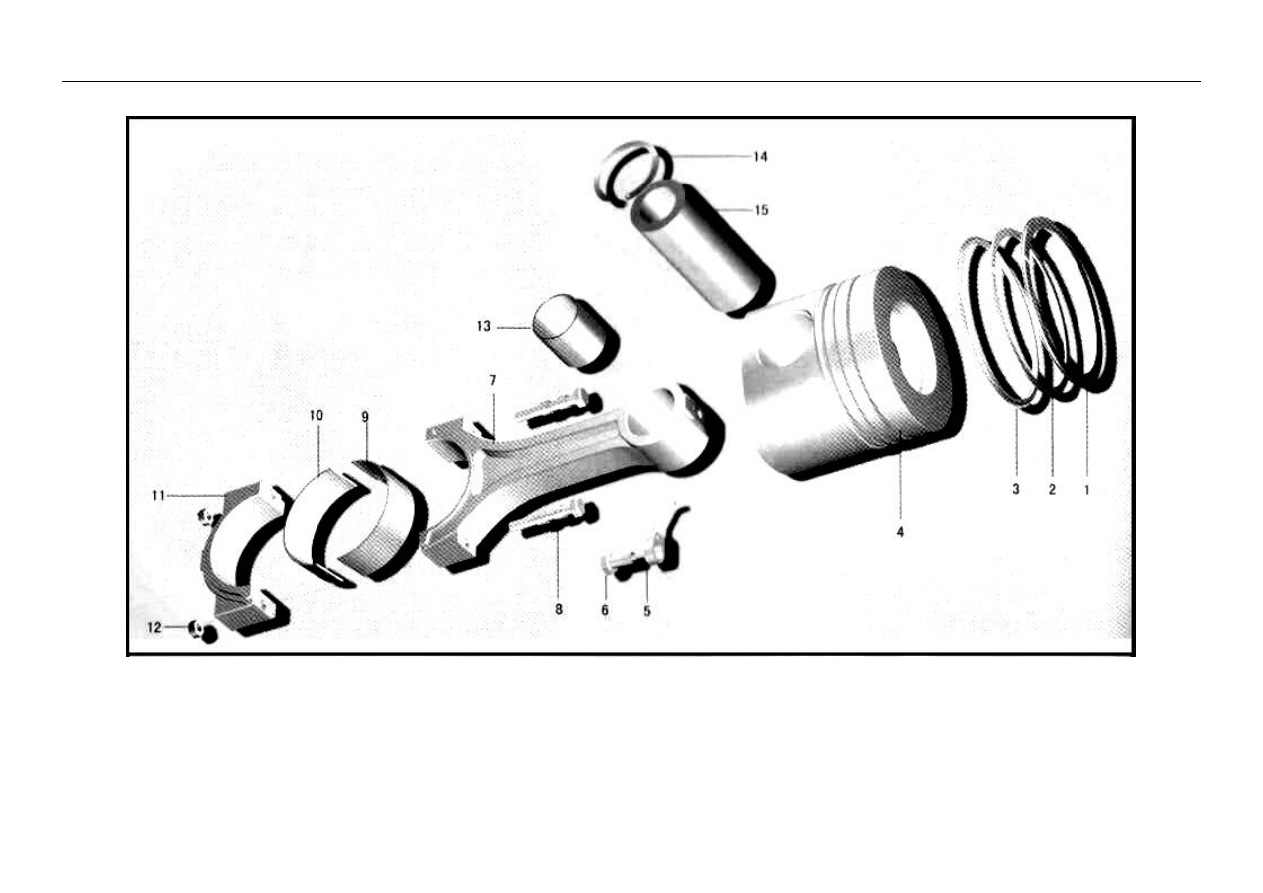

ПОРШЕНЬ И ШАТУН













43

ПОРШЕНЬ И ШАТУН



№

Номер

детали

Наименование детали

Кол-во

1

1004026-X2



Верхнее компрессионное кольцо

4

2

1004027-X2



Нижнее компрессионное кольцо

4

3

1004035-X2

Маслосъемное кольцо


4

4

1004016-Y01



Поршень

4

5

1004075-X2

Форсунка

4

6

1004085-X2

Винт форсунки

4

7

1004046-X2

Шатун

4

8

1004062-X2

Болт

8







































9

1004058-X2



Верхний шатунный вкладыш

4

10

1004059-X2



Нижний шатунный вкладыш

4

11

1004056-X2



Крышка шатуна

4

12

1004067-X2



Гайка

8

13

1004069-X2



Втулка поршневого пальца

4

14

Q43031



Стопорное кольцо

8

15

1004021-X2



Поршневой палец

4
