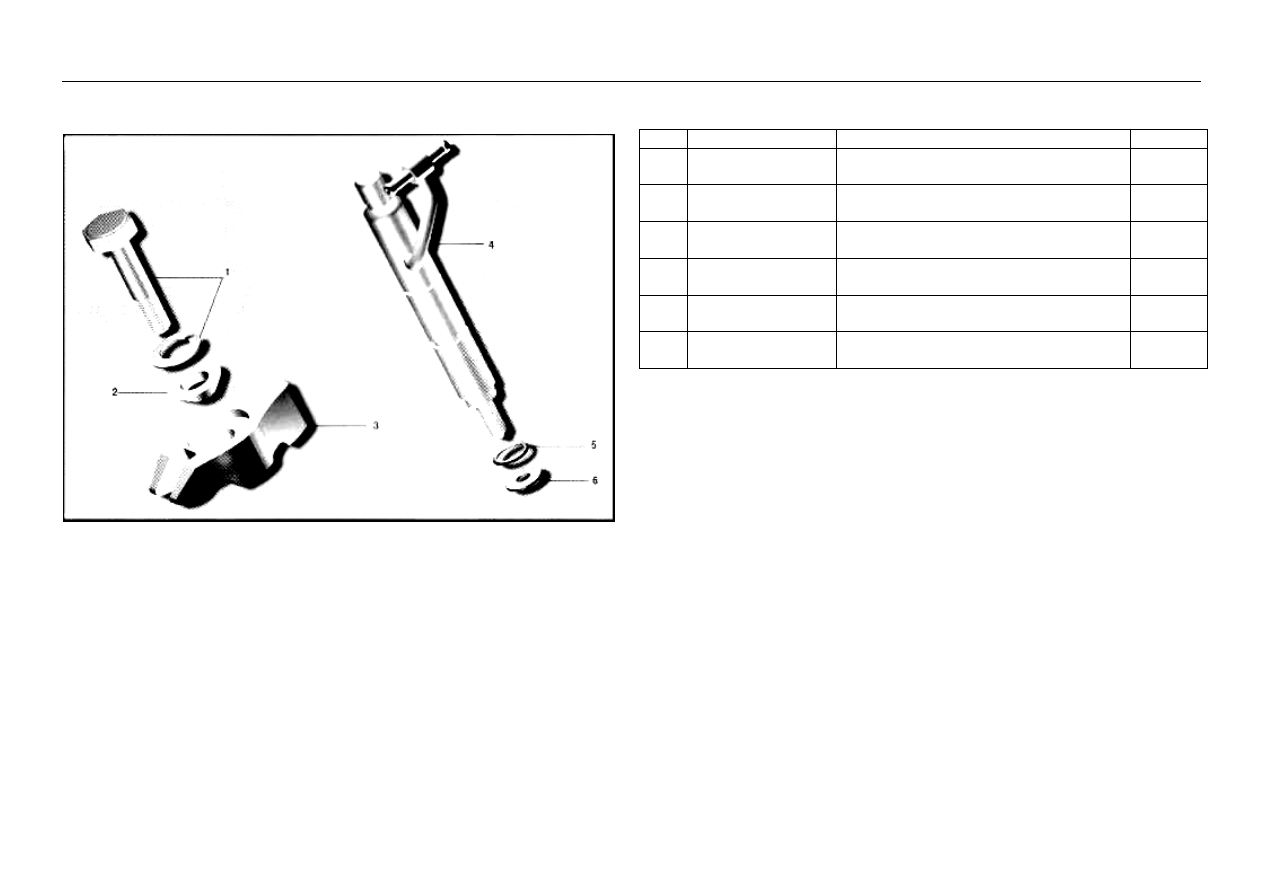

ФОРСУНКА


















№

Номер детали

Наименование детали

Кол-во

1

CQ1421045



Болт

4

2

1112022-X2



Шайба

4

3

1112021-X2



Зажимная пластина форсунки

4

4

1112010-X2

1112010-X03

Форсунка

4

5

1112013-X2



Кольцо уплотнительное

4

6

1112012-X2



Шайба уплотнительная

4

































33

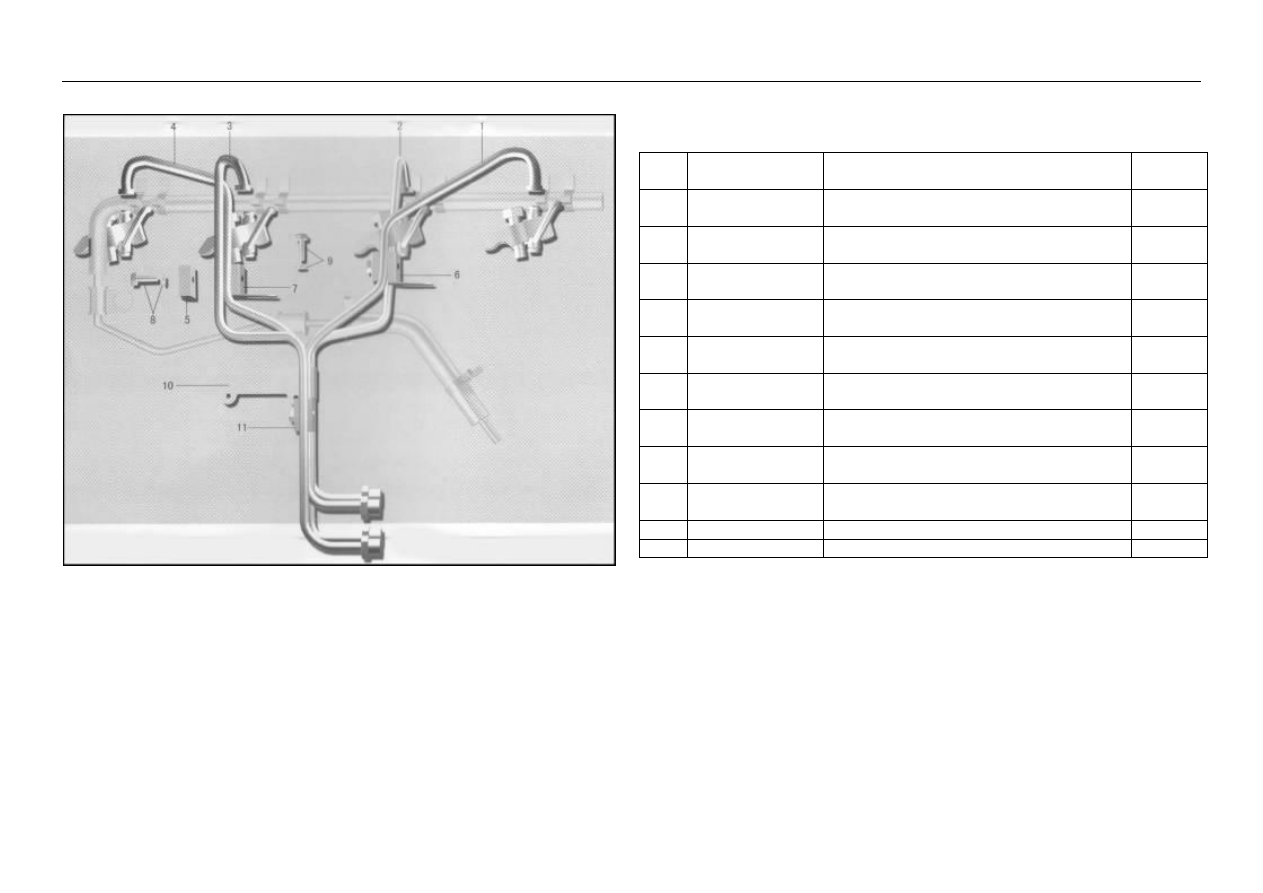

ТРУБКИ ВЫСОКОГО ДАВЛЕНИЯ СА4D32



















№



Номер детали



Наименование детали



Кол-во

1

1129010-X03

Трубка 1 цилиндра


1

2

1129015-X03

Трубка 2 цилиндра


1

3

1129020-X03

Трубка 3 цилиндра


1

4

1129025-X03

Трубка 4 цилиндра


1

5

1129030-X2



Зажимная пластина

2

6

1129035-X2

Зажимная пластина  для цилиндров 1

и 2

1

7

1129040-X2

Зажимная пластина  для цилиндров 3

и 4

1

8

CQ1420625


 болт

2

9

CQ1420816


 болт

2

10

1129050-X2

Зажимная пластина в сборе

1

11

1129045-X2

Зажимная пластина

1













34



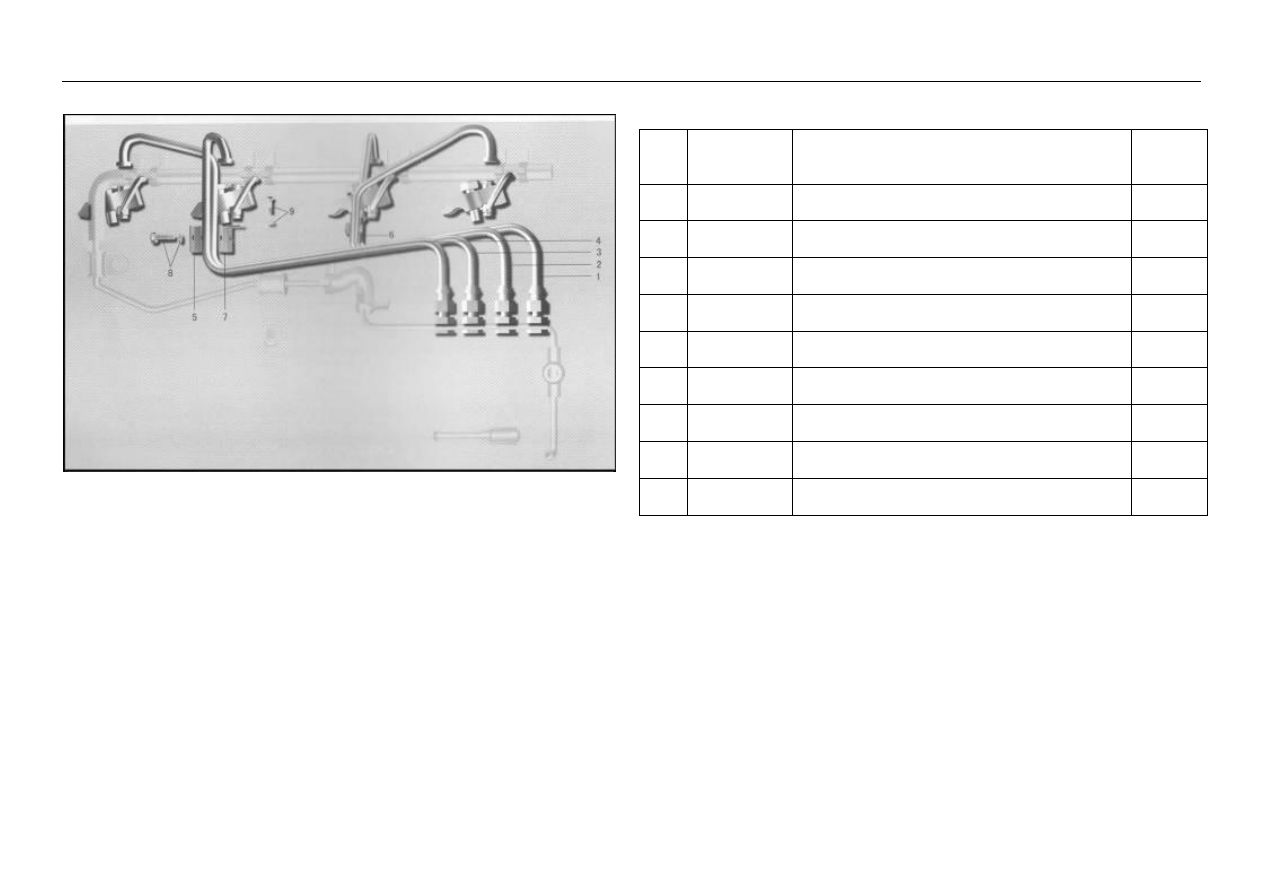

ТРУБКИ ВЫСОКОГО ДАВЛЕНИЯ CA498

























№



Номер

детали



Наименование детали



Кол-во

1

1129010-

X03

Трубка 1 цилиндра


1

2

1129015-

X03

Трубка 2 цилиндра


1

3

1129020-

X03

Трубка 3 цилиндра


1

4

1129025-

X03

Трубка 4 цилиндра


1

5

1129030-

X2



Зажимная пластина

2

6

1129035-

X2



Зажимная пластина

1

7

1129040-

X2

Зажимная пластина

1

8

CQ1420625


 болт

2

9

CQ1420816


 болт

2



















35

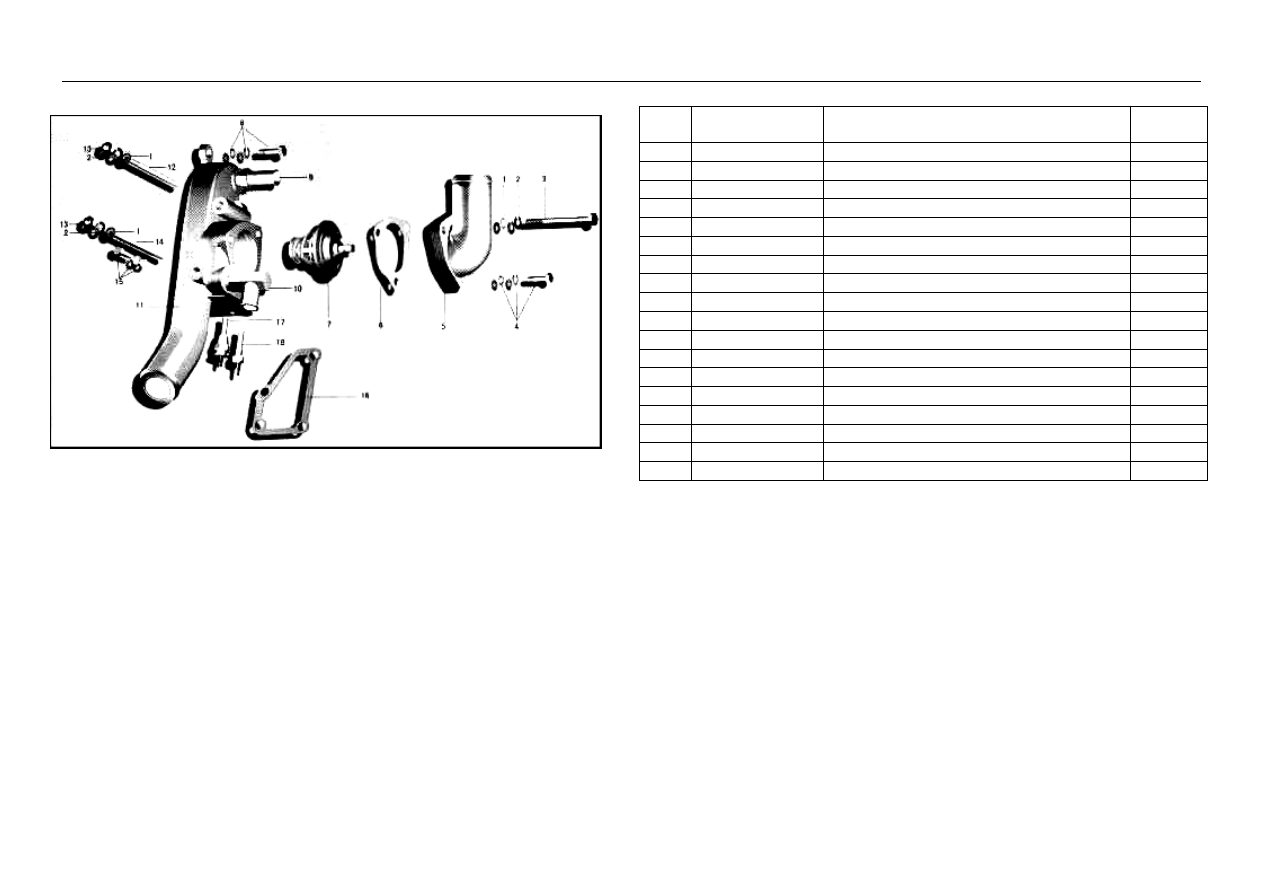

КОРПУС НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ







№

Номер детали

Наименование детали

Кол-во

1

Q40108

Шайба

3

2

Q40308

Пружинная шайба

3

3

1303041-X2

Болт

1

4

CQ1460830

Болт

2

5

1303012-X2

Патрубок отводящий

1

6

1303022-X2

Прокладка

1

7

1306010-X2

Термостат в сборе

1

8

CQ1460825

 Болт

1

9

1303033-X2

Штуцер

1

10

1303035-X01T  Штуцер

1

11

1303017-X2

Патрубок подводящий

1

12

CQ1200800

Шпилька

1

13

CQ34008

Гайка

2

14

1303042-X2

Шпилька

1

15

CQ1460820

Болт

2

16

1303026-X2

Шайба

1

17

3808080-X2

Датчик температуры

1

18

3808040-X2

Датчик температуры

1
