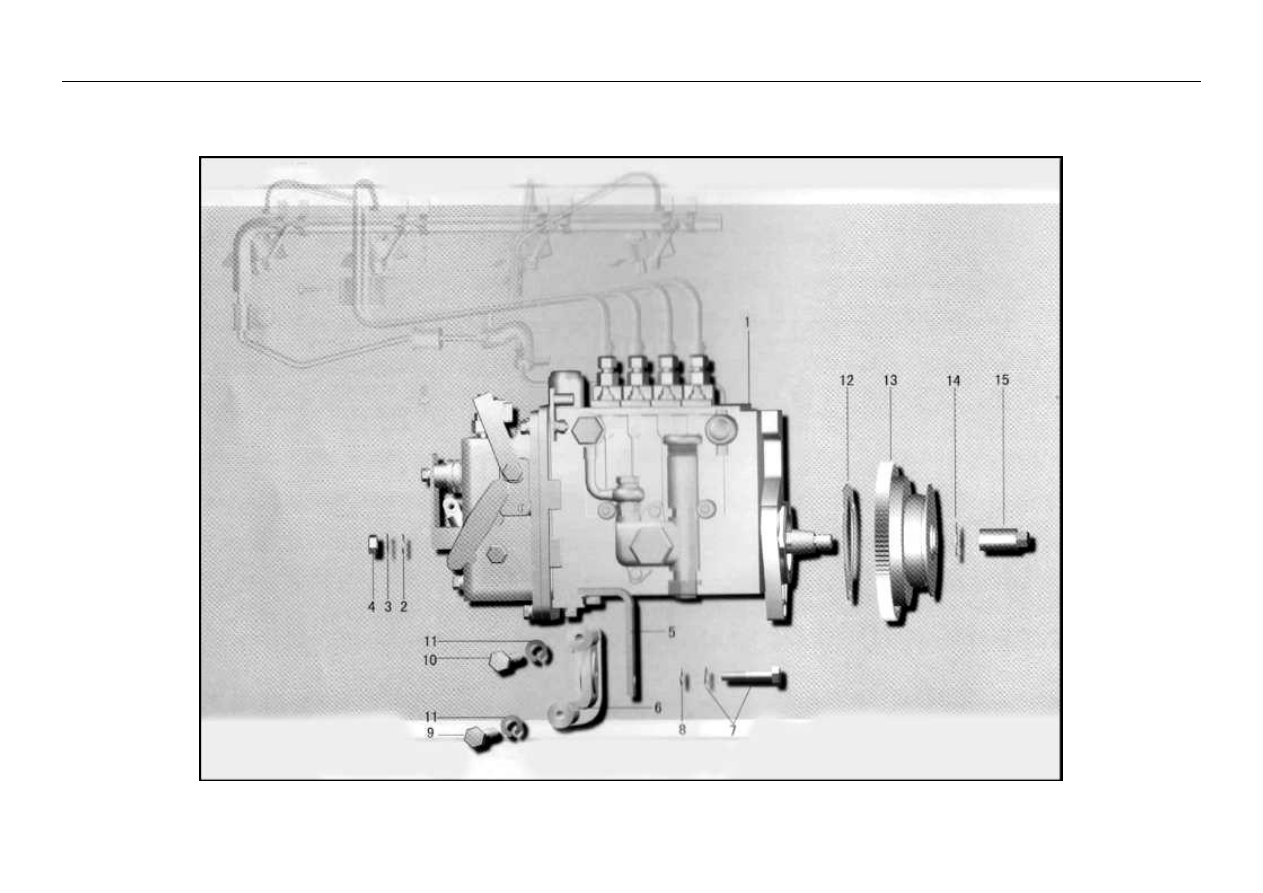

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ (ТНВД

4PL203) CA498









29





ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ (ТНВД 4PL203)

 СА498



№

Номер

детали

Наименование детали

Кол-во

1

1111010BX03

ТНВД 4PL203


1

2

1111014-X2



Шайба

3

3

Q40308



Пружинная шайба

3

4

CQ34008



Гайка

3

5

1111101BX03



Кронштейн

1

6

1111103BX03



Кронштейн

1

7

CQ1421025



Болт

1

8

Q40210

Болт

1























9

CQ1501070



Болт

1

10

CQ1501090



Болт

1

11

Q40310



Пружинная шайба

2

12

1111201-X03



Прокладка

1

13

1127010-X03



Шестерня



1

14

Q40312



Пружинная шайба

1

15

1127051-X03



Гайка

1



































30

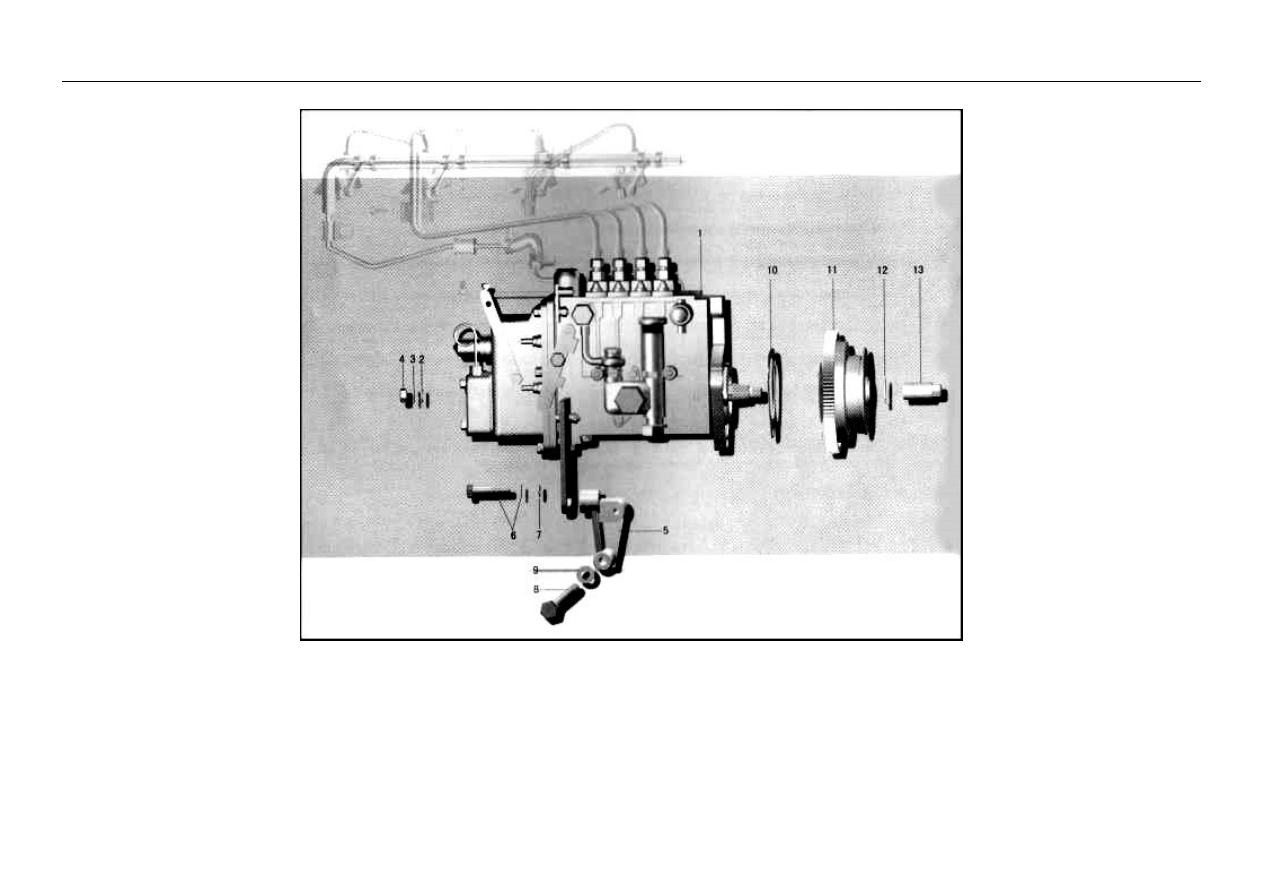

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ (ТНВД

BQ2000

)

 CA498





















31

ТНВД   ( BQ2000

)



№

Номер

детали

Наименование детали

Кол-во

1

1111010FX03


BQ2000 ТНВД

1

2

1111014-X2



Шайба

3

3

Q40308



Пружинная шайба

3

4

CQ34008



Гайка

3

5

1111103FX03



Кронштейн

1

6

CQ1420840



Болт

1

7

Q40210



Шайба

1



























№

Номер детали

Наименование детали

Кол-во

8

CQ1501070



Болт

1

9

Q40310



Пружинная шайба

2

10

1111201-X03



Прокладка

1

11

1127010-X03



Распределительная шестерня

1

12

Q40312



Пружинная шайба

1

13

1127051-X03



Гайка

1
