Автомобили BAW. Руководство - часть 27





20



МАСЛЯНЫЙ НАСОС

№

Номер

детали

Наименование детали

Кол-во

1

1011023-X2



Ведомый вал

1

2

1011031-X2



Втулка ведомого вала

1

3

1011032-X2



Ведомая шестерня

1

4

1011022-X2



Прокладка

1

5

1011024-X2



Крышка насоса

1

6

CQ1480820A



Болт

5

7

1011014-X2



Распределительная шестерня

1

8

1011026-X2



Установочный штифт

1

9

1011016-X2



Ведущая шестерня

1

10

1011013-X2



Ведущий вал

1















№



Номер детали



Наименование детали



Кол-во

11



1011021-X2

Втулка

1

12



1011042-X2



Пробка пружины

1

13

1011046-X2

Шайба


1

14

1011044-X2

Пружина


1

15

1011043-X2

Клапан редукционный


1

16

1011047-X2



Шайба

2

17

CQ1460825



Болт

3

18

1011041-X2

Корпус клапана


1

19

CQ1460850



Болт

1

20

1011048-X2



Пробка

1

























21

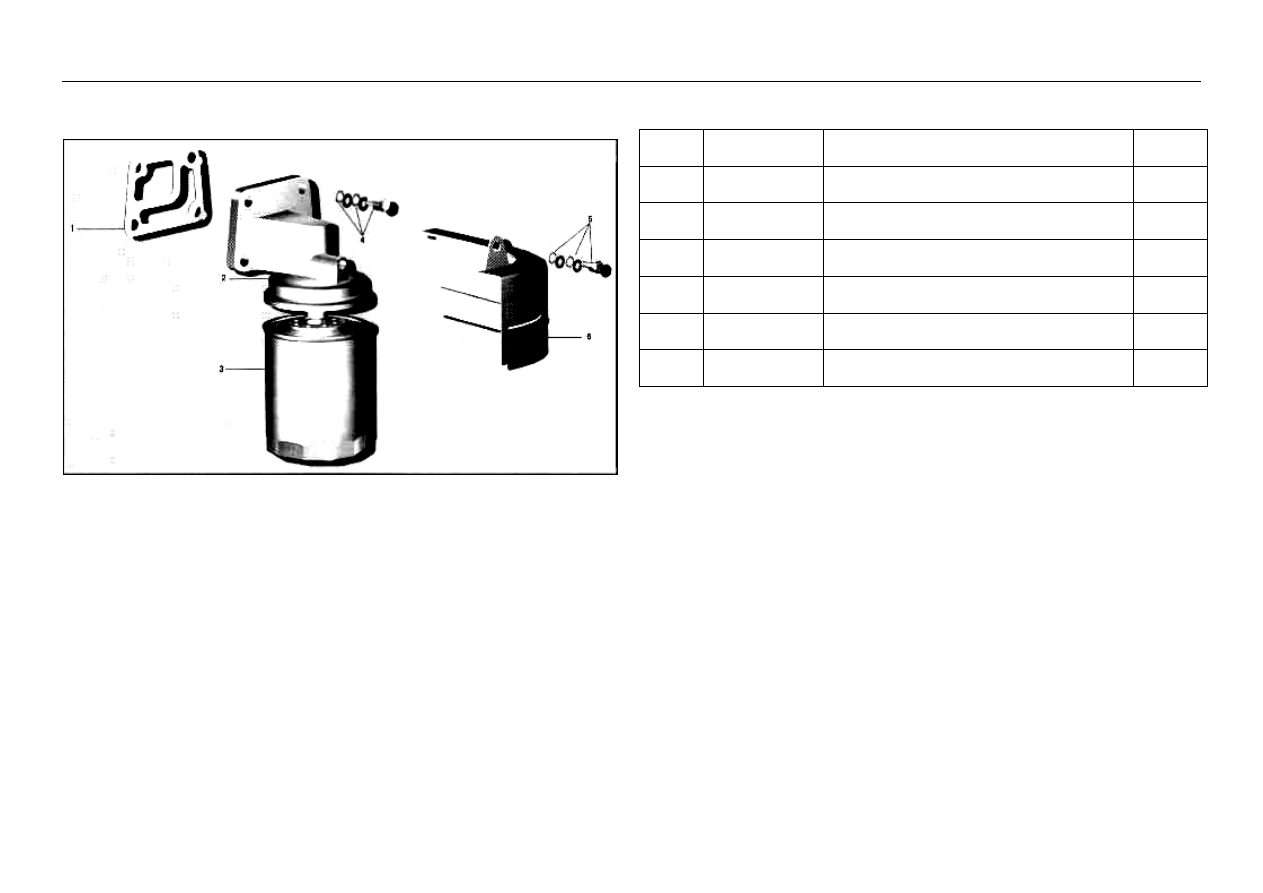

МАСЛЯНЫЙ ФИЛЬТР

















№

Номер

детали

Наименование детали

Кол-во

1

1012064-X2

Прокладка масляного фильтра


1

2

1012060-X2

Крышка фильтра


1

3

1012010-X2

Масляный фильтр


1

4

CQ1460830



Болт

4

5

CQ1460616



Болт

2

6

1012063-X2



Теплоизолирующий экран фильтра

1





































22

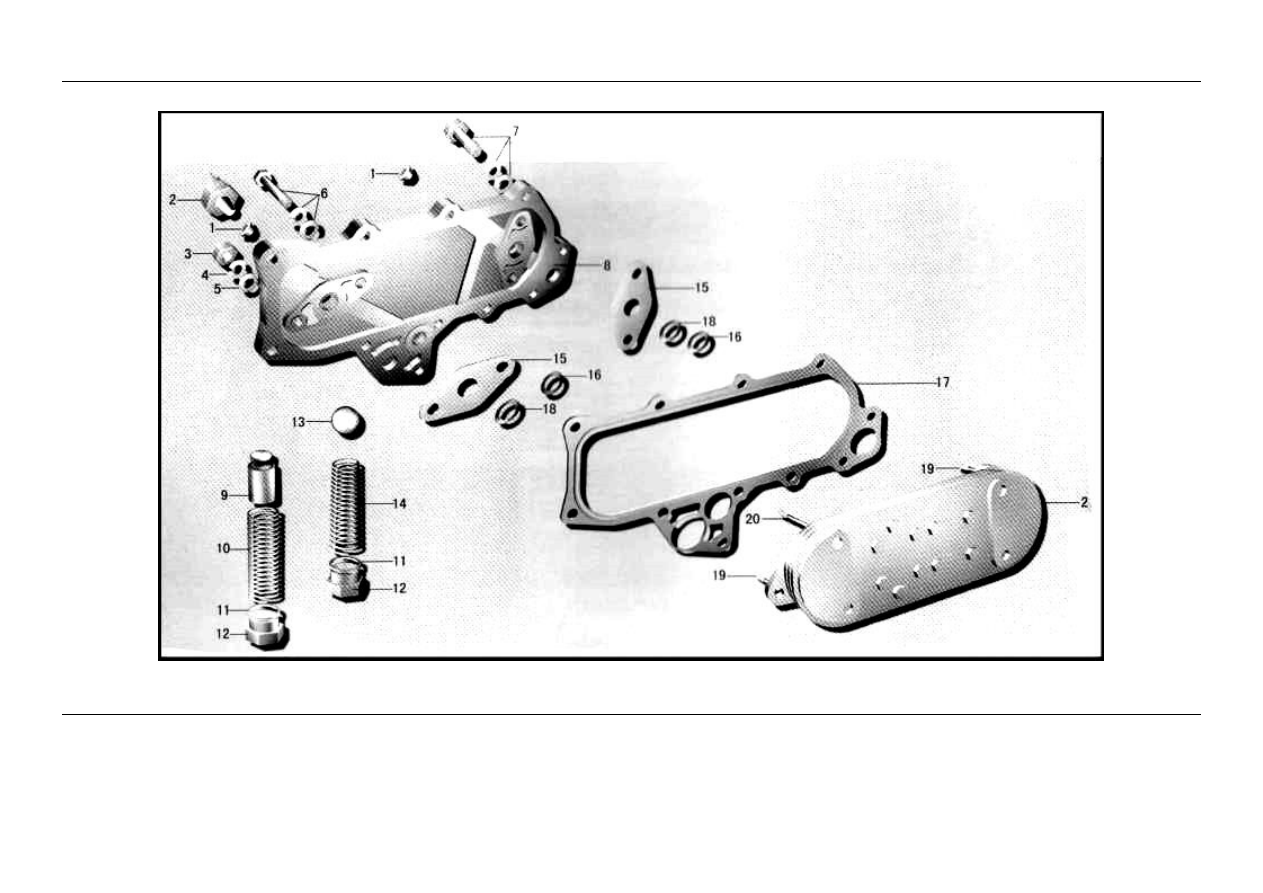

МАСЛЯНЫЙ ОХЛАДИТЕЛЬ













23

МАСЛЯНЫЙ ОХЛАДИТЕЛЬ

№

Номер детали

Наименование детали

Кол-во

1

CQ61304



Пробка

2

2

3818020-X2



Датчик давления масла

1

3

CQ34008



Гайка

4

4

Q40408



Пружинная шайба

4

5

Q40108



Плоская шайба

4

6

CQ1460845



Болт

1

7

CQ1460825



Болт

10

8

1013011-X2



Крышка масляного охладителя

1

9

1013033-X2



Редукционный клапан

1

10

1013037-X2



Пружина

1

11

1013038-X2



Шайба

2








№

Номер детали

Наименование детали

Кол-во

12

1013032-X2



Пробка

2

13

Q9661405



Шарик

1

14

1013036-X2

Пружина


1

15

1013029-X2

Пластина


2

16

1013028-X2



Уплотнительное кольцо

2

17

1013031-X2

Пластина


1

18

1013034-X2



Уплотнительное кольцо

2

19

CQ1200818



Шпилька

3

20

CQ1200835



Шпилька

1

21

1013020-X2



Масляный охладитель в сборе

1
