36

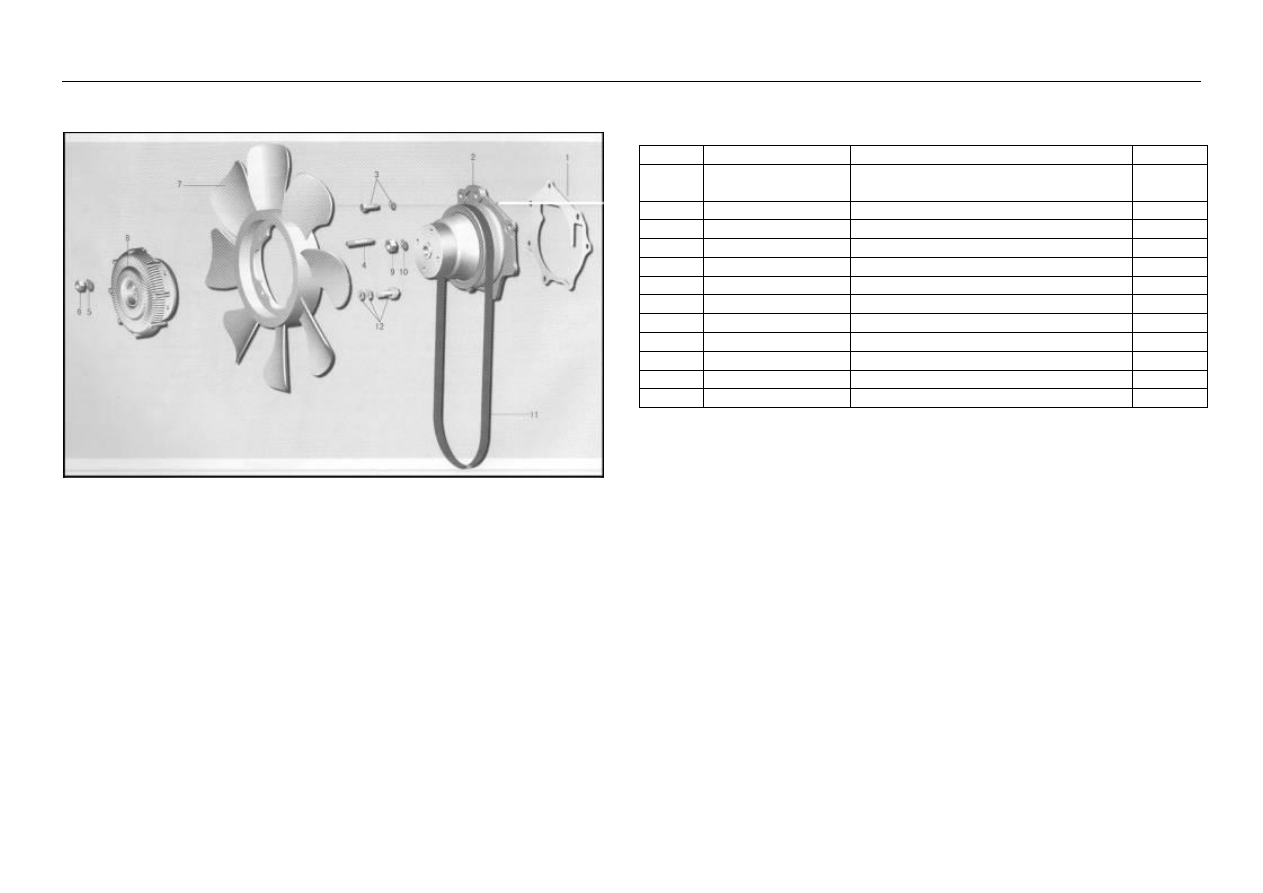

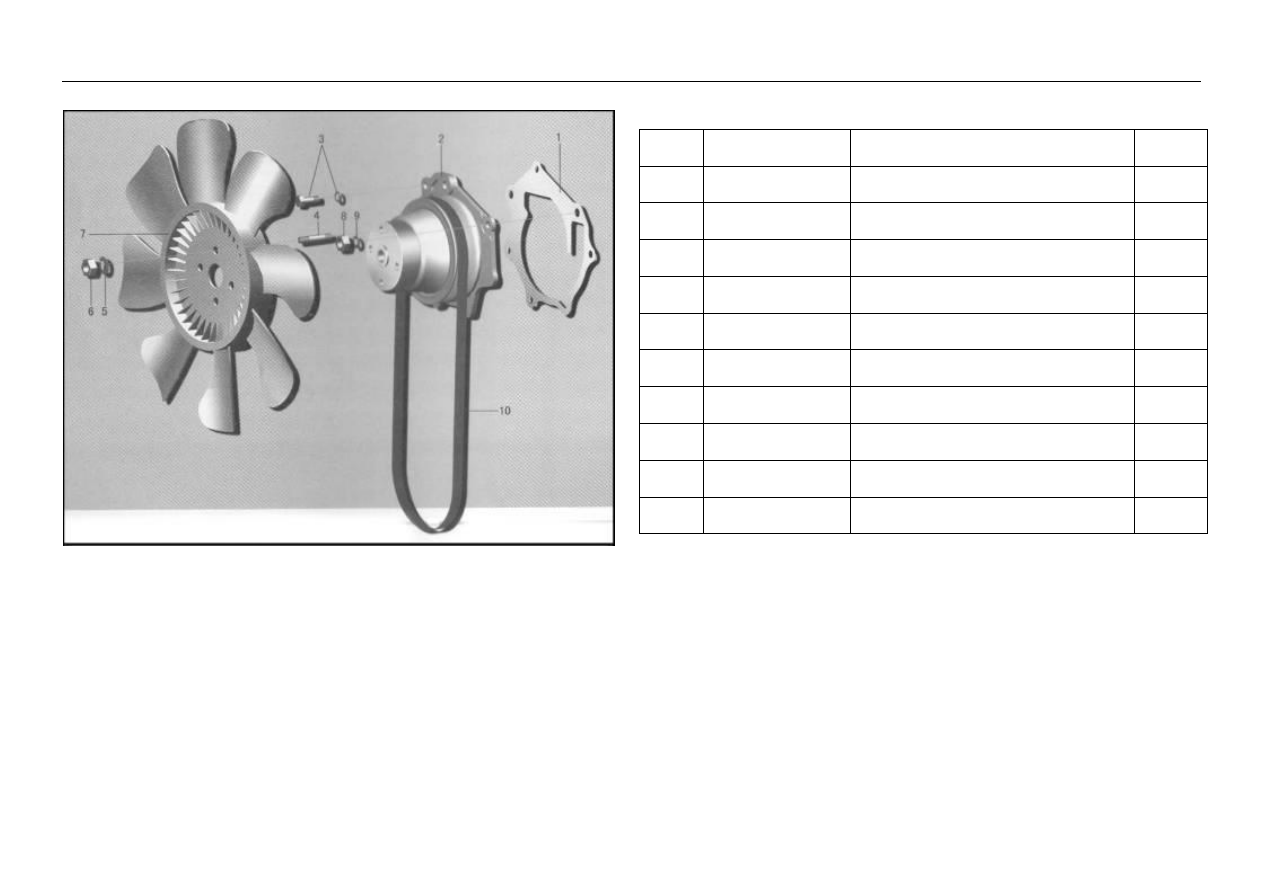

  НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ



И МУФТА ВЕНТИЛЯТОРА



 CA4D32





































№

Номер детали

Наименование детали

Кол-во

1

1307018-X2



Прокладка

1

2

1307010-X03

Насос в сборе

1

3

CQ1420822

Болт

5

4

CQ1200845

Шпилька

4

5

Q40308

Пружинная шайба

4

6

CQ34008

Гайка

4

7

1308010-X03

Вентилятор в сборе

1

8

1313010-X2

Муфта вентилятора в сборе

1

9

CQ34010

Гайка

2

10

Q40310

Пружинная шайба

2

11



Ремень AV13-1097

1

12

CQ1460616

 Болт

4





37



 НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ



И МУФТА ВЕНТИЛЯТОРА



 CA498





















№

Номер детали

Наименование детали



Кол-во

1

1307018-X2



Прокладка

1

2

1307010-X03



Насос в сборе

1

3

CQ1420822



Болт

5

4

CQ1200845



Шпилька

4

5

Q40308



Пружинная шайба

4

6

CQ34008



Гайка

4

7

1308010-X03



Вентилятор в сборе

1

8

CQ34010



Гайка

2

9

Q40310



Пружинная шайба

2

10





Ремень AV13-1097

1



























38

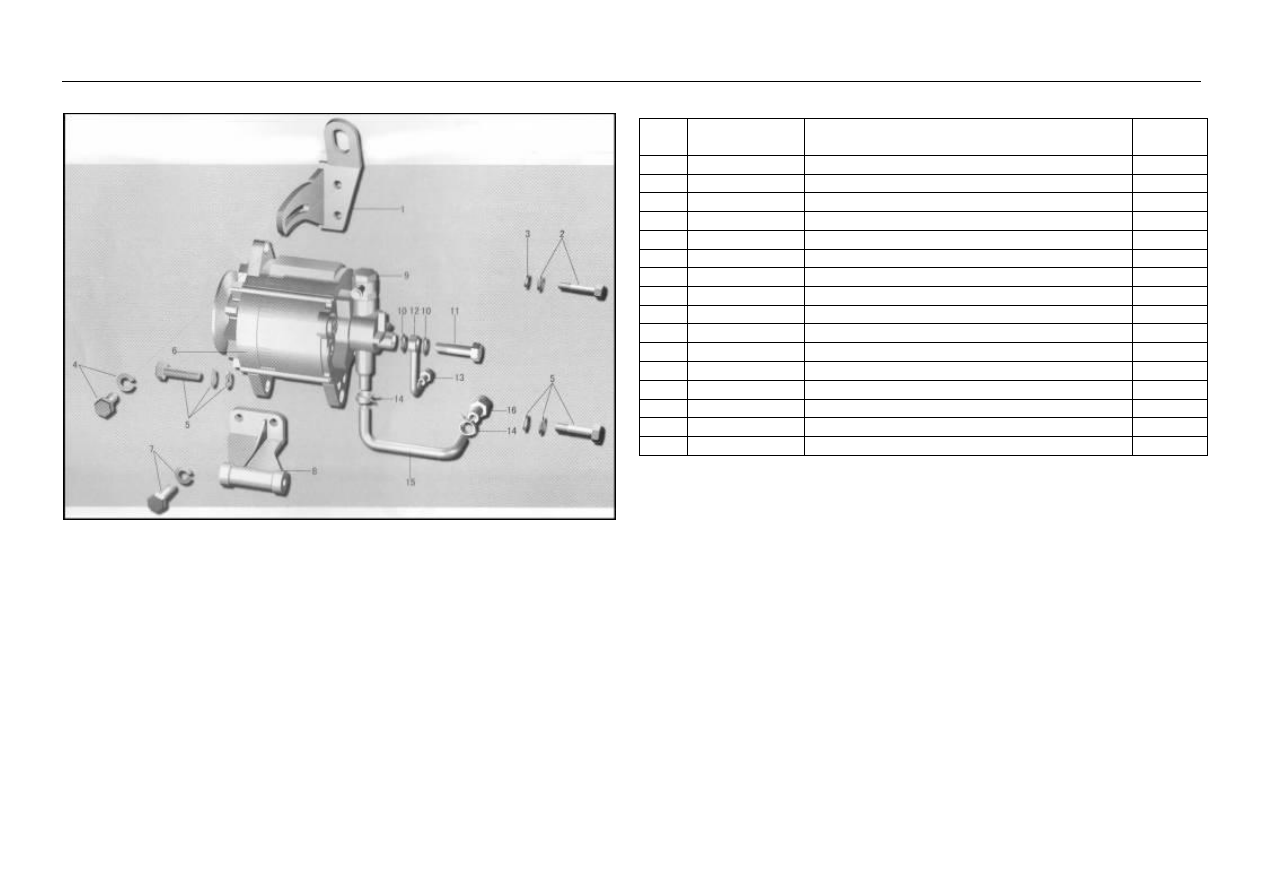

 ГЕНЕРАТОР С

ВАКУУМНЫМ НАСОСОМ





























№

Номер

детали

Наименование детали

Кол-во

1

3701341-X2

Кронштейн  генератора

1

2

CQ1420830

Болт

1

3

Q40208

Шайба

1

4

CQ1481020A  Болт

2

5

CQ1461030

Болт

2

6

3701010AX2  Генератор в сборе

1

7

CQ1421030

Болт

3

8

3701321-X2

Кронштейн генератора

1

9

3551010-X2

Вакуумный насос в сборе

1

10

3551078-X2

Шайба

2

11

3551077-X2

Болт

1

12

3551080-X2

Масляная трубка

1

13

3551076-X2

Штуцер масляной трубки

1

14

3551093-X2

Зажим

2

15

3551091-X2

Трубка вакуумная

1

16

3551092-X2

Штуцер вакуумной трубки

1





39

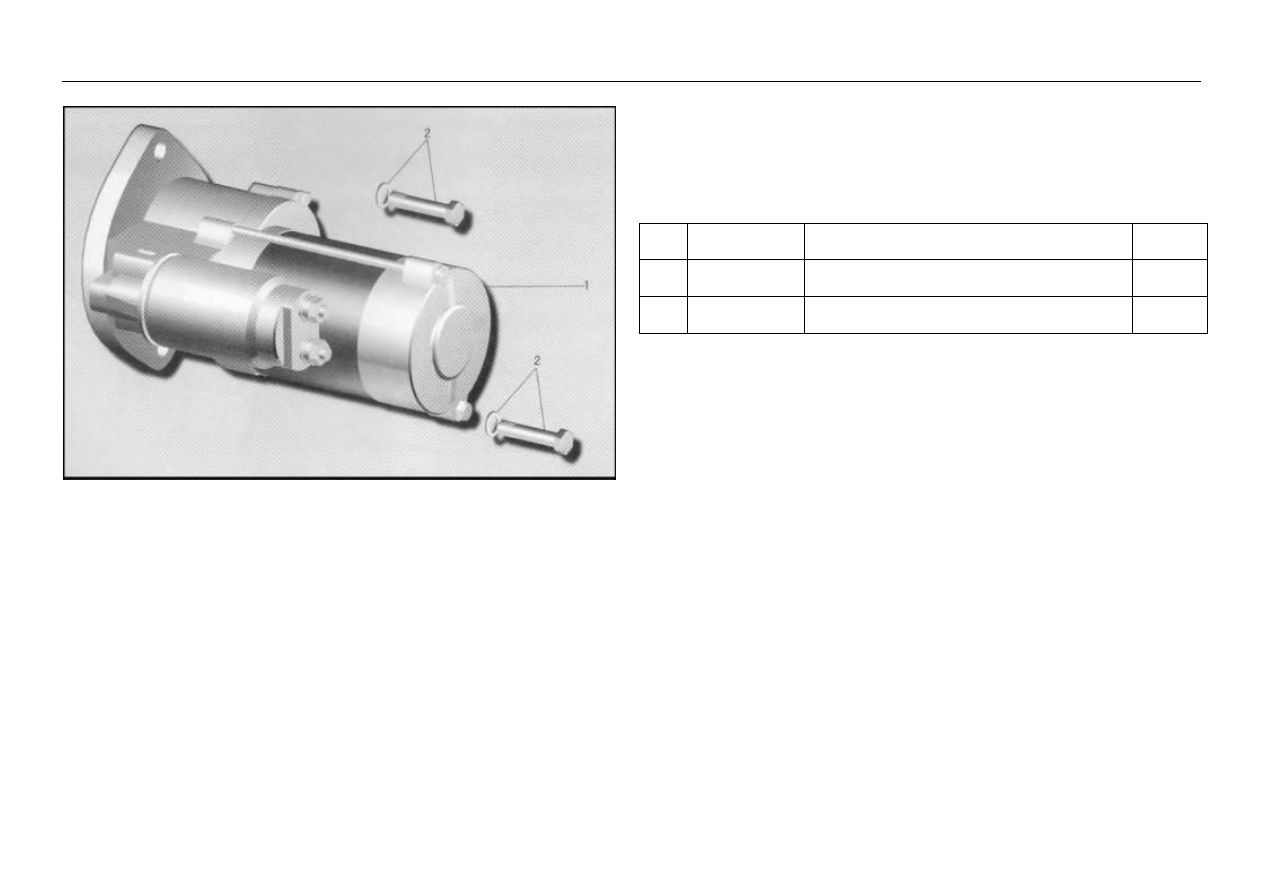

СТАРТЕР





















№

Номер

детали

Наименование детали

Кол-во

1

3708010-X2



Стартер в сборе

1

2

CQ1481035A



Соединительный болт

2
