44

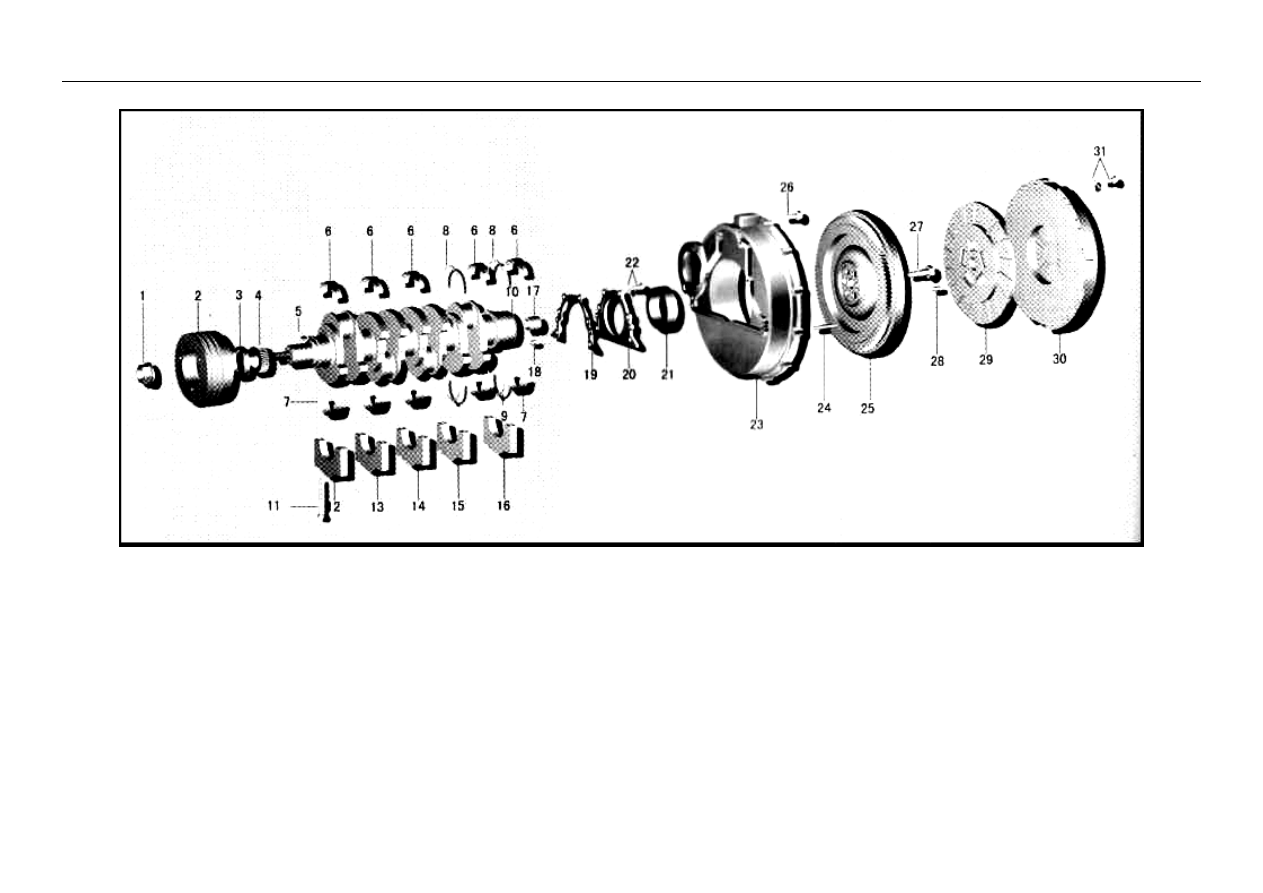

КОЛЕНВАЛ И МАХОВИК



























45

КОЛЕНВАЛ, МАХОВИК И СЦЕПЛЕНИЕ

№

Номер

детали

Наименование детали

Кол-во

1

1005051-X2

Гайка шкива коленвала

1

2

1005010AY01  Шкив

1

3

1005090-X2

Передний сальник коленвала

1

4

1005031-X2

Распределительная шестерня коленвала

1

5

Q5500516

Шпонка

2

6

1005081-X2

Верхний вкладыш  коленвала

5

7

1005082-X2

Нижний вкладыш коленвала

5

8

1005086-X2

Верхняя упорная пластина коленвала

2

9

1005087-X2

Нижняя упорная пластина коленвала

2

10

1005021AX2  Коленвал

1

11

1005078-X2

Болт

10

12

1005071-X2

Первая крышка  коленвала

1

13

1005072-X2

Вторая крышка  коленвала

1

14

1005073-X2

Третья крышка  коленвала

1

15

1005074-X2

Четвертая крышка  коленвала

1

16

1005076-X2

Пятая крышка  коленвала

1

17

1005037-X2

Подшипник КПП

1

18

Q5221018

Штифт

1

19

1005102-X2

Прокладка

1

20

1005101-X2

Держатель манжеты

1

21

1005105-X2

Обойма манжеты

1

22

CQ1480825A  Болт

6

23

1005021-X2

Картер маховика

1

24

CQ1291055

Шпилька

10

25

1005115-X2

Маховик

1

26

Q1841025

Болт

6

27

1005118-X2

Болт

6

28

Q5220620

Штифт

2

29

1601210-E3

Ведомый диск сцепления

1

30

1601310-E3

Нажимной диск сцепления

1

31

CQ1291060

Болт

2























46

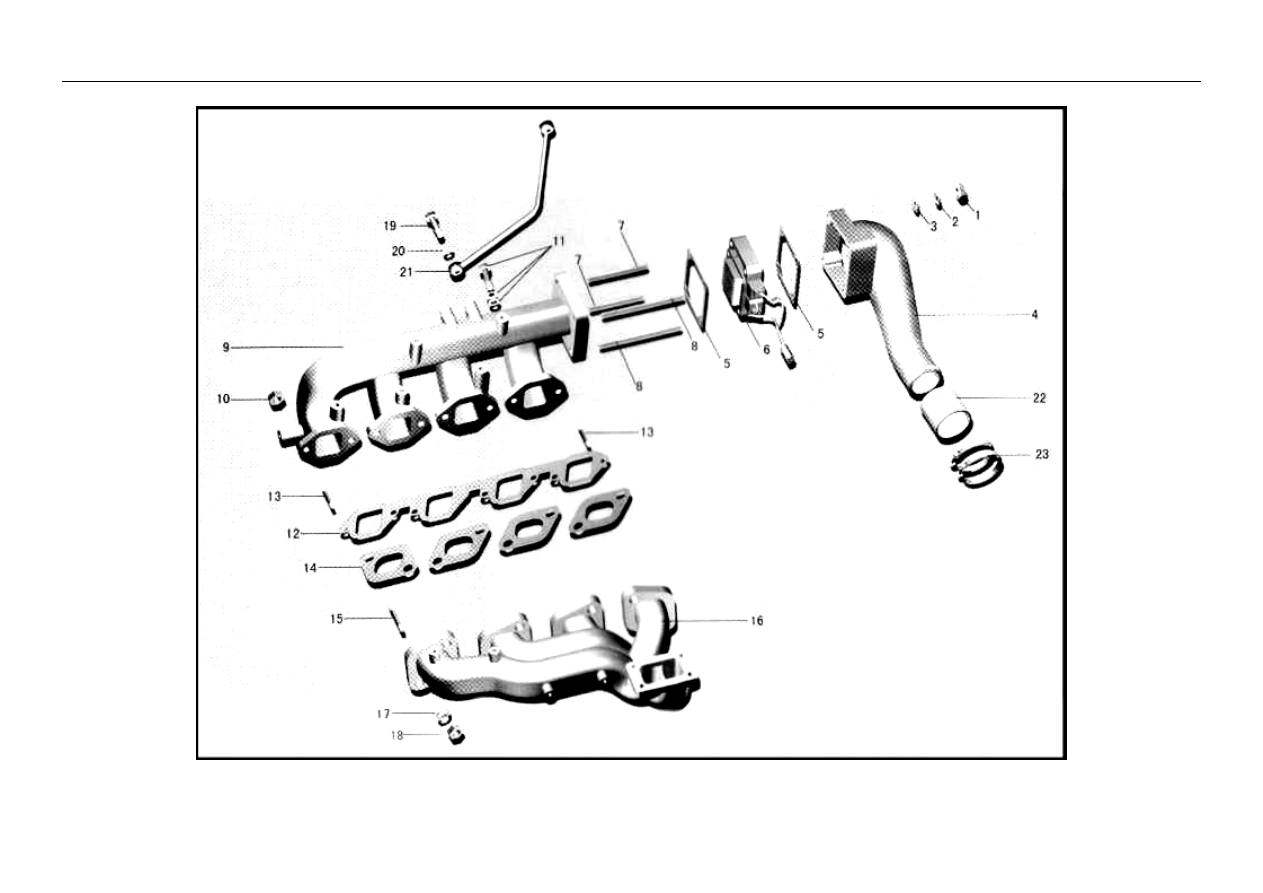

ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР И ОБОРУДОВАНИЕ ПРЕДПУСКОВОГО ПОДОГРЕВА









47





ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР И ОБОРУДОВАНИЕ ПРЕДПУСКОВОГО ПОДОГРЕВА





№

Номер детали

Наименование детали

Кол-во

1

CQ34008

Гайка

4

2

Q40308

Пружинная шайба

4

3

Q40108

Шайба

4

4

1008014-4B1B1

Патрубок

1

5

1008013-X2

Прокладка

2

6

3750010-X2

Подогреватель

1

7

1008018-X2

Шпилька

2

8

1008017-X2

Шпилька

2

9

1008011-X2

Впускной коллектор

2

10

CQ39608

Гайка

6

11

CQ1460825

Болт

1

12

1008051-X2

Прокладка впускного коллектора

1























































13

CQ1200822

Шпилька

2

14

1008055-X2

Прокладка выпускного коллектора

4

15

CQ1201030

Шпилька

8

16

1008021-Y01

Выпускной коллектор

1

17

CQ41910

Шайба

8

18

CQ34010

Гайка

8

19

1104082-X2

Штуцер

1

20

1307071-X2

Шайба

2

21

1126010-Y01

Трубка в сборе

1

22

1008012-Y01

Патрубок турбонагнетателя

1

23

CQ67660B

Хомут

2
