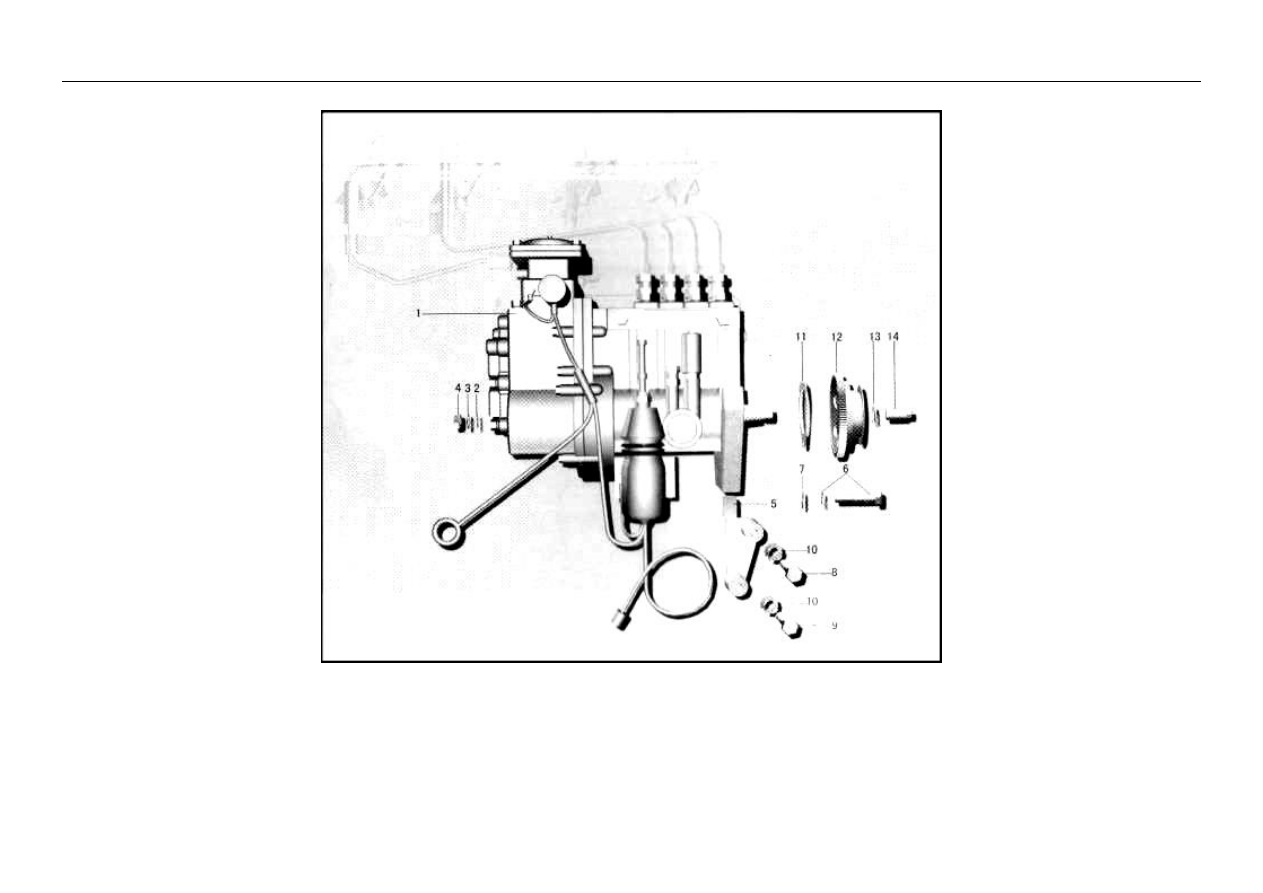

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ

















53



ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ

№

Номер детали

Наименование детали

Кол-во



1

1111010-Y01

ТНВД

1

2

1111014-X2

Шайба

3

3

Q40308

Пружинная шайба

3

4

CQ34008

Гайка

1

5

1111101AX2

Кронштейн

1

6

CQ1421025

Болт

1

7

Q40210

Шайба

1





















































8

CQ1501060

Болт

1

9

CQ1501050

Болт

1

10

Q40310

Пружинная шайба

2

11

1111201-X2

Прокладка

1

12

11270101-X2  Распределительная шестерня

1

13

Q40312

Пружинная шайба

1

14

1127051-X2

Гайка

1





54

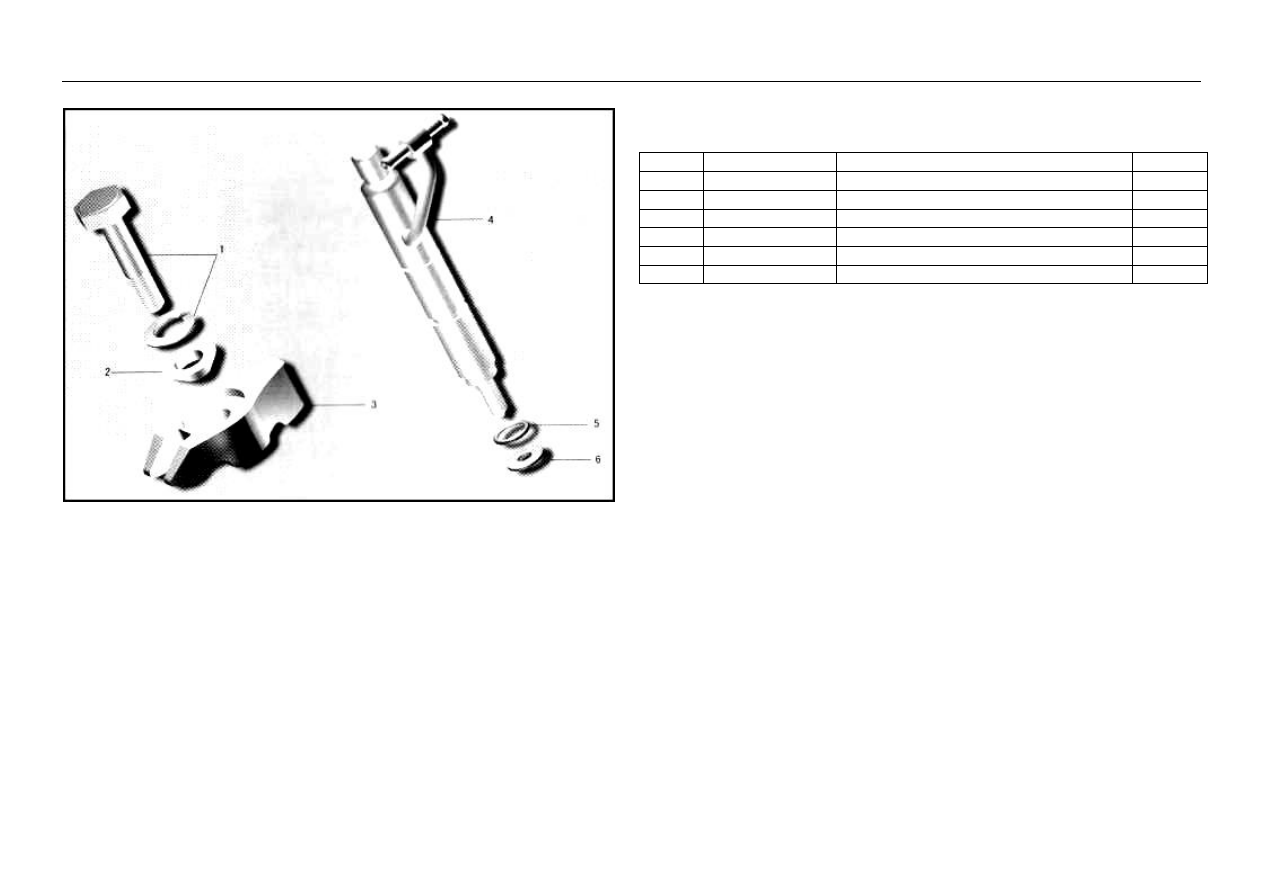

ФОРСУНКА





















№

Номер детали

Наименование детали

Кол-во

1

CQ1421045

Болт

4

2

1113033-X2

Шайба

4

3

1113021-X2

Пластина

4

4

1112010-Y01

Форсунка

4

5

1112013-X2

Кольцо уплотнительное

4

6

1112012-X2

Шайба уплотнительная

4









































55

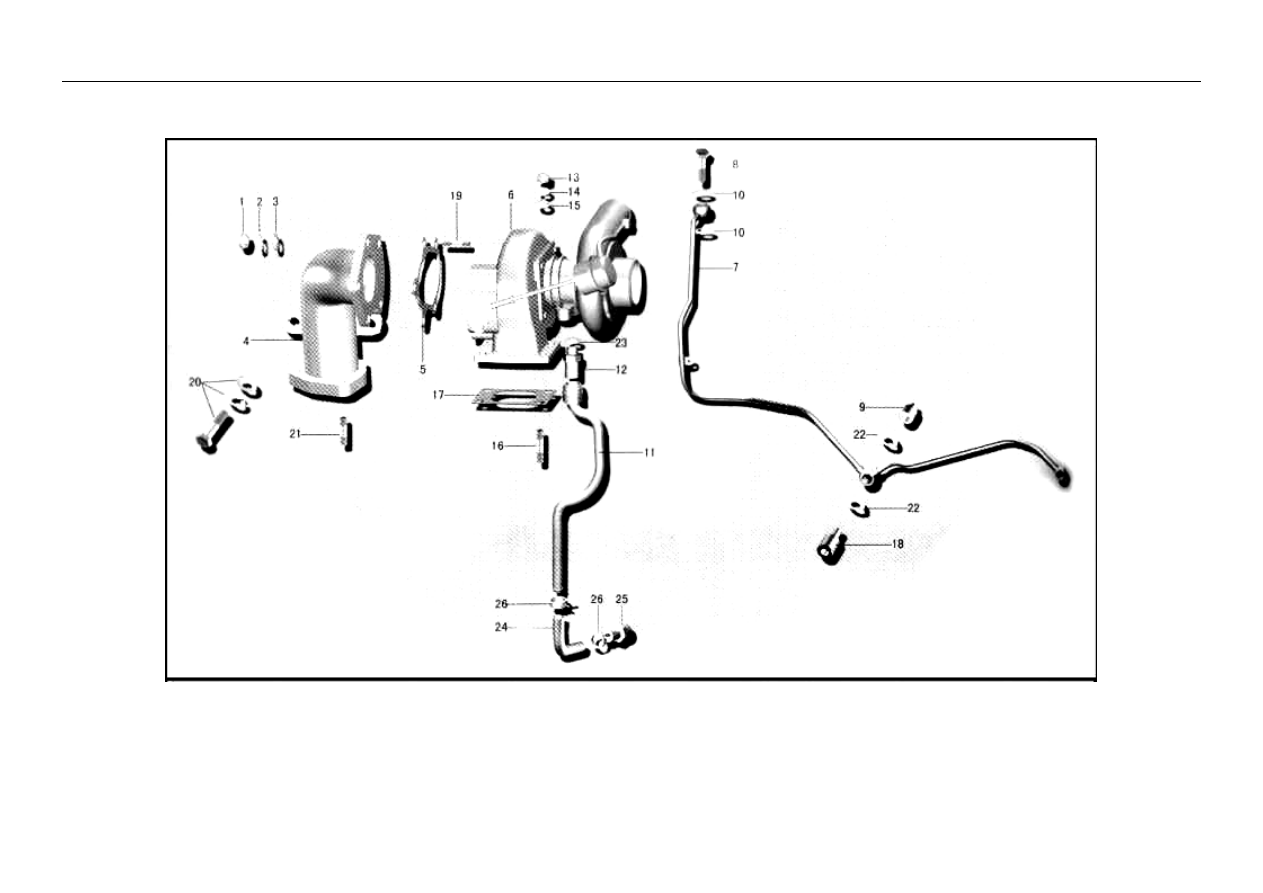

ТУРБОКОМПРЕССОР
