Остальные  технические  характеристики  трактора  с  бульдозерным

оборудование  соответствуют  техническим  характеристикам  трактора
ХТЗ-150К-09-25



с трехдиапазонной коробкой передач

9.3 Устройство и работа трактора с бульдозерным оборудованием



В  состав  трактора  с  бульдозерным  оборудованием  входит  базовый

трактор  ХТЗ-150К-09-25



с  трехдиапазонной  коробкой  передач,  бульдо-

зерное  оборудование  1  (см.  рисунок  106)  с  отвалом,  гидроцилиндр  2

бульдозера,  упоры  24  и  27,  установка  противовеса  7,  маслопроводы  4  с

рукавами  высокого давления  3  и  6, соединяющих  гидроцилиндр  бульдо-

зера с распределителем 5 гидросистемы трактора. Составные части буль-

дозерного оборудования  закреплены  на раме  трактора с помощью бол-

тов  8,9,10,11,12,13,14,17  и  19,  планок  18,  гаек  23  и  25,  стопорных

шайб 15,16 и 31.

При установке бульдозерного оборудования и упоров на трактор за-

зор между рамой трактора и фермой бульдозерного оборудования до 1 мм

выбирать регулировочными прокладками 21, моменты затяжки болтовых

соединений крепления бульдозерного оборудования должны быть  – 150-
200

Н·м

(15-20 кгс·м).

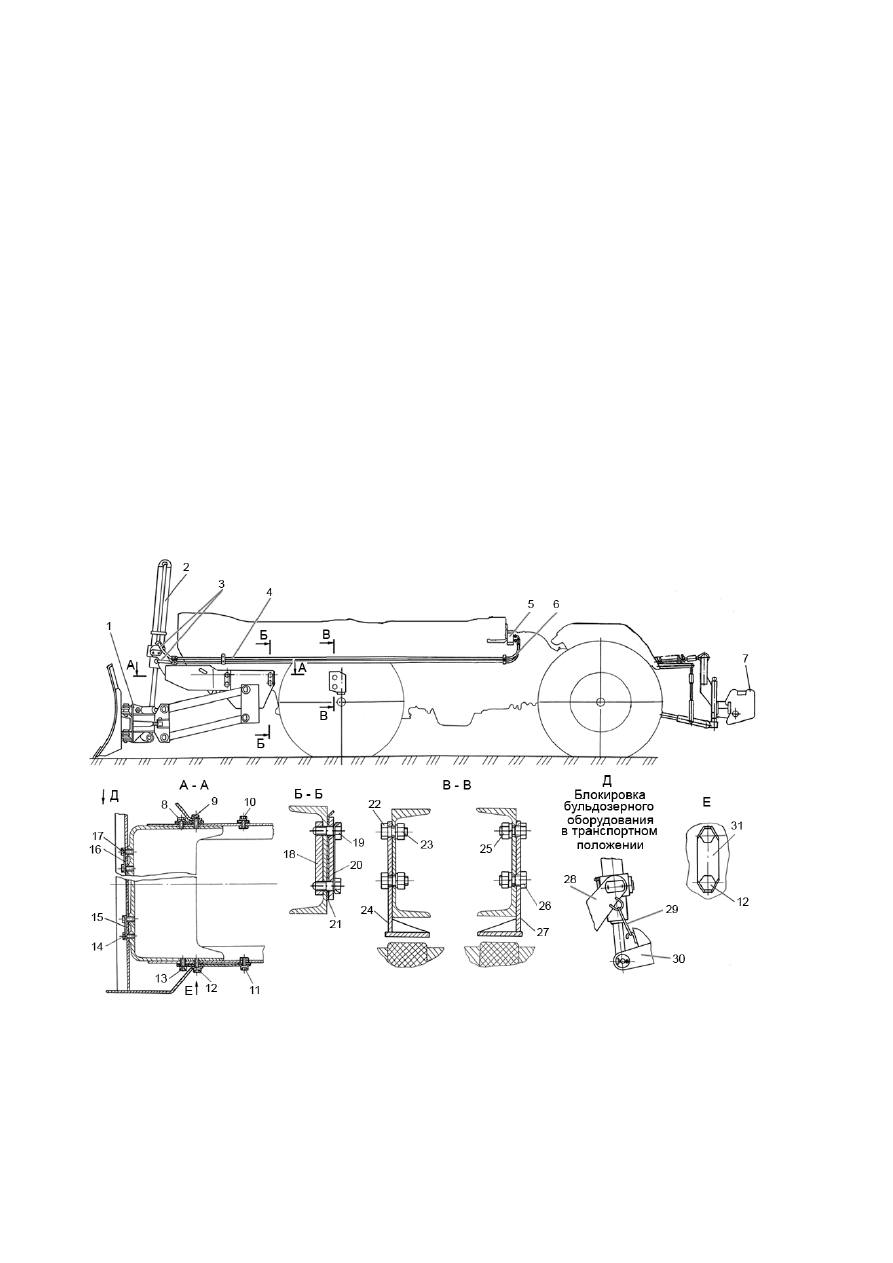

1 – бульдозерное оборудование; 2 – гидроцилиндр бульдозера; 3,6 – рукава высоко-

го  давления;  4  –  маслопроводы;  5  –  распределитель  гидросистемы  трактора;  7  -

установка противовеса; 8,9,10,11,12,13,14,17,19,22,26 – болты; 15,16,32 – шайба сто-

порная; 18 – планка; 23,25 – гайки; 24,27 – упоры; 28 – кронштейн гидроцилиндра;
29 – скоба; 30 – рама бульдозерного оборудования



Рисунок 106 – Установка бульдозерного оборудования на тракторе





243



В  транспортном  положение  бульдозерное  оборудование  стопорится

скобой 29.

Бульдозерное оборудование состоит из следующих основных частей:

отвала 1 (см. рисунок 107), фермы 27, рамы 24, четырех толкающих балок

12 и 25, штанги 22, полуштанги 34, фланца 35, сменной штанги 32, крон-

штейна 26 гидроцилиндра, рамки 7 с крышкой 3 и цапфами 5, пальцев 9,

17, 23, 28 и 31 с масленками, шарнирного подшипника 18 штока гидроци-

линдра.








244

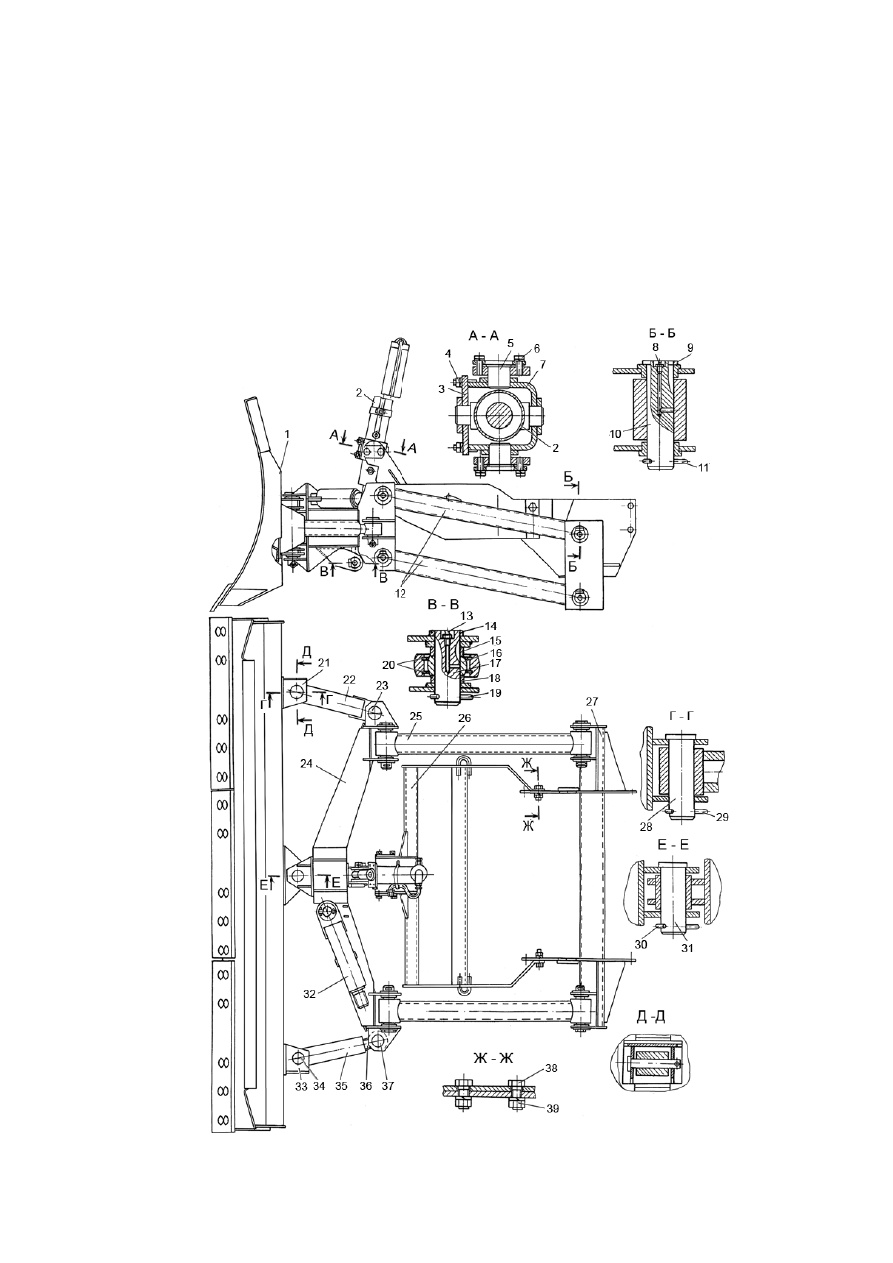

1 – отвал; 2 – гидроцилиндр бульдозера; 3 – крышка рамки; 4,39 – гайки; 5 – цапфа;
6,38 – болты; 7 – рамка; 8,13 – масленки; 9,14 – упоры; 10,17,23,28,31,34,37 – паль-

цы; 11,19,29,30 – шплинты; 12,25 – балки толкающие; 15,18 – втулки; 18 – подшип-
ник шарнирный; 20 – кольца стопорные; 21, 33 – кронштейны отвала; 22 –

штанга;

24  –  рама;  26  -

кронштейна  гидроцилиндра;  27  –  ферма;  32  -  штанга  сменная;

35 - полуштанга; 36 - фланец



Рисунок 107 – Бульдозерное оборудование

Смазка  трущихся  поверхностей  бульдозерного  оборудования  при

техническом обслуживании выполняется рычажно-плунжерным шприцем

до выхода свежей смазки через зазоры через масленки 8 и 13, установлен-

ные в пальцах 10 и 17 (девять точек смазки).

Отвал сварной конструкции. С тыльной стороны отвала имеется  три

кронштейны для соединения его с рамой 24. К нижней кромке отвала бол-

тами крепятся ножи. Ножи имеют по две режущие кромки и при износе

одной из них их можно перевернуть.

Для  переоборудования трактора для  работы с повернутым отвалом

на 25° в правую сторону:

- снимите с рамы 6 бульдозерного оборудования (см. рисунок 108)

сменную штангу 7;

- расшплинтуйте и снимите пальцы 3 и 5 с правой стороны, снимите

штангу 4;

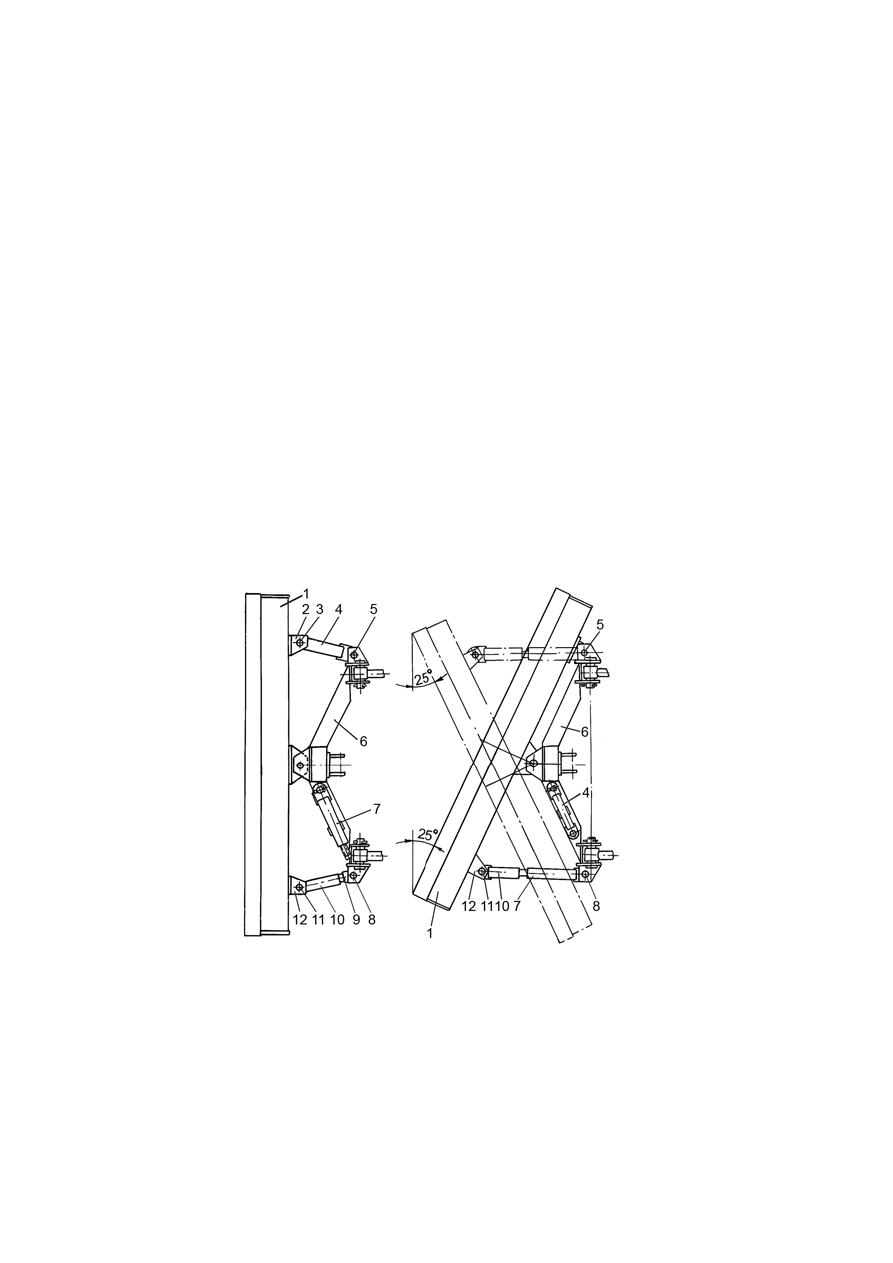

1 – отвал; 2,12 - кронштейны отвала; 3,5,8,11 – пальцы; 4 – штанга; 6 – рама бульдо-

зерного оборудования; 7 – штанга сменная; 9 – фланец; 10 - полуштанга



Рисунок 108 – Схема установки отвала на угол на 25° в правую

 или левую сторону



- расшплинтуйте и снимите палец 8, соединяющий фланец 9 с рамой;
- поверните отвал вправо и соедините кронштейн 2 отвала с рамой 6

с помощью пальца 5. Зашплинтуйте палец шплинтом;





245

- выверните фланец 8 с полуштанги 10 и вместо неё заверните смен-

ную  штангу  7,  отрегулировав  длину  образовавшейся  штанги  так,  чтобы
при соединение сменной штанги 7 с рамой палец 8 вставлялся без заеда-
ний. Зашплинтуйте палец шплинтом;

-  установите  штангу  4  на  раму  6,  фланец  9  и  оставшийся  палец  2

уложите в инструментальный ящик.

Установка отвала  с  поворотом  в  левую  сторону  выполняется  анало-

гично.

Противовес  крепится  на  рамке  12  (см.  рисунок  109)  автосцепки,

установленной на навесное устройство 13 трактора и состоит из следую-
щих основных частей: рамы 7, фиксатора 6, шести грузов 8, шпильки 11,
болтов 5, шайб 3 и 9, гаек 4 и 10, а также оси 1 и шплинтов 2 для стопоре-
ния навесного устройства.

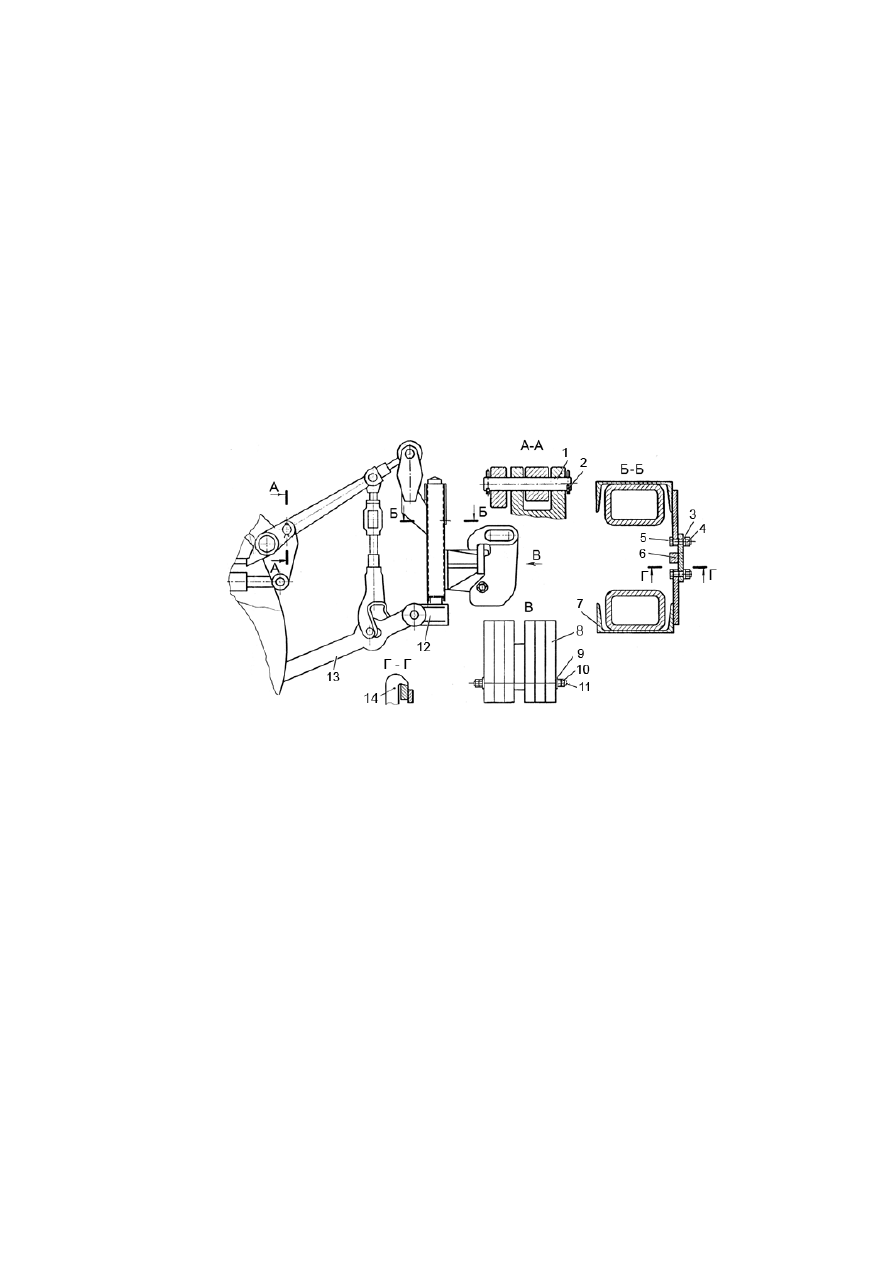

1  –  ось;  2  –  шплинт;  3  –шайба  пружинная;  4,10  –  гайки;  5  –  болт;  6  –  фиксатор;
7 – рама; 8 – груз; 9 – шайба; 11 – шпилька; 12 – рамка автосцепки; 13 -  устрой-

ство навесное; 14 - язык



Рисунок 109 – Установка противовеса



Для установки противовеса:
- расстопорите навесное устройство;
- установите рычаг 24 (см. рисунок 3) управления распределителем

гидросистемы в плавающее положении и опустите навесное устройство

до упора нижних тяг в прицепную скобу;

- установите рычаг управления распределителем гидросистемы трак-

тора в нейтральное положение;

- установите на навесное устройство 13 (см. рисунок 109) рамку 12

автосцепки;

- установите на рамку 12 автосцепки раму 7 противовеса и зафикси-

руйте её фиксатором 6, заведя фиксатор за

язык 14  (см. сечение Г-Г);
- установите на раму 7 грузы 8 и закрепите их с помощью шпильки 11,

гаек 10 и шайб 8;


246

- включите насос гидросистемы трактора и запустите двигатель;
- ослабьте натяжение блокировочных растяжек 25  (см. рисунок 97) и

26 поднимите навесное устройство, заблокируйте упорный рычаг 2 и ры-

чаг штока 4 вместе с левым подъемным рычагом 5 пальцем 3 и шплинтом

(оси 1 (см. рисунок 109) и шплинтом 1);

- установите рычаг управления распределителем в нейтральное поло-

жение, остановите двигатель и выключите насос гидросистемы;

- заблокируйте навесное устройство, натянув до упора растяжек 25

(см. рисунок 97) и 26, дополнительно зафиксируйте навесное устройство

от опускания, натянув растяжку 9 (ограничитель заглубления плуга).

9.4 Меры безопасности



При работе на тракторе с бульдозерным оборудованием необходимо

требования по техники безопасности, приведенные в разделе 2 настояще-
го руководства и выполнять следующие правила:

-  работе на тракторе допускаются трактористы-машинисты прошед-

шие  специальную  подготовку  эксплуатации  тракторов  с  бульдозерным

оборудование,  изучившие  настоящее  руководство  по  эксплуатации,  про-

шедшие  инструктаж  и  проверку  знаний  по  охране  труда  и  технике  без-

опасности при работе на тракторе с бульдозерным оборудованием.

-  перед  началом  работы  необходимо  тщательно  осмотреть  трактор,

навесное бульдозерное оборудование и противовес;

-  особое  внимание  следует  обратить  на  исправность  тормозов,  орга-

нов управления трактором, муфты сцепления, сигнализации, освещения, а
также навесного бульдозерного оборудования и крепление противовеса;

- перед началом движения трактора и при  его остановке необходимо

подать сигнал;

- перед подъемом и опусканием отвала необходимо убедиться в том,

что возле трактора нет людей;

-  работы  на  крутых  косогорах,  а  также  на  участках,  подверженных

оползням,  следует  вести  под  непосредственным  наблюдением  ответ-
ственного лица за выполнение работ;

- при сдвигании грунта под откос насыпи не допускается выдвижение

отвала за край откоса, т.к. это может привести к сползанию трактора.

- на стоянках отвал должен быть опущен на уровень опорной поверх-

ности гусениц трактора;

- при переездах одного участка работы на другой отвал должен быть

поднят верхнее положение и заблокирован;

- при работе на тракторе в ночное время должны быть включены фа-

ры, а рабочая площадка должна быть достаточно освещена.

- не допускается одновременная работа двух тракторов, идущих один

за другим на расстоянии менее 10 метров.





247

- переезд через искусственные сооружения (мосты и пр.) допускается

только  после  проверки  их  состояния  с  учетом  общего  веса  трактора  с
бульдозерным оборудованием.

ЗАПРЕЩАЕТСЯ:
-  РАБОТАТЬ  ОКОЛО  ПОДНЯТОГО  НЕЗАКРЕПЛЕННОГО  ОТВАЛА  ИЛИ
ПОД НИМ;
- СТАНОВИТЬСЯ НА ОТВАЛ ИЛИ ДЫШЛО РАБОТАЮЩЕГО ТРАКТОРА;
-  ПОДВОДИТЬ  ТРАКТОР  К  БРОВКЕ  ВНОВЬ  ВОЗВЕДЕННОЙ  НАСЫПИ

БЛИЖЕ, ЧЕМ НА ОДИН МЕТР;

- ВЪЕЗЖАТЬ НА ОТКОС, ИМЕЮЩИЙ УКЛОН СВЫШЕ 20°;
- СЪЕЗЖАТЬ С ОТКОСА, ИМЕЮЩЕГО УКЛОН СВЫШЕ 20°;
- РАБОТАТЬ НА НЕИСПРАВНОМ ТРАКТОРЕ;
- ОСТАВЛЯТЬ ТРАКТОР С РАБОТАЮЩИМ ДВИГАТЕЛЕМ;
-  КУРИТЬ  И  ПОЛЬЗОВАТЬСЯ  ОГНЕМ  ПРИ  ЗАПРАВКЕ  ТРАКТОРА  ТОП-
ЛИВОМ;

-  ХРАНИТЬ  ИНСТРУМЕНТ  И  ДЕТАЛИ  НА  ПОЛУ  КАБИНЫ
ТРАКТОРА.
Регулировку  и  устранение  неисправностей  выполняйте  только  при

неработающем двигателе и заторможенном тракторе с помощью стояноч-
ного тормоза.

При выполнении ремонтных и монтажных работ подъем тяжелых де-

талей  и  узлов  необходимо  производить  с  использованием  специальных
приспособлений и подъемных механизмов.



9.5 Подготовка к работе



При  подготовке  трактора  с  бульдозерным  оборудованием  к  работе

необходимо  выполнить  работы  указанные  в  разделе  3  настоящего  руко-
водства и дополнительно:

- убедиться в исправности  бульдозерного оборудования, надежности

всех  креплений  и  соединений.  Особое  внимание  обратить  на  крепление
ножей к отвалу.

При подтягивании всех болтов и гаек пользоваться только гаечными

ключами и не применять удлинителей или каких-либо других приспособ-
лений, вызывающих срыв резьбы.

- после пуска двигателя и обкатки его на холостом ходу согласно ин-

струкции  по  эксплуатации  трактора,  произвести  обкатку  гидросистемы,
обратив особое внимание на работу гидроцилиндра подъема и опускания
отвала.


248

Произвести несколько раз подъем и опускание отвала. После каждого

подъема  отвала  надо  выдержать  "на  гидроцилиндре"  отвал  в  течении
2  мин.  для  проверки  отсутствия  самопроизвольного  опускания  и  утечек
масла в соединениях.



9.6 Порядок работы



Для  обеспечения  наиболее  производительной  работы  трактора  необ-

ходимо соблюдать следующие правила:

- включать передний мост, особенно при срезании грунта;
- для повышения эффективности работы бульдозерного оборудования

на склонах и косогорах рекомендуется по возможности перемещать грунт
под уклон;

-  для  уменьшения  потерь  грунта  при  перемещении  необходимо

направлять трактор по одному и тому же пути (по траншее, образованной
предыдущими проходами);

-  работы  по  выравниванию  площадок  со  срезанием  выступающих

бугров и засыпке выемок необходимо начинать с ровного горизонтально-
го участка, по которому выравнивается остальная часть участка;

- предельно допустимые уклоны при работе трактора с бульдозерным

оборудованием в продольном и поперечном направлении не более 20°;

При работе по разравниванию грунта на дорожном полотне, насыпях,

дамбах и других земляных сооружениях необходимо в точности руковод-
ствоваться разработанной схемой работ, которая включает в себя деталь-
ную разработку каждого прохода.

Работа по срезанию грунта ведется, как правило, на первой передаче

трактора первого диапазона скоростей трактора, причем заглубление но-
жа регулируется так, чтобы использовалась вся мощность трактора.

Работа по перемещению и планировке ведется в зависимости от кате-

гории  грунта  на  второй  или  третьей  передаче  первого  диапазона  скоро-
стей трактора.

В зимний период для расчистки автомобильных дорог и других пло-

щадей  от  снега,  а  также  для  смещения  сыпучих  стройматериалов,  отвал
необходимо повернуть в плане вправо или влево на 25°.

Во время работы нужно вести постоянные наблюдения за бульдозер-

ным  оборудованием,  не  допускать  наездов  рабочим  органом  на  препят-
ствия, которые могут его повредить.

-  ВО  ИЗБЕЖАНИЕ  БЫСТРОГО  ИЗНОСА  ХОДОВОЙ  СИСТЕ-

МЫ  ТРАКТОРА  (ШИН  КОЛЕС)  ЗАПРЕЩАЕТСЯ  РАБОТА  ТРАК-
ТОРА  С  БУЛЬДОЗЕРНЫМ  ОБОРУДОВАНИЕМ  В  КАМЕННЫХ
КАРЬЕРАХ;


9.7 Техническое обслуживание





249


Виды и объем работ  по  техническому  обслуживанию базового  трак-

тора изложены в разделе 5 настоящего руководства и дополнительно:

- при ежедневном техническом обслуживании:

выполните внешний осмотр с целью обнаружения механических

повреждений  и  подтекания  рабочей  жидкости.  Обнаруженные  неисправ-
ности устраните;

проверить крепление бульдозерного оборудования и противовеса

и, при необходимости, подтянуть болтовые соединения (гайки);

смазать  шарнирные  соединения  бульдозерного  оборудования

рычажно-плунжерным шприцем через масленки 8 (см. рисунок 107) и 13

до выхода свежей смазки через зазоры (девять точек смазки). Применяе-

мая основная смазка Литол-24 ГОСТ 21150-75, дублирующие – солидол С

ГОСТ 4366-76, солидол Ж ГОСТ 1033-79;

- при техническом обслуживание №2:

проверить  состояние  ножей  отвала  и,  при  необходимости,  пере-

ставить или заменить.

9.8 Возможные неисправности и способы их устранения



При  устранении  неисправностей  следует  руководствоваться  указани-

ями, приведенными в разделе 7 настоящего руководства, и дополнительно
указаниями, приведенными в таблице 18.



Таблица 18



Неисправность,

внешнее проявление

Методы устранения

Отвал не врезается в грунт:



- затуплены или изношены

ножи

Заострить  ножи  газовой  резкой.

Произвести  перестановку  или  заме-

нить ножи

При резке грунта навесное

бульдозерное оборудование по-

стоянно разворачивается в одну

сторону:

- односторонний износ но-

жей






То же

Отвал при движении качается

из стороны в сторону:



- ослабло крепление попе-

речной балки к раме трактора

Подтянуть болты крепления рамы

бульдозерного оборудования

Отвал  не  поднимается  или  не

опускается:



- недостаточное количество

масла в баке гидросистемы;

Дозаправить бак гидросистемы.

Уровень масла в баке должен быть в
