234

Преждевременное и обильное

газовыделение при зарядке ак-
кумуляторной батареи:



- сульфатация пластин

Если сульфатация частичная, заряди-

те  аккумуляторную  батарею  малым  за-
рядным  током  при  плотности  электро-
лита  не  более  1,11.  Величина  тока  в
амперах  должна  быть  не  более  0,04  от
числа, выражающего емкость батареи в
ампер-часах  и  провести  контрольно-
тренировочный  цикл.  Если  сульфата-
ция  полная,  замените  аккумуляторную
батарею

Система освещения и световой сигнализации

Не подаются сигналы указа-

ния поворота или изменилась
частота мигания:



- перегорели нити накалива-

ния ламп в фонарях указателей
поворота;

Замените лампы

- перегорела плавкая вставка в

цепи питания реле;

Замените вставку

- не работает реле указателей

поворота

Замените реле



Продолжение таблицы 17



Неисправность,

внешнее проявление

Методы устранения

При включении включателя

"массы" стрелка указателя тем-

пературы отклоняется в крайнее

правое положение:



- нарушен контакт корпуса

прибора с "массой";

Восстановите контакт

- замыкание в датчике

Замените датчик

При нормальном давлении в

системе смазки двигателя или в

пневматической системе горит

лампа аварийного давления:



- закорочен на "массу" провод,

идущий от лампы к датчику;

Устраните замыкание

- засорено входное отверстие

датчика;

Прочистите отверстие





235

- залипли контакты датчика

Замените датчик

Вал отбора мощности

При включенном рычаге меха-

низма управления редуктор
ВОМ не включается:



- подсос воздуха в магистрали

всасывания масла;

Подтяните гайки магистрали всасы-

вания масла

- недостаточный уровень мас-

ла;

Долейте масло до уровня масломер-

ного отверстия

- не работает масляный насос;

Проверьте исправность масляного

насоса, при необходимости замените

- проворачивается втулка при-

вода насоса;

Замените ведущий вал или приварите

втулку

При включенном рычаге меха-

низма управления пробуксовы-

вает гидроподжимная муфта

(недостаточное давление рабо-

чей жидкости):



- неправильно отрегулирован

золотниковый клапан;

Отрегулируйте золотниковый клапан

- под золотник или шарик кла-

панного устройства попали по-

сторонние частицы;

Промойте клапанное устройство, про-

верьте работоспособность пружин кла-

панов

- засорен заборный фильтр;

Промойте заборный фильтр

- износились уплотнения

поршня или ведомого вала;

Замените уплотнение

Продолжение таблицы 17



Неисправность,

внешнее проявление

Методы устранения

- течь масла в местах разъема

Подтяните гайки или болты крепле-

ния, замените прокладку

Перегревается редуктор ВОМ,

температура выше 100°С:



- пробуксовывает гидропод-

жимная муфта;

Проверьте давление в гидросистеме

ВОМ

- редуктор работает с пере-

грузкой;

Установите номинальные обороты

двигателя, уменьшите скорость тракто-

ра

- много или мало масла в ре-

дукторе

Слейте или добавьте масло

Сильный шум редуктора ВОМ:
- неправильно собрана кардан-

Установите крестовины карданных


236

ная передача;

передач в одной плоскости

- поломаны зубья зубчатых ко-

лес

Замените зубчатое колесо

Течь смазки по манжетам кре-

стовин карданного вала привода

редуктора ВОМ:



- изношено уплотнение под-

шипников кардана

Замените подшипники с крестовина-

ми в сборе

Вибрация карданного вала

привода редуктора ВОМ:



- ослаблены места крепления

валов и промежуточной опоры;

Подтяните болтовые соединения

- нарушена балансировка в ре-

зультате утери балансировочной

пластины или детали при по-

вторной сборке установлены не

на свои места

Отбалансируйте вал динамически

приваркой пластин к трубе карданного

вала

Кондиционер

Кондиционер не включается:



- повреждение электропровод-

ки;

Проверка контактов жгута электро-

проводки, устранение обрыва

- перегорел плавкий предо-

хранитель;

Замените предохранитель

- низкое давление в системе

Проверить давление. При необхо-

димости провести проверку системы

на утечки и дозаправить систему*

_________________________________
* Работа выполняются только сертифицированными специалистами



Продолжение таблицы 17



Неисправность,

внешнее проявление

Методы устранения

- избыточное давление в си-

стеме

Проверить  состояние  конденсатора,

при  необходимости  продуть  свежим
воздухом

Кондиционер включается и пе-

реходит в цикличную работу с
циклом работы 0,5-1 сек:



- если температура в кабине

высокая, возможна низкая про-
изводительность вентилятора

Выполнить  техническое  обслужива-

ние  воздушного  фильтра  4  (см.  рису-
нок 65), при необходимости заменить

Проверить  давление  в  системе

(возможно,  она  перезаправлена)  и,





237

при  необходимости,  стравить  лиш-
нее количество хладагента*

Кондиционер включается и пе-

реходит в цикличную работу с
циклом работы от 5 сек:



- если температура в кабине

невысокая, то срабатывает заши-
та по переохлаждению испари-
теля, что не является неисправ-
ностью

Проверить  производительность  вен-

тилятора  (при  необходимости  заме-
нить)

Сильные шумы компрессора:



- дефект подшипника

Заменить компрессор*

- дефект электромагнитной

муфты

Заменить муфту*

Шумы клинового ремня:



- износ ремня

Заменить ремень

Отопительно-вентиляционный блок

Не вращаются колеса вентиля-

торов:



- перегорел плавкий предо-

хранитель цепи электродвигате-
ля вентиляторов;

Замените предохранитель

- зависли щетки электродвига-

теля;

Устраните  зависание  или  замените

щетки и притрите их к коллектору



_______________________________________
* Работы выполняются только сертифицированными специалистами





Продолжение таблицы 17



Неисправность,

внешнее проявление

Методы устранения

- произошел обрыв электропро-

водки;

Устраните обрыв

- перегорел электродвигатель

вентиляторов

Замените электродвигатель

Колеса вентиляторов вращают-

ся с трудом, греется электродви-
гатель:



- вышли из строя подшипники

электродвигателя

Замените подшипники


238





































8 УТИЛИЗАЦИЯ ТРАКТОРА, ЕГО СОСТАВНЫХ ЧАСТЕЙ

И ОТРАБОТАННЫХ МАТЕРИАЛОВ


Утилизацию  составных  частей  трактора,  отходов  масел,  топлива,

охлаждающей жидкости, электролита, сменных фильтров, глушителя дви-
гателя,  резинотехнических  изделий,  стекол,  аккумуляторных  батарей,
фрикционных накладок муфты сцепления и тормозов (содержат асбест), а
также сборочных единиц трактора, содержащих драгоценные материалы,
осуществляет эксплуатирующая организация в соответствии с действую-
щим законодательством.





239



































9 ТРАКТОР ХТЗ-150К-09-25 С БУЛЬДОЗЕРНЫМ ОБОРУДО-

ВАНИЕМ


9.1 Назначение трактора с бульдозерным оборудованием

Трактор ХТЗ-150К-09-25



с бульдозерным оборудованием предназна-

чен  для  разработки  и  перемещения  предварительно  разрыхлённых  дис-
персных  грунтов,  не  включающих  в  себя  крупных  обломков  диаметром
более 200 мм, относящихся к классу природных дисперсных грунтов; сы-
пучих  и  раздробленных  дисперсных  грунтов  и  антропогенных  образова-


240

ний, относящихся к классу техногенных грунтов – классификация грунтов
по  ДСТУ  БВ.2.1-2-96  (ГОСТ  25100-95);  засыпки  траншей  и  котлованов;
возведения  насыпей  (из  указанных  выше  грунтов);  расчистки  дорог  от
снега и других работ в районах с умеренным климатом при температуре
не ниже минус 40

о

С.

Более тяжелые грунты должны быть предварительно разрыхлены.
КАТЕГОРИЧЕСКИ  ЗАПРЕЩАЕТСЯ  ПРОИЗВОДИТЬ  РАЗРА-

БОТКУ  СКАЛЬНЫХ  И  МЁРЗЛЫХ  ГРУНТОВ,  АСФАЛЬТОВЫХ  И
БУЛЫЖНЫХ ПОКРЫТИЙ И ДРУГИЕ ПОДОБНЫЕ РАБОТЫ.

Трактор может быть использован как сельскохозяйственный трактор

общего  назначения.  Для  выполнения  сельскохозяйственных  работ  необ-
ходимо снять с трактора отвал с рамой и толкающими балками, гидроци-
линдр  с  рамкой  и  рукавами  высокого  давления,  противовес,  на  концы
маслопроводов установить заглушки.



9.2 Основные технические характеристики



9.2.1 Общие показатели

Тип      .      .       .      .      .     .     .      .      .

Колесный, общего

назначения с бульдо-

зерным оборудовани-

ем и противовесом

Масса, кг:

сухая (конструкционная) с основным

оборудованием и полным комплектом ЗИП     .

эксплуатационная (с учетом веса опера-

тора и возимого ЗИП)     .       .     .     .      .     .     .




9494±2,5%



9944 ±2,5%

Габаритные размеры, мм (см. рисунок 105):



длина  с  бульдозерным  оборудованием  в

рабочем положении     .      .      .      .       .      .



7800

ширина:



по шинам колес     .     .     .      .      .      .

2460±50

по отвалу

2520±50







241

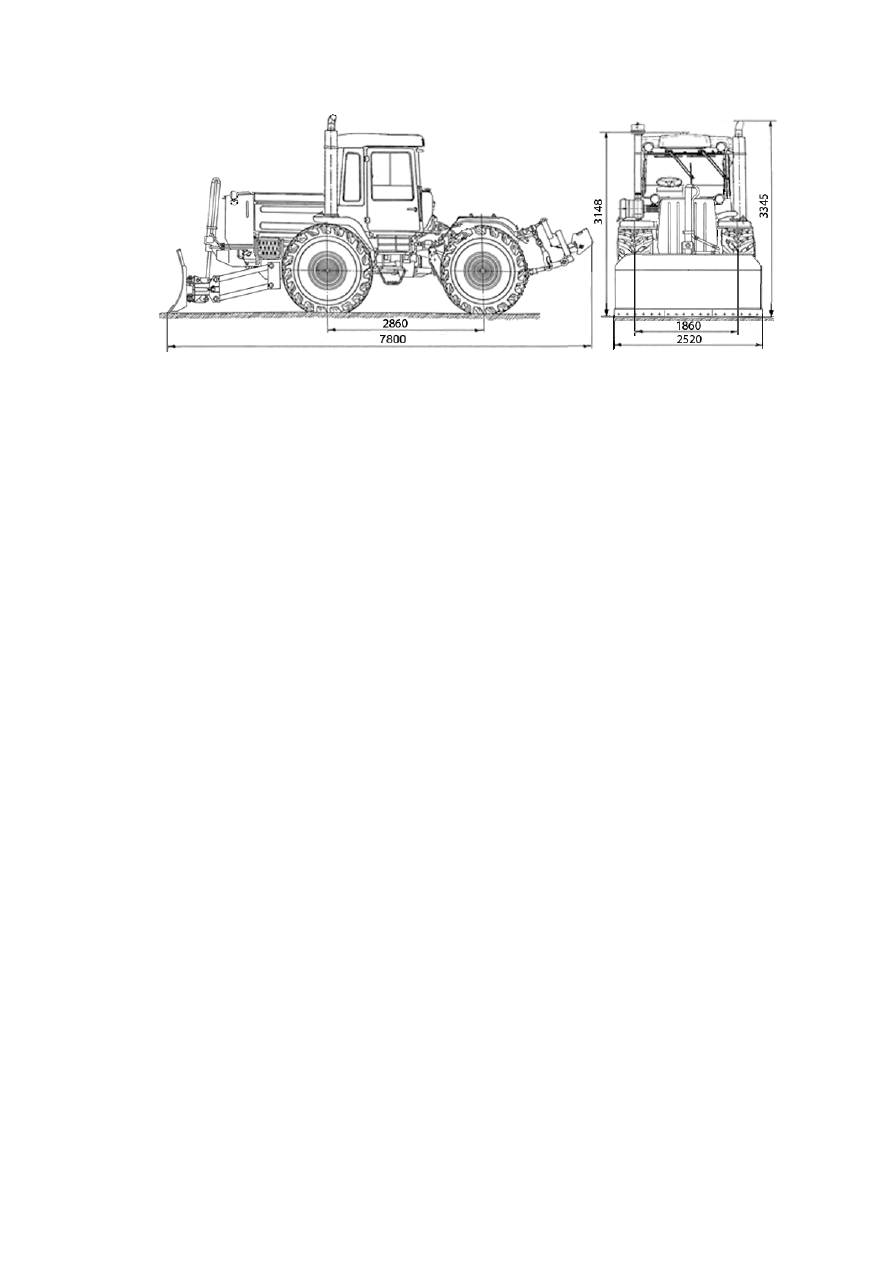

Рисунок 105 - Габаритные размеры трактора с бульдозерным

оборудованием в рабочем положении



высота:



по выхлопной трубе      .     .     .     .    .

3323±50

по высшей точки крыши    .     .      .    .

3175±50

База, мм     .     .      .      .     .      .      .     .      .

2860±40

Колея, мм      .      .       .      .      .      .      .     .

1860±40

9.2.2 Бульдозерное оборудование



Тип     .     .      .      .      .     .      .      .      .      .  С поворотным отвалом

Угол поворота вправо и влево от исходно-

го положения, градус      .     .     .     .      .     .      .



25

Высота подъема отвала над опорной по-

верхностью, мм      .     .     .      .      .      .      .      .



700

Опускание отвала ниже опорной поверх-

ности, мм      .      .      .      .      .      .      .      .       .



300

Управление перемещением отвалом     .     .  Распределителем гидро-

системы трактора

Масса бульдозерного оборудования    .       .

943±2,5%

Отвал:



масса отвала, кг     .      .      .      .      .      .

395±2,5%

длина, мм     .     .     .     .      .     .      .      .

2520

ширина, мм     .     .      .      .      .      .       .

428

высота, мм     .      .       .      .      .      .       .

1050

9.2.3 Противовес



Масса противовеса, кг     .     .     .     .     .     .

591±2,5%

Количество грузов, шт.     .     .    .     .     .     .

6
