пределах центрального экрана смот-

рового окна

- холодное масло в гидроси-

стеме;

Прогрейте масло до 30°С путем по-

переменной установки рычага рас-

пределителя  в  положение "Подъем"

и "Опускание принудительное"

- неисправен распредели-

тель гидросистемы

Устранить неисправность согласно

эксплуатационной документации на

распределитель в специализирован-

ной  мастерской

Отвал  поднимается  медленно

и самопроизвольно опускается



- изношены или повреждены

манжеты поршня цилиндра;



-  недостаточное  количество

масла в гидросистеме

Снять  цилиндр,  разобрать,  прове-

рить  состояние  манжет  и,  в  случае

необходимости, заменить

Дозаправить  бак  гидросистемы.

Уровень  масла  в  баке  должен  быть  в

пределах  центрального  экрана  смот-

рового окна

Продолжение таблицы 18



Неисправность,

внешнее проявление

Методы устранения

Подтекает масло из-под штока

в нижней крышке гидроцилиндра



- изношена манжета уплот-

нения или нарушено уплотнение

втулки с гильзой цилиндра

Сменить  манжету  или  резиновое

кольцо

Отвал  поднимается  и  опуска-

ется рывками



-  недостаточное  количество

масла в баке гидросистемы

Дозаправить бак гидросистемы.

Уровень масла в баке должен быть в

пределах центрального экрана смот-

рового окна

- высокая температура масла

Выключить  насос  и  дать  остыть

маслу

- наличие воздуха в гидроси-

стеме

Произвести несколько подъемов и

опусканий отвала

Выброс масла и пены через са-

пун масляного бака:



- подсос воздуха через ман-

жету насоса или уплотнительное

кольцо поворотного угольника

всасывающей линии через соеди-

нение маслопровода с баком и

Замените манжету или уплотни-

тельное кольцо, а также проверьте

герметичность всасывающей линии





251

насосом;

- в баке слишком много или

мало масла

Слить лишнее из бака гидросисте-

мы или дозаправить. Уровень масла в

баке должен быть в пределах цен-

трального экрана смотрового окна




9.9 Транспортирование, правила хранения и консервация

трактора



При  транспортировании,  хранении  и  консервации  трактора  необхо-

димо  руководствоваться  требованиями,  изложенными  в  разделах  3.8  и  6
настоящего руководства и приведенными ниже.

При  транспортировании  трактора  с  бульдозерным  оборудованием

своим  ходом  и  при  погрузке  на  платформу  отвал  должен  быть  поднят  и

заблокирован  скобой  29  (см.  рисунок  106,  вид  Д).  На  платформе  отвал

должен быть опущен на пол платформы надежно зафиксирован цепью за

крюк кронштейна гидроцилиндра.

При  перемещении  трактора  грузоподъемными  средствами  пользуй-

тесь краном грузоподъемностью не менее 12 тонн.

При погрузке и разгрузке трактора пользуйтесь специальными захва-

тами,  обеспечивающими  безопасность  работы  и  сохранность  кабины  и

облицовки.

Для зачаливания передней части трактора подведите трос под перед-

ний  брус  между  двумя  его  выступами  (см.  рисунок  110)  и  закрепите  к
специальной  траверсе,  предохраняющей  облицовку  трактора  от  повре-
ждений ее тросом. Заднюю часть рамы зачаливайте тросами за верхнюю
ось навески.

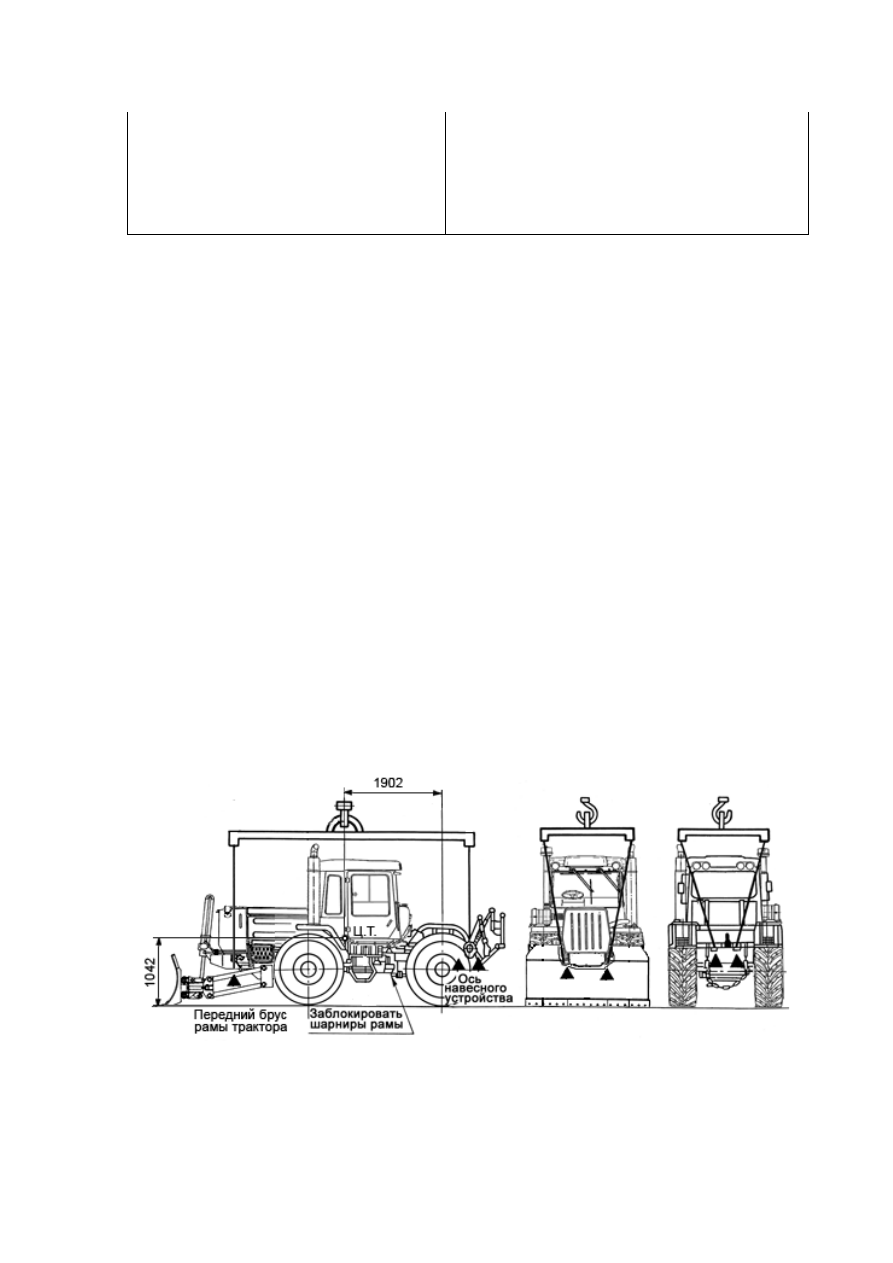

Рисунок  110  -  Схема  зачаливания  трактора  с  бульдозерным

оборудованием  при  перемещении  его  грузо-
подъемными средствами


252


























ПРИЛОЖЕНИЯ



Приложение А



ЗАПРАВОЧНЫЕ ЕМКОСТИ



Наименование емкости

Объем (масса)

ГСМ, л (кг)





253

Топливный бак

Система смазки двигателя

Гидросистема коробки передач

Гидросистема рулевого управления

Гидросистема навесного устройства

Редуктор ВОМ

Ведущие мосты и колесные редукторы

Подшипники крестовин карданных валов

Промежуточная опора привода редуктора ВОМ

Промежуточная опора привода заднего моста

Муфта сцепления

Шарниры рамы

Шлицевые соединения карданных валов

Шаровые шарниры гидроцилиндров рулевого управ-

ления

Тормоза колесные

Тягово-сцепное устройство

Крестовины вала рулевой колонки и механизма ре-

гулирования рулевой колонки

Центральная тяга и раскосы навесного устройства

Система охлаждения двигателя

430

24

18

43

44,5

6,8

64

(0,3)

(0,2)

(2,0)

(0,01)

(1,4)

(0,2)

(0,16)



(0,18)

(0,08)

(0,03)



(0,06)

34










Приложение Б



ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ, СМЕННЫХ ЧАСТЕЙ,

ИНСТУМЕНТА И ПРИНАДЛЕЖНОСТЕЙ

1*





№

Обозначение

Наименование

Где применяется

Кол.


254

ЗАПАСНЫЕ ЧАСТИ



1  ПР109-372.2001 Вставка плавкая (60А)

Электрооборудование  2

2  151.37.184А

Кольцо

Фильтр коробки пере-

дач

2

3

Кольцо 017-020-19-2-2

ГОСТ 9833-73/ГОСТ 18829-73

Рукав высокого давле-

ния Ду16

4

4

Кольцо 010-013-19-2-2

ГОСТ 9833-73/ГОСТ 18829-73

Рукав высокого давле-

ния Ду12

4

5  151.57.157-8

Прокладка

Фильтр рулевого

управления и навесно-

го устройства

4

6  151.37.183-1

Прокладка

Фильтр коробки пере-

дач

2

7  151.37.504-1

Прокладка

Распределитель пере-

пускной

1

8  16-006

Прокладка

Топливная система

4

9  16-173А

Прокладка

Сапун гидробака

2

10



Элемент фильтрующий

Т-150-1012040 (635-1-06-6Б)

ТУ 3117.008.00232058-97

Фильтры гидросистем

коробки передач, ру-

левого управления и

навесного устройства

3

11

Индивидуальный комплект

запасных частей, инструмента

и принадлежностей к двига-

телю типа ЯМЗ-236

2*



Двигатель

1

СМЕННЫЕ ЧАСТИ

12  150.41.014-5

Кожух защитный

ВОМ

1

13  150.41.224-4А  Колесо зубчатое (Z=17)

Редуктор ВОМ

1

14  150.41.085

Хвостовик ВОМ с кольцом

(8 прямобочных шлицев, диа-

метр 38 мм)

То же

1

15  НР10-0-ХХ004  Колпачок

Гидросистема навес-

ного устройства

8

16  НР10-2-Х0041  Полумуфта охватываемая

Гидросистема навес-

ного устройства

8





_______________________________________
1

* Комплект запчастей, сменных частей, инструмента и принадлежностей может

изменяться по мере внесения изменений в конструкцию трактора. Реальную
комплектность ЗИП смотри в упаковочном листе

2

* Поставляется только при установки двигателя на трактор





Продолжение приложения Б



№

Обозначение

Наименование

Где применяется

Кол.

ИНСТРУМЕНТ





255

17  150.49.105

Бородок 7851-0164

ГОСТ 7214-72



1

18

Д3-3913010

Домкрат гидравлический



1

19  150.49.104

Зубило 2810-0187

ГОСТ 7211-72



1

20  150.49.128

Ключ торцовый 27×32



1

21  5.61.288

Ключ торцовый 36×46



1

22

ИТ-141A

Ключ торцовый (14×17)



1

23  151.49.107

Лопатка монтажная

Для демонтажа и мон-

тажа шин коле

1

24  151.49.108

Лопатка монтажная

То же

1

25  151.49.111

Лопатка для монтажа шин и

вороток для гидравлического

домкрата

-«-

1

26  МД214-3912200  Манометр шинный

Для проверки давле-

ния воздуха в шинах

колесах

1

27

Молоток 7850-0105 Ц15Хр

ГОСТ2310-77



1

28



Отвертка 7810-0941 Х9

ГОСТ 17199-88



1

29

Плоскогубцы 7814-0259 Ц9Хр

ГОСТ 5547-93



1

30  155.49.060

Шланг для накачивания шин   Для накачивания шин

колес и соединения

пневмосистем двух

тракторов

1

31  151.49.030

Шприц рычажно-плунжерный

1

ПРИНАДЛЕЖНОСТИ

32  Д4-3913010

Домкрат гидравлический



1

33

Наушники противошумные

СОМЗ-1М



1

34  ЕА.34.00.00

Ремень безопасности поясной

1

35

Футляр аптечки медицинской

1

36  150.49.014-3

Утеплитель боковины



2

37  150.49.028

Утеплитель радиатора



1

УПАКОВКА

37  У.600.001-18

Пакет тип I ГОСТ 12302-72

Для документов

1

38  151.49.038-3

Ящик инструментальный

Для упаковки ЗИП

1







Приложение В



ПЕРЕЧЕНЬ ПОДШИПНИКОВ ТРАКТОРА





256



№

 п

оз

. н

а с

хе

м

е

(рису

нок

 112

)

Тип подшипников,

(размеры, мм)

Номер

по каталогу

Место установки

Количество

подшипников

на

 с

борочную



еди

ни

цу



на

 и

зде

ли

е в

це

лом



ШАССИ

1  Подшипник шарико-

вый ГОСТ 8882-75

45×75×16

или

Подшипник шарико-

вый ГОСТ 7242-81

45×75×16

180109




или

80109

Маховик

1

1

2  Подшипник шарико-

вый ГОСТ 8338-75

85×130×14

7000117

Муфта выключения

сцепления

1

1

3  Подшипник ролико-

вый 55×120×29

21311KG

Вал первичный ко-

робки передач

Вал вторичный ко-

робки передач

1



1

1



1

4  Подшипник шарико-

вый ГОСТ 8338-75

50×110×27

310А

Вал заднего хода

Опора задняя

2
2

2
2

5  Подшипник шарико-

вый ГОСТ 8338-75

75×130×25

215

Вал привода насосов

и ВОМ

1

1

6  Подшипник шарико-

вый ГОСТ 8338-75
30×62×16

206

Колесо зубчатое

привода насоса ко-

робки передач

1

1

7  Подшипник шарико-

вый ГОСТ 8338-75

25×62×17

305

Вал привода насоса

гидросистемы навес-

ного устройства

Вал привода ВОМ

1




1

1




1

8  Подшипник шарико-

вый ГОСТ 8338-75

30×72×19

306А

Вал привода насоса

гидросистемы

навесного устрой-

ства

Вал привода насоса

рулевого управления

1




1

1




1

9  Подшипник шарико-

вый ГОСТ 8338-75

40×90×23

308А

Вал привода ВОМ

Опора промежу-

точная ВОМ

2
1

2
1

Продолжение приложения В





257



№

 п

оз

. н

а с

хе

ме



(ри

су

нок

 111

)

Тип подшипников,

(размеры, мм)

Номер

по каталогу

Место установки

Количество

подшипников

на

 с

борочную



еди

ни

цу



на

 и

зде

ли

е в

це

лом



10  Подшипник шарико-

вый ГОСТ 8338-75

40×80×18

208А

Опора промежу-

точная ВОМ

1

1

11  Подшипник шарико-

вый ГОСТ 8338-75

40×90×23

308

Вал ведущий редук-

тора ВОМ

1

1

12  Подшипник ролико-

вый ГОСТ 8328-75

65×120×23

12213

Вал ведущий редук-

тора ВОМ

Вал ведомый редук-

тора ВОМ

Колесо зубчатое

транспортного ряда

1



2



2

1



2



2

13  Ролик цилиндриче-

ский 10×28

Ролик

ДIV10×28НР

Сателлит колесного

редуктора

102  408

14  Подшипник ролико-

вый конический

ТУ 37.006.162-89

120×215×41

7224А

Ступица колесного

редуктора

1

4

15  Подшипник ролико-

вый конический

ТУ 37.006.162-89

100×180×49,5

7520А

Вал-ступица колес-

ного редуктора

1

4

16  Подшипник ролико-

вый конический

ГОСТ 27365-87

85×150×36

7517А

Корпус дифферен-

циала

2

4

17  Подшипник ролико-

вый конический

ГОСТ 27365-87

70×150×54,5

7614А

Колесо зубчатое ве-

дущее главной пере-

дачи

1

2

18  Подшипник ролико-

вый конический

ГОСТ 27365-87

65×140×36,45

7313А

Колесо зубчатое ве-

дущее главной пере-

дачи

1

2

19

Подшипник шарико-
вый ГОСТ 8338-75

65×120×23

213

Вал ведомый
редуктора ВОМ

2
