БЕЛАРУС 310.3/310Р/ 320/320.3/ 320Р/321: КАТАЛОГ ЗАПЧАСТЕЙ - часть 7

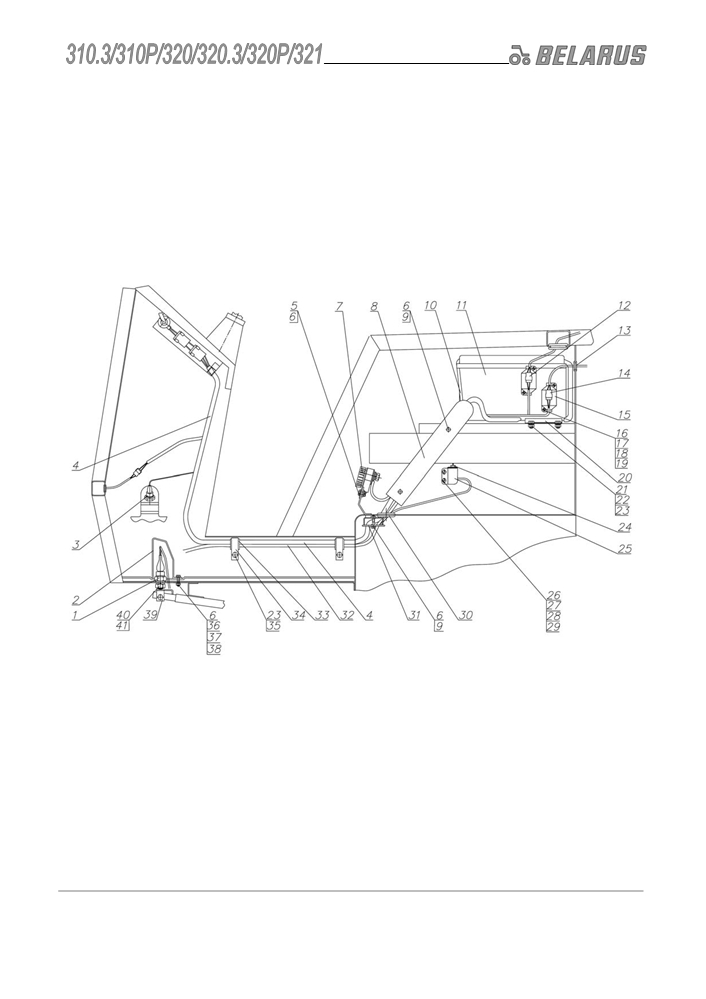

Рис.37.2. Электрооборудование кабины (для тракторов «Беларус - 310.3/320/320.3»)
102
Группа 37. Электрооборудование
Подгруппа 3700. Электрооборудование кабины.
(для тракторов «Беларус - 310.3/320/320.3»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
37.2
320-3700050
Электрооборудование кабины
320-3700050-01*
Электрооборудование кабины
1
3720.10
1
Выключатель сигнала торможения
2
325-3710012
1
Крышка
3
3710.70
1
Выключатель блокировки пуска
4
320-3724100-Б
1
Жгут
5
В.М6-6gх16.58.019 ГОСТ 17473-80
3
Винт
6
6Т ОСТ 37.001.115-75
10
Шайба
7
3710.95
1
Выключатель «массы»
8
220-3723011
1
Желоб
9
М6-6gх35.88.35.019 ГОСТ 7796-70
3
Болт
10
320-3724075
1
Провод
320-3724075-01*
1
Провод
11
3703.16
1
Батарея аккумуляторная
12
502604 ОСТ 37.003.032-88
1
Колодка
13
70-3723042-02
1
Втулка
14
502606 ОСТ 37.003.032-88
1
Колодка
15
082-3723011
1
Крышка
16
В.М4-6gх16.58.019 ГОСТ 17473-80
4
Винт
17
М4-6Н.6.019 ГОСТ 5927-70
4
Гайка
18
С.4.01.019 ГОСТ 11371-78
4
Шайба
19
4 ОСТ 37.001.115-75
4
Шайба
20
80В-3703020
1
Прижим
21
М8-6Н.6.019 ГОСТ 5915-70
4
Гайка
22
С.8.01.019 ГОСТ 6958-78
2
Шайба
23
8Т ОСТ 37.001.115-75
4
Шайба
24
3710.60
1
Выключатель лампы ручного тормоза
25
80-3710012
1
Кронштейн
26
В.М5-6gх16.58.019 ГОСТ 17473-80
2
Винт
27
М5-6Н.6.019 ГОСТ 5915-70
2
Гайка
28
С.5.01.019 ГОСТ 6958-78
2
Шайба
29
5Т ОСТ 37.001.115-75
2
Шайба
30
80-3723048
2
Втулка
31
225-3723011
1
Пластина
32
320-3724041
1
Провод
320-3724041-01*
1
Провод
33
ПР32-05
2
Уплотнитель
34
220-3723012
2
Хомутик
35
М8-6gх16.88.35.019 ГОСТ 7796-70
2
Болт
36
М6-6gх25.88.35.019 ГОСТ 7796-70
2
Болт
37
М6-6Н.6.019 ГОСТ 5915-70
2
Гайка
38
С.6.01.019 ГОСТ 5958-78
2
Шайба
39
325-3710011
1
Кронштейн
40
85-3710035
1
Гайка
41
14 ОТ ОСТ 37.001.115-75
1
Шайба
* Тропическое
103

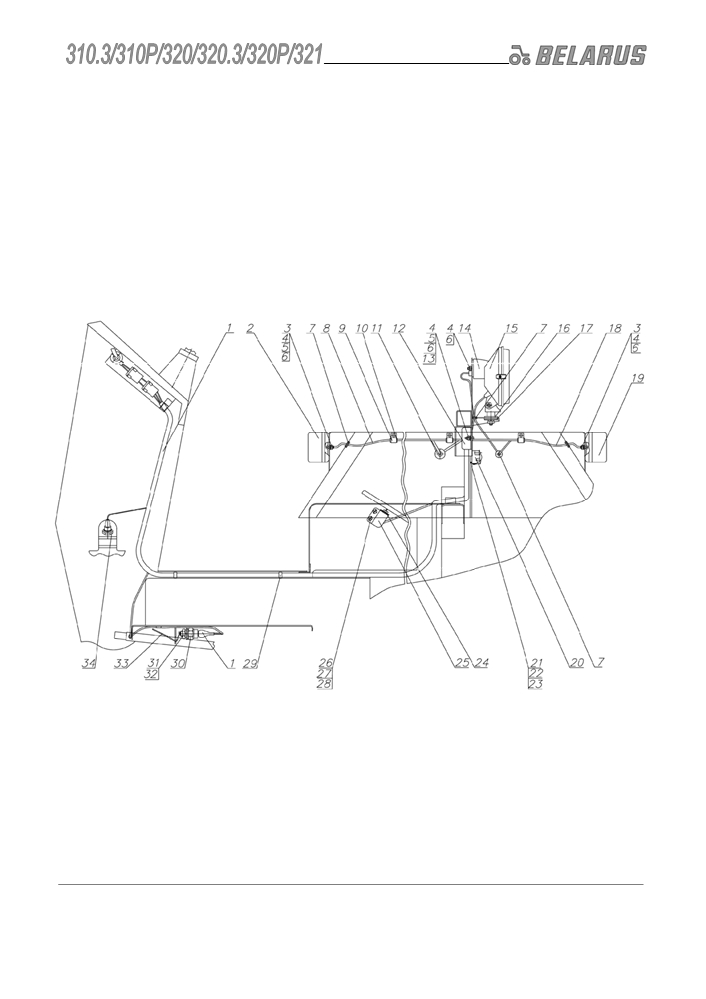

Рис.37.3. Электрооборудование кабины (для тракторов «Беларус-310Р/320Р/321»)
104
Группа 37. Электрооборудование
Подгруппа 3700. Электрооборудование кабины.
(для тракторов «Беларус-310Р/320Р/321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
37.3
321-3700050
Электрооборудование кабины
1
321-3724100
1
Жгут
2
3712.15
2
Фонарь передний
3
В.М6-6gх16.58.019 ГОСТ 17473-80
8
Винт
4
М6-6Н.6.019 ГОСТ 5915-70
12
Гайка
5
С.6.01.019 ГОСТ 11371-78
6
Шайба
6
6Т ОСТ 37.001.115-75
12
Шайба
7
70-3723042-01
8
Втулка
8
321-3724161
1
Жгут
9
70-1115012-04
6
Хомутик
10
ПР-32
6
Уплотнитель
11
70-3723042-02
2
Втулка
12
70-3723056
1
Крышка панели
13
В.М6-6gх25.58.019 ГОСТ 17473-80
2
Винт
14
112.00.05-01
1
Фонарь освещения номерного знака
15
8724.31.06
2
Фара рабочая
16
80-6708904
4
Прокладка
17
С 8.01.019 ГОСТ 6958-78
4
Шайба
18
321-3724160
1
Жгут
19
3716.10
2
Фонарь задний
20
3723.10
1
Розетка прицепа
21
В.М5-6gх35.58.019 ГОСТ 17475-80
3
Винт
22
М5-6Н.6.019 ГОСТ 5927-70
3
Гайка
23
5Т ОСТ 37.001.115-75
3
Шайба
24
3710.60
1
Выключатель лампы ручного тормоза
25
80-3710012
1
Кронштейн
26
В.М5-6gх16.58.019 ГОСТ 17473-80
2
Винт
27
М5-6Н.6.019 ГОСТ 5915-70
2
Гайка
28
5Т ОСТ 37.001.115-75
2
Шайба
29
80-3723045-01
2
Манжета
30
3720.10
1
Выключатель сигнала торможения
31
85-3710035
1
Гайка
32
14 ОТ ОСТ 37.001.115-75
1
Шайба
33
80-3710032
1
Рычаг
34
3710.70
1
Выключатель блокировки пуска
105

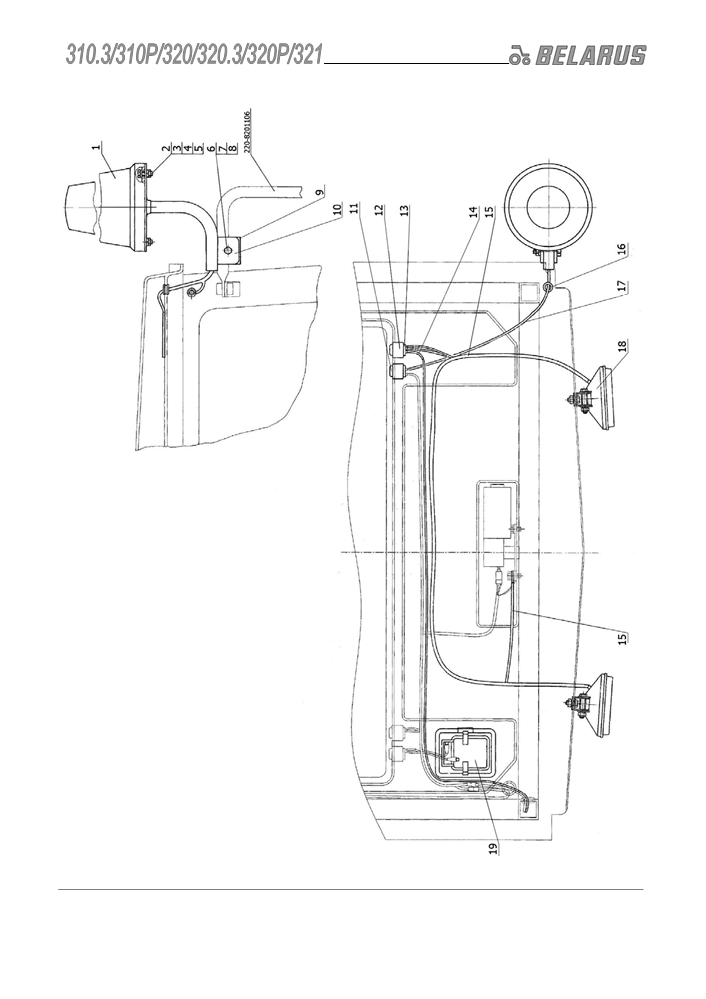

Рис.37.4. Электрооборудование крыши. Установка маяка сигнального.
106
Группа 37. Электрооборудование
Подгруппа 3700. Электрооборудование крыши.
3738. Установка маяка сигнального.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
37.4
320-3700110
Электрооборудование крыши
1
(12-15,18,19)
320-3738010
Установка маяка сигнального
1
(1-11,16,17)
1
МС-2-12-0
1
Маяк сигнальный
2
М6-6gх25.88.35.019 ГОСТ 7798-70
3
Болт
3
М6-6Н.6.019 ГОСТ 5915-70
3
Гайка
4
С 6.01.019 ГОСТ 11371-78
3
Шайба
5
6Т ОСТ 37.001.115-75
3
Шайба
6
М8-6gх45.88.35.019 ГОСТ 7795-70
1
Болт
7
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
8
8Т ОСТ 37.001.115-75
1
Шайба
9
А30.04.051
1
Хомут
10
320-3738005
1
Кронштейн
11
ВК343М-01.88
1
Выключатель
12
5336-3710015
2
Рамка выключателя
13
П150М-25.52
1
Переключатель
14
320-3724232 ГОСТ 23544-84
1
Жгут
15
320-3724231 ГОСТ 23544-84
1
Жгут
16
70-3723042-01
1
Втулка
17
320-3724234 ГОСТ 23544-84
1
Жгут
18
8724.31.06
2
Фара рабочая
19
111.3714 О2
1
Плафон освещения салона
107

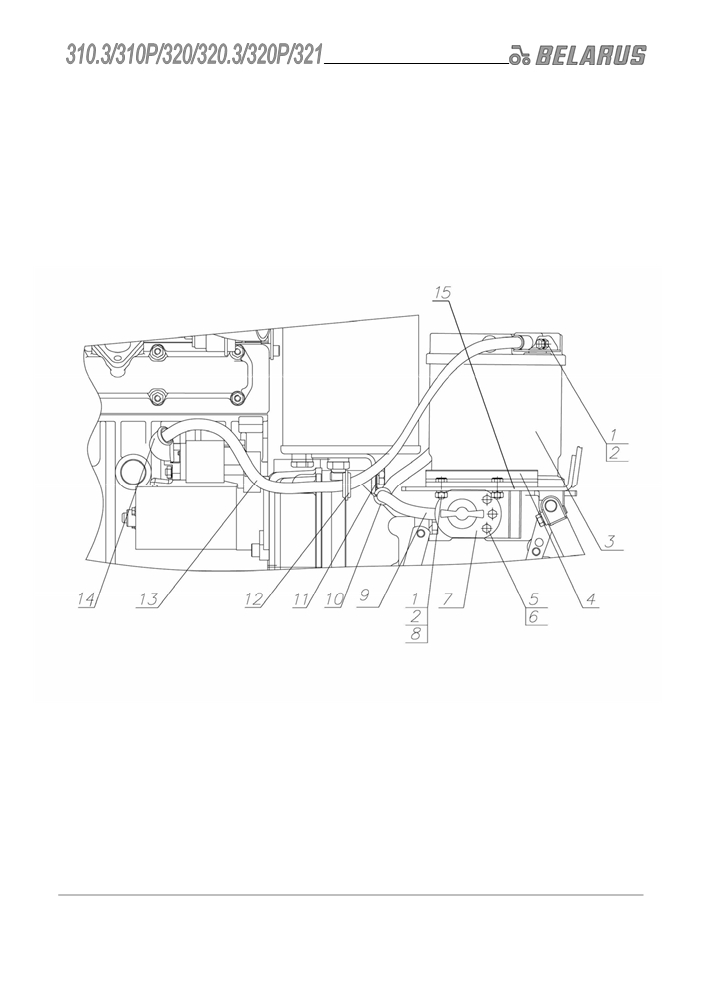

Рис.37.5. Установка аккумуляторных батарей (для тракторов «Беларус-310Р/320Р/321»)
108
Группа 37. Электрооборудование
Подгруппа 3700. Установка аккумуляторных батарей.
(для тракторов «Беларус-310Р/320Р/321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
37.5
321-3700080-Б
Установка аккумуляторных батарей
1
М8-6gх30.88.35.019 ГОСТ 7796-70
4
Болт
2
М8-6Н.6.019 ГОСТ 5915-70
4
Гайка
3
3703.16
1
Батарея аккумуляторная 12/88
4
80В-3703012-01
1
Прижим
5
М6-6gх16.88.35.019 ГОСТ 7798-70
3
Болт
6
6Т ОСТ 37.001.115-75
3
Шайба
7
3710.95
1
Выключатель «массы»
8
8Т ОСТ 37.001.115-75
2
Шайба
9
1221В-3724075
1
Провод
10
70-3506027
1
Втулка
11
70-1115012-03
1
Хомутик
12
70-3723042-02
1
Втулка
13
80-3724038
1
Провод
14
ТМ-59-6000-38
1
Наконечник резиновый
15
320Р-3703020
1
Основание
109

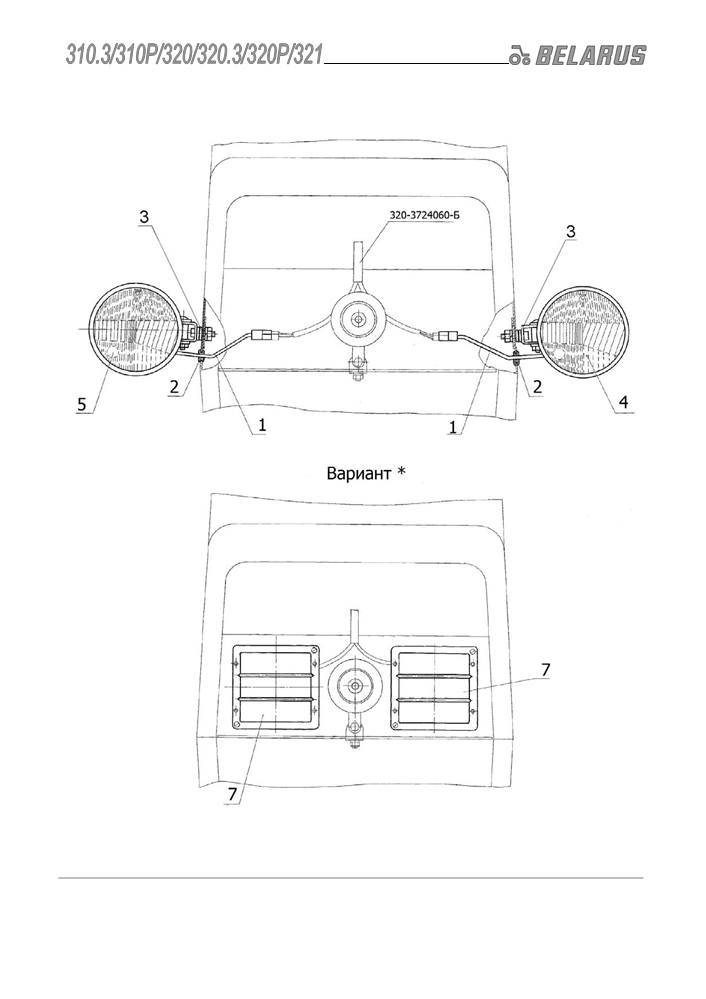

Рис.37.6. Установка фар дорожных
110
Группа 37. Электрооборудование
Подгруппа 3700. Установка фар дорожных.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
37.6
320-3700020
Установка фар дорожных (1,2,4,5)
320-3700020-01 *
Установка фар дорожных (1,2,7)
1
320-3724025-Б
1
Жгут
2
70-3723042-01
2
Втулка
3
С 12.01.019 ГОСТ 11371-78
4
Шайба
4
8703.302/1-02 ТУ РБ 05544354-002-95
1
Фара дорожная
5
8703.302/01-02 ТУ РБ 05544354-002-95
1
Фара дорожная
7
05.178.000
2
Фара
* Встроенные фары
111

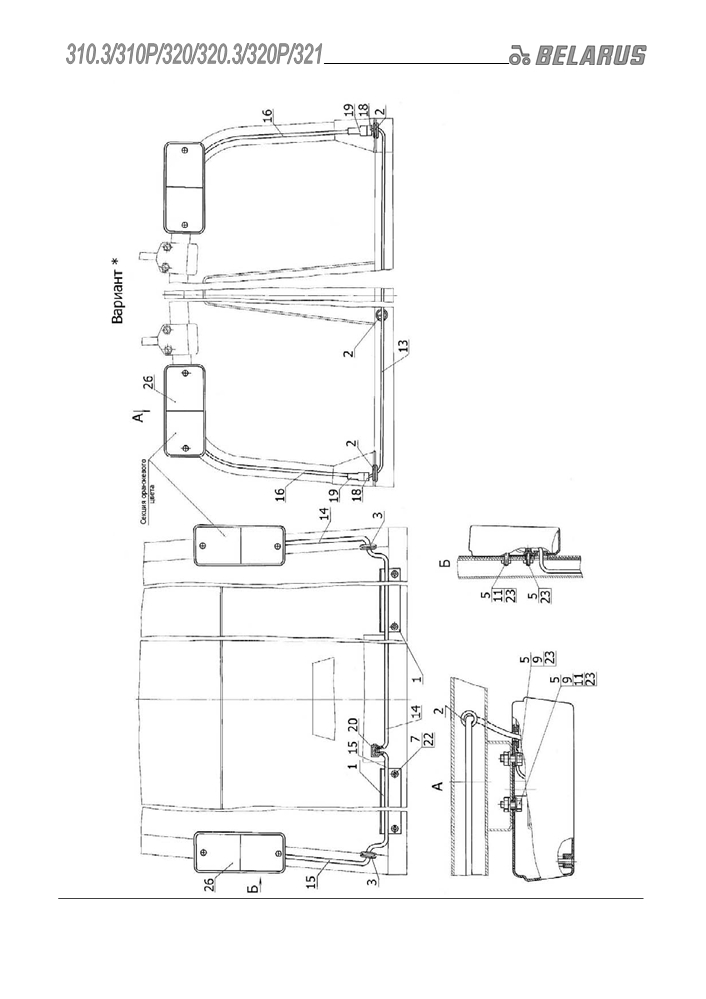

Рис.37.7.Установка фонарей передних
112
Группа 37. Электрооборудование
Подгруппа 3700. Установка фонарей передних.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
37.7
320-3700025
Установка фонарей передних (1, 3, 5,
7, 11, 14, 15, 20, 22, 23, 26, 27)
320-3700025-01 *
Установка фонарей передних (2, 5, 9,
11, 13, 16, 18, 19, 23, 26)
1
320-3723013
2
Накладка
2
70-3723042-01
3
Втулка
3
70-3723042-02
2
Втулка
4
М8-6Н.6.019 ГОСТ 5915-70
4
Гайка
5
М8-6gх20.88.35.019 ГОСТ 7796-70
4
Болт
7
В.М6-6gх12.58.019 ГОСТ 17473-80
4
Винт
11
С 8.01.019 ГОСТ 11371-78
2
Шайба
14
320-3724131 ГОСТ 23544-84
1
Жгут
13
320-3724130 ГОСТ 23544-84
1
Жгут
15
320-3724132 ГОСТ 23544-84
1
Жгут
16
320-3724140 ГОСТ 23544-84
2
Жгут
18
602602 ОСТ 37.003.032-88
2
Колодка гнездовая
19
502602 ОСТ 37.003.032-88
2
Колодка штыревая
20
502604 ОСТ 37.003.032-88
1
Колодка штыревая
22
6Т ОСТ 37.001.115-75
4
Шайба
23
8Т ОСТ 37.001.115-75
4
Шайба
26
3712.15
2
Фонарь передний
27
1.М6-7Нх16.0-10.Ц6.хр
4
Заклепка-гайка
* С дугой безопасности.
113

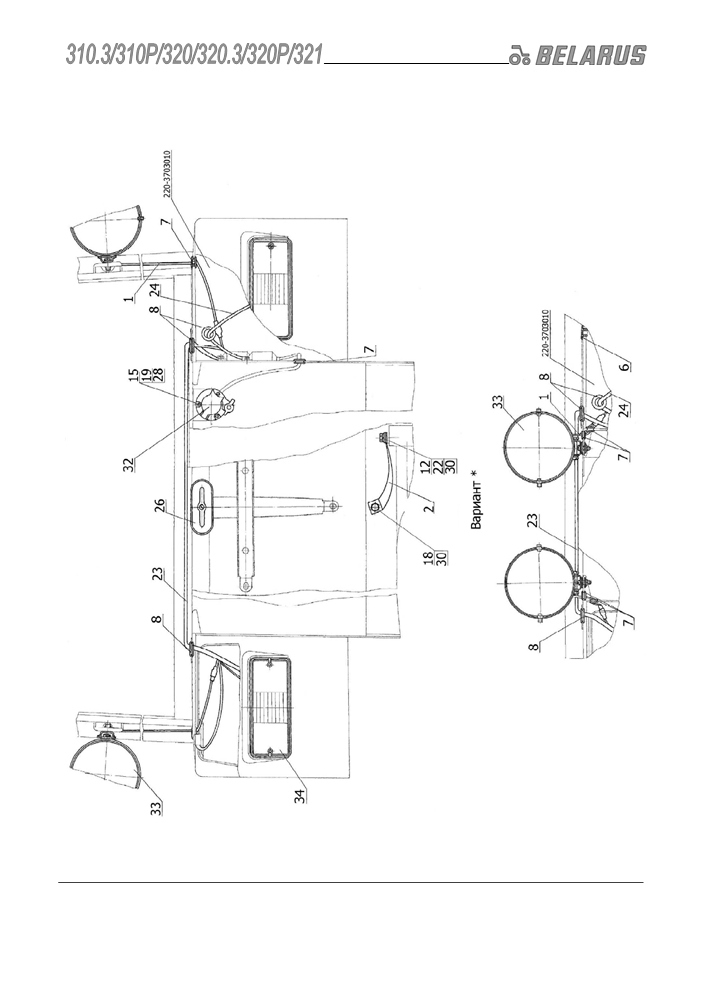

Рис.37.8. Установка фонарей задних
114
Группа 37. Электрооборудование
Подгруппа 3700. Установка фонарей задних.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
37.8
320-3700060
Установка фонарей задних
320-3700060-01*
Установка фонарей задних
1
220-3724110-02
2
Провод
220-3724110 *
2
Провод
2
220-3724112-01
1
Перемычка
6
50-2401071 *
2
Пробка
7
70-3723042-01
6
Втулка
8
70-3723042-02
4
Втулка
10
80-6708904
4
Прокладка
12
М10-6gх18.88.35.019 ГОСТ 7796-70
1
Болт
15
В.М5-6gх35.58.019 ГОСТ 17475-80
3
Винт
18
М10-6Н.6.019 ГОСТ 5915-70
1
Гайка
19
М5-6Н.6.019 ГОСТ 5927-70
3
Гайка
22
С 10.01.019 ГОСТ 11371-78
1
Шайба
23
320-3724160 ГОСТ 23544-84
1
Жгут
24
320-3724161 ГОСТ 23544-84
1
Жгут
26
ФП 131 АР ГОСТ 6964-72
1
Фонарь освещения номерного знака
28
5Т ОСТ 37.001.115-75
3
Шайба
30
10 ОТ ОСТ 37.001.115-75
2
Шайба
32
3723.10
1
Розетка прицепа
33
3711.120
2
Фара рабочая 8724.31.06
34
3716.10
2
Фонарь задний
* С дугой безопасности.
115

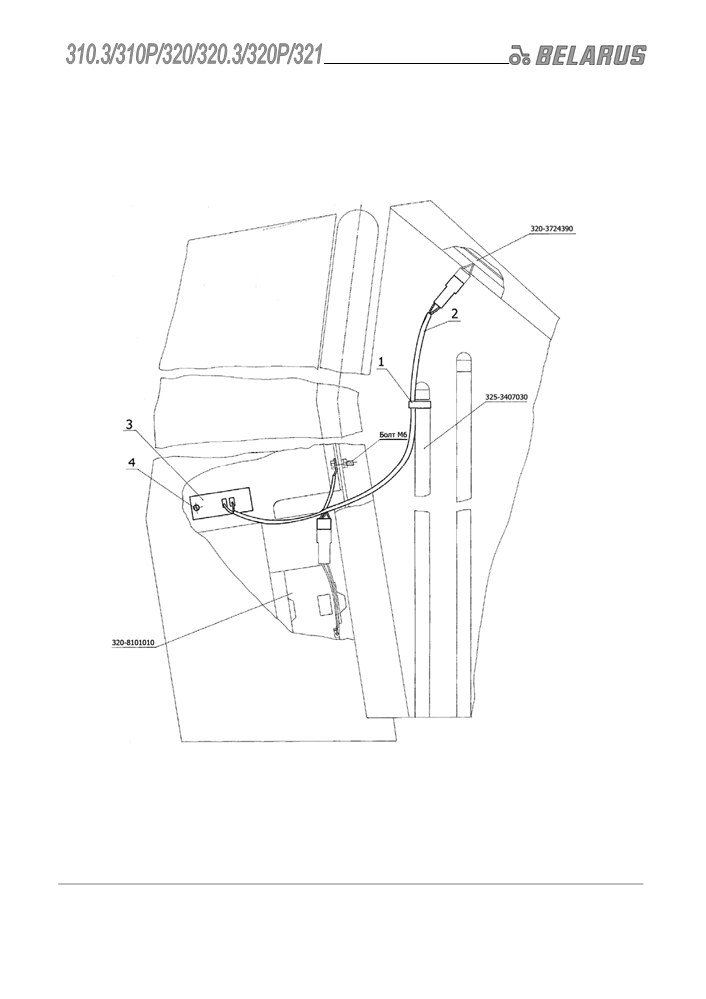

Рис.37.9. Электрооборудование отопителя
116
Группа 37. Электрооборудование
Подгруппа 3700. Электрооборудование отопителя.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
37.9
320-3700100
Электрооборудование отопителя
1
80-3723045
1
Манжета
2
320-3724353 ГОСТ 23544-84
1
Жгут
3
11.3729
1
Сопротивление дообавочное
4
4х10.019
1
Шуруп
117

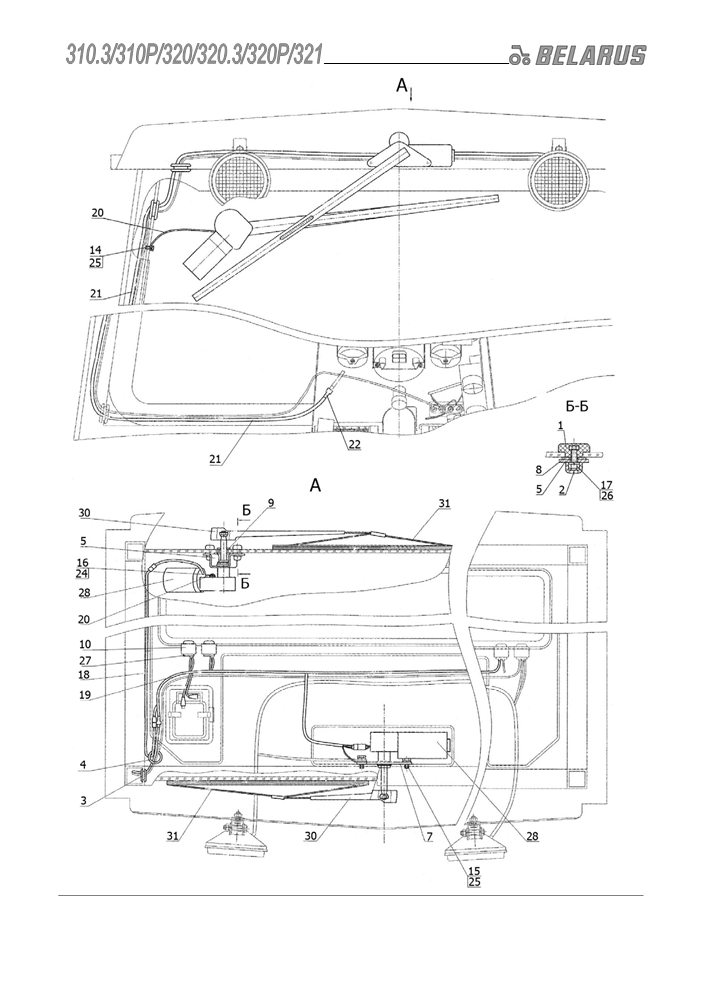

Рис.37.10. Установка стеклоочистителей
118
