БЕЛАРУС 310.3/310Р/ 320/320.3/ 320Р/321: КАТАЛОГ ЗАПЧАСТЕЙ - часть 8





Группа 37. Электрооборудование
Подгруппа 5205. Установка стеклоочистителей.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
37.10
320-5205010
Установка стеклоочистителей
1
2522-6708165
2
Винт
2
А30.04.017
2
Колпачок
3
70-3723042-01
1
Втулка
4
70-3723042-02
1
Втулка
5
70-5205011
1
Кронштейн
7
80-5205021
1
Кронштейн
8
80-6708904
2
Прокладка
9
822-5205043
1
Втулка
10
5336-3710015
2
Рамка выключателя
14
М6-6gх12.88.35.019 ГОСТ 7798-70
1
Болт
15
М6-6gх18.88.35.019 ГОСТ 7798-70
2
Болт
16
В.М4-6gх10.58.019 ГОСТ 17473-80
1
Винт
17
М8-6Н.6.019 ГОСТ 5915-70
2
Гайка
18
320-3724014 ГОСТ 23544-84
1
Жгут
19
320-3724350 ГОСТ 23544-84
1
Жгут
20
320-3724210 ГОСТ 23544-84
1
Провод
21
320-3724310 ГОСТ 23544-84
1
Провод
22
502601 ОСТ 37.003.032-88
1
Колодка штыревая
24
4 ОСТ 37.001.115-75
1
Шайба
25
6Т ОСТ 37.001.115-75
1
Шайба
26
8Т ОСТ 37.001.115-75
1
Шайба
30
5205.280
2
Рычаг 005.24.000
31
5205.280.015
2
Щетка 350.03.00
27
3710.285
2
Выключатель ВК343М-01.09
28
5205.075
2
Моторедуктор 475.3730 000
119

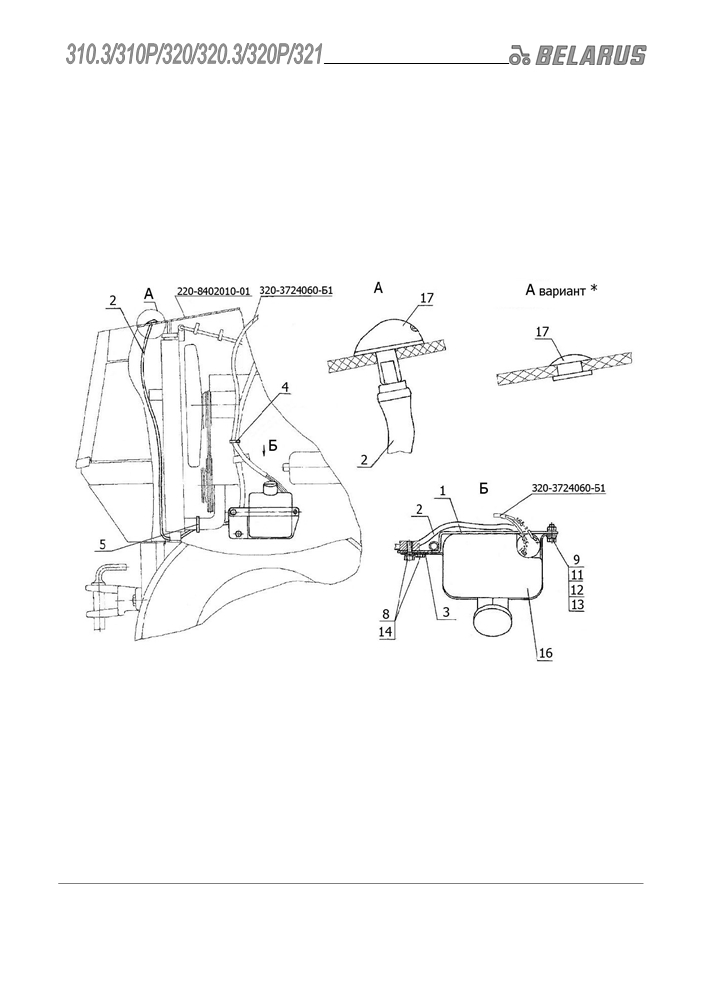

Рис.37.11. Установка омывателя
120
Группа 37. Электрооборудование
Подгруппа 5208. Установка омывателя.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
37.11
320-5208010
Установка омывателя
(1-5,8,9,11-14,16,17)
320-5208010-01*
Установка омывателя (4,17)
1
320-5208001
1
Заглушка
2
320-5208002
1
Трубка
3
320-5208006
1
Кронштейн
4
80-3723045
1
Манжета
5
80-3723045-01
1
Манжета
8
М12-6gх20.88.35.019 ГОСТ 7796-70
2
Болт
9
М6-6gх12.88.35.019 ГОСТ 7798-70
1
Болт
11
М6-6Н.6.019 ГОСТ 5915-70
1
Гайка
12
С 6.01.019 ГОСТ 11371-78
1
Шайба
13
6Т ОСТ 37.001.115-75
1
Шайба
14
12 ОТ ОСТ 37.001.115-75
2
Шайба
16
5208.105
1
Омыватель электрический 126.5208
17
5208.105.02
1
Жиклер двойной 1202.5208500-01
50-8400018*
1
Заглушка
* Без кабины.
121

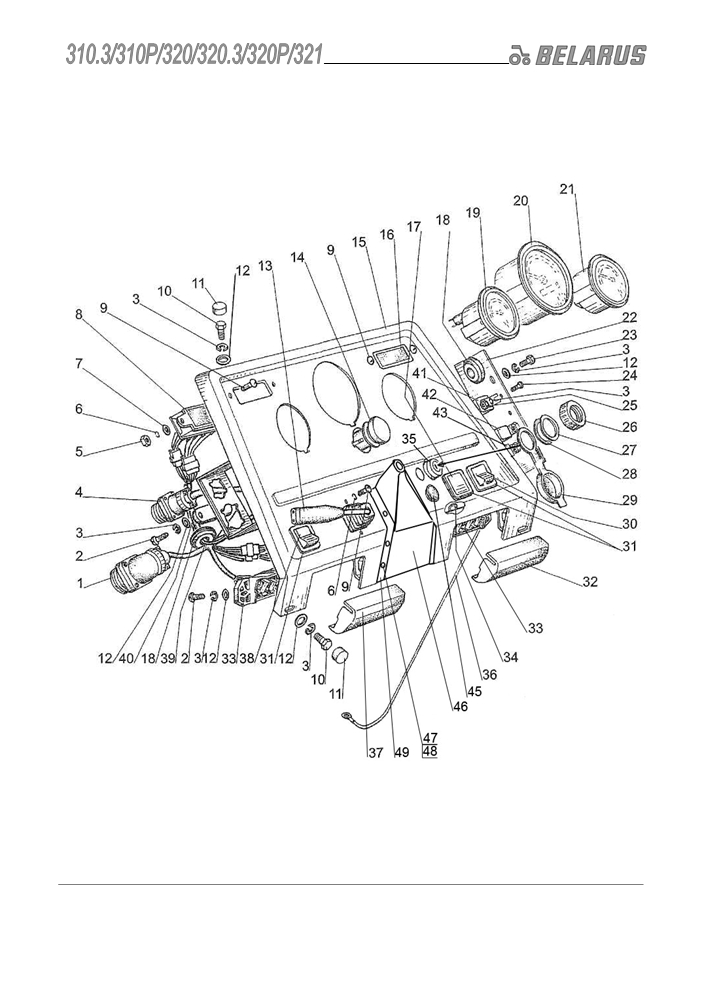

Рис.38.1. Щиток приборов (для тракторов, выпущенных до 01.2011г.)
122
Группа 38. Щиток приборов
Подгруппа 3723, 3724, 3747, 3805. Реле, приборы.
(для тракторов, выпущенных до 01.2011г.)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
38.1
320-3805010
1
Щиток приборов
1
320-3724390
1
Жгут
2
В.М6-6gх25.58.019 ГОСТ 17473-80
6
Винт
3
6Т ОСТ 37.001.115-75
10
Шайба
4
320-3724510-Б
1
Жгут
5
М4-6Н.6.019 ГОСТ 5927-70
4
Гайка
6
4 ОСТ 37.001.115-75
4
Шайба
7
С 4.01.019 ГОСТ 11371-78
4
Шайба
8
3803.25
1
Блок контрольных ламп
9
В.М4-6gх12.58.019 ГОСТ 17473-80
4
Винт
10
М6-6gх14.88.35.019 ГОСТ 7798-70
4
Болт
11
А30.04.017
4
Колпачок
12
С 6.01.019 ГОСТ 11371-78
11
Шайба
13
ПКП-2
1
Переключатель комбинированный
Выключатель аварийной
14
3710.10
1
сигнализации
15
600-3805020-Б-01
1
Панель приборная
16
3803.30
1
Блок контрольных ламп
3709.15
1
Переключатель вентилятора
17
80-3801327 *
1
Заглушка
18
70-3723042-02
1
Втулка
ЭИ8009М-11
1
Указатель давления
19
ЭИ8006М-1 **
1
Указатель напряжения
20
3813.05
1
Индикатор комбинированный
21
ЭИ8007М-2
1
Указатель уровня топлива
22
600-3747010-Б
1
Планка
23
М6-6gх12.88.35.019 ГОСТ 7798-70
2
Болт
24
В.М6-6gх12.58.019 ГОСТ 17473-80
2
Винт
25
М6-6Н.6.019 ГОСТ 5915-70
2
Гайка
26
80-3805014
1
Гайка
27
220-3805019
1
Шайба
28
822-3805013-01
1
Табличка
29
220-3710012
1
Чехол
30
3710.30
1
Выключатель фар рабочих
31
80-3801021
3
Гнездо выключателя
32
600-3722005-01
1
Крышка
33
ПР120
2
Блок предохранителей
34
80-3724410-06
2
Провод
35
3710.45
1
Выключатель стартера
36
50-3724082
1
Провод
37
600-3722005
1
Крышка
38
3709.30
1
Переключатель света
39
320-3724240
1
Жгут
Панель соединительная
40
3723.15
1
двухконтактная
41
3747.10
1
Прерыватель указателей поворота
42
3747.40
1
Реле на размыкание 20А
43
3747.25
1
Реле стартера
ВК 12-1
1
Выключатель
45
70-3801311-01 *
1
Заглушка
46
320-3805045
1
Чехол
47
70-6700106
8
Бонка
48
70-6700107
8
Клин
49
320-3805018
1
Накладка
*
Без кабины
**
Без пневмосистемы
123

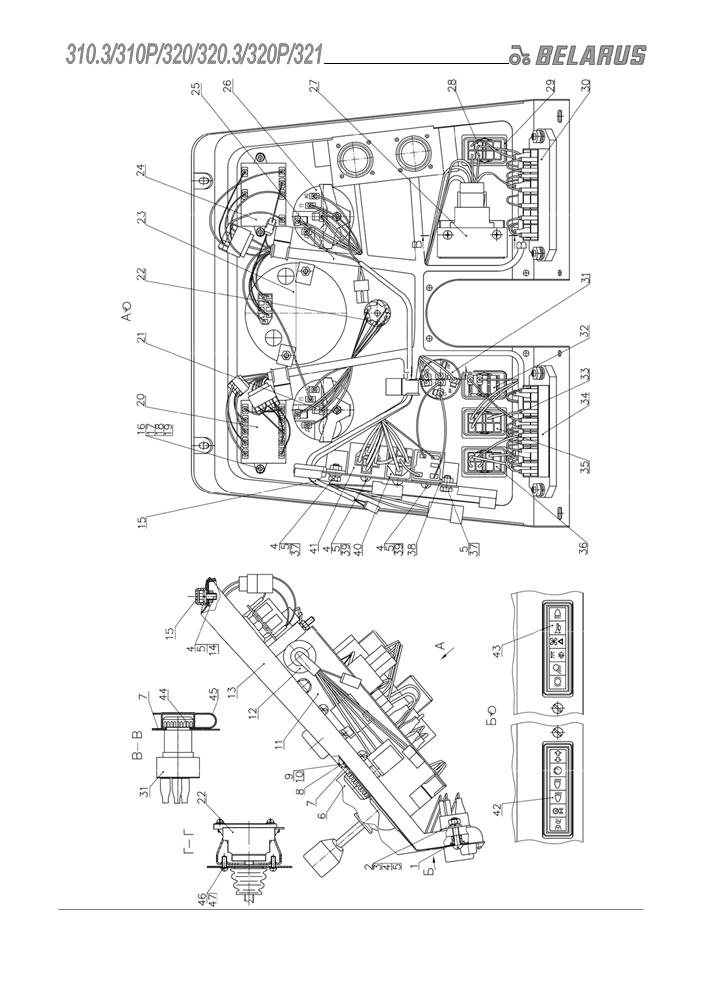

Рис.38.2. Щиток приборов (для тракторов, выпущенных после 01.2011г.)
124
Группа 38. Щиток приборов
Подгруппа 3723, 3724, 3747, 3805. Реле, приборы.
(для тракторов, выпущенных после 01.2011г.)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
38.2
320-3805010
1
Щиток приборов
1
800-1205107
4
Втулка
2
В.М6-6gх25.58.019 ГОСТ 17473-80
4
Винт
3
С.6.01.019 ГОСТ 11371-78
9
Шайба
4
М6-6Н.6.019 ГОСТ 5915-70
7
Гайка
5
6Т ОСТ 37.001.115-75
13
Шайба
6
320-3805045
1
Чехол
7
822-3805013-01
1
Табличка
8
320-3805018
1
Накладка
9
70-6700106
8
Бонка
10
70-6700107
8
Клин
11
320-3747015
1
Планка
12
70-3723042-02
1
Втулка
13
320-3805020
1
Панель приборная
14
А30.04.017
4
Колпачок
15
320-3724240
1
Жгут
16
В.М4-6gх12.58.019 ГОСТ 17473-80
4
Винт
17
М4-6Н.6.019 ГОСТ 5927-70
4
Гайка
18
С 4.01.019 ГОСТ 11371-78
4
Шайба
19
4 ОСТ 37.001.115-75
4
Шайба
20
3803.30
1
Блок контрольных ламп
21
ЭИ8007М-2
1
Указатель уровня топлива
22
3710.10
1
Выключатель аварийной сигнализации
23
3813.05
1
Индикатор комбинированный
24
3803.25
1
Блок контрольных ламп
25
320-3724390-Б
1
Жгут
ЭИ8009М-11
1
Указатель давления
26
ЭИ8006М-1 *
1
Указатель напряжения
27
ПКП-2
1
Переключатель комбинированный
28
3709.20
1
Переключатель света
29
80-3801021
3
Гнездо выключателя
30
3722.15
1
Блок предохранителей
31
3710.45
1
Выключатель стартера
3710.35
1
Выключатель стеклоомывателя
32
80-3801327 **
1
Заглушка
33
320-3724410-02
1
Провод
34
3722.10
1
Блок предохранителей
35
3710.30
1
Выключатель фар рабочих
3709.15
1
Переключатель вентилятора
36
80-3801327 **
1
Заглушка
37
М6-6gх12.88.35.019 ГОСТ 7798-70
2
Болт
38
3747.25
1
Реле стартера
39
В.М6-6gх12.58.019 ГОСТ 17473-80
3
Винт
40
3747.40
1
Реле на размыкание 20А
41
3747.10
1
Прерыватель указателей поворота
42
600-3805026
1
Табличка
43
600-3805027-Б
1
Табличка
44
80-3805014
1
Гайка
45
220-3710012 **
1
Чехол
46
В.М5-6gх12.58.019 ГОСТ 17473-80
2
Винт
47
5Т ОСТ 37.001.115-75
2
Шайба
*
Без пневмосистемы
**
Без кабины
125

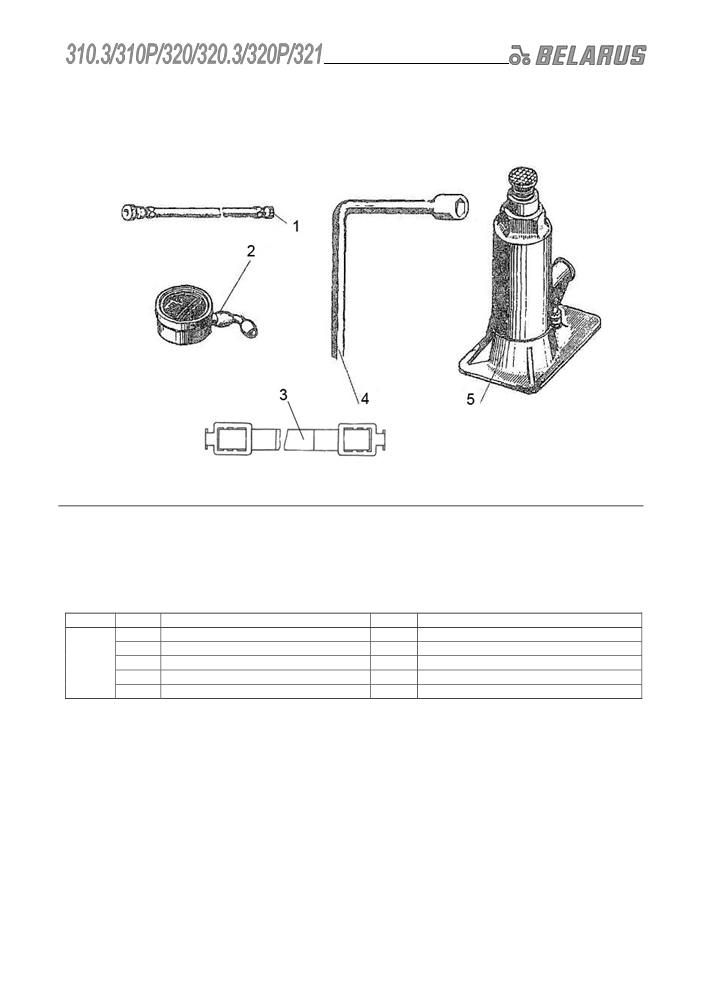

Рис.39.1. Инструмент оператора
Группа 39. Инструмент и принадлежности
Подгруппа 3901. Инструмент оператора
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
39.1
1
70-3917080-А
1
Шланг
2
МД-214
1
Манометр
3
70-3922200
1
Держатель
4
70-3901041
1
Ключ торцовый S=22
5
ДГ5.3913010
1
Домкрат
126

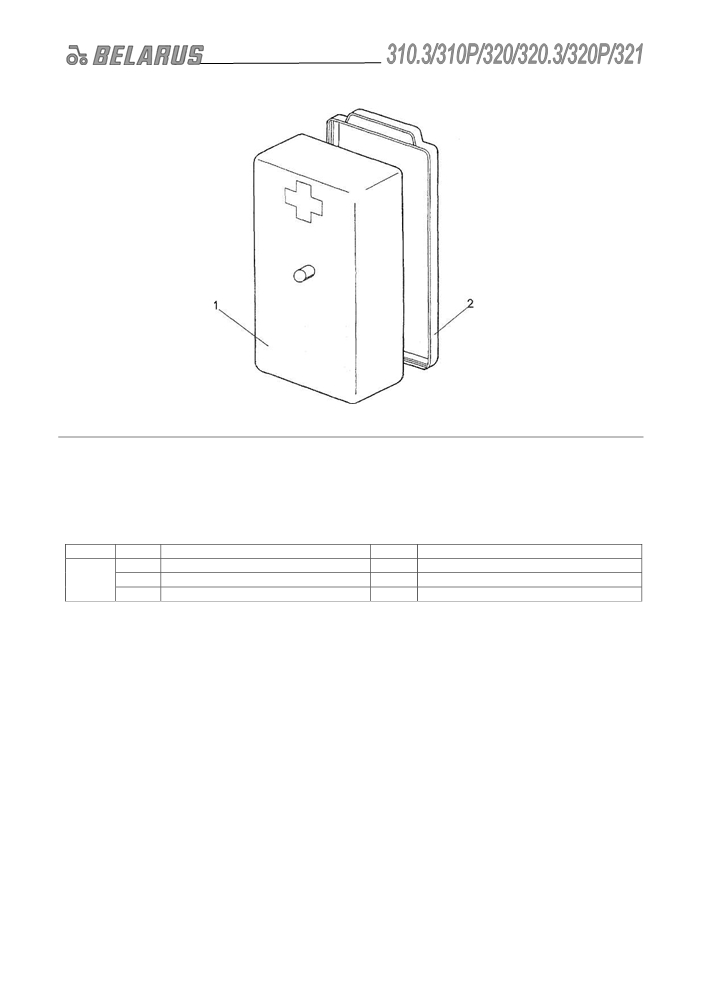

Рис.39.2. Аптечка
Группа 39. Инструмент и принадлежности
Подгруппа 3912. Аптечка
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
39.2
70-3912150
1
Аптечка
1
70-3912152
1
Корпус
2
70-3912151
1
Крышка
127

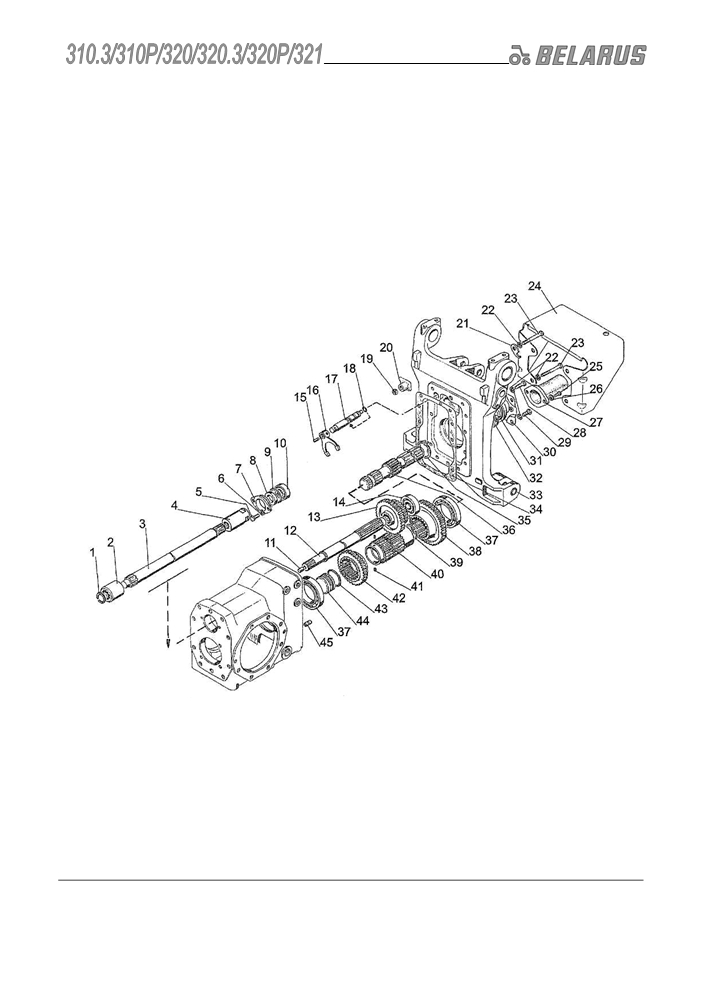

Рис. 42.1. Вал отбора мощности задний
128
Группа 42. Отбор мощности
Подгруппа 4202. Вал отбора мощности задний
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
42.1
320-4202020
1
Вал отбора мощности (35-44)
1
С30 ГОСТ 13941-86
1
Кольцо
2
320-2403018
1
Втулка
3
320-4202017
1
Вал
4
220-2402018
1
Втулка
5
М6-6gх20.88.35.019 ГОСТ 7798-70
2
Болт
6
6Т ОСТ 37.001.115-75
2
Шайба
7
220-2401014
1
Крышка
8
2.2-25х42-1
1
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
9
045-050-30-2-2 ГОСТ 18829-73/9833-73
1
Кольцо
10
205К ГОСТ 8338-75
1
Подшипник
11
2.8х20 ГОСТ 3128-70
1
Штифт
12
320-4202019
1
Вал
13
320-4202016
1
Блок-шестерня
14
305А ГОСТ 8338-75
1
Подшипник
15
ШЦК 4х20
1
Штифт
16
320-4216021
1
Вилка
17
320-4216022
1
Валик
18
013-017-25-1-4 ГОСТ 18829-73/9833-73
1
Кольцо
19
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
20
70-4803060
1
Рукоятка
21
320-4216023
1
Пластина
22
12 ОТ ОСТ 37.001.115-75
14
Шайба
23
М12-6gх75.88.35.019 ГОСТ 7795-70
6
Болт
24
320-4202038
1
Ограждение
25
М8-6gх16.88.35.019 ГОСТ 7796-70
2
Болт
26
8Т ОСТ 37.001.115-75
2
Шайба
27
50-4202065-А
1
Колпак
28
М12-6gх45.88.35.019 ГОСТ 7796-70
4
Болт
29
М12-6gх25.88.35.019 ГОСТ 7796-70
4
Болт
30
220-4202030
1
Плита
31
2.2-60х85-1
1
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
32
ПК КГ 3/8”
1
Пробка
33
320-2401021
1
Крышка
34
220-2401017
1
Прокладка
35
220-4202027
1
Кольцо стопорное
36
320-4202022
1
Хвостовик (8 шлиц)
320-4202022-01
Хвостовик (6 шлиц)
37
112 ГОСТ 8338-75
2
Подшипник
38
320-4202026
1
Шестерня
39
С45 ГОСТ 13941-86
1
Кольцо
40
320-4202021
1
Вал
41
2.5х10 ГОСТ 3128-70
2
Штифт
42
320-4202024
1
Шестерня
43
045-050-30-2-2 ГОСТ 18829-73/9833-73
1
Кольцо
44
220-4202023
1
Заглушка
45
52-2308094
2
Штифт
129

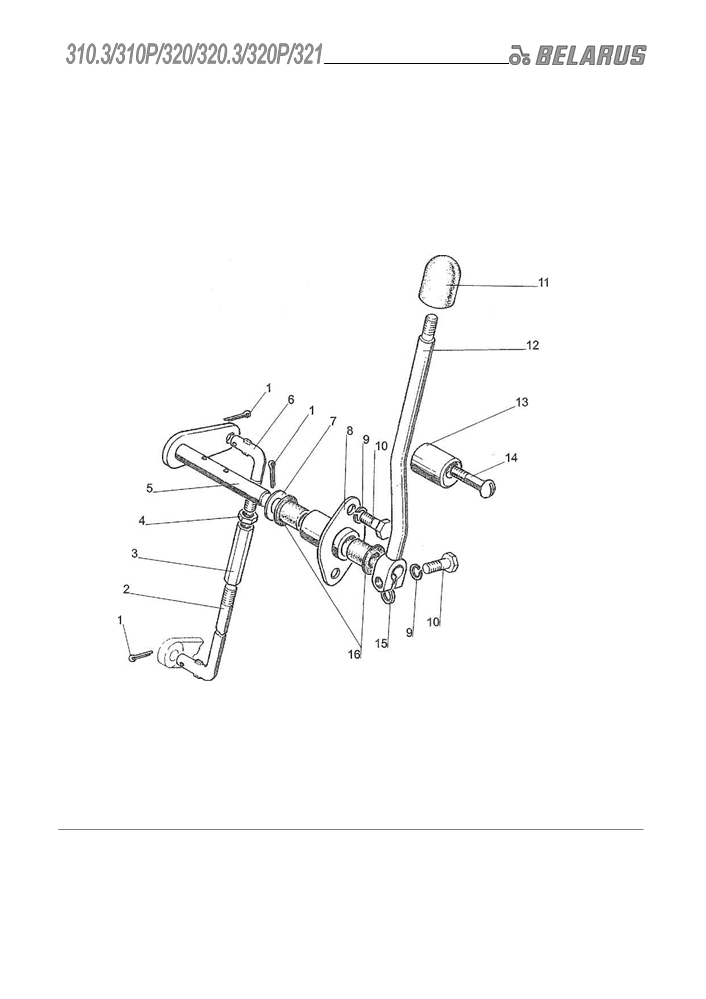

Рис. 42.2. Управление задним валом отбора мощности
130
Группа 42. Отбор мощности
Подгруппа 4216. Управление задним валом отбора мощности
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
42.2
220-4216090
1
Тяга (2-4, 6)
1
3,2х18.019 ГОСТ 397-79
3
Шплинт
2
220-4216091
1
Тяга
3
Р50-4216033
1
Муфта
4
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
5
220-4216030
1
Рычаг
6
220-4216092
1
Тяга
7
С 12.01.019 ГОСТ 11371-78
1
Шайба
8
220-4216080
1
Кронштейн
220-4216050*
9
8Т ОСТ 37.001.115-75
3
Шайба
10
М8-6gх25.88.35.019 ГОСТ 7796-70
3
Болт
11
A13.11.000
1
Рукоятка
12
220-4216014
1
Рычаг
13
220-4216013
1
Втулка
14
В.М6-6gх40.58.019 ГОСТ 17473-80
1
Винт
15
50-1108044
1
Шпонка
16
50-4607082-A
2
Втулка
* Для тракторов «Беларус-321/310Р/320Р»
131

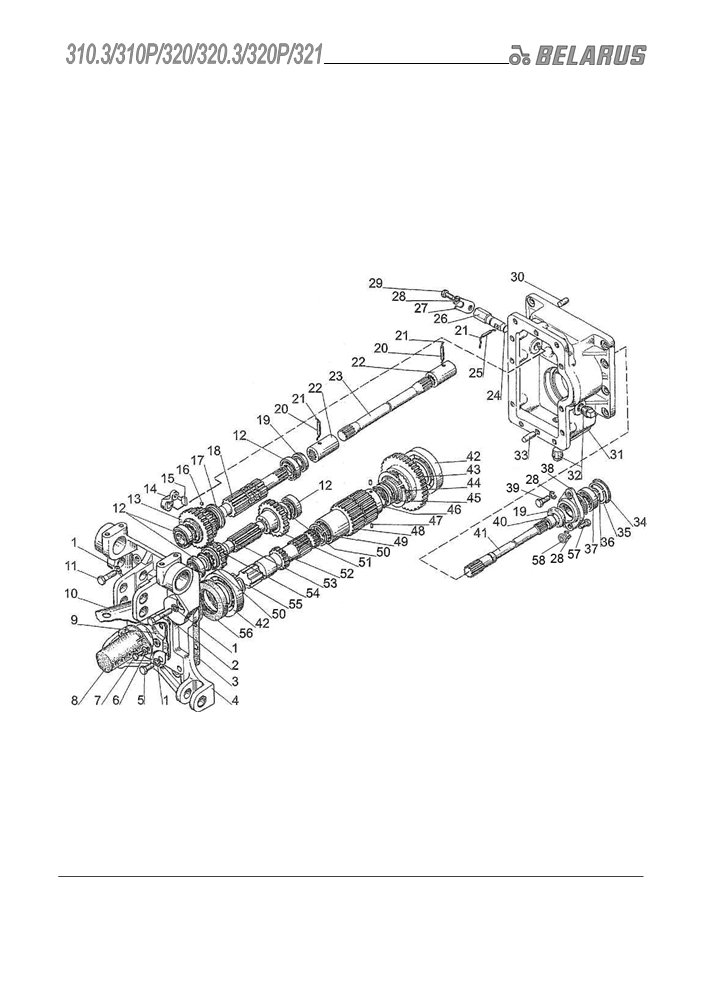

Рис. 42.3. Вал отбора мощности передний
132
Группа 42. Отбор мощности
Подгруппа 4209. Вал отбора мощности передний
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
42.3
220-4209015
1
Редуктор переднего ВОМ
220-2800135
1
Вал (34-41)
220-4209020
1
Шестерня (13, 16, 17)
1
12 ОТ ОСТ 37.001.115-75
22
Шайба
2
М12-6gх60.88.35.019 ГОСТ 7796-70
6
Болт
3
220-4209018
1
Прокладка
4
220-2401021-01
1
Крышка
5
М12-6gх25.88.35.019 ГОСТ 7796-70
4
Болт
6
С 8.01.019 ГОСТ 11371-78
2
Шайба
7
М8-6gх16.88.35.019 ГОСТ 7796-70
2
Болт
8
50-4201065-A
1
Колпак
9
220-4202030
1
Плита
10
220-4202061-А
1
Кожух
11
М12-6gх40.88.35.019 ГОСТ 7796-70
12
Болт
12
205К ГОСТ 8338-75
4
Подшипник
13
220-4209012
1
Шестерня
14
220-4216023
1
Рычаг
15
05-4212013
1
Сухарик
16
7,938-100 ГОСТ 3722-81
2
Шарик
17
А61.03.002
1
Кольцо
18
220-4209016
1
Вал
19
2.2-25х42-1 ГОСТ 8752-79/ОСТ 3805146-78
2
Манжета
20
А.6х35.65Г ГОСТ 14229-93
2
Штифт
21
1,0-О-С ГОСТ 3282-74
3
Проволока, L=95мм
22
220-4209026
2
Втулка
23
220-4209027-01
1
Вал
24
013-017-25-2-2 ГОСТ 18829-73/9833-73
1
Кольцо
25
70-4202431
1
Штифт
26
220-4216021-Б
1
Валик
27
220-4216026
1
Пластина
28
8Т ОСТ 37.001.115-75
3
Шайба
29
М8-6gх25.88.35.019 ГОСТ 7796-70
1
Болт
30
2.10х25 ГОСТ 3128-70
2
Штифт
31
220-4209011
1
Корпус
32
ПК КГ 3/4"
2
Пробка
33
52-2308094
2
Штифт
34
055-060-30-2-4 ГОСТ 18829-73/9833-73
1
Кольцо
35
С47 ГОСТ 13941-86
1
Кольцо
36
С20 ГОСТ 13940-86
1
Кольцо
37
204А ГОСТ 8338-75
1
Подшипник
38
220-2800136
1
Обойма
39
М8-6gх25.88.35.019 ГОСТ 7796-70
1
Болт
40
220-2800032
1
Втулка
41
220-2800031-Б
1
Вал
42
112 ГОСТ 8338-75
2
Подшипник
43
220-4209024
1
Шестерня
44
2С70 ГОСТ 13940-86
1
Кольцо
45
220-4202023
1
Заглушка
46
045-050-30-2-2 ГОСТ 18829-73/9833-73
1
Кольцо
47
2.5х10 ГОСТ 3128-70
2
Штифт
48
220-4202021
1
Вал
49
С45 ГОСТ 13941-86
1
Кольцо
50
220-4209019
2
Шайба
133

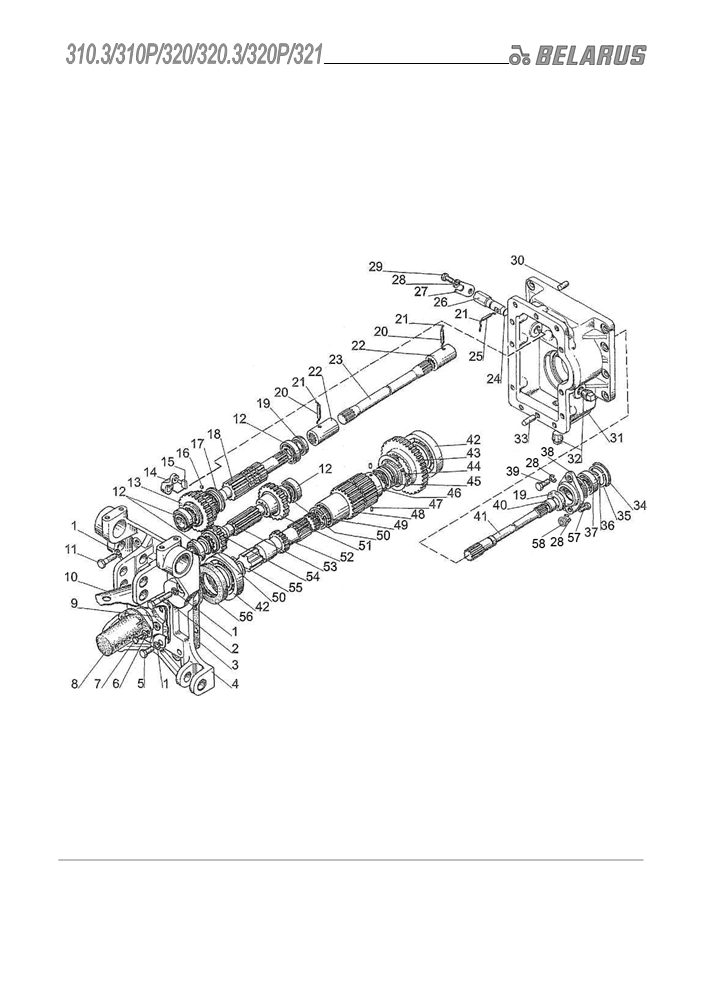

Рис. 42.3. Вал отбора мощности передний
134
Группа 42. Отбор мощности
Подгруппа 4209. Вал отбора мощности передний
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
42.3
51
220-4209013
1
Шестерня
52
220-4202022
1
Хвостовик (8 шлиц)
220-4202022-01
Хвостовик (6 шлиц)
53
220-4209017
1
Вал
54
220-4209014
1
Шестерня
55
220-4202027
1
Кольцо стопорное
56
2.2-60х85-1 ГОСТ 8752-79/
1
Манжета
ОСТ 3805146-78
57
В.М8-6gх25.58.019 ГОСТ 17473-80
1
Винт
58
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
135















содержание   ..  6  7  8  9   ..
