БЕЛАРУС 310.3/310Р/ 320/320.3/ 320Р/321: КАТАЛОГ ЗАПЧАСТЕЙ - часть 6





Группа 34. Рулевое управление
Подгруппа С40х160. Цилиндр
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
34.4
C40x160.010
1
Цилиндр (1-18)
1
ШС-20 ГОСТ 3635-78
2
Подшипник
2
С35 ГОСТ 13941-86
4
Кольцо
3
50-2401071
2
Пробка
4
C40x160.003
1
Кольцо защитное
5
C40x160.014
1
Винт
6
C40x160.011
1
Шток
7
C40x160.012
1
Гайка стопорная
8
336367 AUASOB 20-28-7-4,8
1
Грязесъемник
9
337345 NI 300 20-30-7
1
Уплотнение штока
10
C40x160.002
1
Крышка передняя
11
032-040-46-2-2 ГОСТ 18829-73/9833-73
1
Кольцо
12
468731 FBI 20-23-2,3
1
Направляющая штока
13
020-025-30-1-4 ГОСТ 18829-73/9833-73
1
Кольцо
14
99422 EKF 40-36-8
2
Направляющая поршня
15
C40x160.001
1
Поршень
16
416481 SIMKO 300 40-29-4
1
Уплотнение поршня
17
C40x160.013
1
Гайка
18
C40x160.030
1
Корпус
85

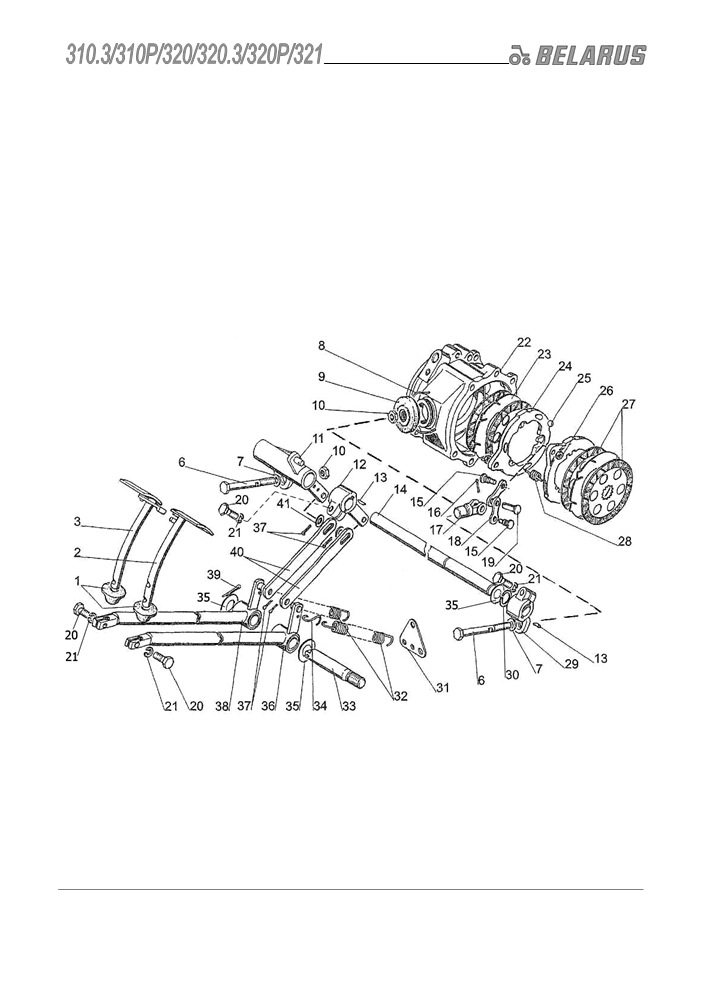

Рис.35.1. Тормоза. Управление тормозами
86
Группа 35. Тормоза
Подгруппа 3502, 3503. Тормоза. Управление тормозами.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
35.1
220-3502030
2
Диск нажимной (15-19,24-26, 28)
1
80-3503158-A
2
Уплотнитель
2
322-3503060
1
Педаль левая
3
322-3503050
1
Педаль правая
6
220-3503016
2
Болт
7
70-3503018
2
Шайба
8
2,0-О-С ГОСТ 3282-74
1
Проволока (540 мм)
9
50-3003019-A
2
Чехол уплотнительный
10
М10х1,25-6Н.05.35.019 ГОСТ 15522-70
2
Гайка
220-3503170
220-3503070 1)
11
1
Рычаг
220-3503170-01 2)
220-3503070-01 1,2)
12
220-3503075
1
Рычаг
13
6х10 ГОСТ 24071-97
2
Шпонка
220-3503111
14
1
Валик
220-3503011 1)
15
220-3502034
4
Палец
16
4х25.019 ГОСТ 397-79
2
Шплинт
17
220-3502036
2
Вилка
18
220-3502033
4
Тяга
19
12х32 ОСТ 37.001.163-97
2
Палец
20
М12-6gх35.88.35.019 ГОСТ 7796-70
4
Болт
21
12 ОТ ОСТ 37.001.115-75
4
Шайба
320-3502011
1
Корпус тормоза (левый)
320-3502011-02 1)
22
320-3502011-01
1
Корпус тормоза (правый)
320-3502011-03 1)
23
220-3502014
4
Диск промежуточный
24
220-3502031
4
Диск нажимной
25
15,081-100 ГОСТ 3722-81
6
Шарик
26
М8-6Н.6.019 ГОСТ 5915-70
4
Гайка
27
320-3502040
8
Диск ведущий
28
220-3502032
6
Пружина
29
220-3503080
1
Рычаг
30
С25 ГОСТ 13940-86
1
Кольцо
31
220-3503014
1
Пластина
32
50-1605152
2
Пружина
33
220-3503013
1
Ось
34
70-3514094
2
Крючок
35
50-3503071
2
Шайба
220-3503030-01
36
1
Рычаг левый
220-3503030 1)
37
4х22.019 ГОСТ 397-79
4
Шплинт
38
220-3503040
1
Рычаг правый
39
5х36.019 ГОСТ 397-79
1
Шплинт
220-3503112
40
2
Пластина
220-3503012 1)
41
С 12.01.019 ГОСТ 11371-78
2
Шайба
1) Для тракторов «Беларус-310Р/320Р»
2) Для тракторов без пневмосистемы
87

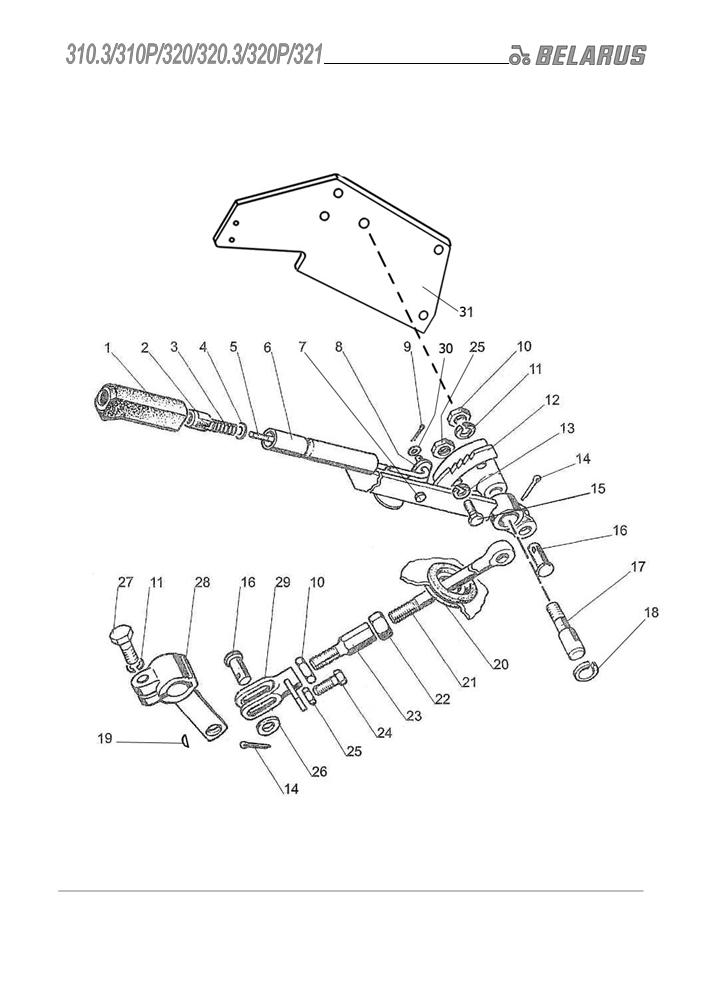

Рис.35.2. Тормоз стояночно-запасной. Управление стояночно-запасным тормозом.
(для тракторов «Беларус-310.3/320/320.3/321»)
88
Группа 35. Тормоза
Подгруппа 3507. Тормоз стояночно-запасной.
Управление стояночно-запасным тормозом.
(для тракторов «Беларус-310.3/320/320.3/321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
35.2
220-3507020
1
Рычаг (1-9)
321-3507020*
220-3507050-01
1
Тяга (10, 21-25, 29)
220-3507050*
1
A13.19.001
1
Рукоятка
2
A13.19.002
1
Кнопка
3
55-17-27
1
Пружина
4
С 5.01.019 ГОСТ 6958-78
1
Шайба
70-3507022
5
1
Тяга
321-3507022*
220-3507030
6
1
Рычаг
321-3507030*
7
70-3507024
1
Ось
8
50-1606026
1
Защелка
9
2х12.019 ГОСТ 397-79
1
Шплинт
10
М12х1,25-6Н.6.019 ГОСТ 5915-70
2
Гайка
11
12 ОТ ОСТ 37.001.115-75
2
Шайба
12
70-3507021-Б
1
Сектор
13
10 ОТ ОСТ 37.001.115-75
2
Шайба
14
3,2х18.019 ГОСТ 397-79
2
Шплинт
15
М10-6gх25.88.35.019 ГОСТ 7796-70
2
Болт
16
12х32 ОСТ 37.001.163-97
2
Палец
17
70-3507132-Б
1
Ось
18
С15 ГОСТ 13942-86
1
Кольцо
19
6х10 ГОСТ 24071-97
1
Шпонка
20
80-3723048
1
Втулка
220-3507011-Б *
21
1
Тяга
220-3507011-Б-01
22
Р50-4616038
1
Гайка
23
220-3507051
1
Муфта
24
М10-6gх35.88.35.019 ГОСТ 7796-70
1
Болт
25
М10-6Н.6.019 ГОСТ 5915-70
1 (3*)
Гайка
26
С 12.01.019 ГОСТ 11371-78
1
Шайба
27
М12-6gх35.88.35.019 ГОСТ 7796-70
1
Болт
28
220-3503175
1
Рычаг
29
220-3507040
1
Вилка
30
С 5.01.019 ГОСТ 11371-78
1
Шайба
31
321-3507012 *
1
Кронштейн
* Для тракторов «Беларус - 321»
89

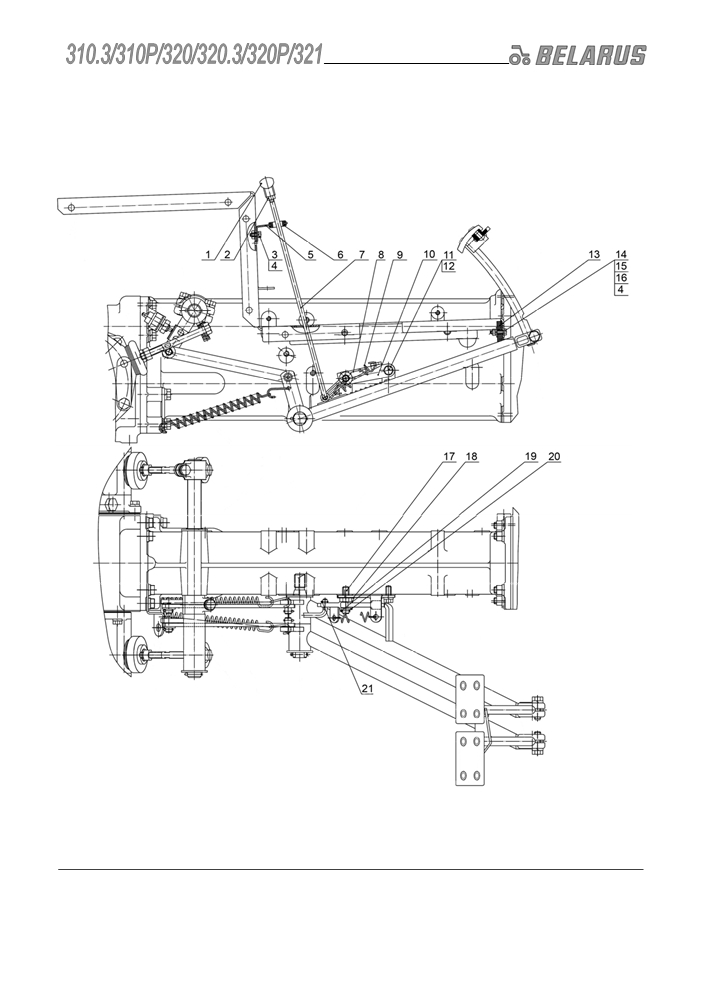

Рис.35.3. Тормоз стояночно-запасной. Управление стояночно-запасным тормозом
(для тракторов «Беларус-320Р/310Р»)
90
Группа 35. Тормоза
Подгруппа 3507. Тормоз стояночно-запасной. Управление стояночно-запасным
тормозом (для тракторов «Беларус-320Р/310Р»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
35.3
320Р-3503010
1
Управление тормозами
1
50-1310136-А
1
Рукоятка
2
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
3
М6-6gх16.88.35.019 ГОСТ 7798-70
1
Болт
4
6Т ОСТ 37.001.115-75
3
Шайба
5
320Р-2411014
1
Кронштейн
6
70-3723042-02
1
Втулка
7
220-3503026-03
1
Тяга
8
220-3503020
1
Фиксатор
9
70-4616033
1
Пружина
10
220-3503021
1
Кронштейн
11
М10-6gх25.88.35.019 ГОСТ 7796-70
1
Болт
12
10 ОТ ОСТ 37.001.115-75
1
Шайба
13
320Р-3503017
1
Упор
14
М6-6gх25.88.35.019 ГОСТ 7798-70
2
Болт
15
М6-6Н.6.019 ГОСТ 5915-70
2
Гайка
16
С 6.01.019 ГОСТ 6958-78
2
Шайба
17
220-3503023
1
Ось
18
220-3503024
1
Пластина стопорная
19
4х22.019 ГОСТ 397-79
5
Шплинт
20
А12.01.019 ГОСТ 11371-78
3
Шайба
21
3,2х18.019 ГОСТ 397-79
1
Шплинт
91

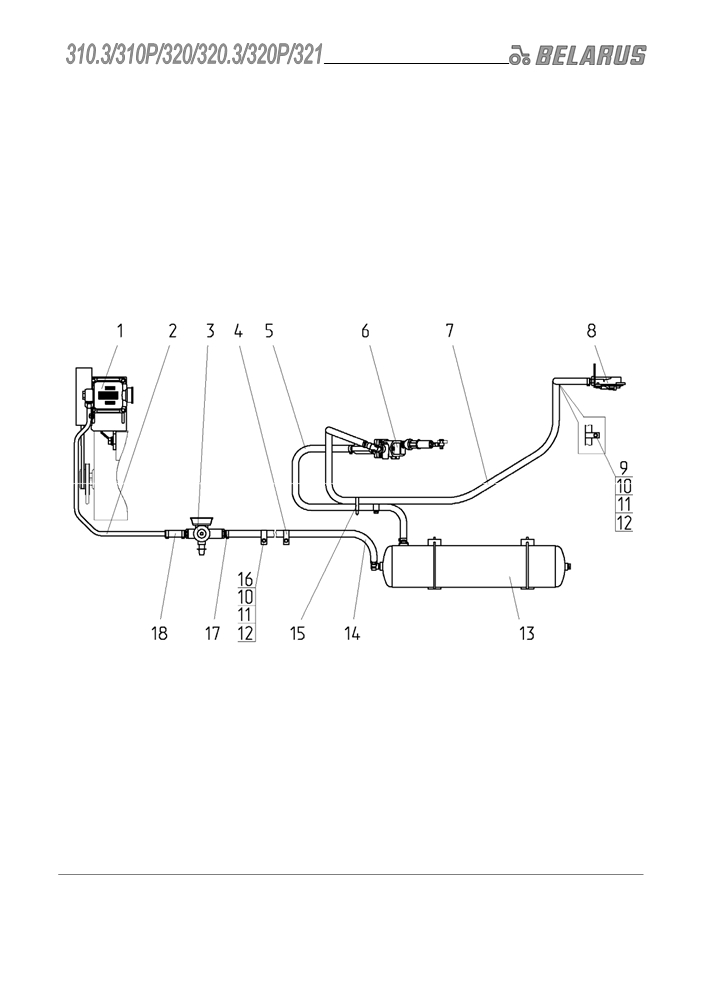

Рис.35.4. Установка пневмопривода (для тракторов «Беларус - 310.3/320/320.3»)
92
Группа 35. Тормоза
Подгруппа 3506. Пневмопривод
(для тракторов «Беларус - 310.3/320/320.3»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
35.4
320-3506005
1
Пневмопривод (1-18)
320-3506005-02*
1
320-3509005
1
Компрессор (рис. 35.5)
2
320-3506021
1
Трубопровод
3
320-3512105
1
Регулятор (рис. 35.6)
4
822-3723044
4
Хомутик
5
225-3506021-01
1
Шланг
225-3514005
6
1
Кран тормозной (рис. 35.8)
225-3514005-01*
7
225-3506021-02
1
Шланг
8
225-3521005
1
Головка соединительная (рис. 35.9)
9
М8-6gх16.88.35.019 ГОСТ 7796-70
1
Болт
10
М8-6Н.6.019 ГОСТ 5915-70
3
Гайка
11
С 8.01.019 ГОСТ 11371
4
Шайба
12
8Т ОСТ 37.001.115
4
Шайба
13
225-3513005
1
Баллон (рис. 35.7)
14
225-3506021
1
Шланг
15
80-3723045-01
1
Манжета
16
М8-6gх35.88.35.019 ГОСТ 7796-70
2
Болт
17
16-25/9-C6W
8
Хомут "НОРМА" TORRO
18
70-1405013
1
Шланг
* Для Венгрии и Германии
93

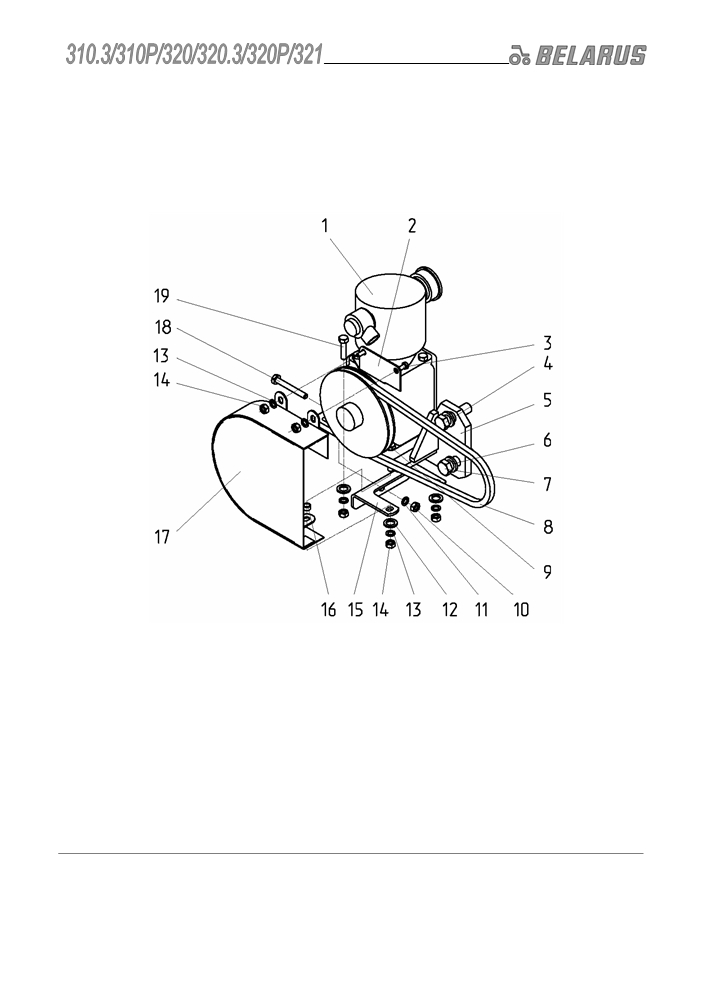

Рис.35.5. Установка компрессора (для тракторов «Беларус - 310.3/320/320.3»)
94
Группа 35. Тормоза
Подгруппа 3509. Компрессор
(для тракторов «Беларус - 310.3/320/320.3»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
35.5
320-3509005
1
Компрессор (1-19)
1
1
Компрессор 601.23.934
2
320-3509021
1
Кронштейн
3
М8-6gх14.88.35.019 ГОСТ 7796-70
2
Болт
4
320-1001002
1
Болт
5
320-3509010
1
Кожух
6
16 ОТ ОСТ 37.001.115-75
2
Шайба
7
320-1001002
1
Болт
8
1
Ремень AVX10-913La (0100.432)
9
М8-6gх65.88.35.019 ГОСТ 7796-70
1
Болт
10
М10-6Н.6.019 ГОСТ 5915-70
1
Гайка
11
80-3401013
1
Шайба
12
С 8.01.019 ГОСТ 11371-78
4
Шайба
13
8Т ОСТ 37.001.115-75
6
Шайба
14
М8-6Н.6.019 ГОСТ 5915-70
6
Гайка
15
320-3509012
1
Кронштейн
16
70-8405114
1
Втулка
17
320-3509030
1
Кожух
18
М10-6gх50.88.35.019 ГОСТ 7795-70
1
Болт
19
М8-6gх45.88.35.019 ГОСТ 7795-70
3
Болт
95

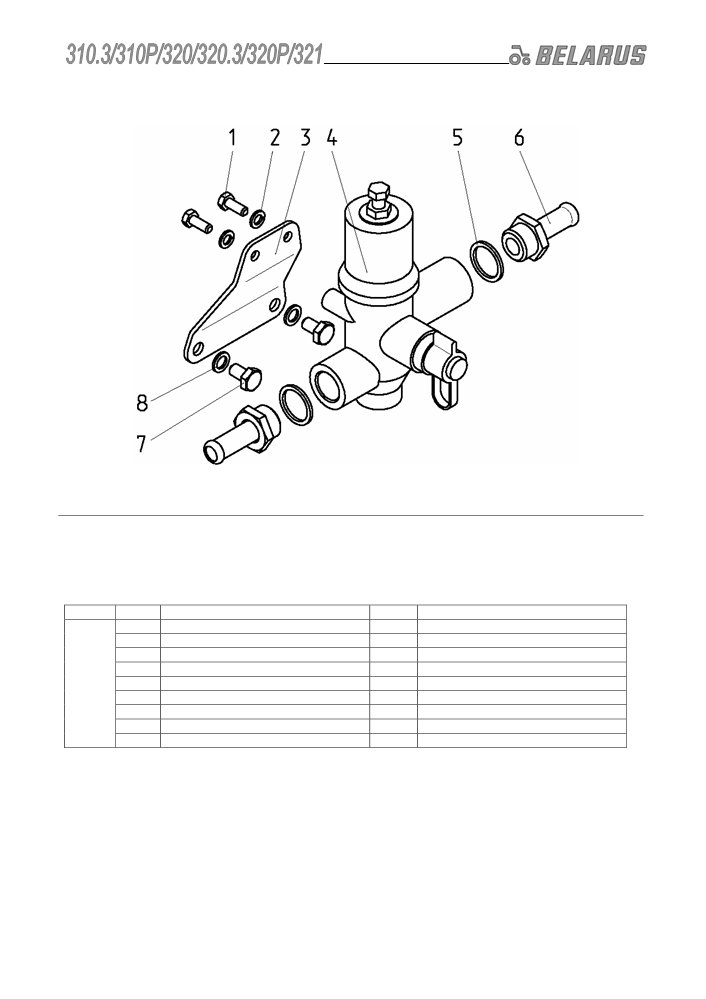

Рис.35.6. Установка регулятора давления (для тракторов «Беларус - 310.3/320/320.3»)
Группа 35. Тормоза
Подгруппа 3512. Регулятор давления
(для тракторов «Беларус - 310.3/320/320.3»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
35.6
320-3512105
1
Регулятор давления (1-8)
1
М6-6gх12.88.35.019 ГОСТ 7798-70
2
Болт
2
6Т ОСТ 37.001.115
2
Шайба
3
320-3512011
1
Кронштейн
4
11.3512010-40
1
Регулятор давления
5
В50-3522023
2
Прокладка или РМ22
6
50А-3506010
2
Штуцер
7
М8-6gх16.88.35.019 ГОСТ 7796-70
2
Болт
8
8Т ОСТ 37.001.115-75
2
Шайба
96

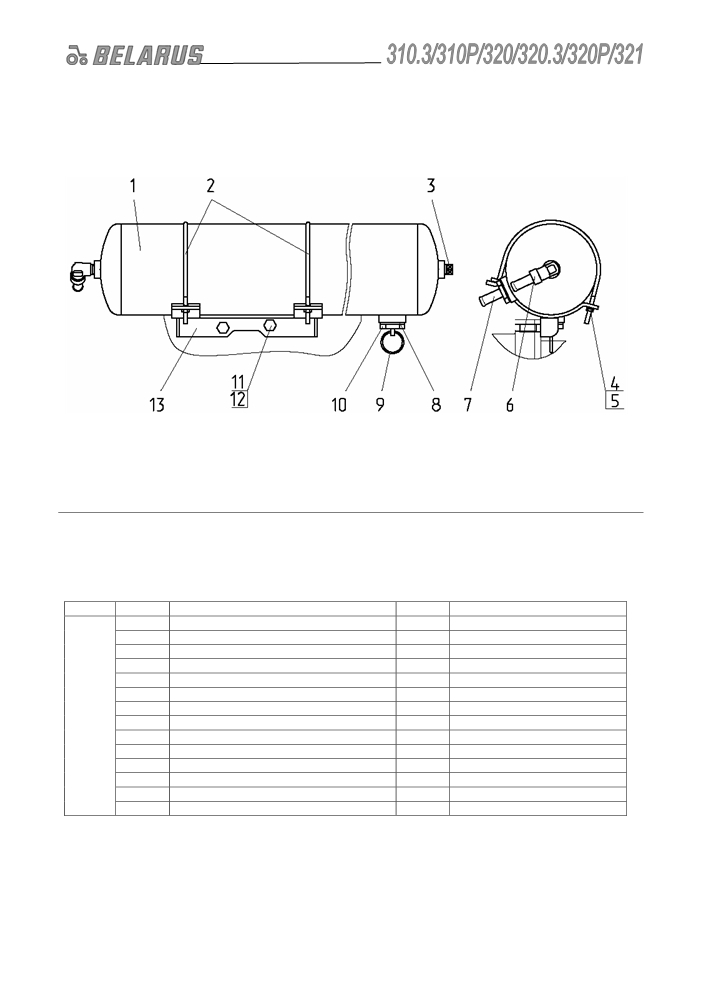

Рис.35.7. Установка баллона (для тракторов «Беларус - 310.3/320/320.3»)
Группа 35. Тормоза
Подгруппа 3513. Баллон
(для тракторов «Беларус - 310.3/320/320.3»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
35.7
225-3513005
1
Баллон (1-13)
1
225-3513010
1
Баллон
2
225-3513024
2
Хомут
3
ПК КГ 3/8"
1
Пробка
4
М6-6Н.6.019 ГОСТ 5915-70
2
Гайка
5
6Т ОСТ 37.001.115-75
2
Шайба
6
70-3513015
1
Угольник
7
50А-3506010
1
Штуцер
8
В50-3522023
2
Прокладка или РМ 22
9
Н50-4202146
1
Кольцо
10
85-3513110
1
Клапан
11
М8-6gx16.88.35.019 ГОСТ 7796-70
2
Болт
12
8Т ОСТ 37.001.115-75
2
Шайба
13
225-3513020
1
Кронштейн
97

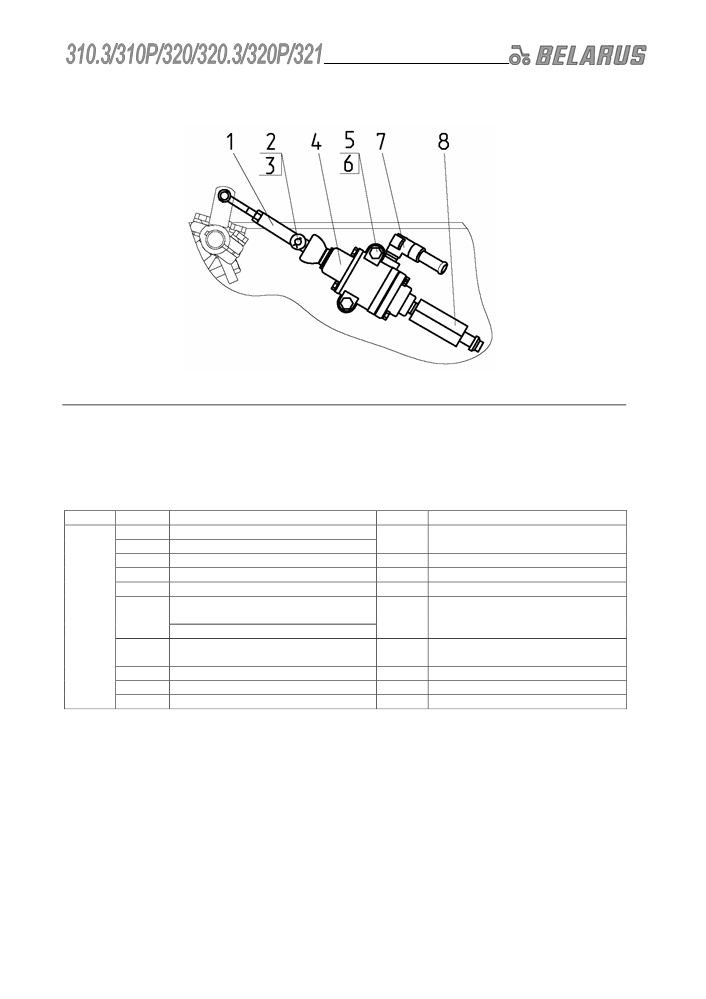

Рис.35.8. Установка крана тормозного (для тракторов «Беларус - 310.3/320/320.3»)
Группа 35. Тормоза
Подгруппа 3514. Кран тормозной
(для тракторов «Беларус - 310.3/320/320.3»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
35.8
225-3514005
1
Кран тормозной (1-8)
225-3514005-01*
1
225-3514010
1
Тяга
2
8х30 ОСТ 37.001.163
2
Палец
3
3,2х18.019 ГОСТ 397
2
Шплинт
80-3514010 или
4
А29.3514010
1
Кран тормозной
80-3514010* или А29.3514010-01*
М10-6gх70.88.35.019 ГОСТ 7795-
Болт
5
2
70
6
10 ОТ ОСТ 37.001.115-75
2
Шайба
7
70-3513015
1
Угольник
8
225-3829001
1
Штуцер
* Для Венгрии и Германии
98

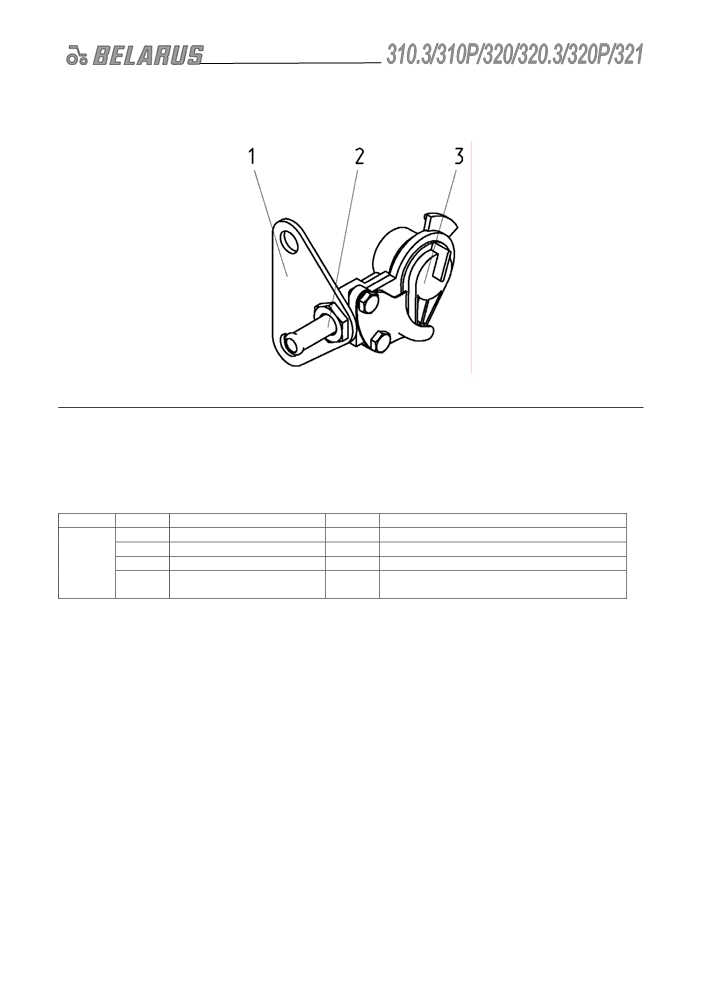

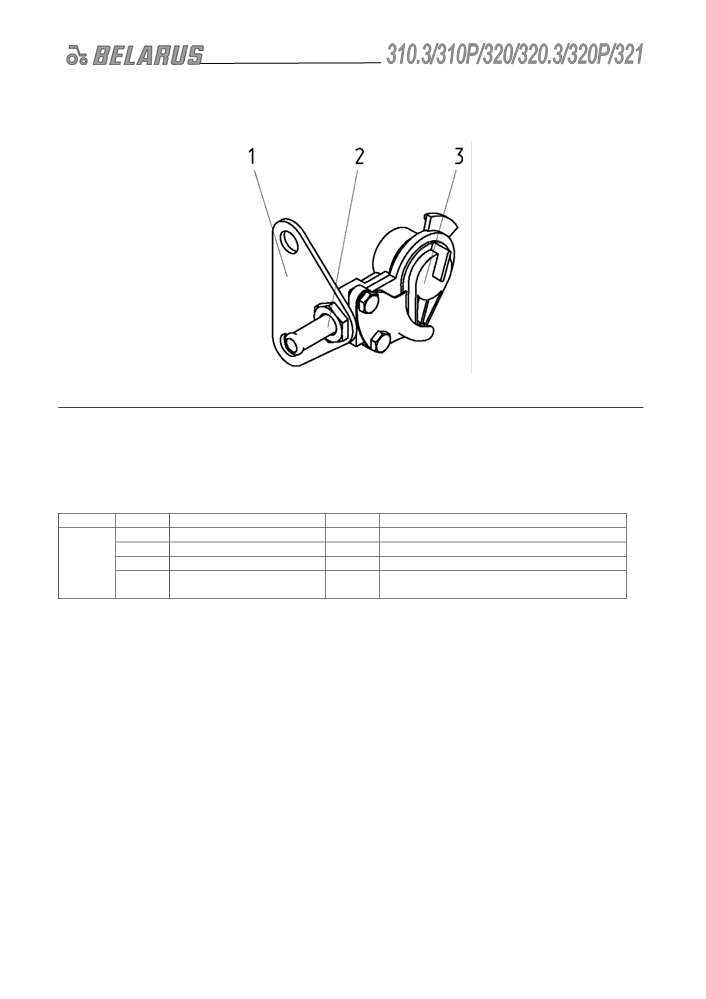

Рис.35.9. Установка головки соединительной (для тракторов «Беларус - 310.3/320/320.3»)
Группа 35. Тормоза
Подгруппа 3521. Головка соединительная
(для тракторов «Беларус - 310.3/320/320.3»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
35.9
225-3521005
1
Головка соединительная (1-3)
1
225-3521011
1
Кронштейн
2
50А-3506010
1
Штуцер
А29.76.000 или
Головка соединительная
3
1
12.3521010
99

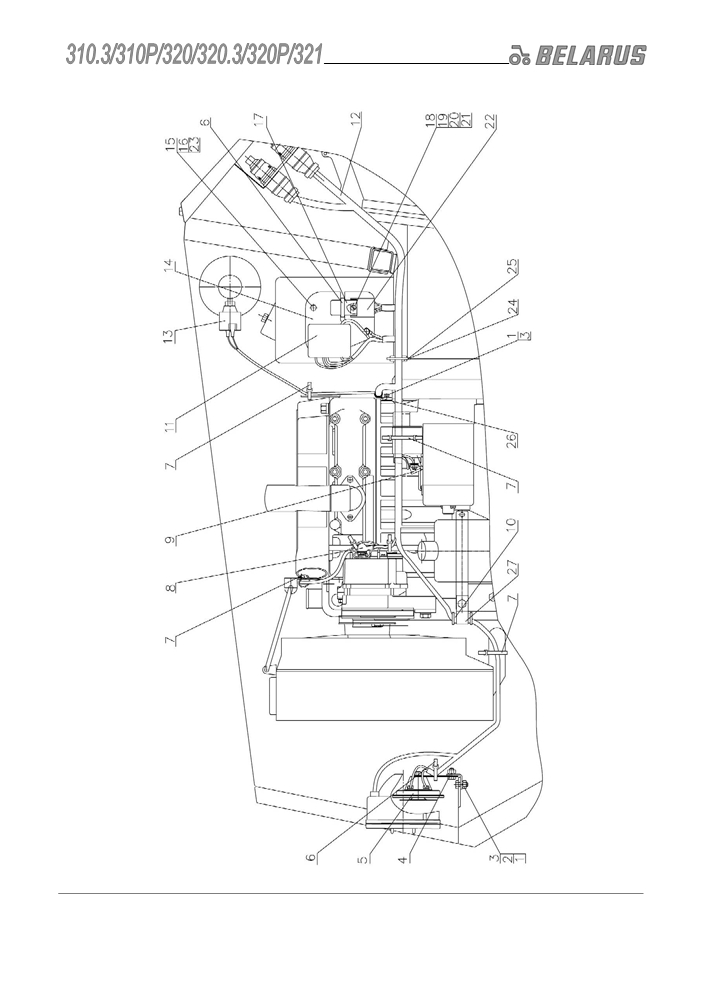

Рис.37.1. Электрооборудование двигателя
100
Группа 37. Электрооборудование
Подгруппа 3700, 3723, 3724. Электрооборудование двигателя.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
37.1
320-3700030-Б
1
Электрооборудование двигателя
1
М8-6gх16.88.35.019 ГОСТ 7796-70
3
Болт
2
М6-6Н.6.019 ГОСТ 5915-70
2
Гайка
3
8Т ОСТ 37.001.115-75
3
Шайба
4
70-6702111
1
Угольник
5
3721.10
1
Сигнал звуковой
6
80-3723045-01
4
Манжета
7
80-3723045
8
Манжета
8
54.24.445-Б
1
Наконечник
9
ТM-59-6000-38
1
Наконечник резиновый
10
70-3506027
2
Втулка
11
3722.50
1
Блок предохранителей
12
320-3724360
1
Жгут
13
LDW1503CHD
1
Датчик засоренности воздуха
14
320-3747011
1
Кронштейн
15
М6-6gх12.88.35.019 ГОСТ 7798-70
2
Болт
16
6Т ОСТ 37.001.115-75
4
Шайба
17
2193.084
1
Реле отключения свечей накаливания
18
В.М5-6gх20.58.019 ГОСТ 17473-80
1
Винт
19
М5-6Н.6.019 ГОСТ 5927-70
1
Гайка
20
С 5.01.019 ГОСТ 6958-78
1
Шайба
21
5Т ОСТ 37.001.115-75
1
Шайба
22
10 700 005
1
Колодка реле свечей накаливания
23
С 6.01.019 ГОСТ 6958-78
2
Шайба
24
220-3723018
1
Кронштейн
25
70-3723042-02
1
Втулка
26
70-1115012-01
1
Хомутик
27
70-1405112
1
Хомутик
101















содержание   ..  4  5  6  7   ..
