БЕЛАРУС 310.3/310Р/ 320/320.3/ 320Р/321: КАТАЛОГ ЗАПЧАСТЕЙ - часть 5

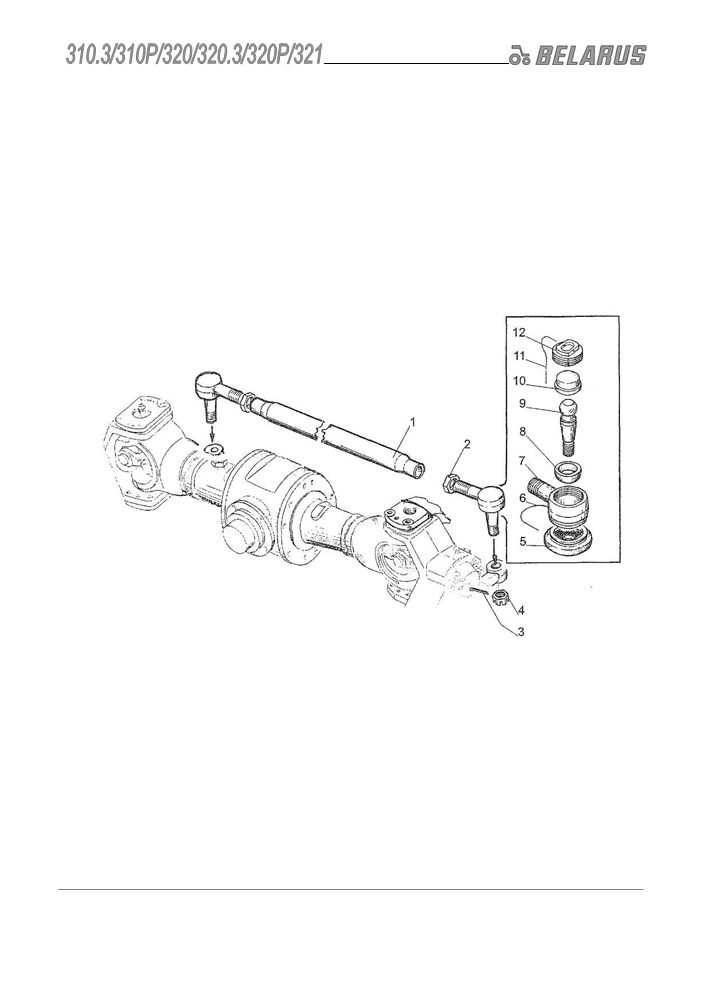

Рис.30.1. Тяги рулевые
68
Группа 30. Тяги рулевые
Подгруппа 3003. Тяги рулевые
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
30.1
80-3003010-05
1
Тяга рулевая в сборе (1-12)
80-3003010-04*
80-3003020
1
Шарнир правый (5-12)
80-3003020-01
1
Шарнир левый (5-12)
1
80-3003011-04
1
Труба
2
80-3003013
1
Контргайка правая
80-3003013-01
1
Контргайка левая
3
4х36.019 ГОСТ 397-79
2
Шплинт
4
70-3003032
2
Гайка
5
50-3003019-А
2
Чехол
6
2,0-О-С ГОСТ 3282-74
1
Проволока, L=200mm
7
80-3003022
1
Корпус шарнира правый
80-3003022-01
1
Корпус шарнира левый
8
50-3003028
2
Вкладыш
9
50-3003021
2
Палец шаровой
10
50-3003029
2
Вкладыш верхний
11
2,0-О-С ГОСТ 3282-74
1
Проволока, L=270mm
12
50-3003018-Б
2
Пробка
* Для тракторов «Беларус-310.3/310Р»
69

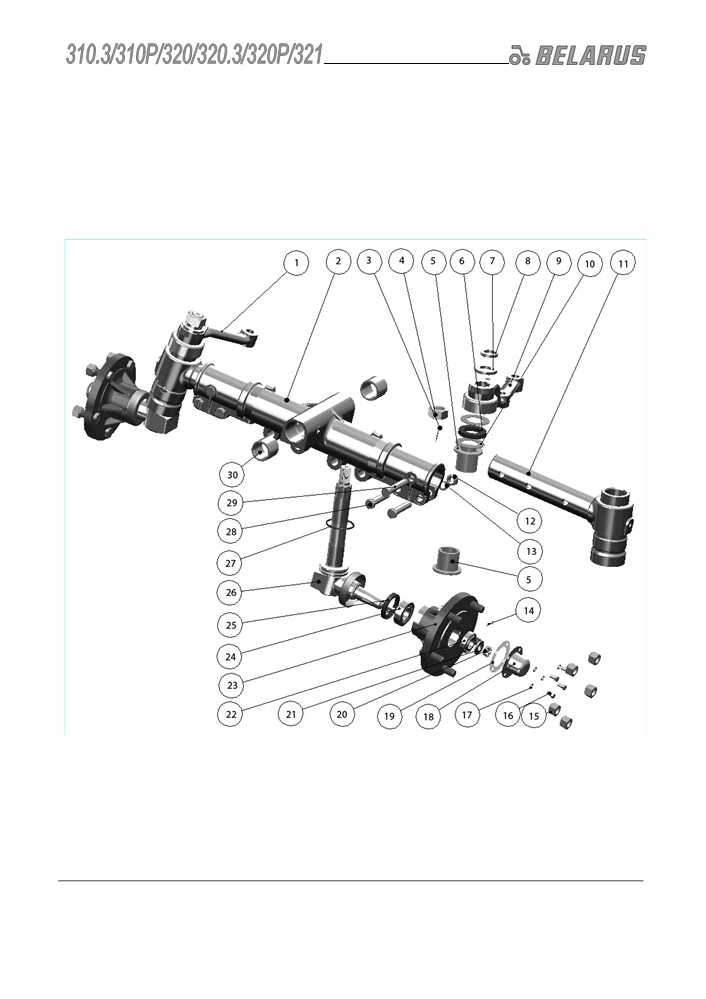

Рис.30.2. Ось передняя (для тракторов «Беларус-310.3/310Р»)
70
Группа 30. Ось передняя
Подгруппа 3003. Ось передняя
(для тракторов «Беларус-310.3/310Р»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
30.2
310-3000030
1
Ось передняя (1-13, 27-30)
310-3001020
2
Цапфа со ступицей (14-26)
1
310-3001040
1
Рычаг правый
2
210-3001016
1
Ось передняя
3
4х25.019 ГОСТ 397-79
2
Шплинт
4
50-3001087
2
Гайка
5
70-3001102-А
2
Втулка
6
80-3001031
2
Шайба
7
80-3001018
2
Шайба
8
27 Л ОСТ 37.001.115-75
2
Шайба
9
310-3001050
1
Рычаг левый
10
80-3001032
4
Шайба
11
210-3001010
2
Кронштейн кулака
12
М16-6Н.6.019 ГОСТ 5915-70
4
Гайка
13
16 ОТ ОСТ 37.001.115-75
4
Шайба
14
4х36.019 ГОСТ 397-79
2
Шплинт
15
40-3103017
10
Гайка крепления диска колеса
16
М8-6gх16.88.35.019 ГОСТ 7796-70
8
Болт
17
8Т ОСТ 37.001.115-75
8
Шайба
18
210-3103013
2
Крышка
19
210-3103014
2
Прокладка
20
М16х1,5-6H.6.019 ГОСТ 5918-73
2
Гайка корончатая
21
210-3103016
2
Шайба упорная
22
7205А ГОСТ 27365-87
2
Подшипник
23
310-3103010
2
Ступица
24
7506А ГОСТ 27365-87
2
Подшипник
2.2-45х65-1
25
2
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
26
210-3001030
2
Цапфа с полуосью
060-068-46-2-2
27
2
Кольцо
ГОСТ 18829-73/ГОСТ 9833-73
28
М16-6gх80.88.35.019 ГОСТ 7795-70
4
Болт
29
80-2707123
2
Ось
30
50-3001052-А
2
Втулка
71
Рис.31.1. Колеса передние направляющие
Группа 31. Колеса и ступицы
Подгруппа 3101. Колеса передние направляющие.
(для тракторов «Беларус - 310.3/310Р»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
31.1
310-3101010
2
Колесо 6.50-16 (в сборе с шиной)
1
600-3101020
2
Колесо 4.5Ex16 (диск и обод)
2
2
Шина 6.50-16
3
40-3103017
8
Гайка крепления диска колеса
4
70-3104019-01
2
Гайка специальная
72
Рис.31.2. Колеса передние ведущие
Группа 31. Колеса и ступицы
Подгруппа 3101. Колеса передние ведущие
(для тракторов «Беларус - 320/320.3/321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
31.2
320-3101010
2
Колесо 7.50L-16 (в сборе с шиной)
1
600-3101020
2
Колесо 4.50Ex16 (диск и обод)
2
2
Шина 7.50L-16
320-3101015*
2
Колесо 210/80R16 (в сборе с шиной)
1
16-70-02
2
Колесо W7x16 (диск и обод)
2
2
Шина 210/80R16
3
40-3103017-01
8
Гайка крепления диска колеса
4
70-3104019-01
2
Гайка специальная
* дополнительная комплектация
(для тракторов «Беларус - 320Р»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
31.2
921-3101015
2
Колесо 265/70R16 (в сборе с шиной)
1
320-3107020
2
Колесо W8-16 (диск и обод)
2
2
Шина 265/70R16
3
40-3103017-01
8
Гайка крепления диска колеса
4
70-3104019-01
2
Гайка специальная
73
Рис.31.3. Колеса задние ведущие
Группа 31. Колеса и ступицы
Подгруппа 3107. Колеса задние ведущие
(для тракторов «Беларус - 310.3/320/320.3/321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
31.3
325-3107010*
2
Колесо 11.2-20 (в сборе с шиной)
1
325-3107020
2
Колесо W9x20 (диск и обод)
2
2
Шина 11.2-20
320-3107010-01
2
Колесо с шиной 12.4L-16
1
320-3107020
2
Колесо W8x16 (диск и обод)
2
2
Шина 12.4L-16
3
70-3104019-01
2
Гайка специальная
4
40-3103017-01
8
Гайка крепления диска колеса
* - дополнительная комплектация
74
Рис.31.4. Колеса задние ведущие
Группа 31. Колеса и ступицы
Подгруппа 3107. Колеса задние ведущие
(для тракторов «Беларус - 310Р/320Р»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
31.4
822-3101010-01
2
Колесо 360/70R24 (в сборе с шиной)
W12-24-3101020-02
2
Колесо W12x24 (1,2,3,4,5)
1
W12-24-3101035
2
Обод W12x24 с кронштейнами
2
W12-24-3101017
2
Диск
3
52-2301065
12
Шайба
4
1221-3101011
12
Болт
5
1221-3101013
12
Гайка
М16x1.5-6H.10.019 ГОСТ 5915-70
6
2
Шина 360/70R24
7
70-3104019-01
2
Гайка специальная
8
40-3103017
14
Гайка крепления диска колеса
75

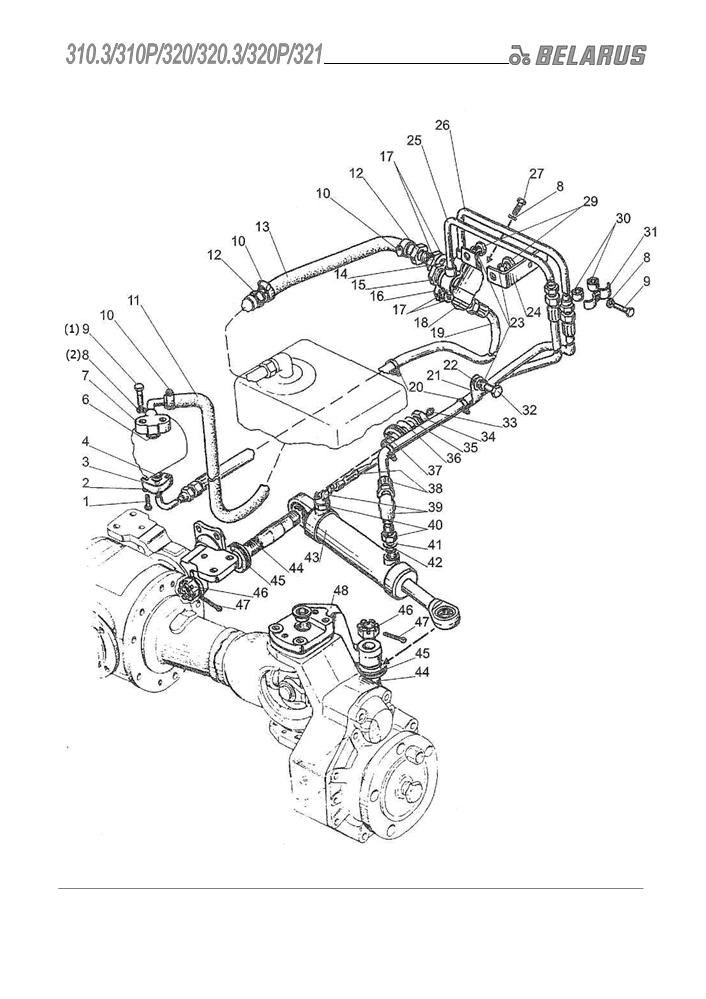

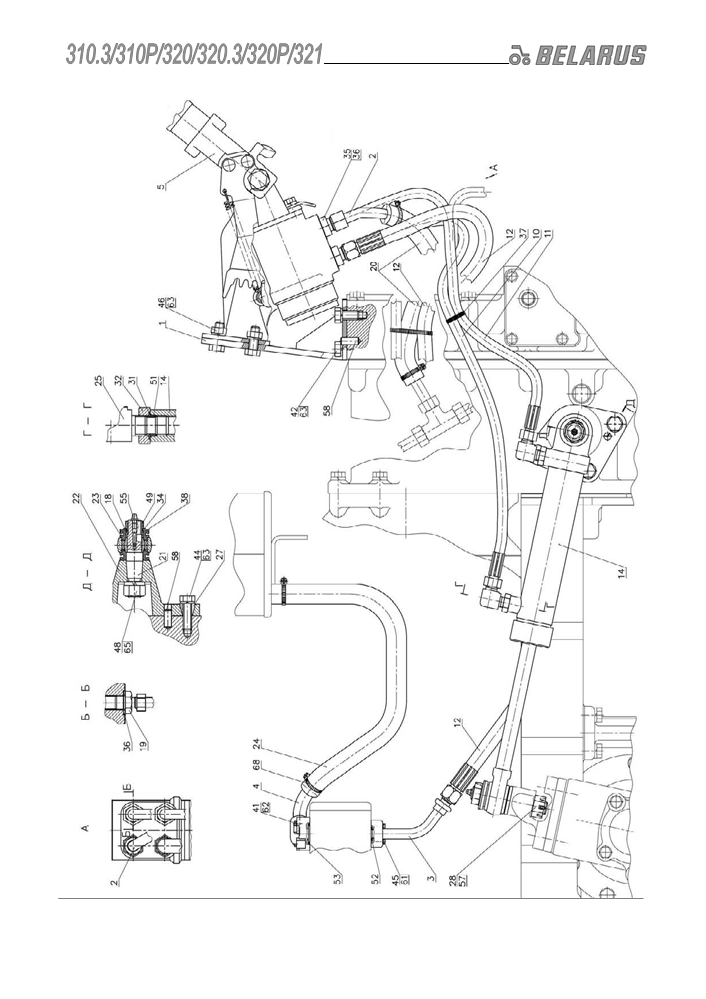

Рис.34.1. Управление рулевое гидрообъемное
76
Группа 34. Управление рулевое
Подгруппа 3400. Управление рулевое гидрообъемное
Кол-во
№ рис
№ поз
№ узла или детали
Наименование
34.1
325-3400010
1
-
-
-
Управление рулевое
310-3400010
-
1
-
-
310Р-3400010
-
-
1
-
320Р-3400010
-
-
-
1
1
М6-6gх30.88.35.019 ГОСТ 7798-70
6
4
4
4
Болт
2
6Т ОСТ 37.001.115-75
6
4
4
4
Шайба
3
320-3407010-Б
1
1
1
1
Маслопровод
нагнетательный
4
021-025-25-1-4
1
-
-
-
Кольцо
ГОСТ 18829-73/9833-73
014-018-25-2-2
-
1
1
1
Кольцо
ГОСТ 18829-73/9833-73
6
024-028-25-1-4
1
1
1
1
Кольцо
ГОСТ 18829-73/9833-73
7
320-3407045-Б
1
1
1
1
Маслопровод всасывающий
8
8Т ОСТ 37.001.115-75
1
3
2
2
Шайба
9
М8-6gх35.88.35.019 ГОСТ 7796-70
1
3
2
2
Болт
10
"НОРМА" TORRO 16-25/9-C6W
4
4
4
2
Хомут
11
320-3407005
1
1
1
1
Шланг Рукав 18x26,5-6,3
ГОСТ 10362-76 L=(430±2)мм
12
225-3407020
2
2
-
-
Патрубок сливной
13
320-3407002
1
1
-
-
Шланг Рукав 14х23-16
ГОСТ10362-76 L=(480±2)мм
215-3407051
-
-
1
1
Шланг
215-3407050
-
-
-
-
Маслопровод сливной
14
Ф80-3407134
1
1
1
1
Штуцер
15
85-3407105
3
3
1
1
Болт
215-3407001
-
-
2
2
Штуцер
16
220Г-3408100
1
1
-
-
Угольник поворотный
С80-4607380
-
-
1
1
Труба
17
Ф80-3407157
7
7
5
5
Шайба
18
OSPC 50 ON 150-1149 или
1
1
1
1
Насос-дозатор
SUB 50-90-150-1 или
LAGC 50-10/150-90M01-100S
19
Н.036.83.090
1
1
1
1
Рукав высокого давления
ф12,5х2 армир. (L=1035 мм)
20
80-3723045-01
3
3
5
4
Манжета
21
70-4802043
1
2
2
-
Кляммер
22
С 12.01.019 ГОСТ 11371-78
1
2
2
-
Шайба
23
12 ОТ ОСТ 37.001.115-75
5
6
9
7
Шайба
24
225-3407004
1
1
-
-
Кронштейн
215-3405010
-
-
1
1
25
225-3407030-01
1
1
-
-
Маслопровод цилиндра
26
225-3407030
1
1
-
-
Маслопровод цилиндра
27
М8-6gх35.88.35.019 ГОСТ 7796-70
1
3
2
2
Болт
29
М12-6Н.6.019 ГОСТ 5915-70
4
4
4
4
Гайка
М12-6gх30.88.35.019 ГОСТ 7796-70
-
-
3
3
Болт
30
70-3506027
2
2
-
-
Втулка
77
Рис.34.1. Управление рулевое гидрообъемное
78
Группа 34. Управление рулевое
Подгруппа 3400. Управление рулевое гидрообъемное
Кол-во
№ рис
№ поз
№ узла или детали
Наименование
34.1
31
70-3407146
1
1
-
-
Планка
32
М12-6gх20.88.35.019
1
2
2
-
Болт
ГОСТ 7796-70
33
1.1.Ц9.хр ГОСТ 19853-74
2
-
-
2
Масленка
4х36.019 ГОСТ 397-79
-
-
-
2
Шплинт
34
М20х1,5-6Н.04.019 ГОСТ
2
-
-
2
Гайка
15522-70
М16-6H.04.019 ГОСТ 5919-73
-
-
-
1
35
Ф80-3405103
2
-
-
2
Шайба стопорная
А61.01.601
-
-
-
-
Шайба
36
85-3401176-01
2
-
-
2
Шайба
3,2х25.019 ГОСТ 397-79
-
-
-
-
Шплинт
37
210-3000023
2
-
-
2
Втулка
38
952-3407100
2
2
-
-
Рукав высокого давления ф8х1
армир. (L=750 мм)
952-3407100-04
-
-
-
-
Рукав высокого давления ф8х1
армир. (L=590 мм)
952-3407100-10
-
-
2
2
Рукав высокого давления ф8х1
армир. (L=950 мм)
39
320-4607171
2
2
2
2
Угольник ввертный
40
082-4607124
2
2
2
2
Гайка
41
082-4607118
2
2
2
2
Шайба
42
011-015-25-2-4
2
2
2
2
Кольцо
ГОСТ 18829-73/9833-73
43
Ц40x160.010
1
-
-
1
Гидроцилиндр
44
220-3000021-Б
2
-
-
2
Палец
220Г-3405001
-
-
-
-
Палец
45
320-3407004
4
-
-
2
Втулка
46
70-3003032
2
-
-
2
Гайка
47
4х36.019 ГОСТ 397-79
2
-
-
2
Шплинт
48
220-2301036-Б
1
-
-
1
Рычаг
79
Рис.34.2. Управление рулевое гидрообъемное (для тракторов «Беларус-321»)
80
Группа 34. Управление рулевое
Подгруппа 3400. Управление рулевое гидрообъемное
(для тракторов «Беларус-321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
34.2
321-3400010
Управление рулевое гидрообьемное
1
215-3405010
1
Кронштейн
2
225-3407020
1
Патрубок сливной
3
320-3407010-Б
1
Маслопровод нагнетательный
4
320-3407045-Б
1
Маслопровод всасывающий
5
320-3401150-01
1
Колонка рулевая
10
952-3407100
1
Рукав высокого давления ф8х1армир.
952-3407100-04
1
Рукав высокого давления ф8х1
11
армирован. L= ( 590±2) мм
Н.036.83.090
Рукав высокого давления ф12,5х2
12
1
армиров. L=(1035±2) мм
Ц40х160.010-01 или
Гидроцилиндр
14
1
Ц40х160.010-А-01
18
210-3000023
2
Втулка
19
215-3407001
2
Штуцер
20
215-3407051-01
1
Шланг
21
220-3000021-Б
2
Палец
22
320-3405002
1
Кронштейн
23
320-3407004
4
Втулка
320-3407005
Шланг Рукав 18x26,5-6,3
24
1
ГОСТ 10362-76 L=(430 ±2 ) мм
25
320-4607171
2
Угольник ввертной
27
72-2308009
3
Втулка
28
70-3003032
1
Гайка
31
082-4607118
2
Шайба
32
082-4607124
2
Гайка
34
Ф80-3405103
2
Шайба стопорная
35
Ф80-3407134
2
Штуцер
36
Ф80-3407157
4
Шайба
37
80-3723045-01
2
Манжета
38
85-3401176-01
2
Шайба
41
М8-6gх35.88.35.019 ГОСТ 7796-70
2
Болт
42
М12-6gх25.88.35.019 ГОСТ 7796-70
3
Болт
44
М12-6gх40.88.35.019 ГОСТ 7796-70
3
Болт
45
М6-6gх30.88.35.019 ГОСТ 7798-70
4
Болт
46
М12-6Н.6.019 ГОСТ 5915-70
4
Гайка
48
М18-6Н.6.019 ГОСТ 5915-70
1
Гайка
49
М20х1,5-6Н.04.019 ГОСТ 15522-70
2
Гайка
011-015-25-2-4
Кольцо
51
2
ГОСТ 18829-73/ГОСТ 9833-73
014-018-25-2-2
Кольцо
52
1
ГОСТ 18829-73/ГОСТ 9833-73
024-028-25-1-4
Кольцо
53
1
ГОСТ 18829-73/ГОСТ 9833-73
55
1.1.Ц9.хр ГОСТ 19853-74
2
Масленка
57
4х36.019 ГОСТ 397-79
1
Шплинт
58
2.10х25 ГОСТ 3128-70
1
Штифт
61
6Т ОСТ 37.001.115-75
4
Шайба
62
8Т ОСТ 37.001.115-75
2
Шайба
63
12 ОТ ОСТ 37.001.115-75
10
Шайба
65
18 ОТ ОСТ 37.001.115-75
1
Шайба
68
"НОРМА" TORRO 16-25/9-C6W
4
Хомут
81

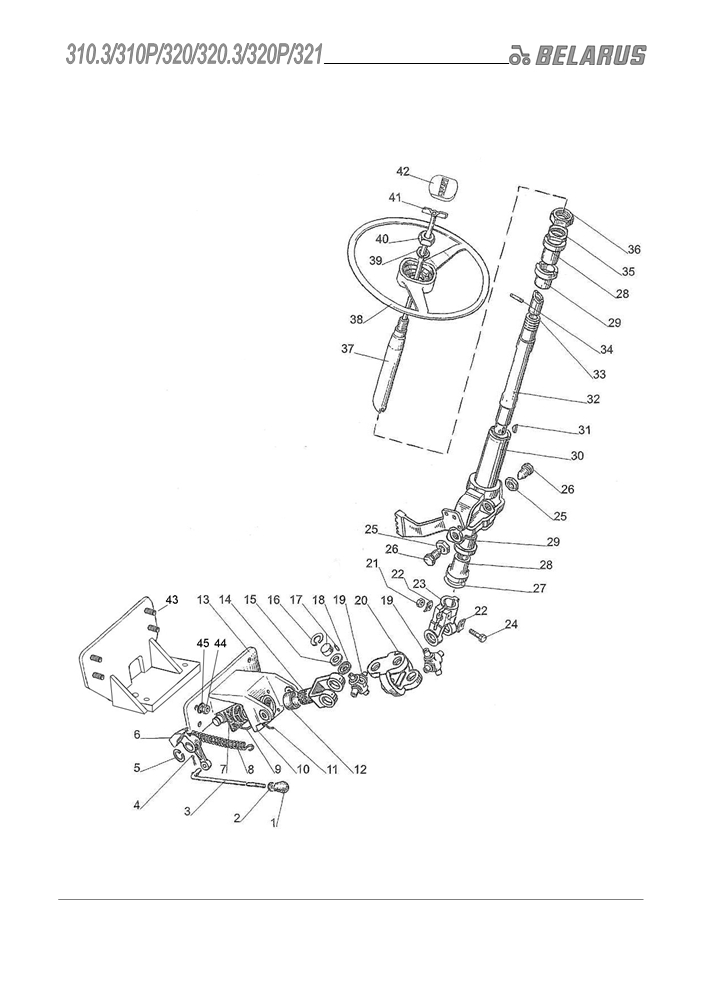

Рис.34.3. Колонка рулевая
82
Группа 34. Рулевое управление
Подгруппа 3401. Привод рулевого механизма
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
34.3
320-3401010
1
Колонка рулевая
85-3401150
1
Кардан (14-20, 23)
1
70-4803060
1
Рукоятка
2
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
3
220-3503026-02
1
Тяга
4
3,2х18.019 ГОСТ 397-79
1
Шплинт
5
С18 ГОСТ 13940-86
1
Кольцо
6
85-3401014-01
1
Фиксатор
7
85-3401017-Б
1
Заглушка
8
50-1310158-Б
1
Пружина
9
С20 ГОСТ 13940-86
1
Кольцо
10
85-3401019
1
Шайба
11
1,6-О-С ГОСТ 3282-74
1
Проволока, L=250mm
12
85-3401016
1
Втулка
13
320-3401120
1
Кронштейн
14
85-3401156
1
Вилка
15
50-3401064
8
Сальник
16
С19 ГОСТ 13943-86
8
Кольцо
17
904700 УС17 ТУ 37.006.065-90
8
Подшипник
18
50-3401063
8
Обойма
19
50-3401062
2
Крестовина
20
85-3401067
1
Вилка
21
М10-6Н.6.019 ГОСТ 5915-70
1
Гайка
22
80-3401013
2
Шайба
23
50-3401061-A
1
Вилка
24
М10-6gх45.109.40Х.019 ГОСТ 7796-70
1
Болт
25
М20х1,5-6Н.04.019 ГОСТ 15522-70
2
Гайка
26
80-3401089
2
Винт
27
600-3401012
1
Шайба
28
70-3401076
2
Втулка
29
70-3401077-Б
2
Амортизатор
30
682-3401080
1
Труба
31
СШ-510
1
Шпонка 5х10
32
320-3401055
1
Вал
33
70-3401054-Б
1
Хвостовик
34
ШЦК 8х36
1
Штифт
35
70-3401078
1
Гайка
36
70-3401079
1
Контргайка
37
70-3401074-Б-01
1
Вал рулевой
38
80-3402015
1
Колесо рулевое
39
16 ОТ ОСТ 37.001.115-75
1
Шайба
40
М16х1,5-6Н.6.019 ГОСТ 5915-70
1
Гайка
41
530-3401140-Б
1
Зажим
42
80-3401082
1
Крышка
43
215-3405010 *
1
Кронштейн
44
М12-6Н.6.019 ГОСТ 5915-70*
4
Гайка
45
12 ОТ ОСТ 37.001.115-75*
4
Шайба
* Для тракторов «Беларус - 310Р/320Р/321»
83

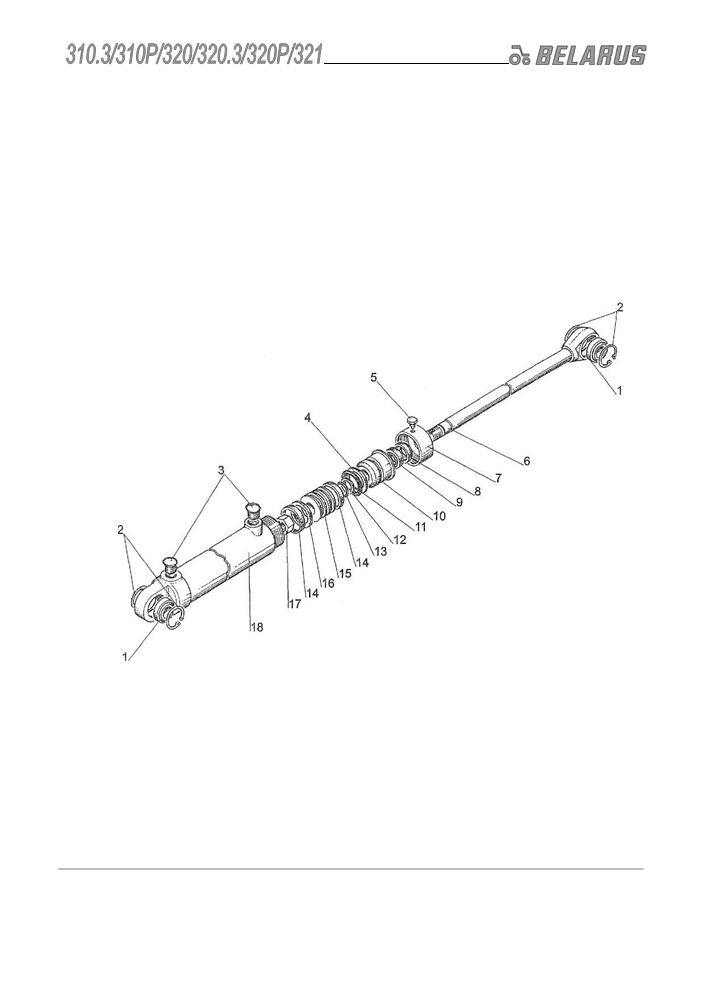

Рис.34.4. Цилиндр Ц40х160
84















содержание   ..  3  4  5  6   ..
