БЕЛАРУС 310.3/310Р/ 320/320.3/ 320Р/321: КАТАЛОГ ЗАПЧАСТЕЙ - часть 3

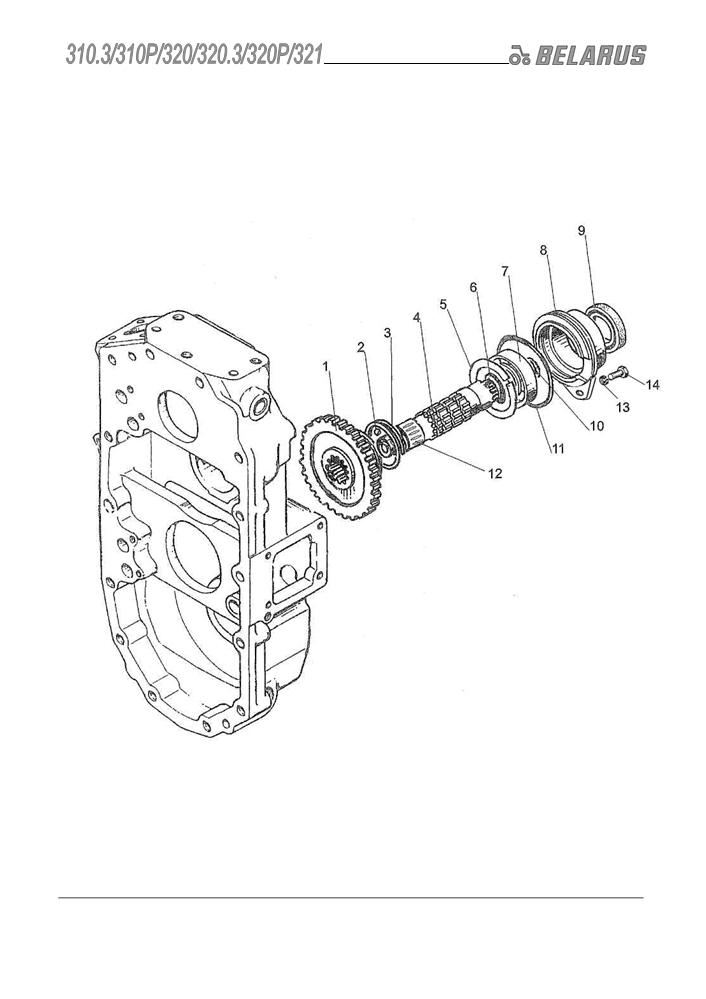

Рис.17.4. Вал привода BOM
34
Группа 17. Коробка передач
Подгруппа 1701. Вал привода ВОМ.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
17.4
320-1701230
1
Стакан (4-11)
220-1701130
1
Шестерня(1-3)
1
220-1701224
1
Шестерня
2
7,938-100 ГОСТ 3722-81
2
Шарик
3
А61.03.002
1
Кольцо
4
220-1701222
1
Вал
5
С62 ГОСТ 13943-86
1
Кольцо
6
С35 ГОСТ 13940-86
1
Кольцо
7
107 ГОСТ 8338-75
1
Подшипник
8
320-1701226
1
Стакан
9
2.2-38х58-1
1
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
10
320-1701267
1
Заглушка
11
080-088-46-2-4 ГОСТ 18829-73/9833-73
1
Кольцо
12
3КК28х33х27Е ГОСТ 24310-80
1
Подшипник
13
8Т ОСТ 37.001.115-75
1
Шайба
14
М8-6gх25.88.35.019 ГОСТ 7796-70
1
Болт
35

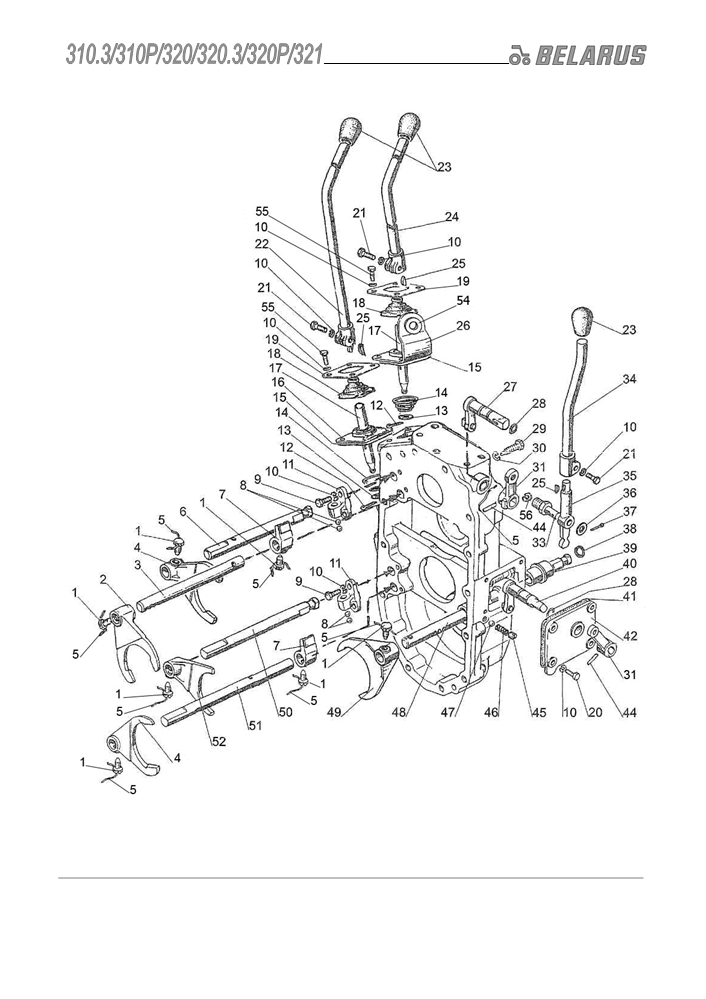

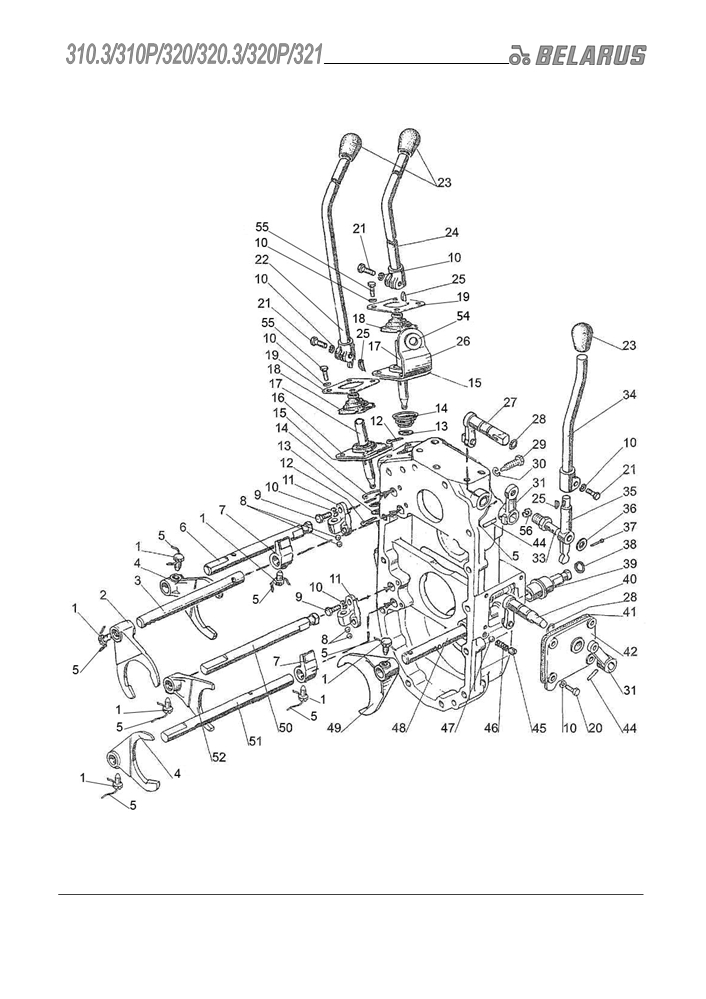

Рис.17.5. Механизм управления коробкой передач
36
Группа 17. Коробка передач
Подгруппа 1702. Механизм управления коробкой передач.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
17.5
220-1702060
1
Рычаг (12-14, 16, 17)
220-1702100
1
Крышка (28, 31, 40, 42, 44)
220-1702340
1
Рычаг (12-14, 17, 26, 54)
1
220-1702061
7
Болт
2
220-1702029
1
Вилка
3
220-1702036
1
Поводок
4
220-1702028
2
Вилка
5
1,6-О-С ГОСТ 3282-74
8
Проволока, L=180мм
6
220-1702035
1
Поводок
7
220-1702080
2
Поводок
8
10,0-60 ГОСТ 3722-81
4
Шарик
9
4М8-6gх20.88.35.019 ГОСТ 7796-70
4
Болт
10
8Т ОСТ 37.001.115-75
15
Шайба
11
220-1702059-A
2
Корпус
12
3,2х18.019 ГОСТ 397-79
2
Шплинт
13
С 12.01.019 ГОСТ 6958-78
2
Шайба
14
220-1702324
2
Пружина
15
220-1702055-А
2
Прокладка
16
220-1702054
1
Пластина
17
220-1702050
2
Рычаг
18
220-1702067
2
Чехол
19
220-1702052
2
Планка
20
М8-6gх25.88.35.019 ГОСТ 7796-70
4
Болт
21
М8-6gх30.88.35.019 ГОСТ 7796-70
3
Болт
215-1702300 *
22
220-1702300
1
Рычаг
321-1702300 **
А61.01.014
3
23
А61.01.014 *
1
Рукоятка
70-3401093 *
2
215-1702330 *
24
220-1702330
1
Рычаг
321-1702330 **
25
3х5 ГОСТ 24071-97
3
Шпонка
26
220-1702328
1
Кронштейн
27
220-1702350
1
Рычаг
28
013-017-25-1-4 ГОСТ 18829-73/9833-73
2
Кольцо
29
220-1702056-Б
1
Винт
30
36-1104788
1
Шайба
31
220-1702046
2
Рычаг
33
220-3503023
1
Ось
34
220-1702310
1
Рычаг
35
220-1702322
1
Рычаг
36
С 12.01.019 ГОСТ 11371-78
1
Шайба
37
4х22.019 ГОСТ 397-79
1
Шплинт
38
011-015-25-2-4 ГОСТ 18829-73/9833-73
1
Кольцо
39
220-1702065
1
Втулка
40
220-1702350-01
1
Рычаг
41
220-1702066-Б
1
Прокладка
42
220-1702058-А-01
1
Крышка
44
70-4202431
2
Штифт
45
220-1702201
1
Винт
46
220-1702325
1
Пружина
* Для тракторов «Беларус - 321»
** Для тракторов «Беларус - 310Р/320Р»
37
Рис.17.5. Механизм управления коробкой передач
38
Группа 17. Коробка передач
Подгруппа 1702. Механизм управления коробкой передач.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
17.5
47
7,938-100 ГОСТ 3722-81
1
Шарик
48
220-1702071-Б
1
Поводок
49
220-1702031
1
Вилка
50
220-1702037
1
Поводок
51
220-1702041
1
Поводок
52
220-1702027
1
Вилка
54
220-1702327
1
Втулка
55
М8-6gх20.88.35.019 ГОСТ 7796-70
8
Болт
56
12ОТ ОСТ 37.001.115-75
1
Шайба
39

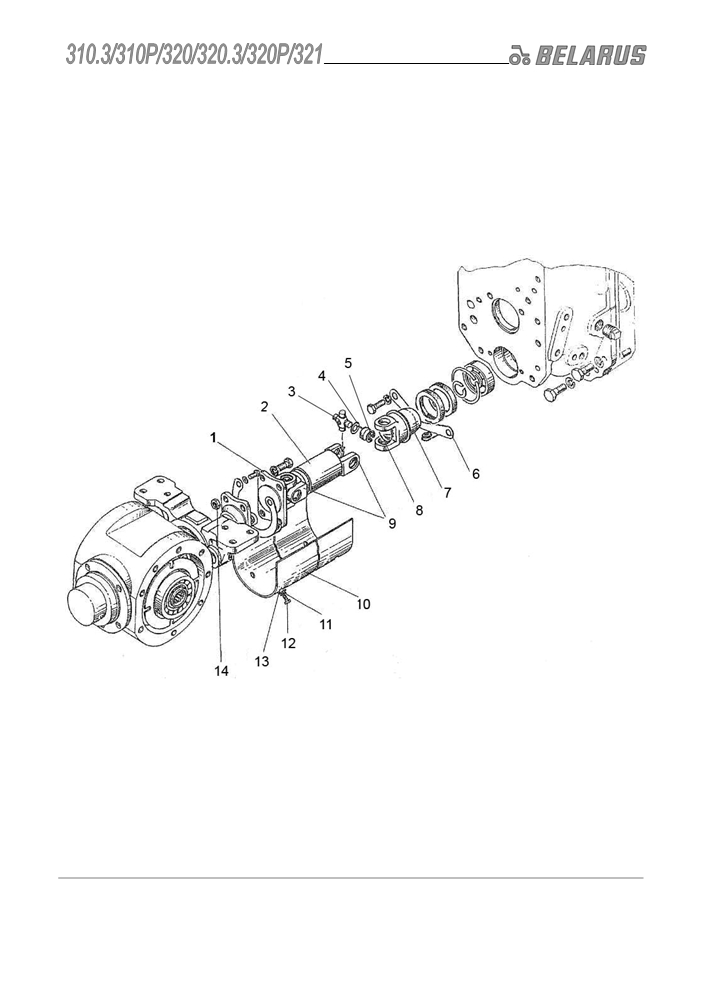

Рис.22.1. Привод карданный
40
Группа 22. Привод карданный
Подгруппа 2202. Привод карданный
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
22.1
320Р-2302010-А
1
Привод карданный
1
320Р-2302023
1
Фланец
2
320Р-2302018-20
1
Труба
Крестовина (с сальниками и
3
2121-2201026
2
масленкой)
4
400-2201043
8
Кольцо
5
704902К6УС10
8
Подшипник
6
220-2302050
1
Кронштейн
7
320Р-2302021
1
Вилка скользящая
8
32 ОСТ 37.001.173-75
1
Заглушка
9
320Р-2302022
2
Вилка приварная
10
220-2302003
1
Кожух
11
6Т ОСТ 37.001.115-75
4
Шайба
12
М6-6gх16.88.35.019 ГОСТ 7796-70
4
Болт
13
С 6.01.019 ГОСТ 11371-78
4
Шайба
14
М10-8 DIN EN ISO 10511-98
4
Гайка
41

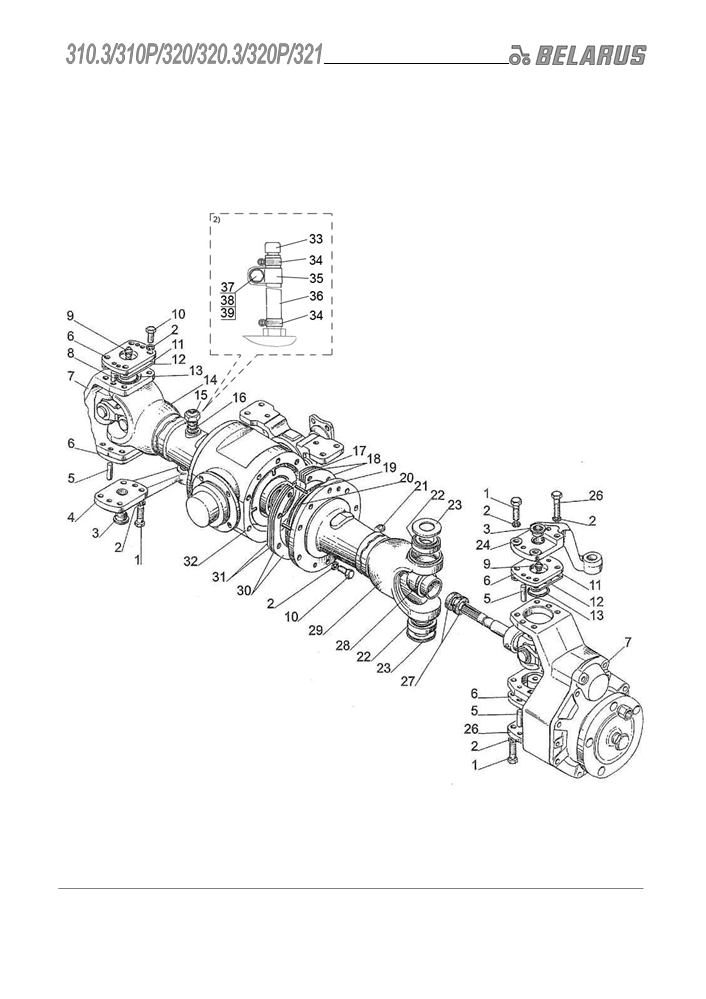

Рис.23.1. Передний ведущий мост. Корпус и рукава переднего ведущего моста
42
Группа 23. Передний ведущий мост
Подгруппа 2300, 2301. Передний ведущий мост. Корпус и рукава переднего
ведущего моста
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
23.1
220-2300010-02 1,2)
1
Мост передний в сборе
220-2300010-03 3)
1
М12-6gх45.88.35.019 ГОСТ 7796-70
12
Болт
2
12 ОТ ОСТ 37.001.115-75
32
Шайба
3
220-2301003
3
Заглушка
4
220-2301038-A-01
1
Рычаг
5
10х40 ГОСТ 3128-70
6
Штифт
6
220-2305001
4
Палец подвески
7
320-2308030
2
Редуктор
8
2.10х25 ГОСТ 3128-70
2
Штифт
9
1.1.Ц9.хр ГОСТ 19853-74
4
Масленка
10
М12-6gх30.88.35.019 ГОСТ 7796-70
20
Болт
11
220-2305004
8
Прокладка
12
220-2305004-01
8
Прокладка
13
042-050-46-2-4 ГОСТ 18829-73/9833-73
4
Кольцо
220-2301004-01 1,2)
14
1
Рукав
220-2301006-01 3)
Н.036.77.000 1,3)
1
Сапун
15
320Р-2301030 2)
1
Сапун (33-39)
16
017-021-25-2-2 ГОСТ 18829-73/9833-73
1
Кольцо
17
220-2301013-01
8
Прокладка регулировочная
18
220-2301013
8
Прокладка регулировочная
19
А.8х45.65Г ГОСТ 14229-93
4
Штифт
20
165-170-36-2-4 ГОСТ 18829-73/9833-73
2
Кольцо
21
2-кг 3/8" СЧ15.М6
1
Пробка
22
7206А ГОСТ 27365-87
5
Подшипник
23
220-2305008
4
Крышка
24
220-2301036-Б
1
Рычаг
25
М12-6gх55.88.35.019 ГОСТ 7795-70
2
Болт
26
220-2301038-A
1
Рычаг
27
2.2-25х42-1
4
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
28
220-2301025-Б
1
Обойма
220-2301004 1,2)
29
1
Рукав
220-2301006 3)
30
220-2301012
8
Прокладка регулировочная
31
220-2301012-01
8
Прокладка регулировочная
32
220-2301001
1
Корпус
33
СУ 1/8"-А 2)
1
Сапун
34
"НОРМА" TORRO 12-20/9-C6W 2)
2
Хомут
35
70-4802043 2)
1
Кляммер
36
320Р-2301031 2)
1
Шланг.Рукав10x17,5-15
ГОСТ10362-76 L=(260±2) мм
37
М12-6gх20.88.35.019 ГОСТ 7796-70 2)
1
Болт
38
С 12.01.019 ГОСТ 11371-78 2)
1
Шайба
39
12 ОТ ОСТ 37.001.115-75 2)
1
Шайба
1) Для тракторов «Беларус-320/320.3»
2) Для тракторов «Беларус-320Р»
3) Для тракторов «Беларус-321»
43

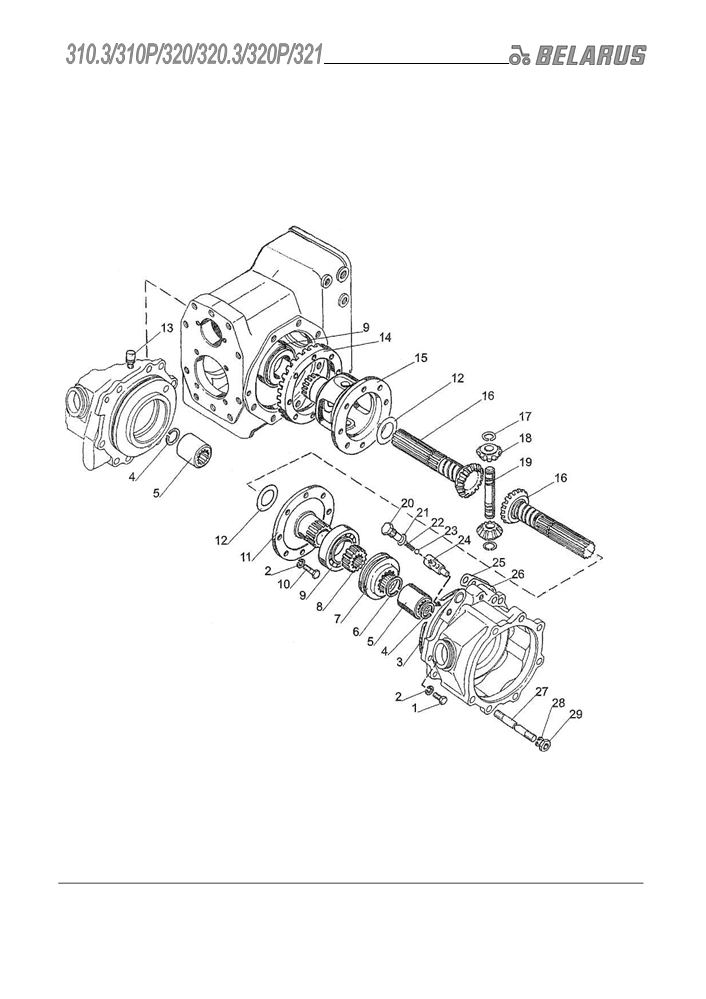

Рис.23.2. Дифференциал, главная передача переднего ведущего моста
44
Группа 23. Передний ведущий мост
Подгруппа 2303, 2402. Дифференциал, главная передача переднего ведущего
моста
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
23.2
52-2302025-А
1
Обойма (19, 20)
220-2303030
1
Дифференциал (24-38)
220-2800130 *
1
Кронштейн (11-15)
220-2800120-01 **
320-2402050-01
1
Шестерня ведущая (5) и ведомая
(26) в комплекте
1
М10-6gх25.88.35.019 ГОСТ 7796-70
5
Болт
2
10 ОТ ОСТ 37.001.115-75
5
Шайба
3
220-2301037
1
Фланец
4
220-2301039
1
Прокладка
5
320-2402017-01
1
Вал-шестерня
6
320-2402027
5
Прокладка
7
320-2402027-01
5
Прокладка
8
320-2402027-02
5
Прокладка
9
7306А ГОСТ 27365-87
1
Подшипник
10
220-2301001
1
Корпус
11
220-2800022
1
Втулка
12
220-2800131 *
1
Кронштейн
220-2800121 **
13
220-2302061
1
Кронштейн
14
8Т ОСТ 37.001.115-75
2
Шайба
15
М8-6gх16.88.35.019 ГОСТ 7796-70
2
Болт
16
220-2402024
1
Втулка
17
7206А ГОСТ 27365-87
1
Подшипник
18
320-2402029
1
Кольцо маслосгонное
19
2.2-38х58-1
1
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
20
52-2302017-A
1
Обойма
21
220-2302001
1
Фланец
22
320-2402028
1
Гайка
23
2-кг 3/8" СЧ15.М6
1
Пробка
24
220-2303031
1
Фланец
25
220-2303038
2
Заглушка
26
320-2402060-01
1
Колесо зубчатое
27
220-2303036
2
Муфта дифференциала
28
7,938-100 ГОСТ 3722-81
2
Шарик
29
86-1803072
2
Пружина
30
220-2303034
2
Собачка
31
220-2303032
1
Фланец
32
220-2303033
2
Эксцентрик
33
220-2303037
1
Диск
34
7510А ГОСТ 27365-87
2
Подшипник
35
М12-6gх65.88.35.019 ГОСТ 7795-70
4
Болт
36
220-2303039
2
Шайба
37
50-1601352
2
Штифт установочный
38
430027-01
8
Болт М10х1х25
39
2.10х25 ГОСТ 3128-70
4
Штифт
40
М12-6gх40.88.35.019 ГОСТ 7796-70
8
Болт
41
12 ОТ ОСТ 37.001.115-75
8
Шайба
42
220-2800120
1
Кронштейн
* Для тракторов «Беларус-320/320.3/320Р»
** Для тракторов «Беларус-321»
45

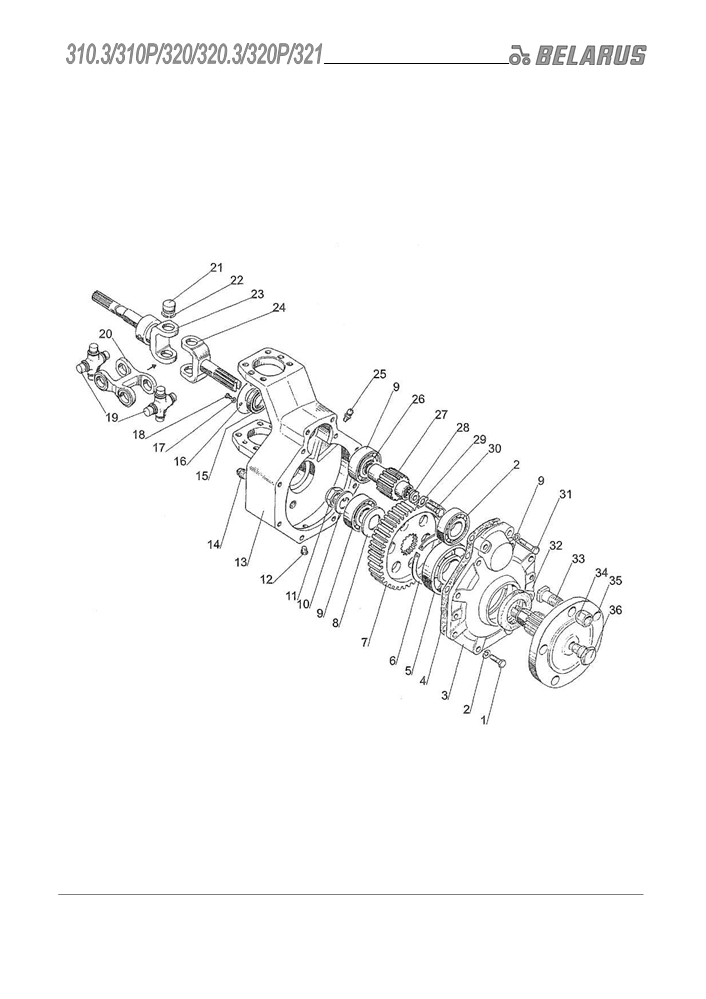

Рис.23.3. Редуктор конечной передачи переднего ведущего моста
46
Группа 23. Передний ведущий мост
Подгруппа 2308. Редуктор конечной передачи переднего ведущего
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
23.3
320-2308030*
2
Редуктор (1-36)
320-2308030-01**
220-2304030*
2
Шарнир сдвоенный (19-24)
220-2304030-01**
1
М10-6gх30.88.35.019 ГОСТ 7796-70
8
Болт
2
10 ОТ ОСТ 37.001.115-75
10
Шайба
3
320-2407012
1
Крышка
4
220-2407028
1
Прокладка
5
310А ГОСТ 8338-75
1
Подшипник
6
2С110 ГОСТ 13941-86
1
Кольцо
7
320-2308026
1
Шестерня
8
80-1701306
1
Шайба
9
12507КМ ГОСТ 8328-75
3
Подшипник
10
50-3103018
1
Шайба
11
52-1802128
1
Гайка
12
КГ 1/8".А12.019
1
Пробка
220-2308031*
13
1
Корпус
220-2308031-01**
14
ПК КГ 3/8"
1
Пробка
15
1.2-35х58-1 ГОСТ 8752-79
1
Манжета
16
220-2308021
1
Грязевик
17
6Т ОСТ 37.001.115-75
4
Шайба
18
В.М6-6gх10.58.019 ГОСТ 17473-80
4
Винт
19
412-2201026-02
2
Крестовина
20
20-2303013-01
1
Вилка
21
412-2201033-02
8
Подшипник
22
400-2201043
8
Кольцо стопорное
220-2304036*
23
1
Вилка
220-2304036-01**
24
220-2304031
1
Вилка
25
СУ 1/8"-А
1
Сапун
26
025-030-30-1-4
1
Кольцо
ГОСТ 18829-73/ГОСТ 9833-73
27
320-2308018
1
Шестерня
28
320-2308016
1
Шайба
29
220-2308017
1
Пластина фиксирующая
30
М10-6gх35.88.35.019 ГОСТ 7796-70
1
Болт
31
М10-6gх40.88.35.019 ГОСТ 7796-70
2
Болт
32
2.2-60х85-1
1
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
33
40-3103016-01
5
Болт
34
40-3103017-01
5
Гайка крепления диска колеса
35
320-2407030
1
Фланец
36
50-1002318-Б
1
Рым-болт
* Для тракторов «Беларус-320/320.3/320Р»
** Для тракторов «Беларус-321»
47
Рис.24.1. Корпус заднего моста
48
Группа 24. Задний мост
Подгруппа 2401. Корпус заднего моста. Мост задний.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
24.1
320-2402020-A
Стакан (7-15, 18,21-25)
422-2402020 *
220-2402030
Вал (3-6)
1
82-2301074
1
Пробка
2
220-2402018
1
Втулка
3
2.8х20 ГОСТ 3128-70
1
Штифт
4
220-2402037
1
Вал
5
220-2402036
1
Муфта
6
С25 ГОСТ 13940-86
1
Кольцо
7
320-2402028
1
Гайка
8
М6-6gх20.88.35.019 ГОСТ 7798-70
2
Болт
9
6Т ОСТ 37.001.115-75
2
Шайба
10
320-2402026-А
1
Фланец
11
1.2-35х58-1 ГОСТ 8752-79
1
Манжета
12
220-2402022-Б
1
Крышка
13
220-2402023
1
Прокладка
14
320-2402029
1
Кольцо маслоотгонное
15
7606АУ ГОСТ 27365-87
2
Подшипник
6-27606А ГОСТ 27365-87 *
16
М10-6gх30.88.35.019 ГОСТ 7796-70
4
Болт
17
10 ОТ ОСТ 37.001.115-75
4
Шайба
18
320-2402021
1
Стакан
19
220-2402013
12
Прокладка
20
220-2402013-01
12
Прокладка
21
320-2402027
1-5
Прокладка
22
320-2402027-01
1-5
Прокладка
23
320-2402027-02
1-5
Прокладка
24
320-2402024
1
Втулка
25
320-2402017
Вал-шестерня
(совместно с 320-2402060) **
1
422-2402017 *
Вал-шестерня
(совместно с 422-2403012) **
26
085-090-30-1-4 ГОСТ 18829-73/ 9833-73
1
Кольцо
27
ПК КГ 3/4"
1
Пробка
28
220-2401011 или
1
Корпус
322-2401011-02
322-2401011-03*
29
2.10х25 ГОСТ 3128-70
2
Штифт
30
12 ОТ ОСТ 37.001.115-75
8
Шайба
31
М12-6gх35.88.35.019 ГОСТ 7796-70
4
Болт
32
М12-6gх65.88.35.019 ГОСТ 7795-70
4
Болт
33
220-2401015
1
Корпус
* Для тракторов «Беларус - 310Р/320Р»
** В запасные части поставляются только в сборе
49
Рис.24.2. Дифференциал (для тракторов «Беларус - 310.3/320/320.3/321»)
50
содержание .. 1 2 3 4 ..
