БЕЛАРУС 310.3/310Р/ 320/320.3/ 320Р/321: КАТАЛОГ ЗАПЧАСТЕЙ - часть 4
Группа 24. Задний мост
Подгруппа 2403. Дифференциал
(для тракторов «Беларус - 310.3/320/320.3/321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
24.2
320-2403010
1
Дифференциал (2,10-12, 14-19)
1
М10-6gх30.88.35.019 ГОСТ 7796-70
4
Болт
2
10 ОТ ОСТ 37.001.115-75
12
Шайба
3
165-170-36-2-4 ГОСТ 18829-73/9833-73
2
Кольцо
4
С30 ГОСТ 13941-86
2
Кольцо
5
320-2403018
2
Втулка
6
С35 ГОСТ 13940-86
1
Кольцо
7
320-2409011
1
Муфта включения
8
320-2409012
1
Ступица
9
7510А ГОСТ 27365-87
2
Подшипник
10
52-2203012
8
Болт
11
320-2403012
1
Крышка
12
320-2403017
2
Шайба опорная *
320-2403017-01
320-2403017-02
320-2403017-03
320-2403017-04
13
СУ-1/8"-A
1
Сапун
14
320-2402060 **
1
Колесо зубчатое
(совместно с 320-2402017)
15
320-2403011
1
Корпус
16
320-2403013
2
Шестерня полуосевая
17
С16 ГОСТ 13940-86
2
Кольцо
18
320-2403014
2
Сателлит
19
320-2403016
1
Ось
20
220-2409016
1
Стакан
21
Д18-055-A
1
Кольцо уплотнительное
22
05-1701375-A
1
Пружина
23
7,938-100 ГОСТ 3722-81
1
Шарик
24
220-2409017
1
Валик
25
220-2401013
12
Прокладка *
26
220-2401013-01
12
Прокладка *
27
220-2407052
14
Шпилька
28
12 ОТ ОСТ 37.001.115-75
14
Шайба
29
М12-6Н.6.019 ГОСТ 5915-70
14
Гайка
*
Подбирается при регулировке.
**
В запасные части поставляются только в сборе.
51

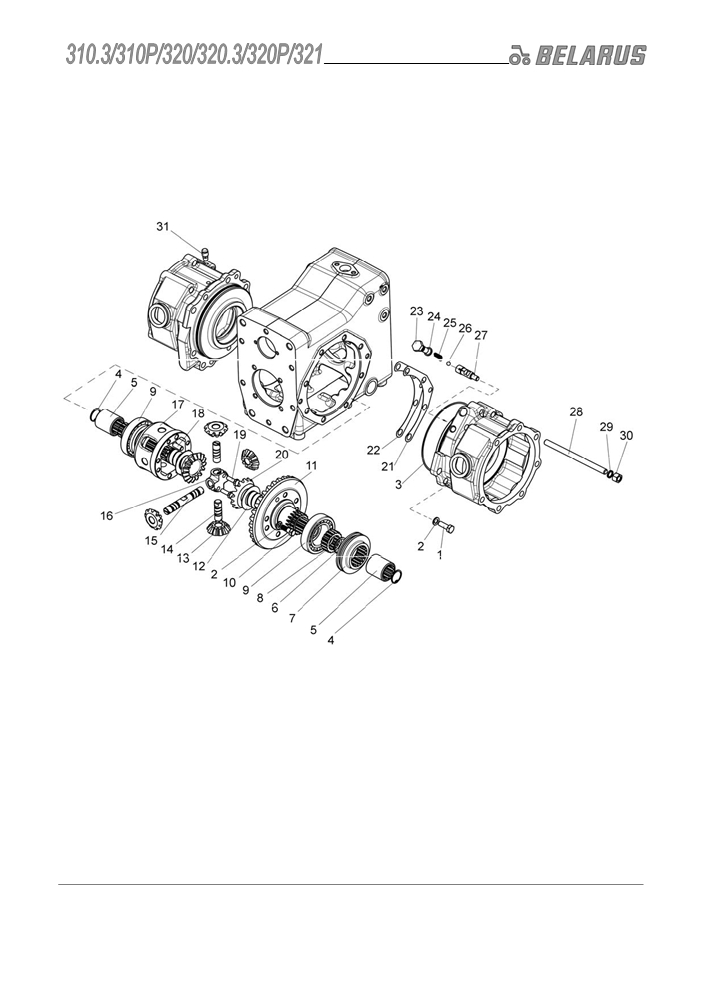

Рис.24.3. Дифференциал (для тракторов «Беларус - 310Р/320Р»)
52
Группа 24. Задний мост
Подгруппа 2403. Дифференциал
(для тракторов «Беларус - 310Р/320Р»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
24.3
422-2403010
1
Дифференциал (2,10-12,13-19)
1
М10-6gх30.88.35.019 ГОСТ 7796-70
4
Болт
2
10 ОТ ОСТ 37.001.115-75
10
Шайба
3
165-170-36-2-4 ГОСТ 18829-73/ГОСТ
2
Кольцо
9833-73
4
С30 ГОСТ 13941-86
2
Кольцо
5
320-2403018
2
Втулка
6
С35 ГОСТ 13940-86
1
Кольцо
7
320-2409011
1
Муфта включения
8
320-2409012
1
Ступица
9
7510А ГОСТ 27365-87
2
Подшипник
10
52-2203012
6
Болт
11
422-2403012 **
1
Шестерня (совместно с 422-2402017)
12
320-2403017
2
Шайба опорная *
320-2403017-01
320-2403017-02
320-2403017-03
320-2403017-04
13
422-2403014
4
Сателлит
14
422-2403023
2
Ось
15
422-2403022
1
Ось
16
422-2403021
1
Крестовина
17
422-2403011
1
Корпус
18
422-2403019
2
Штифт
19
422-2403027
2
Болт
20
422-2403013
2
Шестерня полуосевая
21
220-2401013
12
Прокладка
22
220-2401013-01
12
Прокладка
23
220-2409016
1
Стакан
24
Д18-055-А
1
Кольцо уплотнительное
25
05-1701375-А
1
Пружина
26
7,938-100 ГОСТ 3722-81
1
Шарик
27
220-2409017
1
Валик
28
220-2407052
14
Шпилька
29
12 ОТ ОСТ 37.001.115-75
14
Шайба
30
М12-6Н.6.019 ГОСТ 5915-70
14
Гайка
31
СУ 1/8"-А
1
Сапун
*
Подбирается при регулировке.
**
В запасные части поставляются только в сборе.
53

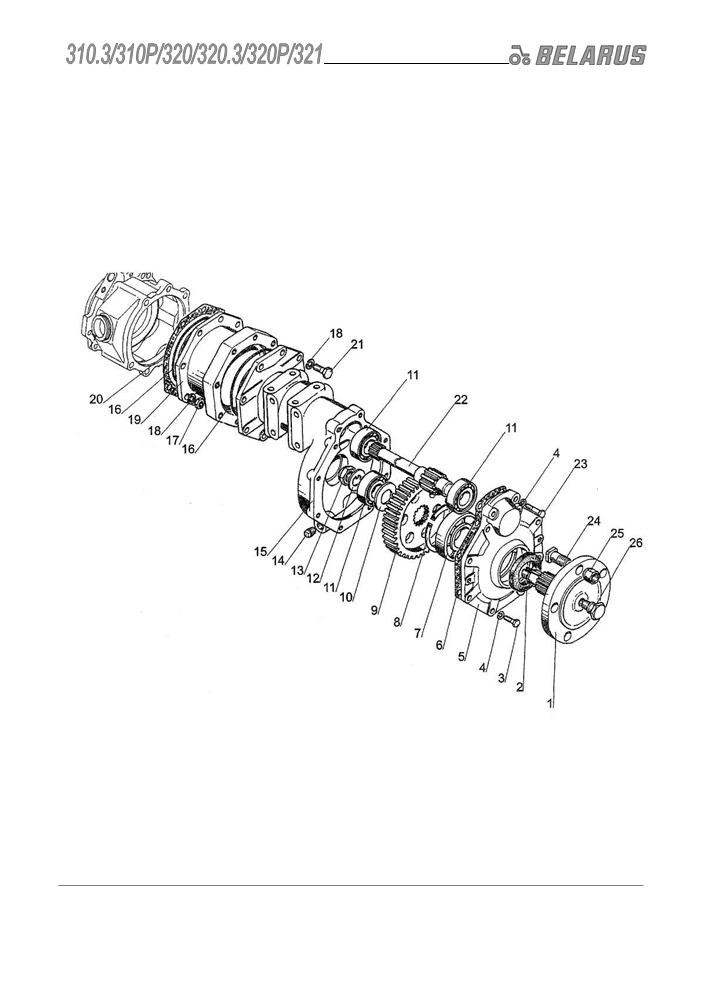

Рис.24.4. Конечная передача (для тракторов «Беларус - 310.3/320/320.3/321»)
54
Группа 24. Задний мост
Подгруппа 2407. Конечная передача
(для тракторов «Беларус - 310.3/320/320.3/321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
24.4
320-2407010
2
Передача конечная (1-15, 22-26)
1
320-2407030
2
Фланец
2
2.2-60х85-1
2
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
3
М10-6gх30.88.35.019 ГОСТ 7796-70
16
Болт
4
10 ОТ ОСТ 37.001.115-75
20
Шайба
5
320-2407012
2
Крышка
6
220-2407028
2
Прокладка
7
310А ГОСТ 8338-75
2
Подшипник
8
2С110 ГОСТ 13941-86
2
Кольцо
9
320-2407016
2
Колесо зубчатое
10
80-1701306
2
Шайба
11
12507КМ ГОСТ 8328-75
6
Подшипник
12
50-3103018
2
Шайба
13
52-1802128
2
Гайка
14
ПК КГ3/8"
4
Пробка
15
220-2407011-01
2
Рукав
16
165-170-36-2-4 ГОСТ 18829-73/9833-73
4
Кольцо
17
М12-6Н.6.019 ГОСТ 5915-70
8
Гайка
18
12 ОТ ОСТ 37.001.115-75
16
Шайба
19
220-2407051 *
2
Проставка
20
220-2407019
4
Прокладка
21
М12-6gх35.88.35.019 ГОСТ 7796-70
8
Болт
22
320-2407014 **
2
Вал-шестерня
320-2407014-01 ***
2
Вал-шестерня
23
М10-6gх45.88.35.019 ГОСТ 7795-70
4
Болт
24
40-3103016
10
Болт
25
40-3103017-01
10
Гайка крепления диска колеса
26
50-1002318-Б
2
Рым болт
* На тракторы «Беларус-321» не устанавливается
** Для тракторов «Беларус-310.3/320/320.3»
*** Для тракторов «Беларус-321»
55

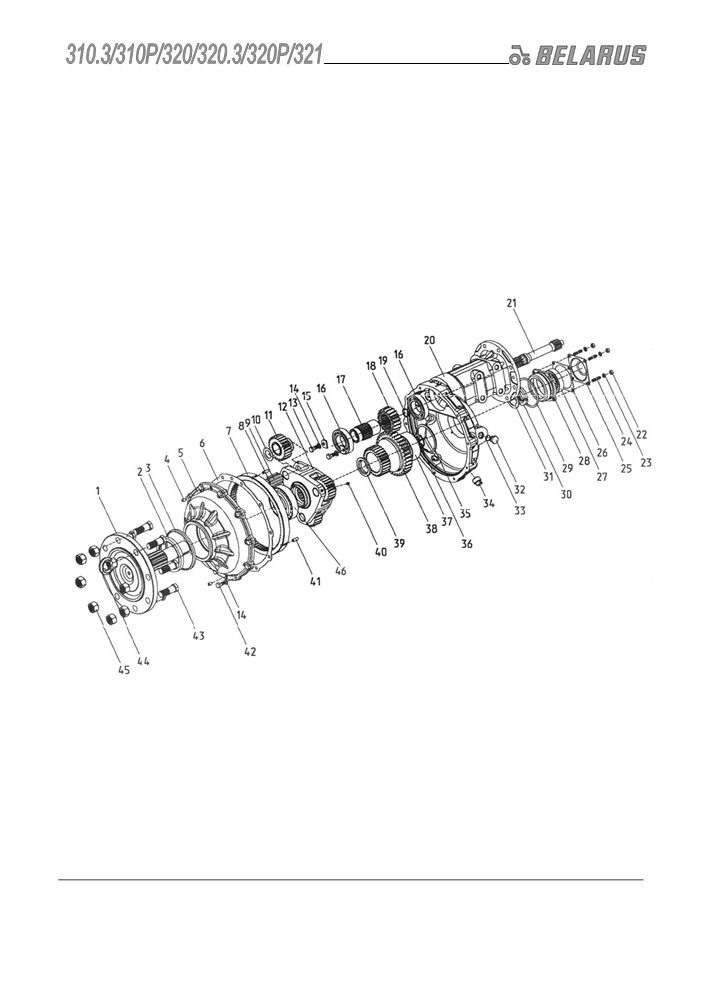

Рис.24.5. Конечная передача (для тракторов «Беларус - 310Р/320Р»)
56
Группа 24. Задний мост
Подгруппа 2407. Конечная передача
(для тракторов «Беларус - 310Р/320Р»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
24.5
422-2407010
2
Передача конечная
422-2407050
2
Ступица (2, 35-39, 46)
422-2407070
2
Фланец (1, 3, 43-45)
1521-2308020
2
Крышка (5, 7, 41)
1521-2308030
2
Водило (4, 8-12, 40)
1
1521-2308017-01
2
Фланец
2
2.2-100х125-1
2
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
3
1521-2308029
2
Грязевик
4
72-2308011
4
Винт
5
1521-2308016
2
Крышка
6
1520-2308034
2
Прокладка
7
1520-2308064
2
Шестерня
8
4х34,8А3 ГОСТ 6870-81
156
Ролик
9
1520-2308053
6
Ось
10
1520-2308054
12
Шайба
11
1520-2308059
6
Сателлит
12
1521-2308056
2
Водило
13
М10-6gх25.88.35.019 ГОСТ 7796-70
4
Болт
14
10 ОТ ОСТ 37.001.115-75
4
Шайба
15
85-1702043
4
Пластина
16
210 АУШ1 ГОСТ8338-75
4
Подшипник
17
422-2407014
2
Муфта
18
422-2407061
2
Шестерня
19
С30 ГОСТ 13941-86
2
Кольцо
20
422-2407011-01
2
Рукав
21
422-2407012
2
Вал
22
М8-6Н.6.019 ГОСТ 5915-70
8
Гайка
23
8Т ОСТ 37.001.115-75
8
Шайба
24
422-2407013
8
Шпилька
25
1520-2308004
2
Крышка
26
1520-2308003
2
Прокладка
27
7509А ГОСТ 27365-87
2
Подшипник
28
1520-2308002
2
Стакан
29
095-100-30-1-4 ГОСТ 18829-73/9833-73
2
Кольцо
30
80-1701045
2
Гайка
31
80-1701056
2
Шайба
32
50-4608027-В
4
Пробка
33
017-021-25-2-2 ГОСТ 18829-73/9833-73
4
Кольцо
34
ПК КГ 3/4"
4
Пробка
35
2С100 ГОСТ 13941-86
2
Кольцо
36
С45 ГОСТ 13940-86
2
Кольцо
37
53609 ГОСТ 24696-81
2
Подшипник
38
422-2407062
2
Блок-шестерня
39
1520-2308038
2
Кольцо
40
1520-2308011
6
Винт
41
2.8х25 ГОСТ 3128-70
6
Штифт
42
М10-6gх30.88.35.019 ГОСТ 7796-70
20
Болт
43
40-3103016
16
Болт переднего колеса
44
70-3104019-01
2
Гайка специальная
45
40-3103017
14
Гайка крепления диска колеса
46
7514А ГОСТ 27365-87
2
Подшипник
57

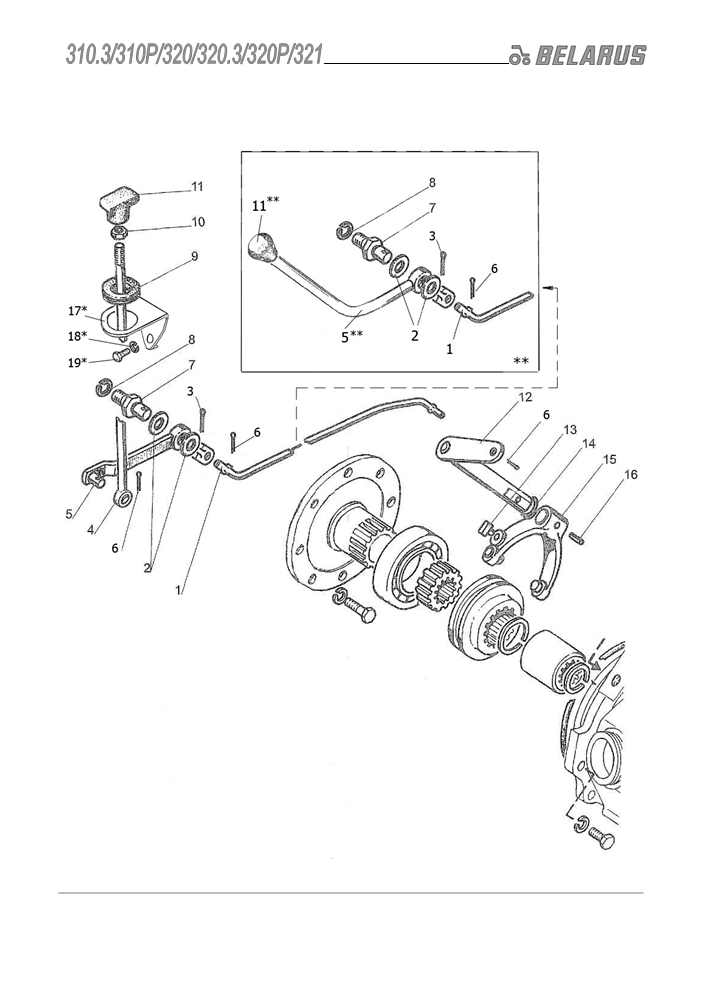

Рис.24.6. Управление блокировкой дифференциала
58
Группа 24. Задний мост
Подгруппа 2411. Управление блокировкой дифференциала
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
24.6
220-2411010
1
Управление блокировкой
дифференциала (1-11)
220-2411010-01*
1
Управление блокировкой
дифференциала (1-11,17-19)
220-2411010-02**
1
Управление блокировкой
дифференциала (1-3,5-8,10-11)
1
220-2411012
1
Тяга
2
А12.01.019 ГОСТ 11371-78
2
Шайба
3
4х22.019 ГОСТ 397-79
1
Шплинт
220-2411011
4
1
Тяга
220-2411011-01*
220-2411030
5
1
Рычаг
321-2411030**
6
3,2х18.019 ГОСТ 397-79
3 (2**)
Шплинт
7
220-3503023
1
Ось
8
12 ОТ ОСТ 37.001.115-75
15
Шайба
9
70-3723042-02
1
Втулка
10
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
50-1310136-А
1
Рукоятка
11
70-3401093**
1
Наконечник рычага
12
220-2409025
1
Рычаг
13
05-4216013
1
Сухарик
14
013-017-25-1-4 ГОСТ 18829-73/ГОСТ
1
Кольцо
9833-73
15
220-2409020
1
Вилка
16
ШЦК 4x30
1
Штифт
17
320Р-2411014 *
1
Кронштейн
18
6Т ОСТ 37.001.115-75 *
1
Шайба
19
М6-6gх16.88.35.019 ГОСТ 7798-70 *
1
Болт
* Для тракторов «БЕЛАРУС-310Р/320Р»
** Для тракторов «БЕЛАРУС-321»
59

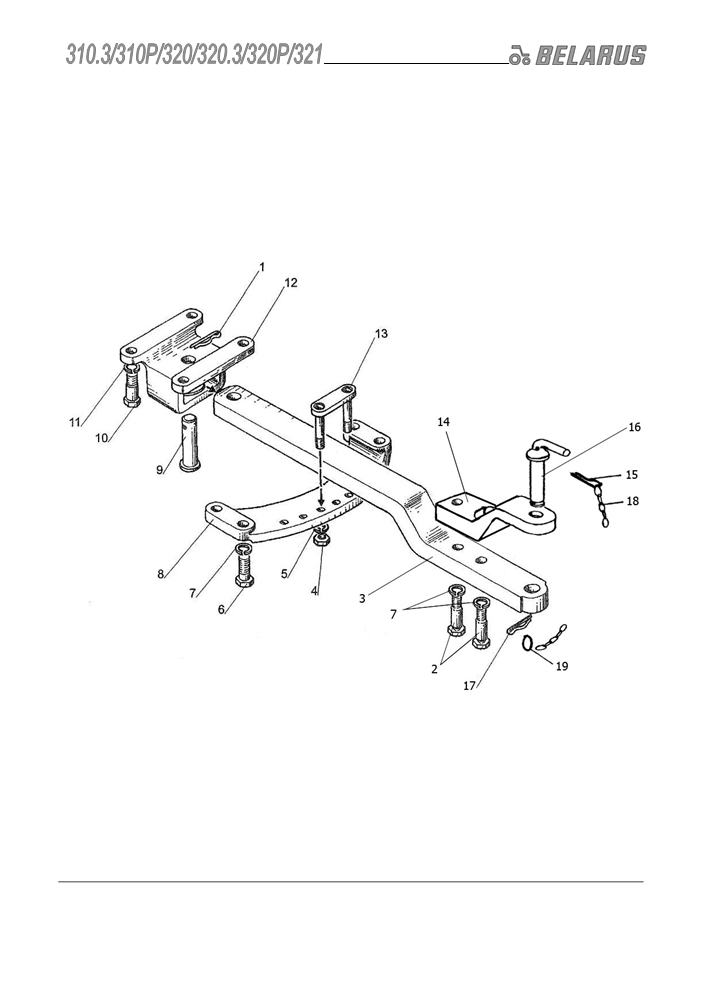

Рис.27.1. Тягово-сцепное устройство ТСУ-1М
60
Группа 27. Тягово-сцепное устройство
Подгруппа 2707. Тягово-сцепное устройство ТСУ-1М
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
27.1
320-2707010-Б
1
-
Тягово-сцепное устройство
320-2707010-Б-01
-
1
(ТСУ-1М)
320-2707020-Б
1
-
Тяга (2, 3, 7, 14-19)
1
А61.07.001
1
1
Шплинт
2
320-2707023-Б
2
-
Болт
3
320-2707021-Б
1
-
Тяга
320-2707021-Б-01
-
1
Тяга
4
М12-6Н.04.019 ГОСТ 5916-70
2
2
Гайка
5
12 ОТ ОСТ 37.001.115-75
2
2
Шайба
6
М16-6gх50.109.40X.019 ГОСТ 7796-70
4
4
Болт
7
16 ОТ ОСТ 37.001.115-75
6
4
Шайба
8
320-2707012-Б
1
1
Поперечина
9
П320-2707012
1
1
Палец
10
А61.01.006
4
4
Болт
11
14 ОТ ОСТ 37.001.115-75
4
4
Шайба
12
320-2707011
1
1
Кронштейн
13
320-2707030-Б
1
1
Скоба
14
320-2707025
1
-
Накладка
15
4х36.019 ГОСТ 397-79
1
-
Шплинт
16
50-4605079-Б-01
1
-
Шкворень
17
А61.07.001-А
1
-
Шплинт
18
70-4235035
2
-
Цепочка
19
Н50-4202146
1
-
Кольцо
61

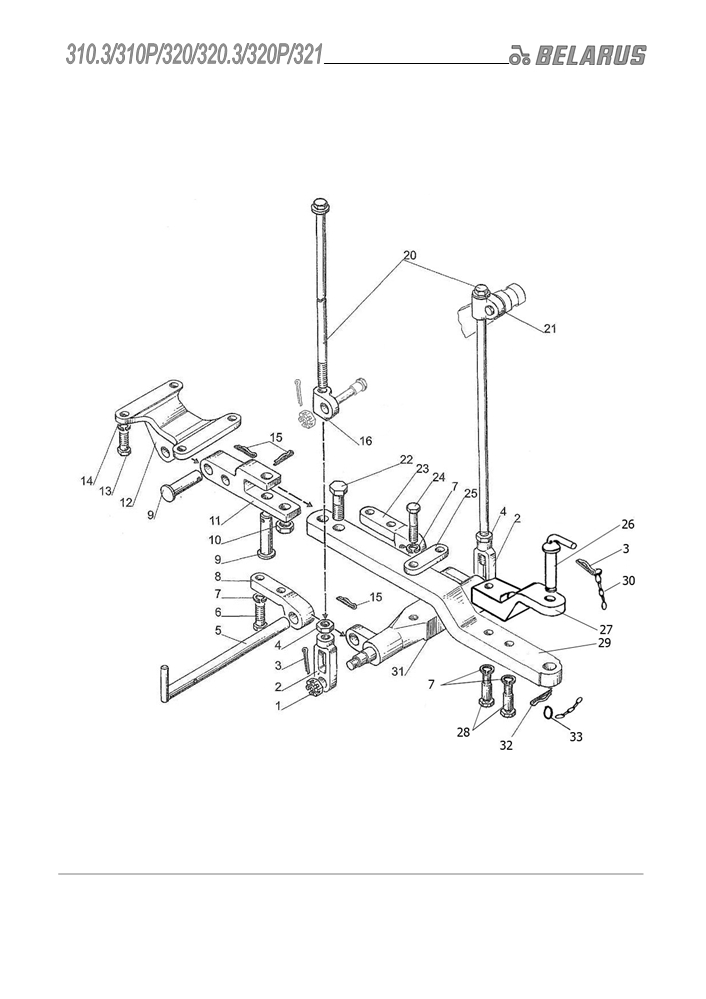

Рис.27.2. Тягово-сцепное устройство ТСУ-1М
62
Группа 27. Тягово-сцепное устройство
Подгруппа 2707. Тягово-сцепное устройство ТСУ-1М
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
27.2
П320-2707010
1
Тягово-сцепное устройство (ТСУ-1М)
320-2707020
1
Тяга (14,17-30)
1
М18х1,5-6Н.04.019 ГОСТ 5919-73
2
Гайка
2
П320-2707018
2
Гайка
3
4х36.019 ГОСТ 397-79
3
Шплинт
4
М16х1,5-6Н.6.019 ГОСТ 5915-70
2
Гайка
5
П320-2707070-Б
1
Рукоятка
6
М16-6gх50.88.35.019 ГОСТ 7796-70
4
Болт
7
16 ОТ ОСТ 37.001.115-75
8
Шайба
8
П320-2707061-01
1
Кронштейн
9
П320-2707012
2
Палец
10
М20-6Н.6.019 ГОСТ 5915-70
1
Гайка
11
П320-2707013
1
Серьга
12
П320-2707011
1
Кронштейн
13
A61.01.006
4
Болт
14
14 ОТ ОСТ 37.001.115-75
4
Шайба
15
A61.07.001
3
Шплинт
16
П320-2707017-01
1
Серьга левая
20
П320-2707019
2
Винт
21
П320-2707017
1
Серьга правая
22
70-4605036
1
Болт
23
П320-2707061
1
Кронштейн
24
М16-6gх70.88.35.019 ГОСТ 7795-70
2
Болт
25
П320-2707026
1
Планка
26
50-4605079-Б-01
1
Шкворень
27
320-2707025
1
Накладка
28
320-2707023-Б
2
Болт
29
320-2707021-Б
1
Тяга
30
70-4235035
2
Цепочка
31
П320-2707040
1
Поперечина
32
А61.07.001-А
1
Шплинт
33
Н50-4202146
1
Кольцо
63

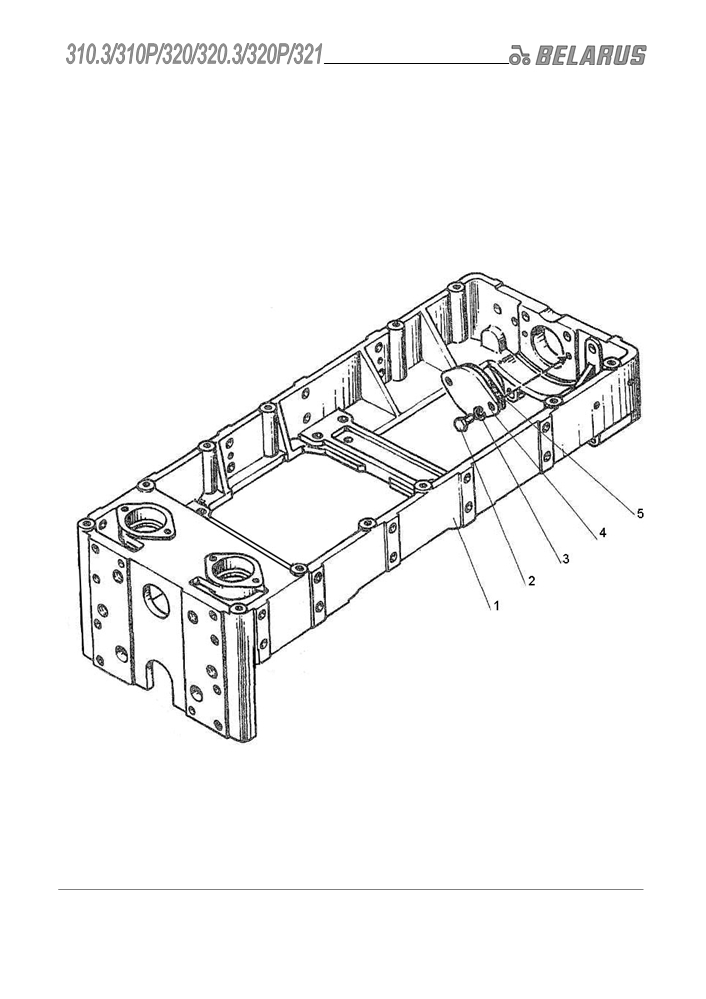

Рис.28.1. Полурама в сборе
64
Группа 28. Рама
Подгруппа 2800. Полурама в сборе
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
28.1
220-2800125
1
Полурама (1-5)
1
320-2800129
1
Полурама
2
М8-6gх20.88.35.019 ГОСТ 7796-70*
2
Болт
3
8Т ОСТ 37.001.115-75*
2
Шайба
4
220-2800127*
1
Крышка
5
220-2800128*
1
Прокладка
* При наличии переднего ВОМ не устанавливаются
65

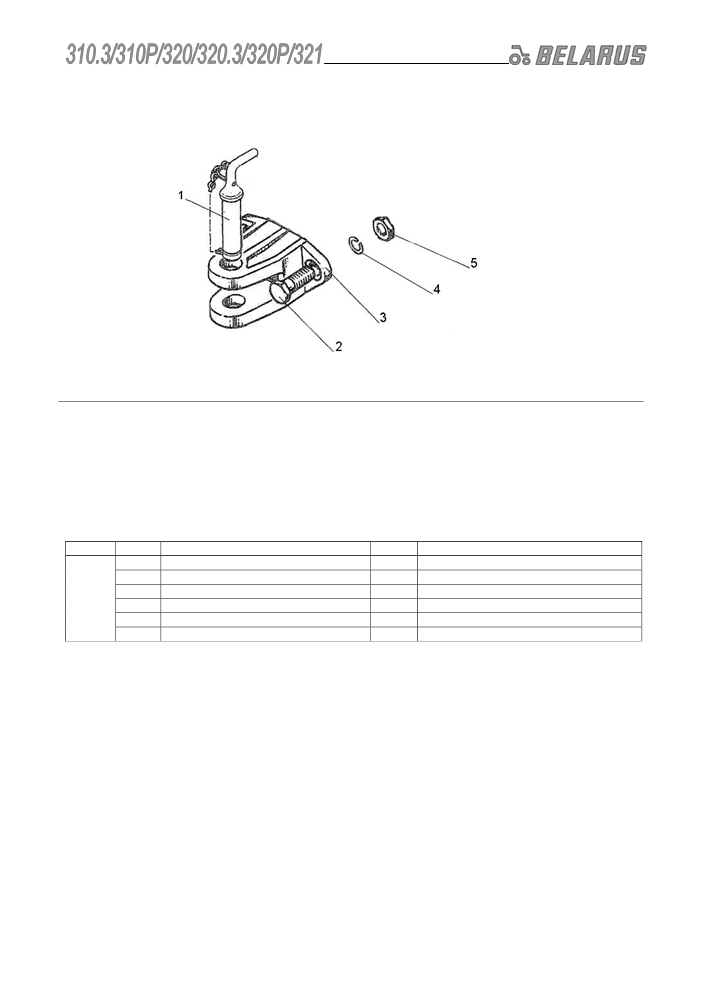

Рис.28.2. Буксир передний
Группа 28. Рама
Подгруппа 2806. Буксир передний
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
28.2
80-2806010-01
1
Буксир передний (1-6)
1
70-4235030
1
Шкворень
2
70-4605036
2
Болт
3
80-2806011-А
1
Буксир передний
4
20 ОТ ОСТ 37.001.115-75
2
Шайба
5
М20-6Н.6.019 ГОСТ 5915-70
2
Гайка
66

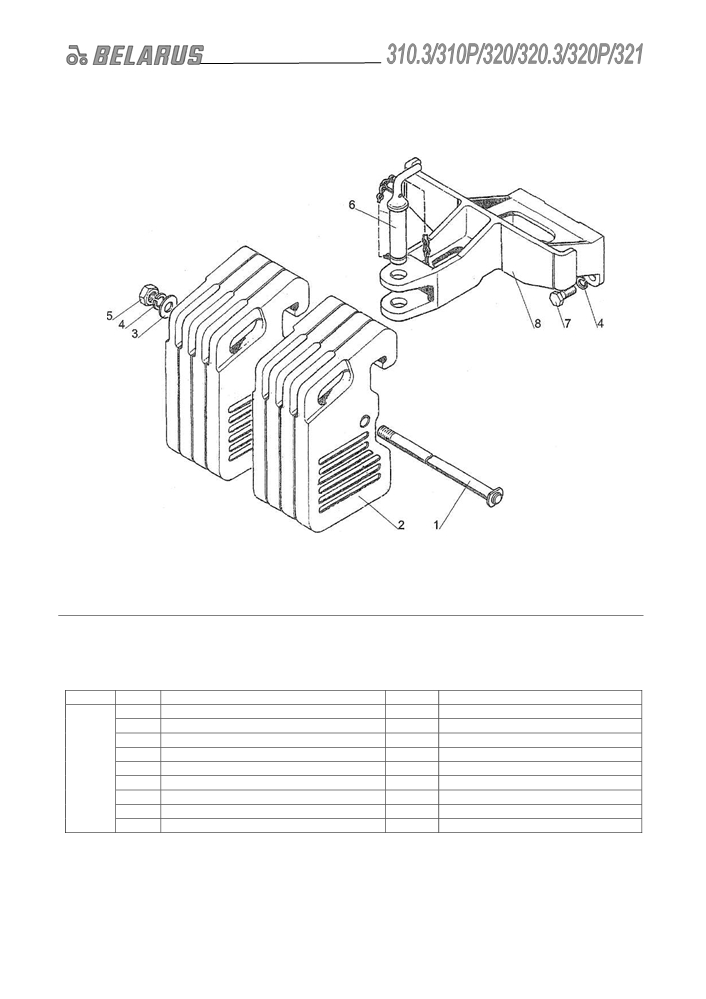

Рис.28.3. Балласт
Подгруппа 4235. Балласт
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
28.3
210-4235010
1
Грузы дополнительные
1
1025-4235015-01
1
Струна
2
70-4235011
8
Груз
3
С 16.01.019 ГОСТ 6958-78
1
Шайба
4
16 ОТ ОСТ 37.001.115-75
5
Шайба
5
М16-6Н.6.019 ГОСТ 5915-70
1
Гайка
6
70-4235030
1
Шкворень
7
М16-6gх40.88.35.019 ГОСТ 7796-70
4
Болт
8
210-4235011-А
1
Кронштейн
67
содержание .. 2 3 4 5 ..
