БЕЛАРУС 310.3/310Р/ 320/320.3/ 320Р/321: КАТАЛОГ ЗАПЧАСТЕЙ - часть 2





Группа 11. Система питания
Подгруппа 1108. Управление подачей топлива
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
11.4
320-1108000
1
Управление подачей топлива
321-1108000 *
1
80В-1108341
1
Пластина
2
70-4803013
1
Пружина
3
3,2х18.019 ГОСТ 397-79
3
Шплинт
4
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
5
М8-6gх25.88.35.019 ГОСТ 7796-70 *
1(2*)
Болт
7
8Т ОСТ 37.001.115-75
1(2*)
Шайба
8
225-1108046
1
Рукоятка
9
A13.11.000
1
Рукоятка
10
50-1108044
1(2*)
Шпонка
11
225-1108041
1
Валик
12
М6-6gх20.88.35.019 ГОСТ 7798-70
2
Болт
13
6Т ОСТ 37.001.115-75
4
Шайба
14
220-1108043
1
Крышка
15
6х30 ГОСТ 10773-80
1
Штифт
16
225-1108070
1
Рычаг
17
220-1108052
1
Пружина
18
70-1310441
3
Фиксатор
19
80-1108178
1
Шайба фрикционная
20
220-1108317
1
Бонка
21
220-1108040
1
Кронштейн
22
В.М4-6gх8.58.019 ГОСТ 17473-80
3
Винт
23
М10-6gх25.88.35.019 ГОСТ 7796-70
2
Болт
24
10 ОТ ОСТ 37.001.115-75
2
Шайба
25
320-1108010
1
Педаль
26
М6-6gх30.88.35.019 ГОСТ 7798-70
1
Болт
27
М6-6Н.6.019 ГОСТ 5915-70
3
Гайка
28
М6-6gх16.88.35.019 ГОСТ 7798-70
2
Болт
29
320-1108024
1
Кронштейн
30
320-1108070
1
Трос
31
80-3723045
2
Манжета
32
320-1108060
1
Трос
33
320-1108027
1
Болт регулировочный
34
320-1108026
1
Палец
35
215-1108010 *
1
Педаль
36
600-1108020 *
1
Кронштейн
37
50-4607082-A *
1
Втулка
38
70Х-1108043 *
1
Рычаг
* Для тракторов «Беларус-310Р/320Р/321»
17

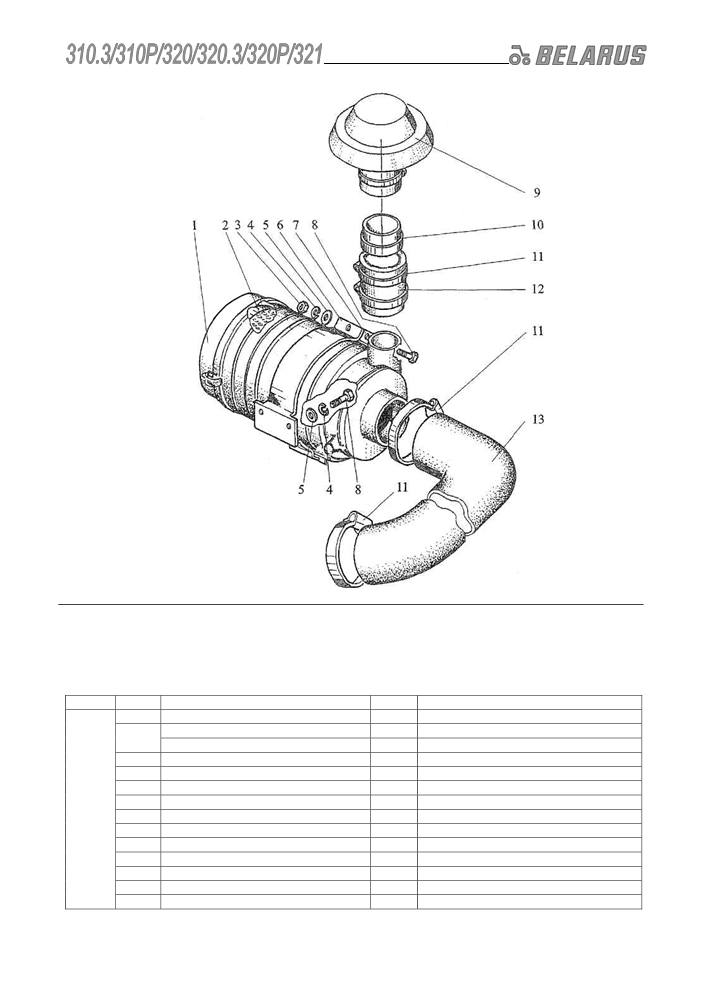

Рис.11.5. Тракт воздухопроводящий
Группа 11. Система питания
Подгруппа 1109. Тракт воздухопроводящий
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
11.5
1
3700.299
1
Фильтр воздушный (FPG057504)
2
2175.124
1
Элемент фильтрующий
2175.125
1
Элемент фильтрующий внутренний
3
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
4
8Т ОСТ 37.001.115-75
3
Шайба
5
С 8.01.019 ГОСТ 6958-78
3
Шайба
6
320-1109301
1
Кронштейн
7
320-1109306
1
Кронштейн
8
М8-6gх20.88.35.019 ГОСТ 7796-70
3
Болт
9
2136.053
1
Защитный колпак (Н001377)
10
320-1109001
1
Труба
11
"НОРМА" TORRO 50-70/9-C6W
4
Хомут
12
320-1109002
1
Патрубок
13
320-1109004
1
Шланг
18

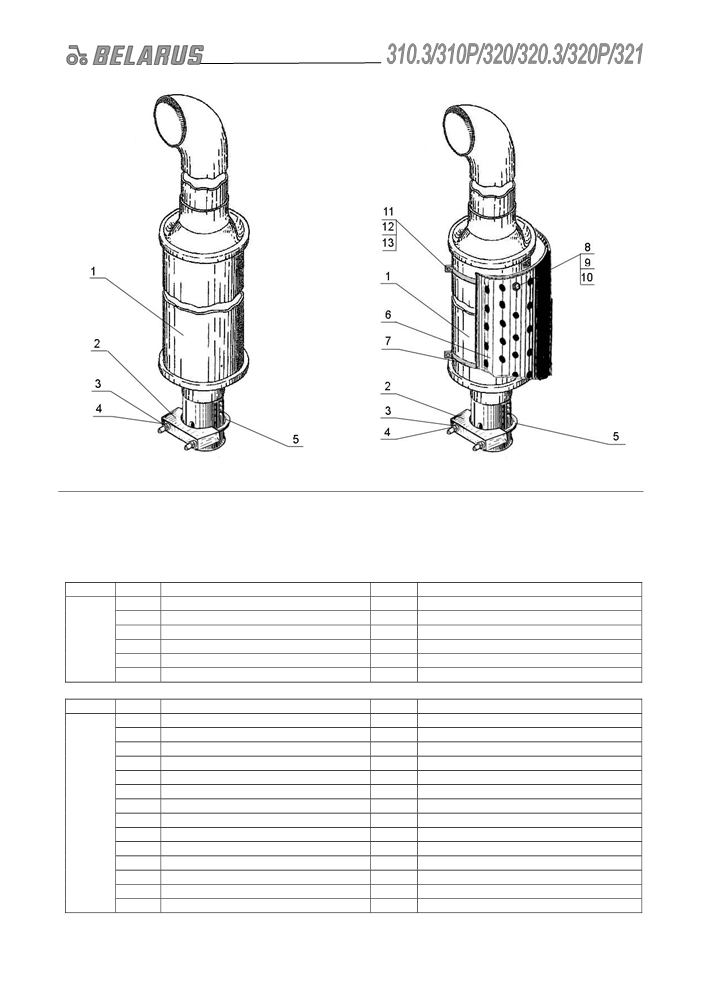

Рис.12.1. Глушитель
Рис.12.2. Глушитель
Группа 12. Глушитель
Подгруппа 1205. Глушитель
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
12.1
320-1205010
1
Установка глушителя (1-5)
1
441.000
1
Глушитель 441.000
2
320-1205102
1
Хомут
3
10Л ОСТ 37.001.115-75
2
Шайба
4
М10-6Н.6.019 ГОСТ 5915-70
2
Гайка
5
320-1205101
1
Стяжка
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
12.2
320-1205010-01
1
Установка глушителя (1-13)
1
441.000
1
Глушитель 441.000
2
320-1205102
1
Хомут
3
10Л ОСТ 37.001.115-75
2
Шайба
4
М10-6Н.6.019 ГОСТ 5915-70
2
Гайка
5
320-1205101
1
Стяжка
6
320-1205103
1
Ограждение
7
320-1205120
2
Хомут
8
М6-6gх12.88.35.019 ГОСТ 7798-70
6
Болт
9
С 6.01.019 ГОСТ 6958-78
6
Шайба
10
6Т ОСТ 37.001.115-75
6
Шайба
11
М8-6gх14.88.35.019 ГОСТ 7796-70
2
Болт
12
М8-6Н.6.019 ГОСТ 5915-70
2
Гайка
13
8 Л ОСТ 37.001.115-75
2
Шайба
19

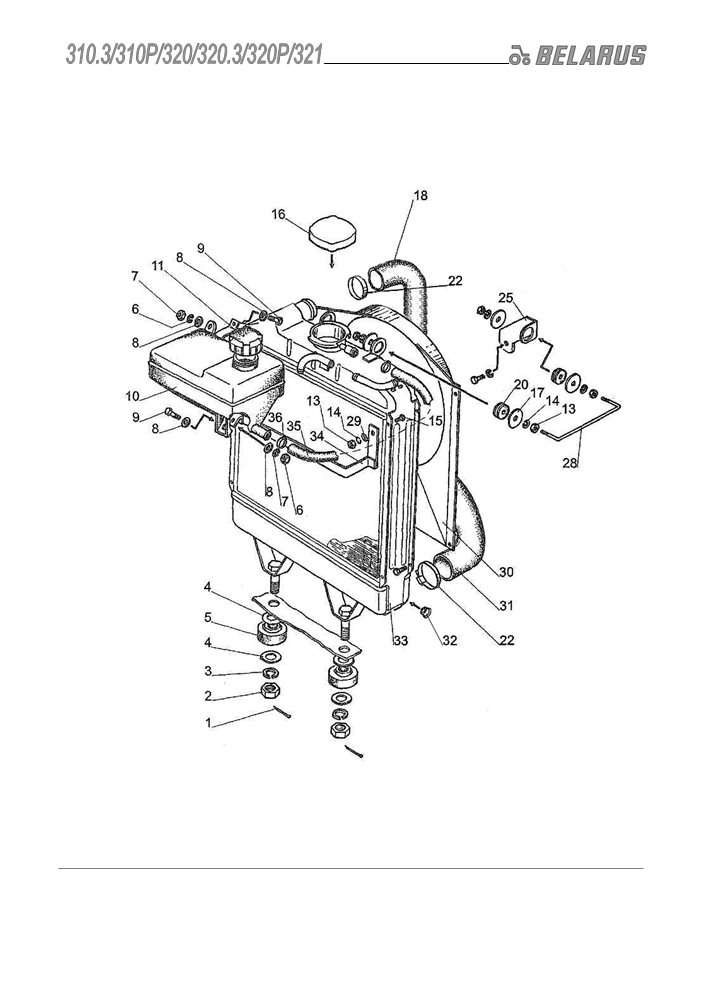

Рис.13.1. Радиатор водяной
20
Группа 13 Система охлаждения
Подгруппа 1301. Радиатор водяной
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
13.1
1
3,2х25.019 ГОСТ 397-79
4
Шплинт
2
М12-6Н.6.019 ГОСТ 5915-70
2
Гайка
3
12 ОТ ОСТ 37.001.115-75
2
Шайба
4
С 12.01.019 ГОСТ 11371-78
4
Шайба
5
80-1302018
2
Амортизатор
6
М6-6Н.6.019 ГОСТ 5915-70
2
Гайка
7
6Т ОСТ 37.001.115-75
2
Шайба
8
С 6.01.019 ГОСТ 11371-78
7
Шайба
9
М6-6gх20.88.35.019 ГОСТ 7798-70
2
Болт
10
146.00.00/R
1
Бачок расширительный
11
146.30.00
1
Пробка
13
М8-6Н.6.019 ГОСТ 5915-70
14
Гайка
14
8Т ОСТ 37.001.115-75
14
Шайба
15
М8-6gх16.88.35.019 ГОСТ 7796-70
10
Болт
16
A21.01.270
1
Пробка
17
85-1302073
6
Шайба
18
320-1303001
1
Шланг
20
85-1302071
2
Амортизатор
22
"НОРМА" TORRO 32-50/9-C6W
4
Хомут
25
320-1302012
1
Кронштейн
28
320-1302013
1
Тяга
30
320-1309171-A
I
Кожух
31
320-1303002
1
Шланг
32
КГ ¼” А12.019
1
Кран
33
320-1301010
1
Радиатор водяной
34
320-1311300
1
Кронштейн
35
320-1311012
1
Шланг
36
"НОРМА" TORRO 12-20/9-C6W
2
Хомут
21

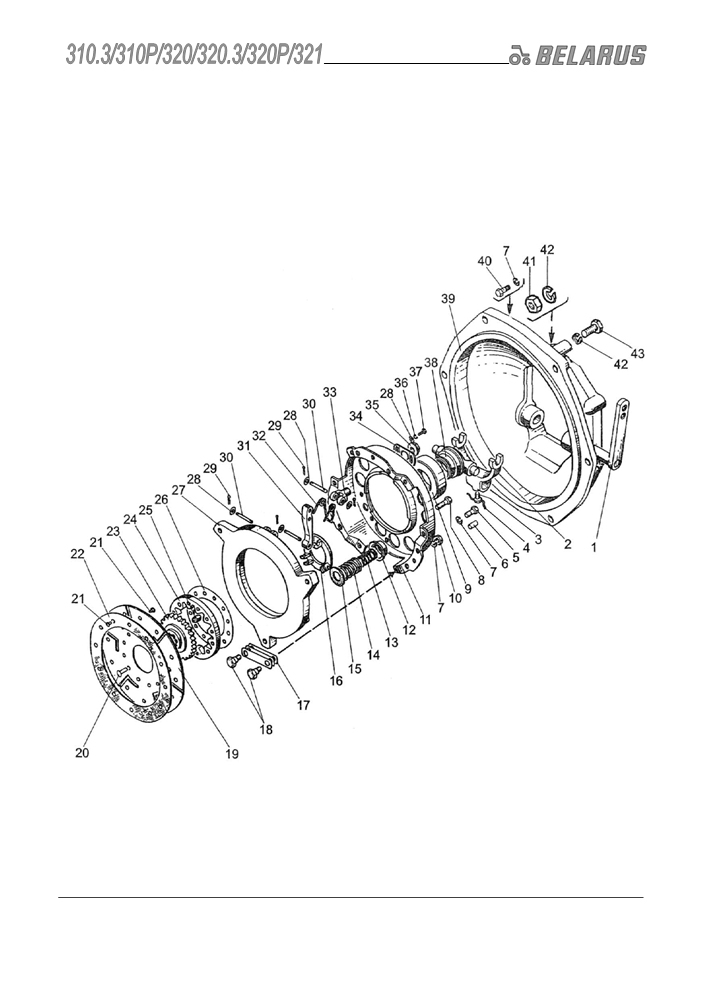

Рис.16.1. Сцепление
22
Группа 16. Сцепление
Подгруппа 1601. Сцепление
Кол-во
№ рис.
№ поз
№ узла или детали
Наименование
16.1
320-1601090
1
1
Диски (7-8, 10-18, 27-37)
320-1601130
1
1
Диск ведомый (19-26)
320-1601180
1
1
Отводка (9, 38)
1
320-1601150
1
-
Вал с рычагом
320-1601150-Б
-
1
Вал с рычагом
2
320-1601203
1
1
Вилка
3
50-4604046
1
1
Болт стопорный
4
1,6-О-С ГОСТ 3282-74
1
1
Проволока
5
М8-6gх20.88.35.019 ГОСТ 7796-70
6
6
Болт
6
52-1802069-Б
3
3
Штифт
7
8Т ОСТ 37.001.115-75
10
10
Шайба
8
М8-6gх25.88.35.019 ГОСТ 7796-70 *
3
3
Болт технологический
9
360708K3С23
1
1
Подшипник
10
М8х1-6H.05.35.019 ГОСТ 5915-70
3
3
Гайка
11
220-1601122
1
1
Диск опорный
12
220-1601072
9
9
Стакан
13
320-1601116
9
9
Пружина
14
220-1601115
9
9
Пружина
15
220-1601092
9
9
Прокладка
16
220-1601123
1
1
Опора
17
220-1601124
9
9
Пластина
18
220-1601126
6
6
Болт
19
320-1601133
1
1
Диск
20
6х20.01.019 ГОСТ 10299-80
12
12
Заклепка
21
555249
12
12
Заклепка 4-6х8 (медная)
22
220-1601138
2
2
Накладка фрикционная
23
320-1601142
1
1
Ступица
24
320-1601043
1
1
Обойма
25
320-1601091
12
12
Демпфер
26
320-1601046
1
1
Диск
27
220-1601093
1
1
Диск нажимной
28
С 6.01.019 ГОСТ 11371-78
24
24
Шайба
29
2,5х16.019 ГОСТ 397-79
18
18
Шплинт
30
220-1601096
9
9
Ось
31
220-1601094
3
3
Рычаг
32
220-1601083
3
3
Пружина
33
220-1601097
3
3
Вилка
34
220-1601086
3
3
Шайба
35
220-1601109
3
3
Гайка регулировочная
36
6Т ОСТ 37.001.115-75
6
6
Шайба
37
М6-6gх14.88.35.019 ГОСТ 7798-70
6
6
Болт
38
320-1601185
1
1
Отводка
39
220-1601015
1
1
Корпус сцепления
40
М8-6gх30.88.35.019 ГОСТ 7796-70
1
1
Болт
41
М12-6Н.6.019 ГОСТ 5915-70
4
4
Гайка
42
12 ОТ ОСТ 37.001.115-75
7
7
Шайба
43
М12-6gх40.88.35.019 ГОСТ 7796-70
3
3
Болт
* Удалить после установки дисков 320-1601090 на маховик.
23

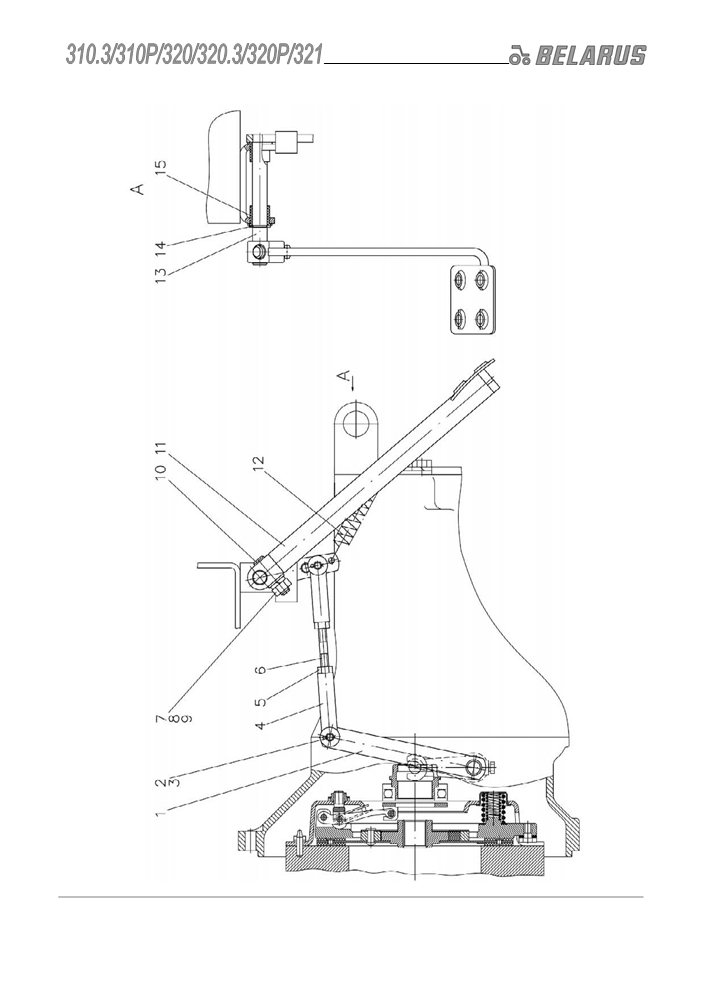

Рис.16.2. Управление сцеплением (для тракторов «Беларус-320Р/321»)
24
Группа 16. Сцепление
Подгруппа 1602. Управление сцеплением
(для тракторов «Беларус-320Р/321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
16.2
215-1602010
1
Управление сцеплением
1
320-1601150
1
Вал с рычагом
2
8х30 ОСТ 37.001.163-97
2
Палец
3
3,2х18.019 ГОСТ 397-79
2
Шплинт
4
A20-213-A
2
Вилка
5
М8-6Н.6.019 ГОСТ 5915-70
2
Гайка
6
220-1602112
1
Тяга
7
М10-6Н.6.019 ГОСТ 5915-70
1
Гайка
8
10 ОТ ОСТ 37.001.115-75
1
Шайба
9
С 10.01.019 ГОСТ 11371-78
1
Шайба
10
70-1723063
1
Клин
11
220-1602020-А
1
Педаль
12
70-4616033
1
Пружина
13
220-1602040
1
Вал с рычагом
14
С15 ГОСТ 13942-86
1
Кольцо
15
70-4605308-Б
2
Втулка
25

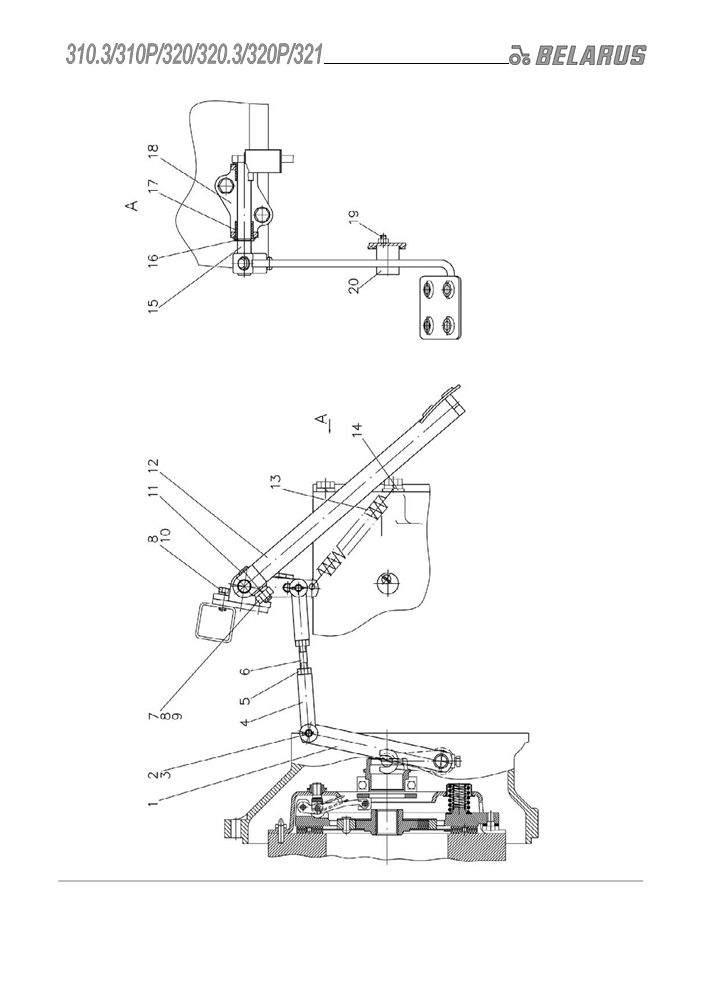

Рис.16.3. Управление сцеплением (для тракторов «Беларус-310.3/320/320.3»)
26
Группа 16. Сцепление
Подгруппа 1602. Управление сцеплением
(для тракторов «Беларус-310.3/320/320.3»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
16.3
220-1602010-02
1
Управление сцеплением
1
320-1601150-Б
1
Вал с рычагом
2
8х30 ОСТ 37.001.163-97
2
Палец
3
3,2х18.019 ГОСТ 397-79
2
Шплинт
4
A20-213-A
2
Вилка
5
М8-6Н.6.019 ГОСТ 5915-70
2
Гайка
6
220-1602112
1
Тяга
7
М10-6Н.6.019 ГОСТ 5915-70
1
Гайка
8
10 ОТ ОСТ 37.001.115-75
3
Шайба
9
С 10.01.019 ГОСТ 11371-78
1
Шайба
10
М10-6gх25.88.35.019 ГОСТ 7796-70
2
Болт
11
70-1723063
1
Клин
12
220-1602020-А
1
Педаль
13
70-4616033
1
Пружина
14
220-1602013
1
Ушко
15
220-1602040
1
Вал с рычагом
16
С15 ГОСТ 13942-86
1
Кольцо
17
70-4605308-Б
2
Втулка
18
220-1602070-А
1
Кронштейн
19
В.М6-6gх40.58.019 ГОСТ 17475-80
1
Винт
20
220-4216013
1
Втулка
27

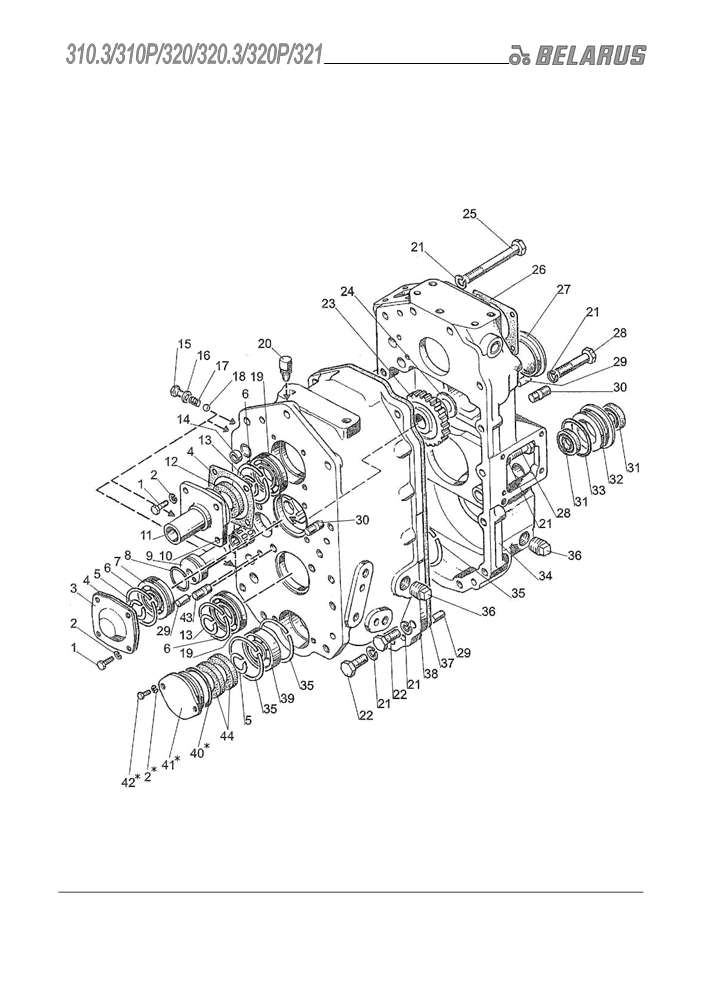

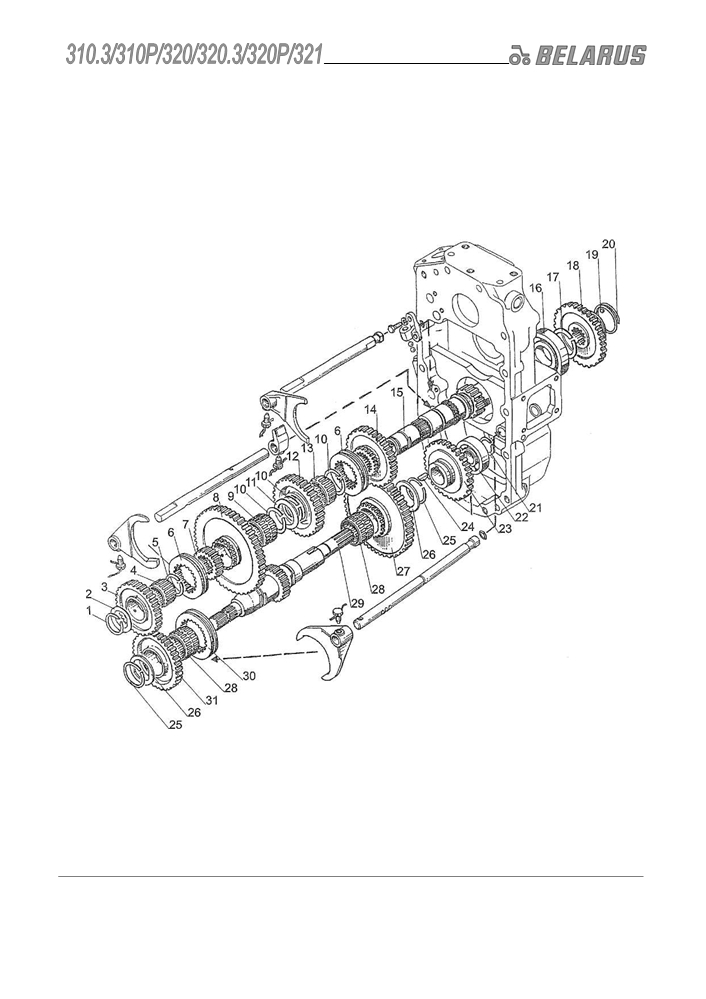

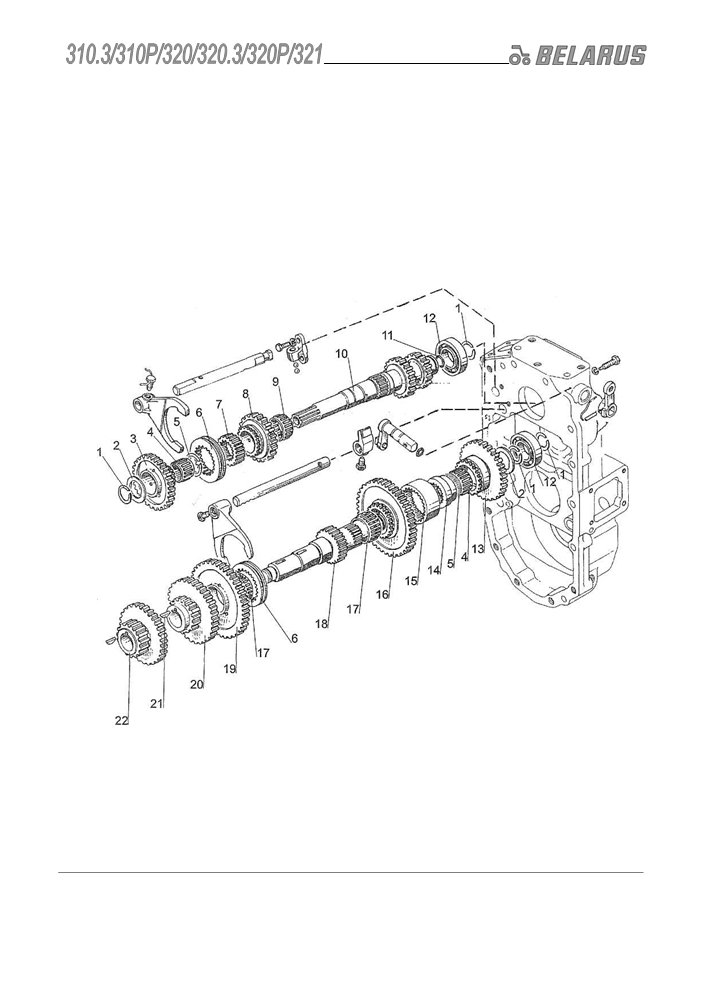

Рис.17.1. Коробка передач
28
Группа 17. Коробка передач
Подгруппа 1701. Коробка передач
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
17.1
320-1700010-02
1
Коробка передач
220-1701020
1
Корпус (8-10, 23, 24, 35)
220-1701050
1
Кронштейн (11, 12)
220-1701260
1
Втулка (31-33)
220-2302040 *
1
Крышка (2, 40-42)
1
М6-6gх20.88.35.019 ГОСТ 7798-70
8
Болт
2
6Т ОСТ 37.001.115-75
10
Шайба
3
220-1701061
1
Крышка
4
220-1701036
2
Прокладка
5
220-1701251
2
Кольцо
6
220-1701262
3
Кольцо
7
50305 ГОСТ 8338-75/ГОСТ 2893-82
1
Подшипник
8
035-040-30-1-4 ГОСТ 18829-73/9833-73
1
Кольцо
9
220-1701075
1
Ось
10
КК20х26х34Е ГОСТ 24310-80
1
Подшипник
11
220-1701034
1
Кронштейн
2.2-30х52-1
12
1
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
13
220-1701031
2
Кольцо
14
220-1701067
2
Заглушка
15
325-1701003
4
Болт
16
36-1104788
4
Шайба
17
220-1702325
4
Пружина
18
7,938-100 ГОСТ 3722-81
4
Шарик
19
50206 ГОСТ 8338-75/ГОСТ 2893-82
2
Подшипник
СУ 1/8"-А или
20
1
Сапун
"MINTOR" TSS0G-1/8"
21
12 ОТ ОСТ 37.001.115-75
17
Шайба
22
М12-6gх40.88.35.019 ГОСТ 7796-70
11
Болт
23
220-1701076
1
Шестерня
24
220-1701077
1
Шайба
25
М12-6gх110.58.019 ГОСТ 7795-70
3
Болт
26
082-4604022
1
Прокладка
27
52-1802076
1
Крышка
28
М12-6gх65.88.35.019 ГОСТ 7795-70
3
Болт
29
ШЦК 10х25
8
Штифт
30
М12 2p/6gх32.66.019 ГОСТ 22034-76
8
Шпилька
2.2-25х42-1
31
2
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
32
220-1701259
1
Втулка
33
055-061-36-1-4 ГОСТ 18829-73/9833-73
1
Кольцо
34
325-1701028-01
1
Корпус
35
С62 ГОСТ 13943-86
2
Кольцо
36
ПК КГ 3/4"
2
Пробка
37
220-1701026-Б
1
Прокладка
38
220-1701027-Б
1
Корпус
39
305А ГОСТ 8338-75
1
Подшипник
40*
059-065-36-2-4 ГОСТ 18829-73/9833-73
1
Кольцо
41*
220-2302041
1
Крышка
42*
М6-6gх20.88.35.019 ГОСТ 7798-70
2
Болт
43
320-0002013
2
Шпилька
2.2-45х65-1
44
2
Манжета
ГОСТ 8752-79/ОСТ 3805146-78
* Для тракторов «Беларус-310.3/310Р»
29
Рис.17.2. Вал первичный. Вал I промежуточный
30
Группа 17. Коробка передач
Подгруппа 1701. Вал первичный. Вал I промежуточный
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
17.2
220-1701040
1
Вал первичный (1-10, 12)
220-1701070
1
Вал I промежуточный (13-22)
1
220-1701031
4
Кольцо
2
220-1701037
2
Шайба
3
220-1701054
1
Шестерня
4
3К32х37х27Е1 ГОСТ 24310-80
2
Подшипник
5
220-1701029
2
Кольцо
6
220-1701215
2
Муфта
7
220-1701039
1
Втулка
8
220-1701052
1
Шестерня
9
464907Е ГОСТ 24310-80
1
Подшипник
10
220-1701035-Б
1
Вал
11
016-021-30-2-4
1
Кольцо
ГОСТ 18829-73/ГОСТ 9833-73
12
206 A ГОСТ 8338-75
2
Подшипник
13
220-1701072-Б
1
Шестерня
14
220-1701074-Б
1
Втулка
15
220-1701069-Б
1
Муфта
16
220-1701068
1
Шестерня
17
3КК37х42х26Е ГОСТ 24310-80
2
Подшипник
18
220-1701058
1
Вал
19
220-1701066
1
Шестерня
20
220-1701064
1
Шестерня
21
6х10 ГОСТ 24071-97
2
Шпонка
22
220-1701062
1
Шестерня
31
Рис.17.3. Вал промежуточный II. Вал выходной
32
Группа 17. Коробка передач
Подгруппа 1701. Вал промежуточный II. Вал выходной
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
17.3
220-1701130
1
Шестерня привода BOM (18-20)
220-1701180
1
Вал промежуточный II (1-17)
220-1701190
1
Вал выходной (21-31)
1
220-1701031
1
Кольцо
2
220-1701037
1
Шайба
3
220-1701054
1
Шестерня
4
3К32х37х27Е1 ГОСТ 24310-80
1
Подшипник
5
220-1701029
1
Кольцо
6
220-1701215
2
Муфта
7
220-1701039
1
Втулка
8
220-1701212
1
Шестерня
9
3КК37х42х26Е ГОСТ 24310-80
1
Подшипник
10
220-1701266
3
Кольцо стопорное
11
220-1701213
1
Шайба
12
220-1701214
1
Шестерня
13
464907Е ГОСТ 24310-80
1
Подшипник
14
220-1701216
1
Шестерня
15
220-1701185
1
Вал промежуточный II
16
209А ГОСТ 8338-75
1
Подшипник
17
С45 ГОСТ 13940-86
1
Кольцо
18
220-1701224
1
Шестерня
19
7,938-100 ГОСТ 3722-81
2
Шарик
20
A61.03.002
1
Кольцо
21
220-1701251
1
Кольцо
22
305А ГОСТ 8338-75
1
Подшипник
23
220-1701258
1
Шестерня
24
6х10 ГОСТ 24071-97
1
Шпонка
25
С40 ГОСТ 13940-86
2
Кольцо
26
220-1701253
2
Шайба
27
220-1701256
1
Шестерня
28
664908Е ГОСТ 24310-80
2
Подшипник
29
220-1701252-Б
1
Вал выходной
30
220-1701255
1
Муфта
31
220-1701254
1
Шестерня
33















содержание   ..   1  2  3   ..
