БЕЛАРУС 310.3/310Р/ 320/320.3/ 320Р/321: КАТАЛОГ ЗАПЧАСТЕЙ - часть 1
БЕЛАРУС 310.3/310Р/
320/320.3/
320Р/321
320-0000010 КДС
КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И
ДЕТАЛЕЙ
2010
Каталог составлен инженером УКЭР-1 Богданович Е. Н. Исходные данные
предоставлены ведущими специалистами УКЭР-1 РУП «Минский тракторный завод».
Главный редактор - генеральный конструктор ПО «МТЗ» - директор НТЦ РУП
«МТЗ» Усс И.Н.
Ответственный редактор - главный конструктор по тракторному производству
Стасилевич А.Г.
Ответственный за выпуск — начальник КБ ЭД Короткий Ю. М.
РУП «МТЗ» ведет постоянную работу по совершенствованию выпускаемых изделий и
оставляет за собой право проводить изменения конструкции, технических данных без
предварительного уведомления потребителей.
Некоторые обозначения, наименования и иллюстрации, приведенные в этой книге,
могут отличаться от фактических на Вашем тракторе. Для получения подробной
информации обращайтесь к Вашему дилеру и пользуйтесь информационными
бюллетенями, выпускаемыми ПО «МТЗ» и рассылаемыми потребителям на регулярной
основе.
© РУП «Минский тракторный завод», 2010
Все права защищены. Эту книгу нельзя воспроизводить или копировать целиком или частично,
без письменного разрешения РУП «Минский тракторный завод».
2
ВВЕДЕНИЕ
Настоящий каталог содержит всю номенклатуру сборочных единиц и деталей тракторов
Беларус -310.3/310Р/320/320.3/320Р/321 оснащенных двигателями LDW 1603/B3 (26,5кВт).
Каталог предназначен для организаций и фирм, занимающихся продажей, эксплуатацией и
ремонтом тракторов, может использоваться при расчете и составлении заявок на запасные
части и служит пособием при разборке и сборке трактора.
Все изменения, связанные с совершенствованием конструкции тракторов, отражаются в
соответствующих информационных листах.
КАК ПОЛЬЗОВАТЬСЯ КАТАЛОГОМ
Каталог включает сборочные единицы и детали трактора:
Сборочные единицы и детали разбиты на группы и подгруппы по функциональному
признаку. Этот раздел хорошо иллюстрирован аксонометрическими рисунками составных
частей трактора в разобранном виде. Все детали на рисунках имеют порядковые номера
(номера позиций). Для удобства пользования каталогом при поиске нужной детали эти же
порядковые номера расположены в графе «№ поз.» в текстовой части каталога в порядке их
возрастания сверху вниз. Приведенные в тексте каталога рисунки позволяют пользователю
ознакомиться с конструкцией деталей, сборочных единиц и их конфигурацией, а также могут
служить пособием для проведения демонтажно-монтажных операций.
Например, в каталоге приведена следующая запись:
«...320-1601130
1
Диск ведомый (19-26)».
Это означает, что сборочная единица «диск ведомый» в количестве 1 шт. на трактор
состоит из деталей: диска (поз. 19), заклепки (поз. 20), заклепки медной (поз. 21), накладки
фрикционной (поз. 22), ступицы (поз. 23), обоймы (поз. 24), демпфера (поз.25) и диска (поз.
26). В графе «Кол-во» указано количество сборочных единиц и деталей, применяемых в
данной подгруппе (1601) на один трактор.
Для тракторов применена традиционная семизначная система обозначений сборочных
единиц и деталей (после префикса).
Приставки А1, А2, A3 после семизначного номера детали означают, что конструкция
этих деталей или сборочных единиц изменена, но осталась взаимозаменяемой с ранее
выпущенными конструкциями. Приставки Б, Б1, Б2, В, Г, Д и т. д. означает, что новые
конструкции деталей не будут взаимозаменяемыми с деталями ранее выпущенных
конструкций, но взаимозаменяемы между собой в пределах одного символа.
Цифровые приставки после номера детали или сборочной единицы, например, 01, 02,
03 и т. д. характеризуют исполнение детали или сборочной единицы (конструктивное или
климатическое) и эти детали между собой не взаимозаменяемы.
Например, детали «320-3502011 (корпус левый)» и «320-3502011-01 (корпус правый)»
имеют различное конструктивное исполнение и не взаимозаменяемы.
Некоторые детали, заимствованные от тракторов прежних моделей, имеют буквенно-
цифровые номера. Например, «Д18-055-А-01 Кольцо уплотнительное».
НАЗНАЧЕНИЕ
Тракторы «БЕЛАРУС-310.3/320/320.3/321» предназначены для выполнения различных
работ в сельском хозяйстве в агрегате с навесными, полунавесными и прицепными
машинами, работ в промышленности, коммунальном хозяйстве и на транспорте.
Тракторы
«БЕЛАРУС-310Р/320Р» приспособлены для механизации работ по
возделыванию риса, а также для выполнения различных работ в сельском хозяйстве в
агрегате с навесными, полунавесными, прицепными машинами и орудиями, коммунальном
хозяйстве и на транспорте.
3
Отличительные особенности моделей тракторов указаны в таблице 1.
Таблица 1
Модель дизеля;
Модель
номинальная
Колесная
Отличительные
трактора
мощность дизеля,
формула
особенности
кВт
БЕЛАРУС-310.3
LDW 1603/B3;
4х2
передняя ось, кабина
26,5 кВт
БЕЛАРУС-310Р
4х2
передняя ось, дуга безопасности,
рисоводческий
БЕЛАРУС-320
4х4
ПВМ, кабина
БЕЛАРУС-320.3
БЕЛАРУС-320Р
4х4
ПВМ, дуга безопасности,
рисоводческий
БЕЛАРУС-321
4х4
ПВМ, дуга безопасности
«Беларус
-310.3/310Р/320/320.3/320Р/321» представляют собой сельскохозяйственные
универсальные тракторы тягового класса 0,6.
Муфта сцепления (МС) - фрикционная, постоянно-замкнутого типа, однодисковая.
Коробка передач (КП) - механическая, ступенчатая с шестернями постоянного зацепления и
муфтами легкого включения.
Задний мост (ЗМ) - с главной передачей, дифференциалом с механической блокировкой,
конечными передачами.
Передний ведущий мост (ПВМ) «Беларус -320/320.3/320Р/321» - с главной передачей, с
самоблокирующимся дифференциалом с храповым механизмом свободного хода, конечными
передачами.
Привод ПВМ - от вторичного вала КП.
Тормоза рабочие - дисковые, с механическим раздельным управлением на левое и правое
задние колеса. Для
«Беларус-310.3/320/320.3» управление сблокировано с пневмоприводом
тормозов прицепов. Стояночный тормоз - автономный механический привод основных рабочих
тормозов.
Задний вал отбора мощности - зависимый двухскоростной и синхронный двухскоростной,
направление вращения - по часовой стрелке, со стороны торца хвостовика.
Заднее навесное устройство - шарнирное, трехточечное.
Рабочее место оператора (для «Беларус -310Р/320Р/321») - одноместное, оборудованное
подрессоренным, регулируемым сиденьем, площадками для ног, подножкой, дугой безопасности,
зеркалом заднего вида.
Кабина (для «Беларус -310.3/320/320.3») - одноместная, защитного типа, оборудованная
электроочистителями переднего и заднего стекол, системой вентиляции и обогрева кабины,
подрессоренным, регулируемым сиденьем.
Передний вал отбора мощности (по заказу) - зависимый двухскоростной и синхронный
двухскоростной, направление вращения - по часовой стрелке, со стороны торца хвостовика.
Переднее навесное устройство (по заказу) - шарнирное, трехточечное.
Оборудование по заказу: дуга безопасности (для «Беларус -310.3/320/320.3»), тент-каркас
(для
«Беларус -310.3/320/320.3»), передний ВОМ, переднее навесное устройство, передние
дополнительные грузы, тягово-сцепное устройство ТСУ-1-M, тягово-сцепное устройство
ТСУ-1-M с управлением от гидросистемы, быстросоединяемые разрывные муфты, вилка
буксирная, колеса с шинами
11,2-20 и
210/80R16
(кроме
«Беларус-310Р/320Р»), ремень
безопасности.
4
УКАЗАТЕЛЬ ГРУПП, ПОДГРУПП, СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ КАТАЛОГА
Группа
Подгруппа
№ рис.
Наименование
Стр.
11
Механизмы дизеля
1001
10.1

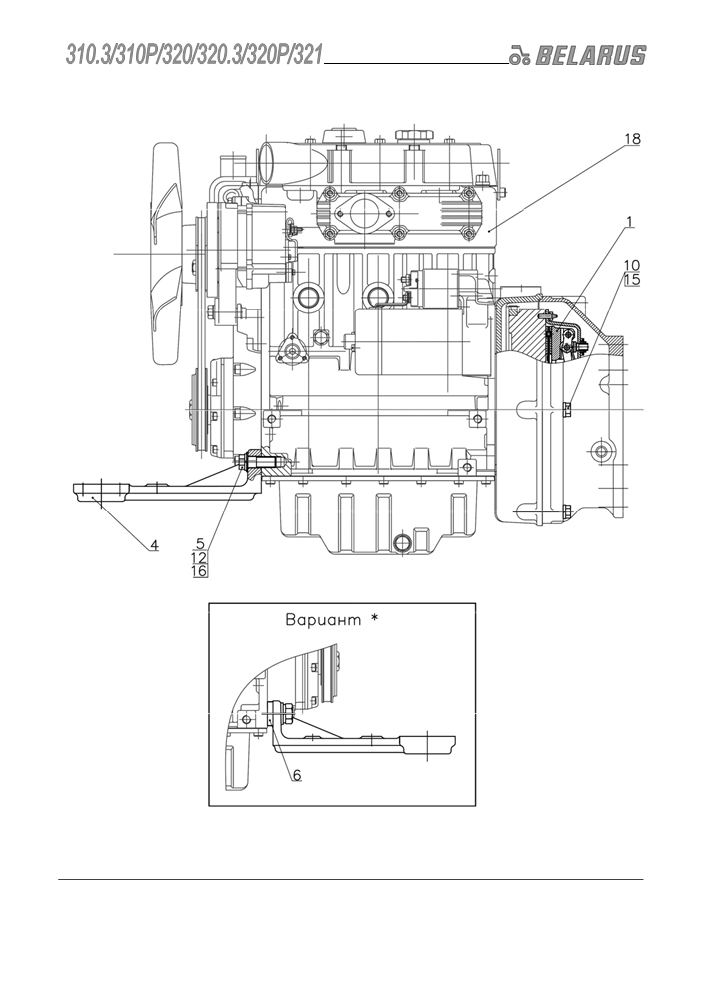

Установка двигателя
8
Система питания
1101
11.1

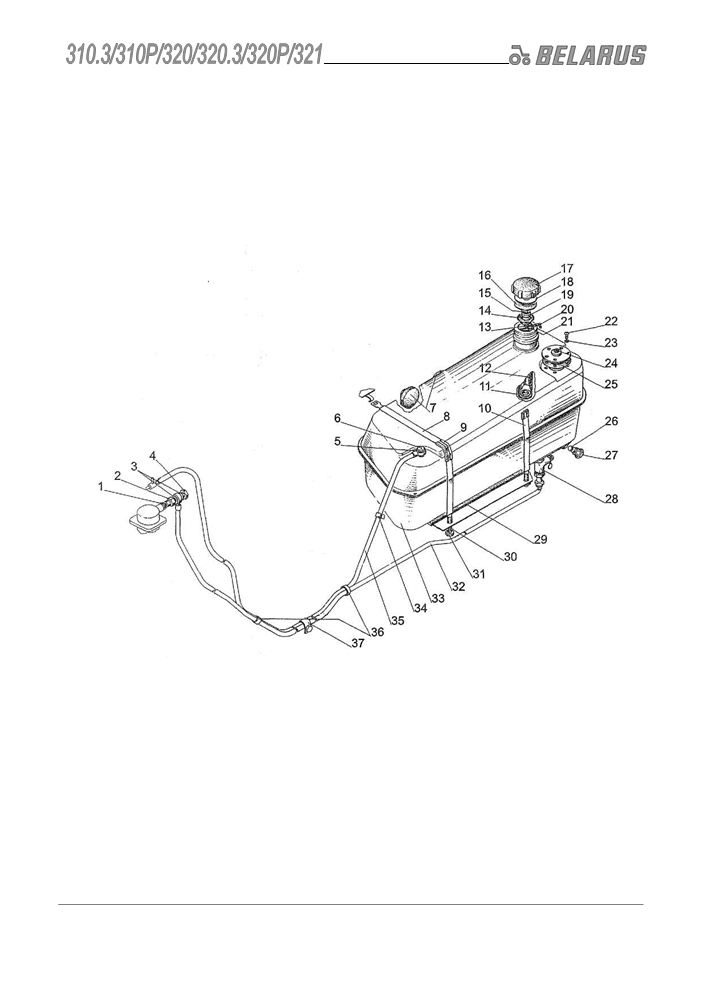

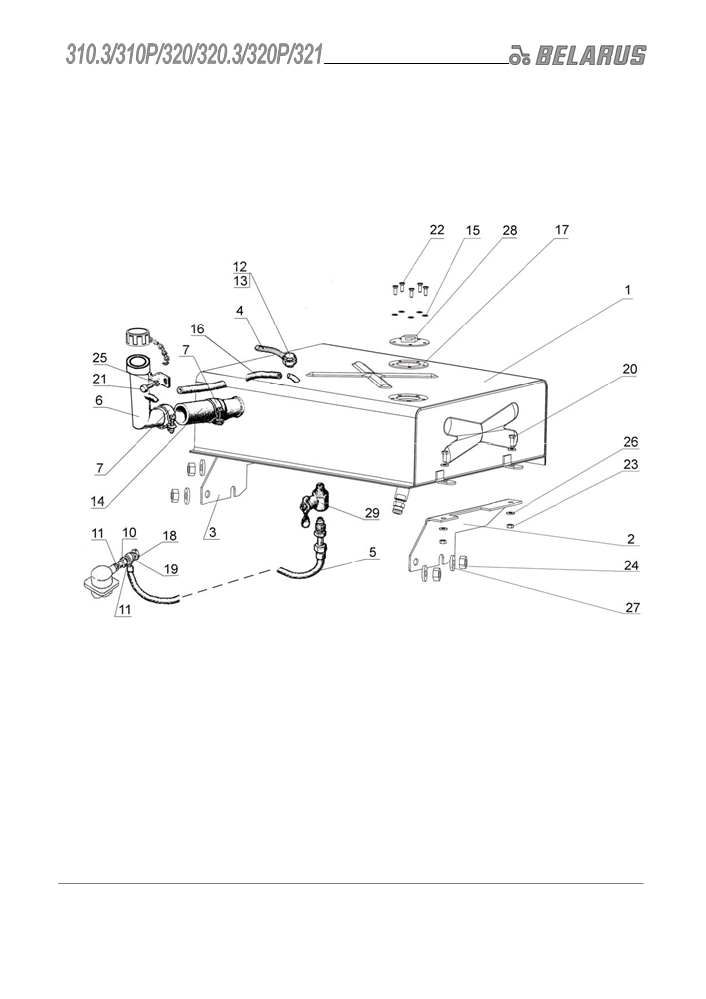

Бак топливный (для тракторов «Беларус-310.3/320/320.3»)
10
1101
11.2

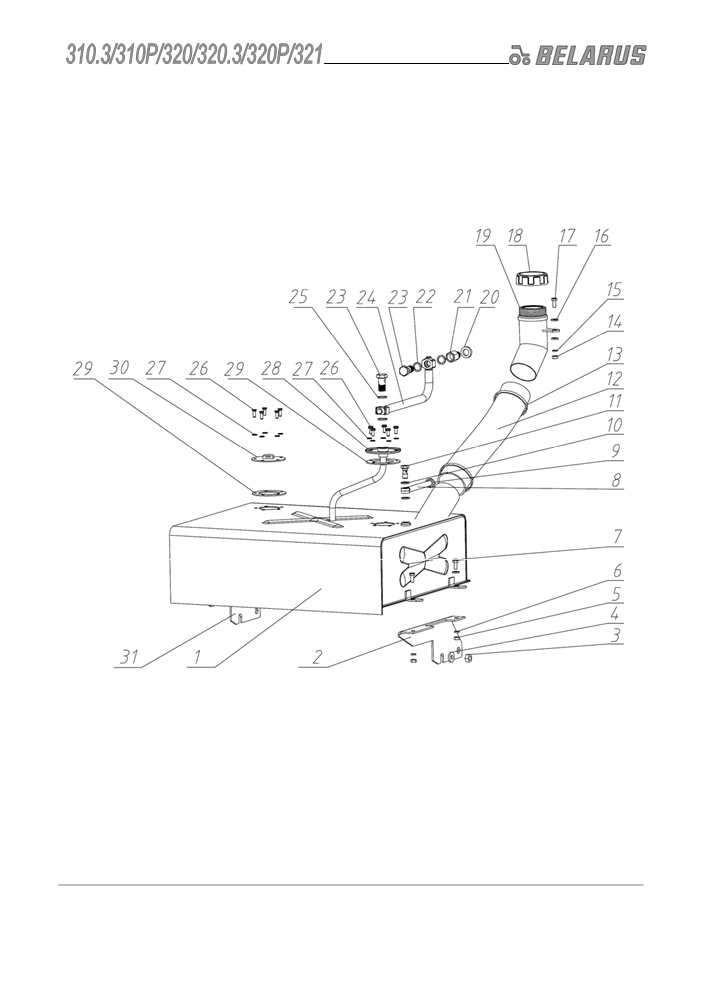

Бак топливный (для тракторов «Беларус-321»)
12
1101
11.3
Бак топливный (для тракторов «Беларус-310Р/320Р»)
14
1108
11.4

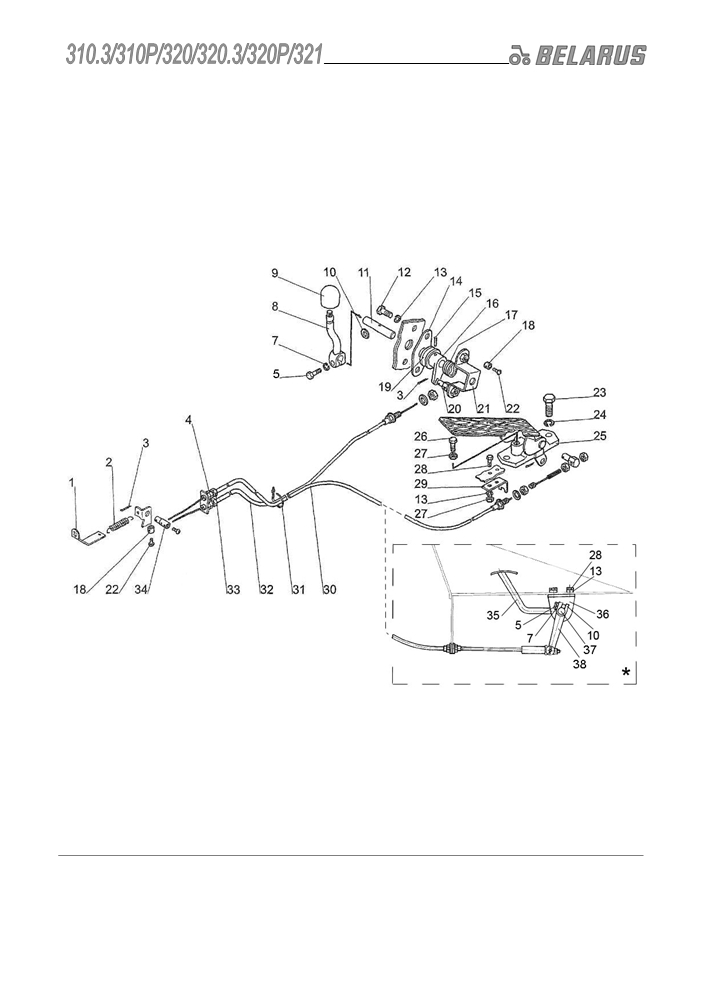

Управление подачей топлива
16
1109
11.5
Тракт воздухопроводящий
18
12
Система выпуска газа
1205
12.1
Глушитель
19
13
Система охлаждения
1301
13.1
Радиатор водяной
20
16
Сцепление
1601
16.1
Сцепление
22
Управление сцеплением
1602
16.2
24
(для тракторов «Беларус-320Р/321»)
Управление сцеплением
1602
16.3
26
(для тракторов «Беларус-310.3/320/320.3»)
17
Коробка передач
1701
17.1
Коробка передач
28
1701
17.2
Вал первичный. Вал I промежуточный
30
1701
17.3
Вал промежуточный II. Вал выходной
32
1701
17.4
Вал привода BOM
34
1702
17.5
Механизм управления коробкой передач
36
22
Привод карданный
2202
22.1
Привод карданный
40
23
Передний ведущий мост
2300,
Передний ведущий мост. Корпус и рукава переднего
23.1
42
2301
ведущего моста
2303,
Дифференциал, главная передача переднего ведущего
23.2
44
2402
моста
2308
23.3
Редуктор конечной передачи переднего ведущего моста
46
24
Задний мост
2401
24.1
Корпус заднего моста. Мост задний
48
Дифференциал
2403
24.2
50
(для тракторов «Беларус - 310.3/320/320.3/321»)
2403
24.3
Дифференциал (для тракторов «Беларус - 310Р/320Р»)
52
Конечная передача
2407
24.4
54
(для тракторов «Беларус - 310.3/320/320.3/321»)
2407
24.5
Конечная передача (для тракторов «Беларус - 310Р/320Р»)
56
2411
24.6
Управление блокировкой дифференциала
58
27
Тягово-сцепное устройство
2707
27.1
Тягово-сцепное устройство ТСУ-1М
60
2707
27.2
Тягово-сцепное устройство ТСУ-1М
62
28
Рама
2800
28.1
Полурама в сборе
64
2806
28.2
Буксир передний
66
4235
28.3
Балласт
67
5
УКАЗАТЕЛЬ ГРУПП, ПОДГРУПП, СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ КАТАЛОГА
Группа
Подгруппа
№ рис.
Наименование
Стр.
30
Тяга рулевая
3003
30.1
Тяги рулевые
68
3003
30.2
Ось передняя (для тракторов «Беларус-310.3/310Р»)
70
31
Колеса и ступицы
3101
31.1
Колеса передние направляющие
72
3101
31.2
Колеса передние ведущие
73
31.3,
3107
Колеса задние ведущие
74
31.4
34
Управление рулевое
3400
34.1
Управление рулевое гидрообъемное
76
Управление рулевое гидрообъемное
3400
34.2
80
(для тракторов «Беларус-321»)
3401
34.3
Колонка рулевая
82
C40x60
34.4
Цилиндр Ц40х160
84
35
Тормоза
3502,3503
35.1
Тормоза. Управление тормозами
86
Тормоз стояночно-запасной. Управление стояночно-запас-
3507
35.2
88
ным тормозом (для тракторов «Беларус-310.3/320/320.3/321»
Тормоз стояночно-запасной. Управление стояночно-
3507
35.3
90
запасным тормозом (для тракторов «Беларус-320Р/310Р»)
Пневмопривод
Установка пневмопривода
3506
35.4
92
(для тракторов «Беларус - 310.3/320/320.3»)
3509
35.5
Установка компрессора
94
3512
35.6
Установка регулятора давления
96
3513
35.7
Установка баллона
97
3514
35.8
Установка крана тормозного
98
3521
35.9
Установка головки соединительной
99
37
Электрооборудование
3700, 3723,
37.1
Электрооборудование двигателя
100
3724
Электрооборудование кабины
3700
37.2
102
(для тракторов «Беларус - 310.3/320/320.3»)
Электрооборудование кабины
3700
37.3
104
(для тракторов «Беларус-310Р/320Р/321»)
3700,
Электрооборудование крыши.
37.4
106
3738
Установка маяка сигнального.
Установка аккумуляторных батарей
3700
37.5
108
(для тракторов «Беларус-310Р/320Р/321»)
3700
37.6
Установка фар дорожных
110
3700
37.7
Установка фонарей передних
112
3700
37.8
Установка фонарей задних
114
3700
37.9
Электрооборудование отопителя
116
5205
37.10
Установка стеклоочистителей
118
5208
37.11
Установка омывателя
120
38
Приборы
3805,3723,
38.1
Щиток приборов
122
3724,3747
3805,3723,
38.2
Щиток приборов
124
3724,3747
6
УКАЗАТЕЛЬ ГРУПП, ПОДГРУПП, СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ КАТАЛОГА
Группа
Подгруппа
№ рис.
Наименование
Стр.
39
Инструмент и принадлежности
3901
39.1
Инструмент оператора
126
3912
39.2
Аптечка
127
Отбор мощности
4202
42.1
Вал отбора мощности задний
128
42
4216
42.2
Управление задним валом отбора мощности
130
4209
42.3
Вал отбора мощности передний
132
46
Гидросистема
Механизм задней навески 321-4605010/-01/-02
4605
46.1
136
(для тракторов «Беларус -321»)
4605
46.2
Механизм задней навески 320-4605010
140
4605
46.3
Механизм передней навески 220-4606020-А/-01/-02
144
Гидросистема 320-4600010
4607
46.4
148
(для тракторов «Беларус-310.3/320/320.3»)
46.5а,
4607
Гидросистема 321-4600010 (для тракторов «Беларус-321»)
150
46.5б
46.6а,
Гидросистема 320Р-4600010
4607
154
46.6б
(для тракторов «Беларус-310Р/320Р»)
4608
46.7
Бак масляный 321-4608110
158
Ц50х120
46.8
Гидроцилиндр Ц50х120.010-А
160
4604
46.9
Привод насоса
161
67
Кабина трактора
6700,6703,
67.1
Кабина
162
6707,6708
6702
67.2
Кабина
166
6708
67.3
Двери кабины
168
6700
67.4
Кабина (тент)
170
6700
67.5
Кабина (дуга)
174
6702
67.6
Установка панелей (для тракторов «Беларусь - 321»)
176
6702
67.7
Установка панелей (для тракторов «Беларус-310Р/320Р»)
178
6709
67.8
Дуга (для тракторов «Беларусь - 321»)
180
6707
67.9
Тент (для тракторов «Беларус-310Р/320Р»)
182
68
Сиденье
6800
68.1
Сиденье оператора 80-6800010/80-6800010-01
184
6800
68.2а
Сиденье оператора 80В-6804000
188
6801
68.2б
Подвеска сиденья
190
6800
68.3
Сиденье оператора GT500 M2-0 (по заказу)
194
81
Система кондиционирования
8101
81.1
Система отопления и вентиляции
196
82
Принадлежности кабины
8201
82.1
Зеркало наружное
198
Зеркало наружное
8201
82.2
200
(для тракторов «Беларус - 310Р/320Р/321»)
8204
82.3
Козырек противосолнечный
201
84
Оперение
8400
84.1
Облицовка
202
8403
84.2
Крылья передних колес
204
8405
84.3
Подножки (для тракторов «Беларус - 310.3/320/320.3»)
206
7
Рис.10.1. Установка двигателя
8
Группа 10. Системы дизеля.
Подгруппа 1001. Установка двигателя
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
10.1
320-1001001
1
Установка двигателя
1
320-1005009
1
Установка сцепления
4
622-1301011
1
Опора
5
320-1001002
2
Болт
6
320-1001003 *
1
Втулка
10
М10-6gх35.88.35.019 ГОСТ 7796-70
6
Болт
12
С 16.01.019 ГОСТ 11371-78
2
Шайба
15
10 ОТ ОСТ 37.001.115-75
6
Шайба
16
16 ОТ ОСТ 37.001.115-75
2
Шайба
* Для тракторов без пневмосистемы.
9
Рис.11.1. Бак топливный (для тракторов «Беларус-310.3/320/320.3»)
10
Группа 11. Система питания
Подгруппа 1101. Бак топливный
(для тракторов «Беларус-310.3/320/320.3»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
11.1
082-1101040
1
Фильтр (11, 12)
082-1103010
1
Пробка (13-19)
220-1101030
1
Хомут (8, 9)
220-1101030-01
1
Хомут (9, 10)
320-1101000
1
Установка бака
1
320-1104788
1
Прокладка
2
320-1101051
1
Штуцер
3
Д18-055
2
Кольцо уплотнительное
4
Д18-051
1
Болт
5
36-1104788
2
Прокладка
6
36-1104787
1
Болт
7
80-3703016
2
Амортизатор
8
220-1101040
1
Лента
9
ПР36-01
2
Профиль резиновый
10
220-1101040-01
1
Лента
11
082-1101060
1
Дно
12
082-1101050
1
Фильтр
13
082-1103017
1
Зацеп
14
082-1103014
1
Стакан
15
082-1103013
1
Клапан
16
082-1103015
1
Прокладка
17
082-1103011
1
Крышка
18
082-1103012
1
Корпус
19
082-1103016
1
Фильтр
20
36-1101068
1
Цепочка
21
36-1101067
2
Кольцо
22
В.М5-6gх16.58.019 ГОСТ 17475-80
5
Винт
23
80-1101067
5
Шайба
24
ДУМП-23М
1
Датчик указателя уровня топлива
25
200-3806026
1
Прокладка
26
11,112-100 ГОСТ 3722-81
1
Шарик
27
50-1101081-Б
1
Штуцер
28
КР 25-1013000
1
Кран КР 25
29
220-1101063
2
Прокладка
30
10 ОТ ОСТ 37.001.115-75
2
Шайба
31
М10-6Н.6.019 ГОСТ 5915-70
2
Гайка
32
530-1104040
1
Топливопровод
33
220-1101010
1
Бак
34
36-1003291
1
Скоба
35
220-1101070
1
Скоба
36
1M-100
2
Манжета
37
220-3723012
1
Кронштейн
11
Рис.11.2. Бак топливный (для тракторов «Беларус-321»)
12
Группа 11. Система питания
Подгруппа 1101. Бак топливный
(для тракторов «Беларус-321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
11.2
311-1101010-01
Бак топливный
1
311-1101010
1
Бак
2
215-1101040
1
Кронштейн
3
М12-6Н.6.019 ГОСТ 5927-70
4
Гайка
4
12 ОТ ОСТ 37.001.115-75
4
Шайба
5
М6-6Н.6.019 ГОСТ 5915-70
4
Гайка
6
6Т ОСТ 37.001.115-75
4
Шайба
7
М6-6gx30.88.35.019 ГОСТ 7798-70
4
Болт
8
1101.23
1
Топливопровод резинотканевый
9
5000.14
1
Хомут с червячной резьбой 8-12
10
4600.16
2
Шайба РМ10
11
36-1104787
1
Болт штуцера
12
70-1101035-Б-03
1
Рукав
13
5000.06
2
Хомут с червячной резьбой 50-70
14
М10-6Н.6.019 ГОСТ 5915-70
1
Гайка
15
С 10.01.019 ГОСТ 11371-78
1
Шайба
16
10 ОТ ОСТ 37.001.115-75
1
Шайба
17
М10-6gх35.88.35.019 ГОСТ 7796-70
1
Болт
18
082-1103010
1
Пробка
19
311-1101280
1
Горловина
20
320-1101788
1
Прокладка
21
320-1101051-Б
1
Штуцер
22
4600.18
4
Шайба РМ14
23
Д18-051
2
Болт
24
1101.24
1
Топливопровод резинотканевый
25
4600.18
4
Шайба РМ14
26
В.М5-6gх16.58.019 ГОСТ 17475-80
10
Винт
27
80-1101067
10
Шайба
28
215-1101060
1
Топливозаборник
29
200-3806026
2
Прокладка
30
3827.25
1
Датчик указателя уровня топлива 26
31
215-1101040-01
1
Кронштейн
13
Рис.11.3. Бак топливный (для тракторов «Беларус-310Р/320Р»)
14
Группа 11. Система питания
Подгруппа 1101. Бак топливный
(для тракторов «Беларус-310Р/320Р»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
11.3
320Р-1101000
1
Бак
1
320Р-1101010
1
Бак
2
320Р-1101030
1
Кронштейн
3
320Р-1101030-01
1
Кронштейн
4
920-1101140-01
1
Топливопровод
5
920П-1101250-01
1
Топливопровод
6
320Р-1101260
1
Горловина заливная
7
ХС-66
2
Хомут
10
320-1101051-Б
1
Штуцер
11
320-1101788
1
Прокладка
12
36-1104787
1
Болт штуцера
13
36-1104788
2
Прокладка
14
70-1101035-Б
1
Рукав
15
80-1101067
5
Шайба
16
85-1101002
1
Трубка
17
200-3806026
1
Прокладка
18
Д18-051
1
Болт
19
РМ 14
2
Кольцо уплотнительное
20
М6-6gх20.88.35.019 ГОСТ 7798-70
4
Болт
21
М8-6gх25.88.35.019 ГОСТ 7796-70
1
Болт
22
В.М5-6gх16.58.019 ГОСТ 17475-80
5
Винт
23
М6-6Н.6.019 ГОСТ 5915-70
4
Гайка
24
М12-6Н.6.019 ГОСТ 5915-70
4
Гайка
25
8Т ОСТ 37.001.115-75
1
Шайба
26
6Т ОСТ 37.001.115-75
4
Шайба
27
12 ОТ ОСТ 37.001.115-75
4
Шайба
28
ДУМП-26М
1
Датчик
29
ПП6-1
1
Кран
15
Рис.11.4. Управление подачей топлива
16
содержание .. 1 2 ..
