Index Tractors Model MA-30, MA-40, MA-50, MA-60, MA-70, MA-80 TOW Tractor - service manual 1995 year
|
|

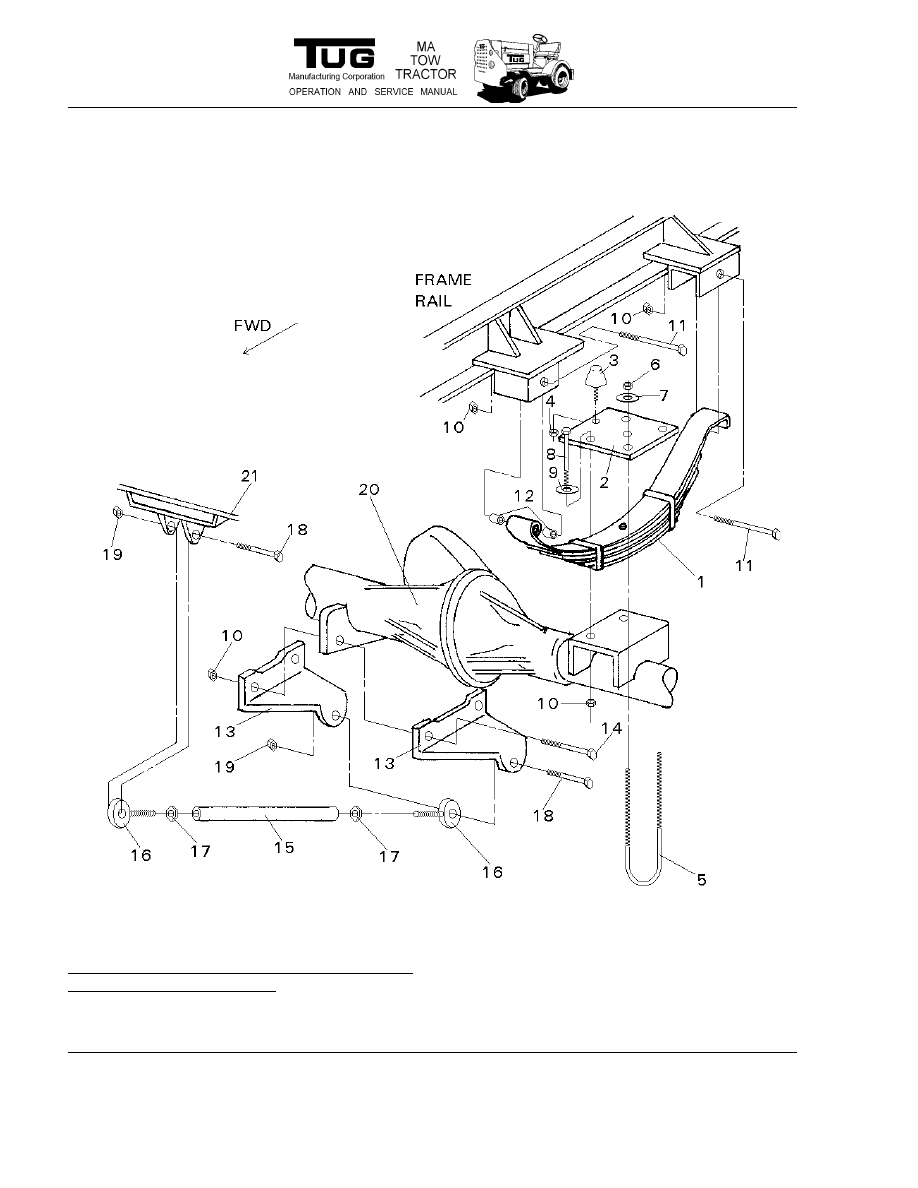

Chapter 4: Illustrated Parts List Jan. 1997 Section 4-2 p. 173 47-1 —— ---------------- T6-4037-109 rear spring doubler 2 178-926 47-2 —— ---------------- T6-4037-102 rear spring forward support, rH 1 “ 47- —— ---------------- T6-4037-101 rear spring forward support, lH 1 “ 47-3 —— ---------------- 3/8-16NCX1-1/2" hex head bolt 12 “ 47-4 —— ---------------- 3/8-16NC locknut 20 “ 47-5 —— ---------------- 9/16-12NCX3-1/2" hex head bolt 4 “ 47-6 —— ---------------- 9/16-12NC locknut 8 “ 47-7 76 EXP3-11 T6-4042-101 nylon bushing 4 “ 47-8 208 P21244 T6-4041-105OS rear spring assembly, eye at front, slipper at back 2 As Req’d 208 3500A2 T6-4041-105 rear spring assembly, eye at front and back 2 178-926 47-9 —— ---------------- T6-4029-101 rear spring aft support 2 “ 47-10 —— ---------------- 3/8-16NCX1-1/4" hex head bolt 8 “ 47-11 —— ---------------- T6-4040-103 spring mounting plate 2 “ 47-12 —— ---------------- T6-2107-103 u-bolt, rear 2 “ 47-13 —— ---------------- 1/2-13NCX3-1/2" hex head bolt 4 “ 47-14 —— ---------------- 1/2-13NC locknut 4 “ 47-15 —— ---------------- T6-2009-104 traction bar, rH 1 547-926 47- —— ---------------- T6-2009-103 traction bar, lH 1 “ 47-16 92 50X55 T6-4012-107 snubber 2 “ 47-17 —— ---------------- 1/2-13NCX7/8" hex head bolt 2 “ 47-18 —— ---------------- 1/2-13NC locknut 2 “ 47-19 —— ---------------- 1/2-13NCX1" hex head bolt 2 “ 47-20 —— ---------------- 1/2 flat washer 2 “ 47-21 —— ---------------- T6-2001-101WB drive axle assembly, rockwell 1 “ 47- —— ---------------- T6-2012-103 SUPPORT, L/H 1 AS REQ’D 47- —— ---------------- T6-2012-105 SUPPORT, R/H 1 “ 47- —— ---------------- MD-D01-105 SUPPORT, 3-HOLE 1 “ 47- —— ---------------- T6-2012-107 SUPPORT, 2-HOLE 1 “ Fig & Co Vendor Part Tug Part Number Description Qty Effective Ind# de Number |
