Гусеничный бульдозер Shantui SD23 (технические характеристики)



Shantui SD23 пользуется большим спросом у российских потребителей. К преимуществам строительной специальной техники относится адаптированность к выполнению земляных работ при строительстве промышленных и гражданских объектов, строительстве и ремонте дорожного полотна. Кроме того, бульдозер позиционируется как надежная, производительная, мощная и экономичная машина с современным внешним видом.

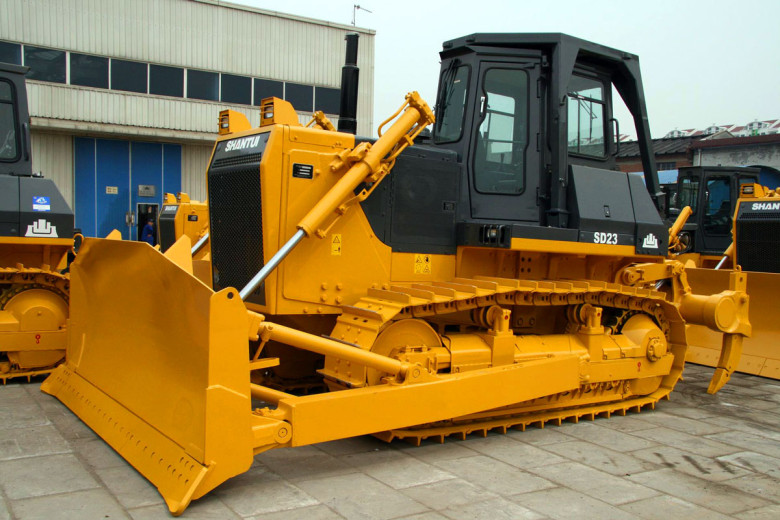

Гусеничный бульдозер Shantui SD23

Гусеничный бульдозер Shantui SD23

Особенности и преимущества

Разработчики бульдозера Shantui SD23 предусмотрели возможность использования его во многих областях деятельности, что обеспечивает такое качество, как универсальность. Он легко справляется с землеройными работами, рыхлением грунтов, расчисткой территорий, а также транспортировкой грузов. Наиболее часто техника используется при производстве дорожных и строительных работ, т.к. в этих отраслях обладает наибольшей эффективностью.

Опционально могут устанавливаться навесные рабочие органы, способствующие повышению производительности при работе в следующих условиях:

  • в высокогорье, где присутствует разреженный воздух;
  • в местах захоронения различных отходов;
  • в лесном хозяйстве;
  • на болотистых территориях или в условиях пониженной проходимости;
  • в пустынях;
  • при пониженных температурах (Крайний Север и т.п.).
Бульдозер Шантуй СД 23

Бульдозер Шантуй СД 23

Бульдозер представляет собой комплексный продукт компаний Shantui (Китай) и Komatsu (Япония). Производитель имеет право на использование совместных разработок при производстве последующих моделей и модификаций техники. Сам бульдозер Шантуй СД 23 является аналогом модели японского производства D85A-21. К отличительным чертам китайского продукта относятся:

  • система для повышения устойчивости машины при работе на склоне, которая предотвращает опрокидывание;
  • увеличенная площадь опирания гусеничной ленты на основание, что также благоприятно сказывается на устойчивости;
  • для поддержания гусеничной ленты устанавливаются семь опорных и два поддерживающих катка;
  • оси качания расположены в передней части шасси. Это позволяет сократить воздействия на бортовые редукторы и увеличить длительность их безотказной службы;
  • демпферные опоры снижают количество вибрации в кабине и шумность;
  • электронная система управления, отслеживающая состояние машины при работе. При небольших отклонениях рабочих характеристик от нормы позволяет быстро устранить причину и не прерывать рабочий процесс. Во время устранения неполадки управление производится посредством дублирующих каналов;
  • тормоза устанавливаются многодисковые, в масляной ванне. Это позволяет отказаться от проведения технического обслуживания и настройки системы.
Shantui SD23. Фото

Shantui SD23. Фото

Кроме того, к преимуществам строительной спецтехники относятся экономичность, высокие технические характеристики, комфортабельность, современные технологии производства. Благодаря этим качествам и низкой стоимости бульдозера, он пользуется высоким спросом.

Технические характеристики и габариты

К основным техническим характеристикам Shantui SD23 относятся:

  • вес – 24,6 т;
  • предельное заглубление – 0,54 м;
  • предельная глубина рытья – 0,7 м;
  • ширина гусеничной ленты – 0,56 м;
  • удельное давление на основание – 78 кПа;
  • давление на грунт – 0,078 МПа.

При этом габариты машины составляют 5,87 м х 3,73 м х 3,38 м.

Габаритные размеры

Габаритные размеры приведены для бульдозера с прямым перекашиваемым отвалом, в скобках — для поворотного отвала.

Длина 4200 мм
Ширина 2680 мм
Высота 3390 мм
Длина с отвалом и рыхлителем 7180 мм
Ширина с отвалом и рыхлителем 4390 мм
Дорожный просвет 405 мм
Колея гусеничного хода 2000 мм
Минимальный радиус поворота 3300 мм


Двигатель

Высокие технические характеристики бульдозера Shantui SD23 обусловлены установкой современного мощного мотора производства Cummins. Отсек двигателя имеет увеличенное внутреннее пространство, что дало возможность расположить в нем не только главные устройства, но и контроллеры. Это обеспечивает простоту ухода и сокращает время простоя при проведении сервисных работ.

Рабочий объем 14 л
Номинальная мощность 162 (220) кВт (л.с.)
Максимальный крутящий момент 1030 Нм
Частота вращения 1850 об/мин
Диаметр цилиндра 139,7 мм

На бульдозер могут устанавливаться два типа двигателей. Это усовершенствованные агрегаты NT855-C280 S10 и NT855-C280 BCIII. При этом силовая установка весит не более 1,18 т, а мощностные показатели выше стандартной модели. Данные агрегаты работают в четырехтактном режиме, оснащены шестью цилиндрами и потребляют дизельное топливо. Для понижения температуры двигателя предусмотрена система жидкостного охлаждения, качественную работу установки гарантирует система прямой подачи горючей смеси. Это обуславливает высокий КПД и экономичность потребления дизеля.

В среднем бульдозер расходует 217 г топлива на каждый киловатт мощности за час работы, что составляет порядка 35 – 40 л/ч. Вместительность бака для горючего составляет 600 л.

Устройство

Shantui SD23 способен работать в различных климатических условиях. Благодаря использованию японских разработок увеличена надежность и длительность службы основных функциональных узлов.

Ходовая часть

Бульдозер характеризуется высокой устойчивостью к переворачиванию. Гусеничная лента устанавливается на семи опорных катках и двух поддерживающих с каждой стороны. Ведущие катки изготавливаются с помощью литья. Благодаря гусеничному ходу удельное давление на основание не превышает 78 кПа. Также этому способствует увеличение площади башмаков и установка их в количестве 78 штук.

КПП позволяет переключать передачи и передвигаться в скоростном режиме от 3,8 до 11,8 км/ч на передних скоростях и от 4,9 до 14,3 км/ч на задних.

Гусеничный бульдозер Shantui SD 23 оборудуется трансмиссией, в состав которой входят:

  • бортовая передача с системой смазки посредством распыления и двухступенчатым редуктором цилиндрического типа;
  • ведущий привод с системой смазки посредством распыления, спирально-зубчатая передача и 1-ступенчатый редуктор;
  • 1-ступенчатый трехэлементный 1-фазный гидравлический трансформатор;
  • многодисковая непрерывно замкнутая поворотная муфта в масле с гидроприводом;
  • планетарная передача, присоединенная посредством гидравлики, с системой принудительной смазки и многодисковым сцеплением.

Ходовая часть представляет собой собственную разработку компании-производителя спецтехники. Она прошла все необходимые проверки на прочность и выносливость. Она выполнена в виде отдельных модулей, соединенных в единую конструкцию. Это позволяет сократить длительность работ по замене траков и техобслуживанию машины. Опционально устанавливаются гусеничные ленты различного типа и ширины, что гарантирует проходимость в любых условиях.

Высокие технические характеристики Шантуй 23 и ходовые качества, возможность двигаться задним ходом с высокой скоростью, уширенные гусеничные ленты обеспечивают эффективность при производстве работ в любых условиях, где другая техника не может применяться.

Гидравлическая система

На бульдозер Shantui 23 устанавливаются две гидравлические системы, не взаимосвязанные между собой. Они представлены:

  • гидросистемой рабочих органов, отвечающей за работу рыхлителя. При этом совершаются возвратно-поступательные движения поршня гидравлического цилиндра и отвала, что обеспечивает давление в гидроцилиндрах;
  • гидросистемой привода шасси, которая обеспечивает необходимое давление масла, поступающего в гидравлический трансформатор. Это необходимо для смазки подшипников, шестеренок и других механизмов, подверженных трению и используемых при торможении.

Кабина оператора

В кабине Shantui SD23 снижено количество вибрации и шума за счет установки демпфирующих опор. Из салона открывается панорамная обзорность, что гарантирует безопасность работ, и возможность полностью контролировать рабочий процесс. Внешне форма кабины соответствует шестиграннику. Для комфорта оператора предусмотрены системы кондиционирования и отопления, являющиеся частью стандартной комплектации техники. Салон обшит звукоизоляционным материалом высокого качества, благодаря которому снижается шумность и создаются более комфортные условия работы оператора. Сидение машиниста имеет возможность настройки, элементы управления расположены в непосредственной близости от рук водителя.

Удобство эксплуатации и обслуживания

Микросхема системы контроля над состоянием бульдозера Shantui SD23 позволяет своевременно установить причину и местонахождение неполадки.

Техобслуживание производится быстро и легко за счет использования оригинального одностороннего дизайна. Отсек двигателя обладает увеличенным внутренним пространством, что позволяет быстро и свободно производить сервисные работы. Здесь расположены баки для жидкостей, контроллеры и основные функциональные узлы. Блочное расположение точек контроля сокращает время на техосмотр и длительность простоев бульдозера при его проведении, а также уменьшает расходы на проверку и обслуживание спецмашины.

Рабочее оборудование

  Прямой Поворотный U-отвал
Призма волочения, куб. м. 7,8 5,4 8,4
Ширина отвала, мм 3725 4365 3860
Высота отвала, мм 1395 1007 1379
Максимальное заглубление отвала, мм 540 560 540
Максимальная регулировка перекоса, мм 1210 1240 1210
Масса отвала, кг 2900 3372 3350

В базовую комплектацию Шантуй 23 входят следующие рабочие органы:

  • прямой неповоротный отвал, смонтированный в передней части техники с помощью 2 толкающих брусьев из металла. Отвал используется при производстве землеройных работ и землеустройстве. Категория грунта в данном случае не играет существенной роли. Ширина отвала составляет 3,72 м, высота – 1,39 м;
  • трехзубчатый рыхлитель устанавливается в задней части бульдозера. Он представляет собой демонтируемую конструкцию с тремя звеньями. Расстояние между клыками 1 м. Он разрабатывался для работы с высокими нагрузками и мерзлыми грунтами.

Рыхлитель

Модификации

Цена Shantui SD23 зависит от модификации техники. Индекс в названии указывает на характерные особенности, не присущие стандартной модели:

  • E – увеличенная ширина гусеничной ленты;
  • D – возможность работы в пустыне;
  • S – возможность работы в заболоченной местности;
  • R – высокая экологичность выхлопа.

Стоимость нового и б/у

Машина характеризуется низкой стоимостью, высокими техническими характеристиками и производительностью. Новая модель обойдется минимум в 7,2 млн. руб. Продажа Шантуй СД 23 б/у стартует с 4,5 млн. руб., что представляет определенный интерес у покупателей.

Арендовать бульдозер на час можно за 2100 руб.

Аналоги

Бульдозер Шантуй SD 23 создан в качестве аналога более дорогостоящей машины производства японской компании Комацу D85A-21. Также к аналогам машины можно отнести российские продукты: Промтрактор Т15, ЧТЗ Б12, Четра Т-15
