Бульдозер Shantui SD32 (технические характеристики)



Бульдозер Shantui SD32 представляет собой одну из самых крупных машин своего класса. При конструировании были использованы современные разработки и технологии, полученные от японского завода по производству строительной специальной техники Komatsu. Модель SD32 принадлежит к 25 тяговому классу и способна работать в условиях высокогорья (до 3,5 км), обладая неизменно высокой производительностью и эффективностью. Такой результат получен в результате установки на бульдозер Shantui SD 32 турбированного нагнетателя с приводом от выхлопа к двигателю.

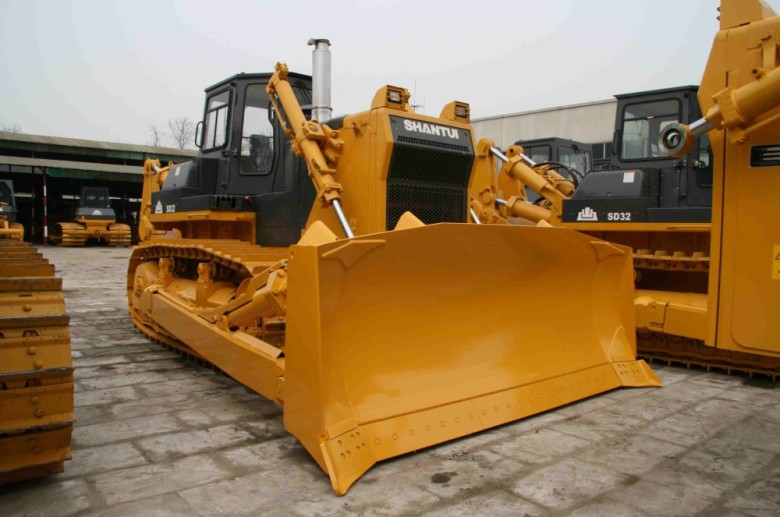

Фото бульдозера Shantui SD32

Фото бульдозера Shantui SD32

Особенности и преимущества

Техника представляет собой передовую разработку компании Шантуй благодаря использованию технологий Комацу. В ней воплотились современные инженерные решения, конструкторские инновации и изобретения последних лет, созданные в машиностроительной отрасли.

Бульдозер Шантуй СД 32 обладает высокой продуктивностью, отличной способностью к маневрированию и возможностью работать в различных условиях. Он используется в строительстве, при разработке карьеров, дорожно-ремонтных и дорожно-строительных, а также мелиоративных работах и рекультивации, вскрытии тяжелых грунтов, транспортировке материалов, планировке территорий и прочих. Модификации СД 32 предназначены для работы в особо тяжелых, опасных для человека условиях. Так, модифицированный бульдозер способен производить работы на мусорных полигонах по захоронению отходов.

Шантуй СД 32. Фото

Шантуй СД 32. Фото

Одной из технических характеристик Shantui SD32 является скорость передвижения, которая составляет от 11 до 13 км/ч. При общем весе 37 т и призме волочения 5 м3 он является уникальным помощником в различных областях деятельности.

Машина характеризуется как мощная строительная специальная техника, обладающая длительным сроком безотказной работы. Технические характеристики Шантуй СД 32 остаются неизменными при любых климатических условиях. Все эти преимущества, а также прочный несущий каркас сделали модель весьма популярной. Материалы и технология изготовления полностью соответствуют таким стандартам, как ISO и ГОСТ.

Технические характеристики и габариты

Высокие технические характеристики бульдозера Shantui SD32 позволили причислить его к 25 классу по силе тяги. Габариты машины составляют:

  • длина – 6,88 м;
  • ширина – 4,03 м;
  • высота – 3,73 м;
  • ширина колеи – 2,14 м;
  • клиренс – 0,5 м;
  • самый малый радиус разворота – 3,8 м;
  • предельный рабочий угол – 30 градусов.


При данных размерах машины, технические характеристики Shantui SD 32 весьма высокие:

  • вес – 37,2 т;
  • удельное давление на основание – 105 кПа;
  • призма волочения – 5 м3;
  • предельная скорость движения – 13 км/ч.

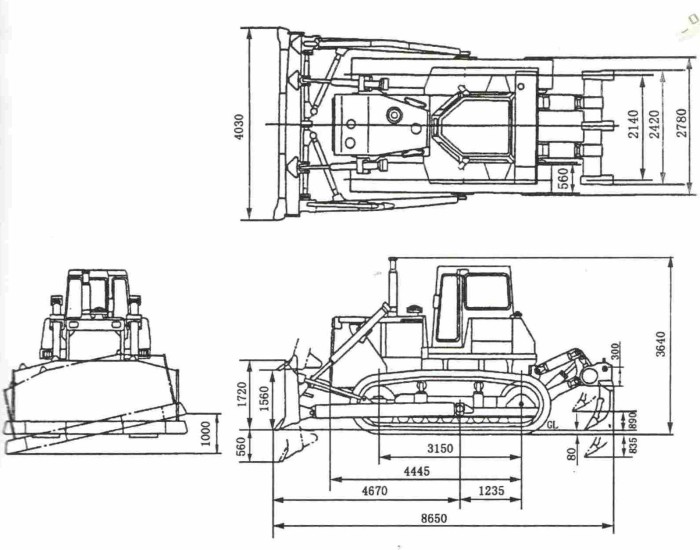

Габариты Shantui SD32

Габариты Shantui SD32

Двигатель

На технику устанавливается силовой агрегат производства Cummins. Шестицилиндровая четырехтактная модель NT855-C360 обеспечивает малый расход топлива Шантуй СД 32, обладает объемом 14 л. Вращается вал со скоростью 1400 оборотов за минуту, при этом достигается предельный крутящий момент – 1440 кН.

Турбированный наддув выхлопной системы позволяет технике работать на высоте до 3,5 км. Это является преимуществом бульдозера, т.к. многие модели строительной техники не могут работать при пониженном содержании кислорода в воздухе.

Диаметр цилиндров двигателя составляет 140 мм, мощность силовой установки 235 кВт или 320 лошадиных сил.

Малый расход топлива бульдозера Shantui SD 32 и вместительность бака для дизельного горючего 600 л позволяют технике длительное время работать без дозаправки.

Топливный насос работает в режиме «давление-время», обеспечивая правильную работу установки. В стандартную комплектацию двигателя входит система прямой подачи горючей смеси и регулятор частоты вращения в любом режиме работы, система жидкостного охлаждения и турбированный нагнетатель. Система охлаждения работает на воде, циркуляция в ней происходит принудительно под действием центробежного насоса и вентилятора.

Ходовая часть

В качестве элементов «ходовки» бульдозера Shantui SD32 используются наборные гусеницы и подвеска грузом для равновесия. «Ходовка» плавающего типа, дисковые тормоза устанавливаются не настраиваемые.

Гусеницы Shantui SD 32

Гусеницы Shantui SD 32

В состав трансмиссии бульдозера Шантуй СД 32 входят:

  • бортовая передача, представленная цилиндрическим редуктором с двумя ступенями и разбрызгиваемой смазкой;
  • муфта поворота из нескольких дисков находится в неизменно замкнутом положении, расположенная в масле, отделенная посредством гидравлики и приводимая в действие вручную или с помощью гидравлической системы;
  • планетарная передача со сцеплением с несколькими дисками, которое управляется с помощью гидравлической системы и характеризуется принудительной смазкой;
  • гидравлический трансформатор для преобразования крутящего момента двигателя, представленный тремя элементами, работающий на одной ступени и одной фазе;
  • ленточный тормоз муфты поворота, управляемый через педаль тормоза, расположенную в масляной ванне;
  • главный привод, представленный конической спирально-зубчатой передачей и смазкой посредством разбрызгивания.

Гусеничная лента состоит из одношпорных гусениц с сорок одним траком. Она монтируется на семи опорных катках и двух поддерживающих. Также с каждой стороны устанавливается натяжное колесо. Движение вперед характеризуется предельной скоростью 11,5 км/ч, назад – 13,5 км/ч.

Повышение надежности передачи бульдозера Shantui SD 32 и понижение вибрации обеспечиваются за счет установки демпфирующих устройств между двигателем и силовой передачей.

тип грунтозацепа одиночный
высота грунтозацепа 80 мм
шаг гусеницы 228,6 мм
ширина ленты 560 мм
число башмаков 41 с каждой стороны
колея гусеничной системы 2140 мм
удельное давление на грунт 0,105 МПа

Гидравлическая система

Гидросистема предназначена для поддержания требуемого уровня эксплуатационных параметров, а также облегчения управления техникой. В состав гидравлики входит шестеренчатый насос мощностью 335,5 л за минуту работы, который работает совместно с двумя гидроцилиндрами диаметром 11 см. Последние являются гидроцилиндрами двустороннего действия. Управление потоком осуществляется с помощью распределительного клапана. Предельное давление в гидравлической системе Shantui SD32 СД 32 составляет 14 МПа.

Кабина оператора

В стандартную комплектацию кабины оператора входят системы отопления и вентилирования воздуха.

Элементы управления устанавливаются в минимальном количестве, они функциональны и характеризуются удобством пользования. Для контроля состояния машины предусмотрена централизованная система, которая в случае поломки или неполадки выводит информацию оператору, позволяя своевременно остановить работу и устранить причину отказа.

Рабочее оборудование

Цена Shantui SD 32 зависит от дополнительного оборудования, которое поставляется совместно с машиной. Стандартно техника оснащается прямым бульдозерным отвалом в качестве основного органа и рыхлитель с одним зубом в качестве дополнительного. Базовая комплектация включает два поддерживающих и семь опорных катков. Дополнительно можно приобрести отвалы прямой, поворотный, U-образный, а также рыхлитель с тремя стойками.

Рабочее оборудование
Прямой отвал гидравлика приводится в действие управляющим клапаном
Тип поддержки отвала упорный цилиндр справа
Ширина отвала 4030 мм
Высота отвала 1720 мм
Максимальная высота подъема 1560 мм
Максимальная глубина выемки 560 мм
Призма волочения 11.7 м3
Поворотный отвал
Ширина 5000 мм
Высота 1140 мм
Заглубление (максимум) 630 мм
Призма волочения 6 м3
Эффективность работы 245 м3/ч
Масса отвала 4855 кг
U-отвал
Ширина 4030 мм
Высота 1725 мм
Заглубление (максимум) 500 мм
Призма волочения 11,9 м3
Эффективность работы 365 м3/ч
Масса отвала 4868 кг
Рыхлитель трехстоечный
Максимальная глубина рыхления 870 мм
Максимальная высота подъема 925 мм
Стандартный угол рыхления 45° (устанавливается от 35° до 63°)
Рыхлитель одностоечный
Максимальная глубина рыхления 1250 мм
Максимальная высота подъема 965 мм

Комплектация

Купить Shantui SD32 можно в различных исполнениях, используемых для выполнения определенного вида работ. В зависимости от них отличается комплектация техники. Опционально устанавливается система кондиционирования и отопления на все модели. Кроме того дополнительно устанавливается защитная система ROPS, подогреватель топлива производства Webasto для обеспечения запуска двигателя в зимнее время, одностоечный или трехстоечный рыхлители.

Модификации

Стоимость Shantui SD32 зависит также от модификации. Усовершенствованная техника является узконаправленной и позволяет увеличить производительность при условии работ на:

  • заболоченных территориях;
  • лесных районах;
  • полигонах по захоронению отходов;
  • угольных электростанциях;
  • значительной высоте (высокогорных площадках);
  • пустынной местности;
  • болотах при высокой влажности.
Отвал ножи на Shantui SD32

Отвал ножи на Shantui SD32

Стоимость нового и б/у

У техники имеется большое количество аналогов, а, следовательно, и конкурентов. При этом модель СД32 пользуется высокой популярностью, т.к. стоит на порядок дешевле. Новая модель характеризуется стоимостью порядка 9,5 – 10,5 млн. руб. Купить бульдозер Shantui SD 32 бу можно за 6,5 млн. руб. и более.

Аренда Shantui SD 32 обойдется в 20 тыс. руб. за одну рабочую смену.

Аналоги

К аналогам Shantui SD32 относятся:

  • российские ДЭТ-250 и Четра Т20;
  • иностранные Komatsu D 155A, Shehwa SD 8B, Caterpillar D 8R, Liebherr PR 752, Zoomlion ZD320-3.

Стоимость российской продукции гораздо ниже, чем иностранных конкурентов, которые превосходят по цене модель SD 32.
