Бульдозер Shantui SD22 (технические характеристики)



Широкое распространение получила строительная спецтехника на гусеничном ходу. Она способна выполнять множество работ при землеустройстве, в том числе при производстве строительных, земляных и дорожных работ, а также в карьерах. Основными преимуществами такой техники является ее высокий показатель выработки и способность маневрировать.

Такими характеристиками обладает бульдозер SHANTUI SD22. Он является основной моделью, производимой на заводе Shantui Construction Machinery Co. Китайская компания выпускает качественные машины, характеристики которых аналогичны технике этого же класса, но других производителей. Объем выпускаемой продукции достаточно большой, что делает компанию известной всему миру.

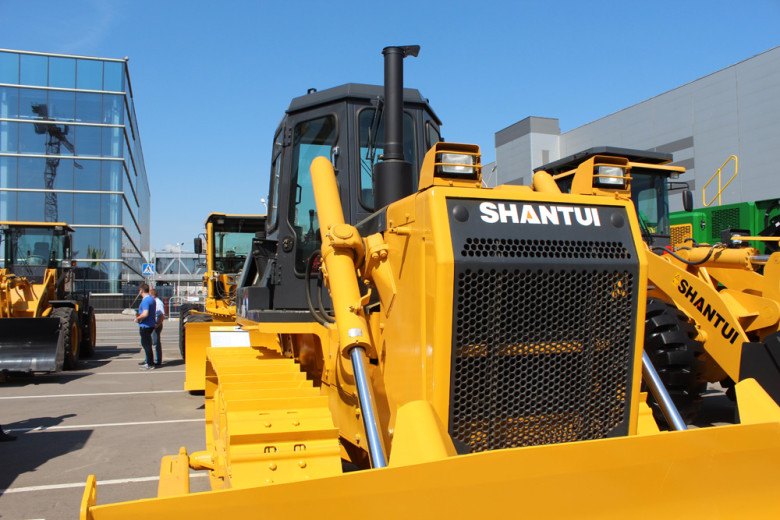

Бульдозер Shantui SD22

Бульдозер Shantui SD22

Техника постоянно модифицируется, получая улучшенные качества и показатели. Основные технологии взяты из зарубежного опыта, а некоторые части гусеничного бульдозера SHANTUI SD22 выпускаются по лицензии иностранных производителей, в том числе Caterpillar и Komatsu. Получив такие технологии, компания предлагает высокое качество машин по приемлемой цене.



Шантуй СД 22

Предшественником этой модели был TY220. Теперь выпускается новая машина Шантуй 22 на основе японских разработок модели Komatsu D85A-21.

Особенности и преимущества

Новшества техники:

  • большой объем отвала;
  • установка привода, совмещающего гидравлический и механический принцип работы;
  • электронная панель для улучшения контроля над операциями;
  • улучшенные системы безопасности.

Бульдозер принадлежит 15-ому тяговому классу. Кроме того, Шантуй СД22 – это последнее поколение техники, основными качествами которой являются комфорт оператора и улучшенные рабочие показатели. Допустимый температурный диапазон довольно большой, и включает климат как Причерноморья, так и Сибири.



Трактор Шантуй 22

Модификации

В зависимости от области применения техники, производители советуют приобретать модели с различными рабочими органами. Они имеют следующую номенклатуру:

  • C – применяется в угольной промышленности, в качестве рабочего органа предусмотрен отвал шириной 4200 мм и высотой 1350 мм;
  • D – модификация для работы в тяжелых климатических условиях при повышенной температуре воздуха, дополнительно устанавливаются воздушные фильтры и улучшенная система охлаждения;
  • E – используется на слабых основаниях, имеет меньший вес и большую площадь опоры гусеничного хода по сравнению со стандартным бульдозером, характеризуется высокой проходимостью;
  • F – используется в лесной промышленности, имеет дополнительную защиту и мощную лебедку;
  • R – применяется на станциях по утилизации отходов, имеет увеличенный отвал;
  • S – работает в болотистой местности, удельное давление на основание уменьшено почти вдвое.

Стандартная сборка модели бульдозера Shantui SD22 без модификаций предполагает установку рыхлителя, отвала и призмы волочения.

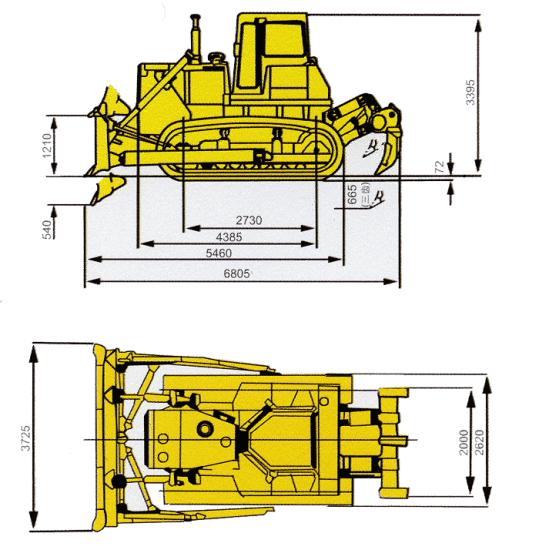

Технические характеристики и габариты

Параметр Значение
Общая масса 23,5 т
Объем навесного оборудования (стандартный) 7,5 м3
Глубина погружения отвала 5,4 м
Бак для горючего 300 л

Размеры машины:

Параметр Значение
длина 5,75 м
ширина 3,4 м
высота 3,725 м
дорожный просвет 0,4 м
радиус поворота 3,3 м
ширина колеи 2 м

Также стоит обратить внимание на другие характеристики Шантуй СД 22, такие как масса техники, которая составляет 23,5 т в стандартной комплектации с отвалом вместимостью 7,5 м3. Давление на основание дает машине просесть в него на 0,54 м, поэтому при слабых основаниях или заболоченной местности лучше выбрать модифицированную модель. Предельный вылет рабочего органа составляет 1,2 м.



Расход топлива SHANTUI SD22 составляет 230 г/кВт за час работы. При этом мощность двигателя составляет 162 кВт.

Двигатель

Устанавливается четырехтактный шестицилиндровый мотор объемом 14 л. Производитель его – американская компания Cummins. Оснащен двигатель водяным охлаждением и турбонаддувом. NTA855-C280 имеет мощность 220 лошадиных сил, прямой впрыск и клапаны, расположенные в ряд. Для уменьшения нагрузки на мотор, отключается один из насосов, вследствие чего поднимается давление в гидросистеме. Таким образом, объем гидроцилиндра уменьшается. Диаметр его составляет 140 мм.

Параметр Значение
Модель NTA855-C280
Число цилиндров 6
Рабочий объем 14 л
Мощность 162 кВт /220 л. с.
Частота вращения 1030 об/мин
Тип охлаждения жидкостное

К другим характеристикам трактора Шантуй СД 22 стоит отнести следующие показатели двигателя: частота вращения 1800 об/мин и максимальный крутящий момент 1030 Нм. Благодаря показателям мотора, бульдозер способен выдерживать как высокие нагрузки, так и тяжелые температурные условия.

Устройство

Модульность всех составляющих техники позволяют сократить простои и ускорить ремонт или замену частей. Простота демонтажа и монтажа деталей, комфортная эксплуатация, экономичность машины положительно сказываются на выборе потребителей. База SHANTUI SD22 незначительна по размеру, что позволяет использовать технику на ограниченных площадях.



Shantui SD 22

Траки, используемые для сборки шасси, могут иметь разную ширину и отличаться очертанием. Такая сборка позволяет увеличить проходимость и маневренность техники, причем качество основания в данном случае роли не играет. Общее количество катков базы – 16, из которых четверть несущих, а остальные – опорные. Это позволяет бульдозеру работать на площадках с уклоном до 30 градусов. Для уменьшения вибраций и динамических воздействий на оператора, опорные катки присоединены к раме с помощью эластичных буферов.

Кабина оператора

Конструкция кабины выполнена в форме шестигранника и имеет высокую обзорность. Здесь установлены новые органы управления рабочим оборудованием и система беспрерывного контроля над рабочими операциями. Электронная панель бульдозера SHANTUI SD22 выдает определенную ошибку в случае обнаружения неисправности, которая позволяет быстро установить причину отказа и устранить ее. Обивка кабины осуществляется виброизоляционными материалами, которые также имеют высокую защиту от шума. Кроме того, в кабине имеется кондиционер, который создает дополнительное давление для предотвращения попадания пыли с рабочей площадки внутрь салона. Для комфорта работы оператора, в базовую сборку входят колонки и магнитола.

Гидравлическая система



Поршневые гидравлические механизмы Shantui SD 22

В состав гидросистемы входит шестеренный насос, включающий пару цилиндров. Каждый цилиндр SHANTUI SD 22 может перекачивать гидрожидкость в обе стороны. При максимальной частоте вращения двигателя, цилиндрами создается нагнетающий поток. Его скорость составляет 262 л/мин. Предельное давление в системе гидравлики равно 14 МПа.

Ходовая часть

Ширина следа гусеницы составляет 0,56 м. Стандартный набор ленты включает в себя башмаки, на каждом из которых установлено по одному грунтозацепу. Гусеницы Shantui SD22 имеют два двубортных и четыре однобортных катка, а также два дополнительных для поддержания ленты. Шаг ее составляет 216 мм. В полной комплектации машина имеет 38 катков на каждой стороне.



Гусеницы Шантуй СД 22

Сама ходовая часть представлена подвеской с балансирным грузом.

Трансмиссия

Главная часть трансмиссии Shantui SD22 – планетарная передача вкупе с многодисковым сцеплением. Они включены в работу посредством системы гидравлики и имеют систему принудительной смазки. Также в состав трансмиссии входит 3-элементный 1-фазный 1-ступенчатый гидравлический трансформатор.

В качестве основного привода выступает коническая передача. Она имеет систему барботажной смазки. Передача установлена спирально-зубчатая, имеющая 1-ступенчатый редуктор. Кроме того, на бульдозер Шантуй СД 22 установлена поворотная муфта, расположенная в масле. Характеризуется она замкнутым типом работы, наличием нескольких дисков и собственной гидросистемы. Тормозной элемент муфты также постоянно находится в масле и приводится в действие посредством гидросистемы.



Бортовая передача представляет собой 2-ступенчатый цилиндрический редуктор, смазка которого происходит с помощью разбрызгивания.

Таким образом, техника может двигаться вперед со скоростью 11,2 км/ч и назад – 13,2 км/ч.

Обслуживание

Для ухода за гусеничной лентой не нужно иметь особых навыков. То же касается и замены или ремонта ее частей. Блочная конструкция поддается таким манипуляциям довольно просто. Особенную ценность данное преимущество имеет при использовании Шантуй СД 22 в строительстве. Это обусловлено необходимостью замены траков в зависимости от качества и типа основания и условий работы. Простои при замене ленты сводятся к минимуму, а производительность увеличивается в разы.



Шантуй 22

Стоимость нового и б/у

Цена Shantui SD22 2014-2015 года приблизительно составит 6-9 млн. руб. и зависит от модификации. Б/у Shantui SD22 с большим пробегом будет стоить дешевле, но стоит тщательно оценить его работоспособность.

Главным преимуществом бульдозера является его низкая стоимость по сравнению с зарубежными аналогами, комфорт во время работы и длительный срок службы.

Аналоги

Российские аналоги – ЧТЗ Б12 и Промтрактор Т15. При этом иностранные модели также имеют схожие параметры — Zoomlion ZD 220-3, Caterpillar D7, Shehwa SD7 и Komatsu D85A-8.
