71

нагрузки каждого датчика, но только со стороны источника питания;

- при наличии гальванического разделения каналов питания у датчиков допускается:

1) заземление любого одного конца нагрузки каждого датчика,

2) соединение между собой нагрузок нескольких датчиков при условии наличие в

объединении не более одной нагрузки каждого датчика.

- увеличение количества подключаемых датчиков к одному источнику питания

прямо пропорционально увеличению уровня помех в аналоговом и HART-сигналах.

При необходимости дополнительного уменьшения уровня пульсации выходного

сигнала датчика с кодом МП и МП1 допускается параллельно сопротивлению нагрузки

включать конденсатор, при этом следует выбирать конденсатор с минимальной емкостью,

обеспечивающей допустимый уровень пульсации.

Для датчиков Метран-100-Ех с кодом МП, МП1 при выборе конденсатора следует

учесть, что суммарная емкость кабельной линии связи датчика и присоединительного

электрооборудования не должна превышать 0,125 мкФ.

Рекомендуется применять конденсаторы, имеющие ток утечки не более 5мкА при

постоянном напряжении на них до 20 В. Для датчиков МП2 и МП3 установка

дополнительной емкости не допускается.

2.4.12 Измерение уровня жидкости

Датчики давления Метран-100-ДГ предназначены для использования в системах

контроля и регулирования уровня нейтральных и агрессивных сред, а также высоковязких

и шлакосодержащих жидкостей и обеспечивают непрерывное преобразование значения

гидростатического давления среды в унифицированный токовый сигнал или цифровой

сигнал на базе HART-протокола.

Схемы установки датчиков приведены на рисунках 26, 27, 28, 29.

Диапазон изменения гидростатического давления определяется по формуле

где

- максимальный и минимальный уровень жидкости;

- удельный вес жидкости.

Датчики рекомендуется устанавливать так, чтобы его открытая мембрана

располагалась, возможно, ближе к внутренней поверхности резервуара.

h , h

max

min

r

P

h

в = (

- h

)

max

min

r,              (

·

15)

h

max

h

min

d

м

отстойный сосуд

Р

изб

d

м

изб

- диаметр мембраны датчика

Р - избыточное давление над жидкостью

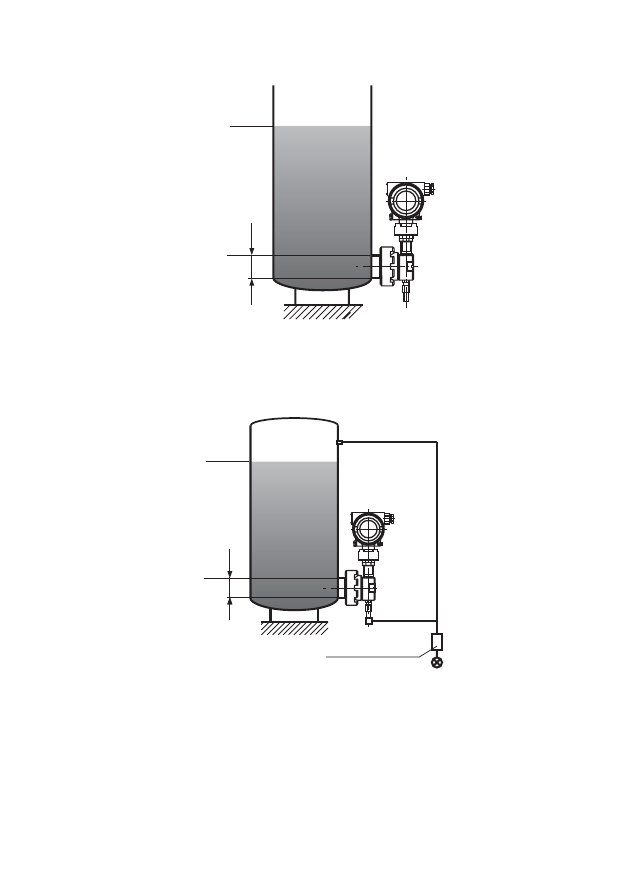

Рисунок 27 - Схема установки датчиков Метран-100-ДГ

моделей 1533, 1543, 1531, 1541 при измерении гидростатического давления в

резервуаре под давлением

Примечание - Датчик настроен на воздействие давления со стороны открытой

мембраны.

h

max

h

min

d

м

Рисунок 26 - Схема установки датчиков Метран-100-ДГ

моделей 1533, 1543, 1531, 1541 при измерении гидростатического давления в открытом

резервуаре

Примечание - Датчик настроен на воздействие давления со стороны открытой

мембраны.

72

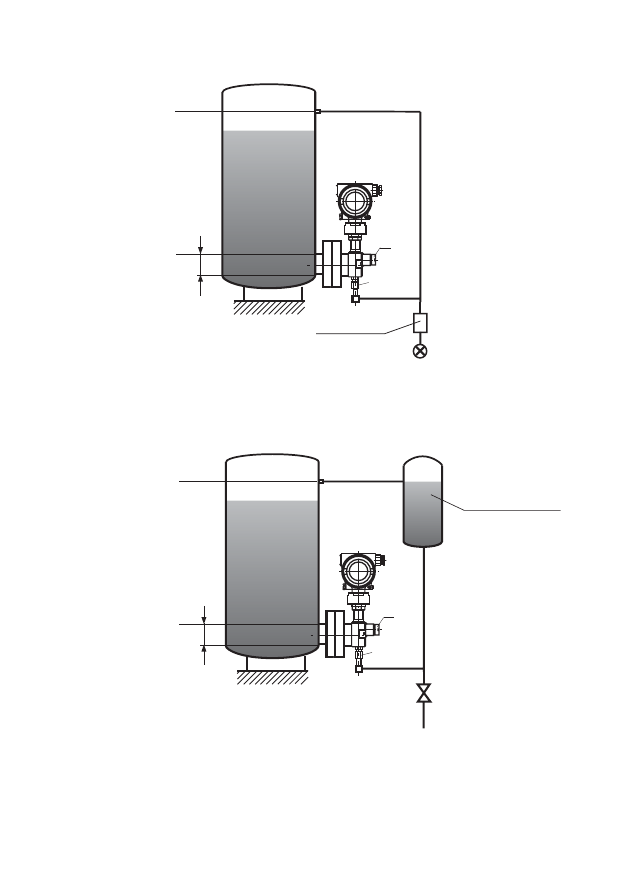

Рисунок 28 - Схема установки датчиков Метран-100-ДГ

моделей 1532+, 1542+, 1534+, 1544+

Примечание - Датчик настроен на воздействие давления со стороны открытой

мембраны

Рисунок 29 - Схема установки датчиков Метран-100-ДГ

моделей 1532, 1542, 1534, 1544

при измерении гидростатического давления в резервуаре

Примечание - Датчик настроен на воздействие давления со стороны штуцера А.

73

h

max

h

max

h

min

h

min

d

m

d

m

P

изб

P

изб

Сосуд

уравнительный

Отстойный

сосуд

А

А

Б

Б

2.5 Подготовка к работе
2.5.1 Перед включением датчиков убедитесь в соответствии их установки и монтажа

указаниям, изложенным в п.п. 2.3, 2.4 настоящего руководства.

2.5.2 Подключите питание к датчику.

2.5.3 Через 0,5 мин после включения электрического питания проверьте и, при

необходимости, установите значение выходного сигнала, соответствующее нулевому или

начальному значению измеряемого параметра.

Установка начального значения выходного сигнала датчиков Метран-100-ДИВ

должна производиться после подачи и сброса избыточного давления, составляющего

50-100% верхнего предела измерений избыточного давления.

Установка начального значения выходного сигнала у остальных датчиков должна

производиться после подачи и сброса измеряемого параметра, составляющего 80-100%

верхнего предела измерений.

Контроль значений выходного сигнала проводится согласно методическим

указаниям по поверке МИ 4212-012-2001.

Датчики Метран-100-ДД выдерживают воздействие односторонней перегрузки

рабочим избыточном давлением в равной мере как со стороны плюсовой, так и минусовой

камер. В отдельных случаях односторонняя перегрузка рабочим избыточным давлением

может привести к некоторым изменениям нормированных характеристик датчика.

Поэтому после перегрузки следует провести проверку выходного сигнала

соответствующего параметра и при необходимости провести корректировку выходного

сигнала в соответствии с указаниями п. 2.6 или п. 2.7.

Перед корректировкой выходного сигнала датчик рекомендуется подвергнуть

перегрузке со стороны плюсовой камеры давлением

,

где

предельно допускаемое рабочее избыточное давление (таблица 5).

Внимание! Особые условия эксплуатации.

Примечание

Подстройку «нуля» и установку значения выходных сигналов датчиков Метран-100-

Вн необходимо производить с соблюдением Правил ведения огневых работ во
взрывоопасных зонах.

- Допускается проводить настройку и контроль параметров

микропроцессорных датчиков Метран-100-Ех в пределах взрывоопасной зоны при
наличии взрывоопасной смеси с помощью выносного или встроенного индикатора и
кнопочных переключателей без подключения контрольно-измерительных приборов.

Р=(0,8…1)Р

Р -

изб

изб

Для исключения случаев возникновения односторонних перегрузок в процессе

эксплуатации датчиков разности давлений необходимо строго соблюдать определенную

последовательность операций при включении датчика в работу, при продувке рабочих

камер и сливе конденсата.

Включение в работу датчиков Метран-100-ДД, Метран-100-Вн-ДД, Метран-100-Ех-

74
