Датчик давления Метран-100. Руководство - часть 16

1

2

2

5

2

4

3

2

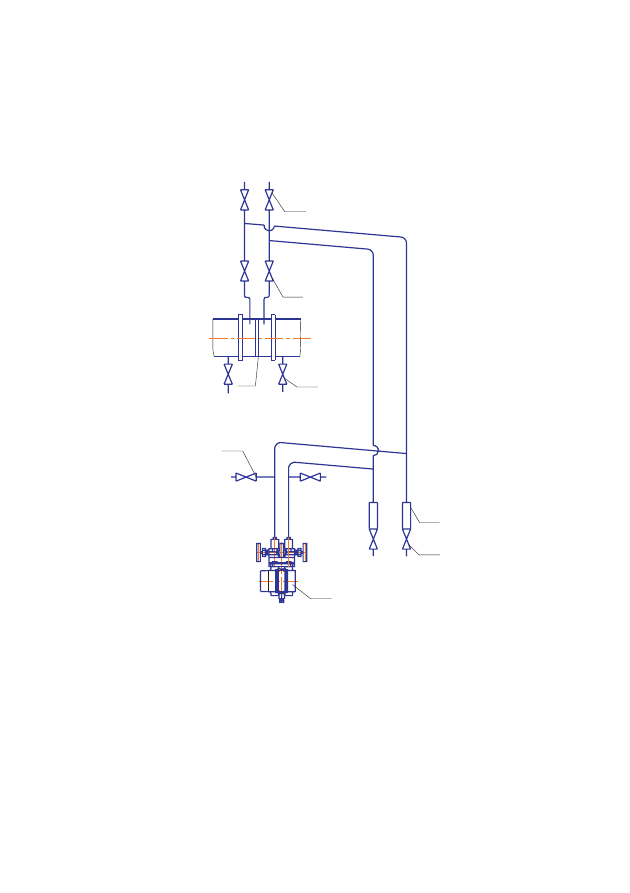

Рисунок 22 Схема соединительных линий при измерении расхода газа

1-сужающее устройство; 2-продувочный вентиль;
3-вентиль; 4-датчик; 5-отстойный сосуд.

63

1

2

3

4

5

4

6

7

4

6

1

2

3

5

4

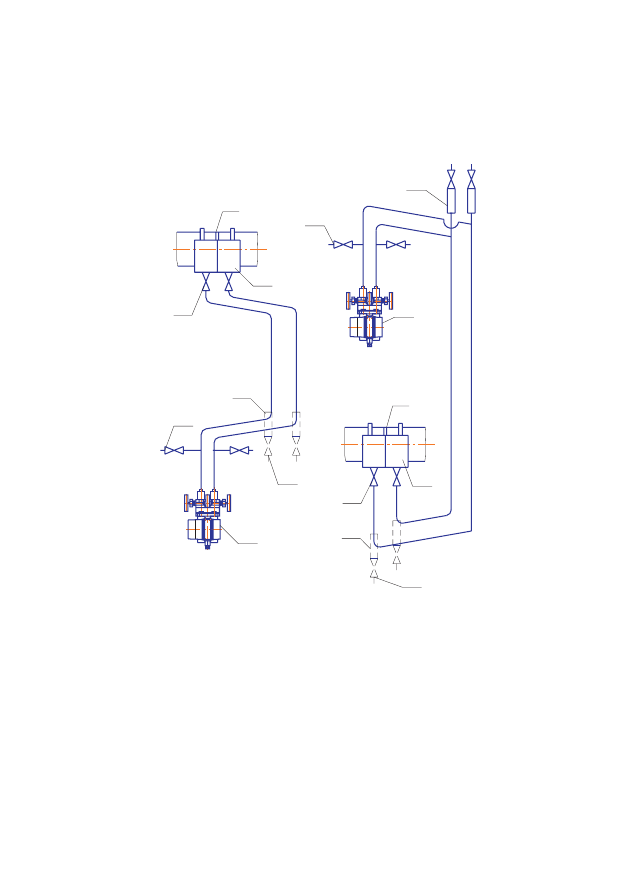

Рисунок 23 Схемы соединительных линий при измерении расхода пара:

1-сужающее устройство, 2-уравнительный сосуд, 3-вентиль,

4-продувочный вентиль, 5-отстойный сосуд, 6-датчик давления,
7-газосборник.

а

б

64

1

2

3

4

5

2

2

2

6

2

4

1

2

3

5

2

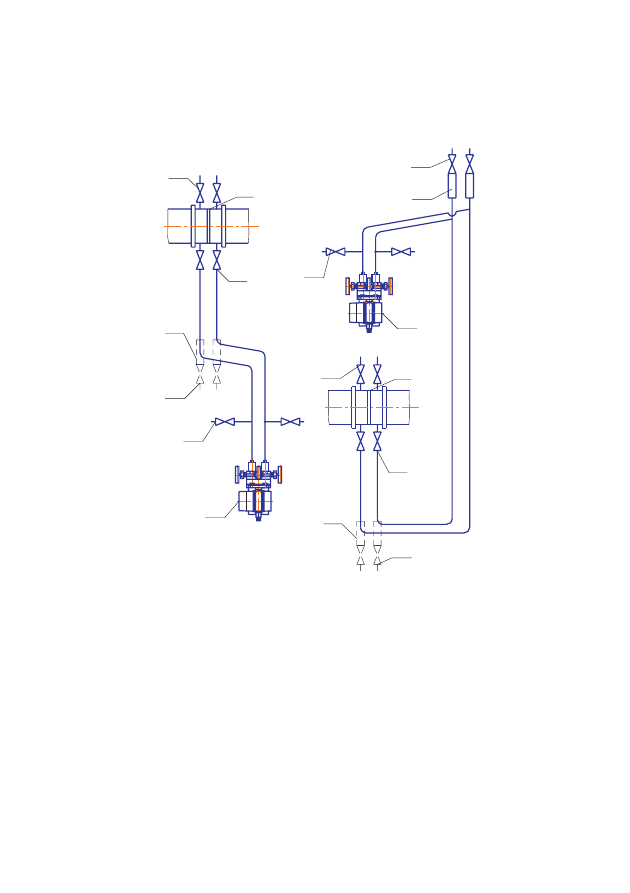

Рисунок 24 Схемы соединительных линий для измерения расхода жидкости

1-сужающее устройство, 2-продувочный вентиль, 3-вентиль,

4-датчик, 5-отстойный сосуд, 6-газосборник.

а

б

65

Это упростит периодический контроль установки выходного сигнала,

соответствующего нижнему значению измеряемого давления, и демонтаж датчика.

В соединительных линиях от сужающего устройства к датчику разности давлений

рекомендуется установить на каждой из линий вентиль для соединения линии с
атмосферой и вентиль для отключения датчика. Для датчиков исполнения АС требования
об установке вентилей или трехходовых кранов в соединительных линиях являются
обязательными.

Рекомендуемые схемы соединительных линий при измерении расхода газа, пара,

жидкости приведены на рис. 21; 22; 23; 24.

Датчики Метран-100-ДД могут снабжаться вентильным блоком, клапанным блоком

или вентильной системой, датчики Метран-100-ДИ, ДВ, ДИВ блоками клапанными
(приложение Г 1603.000ТУ). Датчики Метран-100-ДД кислородного исполнения могут
снабжаться только клапанным блоком.

Присоединение датчика к соединительной линии осуществляется с помощью

предварительно приваренного к трубке линии ниппеля или с помощью монтажного
фланца, имеющего коническую резьбу К1/4 или К1/2 ГОСТ 6111 для навинчивания на
концы трубок линии (вариант по выбору потребителя). Уплотнение конической резьбы
осуществляется в зависимости от измеряемой среды фторопластовой лентой или
фаолитовой замазкой (50% по весу кромки сырого фаолитового листа, растворенного в
50% бакелитового лака).

Перед присоединением к датчику линии должны быть тщательно продуты для

уменьшения возможности загрязнения камер сенсорного блока датчика.

Перед установкой датчика кислородного исполнения нужно убедиться в наличии

штампа «Обезжирено» в паспорте датчика. Перед присоединением датчика
соединительные линии продуть чистым сжатым воздухом или азотом. Воздух или азот не
должны содержать масел. При монтаже недопустимо попадание жиров и масел в полости
датчика. В случае их попадания необходимо произвести обезжиривание датчика и
соединительных линий.

Перед установкой монтажные части, соприкасающиеся с кислородом, обезжирить.
2.4.3 После окончания монтажа датчиков, проверьте места соединений на

герметичность при максимальном рабочем давлении. Спад давления за 15 мин не должен
превышать 5% от максимального рабочего давления.

2.4.4 Заземлите корпус датчика, для чего отвод сечением 2,5 мм от приборной шины

заземления подсоедините к специальному зажиму 8 (рисунки 15, 16, 17).

2.4.5 Для датчиков с сальниковым вводом произведите заделку кабеля в сальниковый

ввод, подсоедините жилы кабеля к клеммной колодке 6 датчика (рисунки 15, 16, 17) в
соответствии со схемой внешних электрических соединений (приложения Г, В) и
подсоедините экран кабеля с помощью винта 12 внутри корпуса, если кабель
экранированный.

’’

’’

2

66
