Датчик давления Метран-100. Руководство - часть 19





ДД с вентильным блоком, схема которого приведена на рис. 30, производится следующим

образом:

1) закройте оба вентиля, для чего поверните их рукоятки по часовой стрелке (глядя со

стороны соответствующих рукояток) до упора (положение А);

2) откройте запорную арматуру, установленную на технологическом оборудовании,

как в “плюсовой”, так и в “минусовой” линиях;

3) уравняйте давление в “плюсовой” и в “минусовой” камерах, для чего плавно

поверните рукоятку вентиля “плюсовой” камеры на 1,5-2 оборота против часовой стрелки.

После этого проверьте и, в случае необходимости, откорректируйте выходной сигнал;

4) поверните рукоятки вентилей “плюсовой” и “минусовой” камер против часовой

стрелки до упора (положение В).

Включение в работу датчиков

2.5.4 При заполнении измерительных камер датчика Метран-100-ДД необходимо

следить за тем, чтобы в камерах датчика не осталось пробок газа (при измерении разности

давлений жидких сред) или жидкости (при измерении разности давлений газа).

Заполнение камер датчика жидкостью осуществляется после установки его в

рабочее положение. Подача жидкости производится под небольшим давлением

(желательно самотеком) одновременно в обе камеры при открытых игольчатых клапанах.

После того, как жидкость начинает вытекать через игольчатые клапаны, их следует

закрыть.

Для продувки камер датчика и слива конденсата во фланцах измерительного блока

имеются игольчатые клапаны, ввернутые в пробки.

Продувку рабочих камер датчика и слив конденсатора из них производить

следующим образом:

Метран-100-ДД, Метран-100-Вн-ДД, Метран-100-Ех-

ДД с клапанным блоком, схема которого приведена на рис. 31, производится следующим

образом:

1) закройте вентиль ,

,

для чего поверните их рукоятки по часовой стрелке

(глядя со стороны соответствующих рукояток) до упора (положение А);

2) откройте запорную арматуру, установленную на технологическом оборудовании

как в “плюсовой”, так и в “минусовой” линиях;

3) уравняйте давление в “плюсовой” и “минусовой” камерах, для чего плавно

поверните рукоятки вентилей и

на 1,5-2 оборота против часовой стрелки. после этого

проверьте и, в случае необходимости, откорректируйте выходной сигнал;

4) поверните рукоятку вентиля

по часовой стрелке до упора (положение А);

5) поверните рукоятку вентиля

”плюсовой” камеры против часовой стрелки до

упора (положение В);

6) поверните рукоятку вентиля

“минусовой” камеры против часовой стрелки до

упора (положение В).

1 11 111

1 111

111

1

11

75

II

III

I

От соединительных линий

От соединительных линий

К датчику

К датчику

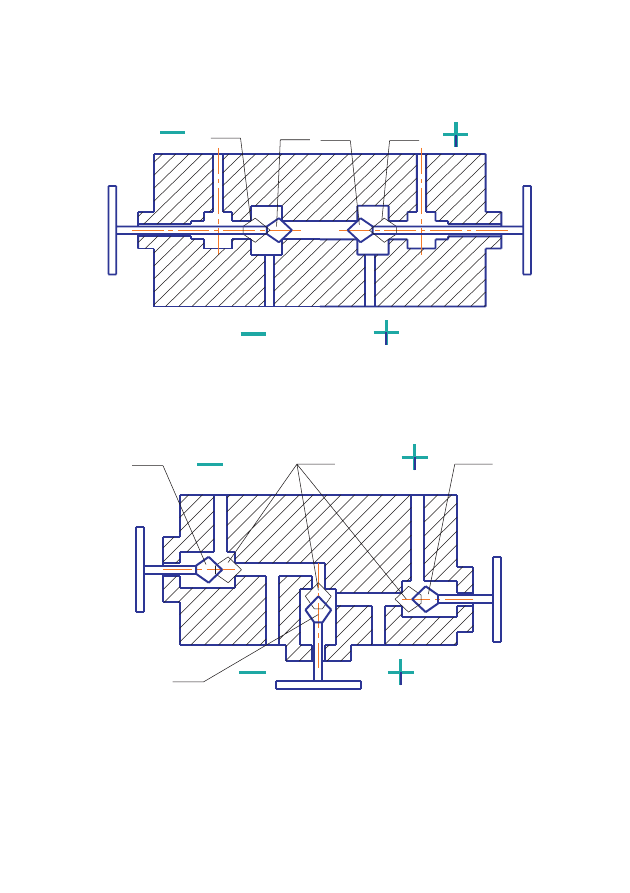

Рисунок 30 Схема вентильного блока

Рисунок 31 Схема клапанного блока

В

А

В

А

В

В

А

76

77

1) закройте оба вентиля вентильного блока или вентили и

клапанного блока;

2) приоткройте игольчатые клапаны, расположенные на фланцах измерительных

блоков;

3) производите продувку или слив конденсата, для чего плавно поверните рукоятку

вентиля “плюсовой” камеры на 0,5-1 оборот против часовой стрелки, находясь вне зоны

продувки или слива конденсата;

4) закройте игольчатые клапаны;

5) включите датчик в работу.

Измерения параметров, регулирования и настройка датчиков с кодом МП2, МП3

могут проводиться как с помощью системных средств АСУТП, так и

-

коммуникатором (Метран-650, НС-375).

Датчик Метран-100 полностью соответствует протоколу

, поэтому работать с

ним можно при помощи любого

сертифицированного прибора.

1 11

При заполнении жидкостью уравнительного сосуда и соединительной линии к

датчику Метран-100-ДГ моделей 1532, 1542, 1534, 1544 со стороны штуцера А (рисунок

29 дренажную пробку Б (рисунок 29) следует приоткрыть. После того как жидкость

начинает вытекать через стык между пробкой Б и корпусом датчика, пробку Б следует

закрыть.

Для измерения параметров, регулирования и настройки датчиков при помощи

системных средств АСУТП рекомендуется использовать

-модем (например,

232) и программное обеспечение

разработки ПГ «Метран»,

которое поставляется по отдельному заказу.

В датчиках можно выполнить калибровку «нуля» внешней кнопкой, расположенной

на корпусе электронного преобразователя. Операция калибровки «нуля»

внешней

кнопкой выполняется при давлении на входе в датчик, равном нулю. Пределы

допускаемого при калибровке «нуля» смещения характеристики датчика в зависимости от

установленного диапазона измерений (dP) указаны в таблице 22.

Внимание! Продувку соединительных линий производить через датчик не

допускается!

2.6 Измерение параметров, регулирование и настройка датчиков с кодом
МП2, МП3

HART

HART

HART

HART

HART/RS

H-MASTER

78

Установленные пределы выполнения калибровки «нуля» внешней кнопкой

позволяют компенсировать влияние монтажного положения на объекте или исключить

влияние статического давления при эксплуатации датчиков (ДД, ДГ) на выходной сигнал.

Для выполнения операции калибровки необходимо нажать на кнопку и удерживать ее в

нажатом состоянии

не менее двух секунд, после чего на дисплее индикатора (для

датчиков с кодом МП3) появится мерцающее значение давления в установленных при

настройке единицах измерения или в процентах от диапазона изменения выходного

сигнала.

Мерцание индикации (периодическое включение и выключение с частотой около 2

Гц), означает вхождение в режим калибровки.

Для завершения операции калибровки необходимо до истечения 10 с нажать кнопку

второй раз. Мерцание индикатора прекращается и происходит переход в режим измерения

давления. Это указывает на то, что выполнена калибровка “нуля” по программе датчика.

На дисплее отобразится значение измеряемого давления, соответствующего “нулю”.

Калибровка «нуля» выполняется с точностью 0,8

Примечания

1. Для датчиков с кодом МП2 и НПИ

0 (НПИ - нижний предел измерений)

рекомендуется калибровку «нуля» проводить с помощью

-коммуникатора.

Если измеренное давление выходит за пределы, указанные в таблице 22, то

g.

>

HART

2.

калибровка «нуля» внешней кнопкой запрещена программой датчика и может быть

выполнена только в режиме изменения настроек параметров датчика (процедура

калибровки «нуля» сенсора). На индикаторе датчика с кодом МП3 в случае выхода

измеряемого давления за пределы, приведенные в таблице 22, после нажатия внешней

кнопки появится предупреждающий символ

.

2.6.1 Работа Метран-100 с управляющими устройствами, поддерживающими

-

протокол.

Метран-100 совместим с любым

-устройством, поскольку он полностью

соответствует требованиям

-протокола.

HART

HART

HART

Пределы для установленного

диапазона измерений

Пределы смещения характеристики,

допускаемые программой датчика, % диапазона

измерений

0,25Р

Р

Р

max

max

d

0,1Р

Р 0,25Р

max

max

d <

0,04Р

Р

Р

max

max

d

0,1

<

±5

±10

±25

Примечание - Р

- максимальный верхний предел (диапазон) измерений модели.

max

Таблица 22
