2.3.4.5   Нажатие   на   кнопку  SA2   более   3   сек.   приводит   к   программному

сбросу АЦИ. При этом АЦИ переходит в основной рабочий режим с последними
сохраненными настройками.

2.3.4.6 Одновременное нажатие на кнопки  SA1 и   SA2 в течение более

3   сек.   приводит   к   переходу   АЦИ   в   режим   калибровки   4мА   и   20мА.   Порядок
калибровки приведен в п.3.3.

2 . 3 . 5   П о р я д о к   н а с т р о й к и   и н д и к а т о р а .
2.3.5.1 Настройка измерительного эквивалента сигнала 4мА.

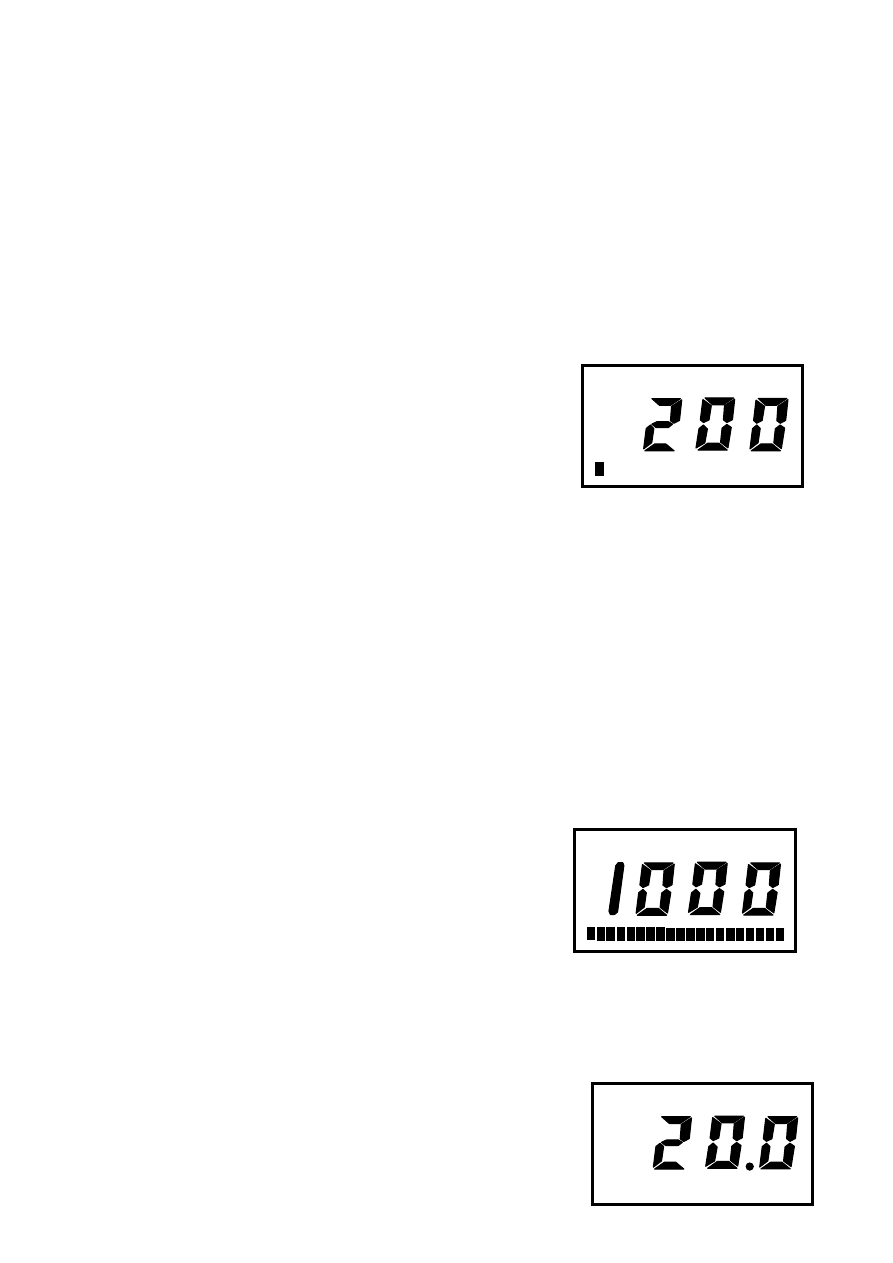

Нажмите на кнопку SA1 более 3сек. На экране

индикатора   высветится   измерительный   эквивалент
сигнала   4мА   .   Признаком   активизации   режима
настройки   является   отсутствие   свечения
координатного   сегмента   линейной   шкалы
индикатора.   Однократное   нажатие   на   кнопку  SA2
приводит   к   увеличению   значения   на   единицу
младшего разряда. Удержание кнопки SA2 приводит
к   последовательному   увеличению   значения
следующим образом:

- 15 шагов с дискретностью 1 ед. мл.разр. ;
- 15 шагов с дискретностью 10 ед.мл.разр. ;
- 15 шагов с дискретностью 100 ед. мл. разр.

2.3.5.2 Настройка измерительного эквивалента сигнала 20мА.
Нажмите на кнопку SA1. На экране индикатора

высветится   измерительный   эквивалент   сигнала
20мА.

Однократное   нажатие   на   кнопку

 SA2

приводит   к   увеличению   значения   на   единицу
младшего разряда. Удержание кнопки SA2 приводит
к   последовательному   увеличению   значения
следующим образом:

- 15 шагов с дискретностью 1 ед. мл.разр. ;
- 15 шагов с дискретностью 10 ед.мл.разр. ;
- 15 шагов с дискретностью 100 ед. мл. разр.

2.3.5.3 Позиционирование десятичной точки АЦИ.

Нажмите   на   кнопку  SA1.   На   экране   АЦИ

высвечивается   измерительный   эквивалент   4   мА   и

11



кПа

                    кПа

                   кПа

десятичная точка. Нажатие на кнопку SA2 приводит
к циклическому смещению десятичной точки на один
разряд вправо.

2.3.5.4 Выбор единиц измерения.
Нажмите   на   кнопку  SA1.   Высвечивается

измерительный   эквивалент   20   мА   и     ранее
выбранная единица измерения. Нажатие на кнопку
SA2 приводит к циклическому  перебору  вариантов
единиц измерения. Нажатие на кнопку SA1 приводит
к   переходу   АЦИ   в   основной   рабочий   режим   с
сохранением результатов произведенной настройки
АЦИ.

3  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3 . 1   О б щ и е   у к а з а н и я
3.1.1   В   процессе   эксплуатации   индикатор   в   специальном   техническом

обслуживании не нуждается.

3.1.2   К   обслуживанию   индикаторов   должен   допускаться   только

квалифицированный персонал, изучивший настоящее руководство, прошедший
практическое   обучение   по     работе   с   электрооборудованием,   которое   имеет
взрывозащиту   «искробезопасная   электрическая   цепь  iа»,   и   соответствующий
инструктаж.

При   эксплуатации   индикаторов   следует   руководствоваться   настоящим

руководством,   местными   инструкциями   и   другими   нормативно-техническими
документами, действующими в данной отрасли промышленности.

3 . 2   П о р я д о к   т е х н и ч е с к о г о   о б с л у ж и в а н и я   и з д е л и я
3.2.1 Техническое обслуживание индикаторов заключается, в основном, в

периодической проверке технического состояния индикатора.

3.2.2   В   процессе   эксплуатации   индикаторы   должны   подвергаться

систематическому внешнему осмотру, а также периодическому осмотру.

При внешнем осмотре необходимо проверить:
- целостность   корпуса   индикатора,   отсутствие   на   нем   повреждений,

уменьшающих   степень   защиты   оболочки,   и   чрезмерного   накопления   пыли   и
грязи;

- наличие всех крепежных деталей и их элементов;
- наличие   и   целостность   пломб,   отсутствие   видимых

несанкционированных изменений;

12

кГс/см²

- наличие маркировки взрывозащиты и предупредительных надписей;
Эксплуатация индикаторов с повреждениями и другими неисправностями

категорически запрещается.

3.2.3   Периодичность   профилактических   осмотров   индикаторов

устанавливается   в   зависимости   от   производственных   условий,   но   не   реже
одного раза в год. При профилактических осмотрах необходимо выполнить все
работы в объеме внешнего осмотра, а также следующие мероприятия:

- проверить   разборчивость   надписей   этикеток   и   соответствие   их

сопроводительной документации;

- проверить работоспособность клавиатуры и ЖКИ индикатора.

3 . 3   П о р я д о к   к а л и б р о в к и   и н д и к а т о р а .

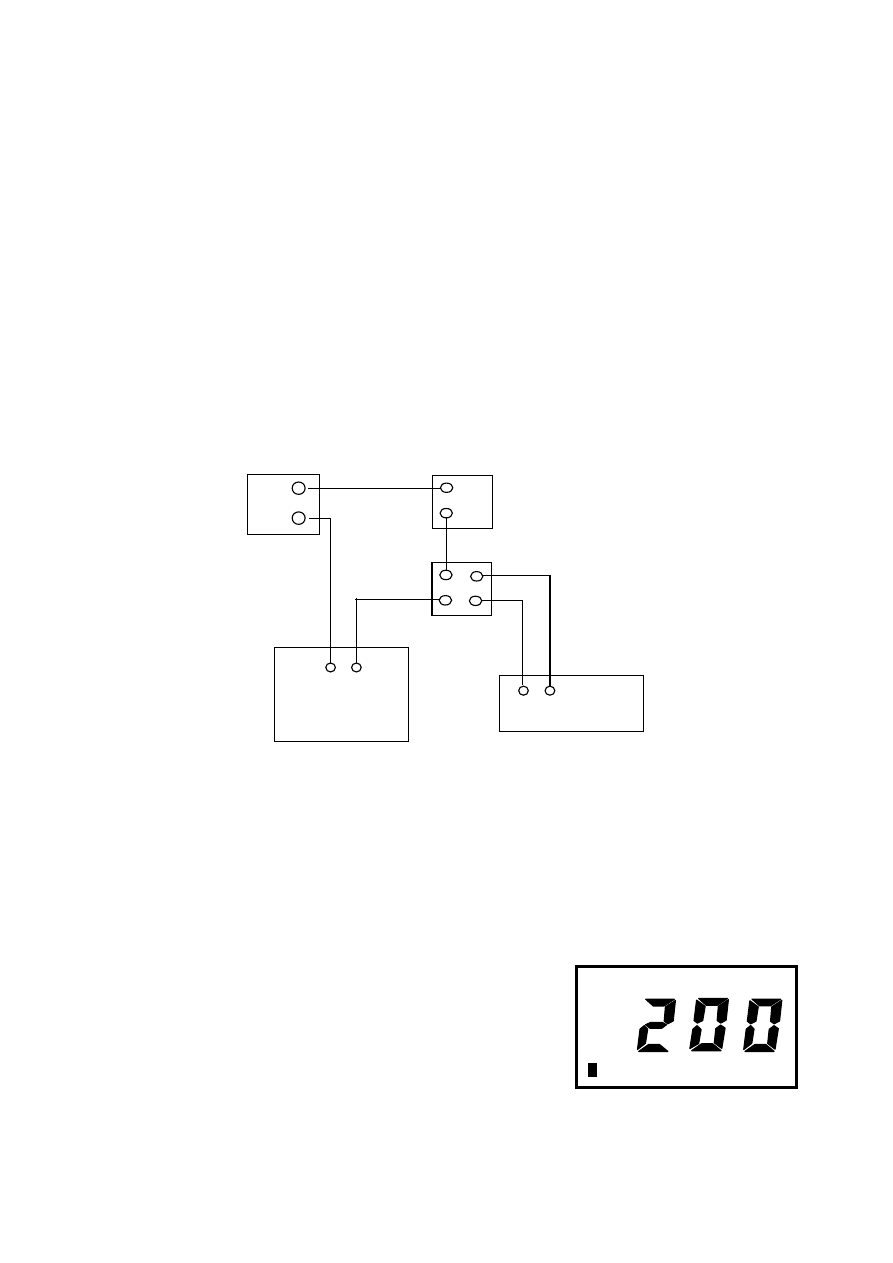

Для проведения калибровки индикатора соберите схему, изображенную на

рис. 3.

АЦИ – автономный цифровой индикатор;
БП – блок питания;
RP1 – магазин сопротивлений Р4831;
RP2 – образцовая мера сопротивления МС3006 – 50 Ом;
PV – вольтметр универсальный В7-53.

Рисунок 3. Схема подключения для калибровки индикатора

Для перехода в режим режим калибровки 4мА

одновременно   нажмите   на   кнопки  SA1   и    SA2     и
удерживайте их в течение не менее 3 сек. Задайте
при   помощи   магазина  RP1   ток   4   мА   в   токовом
контуре   АЦИ.     На   экране   индикатора   будет
высвечиваться



измерительный



эквивалент

задаваемого   тока   в   измерительном   контуре.
Однократное   нажатие   на   кнопку  SA2     приводит   к

13

                    кПа

RP2

PV

АЦИ

RP1

  БП

фиксации



измерительного



эквивалента,

соответствующего  току 4 мА.

  Для   перехода   в   режим   калибровки   20   мА

нажмите и отпустите кнопку SA1.

Задайте при помощи магазина  RP1 ток 20 мА

в   токовом   контуре   АЦИ.     На   экране   индикатора
будет   высвечиваться   измерительный   эквивалент
задаваемого   тока   в   измерительном   контуре.
Однократное   нажатие   на   кнопку  SA2     приводит   к
фиксации



измерительного



эквивалента,

соответствующего  току 20 мА.

Нажатие на  кнопку SA1 менее 3сек. приводит

к   переходу   АЦИ   в   основной   рабочий   режим   без
сохранения результатов произведенной калибровки.
Нажатие   на     кнопку  SA1   более   3сек.   приводит   к
переходу   АЦИ   в   основной   рабочий   режим   с
сохранением



результатов



произведенной

калибровки.

4 ТЕКУЩИЙ РЕМОНТ

4 . 1   О б щ и е   у к а з а н и я
Общее состояние индикатора необходимо периодически проверять и, в

случае необходимости, принимать соответствующие меры по его ремонту. При
проведении ремонта следует руководствоваться требованиями настоящего РЭ
для   обеспечения   сохранности   вида   взрывозащиты.   Ремонт,   касающийся
средств   взрывозащиты,   должен   производится   специализированными
ремонтными предприятиями. Ремонтное предприятие должно иметь лицензию
органов государственного надзора на проведение ремонта взрывозащищенного
оборудования.

При   ремонте   индикаторов   необходимо   учитывать   требования,

изложенные в ГОСТ Р51330.18, часть 19.

Потребитель   должен   предоставить   ремонтному   предприятию   всю

информацию   и   данные,   необходимые   для   ремонта.   Ремонтное   предприятие
должно   иметь   соответствующие   стандарты   на   электрооборудование   и
ссылаться на них. Ремонтное предприятие должно сообщить потребителю:

- подробные сведения об обнаруженных неисправностях;
- исчерпывающую информацию по ремонту и проверке;
- результаты всех проверок и испытаний.
