- дата выпуска.
1.6.2 На верхней крышке корпуса индикатора выполнена маркировка

индекса взрывозащиты по ГОСТ Р 51330.0.

1.6.3 На каждую потребительскую тару (картонную коробку) наклеена

этикетка, содержащая:

- товарный знак или наименование предприятия-изготовителя;
- наименование индикатора.
1.6.4 На транспортной таре в соответствии с ГОСТ 14192 нанесены

основные, дополнительные, информационные надписи и манипуляционные
знаки, соответствующие обозначениям: «Осторожно - хрупкое!», «Верх»,
«Беречь от влаги».

1 . 7 У п а к о в к а
1.7.1 Упаковка и транспортная тара обеспечивают сохранность

индикатора в условиях транспортирования и хранения.

1.7.2 Упаковка производится в закрытых вентилируемых помещениях при

температуре окружающего воздуха от 15 до 40

С и относительной влажности

до 80 % при отсутствии в окружающей среде агрессивных примесей.

1.7.3 Индикатор завернут в упаковочную бумагу по ГОСТ 8828 или в

оберточную бумагу по ГОСТ 8273 и уложен в чехол из полиэтиленовой пленки
по ГОСТ 10354 толщиной 0,15 – 0,30 мм, шов чехла заварен.

1.7.4 Индикатор уложен в потребительскую тару - коробку из картона по

ГОСТ 7933 или гофрированного картона по ГОСТ 7376.

1.7.5 Вместе с индикатором и комплектующими изделиями в коробку

уложена техническая документация. Техническая документация вложена в
чехол из полиэтиленовой пленки по ГОСТ 10354 толщиной 0,15 – 0,30 мм, шов
чехла заварен.

1.7.6 Стыки клапанов картонной коробки заклеены бумажной лентой по

ГОСТ 18251, на коробку наклеена этикетка.

1.7.7 Картонная коробка с индикаторами, комплектующими изделиями и

технической документацией  помещена   в чехол из полиэтиленовой пленки по
ГОСТ   10354   толщиной   0,15   –   0,30   мм   или   другого   водонепроницаемого
материала,   указанного   в   конструкторской   документации,   чехол   обжат   для
удаления воздуха и шов заварен.

1.7.8 Товаросопроводительная документация размещена внутри

транспортной тары.

1.7.9 Масса транспортной тары с индикаторами не превышает 5 кг.

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2 . 1 Э к с п л у а т а ц и о н н ы е о г р а н и ч е н и я
2.1.1 В таблице 2 приведены параметры внешних воздействий и

эксплуатационные параметры, при которых индикатор сохраняет свои
характеристики.

Таблица 2

Внешние воздействия

Значение

1. Климатические факторы:

- температура окружающей среды, С
- атмосферное давление, кПа

- относительная влажность воздуха, % при t =+35С

от -40 до +70

84...106,7

95  3

2. Механические нагрузки:

- частота вибрации, Гц
- амплитуда смещения, мм

10…25

0,1

3. Электрический допустимый ток, мА

100

2 . 2 П о д г о т о в к а и н д и к а т о р а к р а б о т е
Перед каждым использованием индикатора необходимо проводить

внешний осмотр. Порядок внешнего осмотра приведен в пункте 3.2.2.

Эксплуатация индикаторов с повреждениями и другими неисправностями

категорически запрещается.

2 . 3   И с п о л ь з о в а н и е   и н д и к а т о р а
2 . 3 . 1   О п и с а н и е   к о н с т р у к ц и и   А Ц И .
Внешний   вид   индикатора   изображен   на   рис.2.1.   Индикатор   имеет   два

варианта крепления: на DIN – рейку и кронштейн. В нижней части корпуса
расположены два сальниковых ввода для подключения индикатора к токовой
петле. Для подключения и настройки индикатора необходимо открыть верхнюю
крышку. Под ней расположены клеммы подключения проводов, а также две
кнопки управления индикатором.

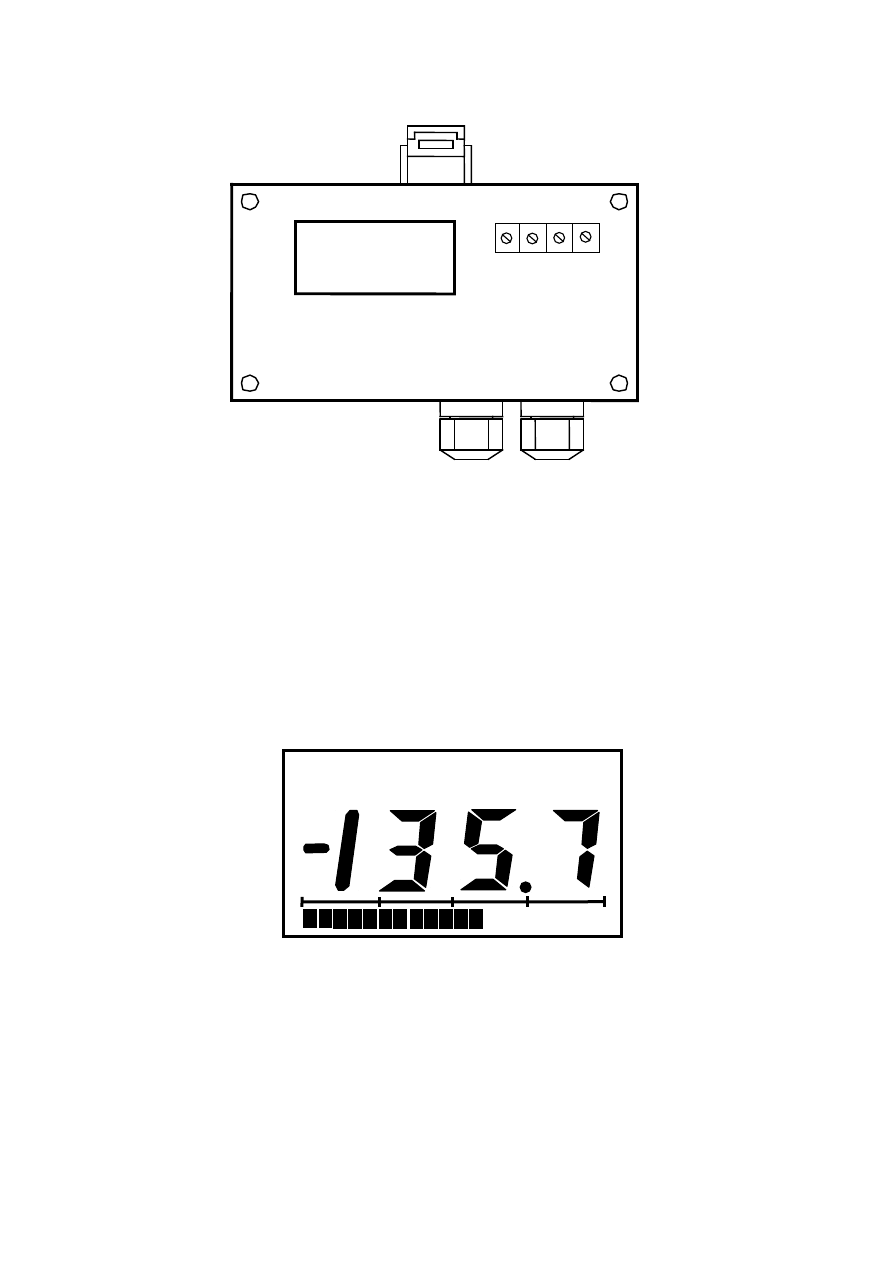

Рисунок 2.1 Внешний вид индикатора

2.3.2 Дисплей АЦИ имеет вид, изображенный на рис. 2.2. На дисплее АЦИ

отображаются:

- 3,5 десятичных цифровых разряда с возможность индикации

отрицательных значений,

- линейная процентовая шкала величины сигнала, состоящая из 20

сегментов,

- одна из шести единиц измерения: Па, кПа, МПа, кгс/см

, кгс/м

С.

Рисунок 2.1 Внешний вид дисплея

2 . 3 . 3 П о д к л ю ч е н и е и н д и к а т о р а
На рисунке 2.6 показана электрическая схема подключения индикатора.

АЦИ включается в разрыв токовой петли 4 – 20 мА датчика давления или
датчика температуры. При подключении необходимо соблюдать полярность.

кПа

+        +
  БП     Датчик

Подключение индикатора во взрывоопасной зоне производить при

выключенном напряжении питания по схеме, приведенной в приложении В.

Рисунок 2.1 Электрическая схема подключения индикатора.

2 . 3 . 4 А л г о р и т м р а б о т ы а в т о н о м н о г о ц и ф р о в о г о

и н д и к а т о р а .

2.3.4.1 При включении или после программного сброса высвечиваются

все сегменты ЖКИ в течение 1 сек. с целью проверки их работоспособности.
После этого АЦИ (автономный цифровой индикатор) переходит в основной
рабочий режим (рис.2.1). В основном рабочем режиме на ЖКИ высвечивается
текущее значение измеряемой величины в единицах измерения в соответствии
с произведенными настройками, а также визуальный эквивалент токового
сигнала 4-20мА в виде линейной шкалы.

2.3.4.2 Кратковременное (менее 3 сек.) нажатие на кнопку SA1 приводит к

высвечиванию в течение 3 сек. значения измеряемой величины,
соответствующей уровню сигнала 4мА. После этого АЦИ переходит в основной
рабочий режим.

2.3.4.3 Нажатие на кнопку SA1 более 3 сек. переводит АЦИ в режим

настройки измерительных эквивалентов сигналов 4мА и 20мА, требуемых
единиц измерения. Выбор требуемых режимов настройки выполняется
повторным нажатием на кнопку SA1. Порядок настройки АЦИ приведен в п.2.3.5.

2.3.4.4 Кратковременное (менее 3 сек.) нажатие на кнопку SA2 приводит к

высвечиванию в течение 3 сек. значения измеряемой величины,
соответствующей уровню сигнала 20мА. После этого АЦИ переходит в основной
рабочий режим.

Датчик

давления

или

температуры

Блок
питания
датчика

Метран - 620

Rн
