1. Код модели датчика.
2. Дата выпуска в формате дд.мм.гг–дата выпуска датчика с завода-изготовителя.
3. Исполнение  по  кислороду  (означает,  что  рабочие  полости  датчиков  и  детали

монтажных комплектов, соприкасающиеся с кислородом, очищены и обезжирены).

4. Код  основной  погрешности.  Основная  погрешность–погрешность  при

нормальных условиях эксплуатации: t=23±2ºC, атмосферное давление84-106.7 кПа (630
до 800 мм. рт. ст.), рабочее положение в соответствии с ТУ на датчик.

5. Исполнение по назначению:

•  Ex – исполнение  датчиков  с  видом  взрывозащиты  «искробезопасная

электрическая цепь»;

•  Vn – исполнение датчиков с видом взрывозащиты «взрывонепроницаемая

оболочка»;

•  Общепромышленное–исполнение  датчиков  без  специальных  требований

по безопасности.

6. Климатическое  исполнение–условия  эксплуатации  в  части  воздействия

климатических факторов внешней среды.

7.  Предельно  допустимое  избыточное  давление–максимальное  значение

статического давления, относительно которого измеряется перепад и избыток давления.
Это понятие применяется только к датчикам типа ДД и ДГ.

8.  Материал  сенсора–материал  деталей  полостей  контактирующих  с  рабочей

средой.

8.7.2. Диагностика датчика Метран – 100
Для

запуска

процедуры

тестирования

датчика

выполните

команду

«Самотестирование» (рис. 13, поз. 2).

Программа последовательно выполнит тестирование:

–ПЗУ на плате АЦП;
–EEPROM микропроцессора;
–сенсора;
–вязи с платой АЦП;
–микропроцессора;
–режима работы датчика.



8.7.3. Смена режима защиты записи в датчике Метран-100
Для  защиты  от  произвольного  изменения  установок  в  датчике  Метран-100

реализована  функция  защиты  записи.  Для  включения  этого  режима  (или  его  отмены)
необходимо  послать  в  датчик  сообщение,  эквивалентное  записанному  в  нем  тэгу  (рис
12, поз. 1 и 5). Сообщение должно полностью совпадать с тэгом, включая пробелы. Тэг
всегда состоит из 8 символов, т.е. первые 8 символов сообщения должны представлять
собой точную копию тэга.

В  течение 10 с  после  того,  как  было  записано  сообщение,  необходимо  нажать

кнопку «Коррекция нуля», расположенную на корпусе прибора. После этого на экране
датчика отобразится текущий режим (ON - защита от записи включена, OFF–защиты от
записи выключена). Если не было произведено никаких действий в течение 10 с, датчик
выйдет  из  окна  переключения  режима  защиты  записи  в  свой  рабочий  режим  без
изменений состояния.



23

8.8. Особенности работы программы с ИПТ Метран-280

8.8.1. Чтение дополнительной информации об ИПТ Метран-280
Выполните  команду  «Дополнительно»  и  в  новом  окне  программа  отобразит

следующую информацию:

1.  Исполнение модели.
2.  Длина монтажной части (мм).
3.  Код исполнения защитной арматуры.
4.  Код абсолютной погрешности.
5.  Исполнение по назначению:

•  Ex–сполнение датчиков с видом взрывозащиты «искробезопасная

электрическая цепь»;

•  Vn–исполнение датчиков с видом взрывозащиты «взрывонепроницаемая

оболочка»;

•  Общепромышленное–исполнение датчиков без специальных требований по

безопасности.

6.  Дата выпуска в формате дд.мм.гг –ата выпуска датчика с завода-изготовителя.
7.  Количество преамбул в ответе датчика.

8.8.2. Диагностика ИПТ Метран–280
Для

запуска

процедуры

тестирования

датчика

выполните

команду

«Самотестирование» (рис. 13, поз. 2). Программа выполнит проверку:

–переменной демпфирования;
–EEPROM контроллера;
–термоэлемента холодного спая;
–измерительного термоэлемента;
–контроллера.

8.8.3. Смена режима защиты записи в ИПТ Метран-280
Для  защиты  от  произвольного  изменения  установок  в  датчике  Метран-280

реализована  функция  защиты  записи.  Изменение  этого  режима  в  датчике  Метран-280
возможно только при знании пароля, который хранится в датчике.

Если пользователь желает установить/снять защиту записи, он должен ввести 4-ех

символьный пароль и нажать «OK» (рис.18, поз. 1). Программа сверит пароль в датчике
с  паролем  пользователя.  Если  пароль  верен,  то  пользователь  получает  доступ  к
модификации параметра ‘защита записи’, и может при желании сменить пароль, выбрав
команду «Сменить пароль» (рис.18, поз. 2).



24



1

2

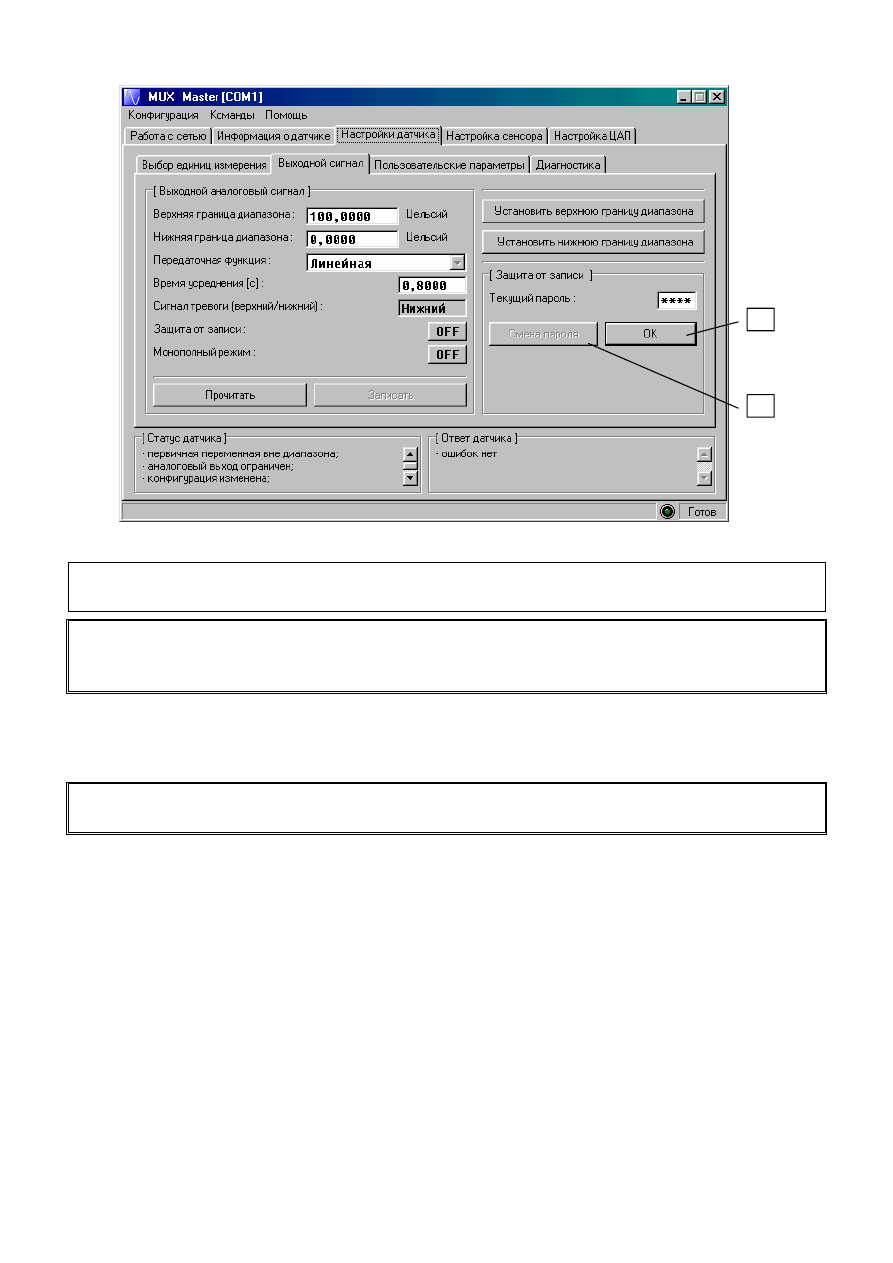

Рис.18. Настройка параметров выходного сигнала для Метран-280.

Внимание!  Используйте  для  ввода  только  разрешенные  символы  для HART

протокола, приведенные в приложении.

Внимание!  Не  забывайте  пароль!  В  противном  случае  вы  не  получите  доступ  к

модификации  параметра  ‘защита  записи’.  Первоначально  в  датчике  паролем  является
слово из 4-ех символов ‘@’.

8.9. Калибровка датчиков серии Метран

8.9.1. Калибровка пределов измерений

Внимание!  Операция  калибровки  пределов  измерений  повлияет  на  калибровку

сенсора.

Выберите закладку «Калибровка НПИ» (рис. 19,  поз. 3)  и выполните следующие

действия:

1.

Выполните  команду  «Начать  считывание»  (рис. 19,  поз. 2)  для  запуска
периодического считывания текущего значения первичной переменной.

2.

Установите  значение  первичной  переменной,  соответствующее  нижнему
пределу  измерений.  Подождите  стабилизации  первичной  переменной.  По
показаниям  программы  (рис. 19,  поз. 1)  вы  можете контролировать отклонение
показаний датчика от показаний образцового прибора.

3.

Введите  образцово  значение  НПИ  (рис. 19,  поз. 4)  в  текущих  единицах
измерения.

4.

Выполните команду «Начать настройку» (рис. 19, поз. 5).



25



2

1

3

5

4

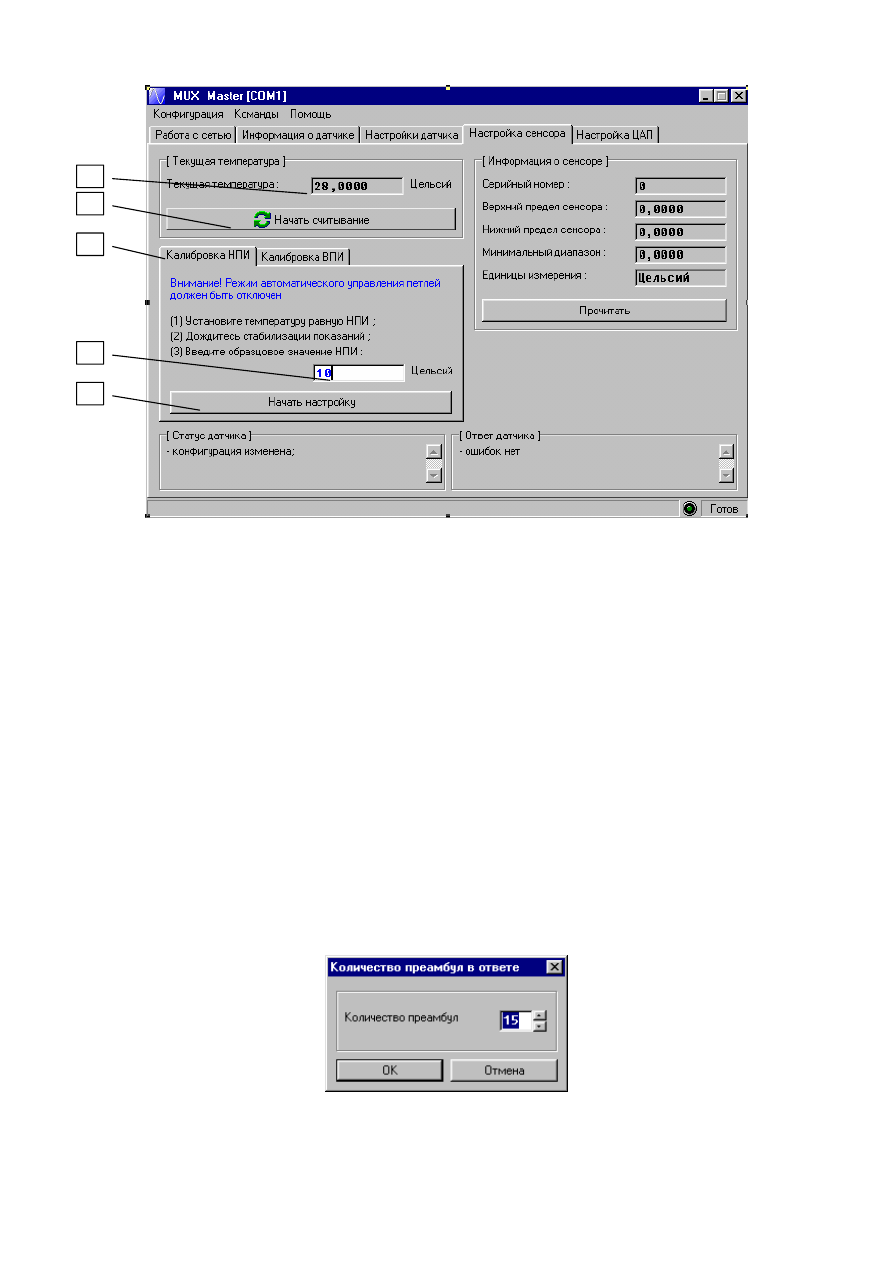

Рис. 19. Калибровка нижнего предела измерений

1–значение  первичной  переменной; 2–начать  периодическое  считывание

первичной  переменной; 3–калибровка  НПИ; 4–поле  ввода  значения  прилагаемой
первичной  переменной  в  текущих  единицах  измерения  устройства; 5–начать
калибровку НПИ.

Для  выполнения  калибровки  верхнего  предела  измерений  выберите  закладку

«Калибровка ВПИ» (рис. 19) и выполните действия, аналогичные калибровке НПИ.

8.10. Сервисные команды

8.10.1. Перезагрузка микропроцессора
Для  перезагрузки  микропроцессора  текущего  устройства  в  меню  «Команды»

выберите команду «Перезагрузка микропроцессора».

8.10.2. Установка количества преамбул в ответе
Для  установки  количества  преамбул  в  ответе  для  текущего  устройства  в  меню

«Команды» выберите команду «Количество преамбул в ответе». В следующем окне
(рис. 20) введите числовое значение от 5 до 20 и нажмите кнопку «ОК».



Рис.20. Установка количества преамбул
