Программа конфигурирования устройств, поддерживающих HART протокол. Руководство - часть 3

8.4.1. Настройка единиц измерения
Выберите  закладку  «Выбор  единиц  измерения»  (рис. 9). Чтобы  определить

текущие  единицы  измерения  выберите  команду  «Прочитать»  (рис. 9,  поз. 2).  Для
смены  единиц  измерения  выберите  из  списка  (рис. 9,  поз. 1)  нужные  единицы
измерения  и  выполните  команду  «Записать»  (рис. 9,  поз. 3).  Синим  цветом
отображаются изменения, не записанные в датчик.

Внимание!  Изменения  вступят  в  силу  только  после  выполнения  команды

«Записать».



2

1

3

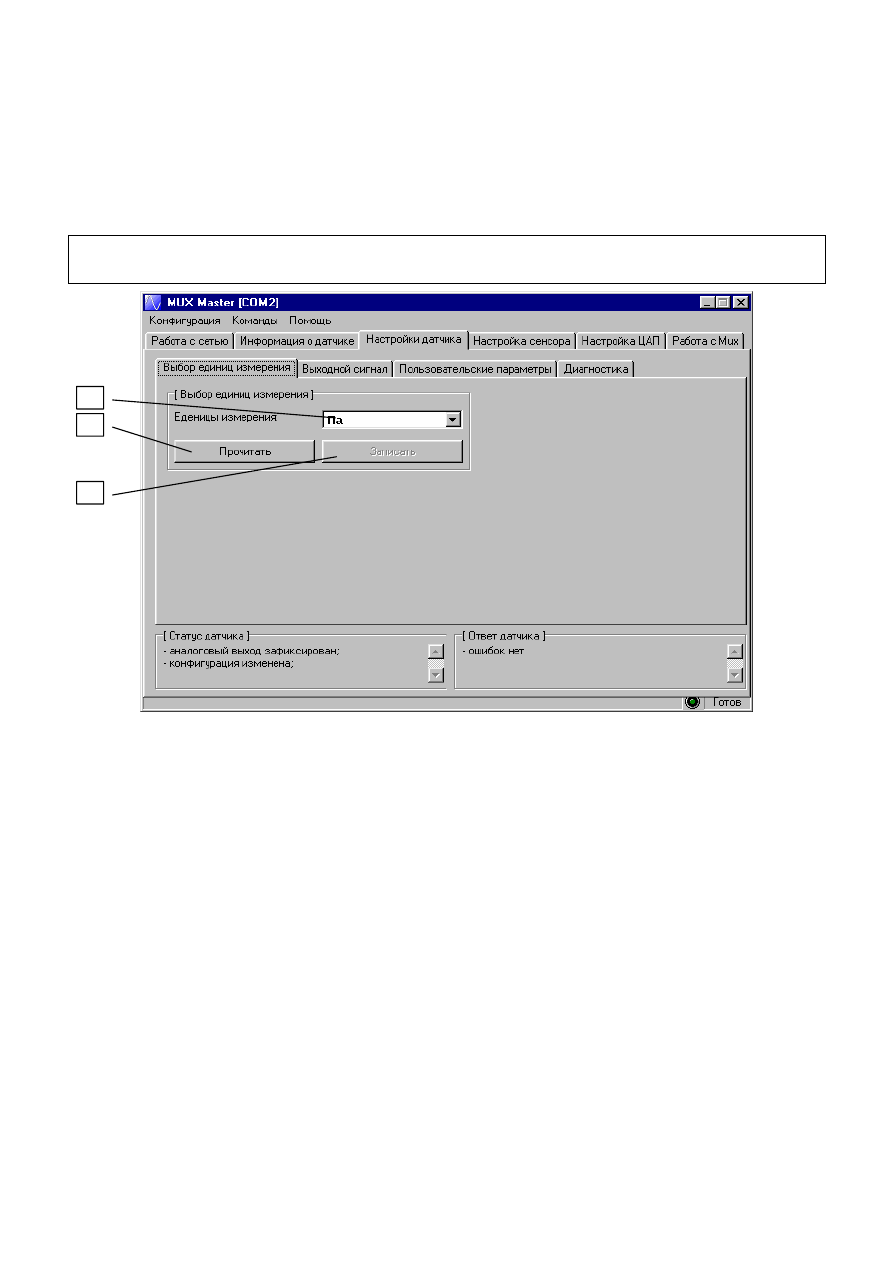

Рис. 9. Выбор единиц измерения

1–выбор единиц измерения; 2–чтение настройки единиц измерения устройства; 3–

запись выбранных единиц измерения в устройство.

8.4.2. Настройка параметров выходного аналогового сигнала
Выберите  закладку  «Выходной  сигнал»  (рис. 10). Чтобы  прочитать  настройки

параметров выходного сигнала выберите команду «Прочитать» (рис. 10, поз. 4).

Пользователь может изменить следующие параметры:

1.

Верхнюю  и  нижнюю  границы  диапазона  измерений  датчика  (рис. 10,  поз. 1),
путем  указания  числового  значения  в  текущих  единицах  измерений.  Для
определения прямого выходного сигнала (4…20 мА) следует указать значение
верхней границы большее, чем нижней границы. Для определения инверсного
выходного  сигнала (20…4 мА)  следует  указать  значение  верхней  границы
меньшее, чем нижней границы.

2.

Тип передаточной функции (рис. 10, поз. 2), путем выбора из списка.

3.

Время  усреднения  (рис. 10,  поз. 3),  путем  указания  числового  значения  в
секундах в диапазоне от 0 до 30.



15

Для  записи  изменений  выполните  команду  «Записать»  (рис. 10,  поз. 5).  Синим

цветом отображаются изменения, не записанные в датчик.

Внимание!  Изменения  вступят  в  силу  только  после  выполнения  команды

«Записать».

Так  же  пользователь  может  получить  информацию  о  типе  сигнала  тревоги

(нижний,  верхний),  состоянии  режима  защиты  записи  и  поддержке  устройством
монопольного  режима  (off  –не  поддерживает,  on–поддерживает).  Об  установлении
режима защиты записи в датчиках Метран-100 и Метран-280 см. подробнее пп. 8.6.3 и
8.7.3.



6

2

1

7

3

4
5

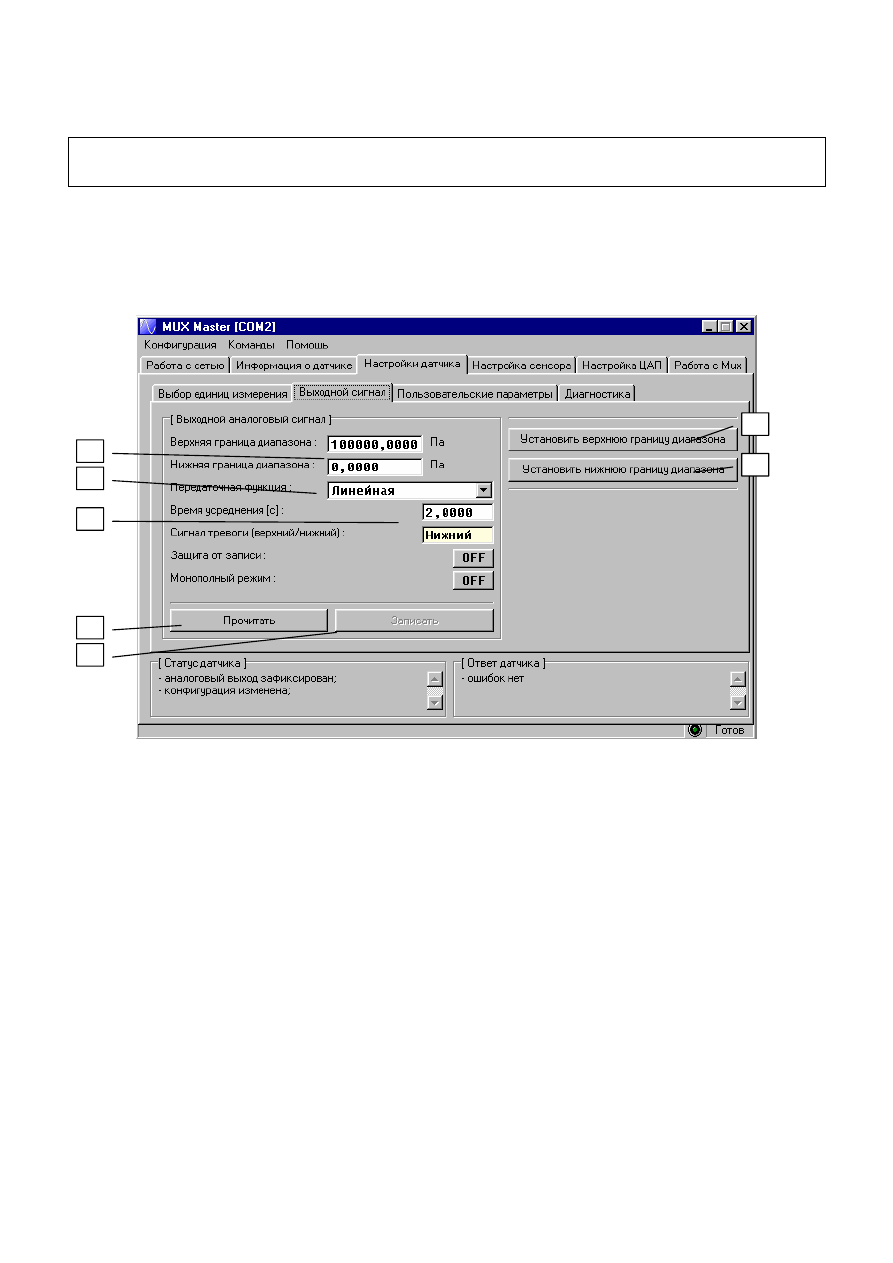

Рис. 10. Настройка параметров выходного аналогового сигнала

1–значения верхней и нижней границы диапазона измерений в текущих единицах

измерения; 2–вид  передаточной  функции; 3–время  усреднения  (установления)
выходного сигнала в секундах; 4–прочитать параметры выходного сигнала; 5–записать
параметры выходного сигнала; 6–установка верхней границы диапазона измерений; 7–
установка нижней границы диапазона измерений.

Помимо  прямого  указания  числового  значения,  другим  способом  установки

границ  диапазона  является  способ  установки  при  помощи  реального  входного
воздействия.  В  этом  случае  верхняя  граница  диапазона  и  нижняя  граница  диапазона
устанавливаются отдельно друг от друга:

1.

Выполните  команду  «Установить  верхнюю  границу  диапазона»  (рис. 10,
поз. 6).

2.

Программа  начнет  периодическое  считывание  текущего  значения  первичной
переменной, и будет отображать это значение в отдельном окне (рис. 11).

3.

С  помощью  внешнего  задатчика  пользователь  устанавливает  нужное  значение
первичной переменной.



16

4.

Затем пользователь выполняет команду «Установить» и программа определяет
текущее  значение  первичной  переменной  в  качестве  верхней  границы
диапазона.





Рис.11. Установка верхней границы диапазона измерения аналогового выхода

Установка нижней границы диапазона измерения (соответствия 4 мА и первичной

переменной) производится аналогично.

Примечание:  При  установке  нижней  границы,  диапазон  измерений  датчика

сохраняется,  т.е.  верхняя  граница  диапазона  сдвигается  эквивалентно  нижней.  При
установке верхней границы диапазона, нижняя не меняется..

8.4.3. Установка пользовательских параметров
Выберите  закладку  «Пользовательские  параметры»  (рис.12).  Чтобы  прочитать

значения  пользовательских  параметров  выберите  команду  «Прочитать»  (рис. 12,
поз. 6).

Пользователь может изменить следующие параметры:

1.

Тэг (рис. 12, поз. 1), путем указания строки из 8-ми символов.

2.

Дату (рис. 12, поз. 2), путем указания в формате дд.мм.гг.

3.

Описание  (рис. 12,  поз. 3),  путем  указания  строки  из 16-ти  допустимых
символов HART протокола (см. Приложение 1 таблица 2).

4.

Окончательный  номер  сборки  (рис. 12,  поз. 4),  путем  указания  числового
значения в диапазоне от 0 до 16777215.

5.

Сообщение  (рис. 12,  поз. 3),  путем  указания  строки  из 24-х  допустимых
символов.

Для  записи  изменений  выполните  команду  «Записать»  (рис. 12,  поз. 7).  Синим

цветом отображаются изменения, не записанные в датчик.

Внимание!  Изменения  вступят  в  силу  только  после  выполнения  команды

«Записать».



17



4

3

2

1

5

6

7

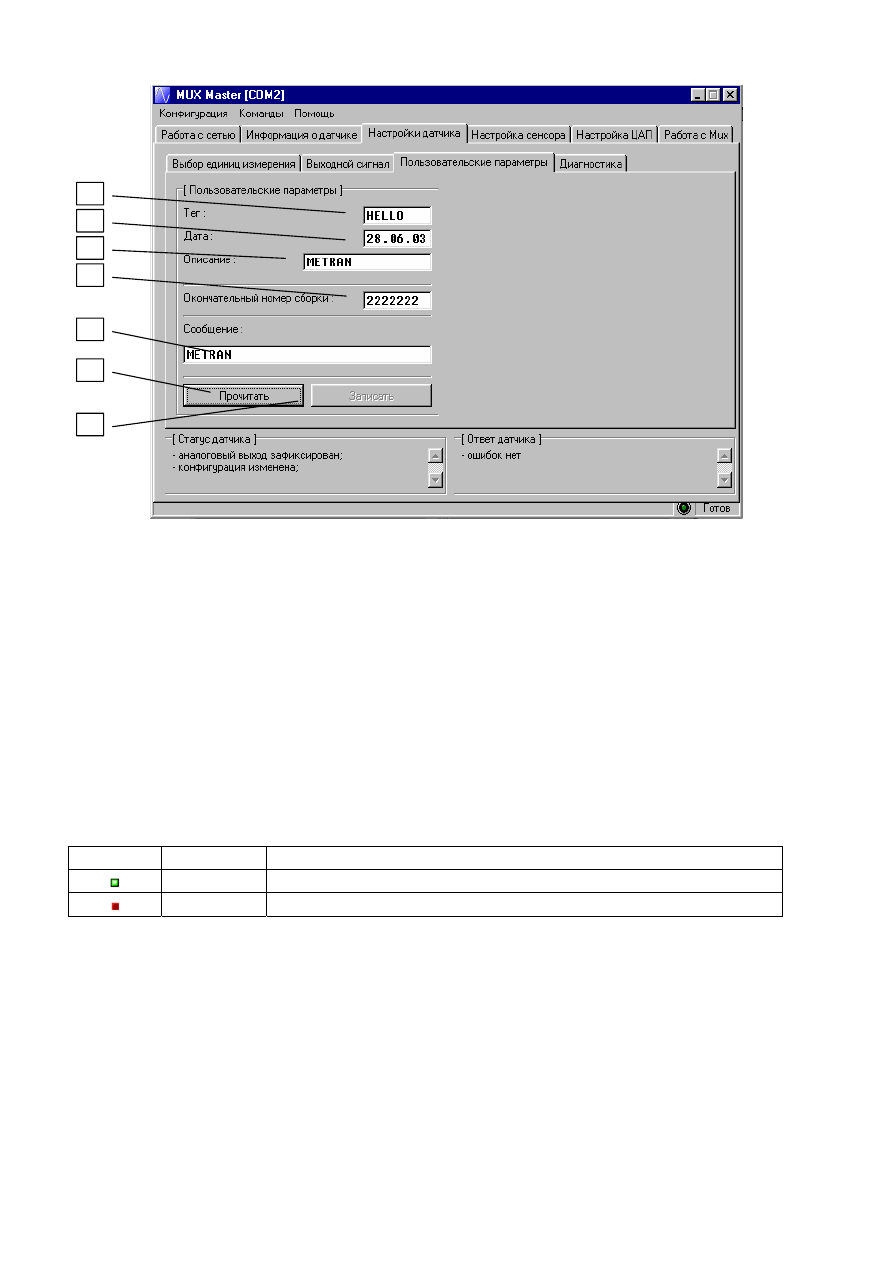

Рис.10. Установка пользовательских параметров

1–тэг  устройства; 2–дата  в  формате  дд.мм.гг; 3–описание  устройства; 4–

окончательный номер сборки устройства; 5–пользовательское сообщение; 6–прочитать
пользовательские  параметры  из устройства; 7–записать  пользовательские  параметры  в
устройство.

8.4.4. Диагностика устройства
Для

запуска

процедуры

тестирования

датчика

выполните

команду

«Самотестирование» (рис. 13, поз. 2).

После  прохождения  всех  тестов  программа  выдаст  сообщение  о  результате

тестирования. Результат каждого теста отображается в виде значка определенного цвета
(см. таблицу 1) перед соответствующим пунктом (рис. 13, поз. 1).

Таблица 1. Результаты тестирования датчика

Значок

Цвет

Результат



Зеленый

Тест пройден успешно.



Красный

Обнаружен сбой или ошибка в работе.

Для  произвольного HART устройства,  не  имеющего  специального  драйвера,  при

прохождении теста программа выдает сообщение “ошибка #1”, “ошибка #2” и т.д., без
указания причины сбоя.

О тестировании Метран-100 и Метран-280 подробнее см. п.8.6.2 и 8.7.2



18
