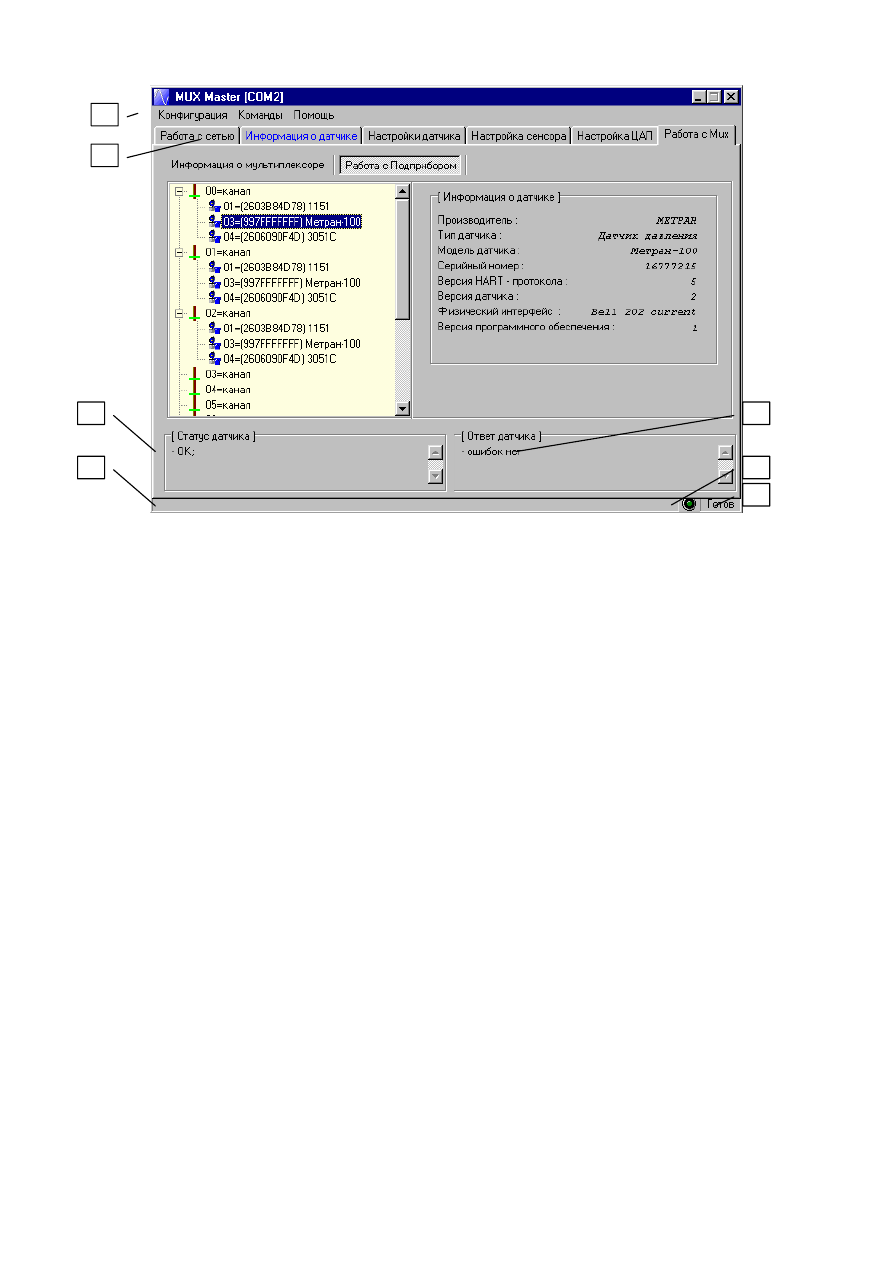

Рис. 2. Окно программы при работ Рис. 2. Окно программы при работе с датчиком

1–заголовок  программы; 2–меню  программы; 3–закладки; 4–статус  датчика; 5–

строка состояния; 6–ответ датчика; 7, 8–индикация состояния связи с устройством.

7.1.2. Индикация состояния связи и статуса устройства
В любое время пользователю доступны сведения о текущем состоянии устройства.

1.

Возможные состояния датчика (окно “Статус датчика” рис. 1, поз. 4):

1.1. OK.
1.2. Первичная переменная вне диапазона.
1.3. Аналоговый выход ограничен.
1.4. Аналоговый выход зафиксирован.
1.5. Доступен дополнительный статус. Пользователь может посмотреть

дополнительную диагностическую информацию.

1.6. Холодный старт. Выполнена первая команда после включения датчика.
1.7. Конфигурация изменена. Предыдущие команды изменили конфигурацию

устройства.

1.8. Устройство неисправно.

2.

Пользователь так же может в любое время просмотреть результаты выполнения
команд в окне “Ответ устройства” (рис. 1, поз. 6). Ниже перечислены
возможные результаты выполнения команд:

2.1. Ошибок нет.
2.2. Неправильный выбор параметра.
2.3. Параметр слишком велик.
2.4. Параметр слишком мал.
2.5. Для выполнения команды не хватает данных.
2.6. Специфическая ошибка при выполнении команды.
2.7. Защита записи. Устройство находится в режиме защиты записи.



7

2.8. Устройство занято. Для выполнения команды устройству требуется

дополнительное время.

2.9. Команда не реализована.

3.

Индикаторы (рис. 1, поз. 7, 8) отображают процесс передачи/приема команд.

Во  время  связи  с  устройством  могут  возникать  ошибки  передачи/приема

информации  (ошибки  связи),  которые  отображаются  с  помощью  появляющихся
предупреждений:

1.

Переполнение приёмного буфера (buffer overflow). Длина сообщения больше
приемного буфера устройства.

2.

Ошибка контрольной суммы (checksum error). Контрольная сумма не
соответствует приемному сообщению.

3.

Ошибка фрагментации (framing error). При передаче были пропущены один или
более START, PARITY, STOP биты.

4.

Ошибка переполнения (overrun error). Необработанные байты сообщения были
перезаписаны байтами нового сообщения.

5.

Ошибка чётности (parity error). Байт четности не соответствует байту
контрольной суммы.

Дополнительные  сведения  о  статусе,  ответе  устройства  и  ошибках  связи  можно

найти в спецификациях на HART протокол.

7.2. Меню программы

7.2.1. Меню «Конфигурация»
Это меню содержит команды для настройки программы:

Команда

Горячая

клавиша

Действие

Конфигурация

Ctrl + P

Настройка программы (см. пункт 9)

Завершить работу

Alt + F4

Завершение работы с программой

7.2.2. Меню «Команды»
Это меню содержит дополнительные команды для работы с датчиком:

Команда

Действие

Присвоить адрес опроса

Присвоение нового адреса опроса
текущему устройству

Перезагрузка микропроцессора

Перезагрузка микропроцессора текущего
устройства

Сброс флага изменения
конфигурации

Сброс флага изменения конфигурации
текущего устройства

Количество преамбул в ответе*

Установка количества преамбул в ответе
для текущего устройства

Демо-режим

Вход в демо-режим





8

7.2.3. Меню «Справка»

Команда

Горячая

клавиша

Действие

Вызов справки F1

Вывод справки о текущей операции либо
команде

О программе…

Вывод сведений о программе, ее версии и
авторских правах

*  Всем  сообщениям,  передаваемым HART приборами,  предшествует

определенный  набор  символов,  называемых  преамбулами. HART приборы  не  должны
передавать меньше 5 преамбул. Это дает время, достаточное для установления несущей
частоты, и позволяет модему настроить его входные схемы для приема сообщения. Для
HART приборов рекомендуется отправлять не более 20 преамбул.

8. Подготовка к работе и порядок работы

Перед  тем  как  приступить  непосредственно  к  работе  с  устройством,  следует

выполнить следующие действия:

1.

Подключить HART мультиплексор к каналу RS-485 или RS-232.

2.

Подключить датчики или исполнительный механизм к HART мультиплексору
(см. ТУ на HART мкльтиплексор).

3.

Запустить программу MUX-Master. Настроить программу (см. пункт 9).

4.

Выбрать подключенное устройство из списка для начала работы.

Затем пользователь может выполнить следующие операции:
•  Выбор канала опроса.

•  Поиск подключенных датчиков на выбранном канале мультплексора.

•  Выбор необходимого датчика на выделенном канале мультиплексора.

•  Чтение информации, выдаваемой выбранным устройством :

o



первичная переменная в текущих единицах измерения;

o



процент диапазона измерения;

o



выходной аналоговый сигнал, в мА;

o



пределы измерений.

•  Настройку выбранного датчика:

o



определение диапазона измерений;

o



установка единиц измерения;

o



установка параметров выходного сигнала;

o



установка пользовательских параметров;

o



диагностика устройства.

•  Настройку сенсора выбранного датчика:

o



калибровка сенсора с использованием образцовых средств.

•  Настройку ЦАП – установку точного соответствия между величиной выходного

сигнала, формируемого устройством, и регистрируемым уровнем тока
(определяется по образцовому прибору).



Примечание:  при  выборе  устройства,  а  затем  и  при  открытии  закладок,

соответствующие  параметры  считываются  автоматически.  Команда  «Прочитать»
необходима для обновления информации.



9

8.1. Работа с сетью RS-485

Мультиплексор,  подключенный  по  интерфейсу RS-485, имеет HART подобный

канальный уровень.

Поиск и идентификация устройства в сети RS-485 осуществляется по уникальному

адресу опроса, который может принимать значения от 1 до 15.

Работа  с  сетью RS-485 устройств  осуществляется  в  главном  окне  программы,

закладка  «Работа  с  сетью»  (рис. 2).  Основным  элементом  здесь  является  список RS-
485  устройств  (рис. 3,  поз. 1).  В  нем  отображаются  найденные  устройства,  и
осуществляется выбор текущего устройства.

Примечание:  при  выборе  закладки  «Работа  с  сетью»  закладки  для  работы  с

датчиками, подключенными к HART каналу становятся недоступными.



1

4

5

3

2

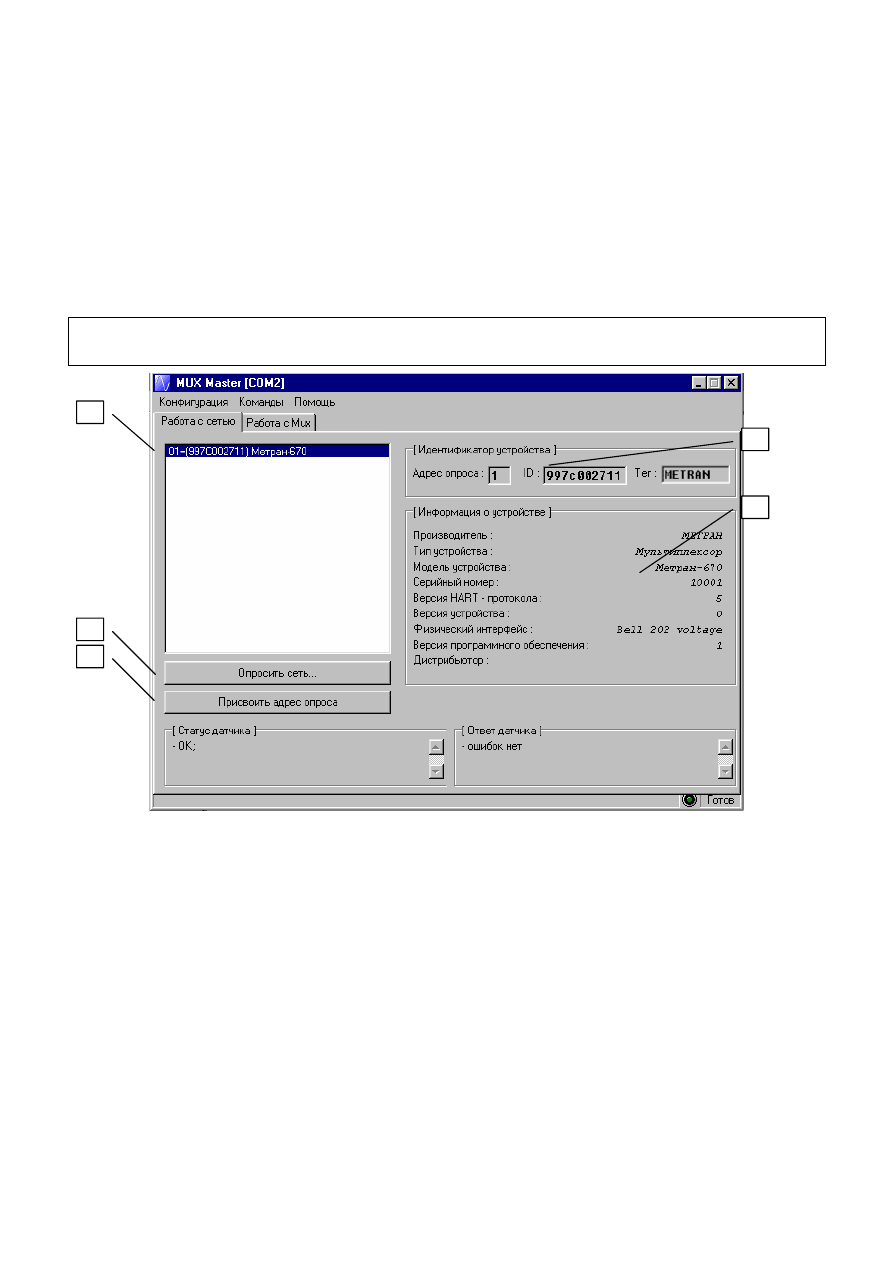

Рис. 2. Работа с сетью HART устройств

1–список HART устройств  в  сети; 2–команда  «Опросить  сеть»; 3–команда

«Присвоить адрес опроса»; 4, 5– информация об устройстве.

8.1.1. Поиск устройств в сети
Команда  «Опросить  сеть»  осуществляет  последовательный  опрос  устройств,

подключенных  к  сети,  начиная  с  адреса  опроса 0 и  до 15. Найденные  устройства
отображаются в списке устройств (рис. 2, поз. 1). При нахождении устройства по адресу
опроса 0 программа  прекращает  опрос,  т.к.  нулевой  адрес  опроса  подразумевает
наличие  только  одного  устройства  в  сети.  Прервать  процесс  опроса  можно  в  любой
момент с помощью команды «Остановить».
