Программа конфигурирования устройств, поддерживающих HART протокол. Руководство - часть 6





8.10.3. Сброс флага изменения конфигурации
Флаг  изменения  конфигурации  устанавливается  при  операциях  записи  и

калибровки  датчика.  Этот  флаг  устанавливается  в  статусе  датчика.  Для  сброса  флага
изменения конфигурации у текущего устройства в меню «Команды» выберите команду
«Сброс флага изменения конфигурации».

9. Настройка программы

Настройку  программы  требуется  производить  при  первом  запуске  программы

после  установки  на  компьютер,  а  также  при  подключении HART модема  к  другому
разъему  последовательного  порта.  При  завершении  работы  программа  запоминает
выбранные настройки и при дальнейших запусках настройка не требуется.

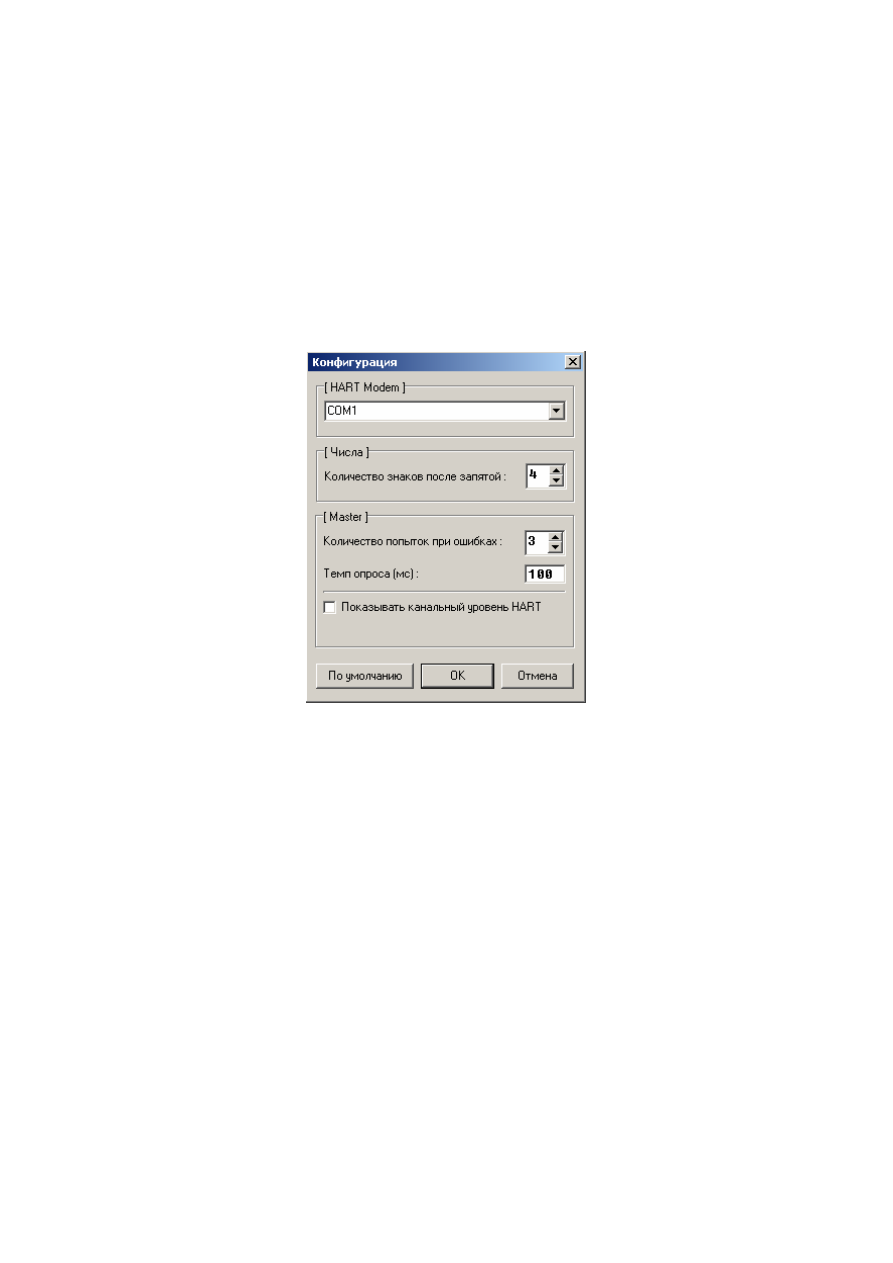

Рис.21. Настройка программы

1.  HART Modem–задайте имя порта, к которому подключен HART

мультиплексор (COM1, COM2)

2.  Числа–управление отображением числовых значений (количество знаков

после запятой).

3.  Мастер–параметры HART мастера:

3.1. Количество попыток при ошибках.
3.2. Темп опроса - задержка после выполнения каждой HART команды (в

миллисекундах). Служит для повышения устойчивости связи.

3.3. Показывать канальный уровень HART (рис.22).



27



9.1. Канальный уровень HART

Пользователь  имеет  возможность  наблюдать  за  обменом  с HART устройствами.

Отображение  окна  «Канальный  уровень HART» (рис. 22)  задается  в  настройках
программы (см. пункт 9 данного руководства).



Рис.22. Канальный уровень HART



28

Приложение А

Таблица 1

Сообщения об ошибках и способы их устранения




Действие

пользователя

Сообщение об ошибке

Возможные причины и способ

устранения

1 2

Запуск программы,
или изменения
рабочего порта
программы

•  “Порт уже используется

(Error:-1)”

•  “Попробуйте изменить

конфигурацию программы
или закройте программу,
занимающую ComX”

Выбор в качестве рабочего
порта свободный, или
освобождение занятого порта
ComX

Выполнение
команды
“Опросить
сеть…”


"Не найдено подключенных
устройств"

•  Проверить надежность

подключения устройств.

•  Неверно указан рабочий

порт программы.

•  Неисправность аппаратуры.

Выполнение
команды
“Опросить
сеть…”


"Обнаружены ошибки при
самотестировании!"

Выполнить необходимые
действия по устранению
соответствующих ошибок

Смена текущих
единиц измерения

"Не выбраны единицы
измерения!"

Выбрать из списка текущие
единицы измерения

Установка верхней
границы диапазона

"Неправильная верхняя граница
диапазона"

Ввести нужное значение в
формате с плавающей точкой

Установка нижней
границы диапазона

"Неправильная нижняя граница
диапазона"

Ввести нужное значение в
формате с плавающей точкой

Смена
передаточной
функции

"Не выбрана передаточная
функция!"

Выбрать из списка
передаточную функцию

Смена времени
усреднения

“Неправильное число!”

Ввести нужное значение в
формате с плавающей точкой, в
пределах указанных в
документации на устройство.

Смена даты в
пользовательских
параметрах

"Неправильная дата!"

Ввести дату в формате дд.мм.гг

Смена
окончательного
номера сборки

"Неправильное число! (вне
диапазона 0 – 16777215)."

Ввести нужное целое значение в
пределах 0 - 16777215

Смена сообщения и
тега

"Сообщение записано не будет!
Продолжить?"

•  Изменить сообщение (хотя

бы первые 8 символов).

•  Изменить тег.

•  Продолжить.



29

Продолжение таблицы 1



1 2

Калибровка ВПИ,
НПИ

"Неправильное число!"

Ввести нужное значение в
формате с плавающей точкой

Выполнение
тестирования петли

"Неправильное число! (вне
диапазона 4 - 20)"

Ввести нужное значение в
формате с плавающей точкой в
пределах от 4 до 20.

Чтение
дополнительной
информации о
сенсоре

"Команда невыполнима в демо-
режиме"

Дополнительная информация о
датчике недоступна в демо-
режиме.



Таблица 2

Допустимые символы HART протокола



2 3 4 5 6 7 8 9 A B C D E F

0  @ A B C D E F G H  I  J  K L M N O

P Q R S T U V W X Y Z  [  \  ]  ^  _

2  SP !  "  #  $ % &  ’  (  )  *  +  ,  -  .  /

0 1 2 3 4 5 6 7 8 9 :  ; < = > ?




Примечание: при вводе чисел с плавающей запятой для обозначения десятичного

знака  используется  символ  из  текущих  региональных  настроек Windows (смотри
«Панель  управления»  →  «Языки  и  стандарты»  →  Закладка  «Числа» -> параметр
«разделитель целой и дробной частей числа»).



30
