Чистку  и  проверку  состояния  коробки  передач  производить  в  следующем

порядке:

- тщательно промыть все металлические детали в бензине;
- вымыть неметаллические детали мылом и водой;
-  осмотреть    приводной    вал    трансмиссии  и  ведущий  вал  на  наличие

повреждения шлиц и резьбы,  зубчатые  колеса  на  износ  зубьев;

- осмотреть уплотнительные кольца и прокладки на повреждение;
- повернуть рукой подшипник нижней звездочки, нет ли заклинивания;
-  проверить  концы трех  приводных  пальцев  нижней  звездочки  на  износ    и

подвижность,  нажимая    на    каждый    палец,  вталкивая    его    в    звездочку    и
освобождая;

- каждый палец должен свободно ходить в отверстии,  без заклинивания;
-  повернуть  внутренние  подшипники  рукой,  они  должны  свободно

вращаться от руки, при помехах вращению – подшипники  заменить;

-  осмотреть  цепь  привода  на  сломанные  звенья,  при  необходимости  цепь

заменить;

-  осмотреть  среднюю  ось  на  отсутствие  забоин  и  рисок,  при  наличии

заменить;

- осмотреть звездочки на износ зубьев;
- если какая-либо  из деталей окажется дефектной, ее необходимо заменить.

Уход  за  коробкой  передач    включает  в  себя  регулировку  натяжения  цепи,

регулировку зазора ограничителя, проверку уровня масла и замену масла.

ВНИМАНИЕ:  не  допускайте  ослабления  цепи.

Регулировка  натяжения  приводной  цепи:
-  отвернуть    контровочную    гайку  поз. 32  (рисунок11)  регулировочного

болта  поз.33  натяжителя цепи;

-  завернуть    регулировочный    болт    усилием    пальцев,  как    только    болт

будет    тяжело    крутить    рукой – остановитесь    и    отверните    на    один    оборот
назад – приводная   цепь  натянута  должным  образом.


П  р  и  м  е  ч  а  н  и  е – Если  регулировочный  болт  не  проворачивается

пальцами    (из-за  загрязнения  резьбы),  необходимо    вывернуть  болт  и  очистить
резьбу,  провернув его на гайке ключом.


-  зафиксировать    регулировочный    болт    поз. 33  контргайкой    поз. 32,

удерживая  болт  ключом.


П р и м е ч а н и е – В случае, когда головка регулировочного болта начнет

полностью соприкасаться с контргайкой, необходимо заменить приводную цепь.


ВНИМАНИЕ: При  возникновении  шума  в  КП – «треска»  (особенно

при включении заднего хода) необходимо  отрегулировать  натяжение  цепи
натяжителем    (смотри    регулировку    натяжения    цепи)  и    ограничителем
поз. 35  (рисунок 11).

Регулировка  болта  ограничителя  цепи:
-  при    снятой    крышке    поз. 2  установить    зазор    согласно    рисунка 11,

ослабить контргайку поз. 46, положить  щуп,  довернуть  болт  поз. 45  и  затянуть
контргайку;

- при установленной крышке отвернуть контргайку, довернуть болт усилием

пальцев,  отвернуть  болт  на  ¼  оборота  придерживая  болт  ключом  затянуть
контргайку.

ВНИМАНИЕ:    При    возникновении    шума    в    КП – «визга»

отрегулировать    изменение    длины    регулировочной    шпильки    поз. 47
рычага  переключения  заднего  хода  поз. 31.

Регулировка  длины  регулировочной  шпильки:
- ослабить  контргайки  поз.48  на  обоих  концах  шпильки поз. 47;
-  включить    полностью    заднюю    передачу    рычагом    реверса    поз. 3

(рисунок 1).  Удерживать  включенной  передачу  заднего  хода  рычагом  поз. 31;

-  отрегулировать    длину    шпильки  поз.  47  до    фиксирования    рычага

реверса  в  кинематическом  замке;

- зафиксировать  шпильку  контргайками.
Смена  масла  в  коробке  передач:
-  наклонить  снегоход  вправо;
-  отвернуть  пробку  поз. 26  рисунок 11;
-  слить  масло  через  отверстие  в  носке  в  емкость;
-  ввернуть  пробку;
-  залить свежее масло  через  заливную  пробку  поз. 49  в  объеме  300 мл.

3.4.7  Уход за коробкой передач  (исполнение  шестеренчатое)  включает  в

себя:  проверку  уровня  масла,  замену  масла.

Проверка  уровня  масла  через  каждые  1000 км  пробега  в  следующей

последовательности:

- отвернуть  сапун  поз. 26  и  пробку  поз. 27  (рисунок  12);
- залить  масло  через  отверстие  под  сапун  до  подтекания  масла  через

отверстие  под  пробку;

- пробку  и  сапун  ввернуть.
Замена  масла  после  обкатки  в  следующей  последовательности:
- отвернуть  сапун  поз. 26  и  пробку  поз. 34;
- слить  масло  через  отверстие  в  носке  в  емкость;
- залить  новое  масло  в  объеме  500 мл;
- ввернуть  пробку.
В  случае  обнаружения  на  ощупь  в  масле  мелких  металлических  частиц

необходимо  промыть  коробку  передач:

-  залить  в  коробку  передач  смесь:  бензин – 75%  и  масло  МК-8 – 25%;
-  провести    обкатку    коробки    передач    в    течение    от 1 до 3 мин    с

подвешенной  гусеницей;

-  слить  промывочную  смесь;
-  залить  новое  масло  в  объеме  500 мл.

3.5  Регулировка рулевого управления и  тормозной  системы



Разница  расстояний  между  передними  и  задними  концами  лыж  должна

быть не  более  10 мм,  обеспечить  при  установке  руля  перпендикулярно  оси
снегохода.  Регулировку    производить    регулировочными    элементами    «Т»
рулевых  тяг  (рисунок  29).


ВНИМАНИЕ:  После  регулировки  произвести  контровку  винта

контргайкой.







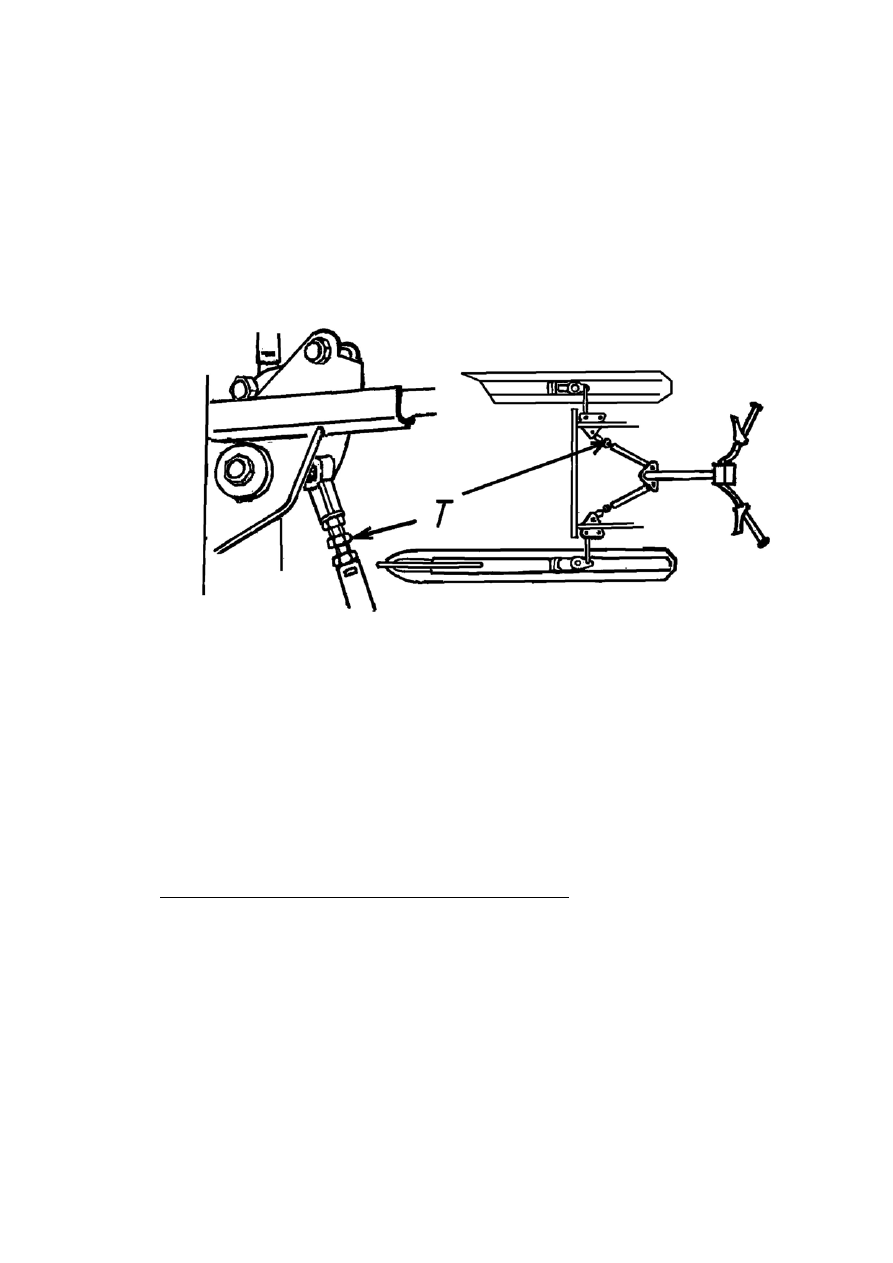

Рисунок 29 – Регулировка  рулевого управления



Эффективная    работа    тормозной    системы – один    из    главных    факторов

безопасной  эксплуатации  снегохода.

ЗАПРЕЩАЕТСЯ:  выезжать    на    снегоходе    с    поврежденными,

изношенными    или    неправильно    отрегулированными    узлами    тормозной
системы,  а  также  с  включенным  стояночным  тормозом


Проверка  хода  рычага управления тормозом  (поз. 4  рисунок  30).
Вращая  диск  тормоза  поочередно  вперед  и  назад,  медленно  нажимайте

на    рычаг  управления  тормоза.  В      момент      блокировки      диска      тормозными
колодками    (поз. 7)  утопить    защелку    стояночного    тормоза    (поз.  6)  между
рычагом  управления тормозом  и  корпусом  переключателей  (поз. 5),  при  этом
защелка    должна    войти    и    надежно    зафиксироваться    между    ними.  Если
защелка  не  входит  или  не  фиксируется  между  рычагом  и  корпусом  надо
отрегулировать  ход  рычага  тормоза.




Регулировка  хода  рычага  управления  тормоза:
-  отвернуть    контровочную    и    крепежную    гайки    (поз. 2, 3)



регулировочного  болта  (поз. 1);

- отогнуть  усики  контровочной  шайбы  (поз. 10);
-  вращая    регулировочный    болт    по    часовой    стрелке    уменьшить    ход

рычага    до    необходимой    величины.  Для    увеличения    хода    рычага
регулировочный  болт  вращать  против  часовой  стрелки.

После  окончания  регулировки  завернуть  гайку  и  законтрить  усиками

шайбы,  после  чего  завернуть  контргайку.


П р и м е ч а н и е – Если   закрепленная  тормозная  колодка  износится  до

1  мм    под    корпусом,  обе    тормозные    колодки    заменить,  контролировать    по
выступанию  болта  регулировочного  (поз. 1)  над  рычагом  (поз. 9)   тормозного
механизма.  Размер  21±0,3 мм  при  завернутом  до  упора  многозаходном  винте
(поз. 8)  и  зажатым  тормозным  диском.

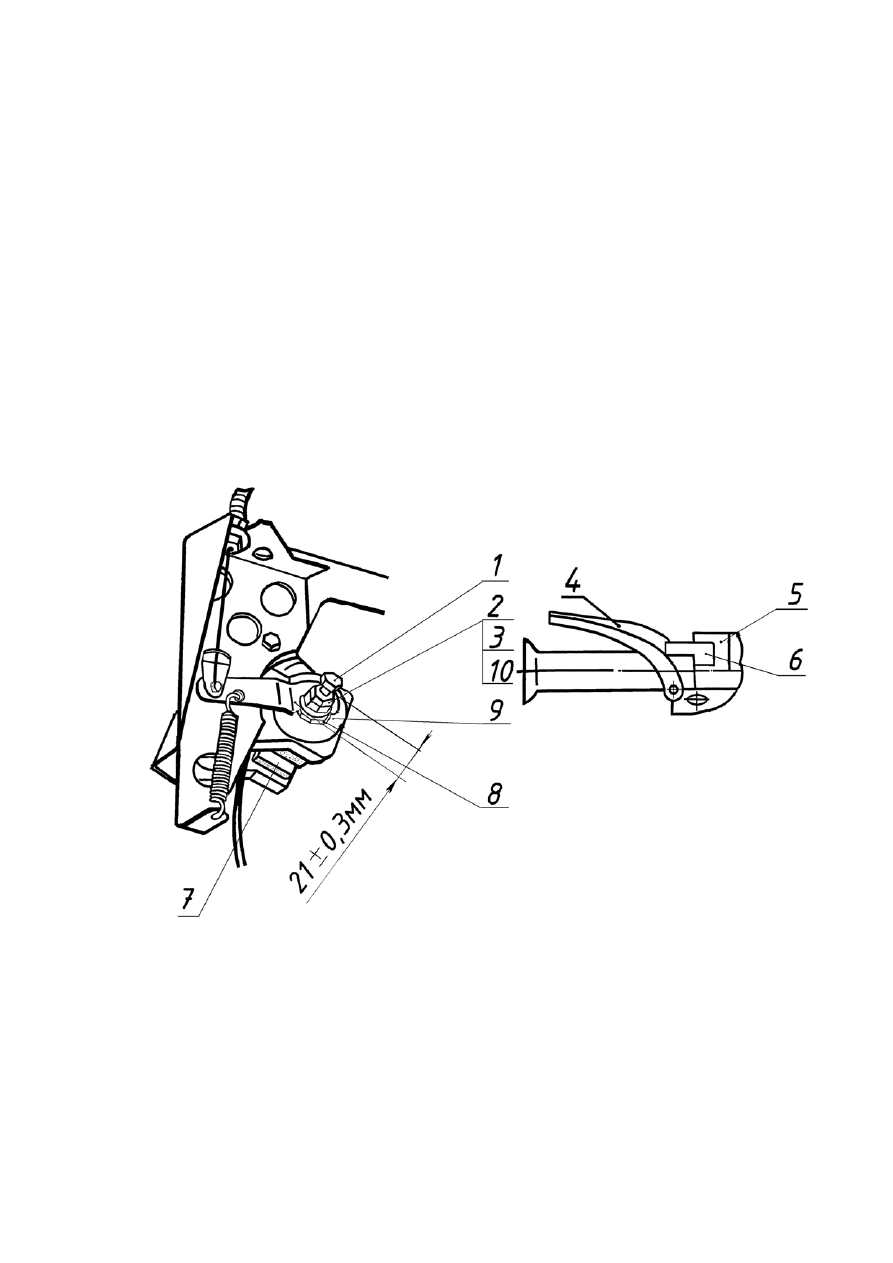

Рисунок 30 – Регулировка тормозной системы
