Рисунок 25 – Карбюратор

Для проверки работоспособности механизма регулирования уровня топлива

в поплавковой камере  необходимо,  снять  крышку  поз. 4 (рисунок 6),  проверить
плавность  хода:  поплавка  поз. 21  на  оси  поз. 22;  запорного  клапана  поз. 23  в
корпусе  поз. 20  при  необходимости  очистить  канал  подвода  топлива.

Для  обеспечения  оптимального  уровня  топлива  в  поплавковой  камере

на    всех    режимах    работы    двигателя,  необходимо    контролировать    размер
Б=23,9

±1

мм,  который    в    процессе    работы    может    измениться,  размер    Б

обеспечивается подгибанием регулировочного язычка  рычага  регулятора  уровня
топлива  поз. 26  или переворачиванием рычага размонтировав ось рычага поз. 13.
Размер Б  проверяется переворачиванием  карбюратора  по  рисунку  25.

Работоспособность  корректора-обогатителя  определяет  плавность  хода

плунжера  поз. 36  в  колодце  устройства,  наличие  уплотнительного  элемента
поз. 38, выполненного  из  маслобензостойкой  резины.  Резина  не  должна  иметь
наружных  повреждений.

ЗАПРЕЩАЕТСЯ  эксплуатация  снегохода  при  подтекании  топлива

из  карбюратора.

Разборку ручного стартера производить в следующей последовательности:
- отсоединить  стартер  от  двигателя;
- вытянуть ручку стартера, застопорить бобышку шкива поз. 28 (рисунок 2)

воротком через отверстие в корпусе стартера, снять ручку и отсоединить  стартер
от снегохода;

- вынуть  вороток,  придерживая  шкив  поз. 2 (рисунок 4),  вытянуть  шнур

поз. 11   до  конца  и  повторно  застопорив  шкив  поз. 2,   отсоединить  шнур
поз. 11  со  шкива  поз.2;

- придерживая   рукой,   вращать   до   полного   снятия   заводки   пружины

поз. 8   и  выхода  из  зацепления  внутреннего  конца  пружины;

- отвернуть гайку  поз. 3, снять  шайбу упорную поз. 6 с толкателем поз. 7,

собачку    поз. 5,  пружину    поз. 4  и    шкив  поз. 2.  При    снятии    шкива    поз. 2
необходимо  обратить  внимание  на  то,  чтобы  не  выскочила  пружина  поз. 8.

- снять пружину поз. 8 и текстолитовую прокладку поз. 10.

Сборку  ручного  стартера



производить в следующей последовательности:

-  после    смазки    трущихся    поверхностей    деталей    в    соответствии    с

таблицей    смазки    4    и    рисунка

4

,  в    корпус    установить    текстолитовую

прокладку    поз. 10,  завести    пружину    поз. 8,  зацепив    наружный    отогнутый
конец    за    прорезь    тарелки    корпуса    поз. 1,  надеть    шкив    поз. 2,  зацепив
внутренний    конец    пружины    поз. 8  за    выступ    шкива    поз. 2,  установить
пружину  поз. 4,  упорную  шайбу  поз. 6  с  толкателем  поз. 7,  совместив  пазы
упорной    шайбы    поз. 6  и    втулки    корпуса    поз. 1  стартера    и    обеспечивая
правильное    взаимное    расположение    толкателя    поз. 7  и    собачки    поз. 5,
согласно    рисунка 4  установить    шайбу    поз. 12  и    затянуть    гайку    поз. 3  до
упора.  Вращать    шкив    поз. 2  против    часовой    стрелки    до    отказа.  Затем
отпустить    шкив    поз. 2  на    один    оборот,  закрепить    шнур    поз. 11  одним
концом  на  шкиве  поз. 2,  другой  свободный  конец  провести  через  отверстие
корпуса  наружу  и  закрепить  в  ручке  поз. 9.  Плавно  отпустить  шкив  поз. 2.

Для    проверки    свечей    зажигания    необходимо    снять    наконечники    с

проводом  и  вывернуть  свечи,  провести  анализ  состояния  свечей:

-  светло–коричневый    изолятор – нормальное    состояние    свечи

(регулировка  карбюратора,  топливо,  подбор  свечи  и  т.п.  правильное);

- черный  изолятор - покрыт  сажей – повышены  обороты  холостого  хода,

слишком    обогащенная    горючая    смесь,  несоответствие  соотношения
масло/горючее, длительная  работа  на  холостом  ходу  и  малых  скоростях  и  др;

-  светло–серый    изолятор - слишком    бедная    смесь,  плохое    охлаждение,

длительная    работа    на    больших    оборотах,  неправильный    подбор    свечи,  по
калильному    числу,  несоответствующая    пропорция    масла/горючего,
негерметичность  соединения.

Если  состояние  свечи  ненормальное – устранить  причины,  при

необходимости   заменить   свечу.

ВНИМАНИЕ:  После  пробега 4000 км  произвести  замену  свечей

зажигания  на  новые.

При    помощи    щупа    проверить    зазор    на    электродах    свечей.  Зазор

должен  быть   от 0,6  до  0,8 мм (для LR 12C)   и   от 0,5  до  0,6 мм  (для LR 12S).

Установить  свечи  и  запустить  двигатель.
Свечи  зажигания  выворачивать  только  на  холодном  двигателе.
Применение  свеч  с  калильным  числом  менее 23 ед.  может  привести  к

прогару  поршня  на  максимальных  нагрузках  двигателя.


Перед    выездом    на    снегоходе    необходимо    проверить    выхлопную

систему.  Засоренный  или  не подсоединенный  глушитель   может  привести  к
поломке  двигателя  и  отравлению  выхлопными  газами.


Впускная  система:  глушитель впуска следует периодически осматривать и

проводить очистку от грязи.

ВНИМАНИЕ:  перед    запуском    двигателя    проверить    одет    ли

резиновый  патрубок – соединение  глушителя  впуска  с  карбюратором.




3.4  Техническое  обслуживание   трансмиссии

Техническое  обслуживание    трансмиссии  и  механизмов  трансмиссии

снегохода заключается в своевременной смазке, подтяжке резьбовых соединений,
очистке  от  загрязнений  наружных  поверхностей,  контроле    технического
состояния  ремня  вариатора,  регулировке.


3.4.1 Техническое обслуживание вариатора
Для снятия и установки приводного ремня вариатора необходимо:
- вынуть ключ зажигания;
- откинуть капот;
- вытащить замок кожуха вариатора и откинуть кожух;

П  р  и  м  е  ч  а  н  и  е – Не    включать  двигатель  при  откинутом  кожухе

вариатора.


- нажатием на крышку (рисунок  26) раздвинуть конуса ведомого шкива  и

закрепить в полностью открытом положении;

- снять ремень через край подвижного конуса ведомого шкива;
- снять ремень с ведущего шкива и снять его полностью с машины.

П  р  и  м  е  ч  а  н  и  е – Не    включать    двигатель    при    снятом    приводном

ремне.


Для  установки  приводного  ремня  вариатора  проделать  операции    в

обратном порядке.

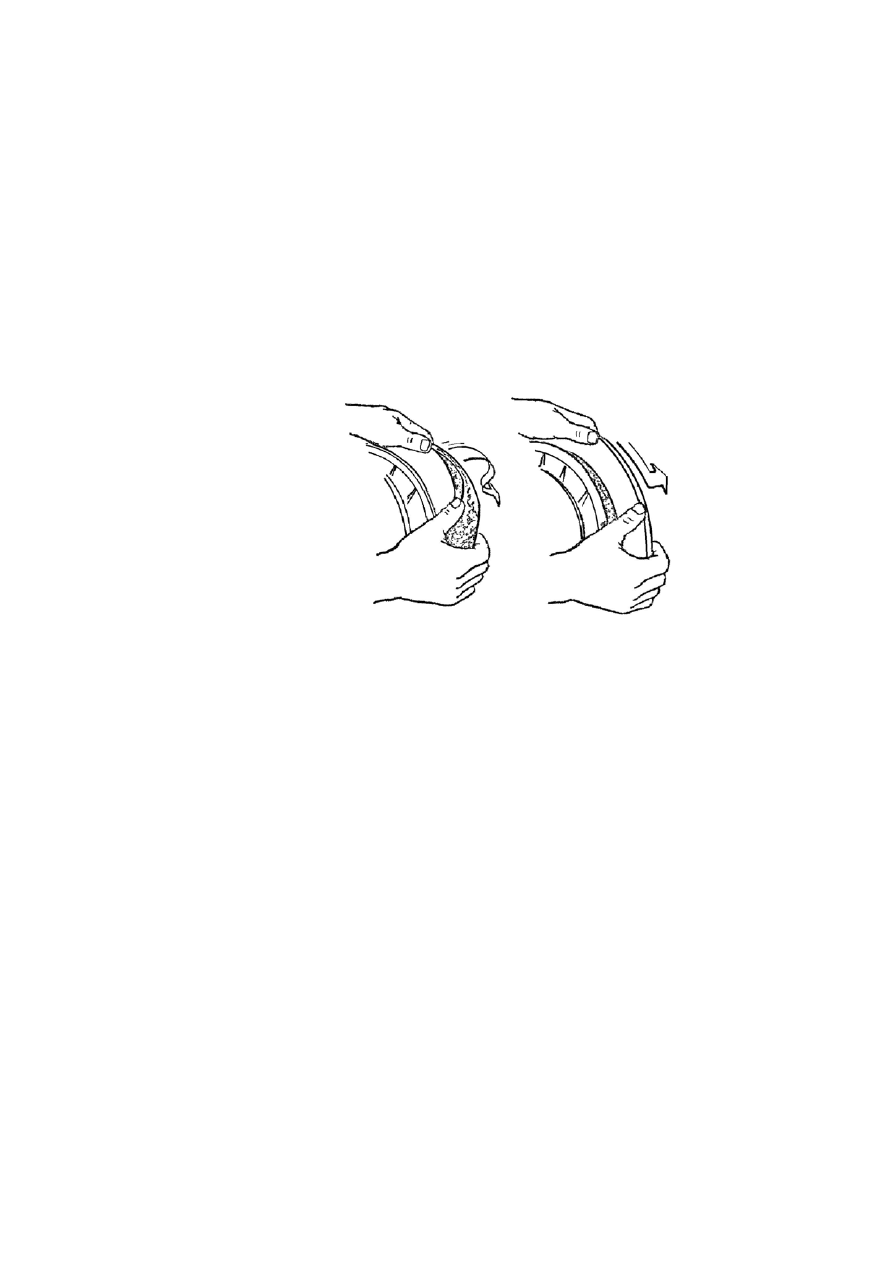

Рисунок 26 – Снятие  приводного ремня




ВНИМАНИЕ:
-  перед  установкой  ремня  очистить  шкивы,  проверить  на  предмет

повреждений, излишнего износа и требуемого выравнивания;

- не скручивать ремень и не использовать рычаг,  монтировки и другие

инструменты при установке ремня;

- раздвинуть ведомый шкив до максимальной ширины  и  установить

ремень;

- освободить  гусеницу когда она «вмерзает» или заедает (застревает) до

включения двигателя.


После    установки    нового  приводного  ремня,  рекомендуется    пройти

обкатку 25 км.


П р и м е ч а н и е – Хранить  ремень таким образом,  чтобы он  сохранял

свою естественную форму.
