3.9.1 Снятие и установка



Снимите  цепь  7  и  звездочку  5  (рисунок  3.18)  цепной  передачи  (см.

подраздел 3.4.4.1).

Отверните  три  гайки  12  крепления  корпусов  подшипника  6  с  левой

стороны  снегохода  (рисунок  3.38).  Затем  отверните  три  гайки  12  крепления

корпуса  подшипника 6  и  накладки 7  с  правой  стороны  снегохода  (рисунок  3.38).

Выньте приводной вал 1 в сборе со звездочками 4 (рисунок 3.38).

Установку вала производите в обратной последовательности.



3.9.2 Разборка и сборка



Для снятия ведущих  звездочек  4 приводного вала отверните девять гаек

11 (на каждой  звездочке) (рисунок 3.38). При  износе звездочки  приводного вала

замените.

Примечание  –  заменяйте  ведущие  звездочки  на  тот  же  тип,  что  и  был

снят.

Для  установки  ведущих  звездочек  на  приводной  вал  и  крепления

приводного вала применяйте новые самоконтрящиеся гайки и исходные болты.



3.10 Гусеница



3.10.1 Проверка



Визуально проверьте гусеницу 2 (рисунок 3.38) на наличие механических

повреждений, износа,  сломанных скоб и  стержней.  Если гусеница повреждена  –

замените гусеницу. Сломанные или отсутствующие скобы замените. Пользуйтесь

съемником для скоб и приспособлением для установки скоб.

ПРЕДУПРЕЖДЕНИЕ

Не эксплуатируйте снегоход с поврежденной гусеницей

87



3.10.2 Снятие



Снимите следующее:



заднюю подвеску (см. подраздел 3.8.1);



ведущий вал( см. подраздел 3.9.1);



гусеницу.



3.10.3 Установка и регулировка



Установку  проводите  в  обратном  порядке.  При  установке  гусеницы

учитывайте направление вращения, указанное стрелкой на полотне гусеницы.

Натяжение  гусеницы  и  центрирование  взаимосвязаны.  Не  регулируйте

одно,  не  проверив  другое.  Регулировку  натяжения  проводите  до  центрирования

гусеницы.

Поднимите заднюю часть снегохода и закрепите на весу.



Измерьте  расстояние  между  накладкой  рельса  и  нижней  внутренней

частью  гусеницы  в  середине  между  передним  и  задним  промежуточными

колесами.

При правильно отрегулированном натяжении расстояние между накладкой

рельса  и  гусеницей  при  приложении  нагрузки  7,3  ±  0,1  кг  с  каждой  стороны

должно быть 40…50 мм.



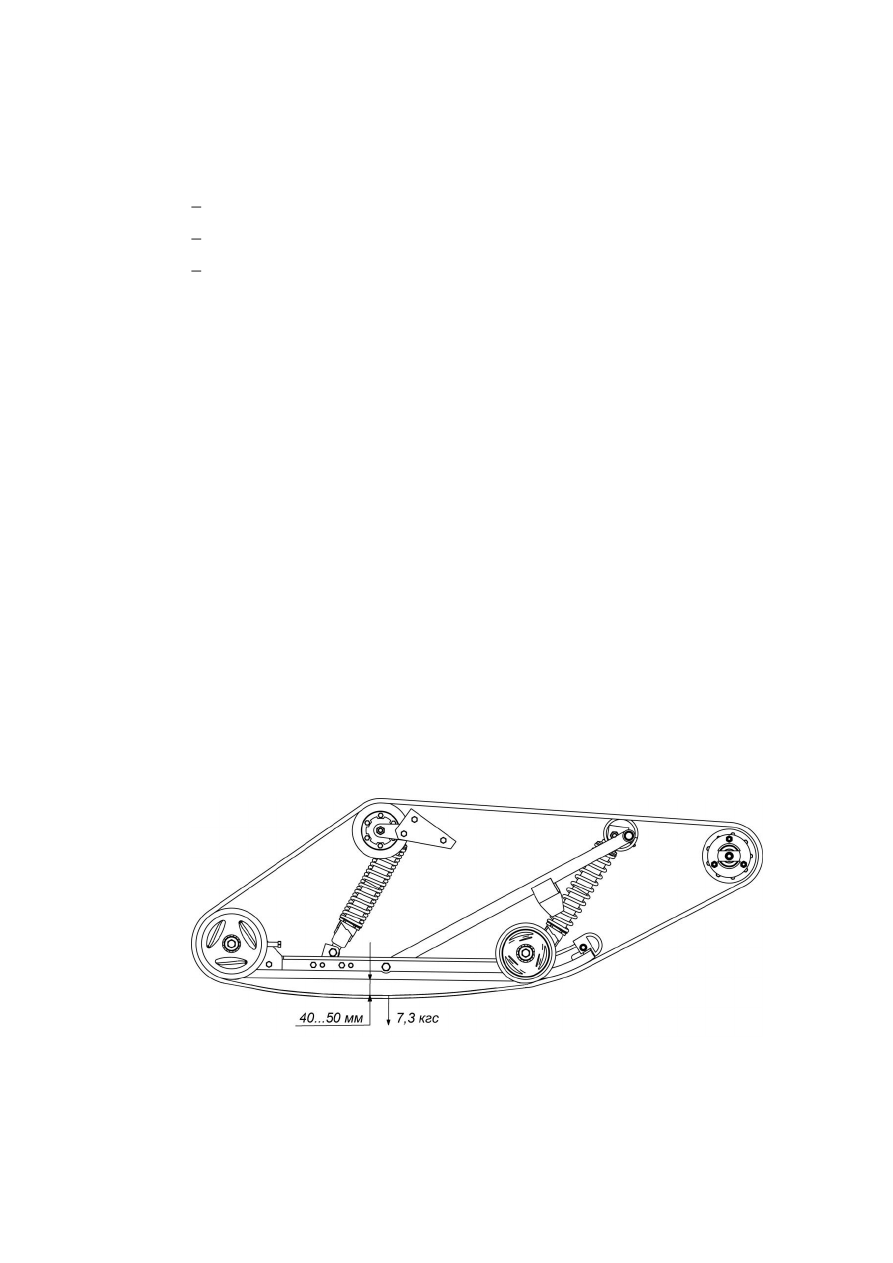

Рисунок 3.39 – Проверка натяжения гусеницы



Избыточное  натяжение  вызовет  потерю  мощности  и  излишнее

напряжение  деталей  подвески.  Слабое  натяжение  –  помехи  при  движении.  Для

88



регулировки  натяжения  гусеницы    (рисунок  3.40):  отпустите  контргайки  2.  Затем

вращением  регулировочных  болтов  1  в  ту  или  иною  сторону  установите

требуемое  натяжение  гусеницы.  По  окончании  регулировки  законтрите

регулировочные болты контргайками.

1

2

3



1

–  регулировочный  болт;  2  –  контргайка  регулировочного  болта;  3  –  болт

крепления заднего направляющего катка

Рисунок 3.40 – Регулировка натяжения гусеницы



ПРЕДУПРЕЖДЕНИЕ

Перед  проверкой  натяжения  и  центрирования  гусеницы  убедитесь,  что  в  ней

нет  предметов,  способных  вылететь  при  вращении.  Уберите  инструменты  от

гусеницы. Никто не должен стоять близко



При  поднятой  и  закрепленной  на  весу  задней  части  снегохода  запустите

двигатель и дайте гусенице медленно повращаться.



Проверьте,  хорошо  ли  отцентрирована  гусеница,  одинаково  ли

расстояние на обеих сторонах между краями накладок и скобами гусеницы.



1

– направляющие гребни гусеницы; 2 – направляющие рельсы; 3 – одинаковые

расстояния с обеих сторон

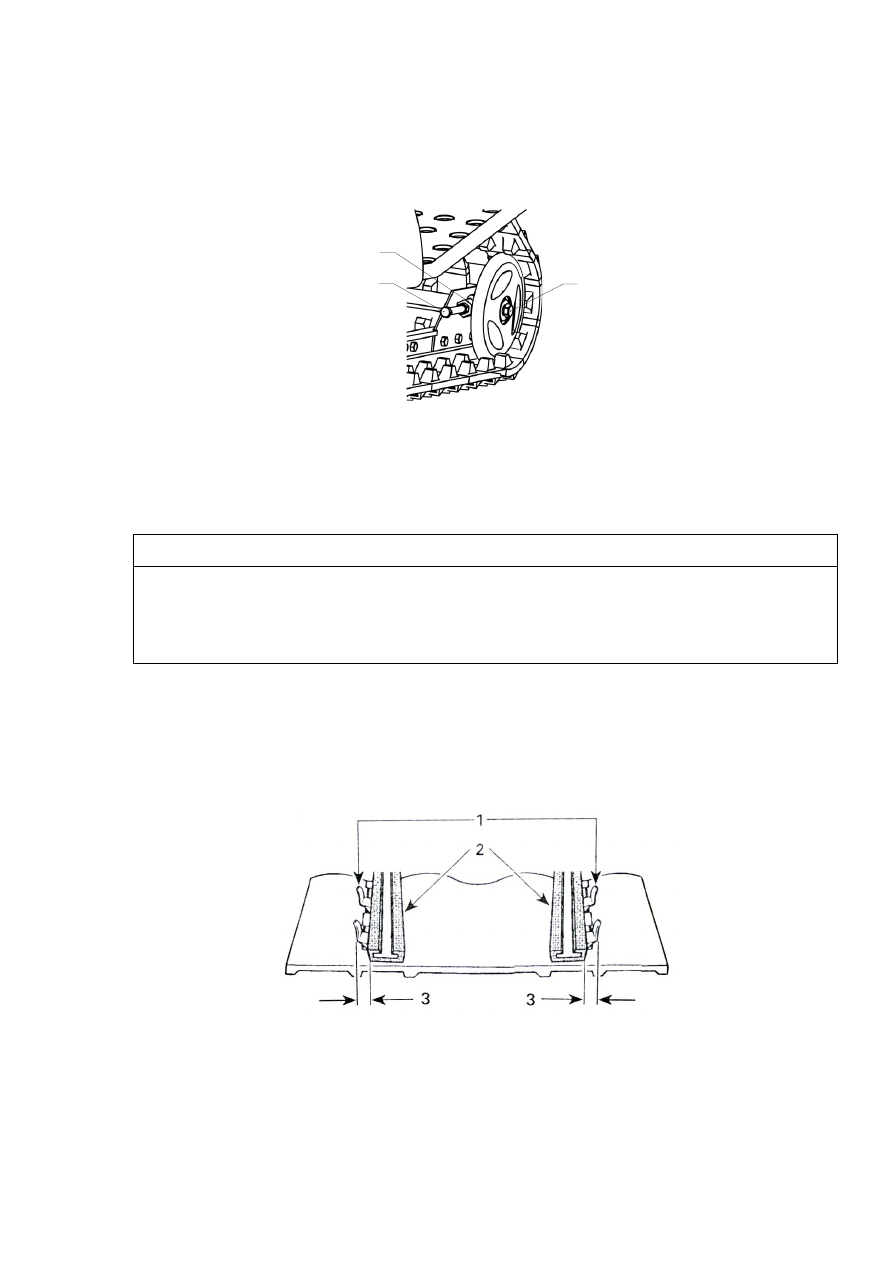

Рисунок 3.41 – Проверка симметричности положения гусеницы



89







1

–  направляющие гребни гусеницы; 2  – направляющие рельсы; 3  –  подтянуть

регулировочный болт на этой стороне

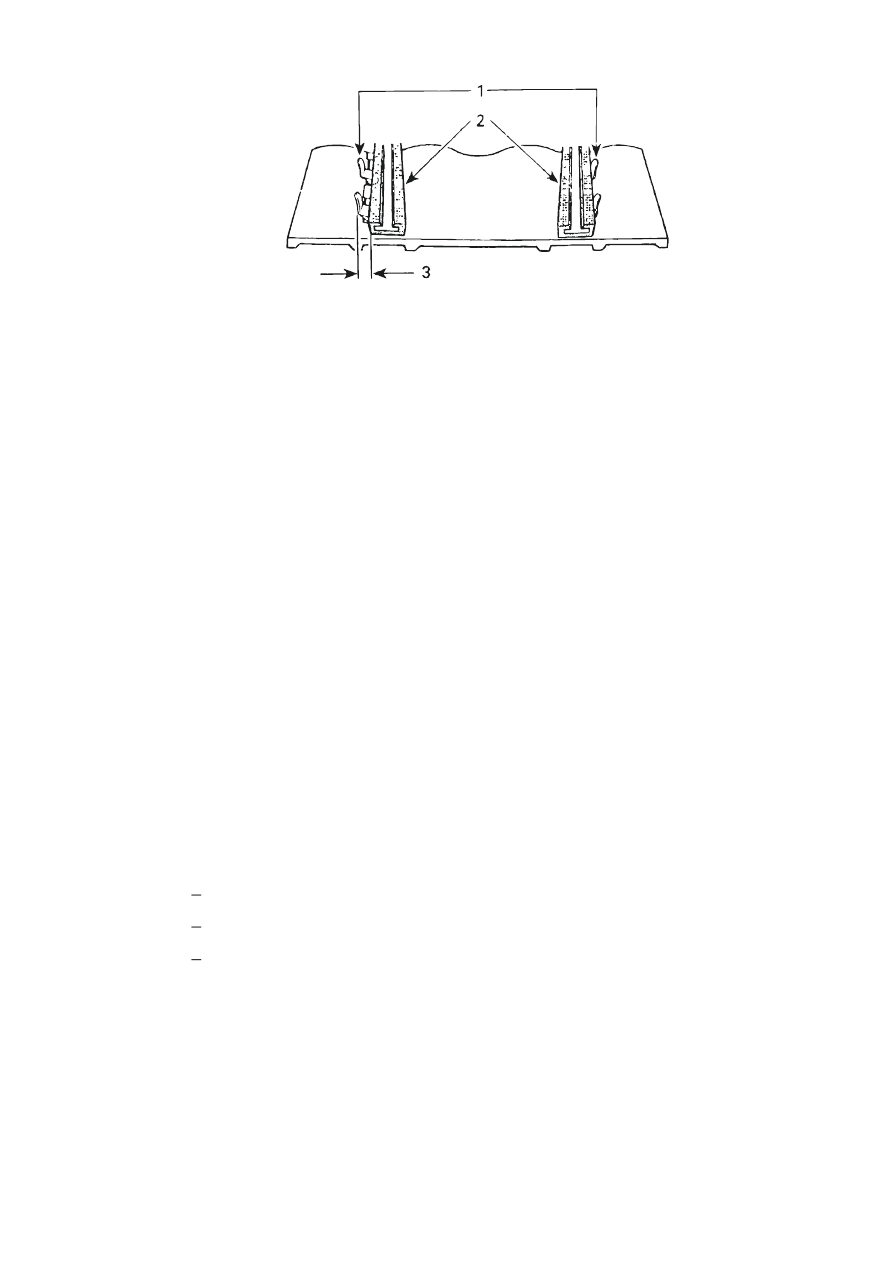

Рисунок 3.42 – Выравнивание гусеницы



Для корректировки остановите двигатель, заверните регулировочный болт

на  стороне,  где  расстояние  между  скобой  и  накладкой  больше.  Перепроверьте

положение гусеницы.



Затяните болты 3 (рисунок 3.40) крепления заднего направляющего катка

после регулировки. Момент затяжки должен быть 48 Н

.

м (4,8 кгс

.

м).



Заново запустите двигатель, вращайте гусеницу медленно, проверьте еще

раз положение гусеницы.



3.10.4 Скобы гусеницы



3.10.4.1 Снятие





поднимите и закрепите заднюю часть снегохода;



медленно вращая гусеницу, найдите дефектную скобу;



снимите скобу, пользуясь съемником для скоб.
