б)  Амортизаторы



Установите амортизатор штоком вверх. Закрепите конец корпуса в тиски

(см. место крепления)





1

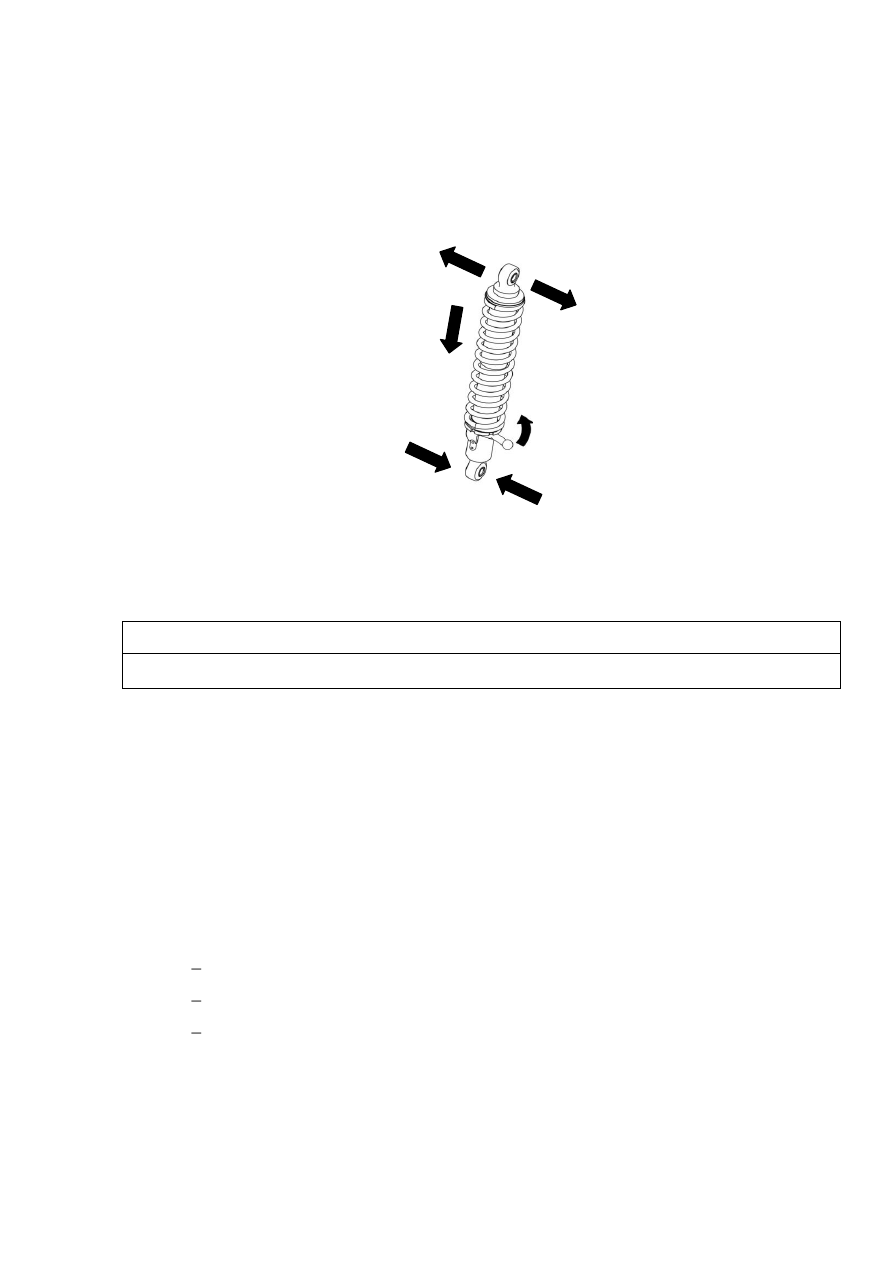

– место крепления; 2 – ослабьте пружину; 3 – сожмите пружину; 4 – выньте

сухари

Рисунок 3.34 – Снятие пружины амортизатора



ВНИМАНИЕ

Не зажимайте амортизатор непосредственно за корпус

Поворотом  кулачковой  муфты  ослабьте  пружину  амортизатора  (рисунок

3.34).  Сожмите  пружину  и  выньте  фиксирующие  сухари.  Снимите  пружину.

Осмотрите пружину. Проверьте на отсутствие трещин, сколов и других дефектов.

При необходимости замените. Проверьте отсутствие течи амортизатора.

Сделайте несколько ходов поршнем по всей длине хода штока. Он должен

двигаться плавно с равномерным сопротивлением.

Обратите  внимание  на  следующие  признаки,  которые  означают  дефект

амортизатора:



провалы и заедания при обратном такте в средней части хода;



заедание в крайних точках хода;



утечка амортизаторной жидкости.

Замените амортизатор при наличии любого дефекта.

Операцию повторите для всех амортизаторов.

2

1

3

4

83



в) Накладка



Измерьте  износ  накладок  9  (рисунок  3.31).  Минимальная  толщина

несущей  поверхности  накладки  (от  основания  до  поверхности  рельса)  –  3  мм.

Замер  можно  произвести  измерением  общей  толщины  накладки  (рисунок  3.35).

Минимальная толщина – 12 мм (размер А).





1

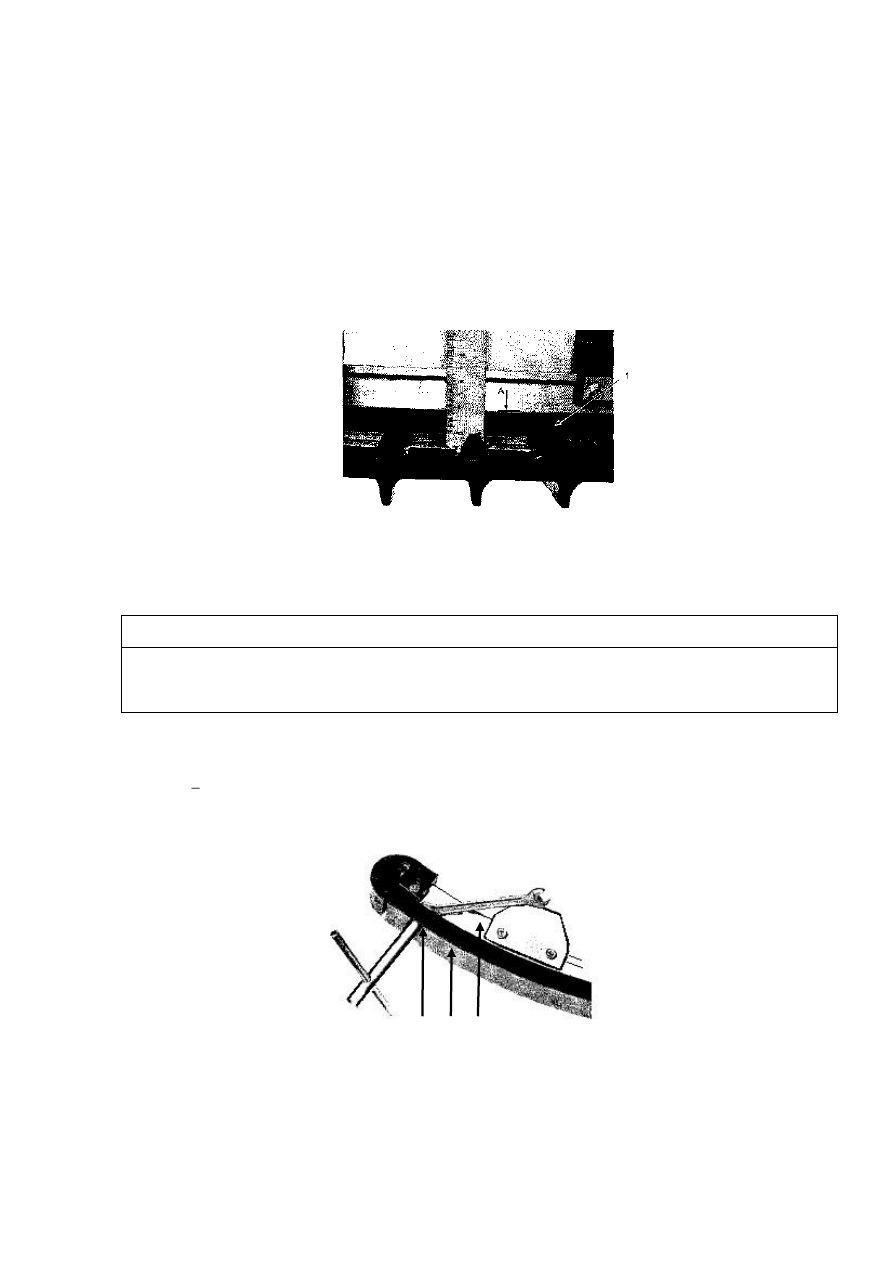

– Накладка

Рисунок 3.35 – Измерение толщины накладки



ВНИМАНИЕ

Замените  накладки  при  достижении  предельного  износа,  делайте  это  всегда

попарно



Для снятия накладки проделайте следующее:



выверните  болт  крепления  накладки  к  переднему  концу  рельса,  как

показано на рисунке 3.36

.





1

–  рельс; 2 – накладка; 3 – выворачивание болта

Рисунок 3.36 – Выворачивание болта крепления накладки

1

2

3

84



С помощью стержня из мягкого материала или плоской отвертки, как пока-

зано на рисунке 3.37, снимите накладку с рельса.



1

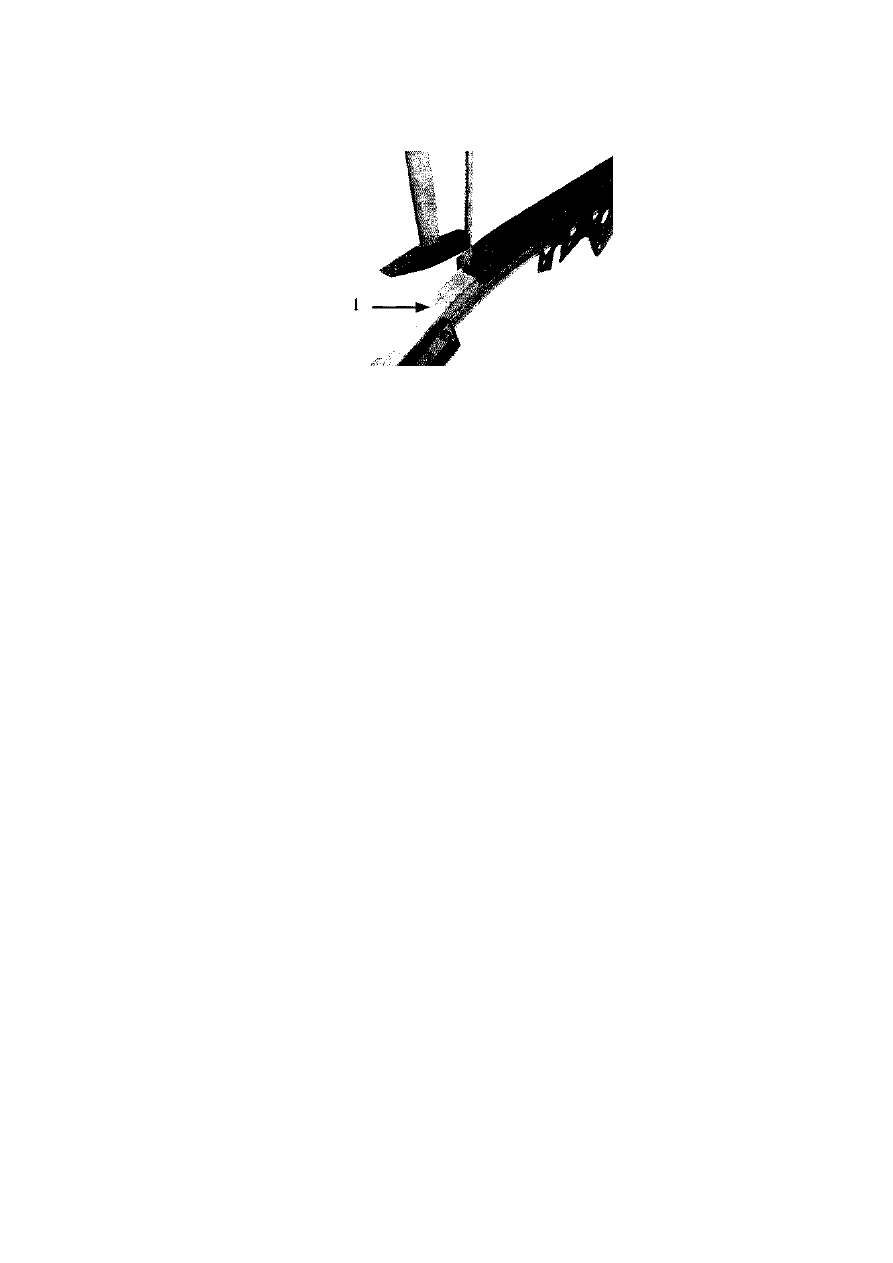

– Поверхность рельса

Рисунок 3.37 – Снятие накладки



Если  используется  отвертка,  не  повредите  поверхность  рельса.  При

повторной  установке  пользуйтесь  мягким  наждаком  для  заглаживания  по-

верхности рельса.

Нанесите  силиконовую  смазку  Si-15-02  на  поверхность  рельса.  Это

облегчит установку новой накладки.

Установите  новую  накладку  и  закрепите  новой  самоконтрящейся  гайкой

15  и  исходным  болтом  10  (рисунок  3.31).  Повторите  операцию  для  другой

стороны.



3.8.3 Разборка и сборка



Снимите катки 1 (рисунок 3.31 и 3.32), поддерживающие ролики 1 (рисунок

3.33).  Снимите  с  обеих  сторон  болты  крепления  рычага  3  (рисунок  3.32)  к

направляющим рельсам 7 и 6 (рисунок 3.31). Отверните болты 11 (рисунок 3.32) и

болты  9  (рисунок  3.33)  крепления  амортизаторов  и  снимите  амортизаторы  7

(рисунок 3.32), и амортизаторы 6 (рисунок 3.33).

Сборку  производите  в  обратной  последовательности  процедуры

разборки.  Моменты  затяжки  болтов  9  (рисунок  3.33)  14…18  Н

.

м,  болтов  10

(рисунок 3.32) и болтов 11 (рисунок 3.33) 30…35 Н

.

м.

85



3.8.4 Смазка



Используйте смазку Литол-24 ГОСТ 21150-87.

Смазать:



перед сборкой оси 4, 5 и втулки 6 (рисунок 3.32);



после сборки втулки 4, 5 через масленки 14 (рисунок 3.32)



3.9 Вал ведущий





1

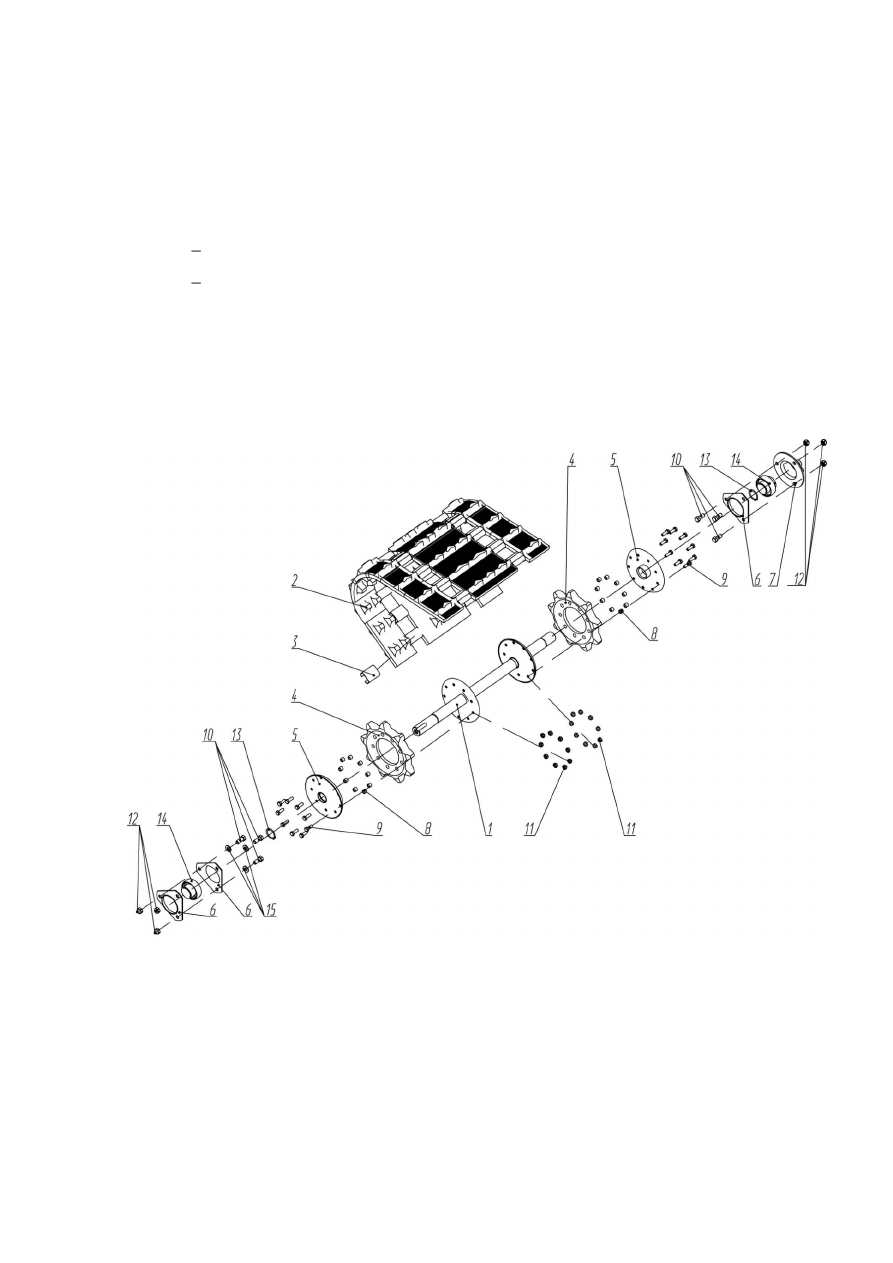

– вал приводной; 2 – гусеница; 3 – скоба гусеницы; 4 – звездочка; 5 – ступица;

6

–  корпус;  7  –  накладка;  8  –  втулка;  9,  10  –  болты;  11,12  –  гайки;  13  –  кольцо;

14

– подшипник; 15 – шайба

Рисунок 3.38 – Вал ведущий, гусеница
