74





ВНИМАНИЕ



Не  пытайтесь  регулировать  положение  лыж  «прямо-вперед»  поворотом

ушковых болтов на рулевых тягах.

Не  удлиняйте  рулевые  тяги,  оставляя  выступающую  резьбовую  часть  ушковых

болтов более 20 мм





3.6.6 Смазка



Используйте смазку Литол-24 ГОСТ 21150-87.

Смазать:



опорную втулку 6 (рисунок 3.23) рулевого вала;



сферические подшипники болтов ушковых рулевых тяг 7 и 8

(рисунок 3.23);



вертикально ось рычага привода тяг 8 через масленку 26

(рисунок 3.23).



75



3.7 Подвеска передняя

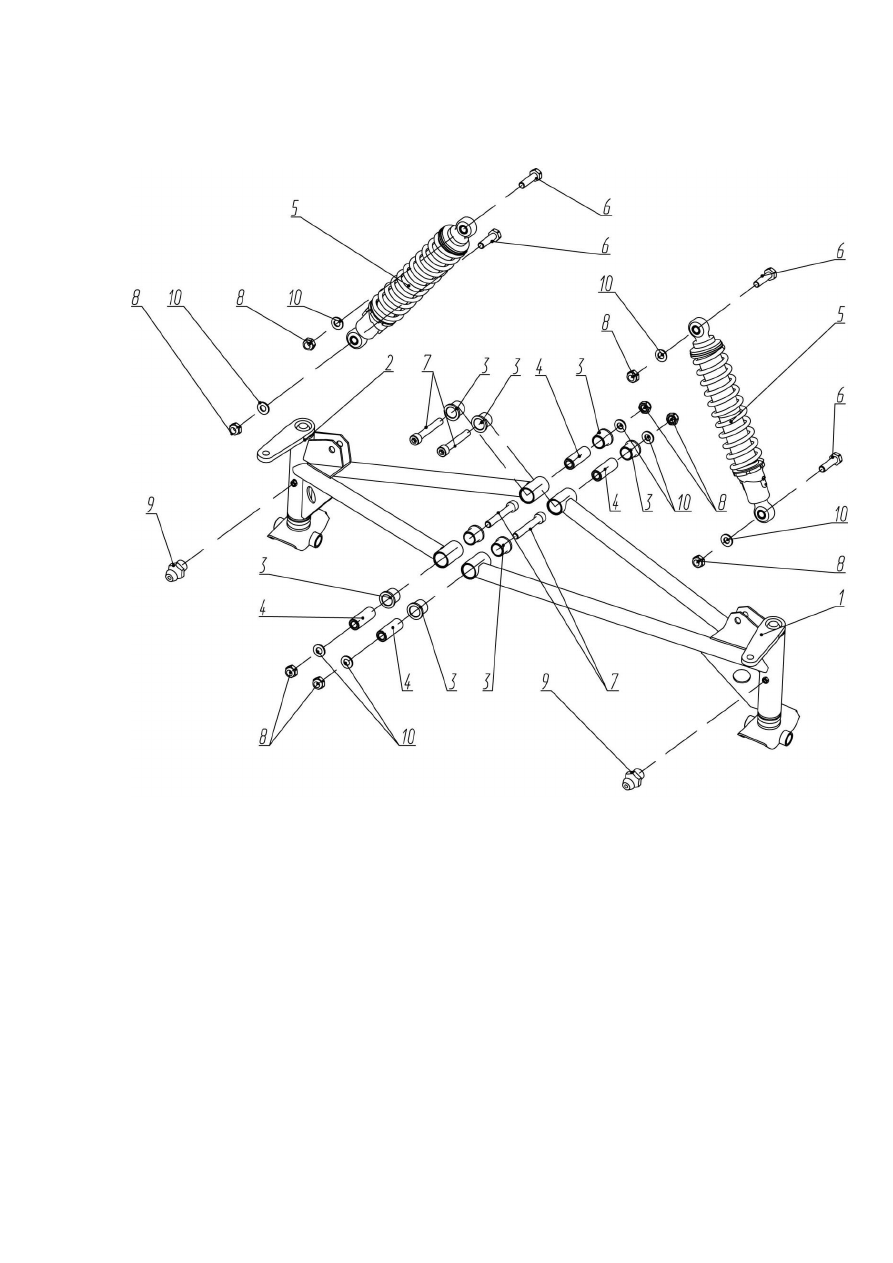

1

–  рычаг  правый;  2  –  рычаг  левый;  3  –  втулка;    4  –  палец;  5  –  амортизатор;

6, 7

– болты; 8 – гайка; 9 – масленка; 10 – шайба

Рисунок 3.29 – Подвеска передняя



76

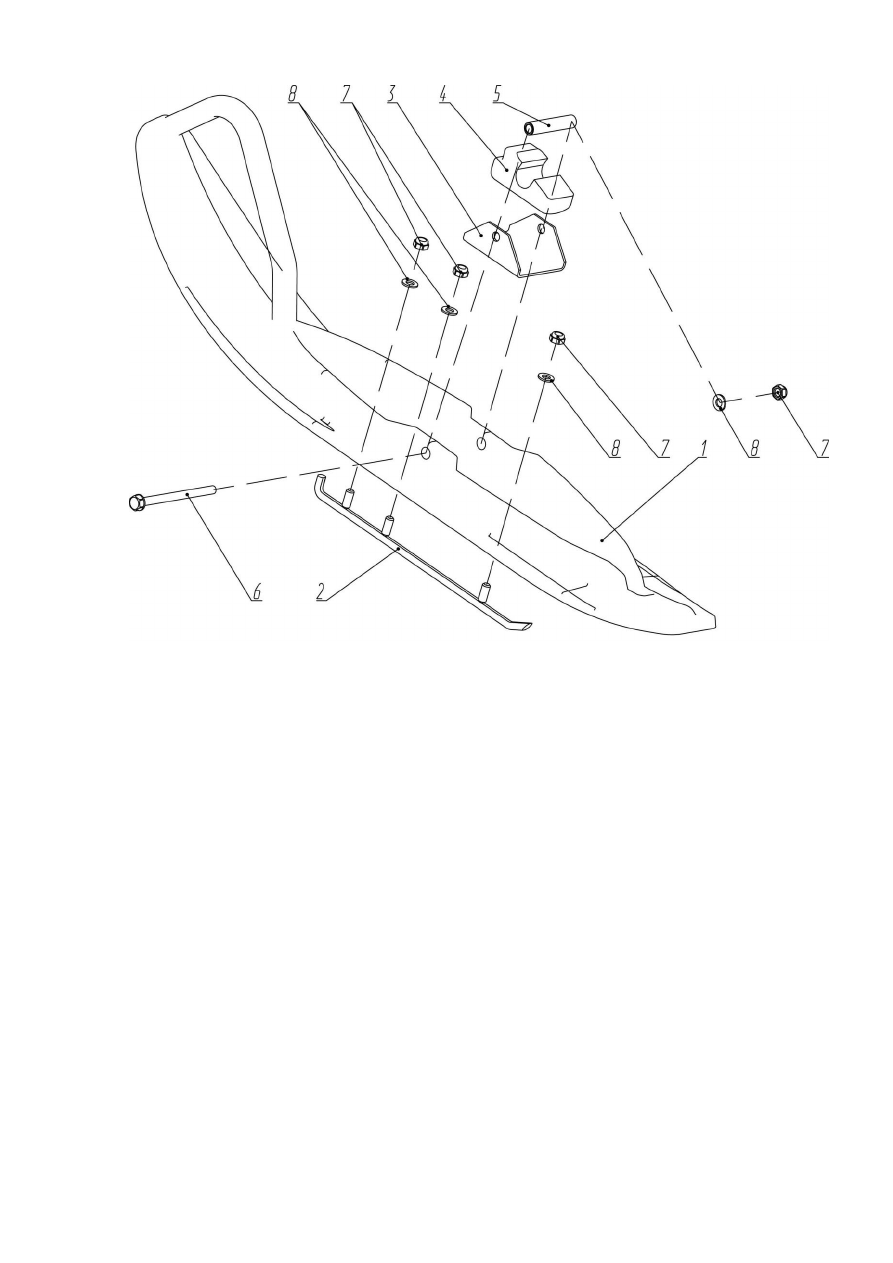

1

– лыжа; 2 – подрез; 3 – подставка; 4 – башмак; 5 – палец; 6 – болт; 7 – гайка;

8

– шайба

Рисунок 3.30 – Крепление лыжи



3.7.1 Разборка и сборка



Поднимите переднюю часть снегохода и закрепите ее на весу с помощью

технологического приспособления Т90.112.000.

Выверните  болты  6  крепления  амортизаторов  5  и  снимите  амортизаторы

(рисунок 3.29).

Отверните гайки 8 крепления рычага правого 1 и рычага левого 2

(рисунок 3.29).

77



Отверните  гайку  7,  извлеките  болт  6,  шайбы  8  крепления  лыж  и  палец  5

(рисунок 3.30).

Сборку производите в обратной последовательности.



3.7.2 Проверка



Проверьте состояние лыж 1 (рисунок 3.30). При обнаружении трещин или

деформации  лыжи  замените.    Оцените  износ  подреза  2  (рисунок  3.30):  подрез

должен  возвышаться  над  прилегающей  поверхностью  лыжи  не  менее  чем  на  2

мм.  При  необходимости  подрезы  замените.  Замену  подрезов  производите

одновременно на двух лыжах.

Проверьте  башмак  4  (рисунок  3.30)  на  трещины  или  повреждения,

замените, если необходимо.

Проведите проверку амортизаторов (см. подраздел 3.8.2).

Проверьте  состояние  бронзовых  втулок  3  и  алюминиевых  пальцев  4

(рисунок 3.29). При обнаружении дефекта и износа – замените.



3.7.3 Смазка



Используйте смазку Литол-24 ГОСТ 21150-87.

Смазать:



пальцы 4 (рисунок 3.29);



втулки 3 (рисунок 3.29);



болты 7 (рисунок 3.29);



болты 6 (рисунок 3.30);



вертикальные оси лыж, через масленку 9 (рисунок 3.29).
