78



3.8 Подвеска задняя

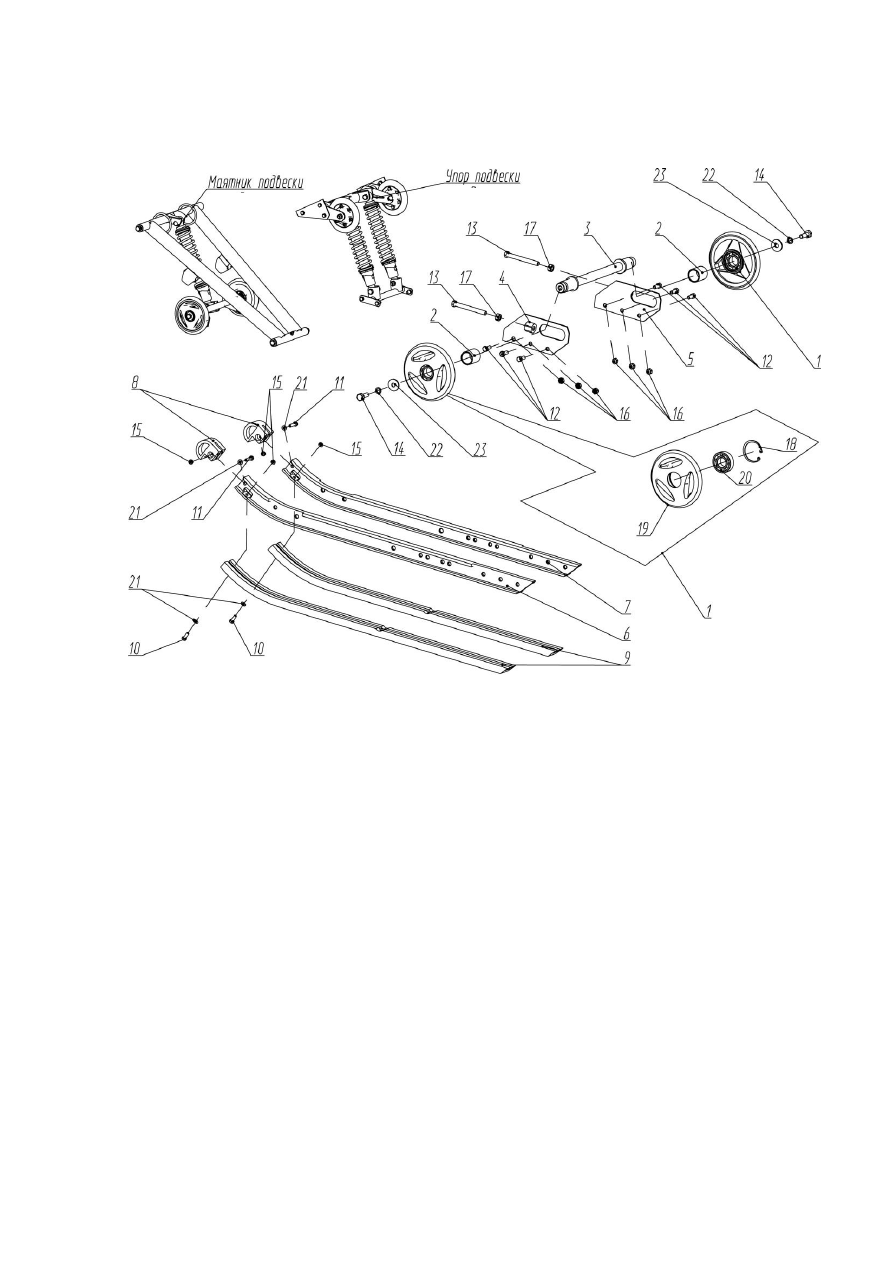

1

–  каток  в  сборе;  2  –  втулка;  3  –  ось;  4,  5  –  натяжник;  6,  7  –  рельсы;

8

–    наконечник;      9  –  накладка;  10,  11,  12,  13,  14    –  болты;  15,  16,  17  –  гайки;

18

– кольцо; 19 – каток; 20 – подшипник;  21, 22, 23 – шайбы

Рисунок 3.31 – Подвеска задняя



Рис. 3.32

Рис. 3.33

79

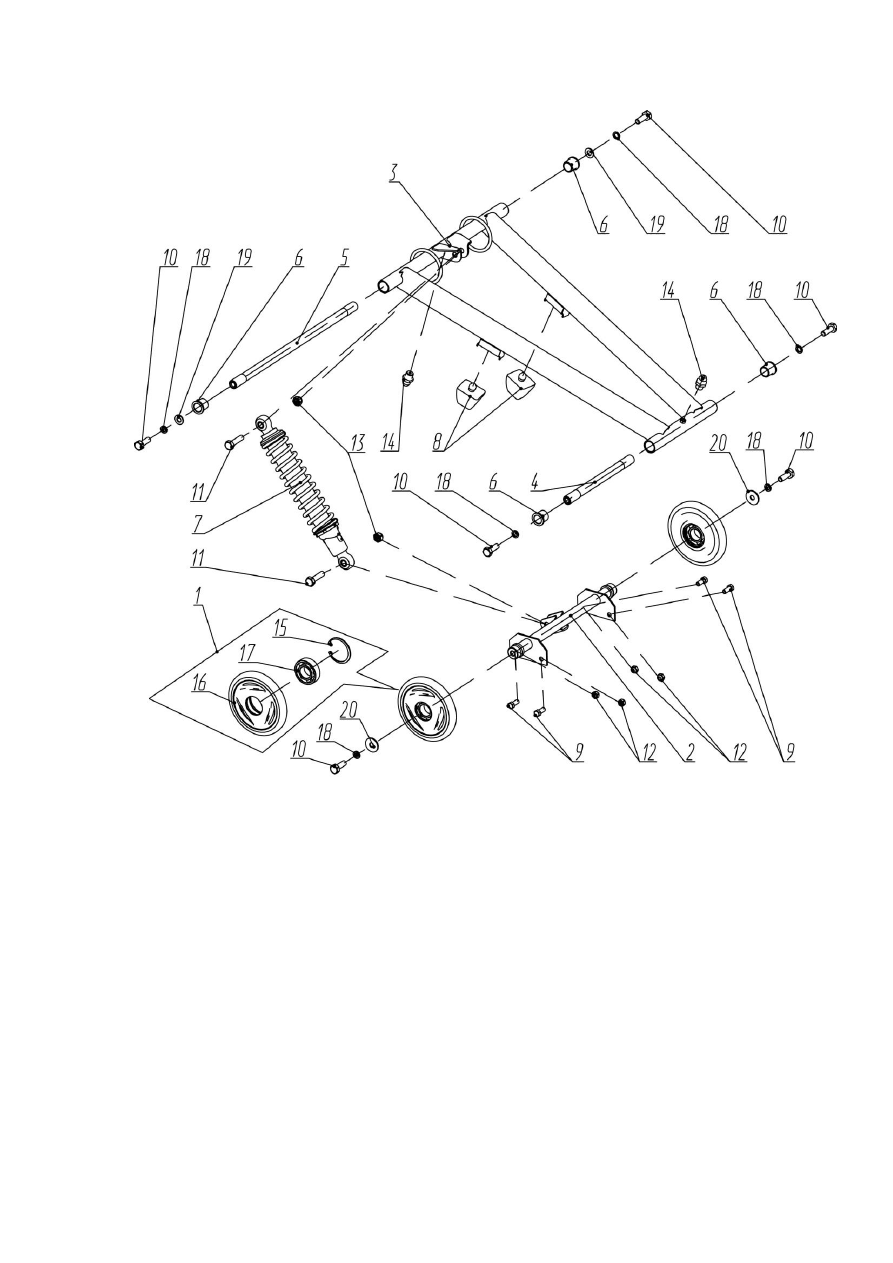

1

–  каток  в  сборе;  2  –  опора;  3  –  рычаг;  4,  5  –  оси;  6  –  втулка;  7  –  амортизатор;

8

– буфер; 9, 10, 11 – болты; 12, 13 – гайки; 14 – масленка; 15 – кольцо; 16 – каток;

17

– подшипник; 18, 19, 20 – шайбы

Рисунок 3.32 – Маятник подвески





80

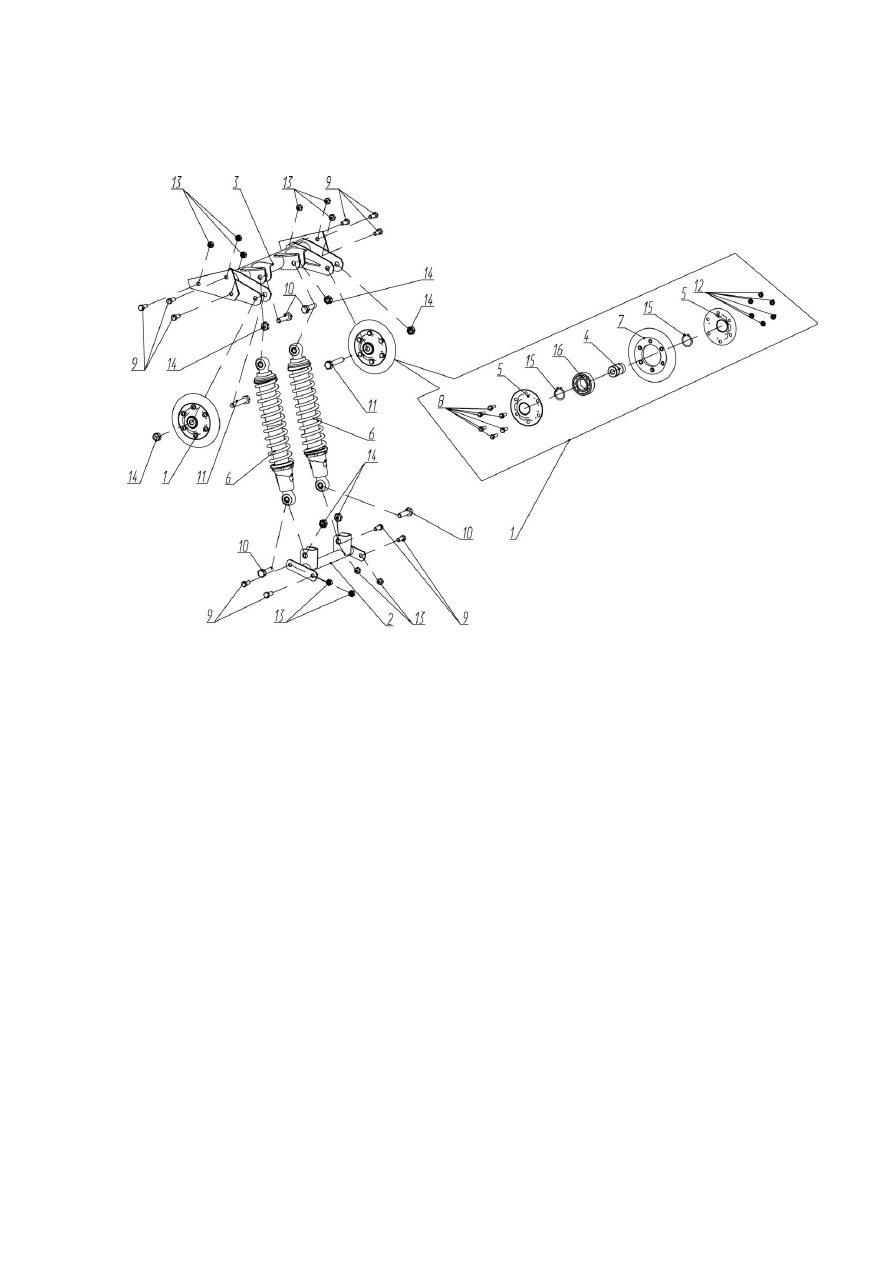

1

–  ролик  в  сборе;  2  –  опора;  3  –  балка;  4  –  ось;  5  –  щека;  6  –  амортизатор;

7

–  обод  катка;  8,  9,  10,  11  –  болты;  12,  13,  14  –  гайки;  15  –  кольцо;

16

– подшипник

Рисунок 3.33 – Упор подвески





81



3.8.1 Снятие и установка



Ослабьте натяжение гусеницы (см. подраздел 3.10.3). Поднимите заднюю

часть  снегохода  и  закрепите  ее  на  весу  с  помощью  технологического

приспособления  Т90.091.000.  Отверните  болты  10  крепления  рычага  3  (рисунок

3.32) к раме снегохода, затем болты 9 крепления балки 3 (рисунок 3.33). Снимите

заднюю подвеску.

Для установки задней подвески  закрепите балку 3  гайками 13 и болтами

9  к  раме  снегохода  (рисунок  3.33),  момент  затяжки    резьбового  соединения  –

14…18 Н

.

м.

Затем  болтами  10  закрепите  рычаг  3  к  раме  снегохода  (рисунок  3.32),

момент затяжки болтов – 30…35 Н

.

м.

При сборке и установке самоконтрящиеся гайки, применяемые в подвеске

замените на новые.



3.8.2 Проверка



а) Катки и ролики



Проверьте резиновое покрытие катков 1 (рисунок 3.31 и 3.32) и роликов 1

(рисунок  3.33)  на  отсутствие  задиров  и  разрывов.  При  выявлении  дефектов

резинового покрытия произведите замену катков и роликов. Проверьте вращение

катков и роликов. Вращение должно быть свободным без заеданий и рывков. При

затрудненном вращении замените подшипники.

При осевом биении катков 1 (рисунок 3.31) более 1 мм – замените катки.
