90



3.10.4.2  Установка



Примечание – выдерживайте тот же шаг между скобами.

Установите  новую  скобу  с  помощью  приспособления  для  установки  скоб,

согните ее и вдавите ушки в резину.





1

– Первый этап

2

– Второй этап (вдавить ушки в резину)

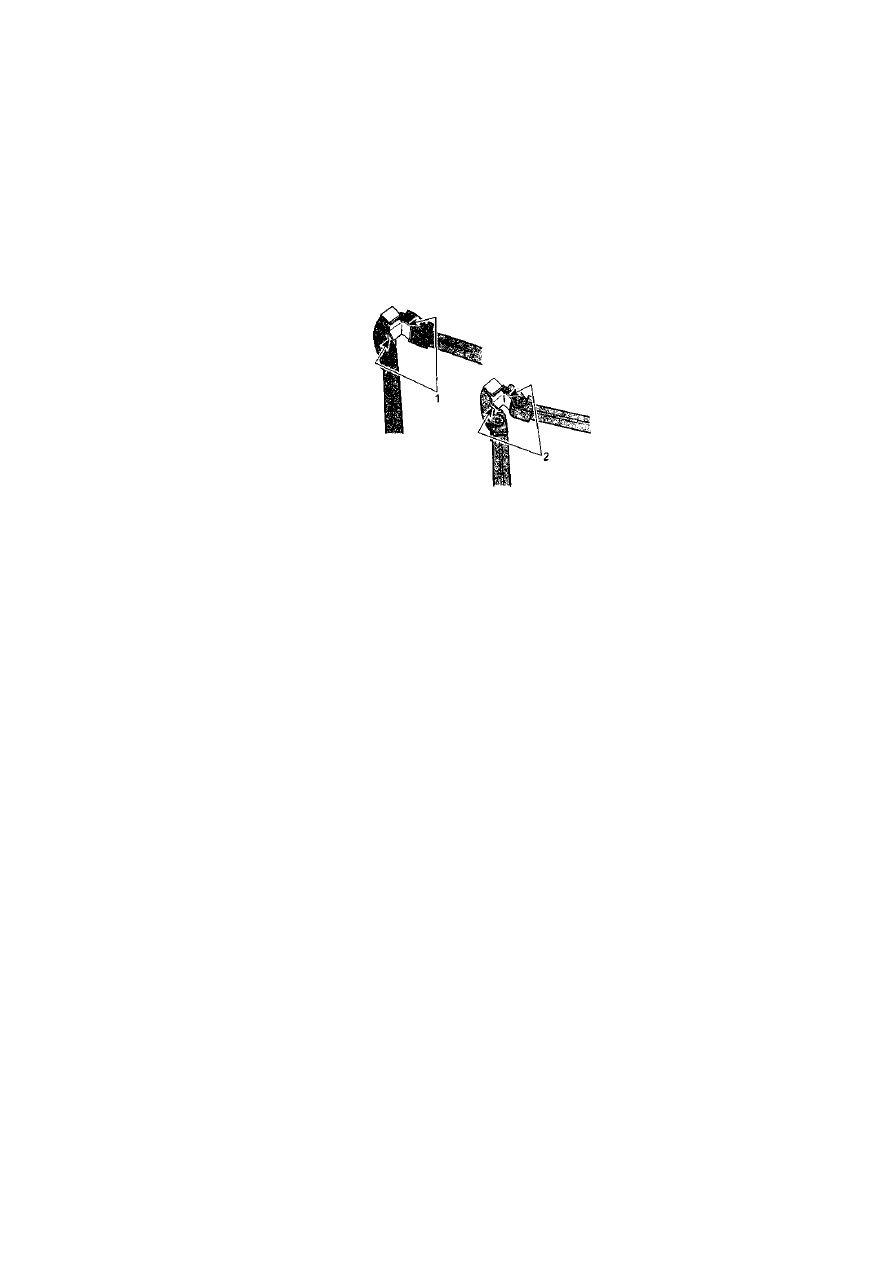

Рисунок 3.43 – Установка скоб гусеницы





91



3.11 Рама

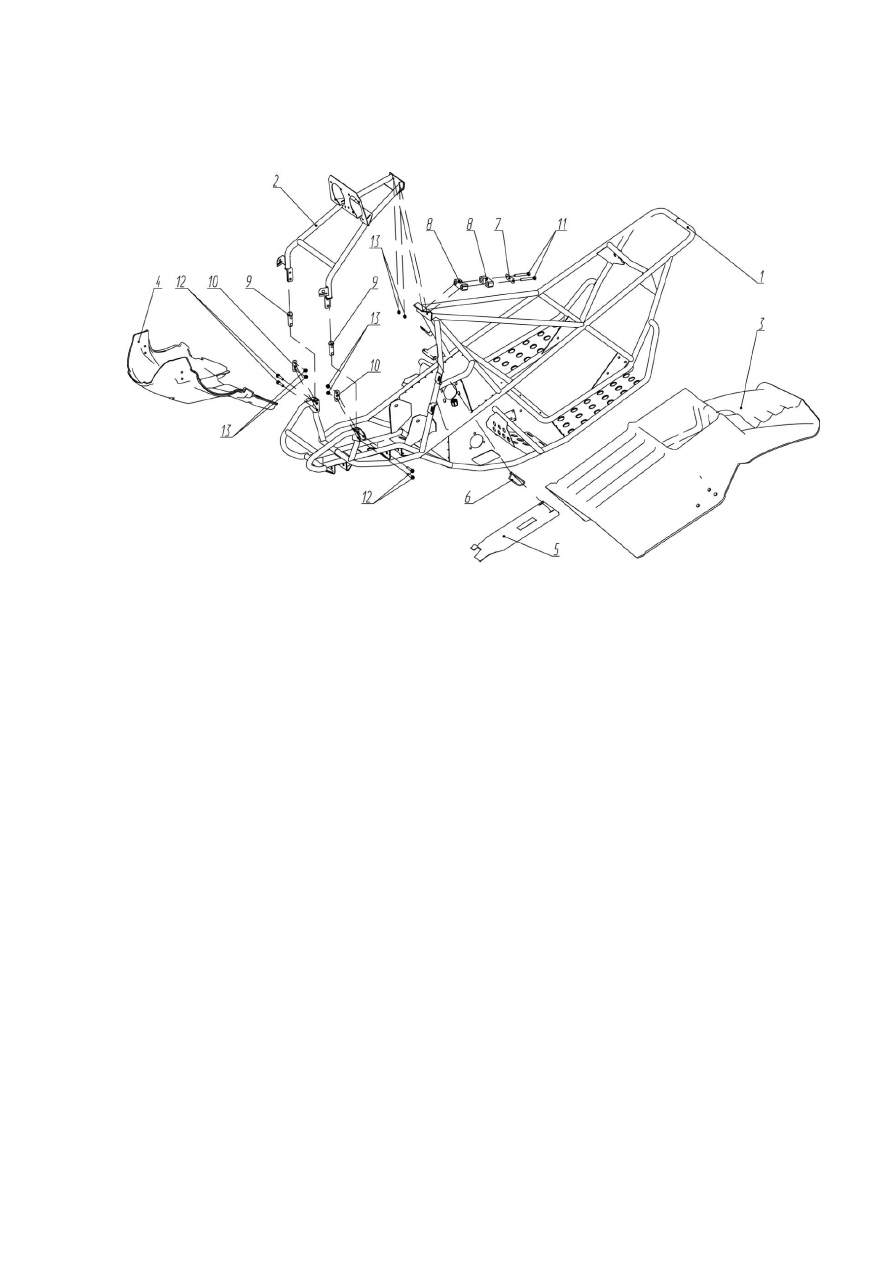

1

– рама; 2 – рамка; 3 – кожух защитный; 4 – днище носка; 5 – кожух; 6 – стопор;

7

–  пластина;  8  –  подшипник  скольжения;  9  –  стержень  соединительный;

10

– пластина; 11,12 – болты; 13 – гайка

Рисунок 3.44 – Рама снегохода



3.11.1 Чистка рамы



Тщательно  очистите  раму,  удаляя  всю  грязь  и  скопление  смазки,  мягкой

чистой  тканью,  смоченной  либо  мыльной  водой,  либо  соответствующими

очистителями.  Промойте  струей  воды  под  давлением.  Царапины,  задиры  ла-

кокрасочного  покрытия  зачистите  (наждаком)  и  закрасьте  соответствующей

акриловой краской. Покройте все металлические детали защитным средством.



92



3.11.2 Сварка рамы





дуговая  сварка  в  защитном  газе  ГОСТ  14771-76,  ГОСТ  16037-80,

ГОСТ 23518-79;



электрод: сварочная проволока СВ 0,8Г2С ГОСТ 2246-70.



ВНИМАНИЕ

Перед  электросваркой  на  снегоходе  отключите  разъемы  от  реле  регулятора

напряжения,  отключите  плюсовой  и  минусовой  провода  аккумулятора.  Это

защитит реле регулятора напряжения и аккумулятор от повреждения током при

сварке



ВНИМАНИЕ

Если  необходимо  произвести  сварку  вблизи  пластмассовых  деталей,  снимите

деталь или закройте ее алюминиевой фольгой



93



3.12 Детали обшивки









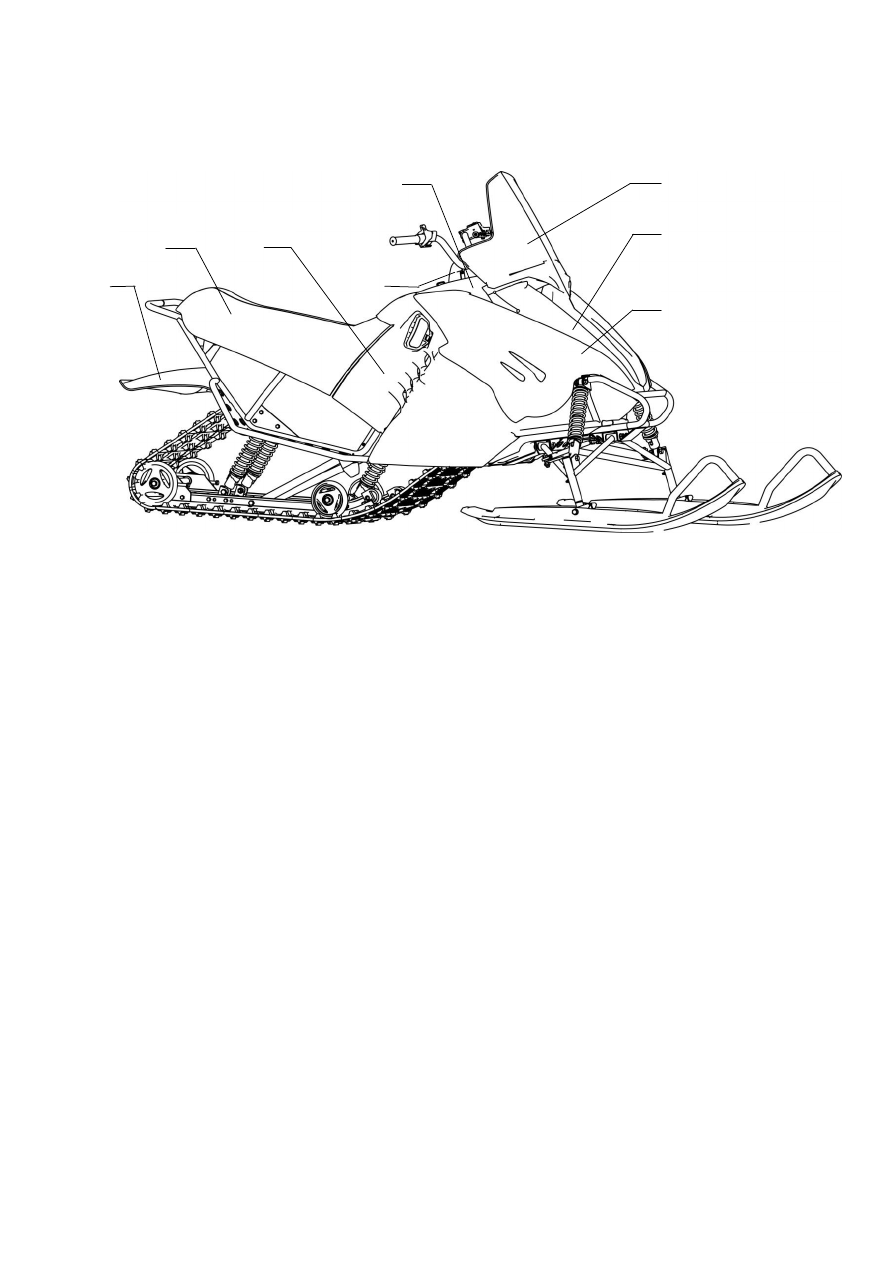

1

– Обтекатель. Материал – пластик АБС.

2

– Крыло (левое и правое). Материал – пластик АБС.

3

– Кожух защитный. Материал – полиэтилен низкого давления.

4

– Стекло ветровое. Материал – поликарбонат.

5

– Накладка руля. Материл – пластик АБС.

6

– Щиток приборный. Материал – пластик АБС.

7

– Боковина нижняя (левая и правая). Материал – пластик АБС.

8

– Сиденье. Материал пластмассовой части – пластик АБС.

Рисунок 3.45 – Детали обшивки



1

2

3

4

5

6

7

8
